חיזוק צומת אחורי עליונה (אמצע)
קוד תיקון:
10101803902
10101804002
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

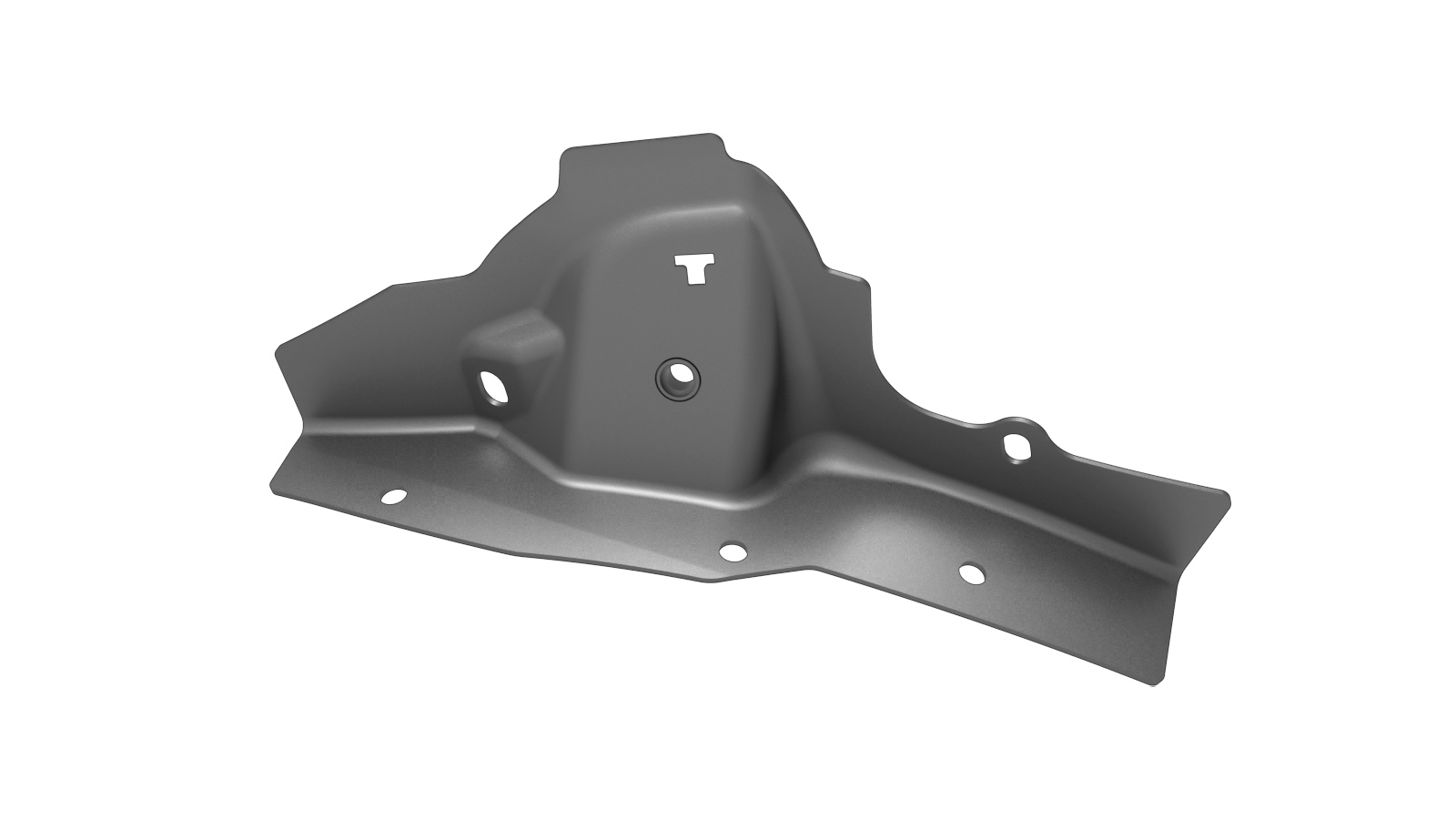

| 1 | 2ND ROW RETRACTOR PANEL ASSEMBLY (חיזוק צומת אחורי עליונה (אמצע)) | |
| 3 | מסמרת אוגן מבנית | |
| חמישה | בורג, ראש משושה M8-1.25x16 | מספר חלק של Tesla 1005582-00-A. |
| 5 | אום HF M8X1.25 10-ZNAL-W | מספר חלק של Tesla 2007088. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה-חיזוק צומת אחורי עליונה (קדמית).
-
הסירו את ה-חיזוק צומת אחורי עליונה (אחורי).
-

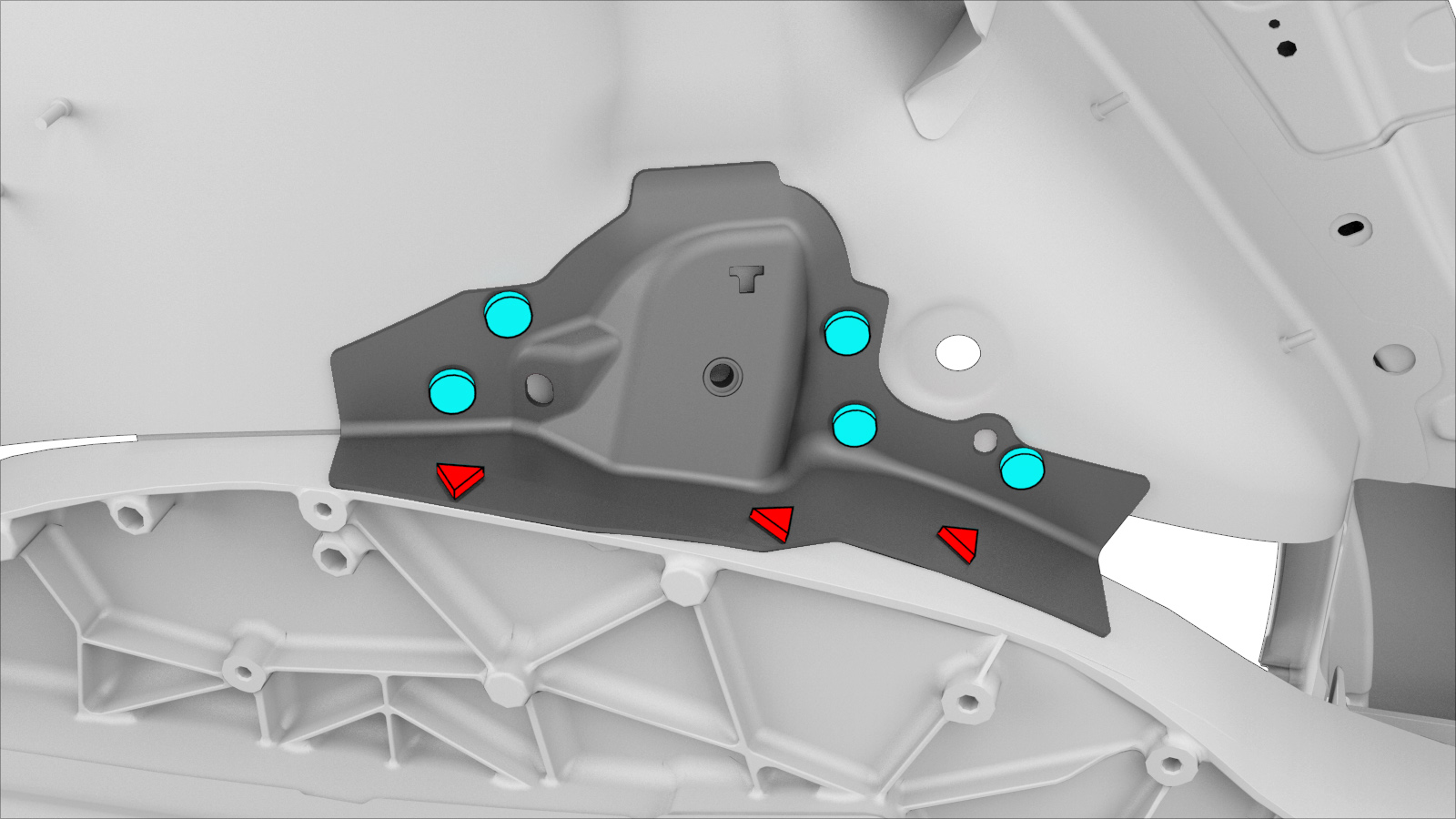

הסירו את הרכיב המקורי.
או מסמרות מבניות ברמת מפעל
או ריתוכי מגופה אלומיניום
-
הכינו להתקנה.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 25 Nm.
-
התקינו את ה-חיזוק צומת אחורי עליונה (קדמית).
-
התקינו את ה-חיזוק צומת אחורי עליונה (אחורי).
- בצעו את התפעולים הנדרשים לאחר תיקון.
