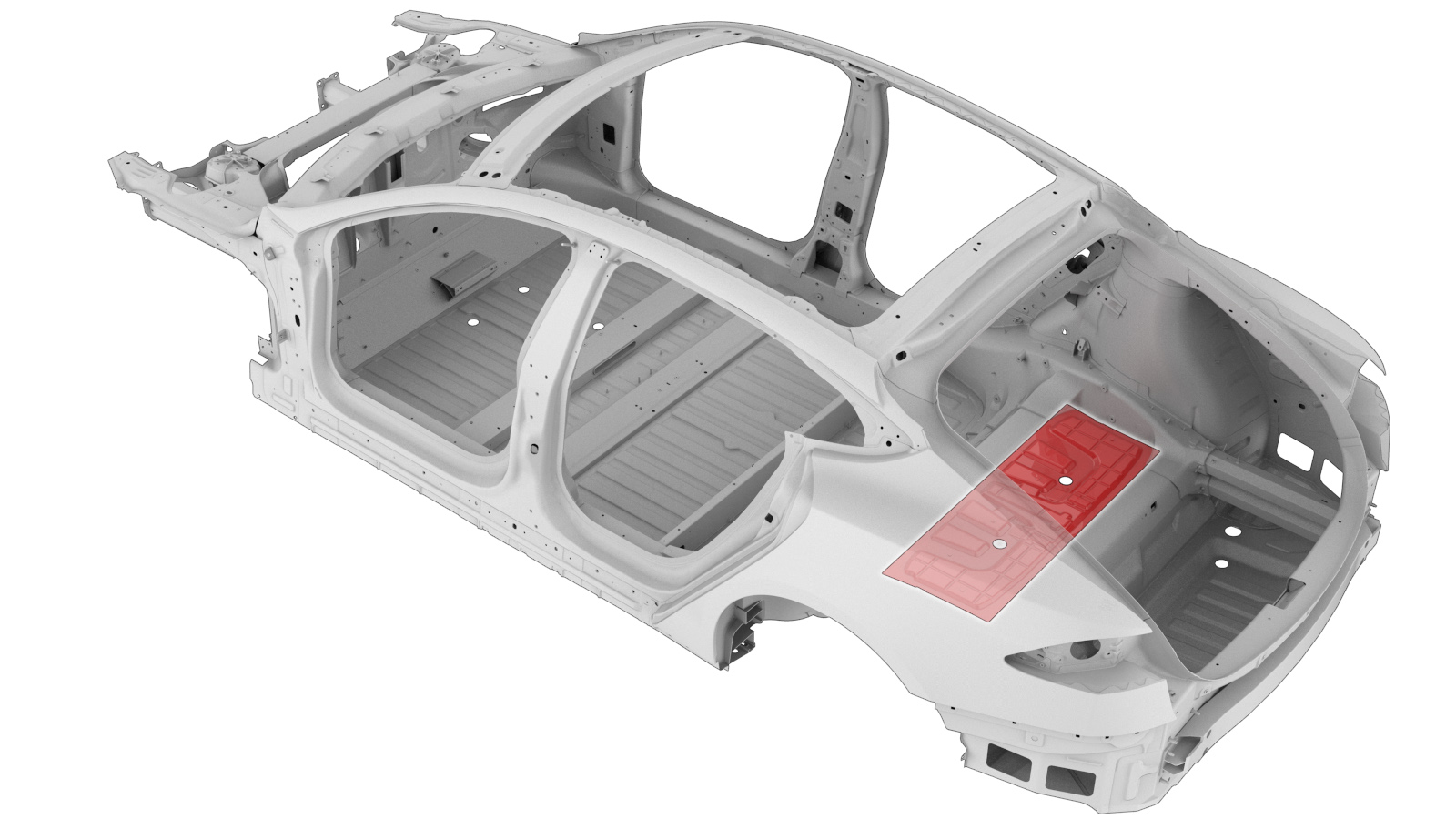

רצפת מושב שורה שלישית (נבנה עד 5 בנובמבר 2014)
קוד תיקון:
10101803402
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

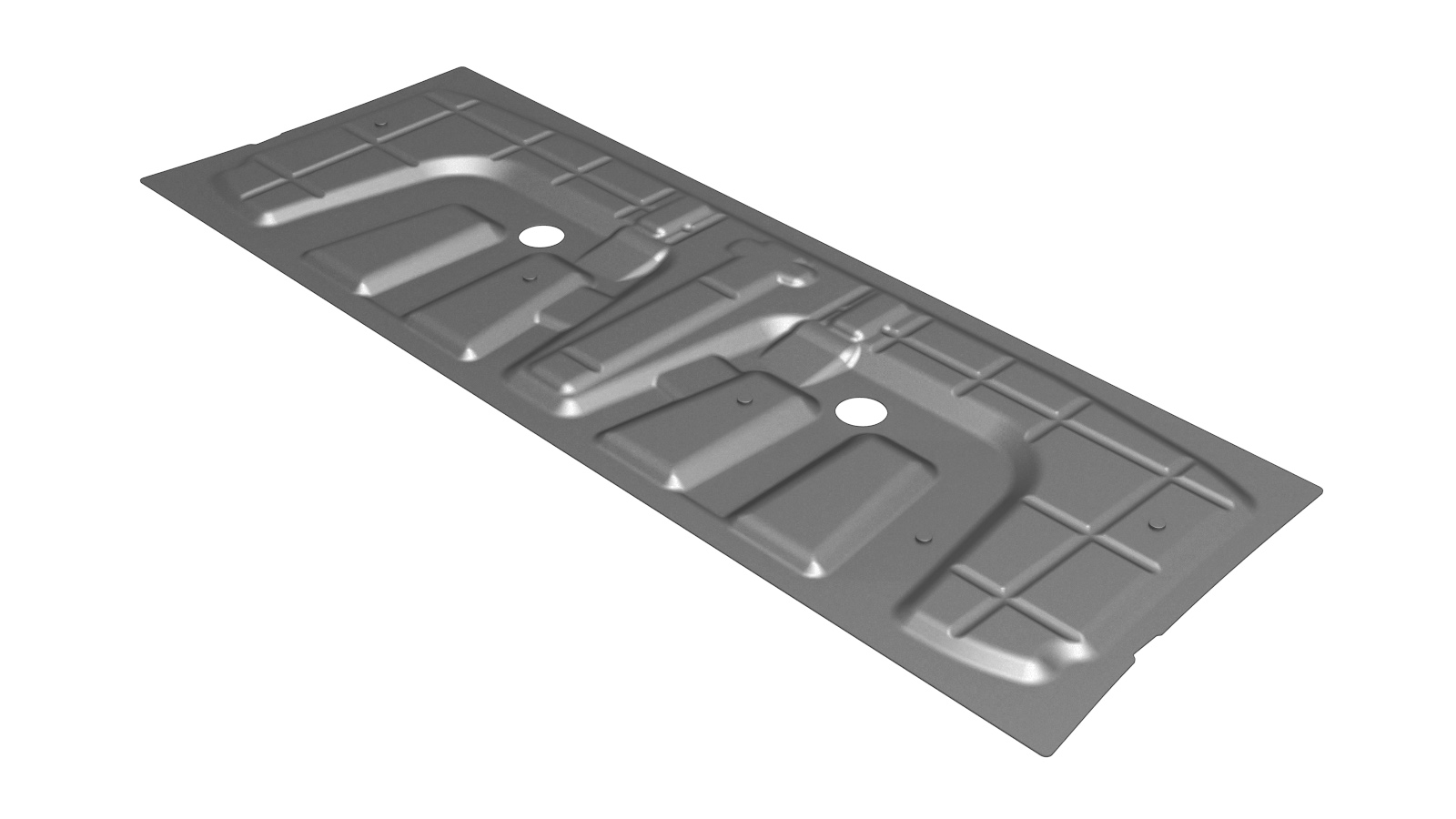

| 1 | מכלול רצפת מושב שורה שלישית | |
| שני | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| 10 | מסמרת נורה מבנית, 6.5 מ"מ |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

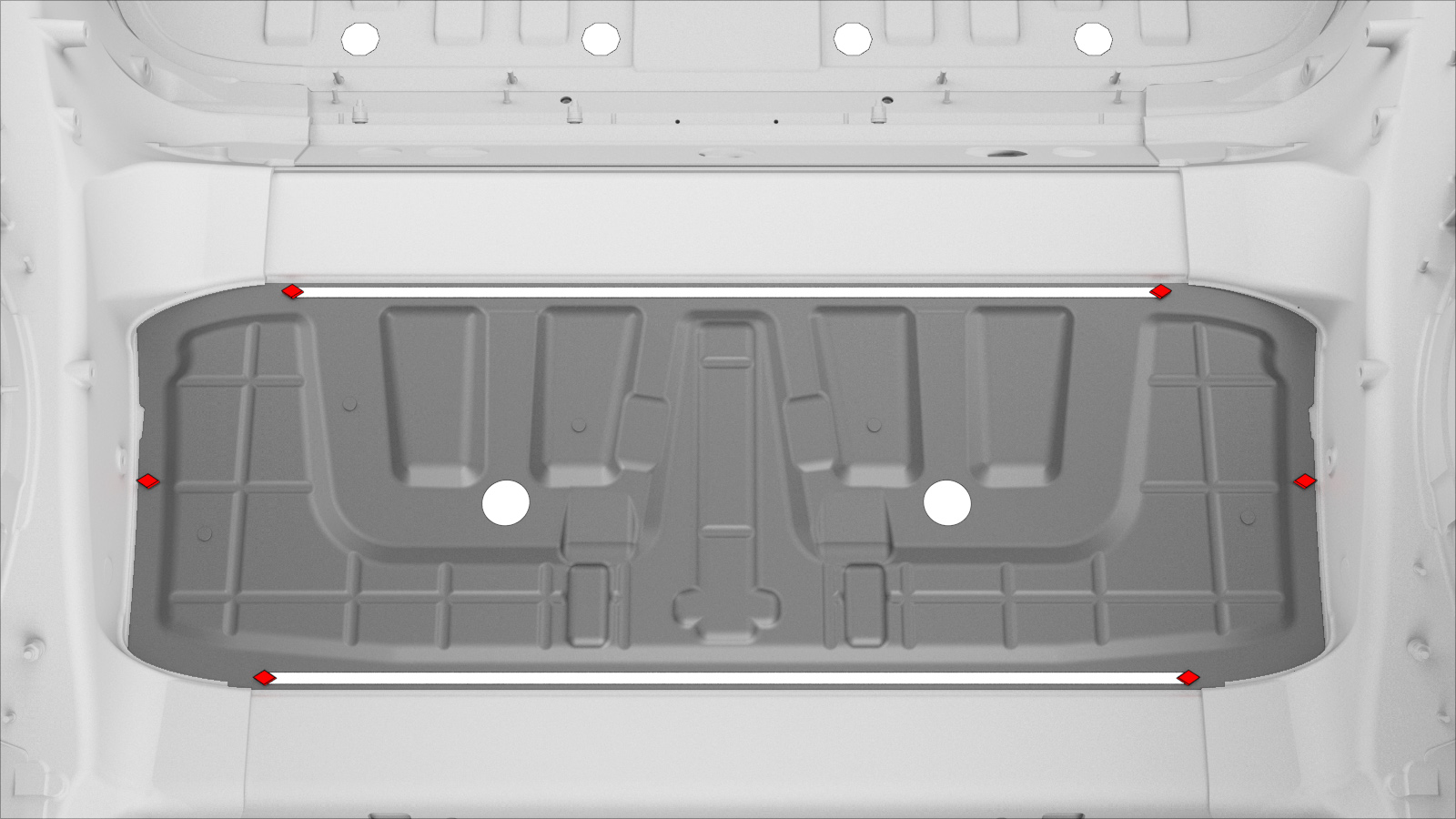

הסירו את הרכיב המקורי.
או SPR של המפעל
-
הכינו להתקנה.

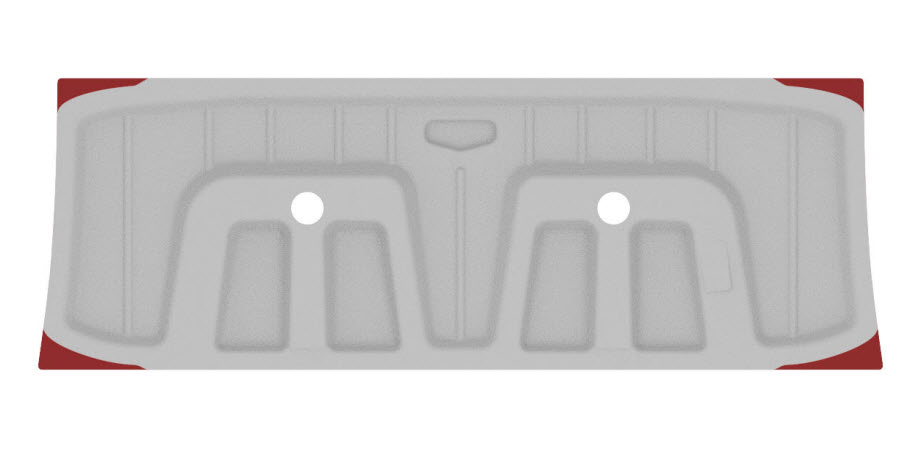

חתכו את חלק השירות כפי שמוצג בתמונה (הסירו את האזורים המוצלים באדום). הקיפו בעיגול את המהדקים בשרטוט לפני חיתוך החלק.

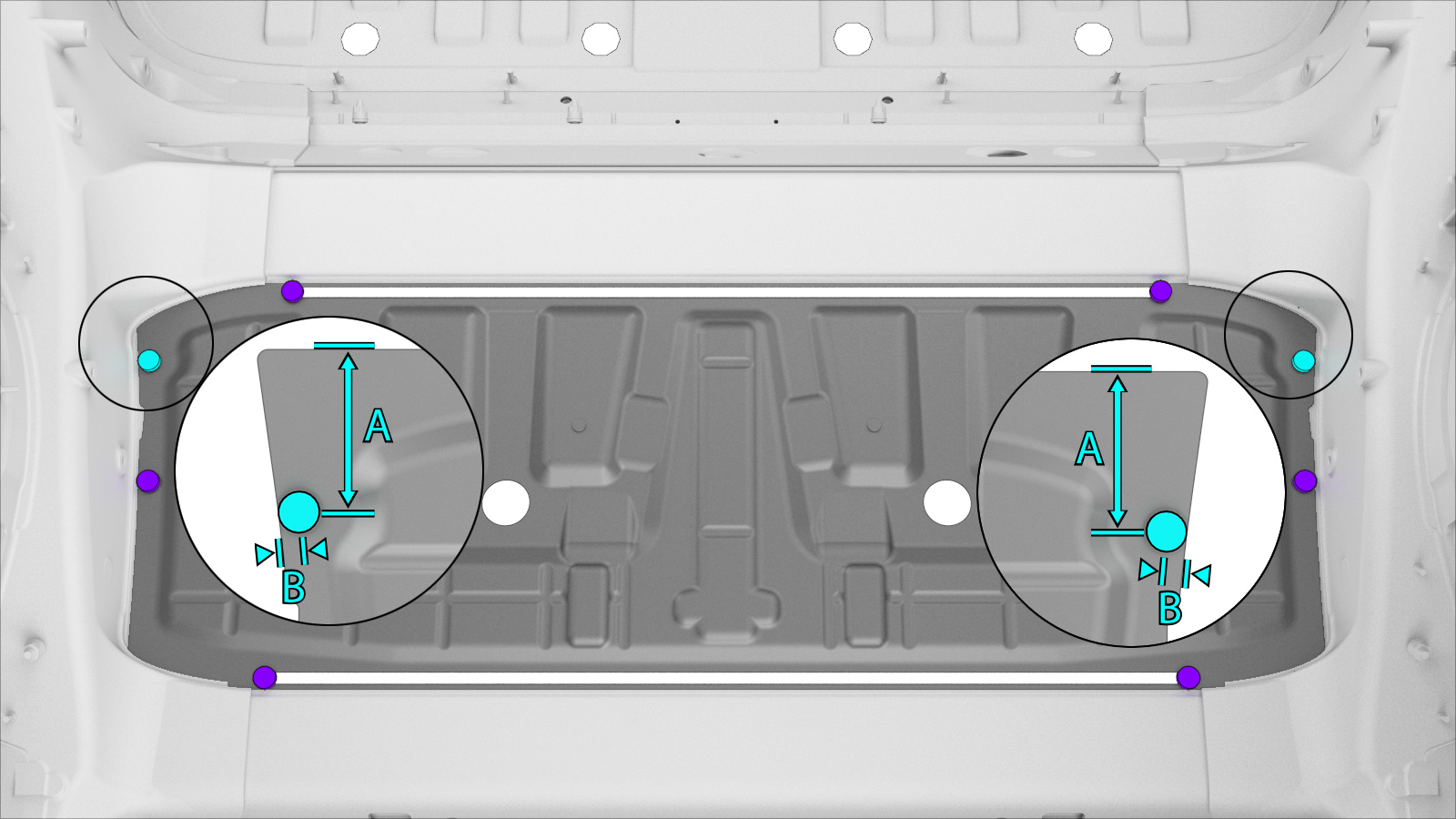

או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
- A = 73 מ"מ
- B = 10 מ"מ
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
- בצעו את התפעולים הנדרשים לאחר תיקון.
