גרסאות צומת אחורי של Model S
מסביר את ההבדלים בין צמתים אחוריים ורכיבים קשורים של Model S מדור ראשון ודור שני.
Model S היה בייצור עם שתי גרסאות של צומת אחורי: צומת אחורי מדור ראשון וצומת אחורי מדור שני. שתי הגרסאות שונות חזותית, משתמשות במהדקים אחרים לאבטח את הלוחות אשר צמודים לצומת, ומשתמשים במסילת חלק אחורי שונה. החל מתאריך 5 בנובמבר 2014 בערך, כלי הרכב של Model S יוצרו עם צומת אחורי מדור שני.
חלקים רבים באזור של הצומת האחורית שונים בהתאם לגרסה של הצומת האחורית בכלי הרכב. יש לקבוע איזו גרסה של צומת אחורי נמצאת ברכב לפני הזמנת חלקים. במדריך החלקים, אם חלקים שונים בהתאם לגרסת הצומת האחורית, הערה בעמודה "הערות" תציין את גרסת הצומת התואמת עבור החלק (למשל, "עבור צומת אחורי מדור שני").
רכיבי דור ראשון
הרכיבים הבאים משמשים בכלי רכב עם צמתים אחוריים מדור ראשון:
| רכיב | תמונה |
|---|---|

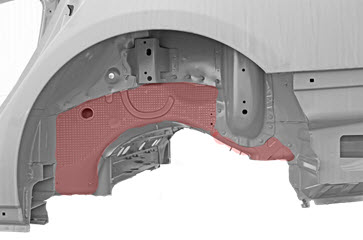

| צומת אחורי (מדור ראשון) הצומת האחורי מדור ראשון עשוי מיציקת מבלט בלחץ נמוך. החלק הפנימי חלול והחיצוני שטח עם קווי רשת מוגבהים. |
|
|

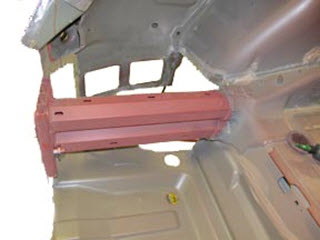

מסילה חלק אחורי (דור ראשון)
מסילת חלק אחורי עבור הצומת האחורי מדור ראשון היא מתומנת. |
|
הזמינו חלקים באמצעות מדריך החלקים.
רכיבי צומת אחורי מדור שני
הרכיבים הבאים משמשים בכלי רכב עם צמתים אחוריים מדור שני:
| רכיב | תמונה |
|---|---|

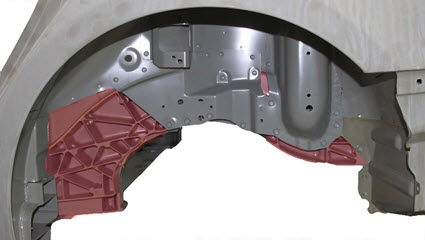

| צומת אחורי (דור שני) הצומת האחורי מדור שני עשוי מיציקת מבלט בלחץ גבוה. הצד החיצוני מרושת. |
|
|

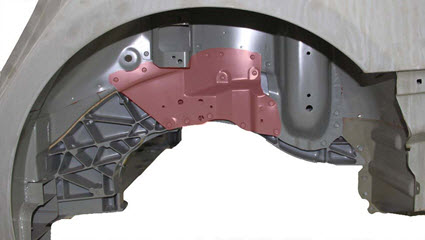

חיזוק חיצוני צומת אחורי
הערה משמש עם צמתים אחוריים מדור שני בלבד; אין חלק תואם המשמש בצמתים אחוריים דור ראשון. |
|
|

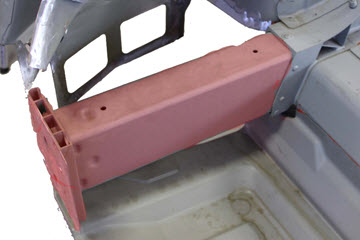

מסילת חלק אחורי (דור שני)
מסילת חלק אחורי עבור צומת אחורי מדור שני היא מלבנית. |
|
הזמינו חלקים באמצעות מדריך החלקים.
מהדקים
המהדקים המשמשים כדי לאבטח את הרכיבים המוצמדים לצומת אחורי שונים ומבוססים על דור הצומת. תהליך תיקון המרכב עבור הרכיב המסוים מפרט את המהדקים הנכונים לשימוש.
