מכלול Hinge Pillar
קוד תיקון:
10100108002
10100107302
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- ההוראות בתהליך זה מאפשרות לכם להחליף את מכלול Hinge Pillar כולו או את המקטע העליון או המקטע התחתון של מכלול Hinge Pillar.
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | מכלול Hinge Pillar (מכלול Hinge Pillar) | |
| שני | מסמרת אוגן מבנית | |
| 3 | מסמרת מבנית, 6.5 מ"מ בינוני | |
| חמישה | מסמרת Flow Form S38 | |
| 1 | מסמרת Flow Form S48 | |
| 2 | מסמרת Flow Form S58 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תיאור מקטע Hinge Pillar
| חיתוך Hinge Pillar | |
|---|---|

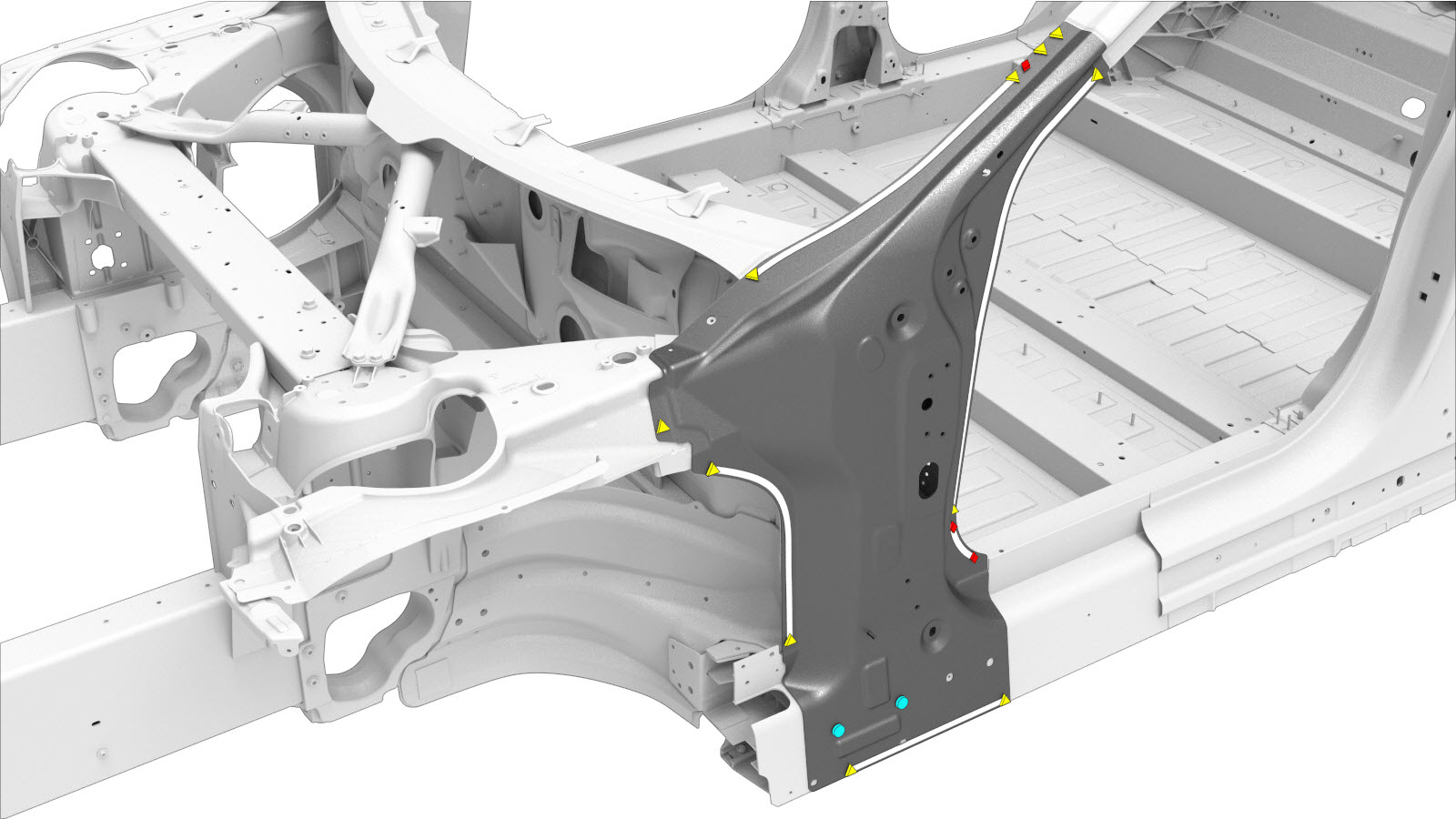

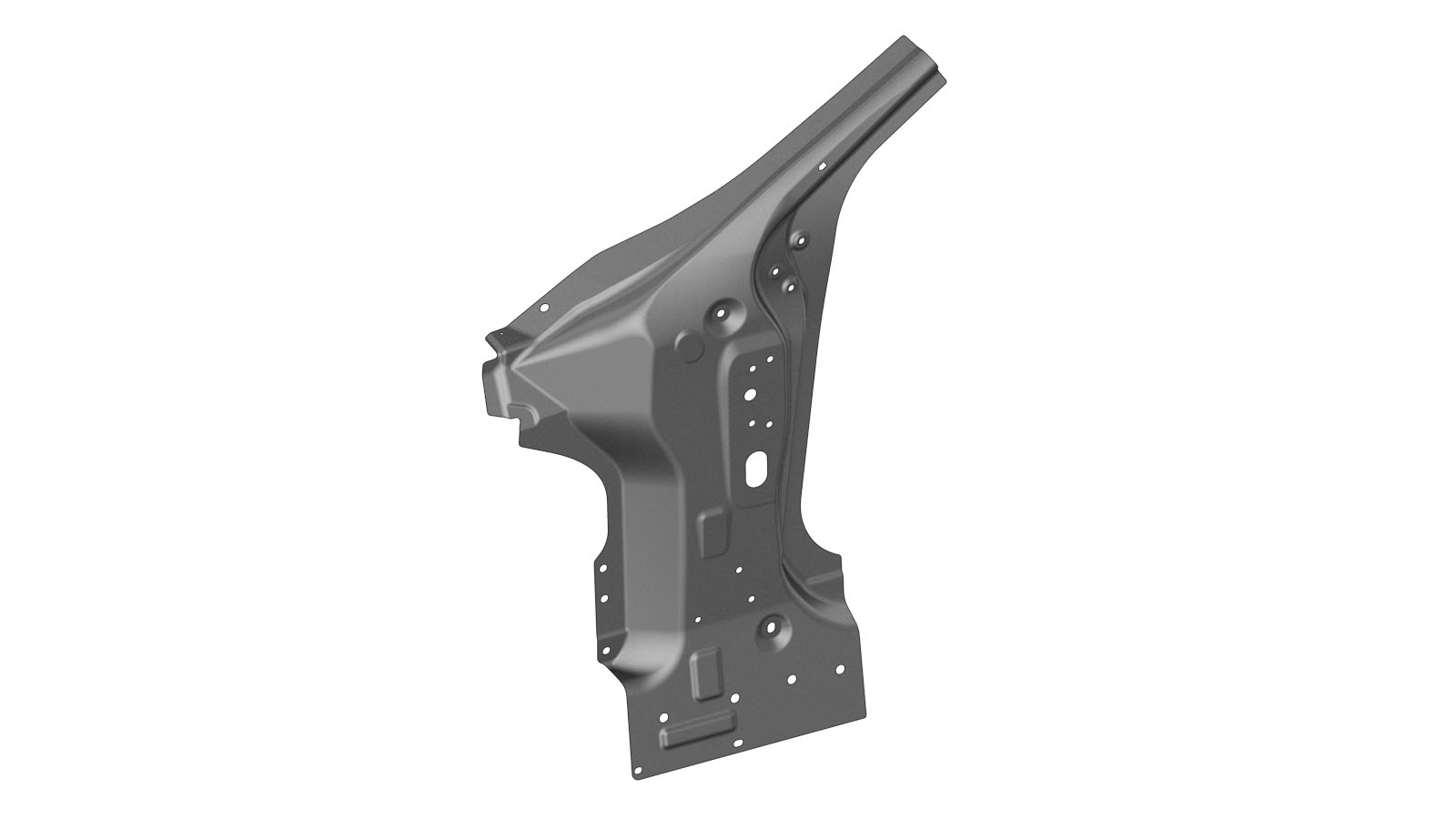

| מכלול Hinge Pillar (מוצג להלן) הוא רכיב יחיד, וניתן להחליפו בתיקון יחיד: | |
|
|
|
|
לחילופין, במקום להחליף את מכלול Hinge Pillar כולו, המקטע התחתון של מכלול Hinge Pillar ניתן להחלפה באמצעות חלק מהטיפול במכלול Hinge Pillar באמצעות קווי החיתוך המתוארים במסמך זה. |
|
|
|
|

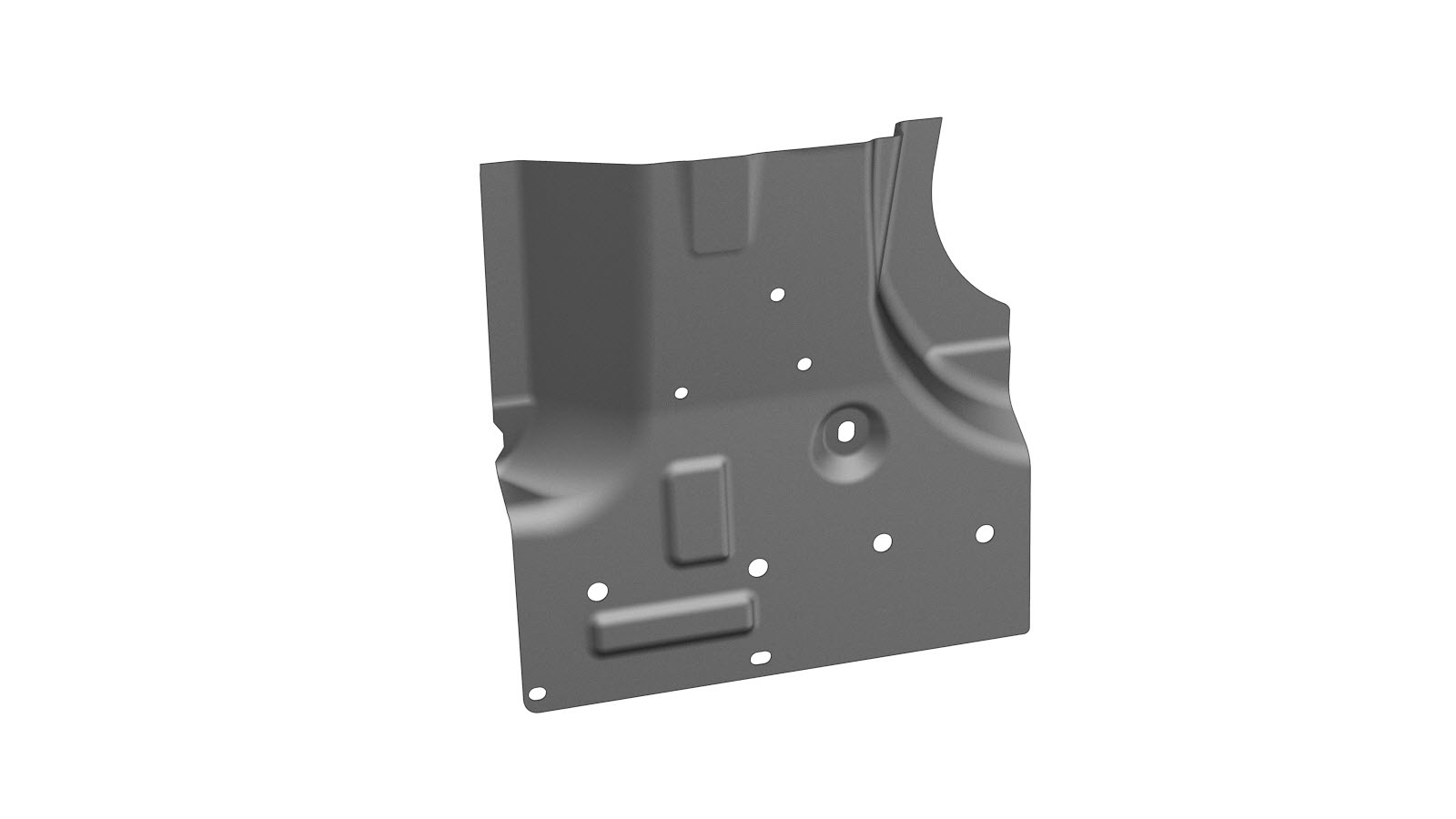

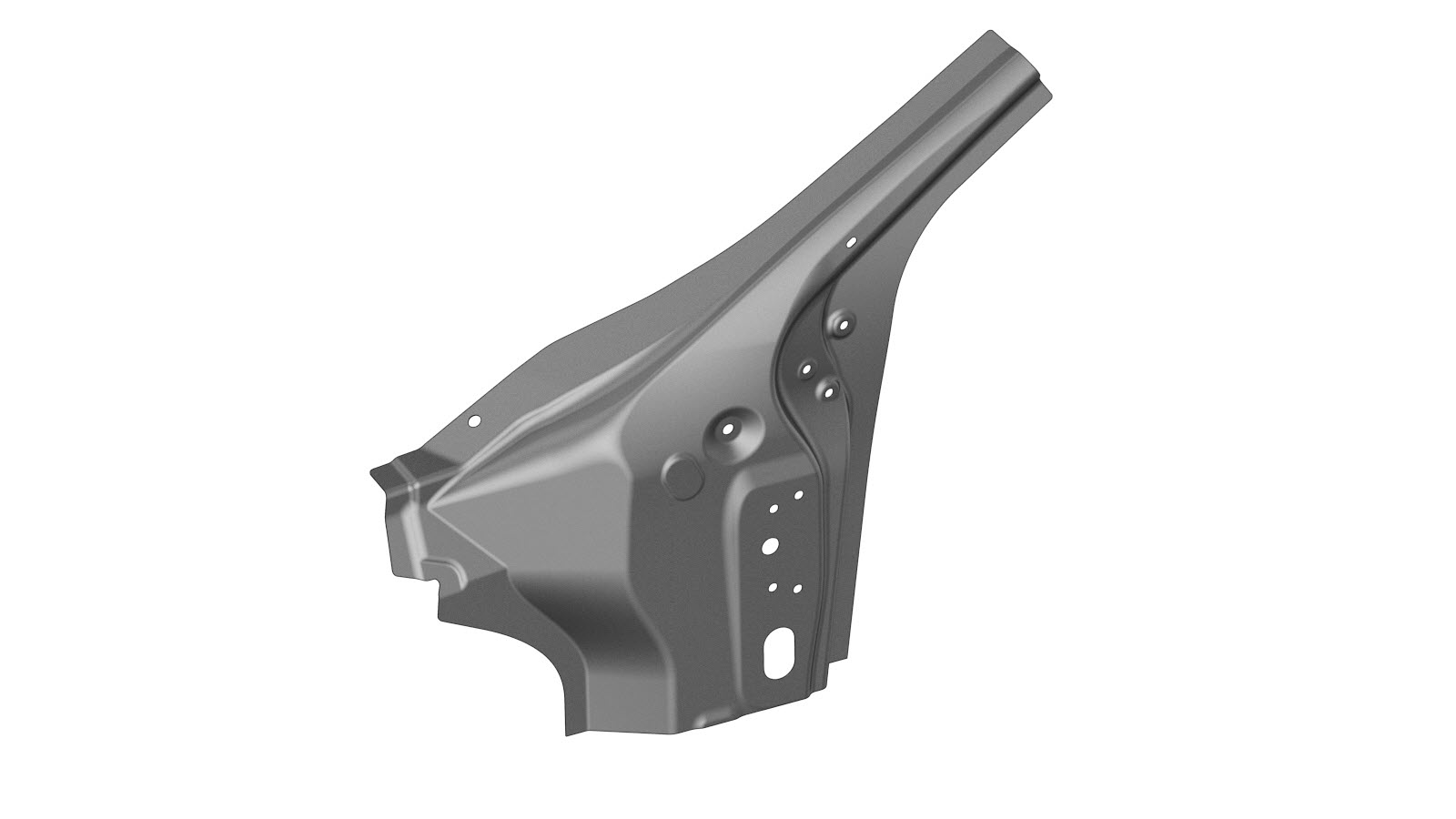

| חלק עליון של מכלול Hinge Pillar | חלק תחתון של מכלול Hinge Pillar |

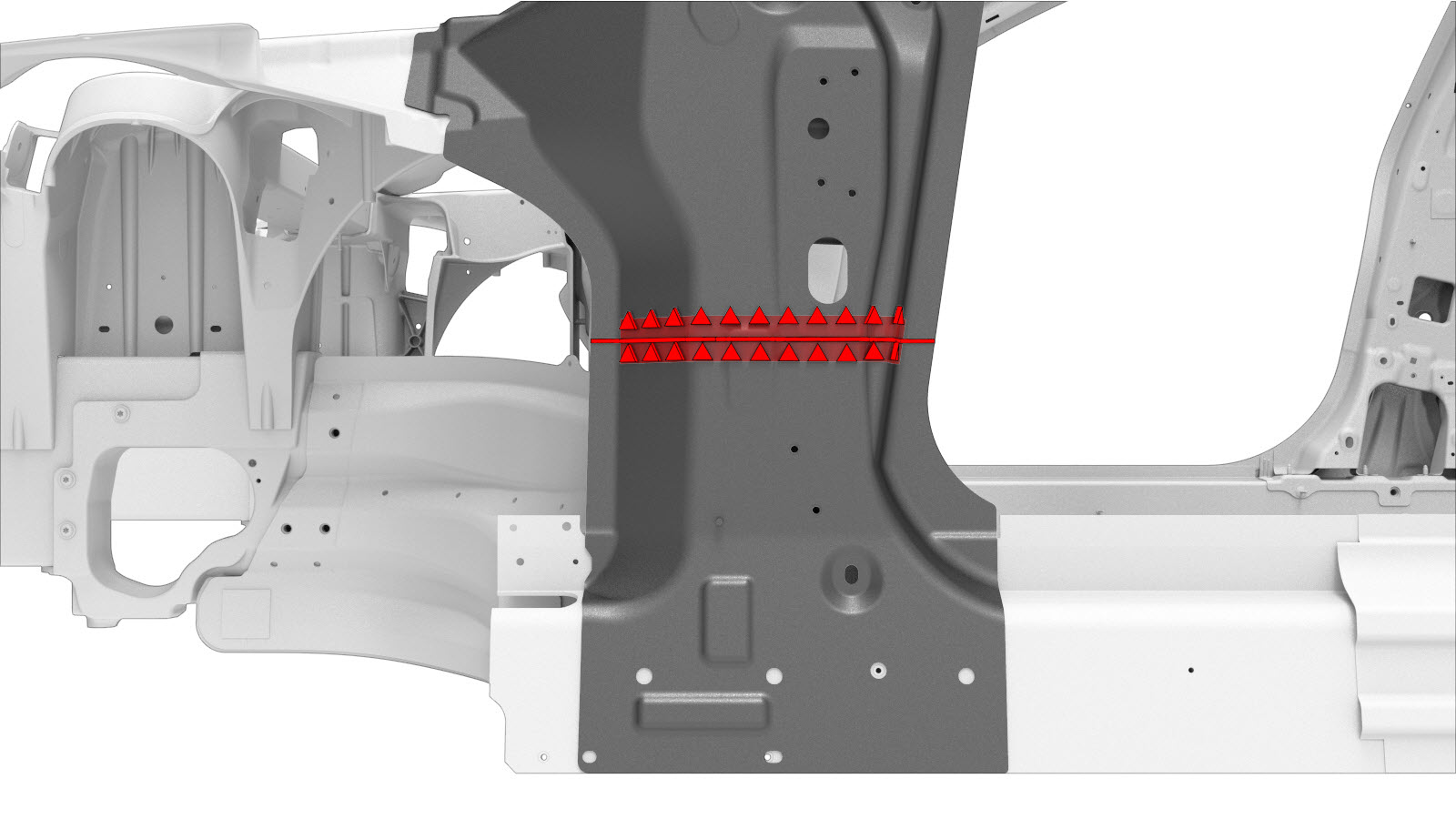

| פרטי מקטע מכלול Hinge Pillar | |
|---|---|
|
קו חיתוך קו/נקודת מראה מקום
הערה ראו שלב 5 לפרטים נוספים על הכנת מקטע החלפה. צרו והתקינו את לוחית הגיבוי כפי שמצוין. או ריתוכי מגופה אלומיניום ריתוך GMA |
|
תהליך התיקון
-

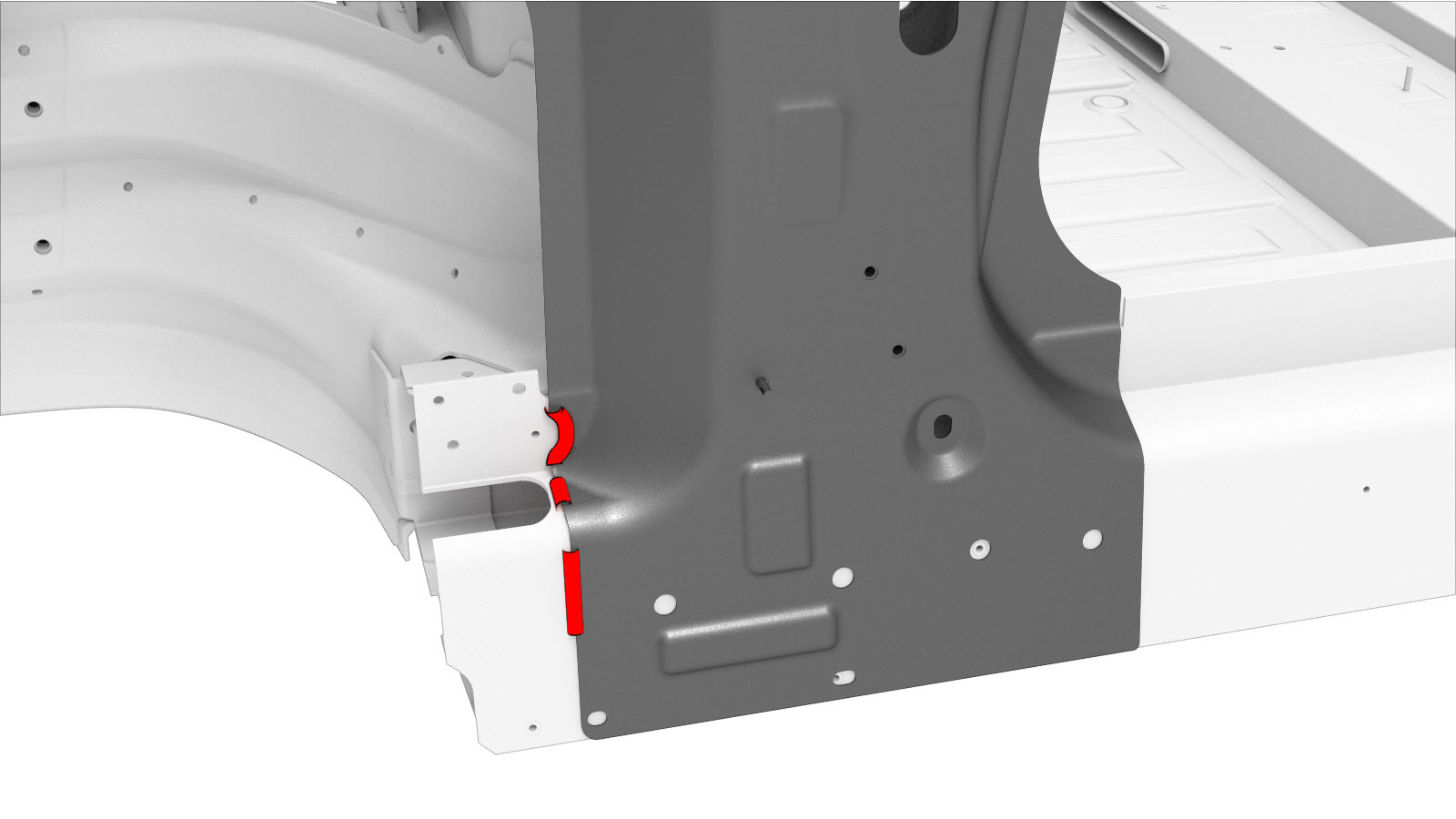

הסירו את החלק הנדרש של חלק חיצוני של המרכב כדי לחשוף את הרכיב מתחת אשר מוחלף.
-
הסירו את ה- מכלול Shotgun עליון.
-
הסירו את ה- מכלול Shotgun חיצוני.
הערהאם אתם מבצעים תיקון רק של החלק התחתון של מכלול Hinge Pillar, אל תסירו את מכלול Shotgun חיצוני.
-

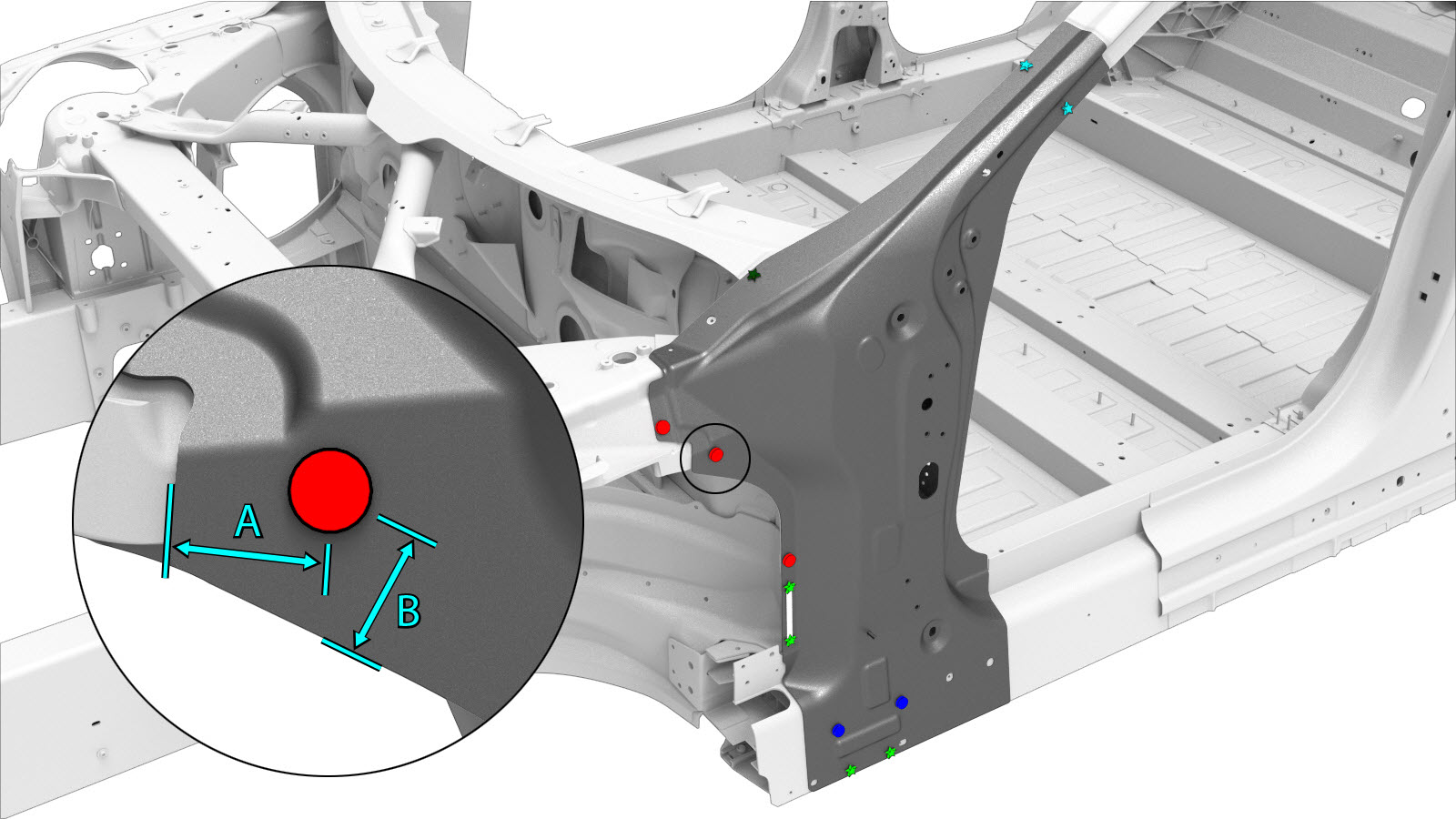

הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
או SPR של המפעל
או מסמרות מבניות ברמת מפעל
-

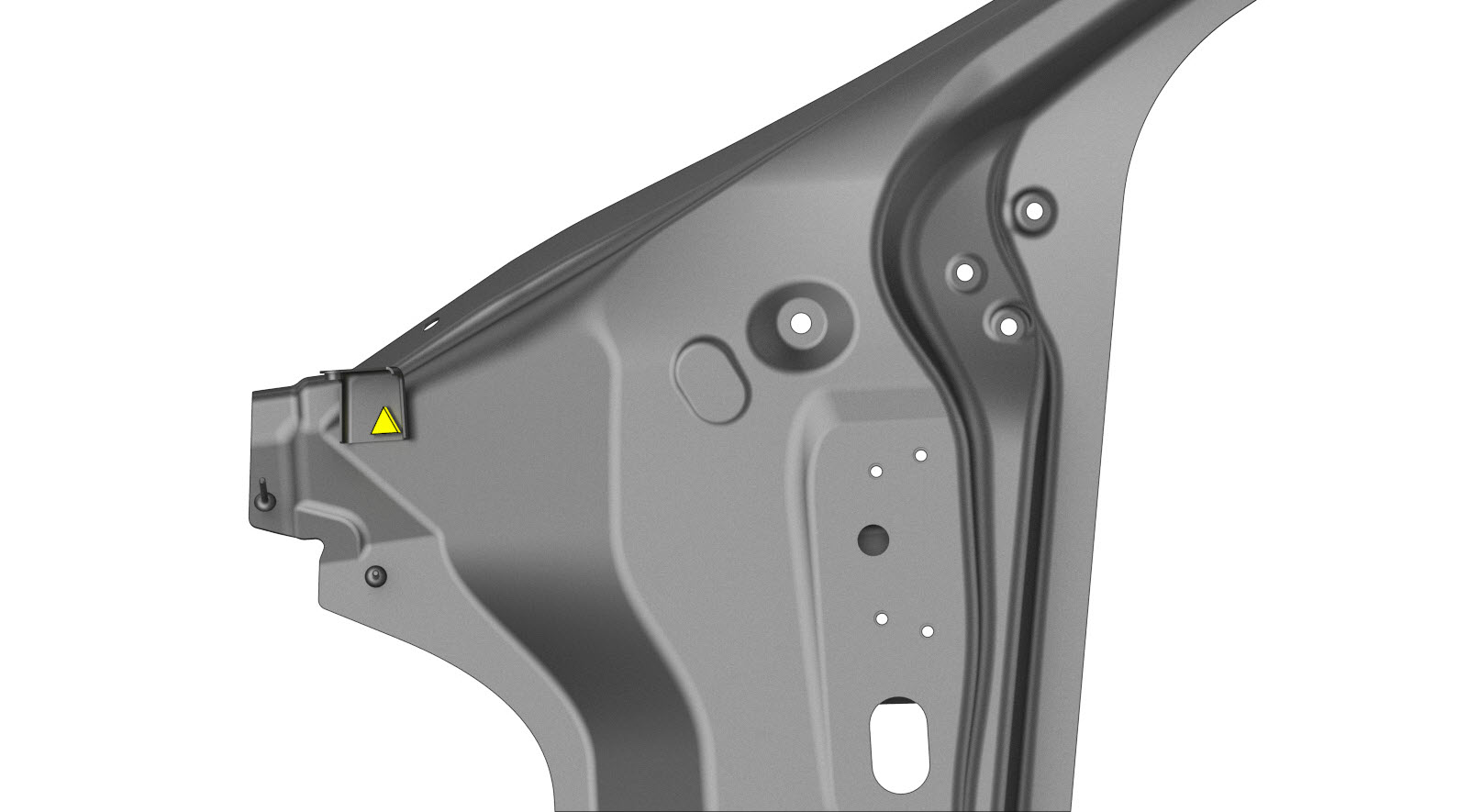

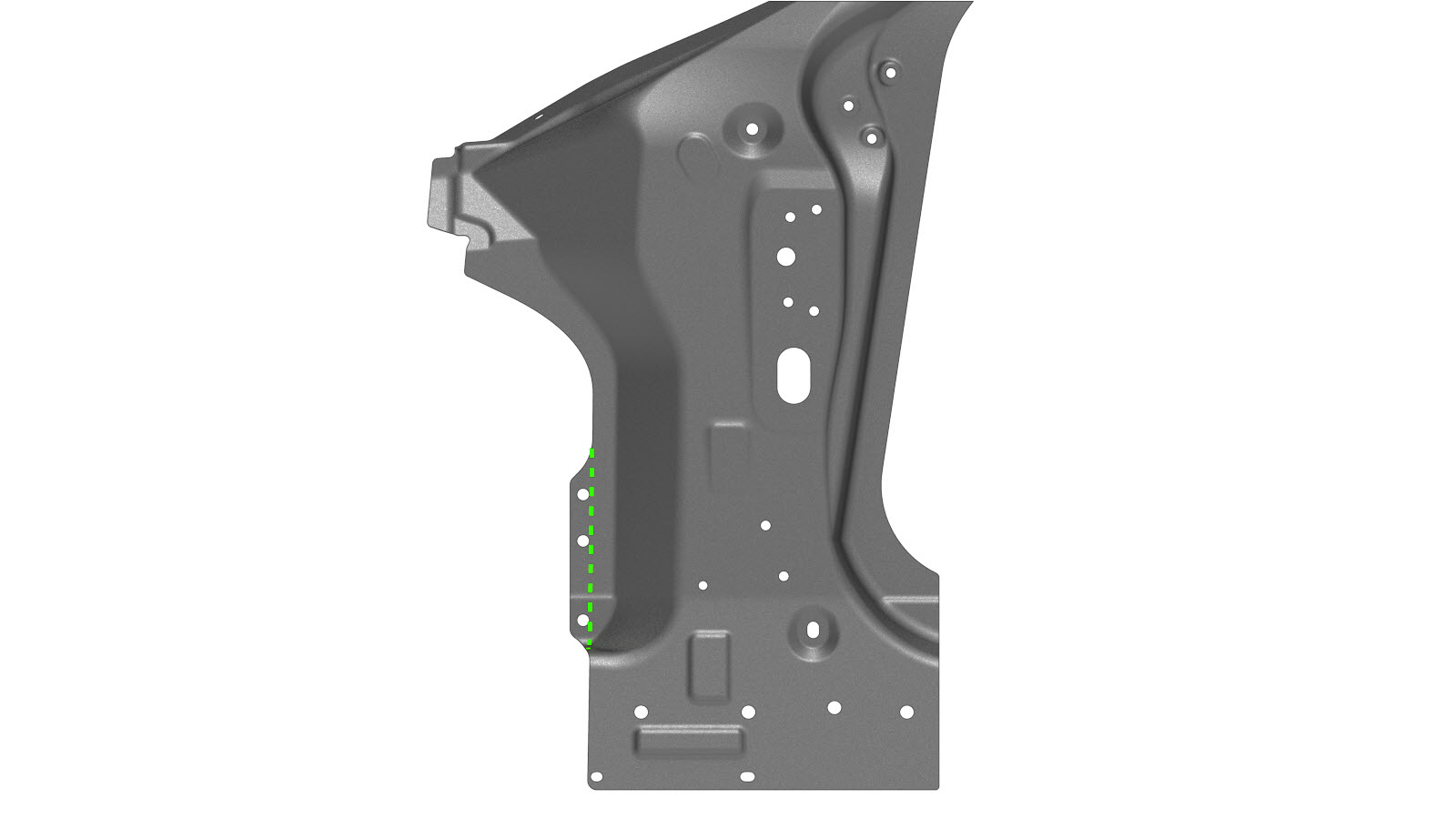

אם הוא ישנו, הסירו את סוגר הכנף והאוגן מחלק השירות של מכלול Hinge Pillar כפי שמצוין להלן.
או ריתוכי נקודה של המפעל
קו חיתוך
-
הכינו להתקנה.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
בצעו ריתוך GMA.
ריתוך GMA
הערהאם אתם מחליפים מקטע של מכלול Hinge Pillar: בצעו ריתוכי GMA של מחבר ההשקה בין המקטעים וריתוכי מגופה אלומיניום.או ריתוכי מגופה אלומיניום
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק. -
התקינו את ה-מכלול Shotgun חיצוני.
-
התקינו את ה-מכלול Shotgun עליון.
-
התקינו את החלק של חלק חיצוני של המרכב אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
- בצעו את התפעולים הנדרשים לאחר תיקון.
