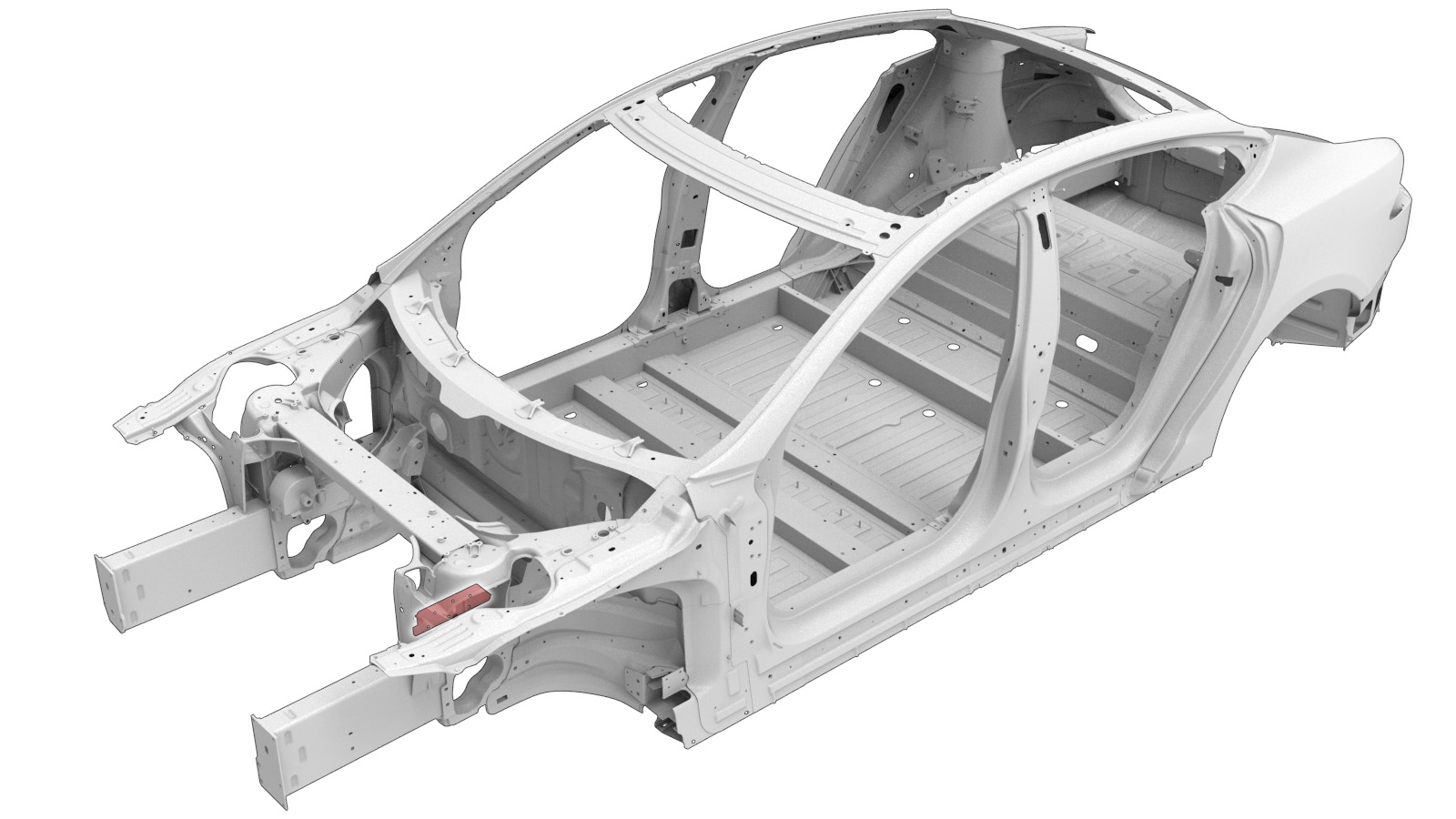

Shock Tower קדמי (כל כלי הרכב הדו-מנועים וכל כלי הרכב שנבנו לאחר 10 באפריל 2016)
נתוני תיקון
- תלוי בנזק לרכיב זה, ייתכן וניתן יהיה לתקן רכיב זה. למידע נוסף עברו אל קווים מנחים לתיקון Shock Tower.
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

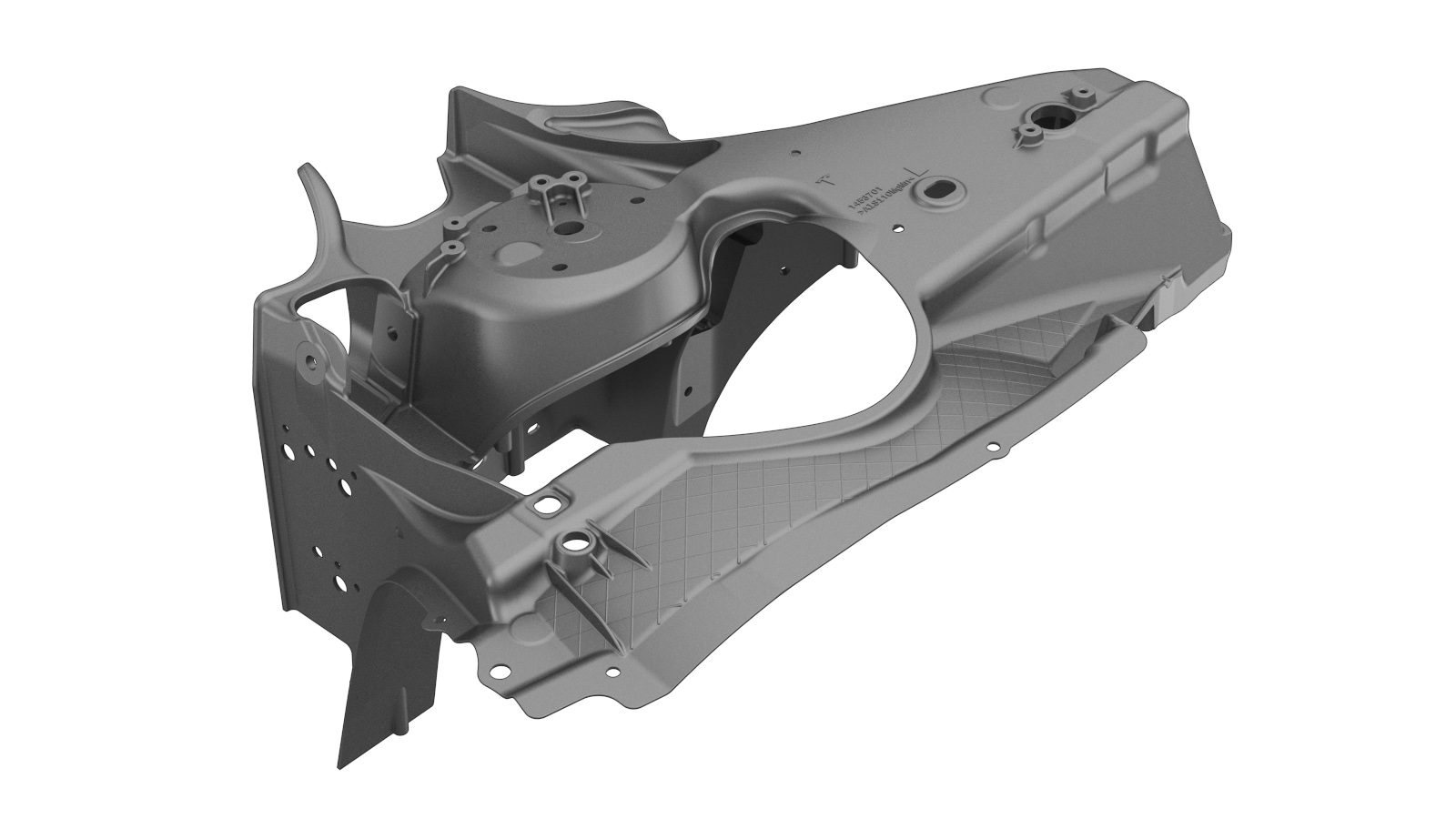

| 1 | ASM, SVC SHOCK TOWER-FR (Shock Tower קדמי) |
|
| 4 |
מסמרת מבנית, 6.5 מ"מ בינוני
|
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- קצרת Shock Tower קדמית.
-
הסירו את ה- מכלול Shotgun חיצוני.
-
רכיבים שמאליים בלבד: הסירו את ה- חיזוק Shock Tower קדמי (שמאלי).
-
רכיבים ימניים בלבד:הסירו את ה- התקנת מנוע קדמי (ימני).
-
הסירו את הרכיב המקורי.
או

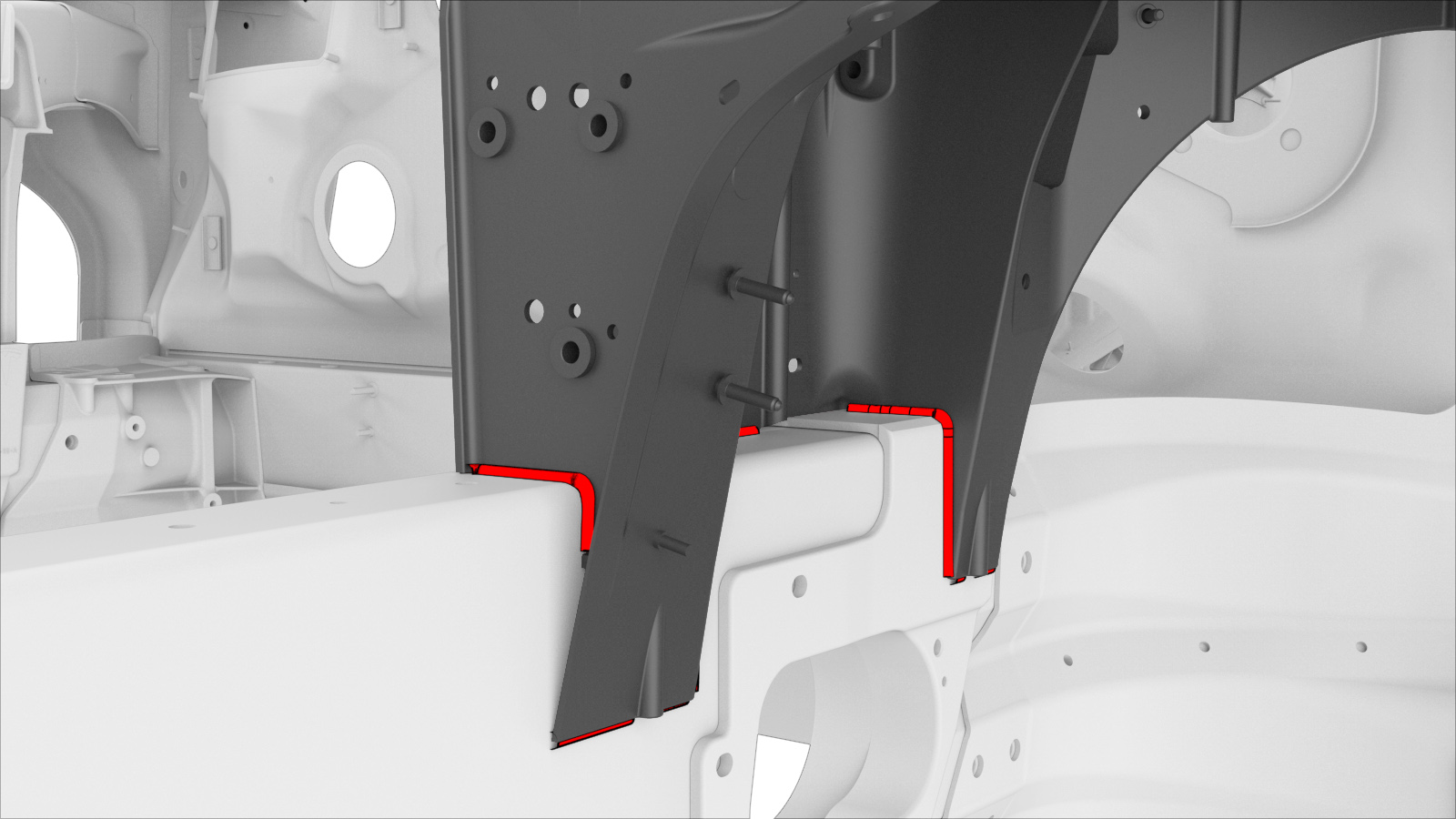

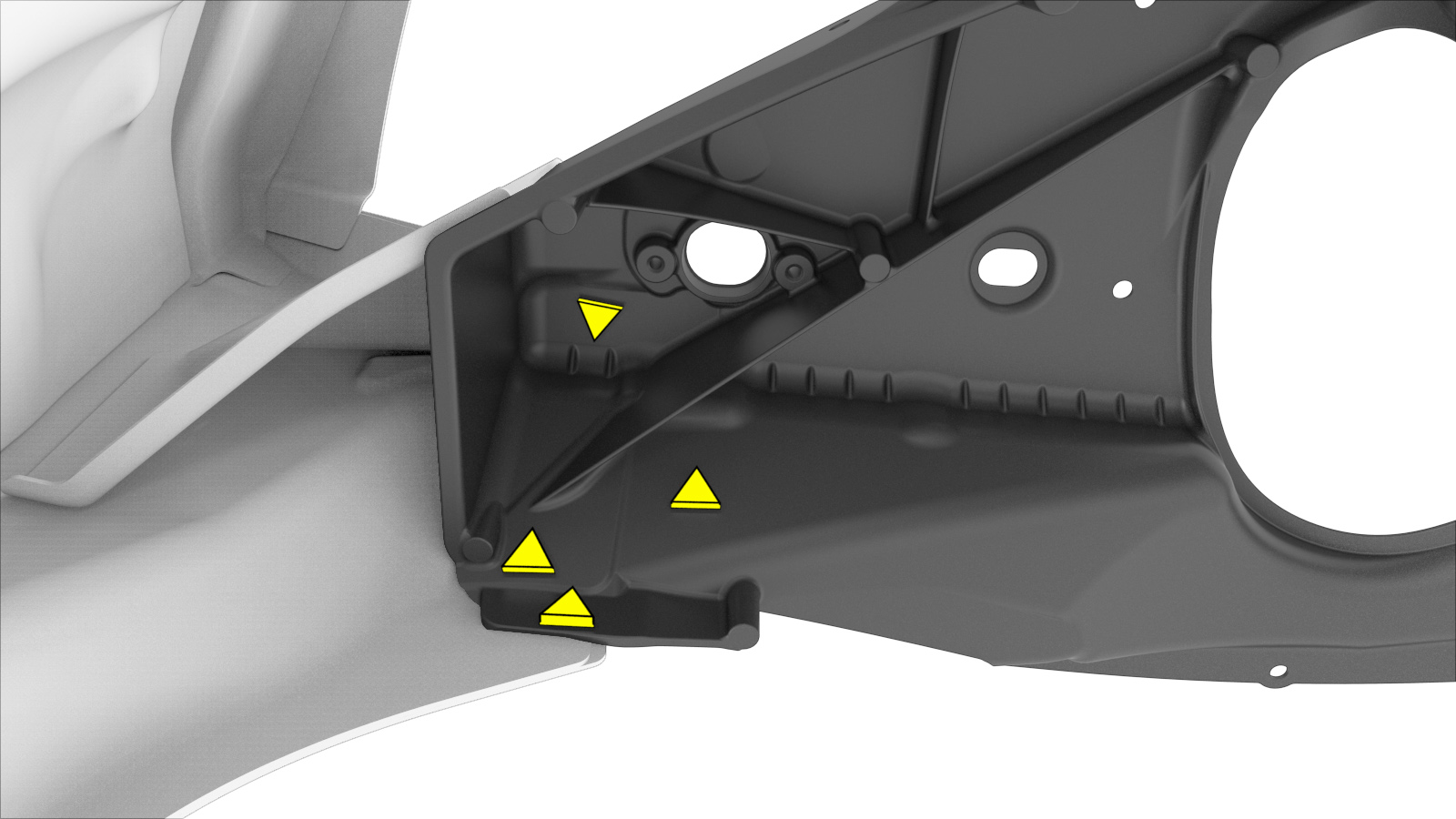

ריתוכי נקודה של המפעל

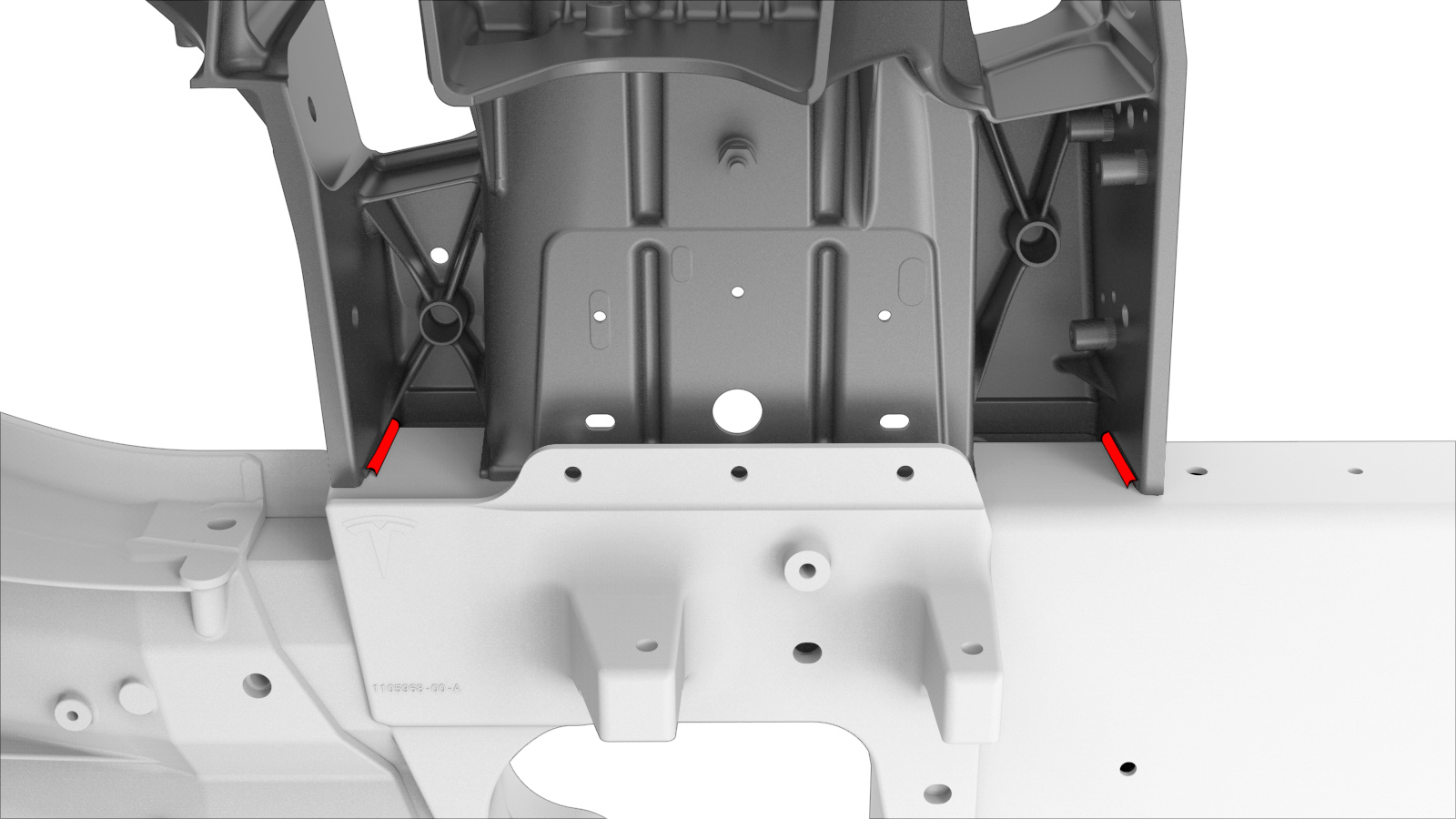

ריתוך GMA
-
הכינו להתקנה.

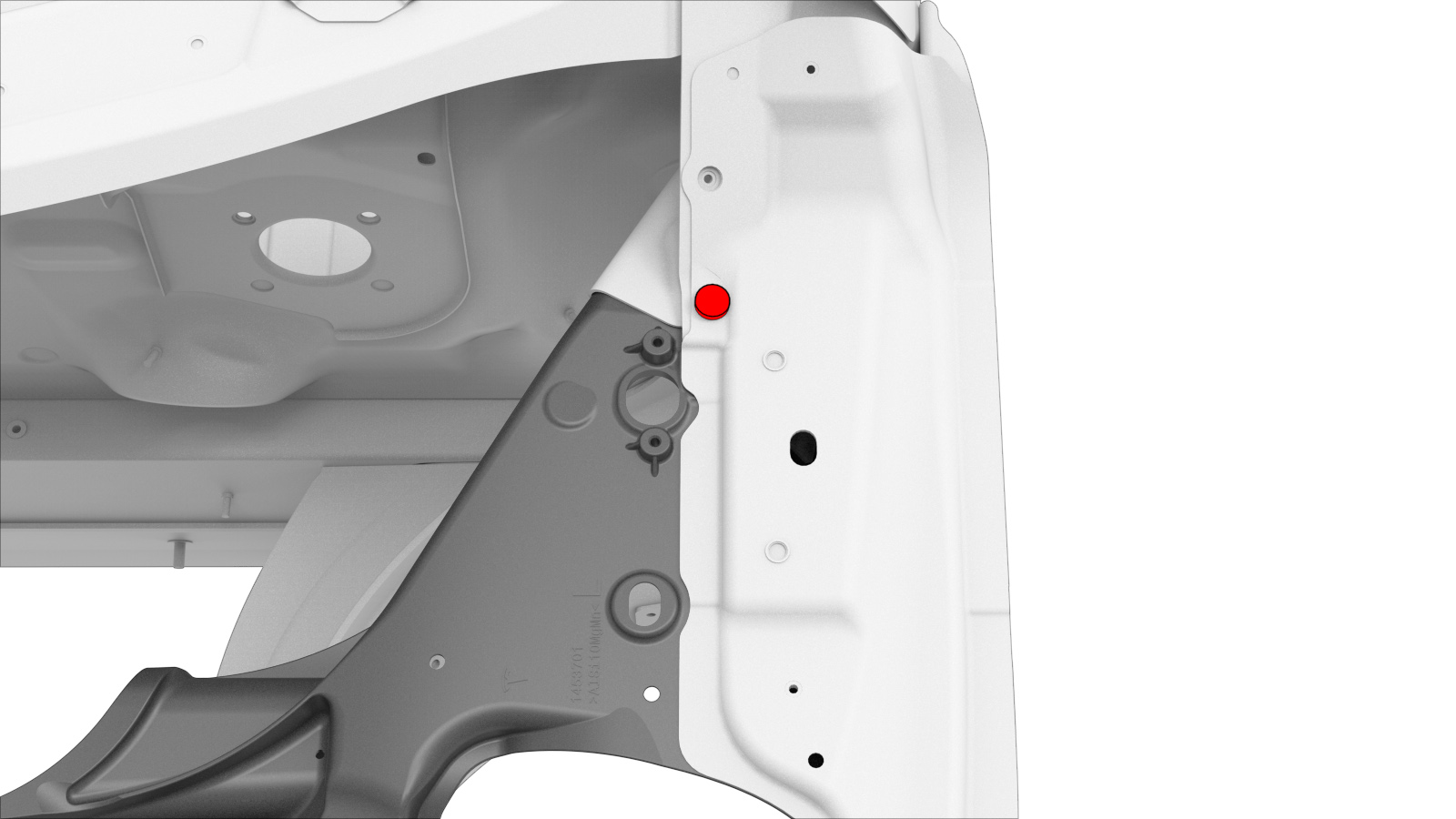

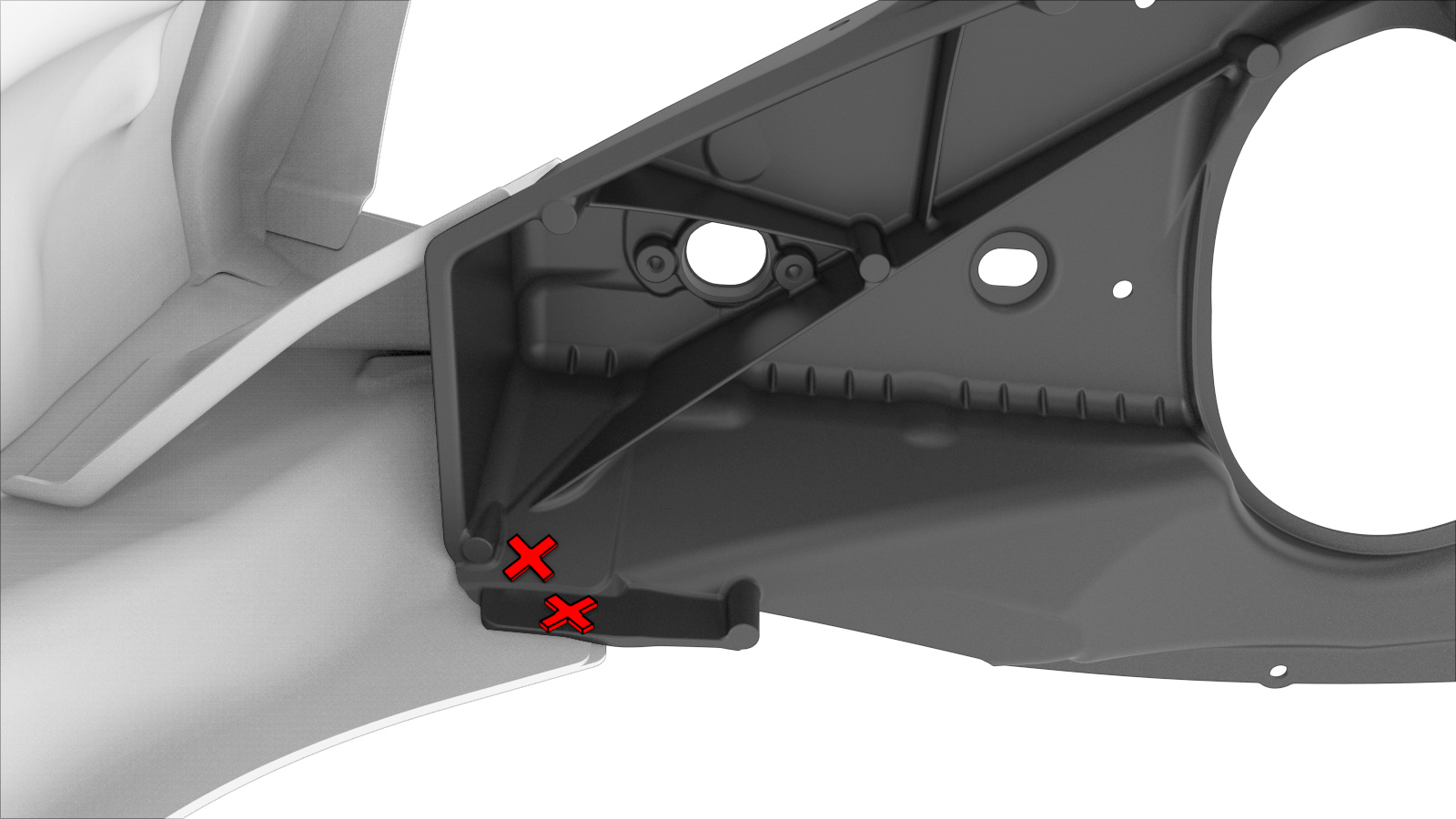

הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.

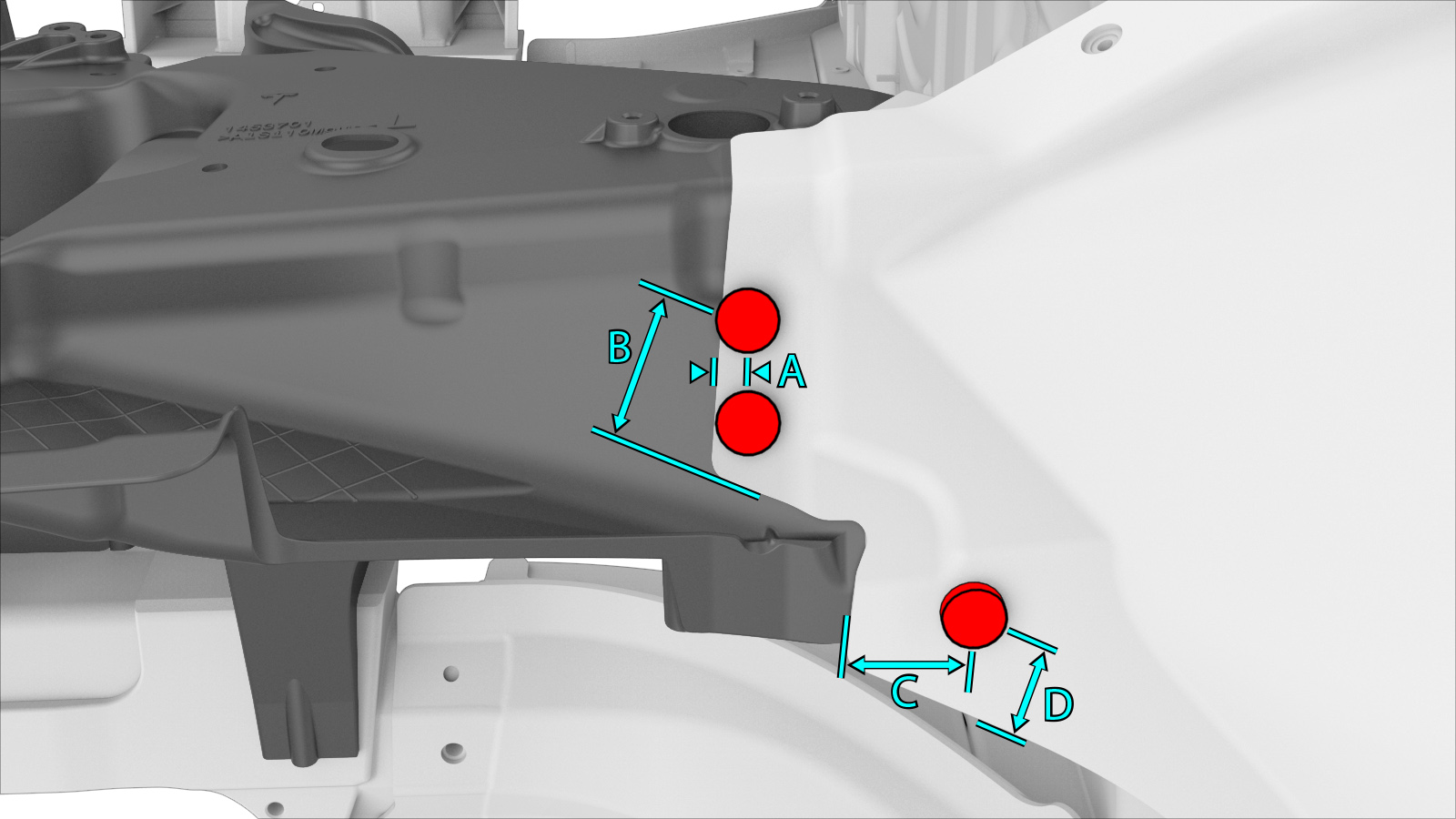

או מסמרות מבניות, 6.5 מ"מ בינוני
- A = 8 מ"מ.
- B = 46 מ"מ.
- C = 34 מ"מ.
- D = 30 מ"מ.

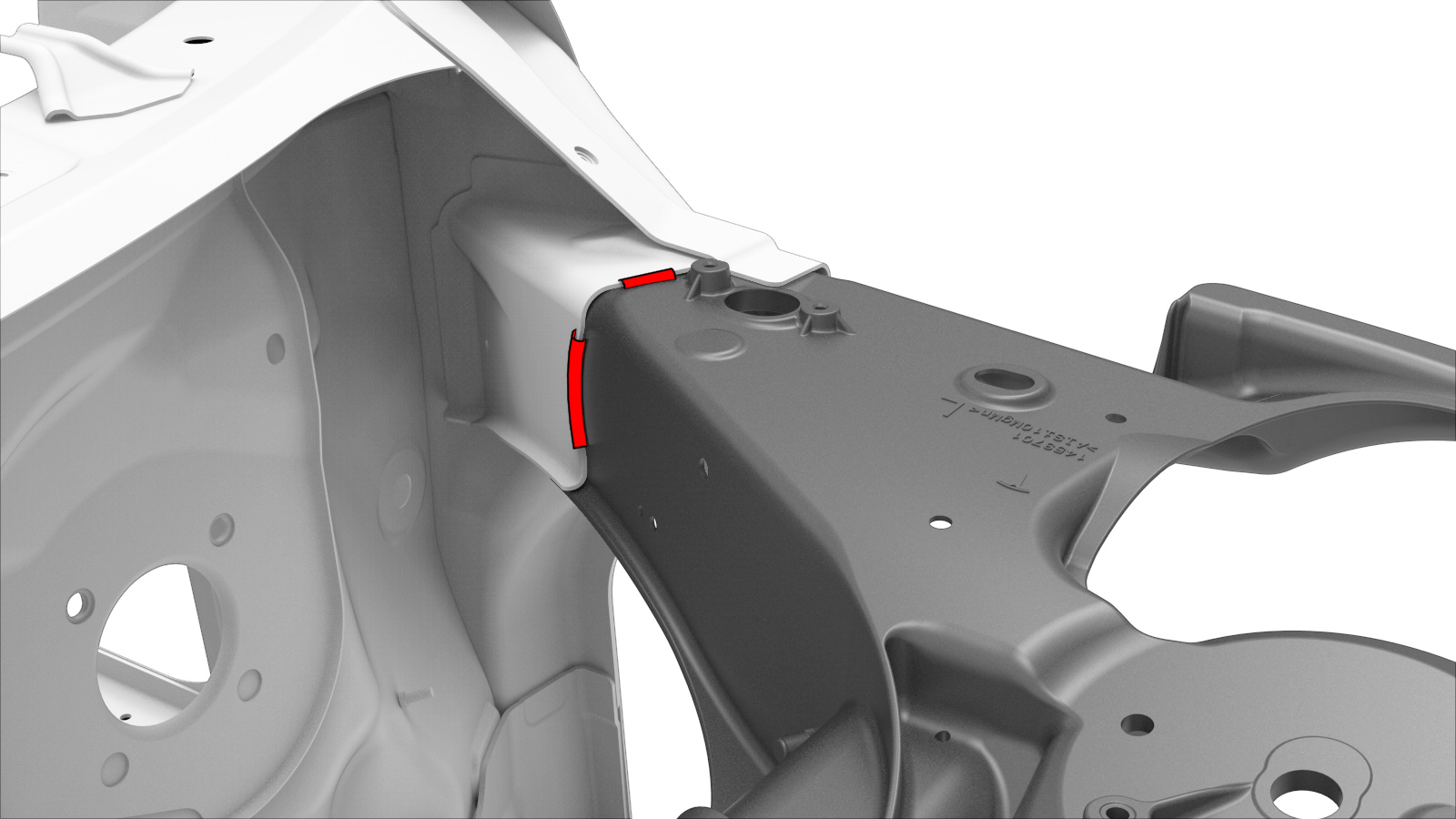

ריתוך GMA
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
בצעו ריתוך GMA.

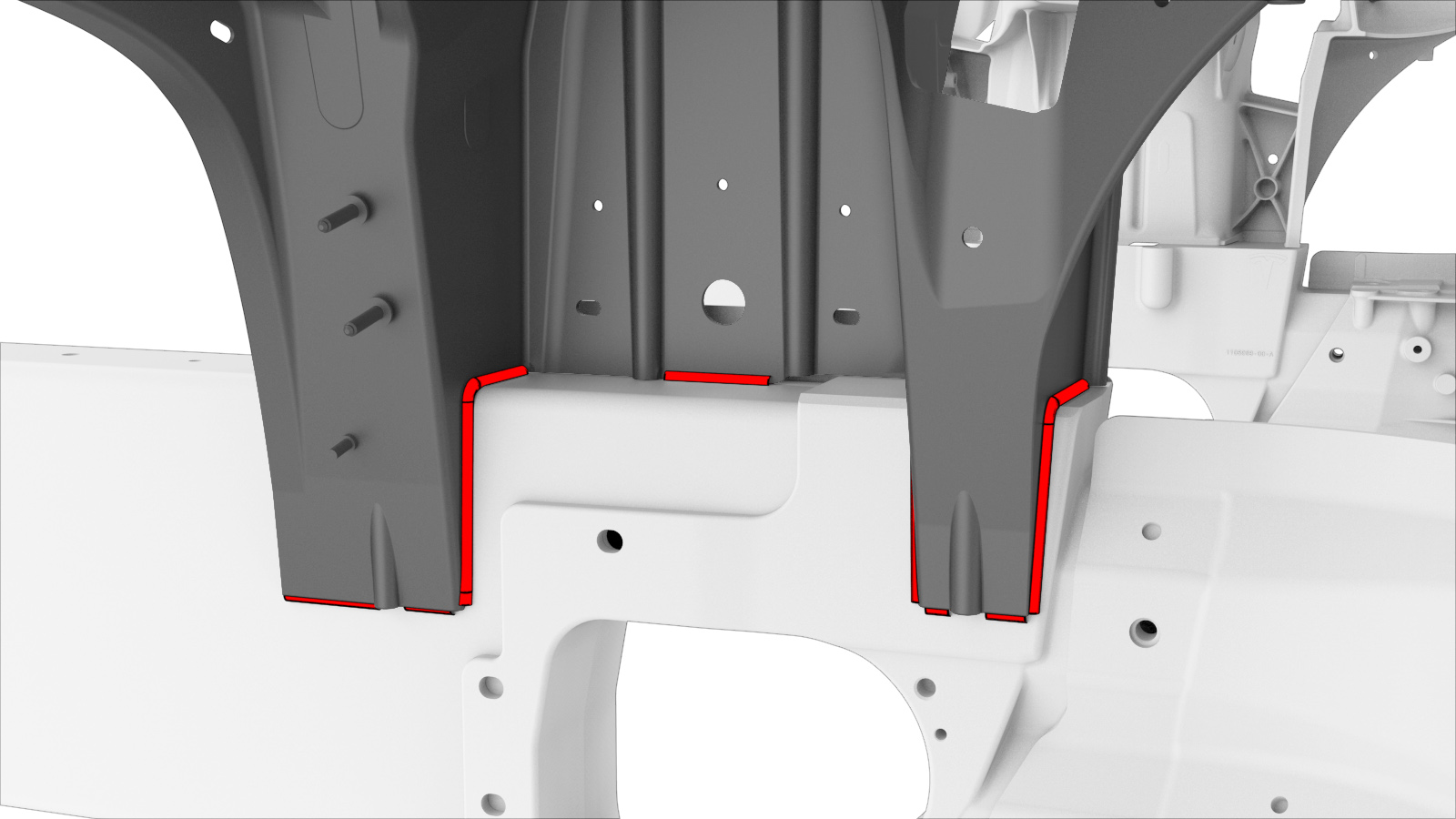

ריתוך GMA
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
-
רכיבים ימניים בלבד: התקינו את ה-התקנת מנוע קדמי (ימני).
-
רכיבים שמאליים בלבד: התקינו את ה-חיזוק Shock Tower קדמי (שמאלי).
-
התקינו את ה-מכלול Shotgun חיצוני.
-
התקינו את המהדק כפי שמצוין.
-
התקינו את ה-קצרת Shock Tower קדמית.
- בצעו את התפעולים הנדרשים לאחר תיקון.
