围板加固件总成（配备前围板）

校正代码： 10101014902 注意： 除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。

维修程序

  1. 拆卸 Noise Absorber - Motor Bay - Front (Remove and Replace)。
  2. 拆卸 Hinge - Hood - LH (Remove and Replace)。
  3. 拆卸 Steering Column (LHD) (Remove and Replace)。
  4. 拆卸 Hinge - Hood - LH (Remove and Replace)。
  5. 拆卸 Accelerator (Remove and Replace)。
  6. 拆卸 Carpet - Front - LH (Remove and Replace)。
  7. 拆卸 Carpet - Front - RH (Remove and Replace)。
  8. 拆卸 Subframe Assembly - Front (Dual Motor) (Remove and Install)。
  9. 拆卸 Fender Assembly - Front - LH (Remove and Install)。
  10. 拆卸 Hood (Remove and Install)。
  11. 拆卸 Windshield (Reuse Humidity and Temperature Sensor) (Remove and Replace)。
  12. 拆卸 空调压缩机和超级歧管（拆卸和更换）。
  13. 拆卸 HVAC Assembly (Heat Pump) (Remove and Replace)。
  14. 拆卸 Booster - Brake - Electromechanical (Heat Pump) (LHD) (Remove and Replace)。
  15. 拆卸 Brake Pedal (Remove and Replace)。
  16. 拆卸 Module - Body Controller - Front (Dual Motor) (Non-Heat Pump) (Remove and Replace)。
  17. 拆卸 Module - Body Controller - LH (LHD) (Heat Pump) (Remove and Replace)。
  18. 拆卸 Panel - Lower Rear - Center Console (Remove and Replace)。
  19. 拆卸 HV Battery (AWD) (Remove and Install)。

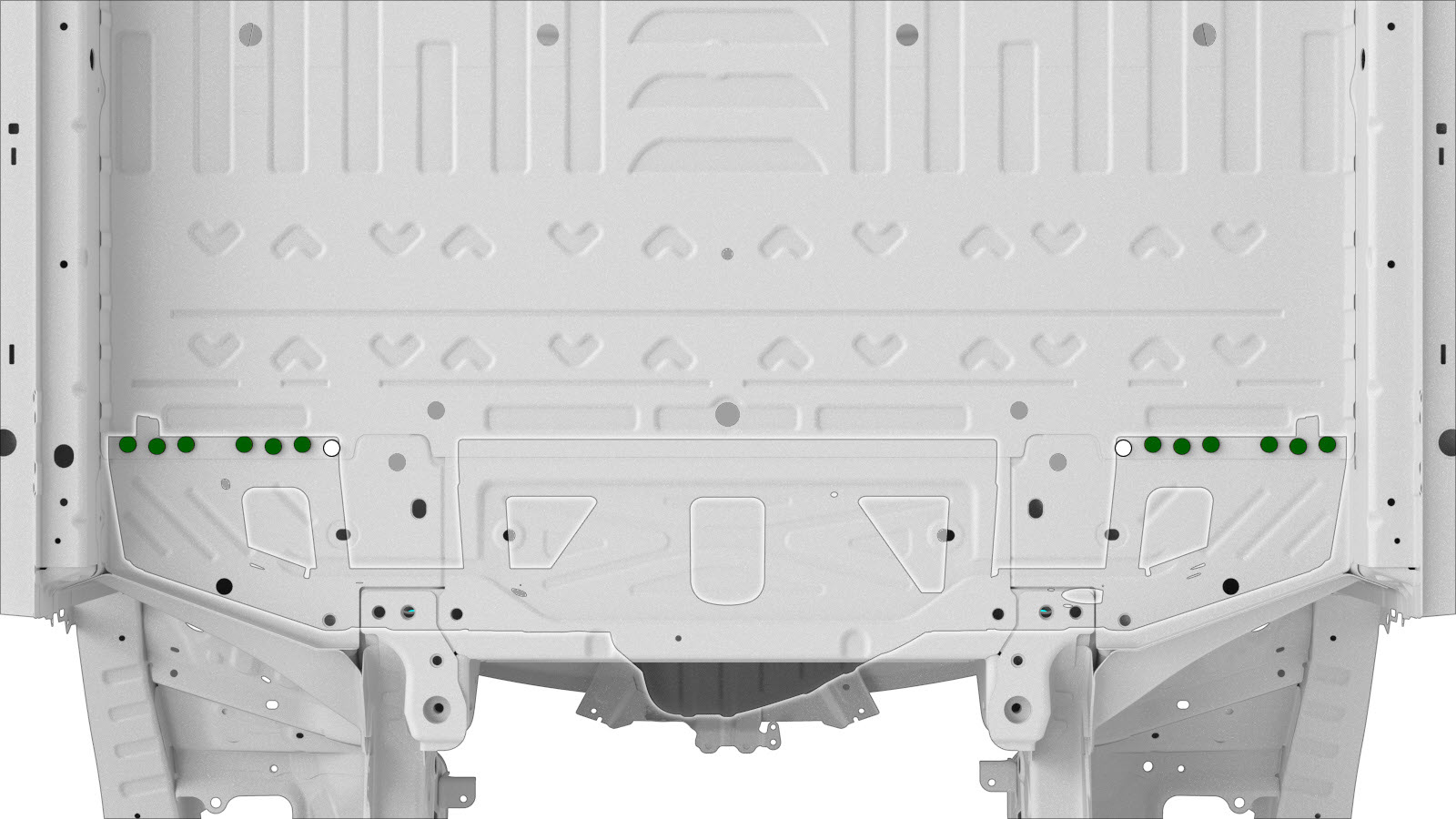

  20. 拆卸原装部件。
    或 钻透原厂点焊焊缝
    Informational PurposesAn informational icon, calling your attention
    注
    钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。

    或 原厂点焊焊缝

  21. 准备安装。
    或 沉头铆钉，4.8 毫米长款
    • A = 263 毫米
    • B = 210 毫米
    • C = 158 毫米
    • D = 105 毫米
    • E = 11 毫米
    或 高强度结构型铆钉，6.5 毫米
    • F = 48 毫米
    • G = 7 毫米
    • H = 79 毫米
    • I = 12 毫米
    • J = 24 毫米
    • K = 7 毫米
    • L = 27 毫米
    • M = 11 毫米
    • N = 27 毫米
    • O = 75 毫米
    • P = 8 毫米

    或 结构型灯笼铆钉，6.5 毫米

    或 沉头铆钉，4.8 毫米短款

    或 结构型沉头铆钉，6.5 毫米

    或 铆钉，4.8 毫米

    或 流型铆钉，S18

  22. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  23. 安装新部件。
  24. 执行任何必要的维修后操作。
  25. 安装 HV Battery (AWD) (Remove and Install)。
  26. 安装 Panel - Lower Rear - Center Console (Remove and Replace)。
  27. 安装 Module - Body Controller - LH (LHD) (Heat Pump) (Remove and Replace)。
  28. 安装 Module - Body Controller - Front (Dual Motor) (Non-Heat Pump) (Remove and Replace)。
  29. 安装 Brake Pedal (Remove and Replace)。
  30. 安装 Booster - Brake - Electromechanical (Heat Pump) (LHD) (Remove and Replace)。
  31. 安装 HVAC Assembly (Heat Pump) (Remove and Replace)。
  32. 安装 空调压缩机和超级歧管（拆卸和更换）。
  33. 安装 Windshield (Reuse Humidity and Temperature Sensor) (Remove and Replace)。
  34. 安装 Hood (Remove and Install)。
  35. 安装 Fender Assembly - Front - LH (Remove and Install)。
  36. 安装 Subframe Assembly - Front (Dual Motor) (Remove and Install)。
  37. 安装 Carpet - Front - RH (Remove and Replace)。
  38. 安装 Carpet - Front - LH (Remove and Replace)。
  39. 安装 Accelerator (Remove and Replace)。
  40. 安装 Hinge - Hood - LH (Remove and Replace)。
  41. 安装 Steering Column (LHD) (Remove and Replace)。
  42. 安装 Hinge - Hood - LH (Remove and Replace)。
  43. 安装 Noise Absorber - Motor Bay - Front (Remove and Replace)。
