后车架纵梁（铸件）

校正代码： 10101812602 10100140102 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。

零件清单

数量 描述 图片/备注
1 REAR FRAME RAIL - CAST（后纵梁 - 铸件）
1 REAR RAIL CASTING SECTIONING JIG（后车架纵梁切割线夹具）

Tesla 零件号 2173892-00。
15 高强度结构型铆钉，6.5 毫米
4 结构型沉头铆钉，6.5 mm

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  2. 母排 - 充电接口至高压电池（北美充电标准）（拆卸和更换）。
  3. 轮拱内衬 - 后 - LH（拆卸和更换）。
  4. 饰板 - 侧 - 后备箱 - RH（拆卸和更换）。
  5. 饰板 - 侧边 - 后备箱 - LH（拆卸和更换）。
  6. 拆卸后车身面板。
  7. 拆卸后纵梁至下部围板加长件。
  8. 拆下行李箱底板总成（整体）。
  9. 拆卸原装部件。

    或 原厂 SPR

  10. 在原装组件上标记切割线。
    如图所示，安装切割线夹具，然后朝车辆后部标记切割线并拆下夹具。
    Informational PurposesAn informational icon, calling your attention
    注
    在放置夹具之前，请清除所有可见或残留的粘合剂。
    Informational PurposesAn informational icon, calling your attention
    注
    请注意避免损坏夹具，以便可以重复使用。
    • A = 30 毫米
    • 切割线
  11. 拆卸原装部件。
    • 切割线
    Informational PurposesAn informational icon, calling your attention
    注
    尽可能靠近原装组件上标记的切割线的后边缘进行切割，然后根据需要修剪原装部件以使其适合。保持间隙尽可能小。
  12. 拆卸原装部件。
    或 原厂 SPR
    Informational PurposesAn informational icon, calling your attention
    注
    红圈标注的原厂 SPR 隐藏在横梁后侧，必须使用带式打磨机从车架纵梁内侧进行打磨。打磨 SPR 时，不要将 SPR 完全从接头中敲出，保持与内侧隔板的一些机械连接。安装新的后车架纵梁时，无需更换此紧固件。
  13. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。

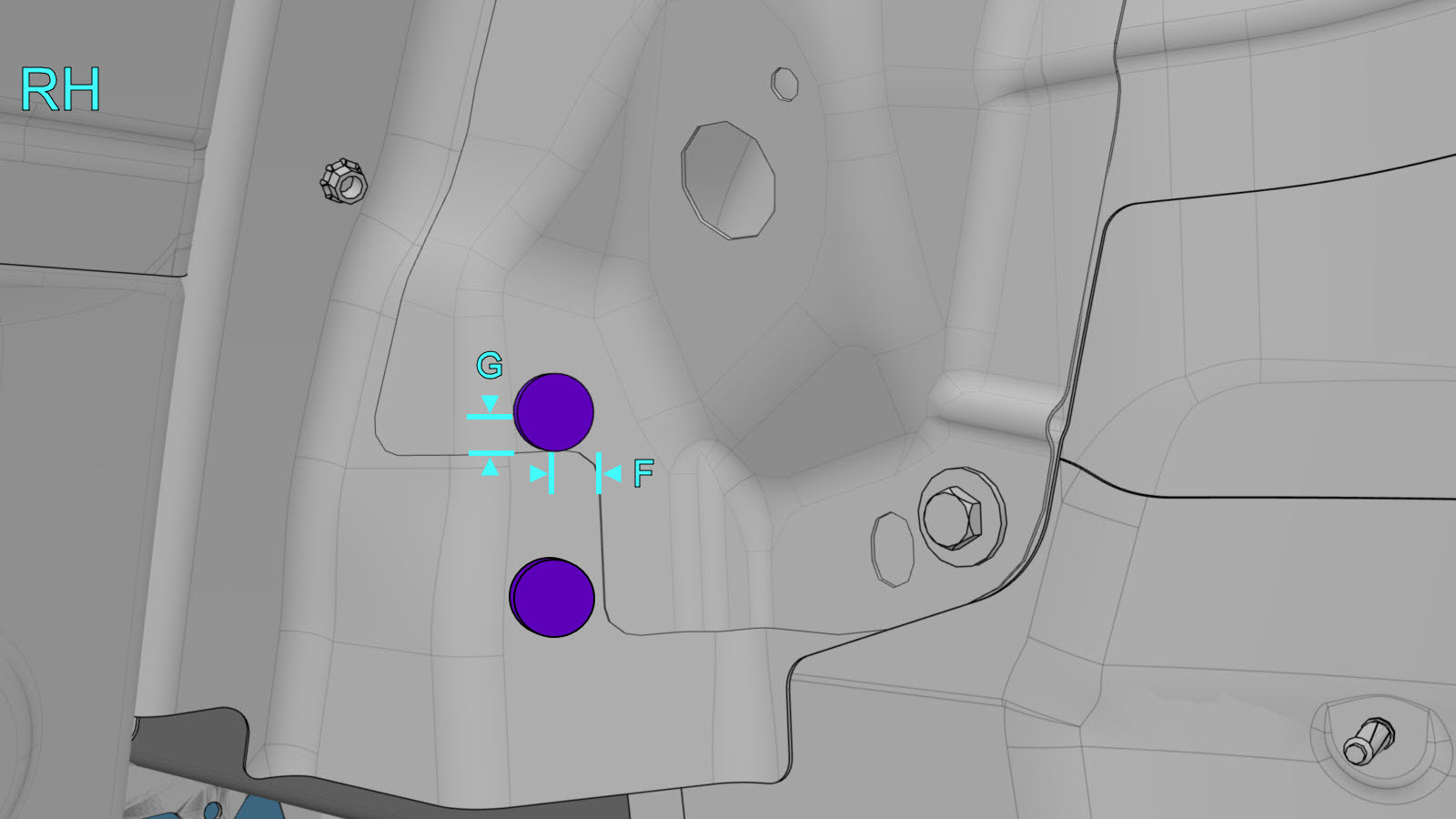

    或 高强度结构型铆钉，6.5 毫米
    • B = 64 毫米
    • C = 27 毫米
    • D = 23 毫米
    • E = 10 毫米
    • F = 28 毫米
    • G = 61 毫米
    • H = 43 毫米
  14. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  15. 安装新部件。
  16. 安装行李箱底板总成（整体）。
  17. 安装新后纵梁至下部围板加长板。
  18. 安装新后车身面板。
  19. 执行任何必要的维修后操作。
  20. 饰板 - 侧边 - 后备箱 - LH（拆卸和更换）。
  21. 饰板 - 侧 - 后备箱 - RH（拆卸和更换）。
  22. 轮拱内衬 - 后 - LH（拆卸和更换）。
  23. 母排 - 充电接口至高压电池（北美充电标准）（拆卸和更换）。
  24. 座椅座垫 - 下部 - 第二排（拆卸和更换）。
