Travessa da queda da bagageira (superior)
Código de correção:
10101805602
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

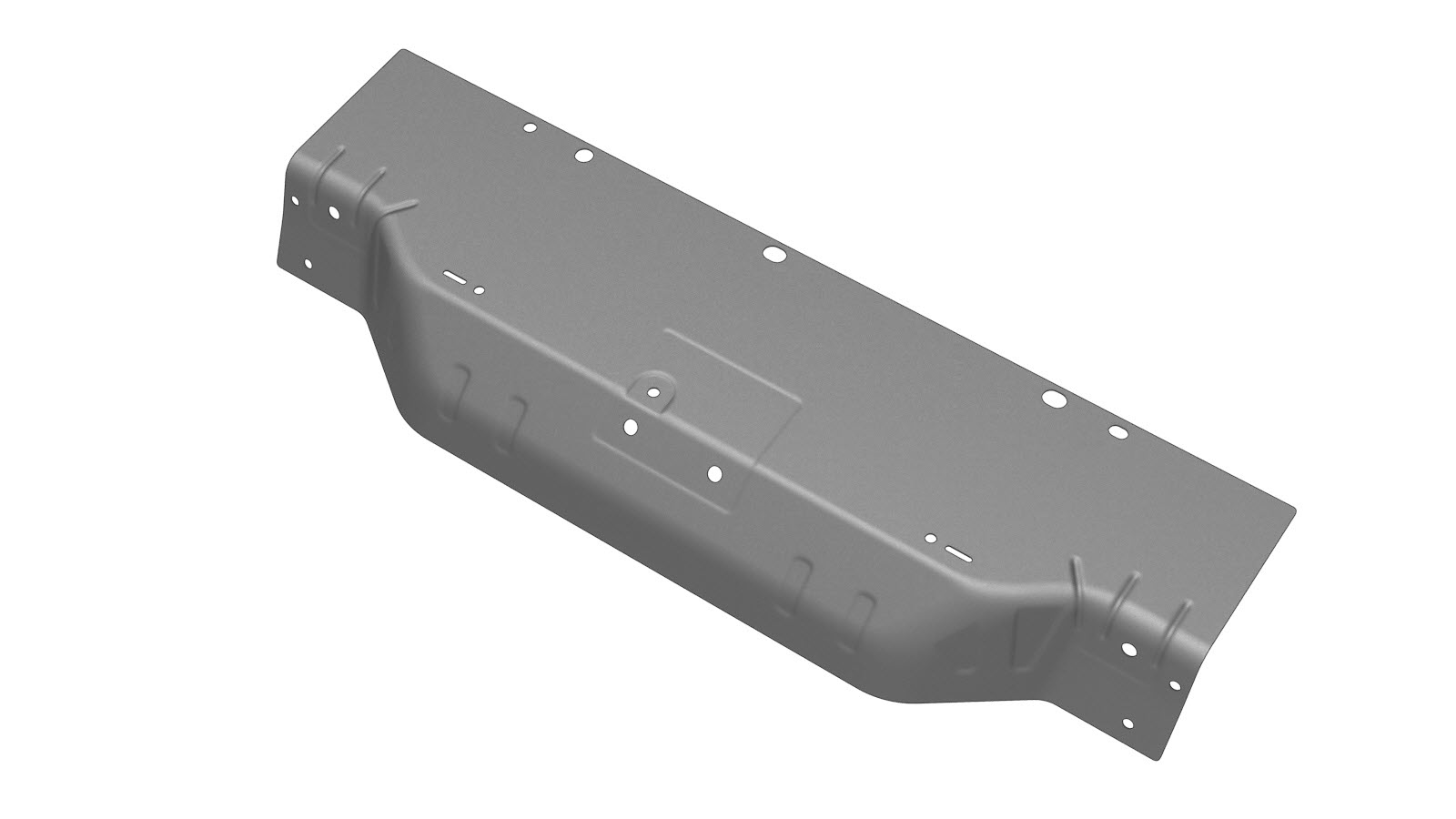

| 1 | ASY, TRUNK WATERFALL CROSSMEMBER UPPER (Travessa da queda da bagageira – superior) |
|
| 6 | ||
| 3 | ||
| 2 |
|
Número de peça Tesla 1007580-00-A. |
| 2 |
|
Número de peça Tesla 1006628-01-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o item Piso de cobertura do motor traseiro.
-
Retire o item Painel da queda da bagageira (veículos construídos até 21 de maio de 2024).
-

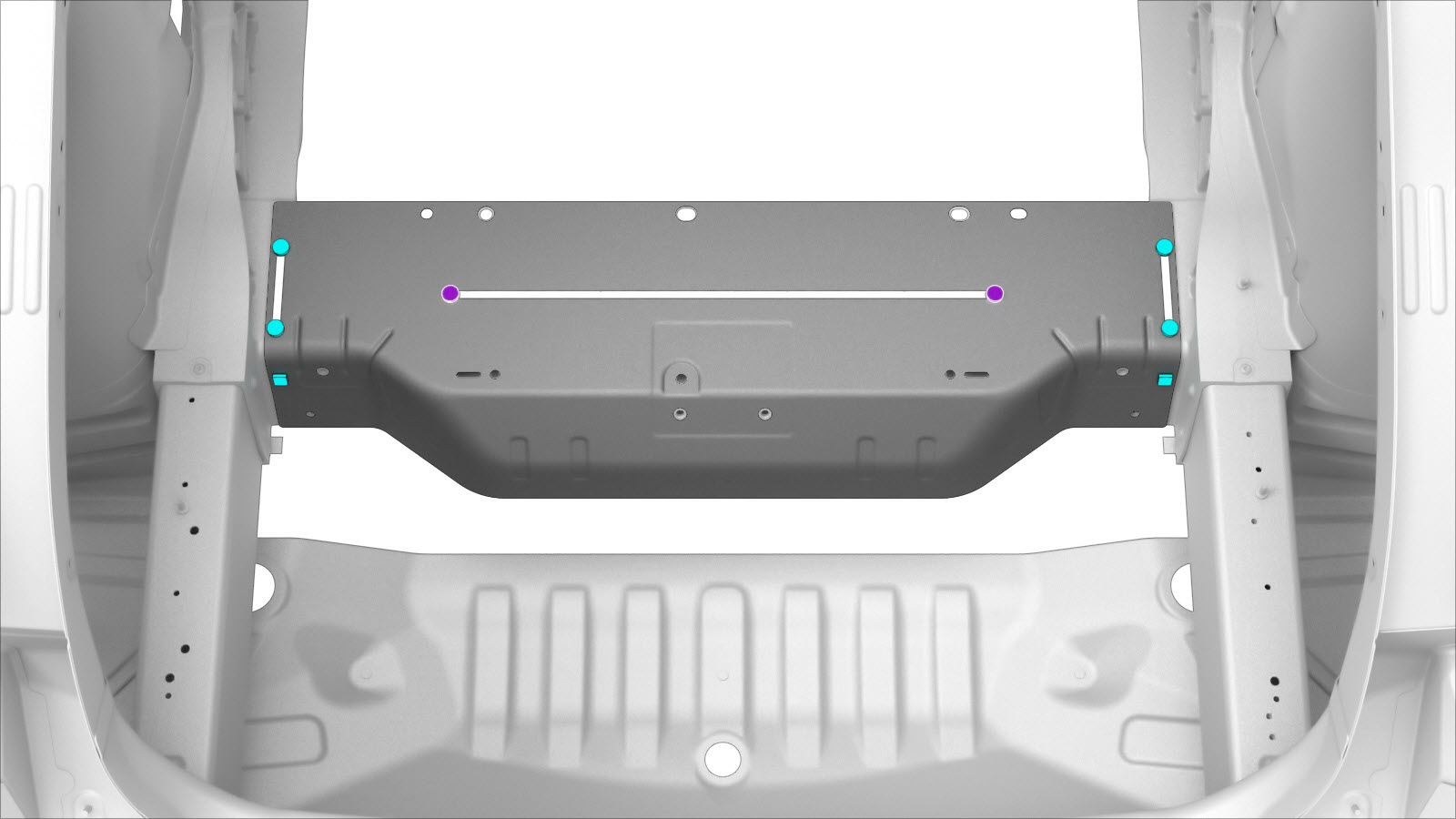

Remova o componente original.
-

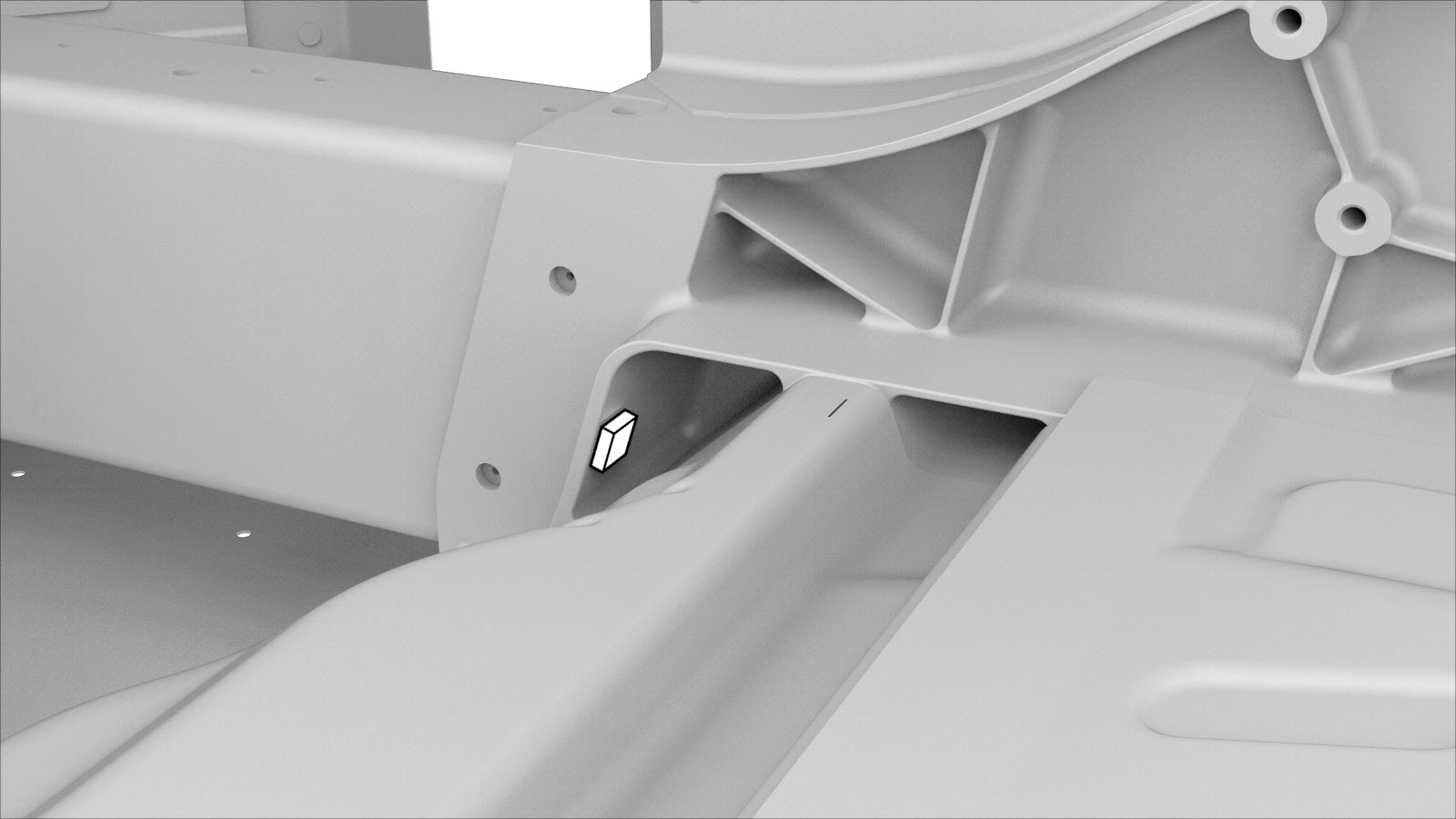

Fixe a porca na parte de trás do nó traseiro com adesivo estrutural.
-
Prepare a instalação.
ou
rebites estruturais de resistência elevada, 6,5 mm
ou
rebites de cabeça redonda estruturais, 6,5 mm
ou
parafusos
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-
Instale o novo componente ou componentes.
Aperte o parafuso a 25 Nm.
-
Instale o item Painel da queda da bagageira (veículos construídos até 21 de maio de 2024).
-
Instale o item Piso de cobertura do motor traseiro.
- Realize quaisquer operações pós-reparação necessárias.
