Locais de vedante para juntas

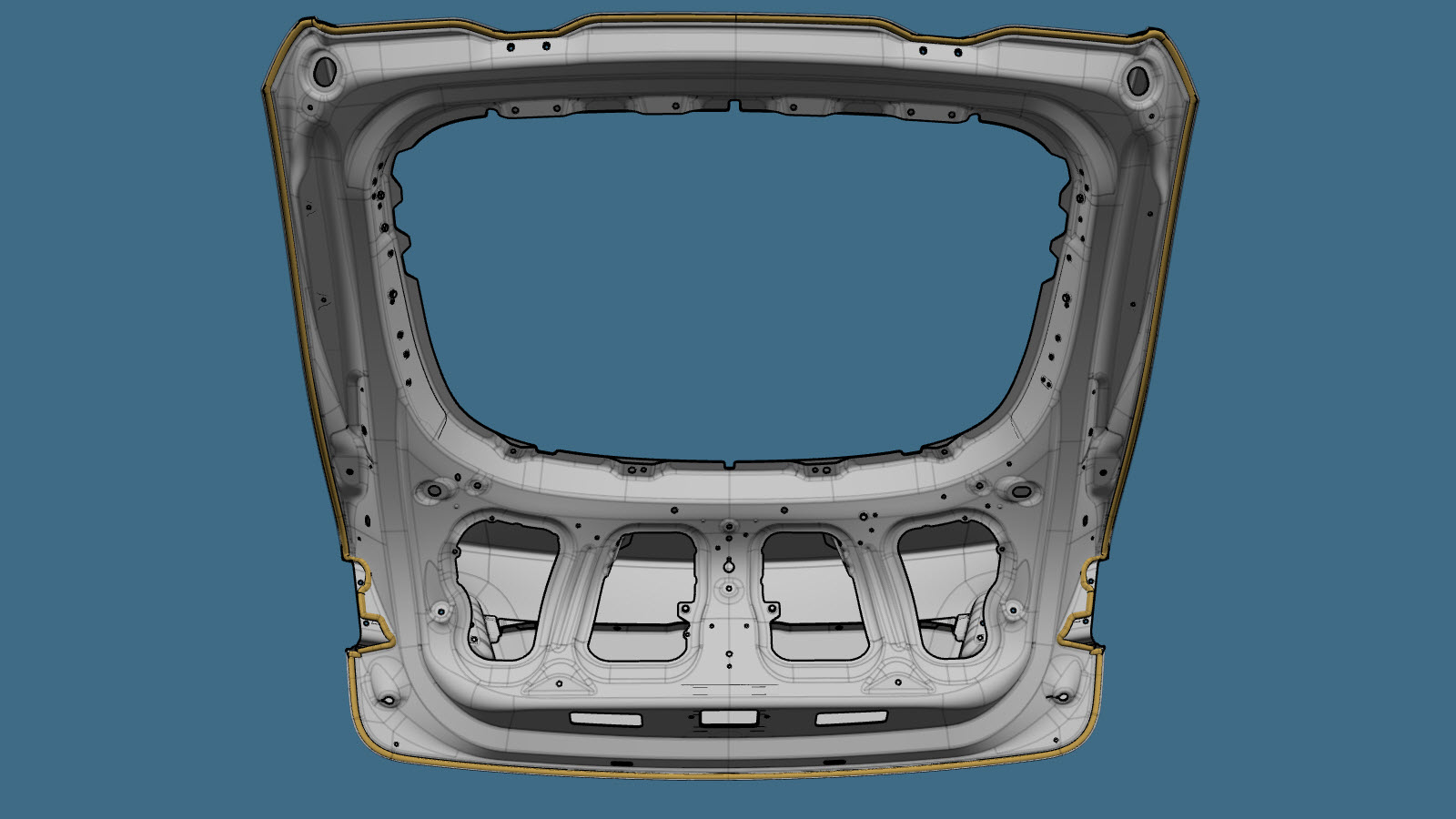

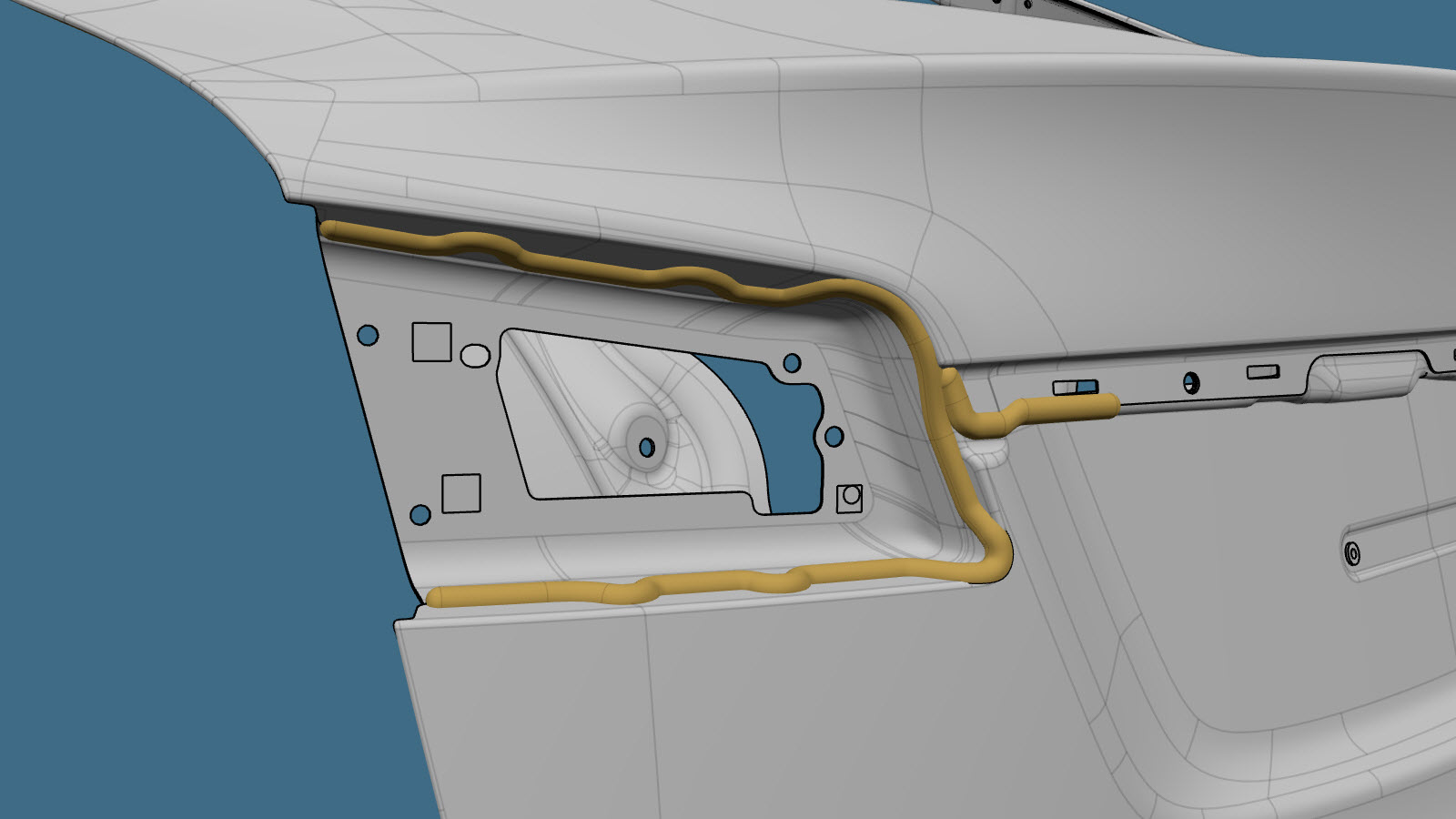

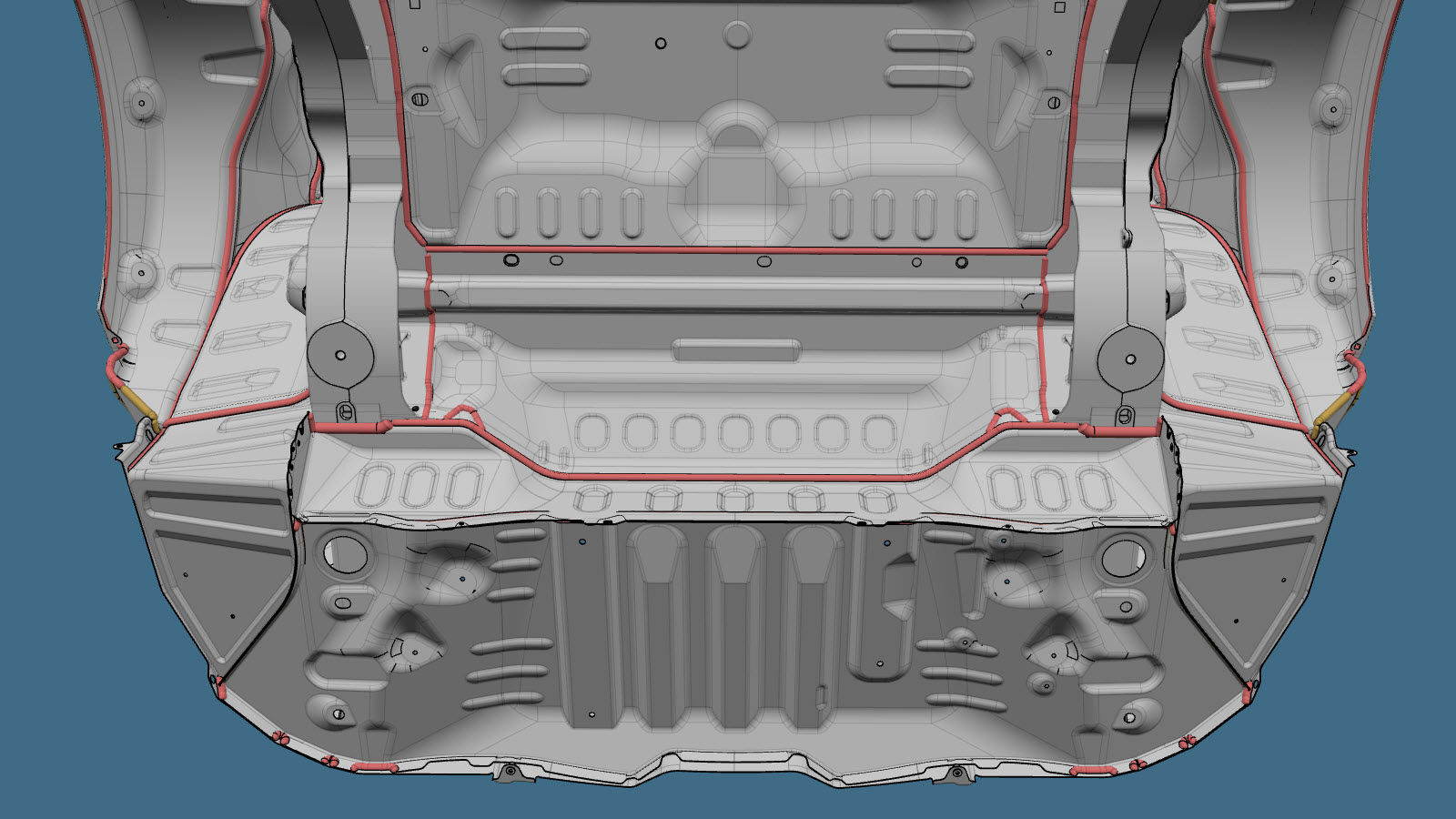

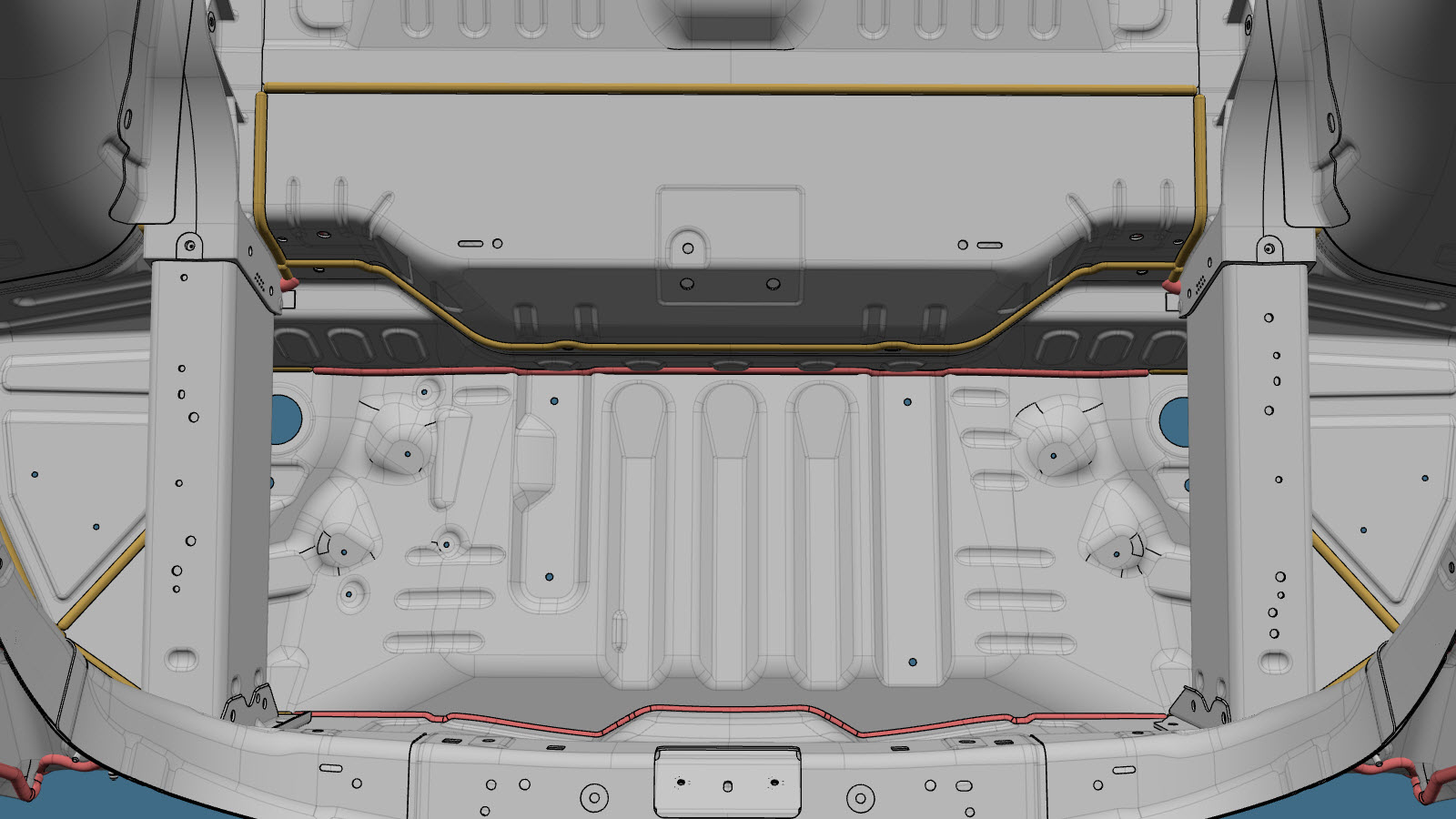

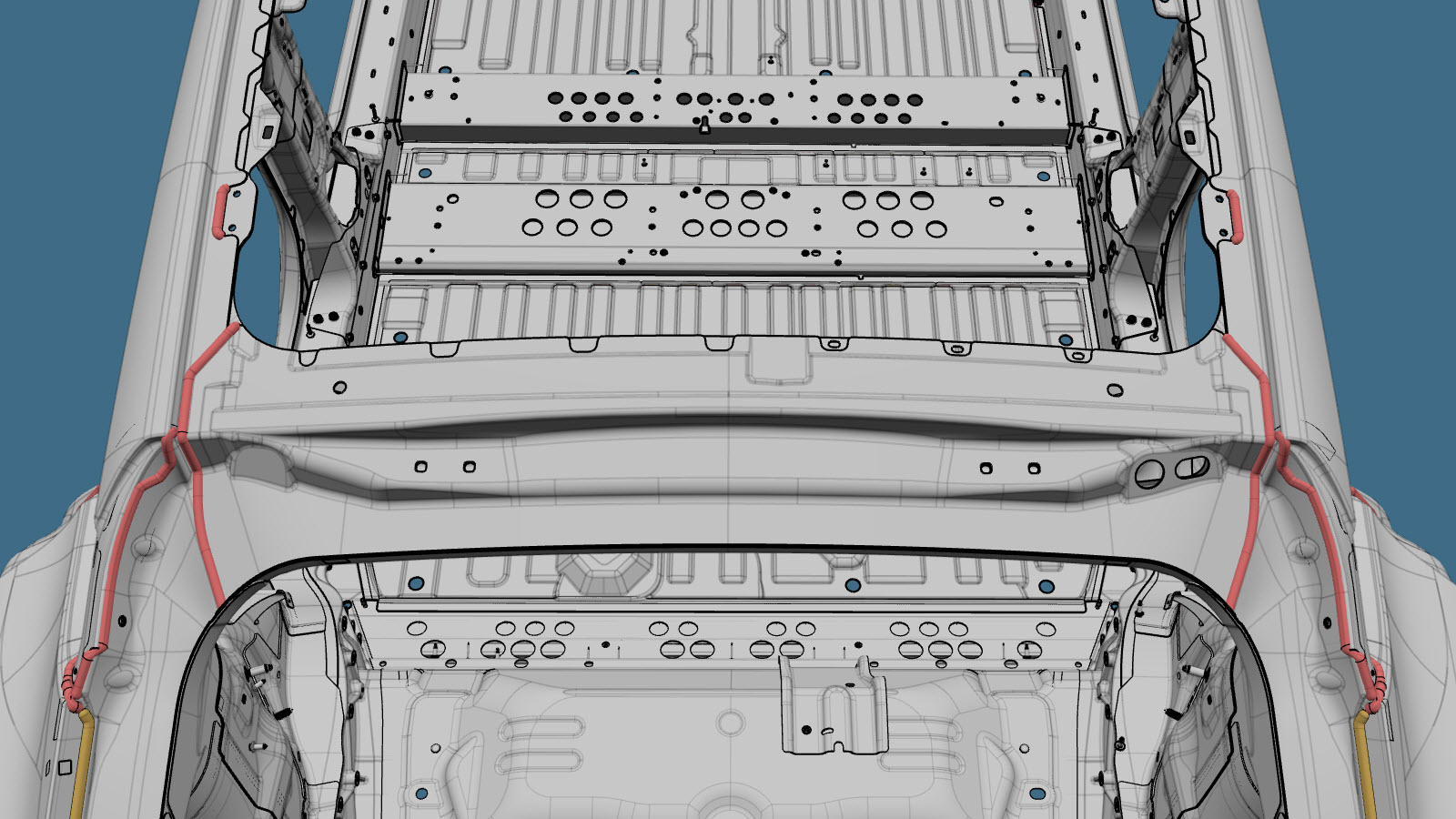

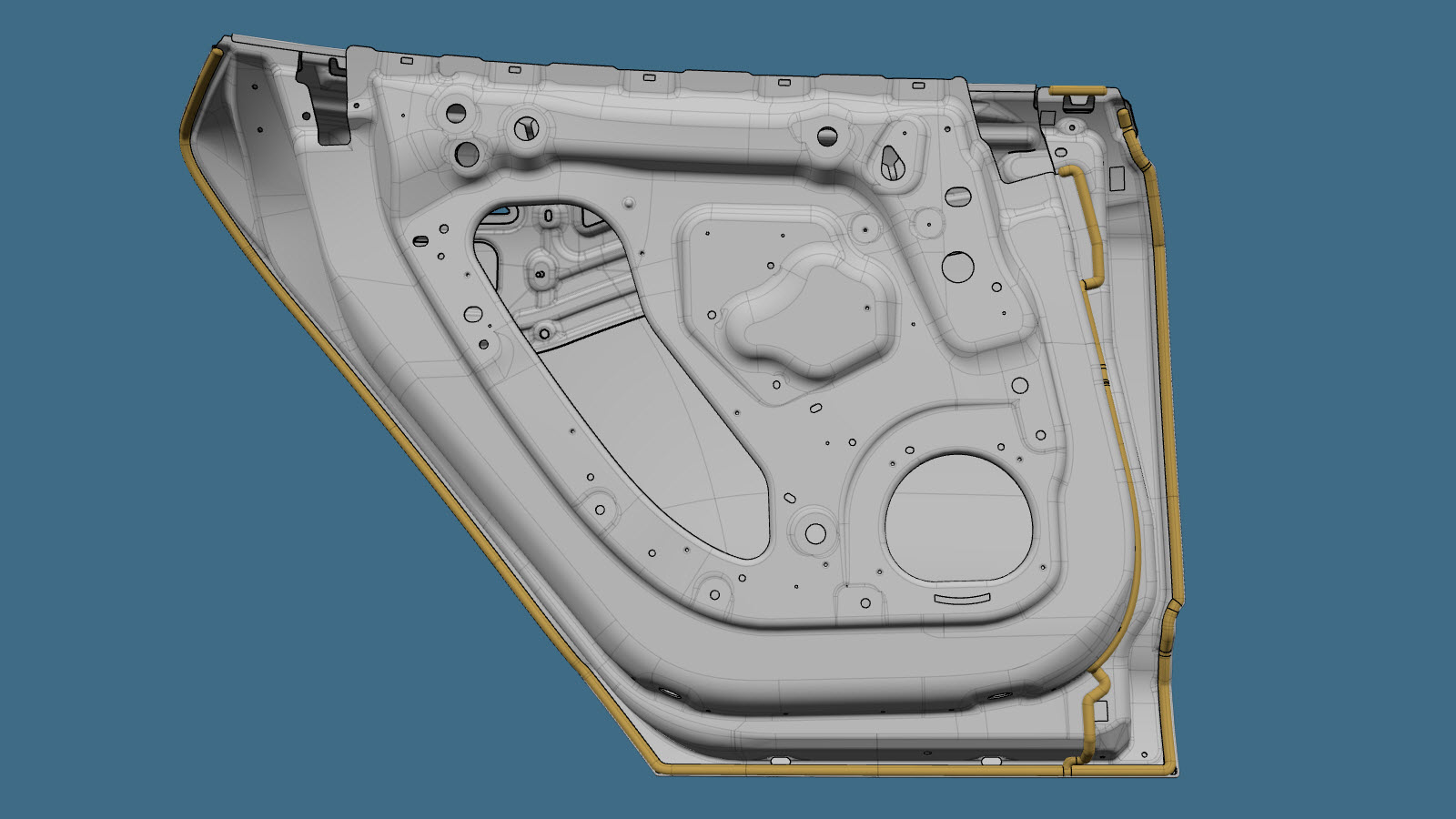

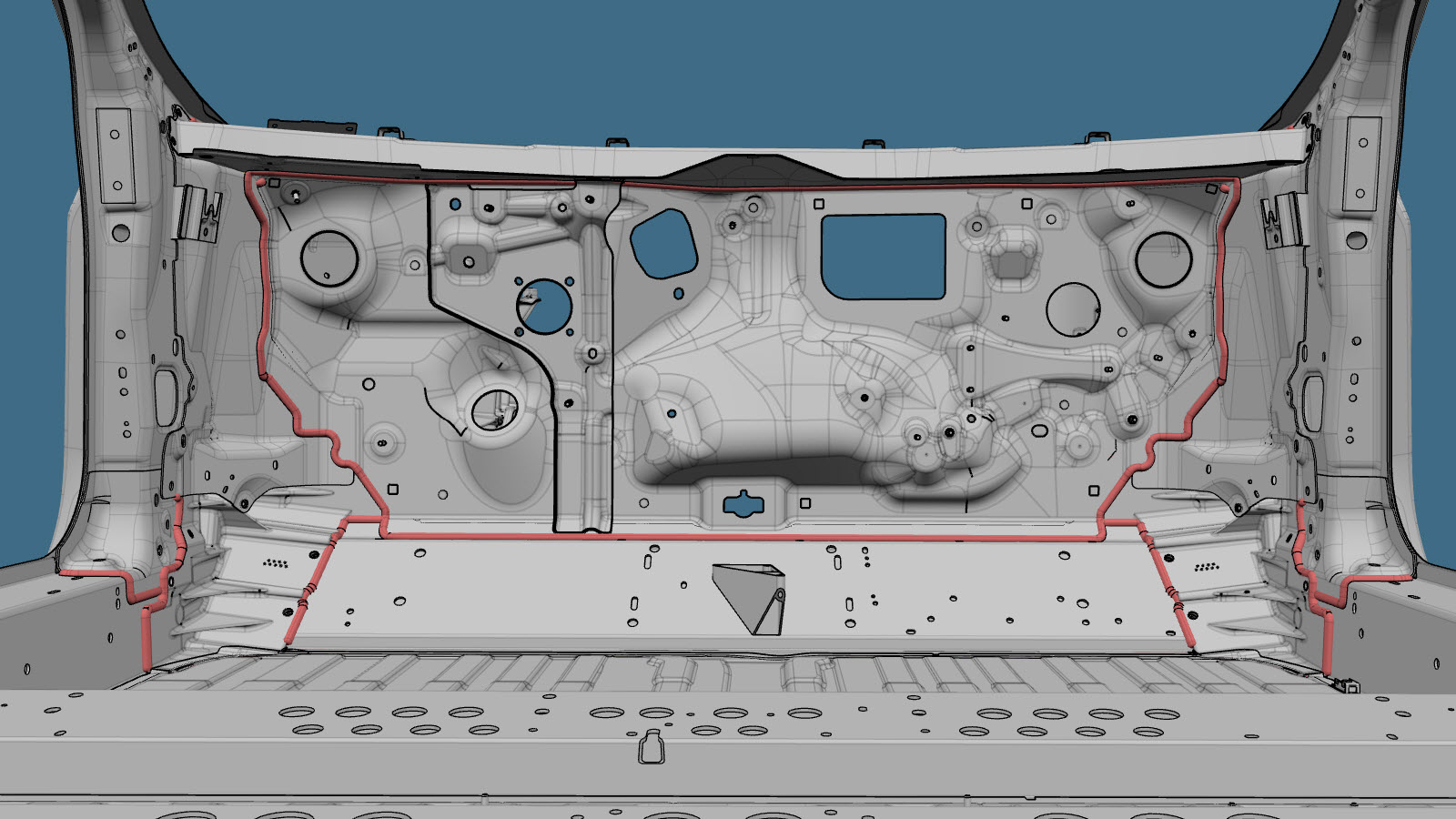

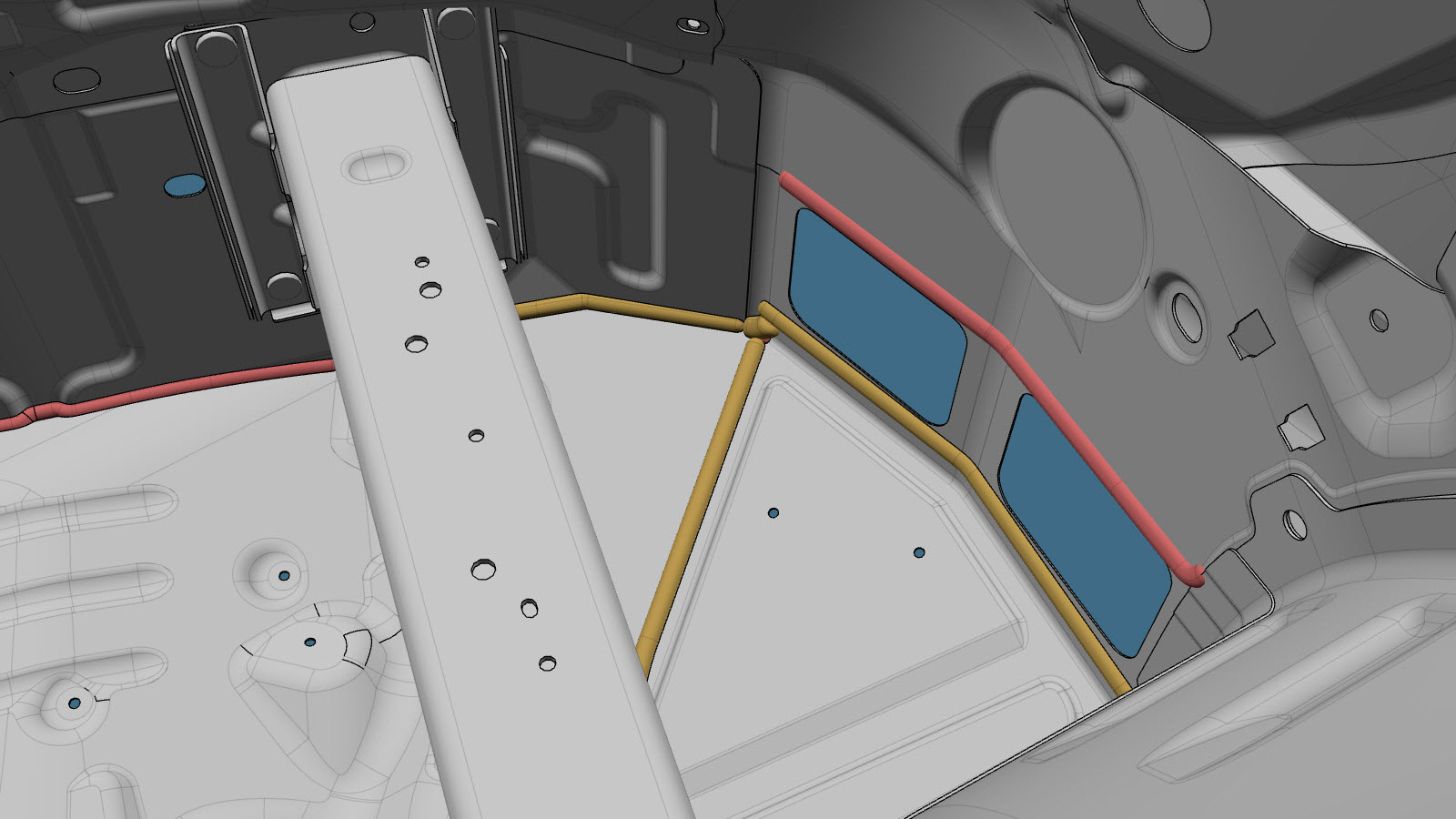

Mostra os locais onde o vedante para juntas foi aplicado aquando da construção do veículo e onde o vedante para juntas deve ser aplicado durante a reparação do veículo.

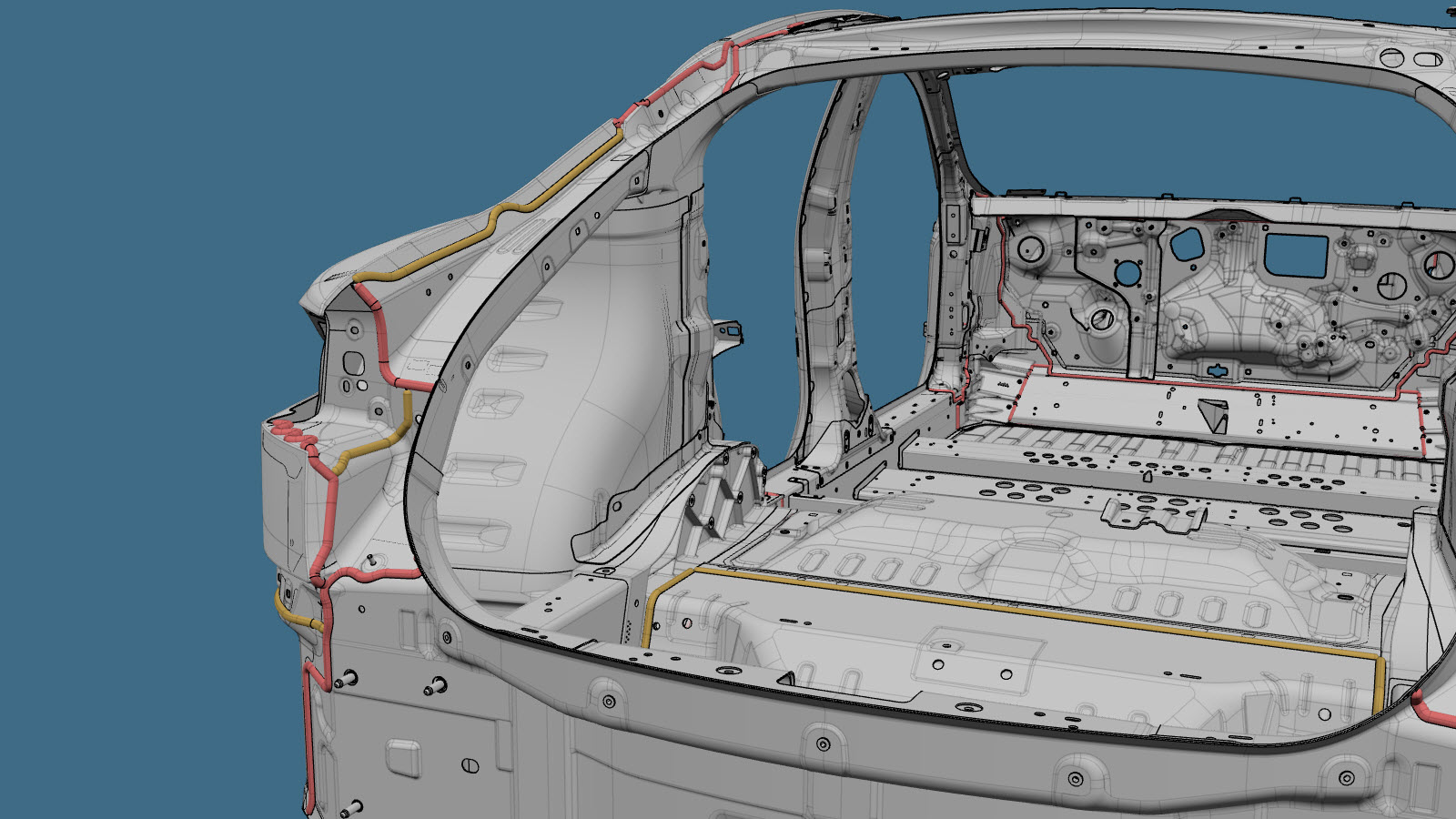

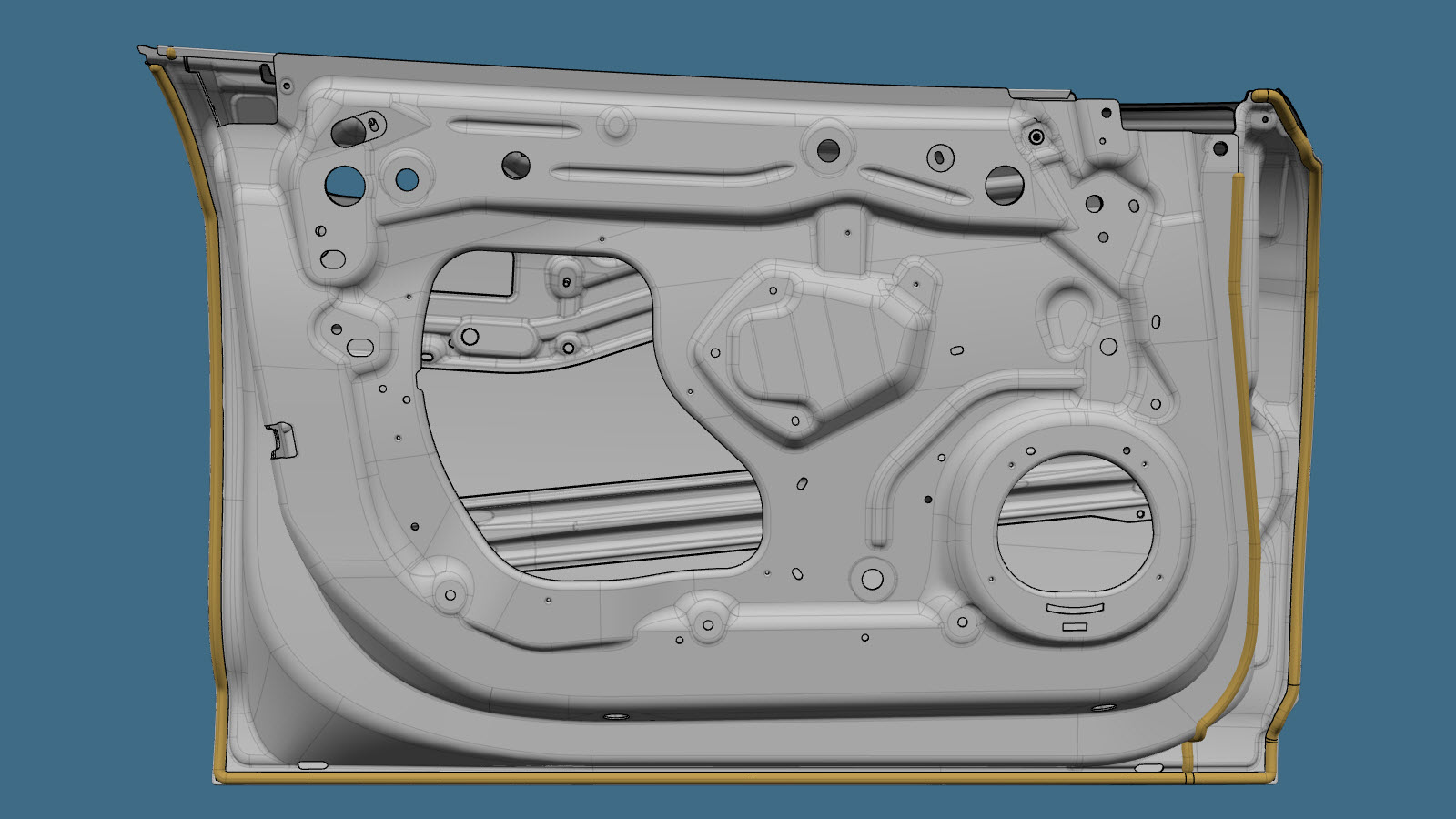

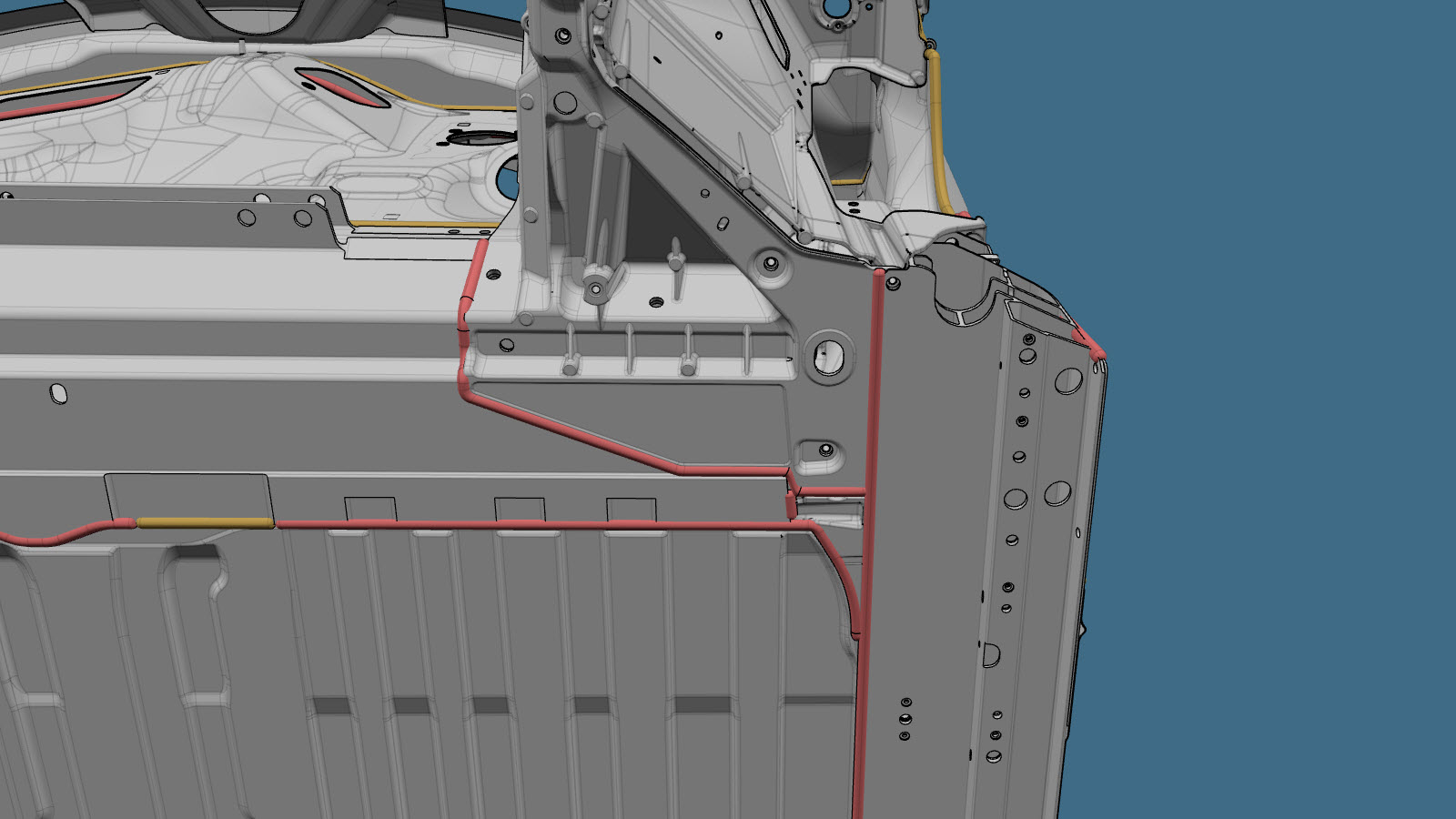

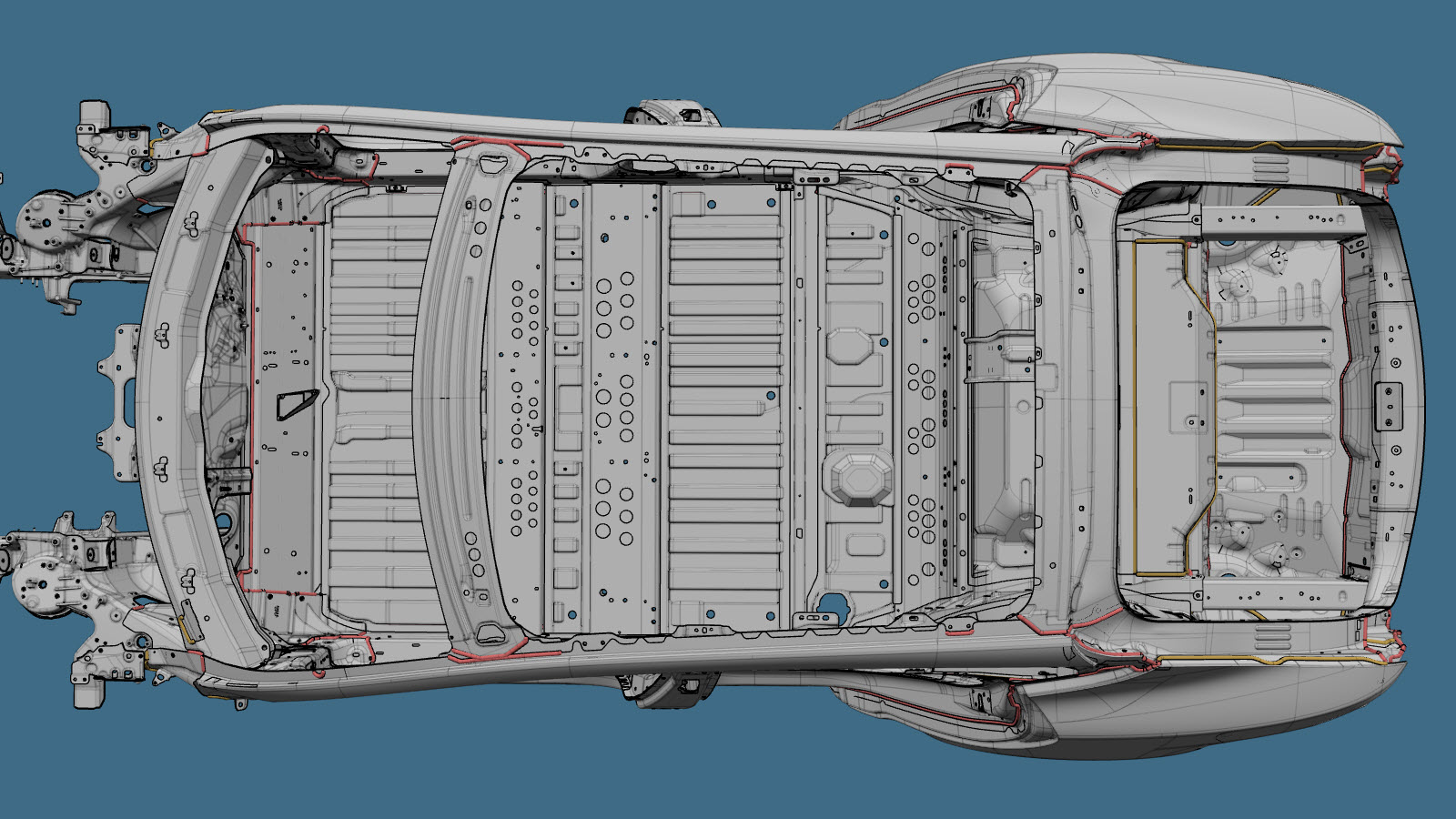

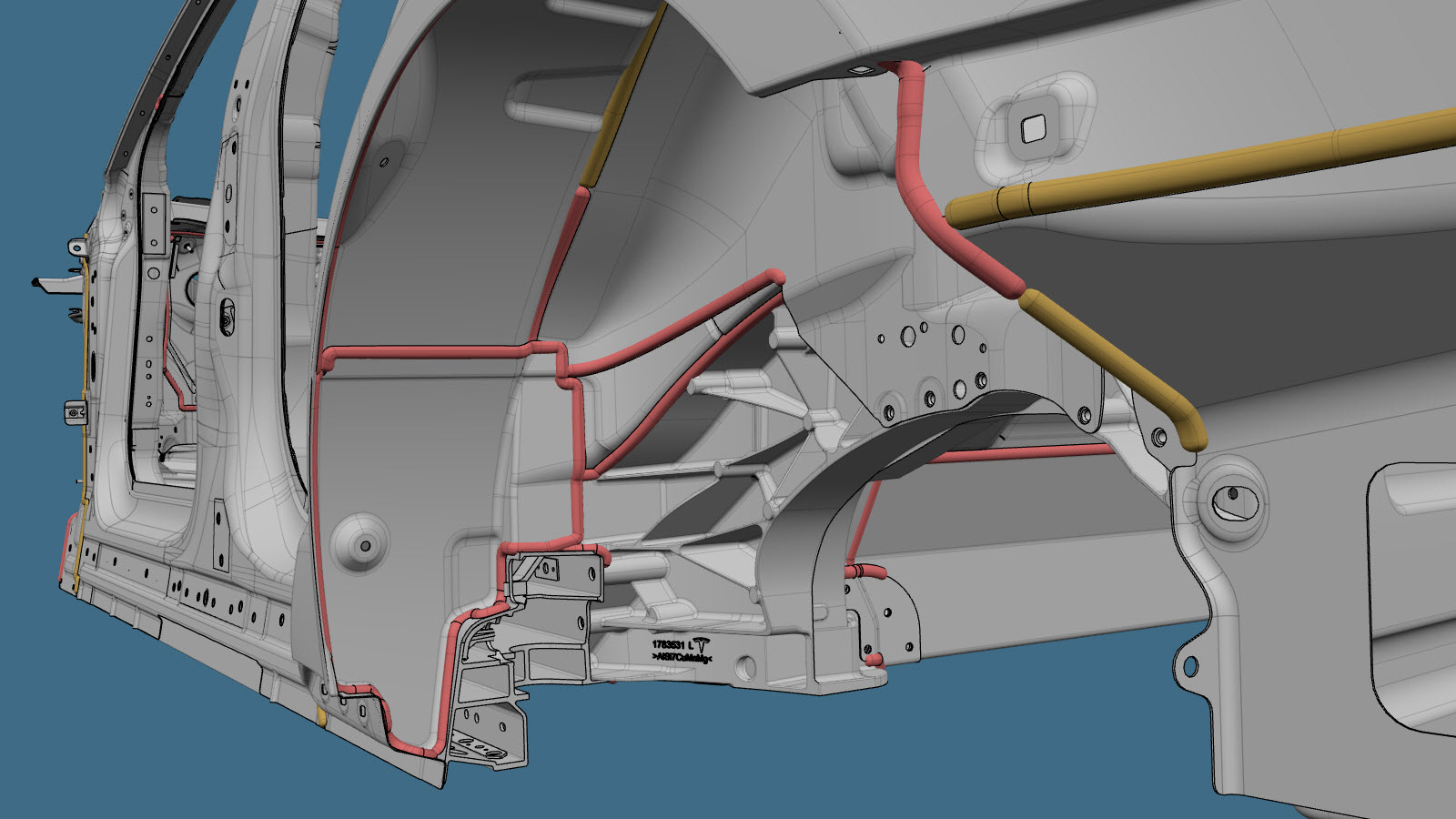

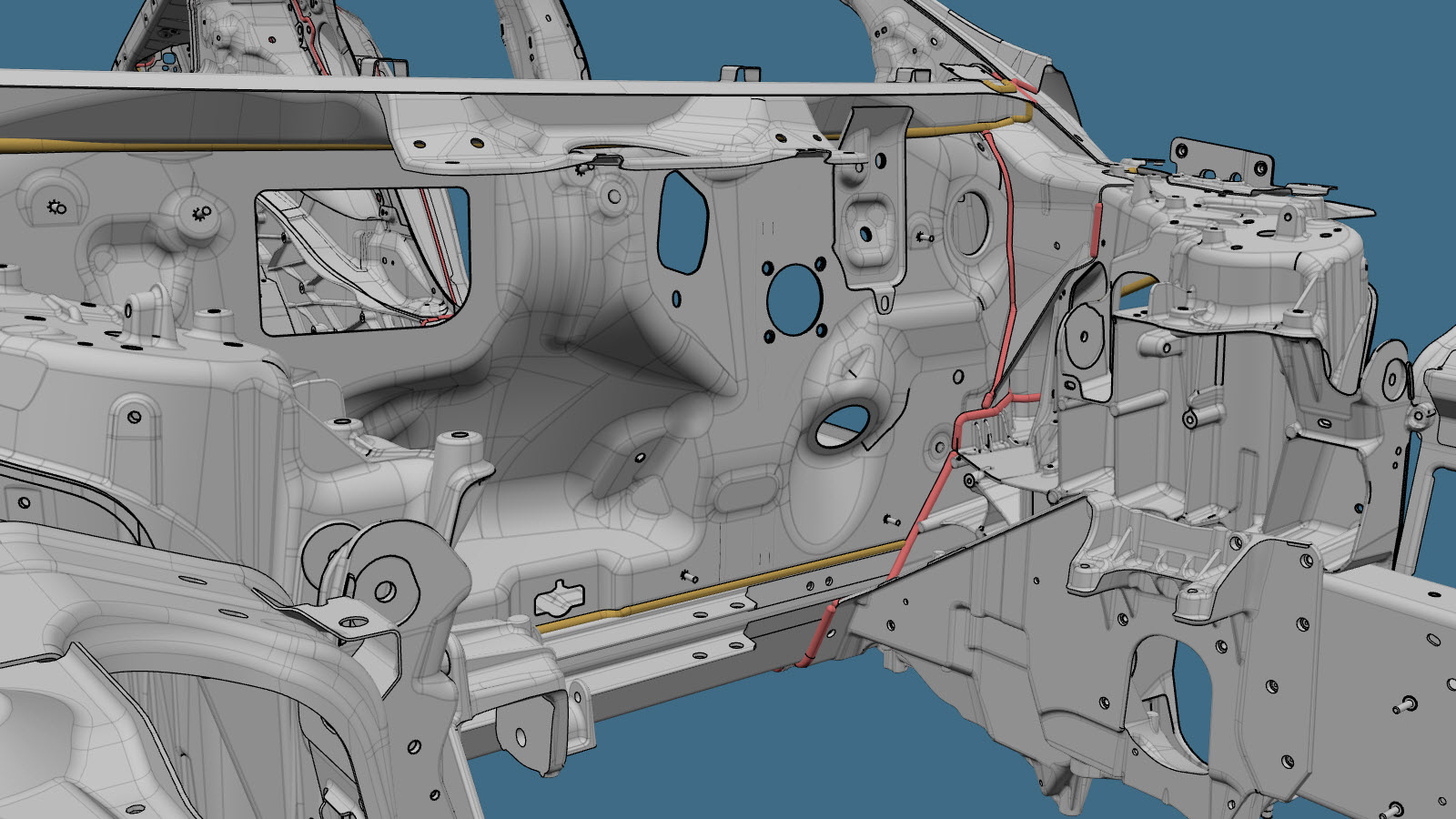

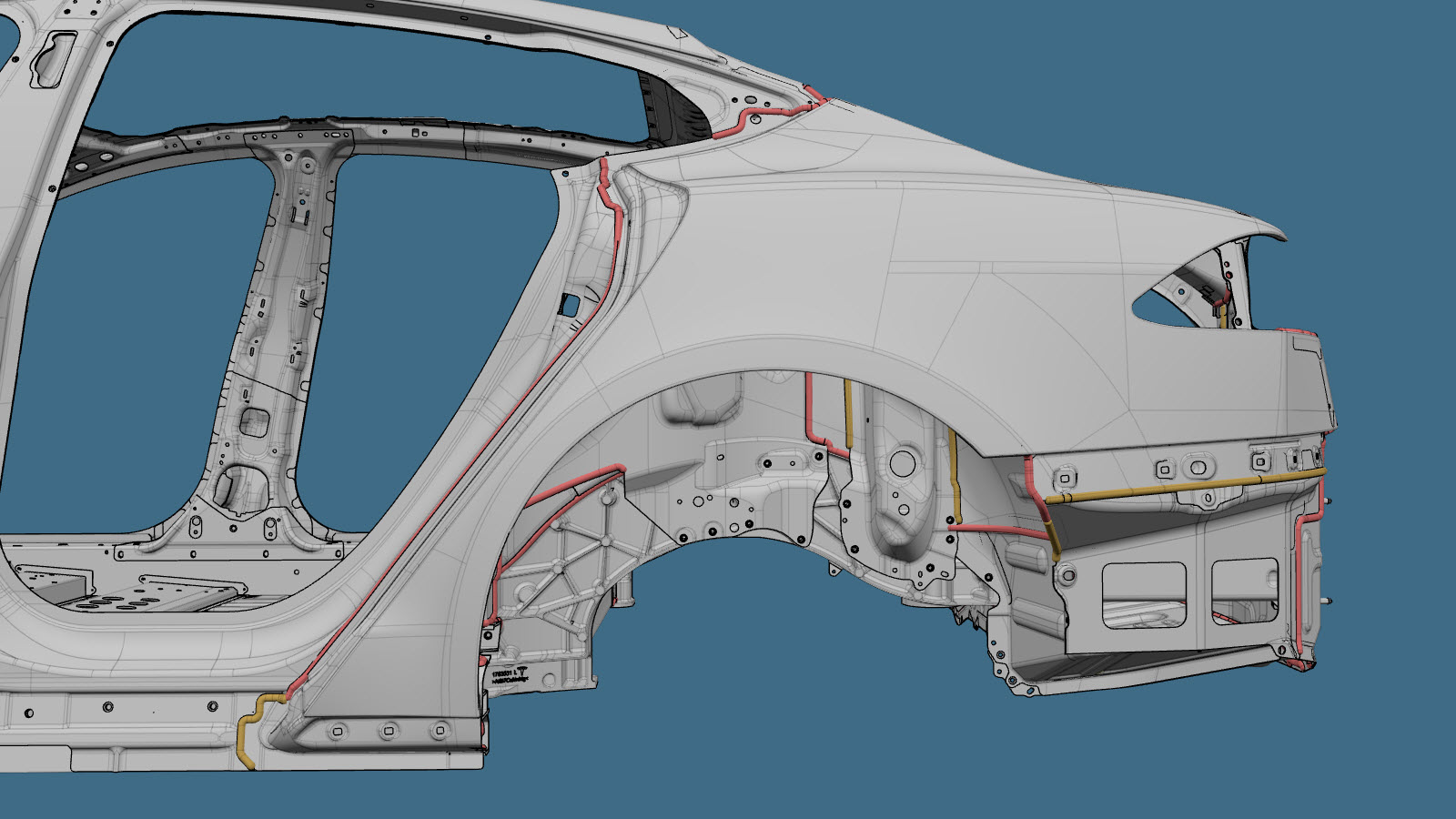

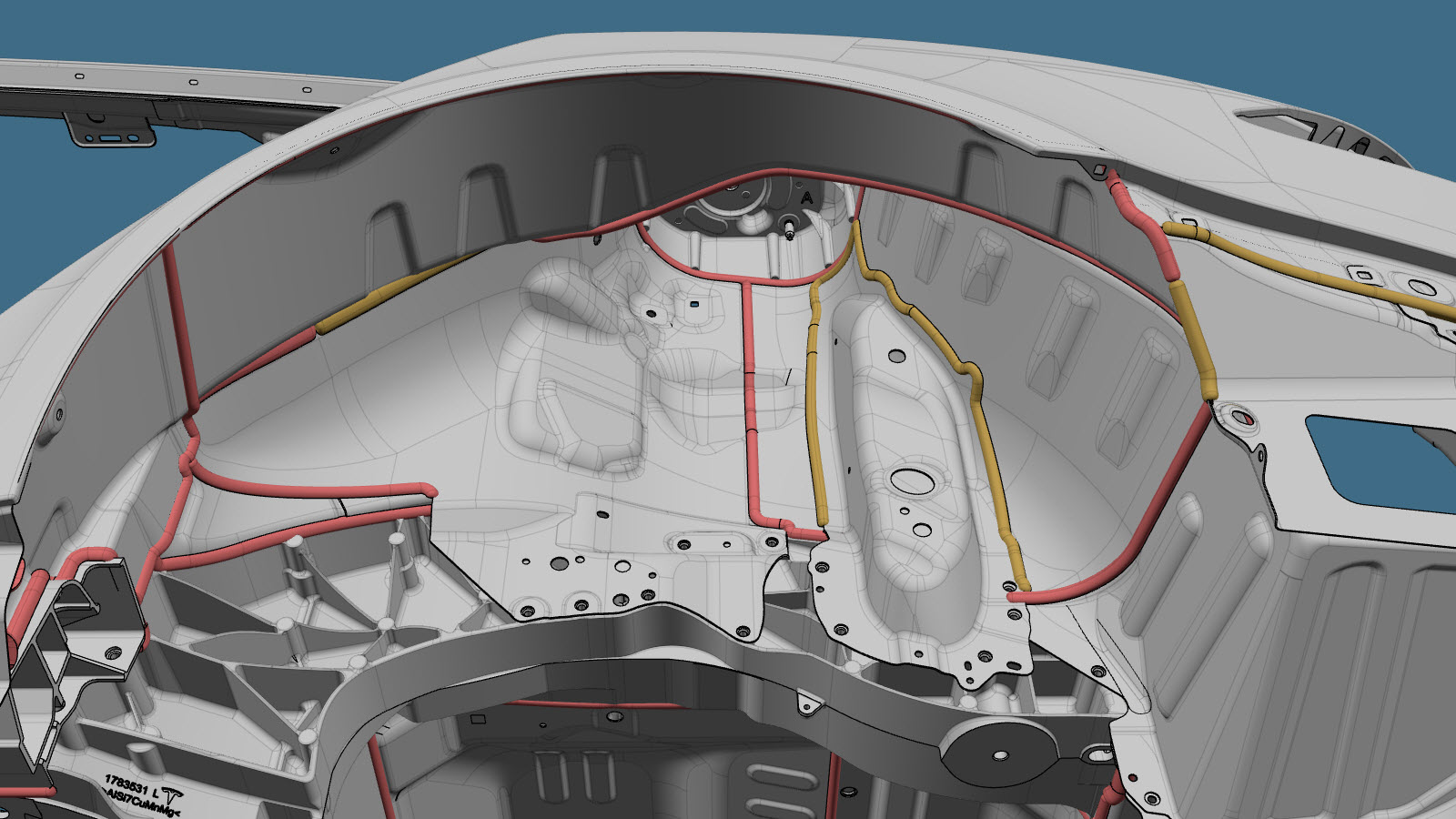

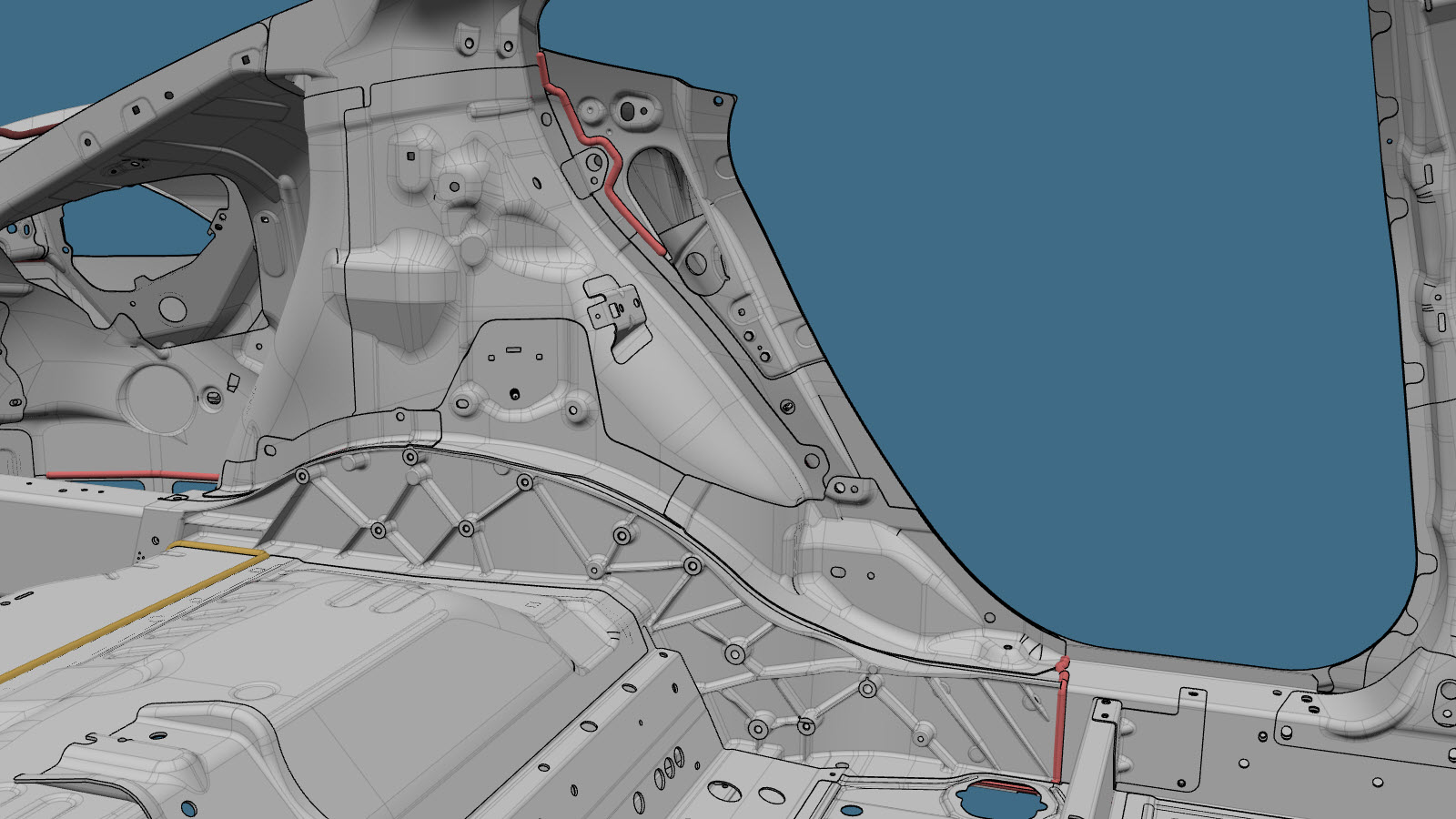

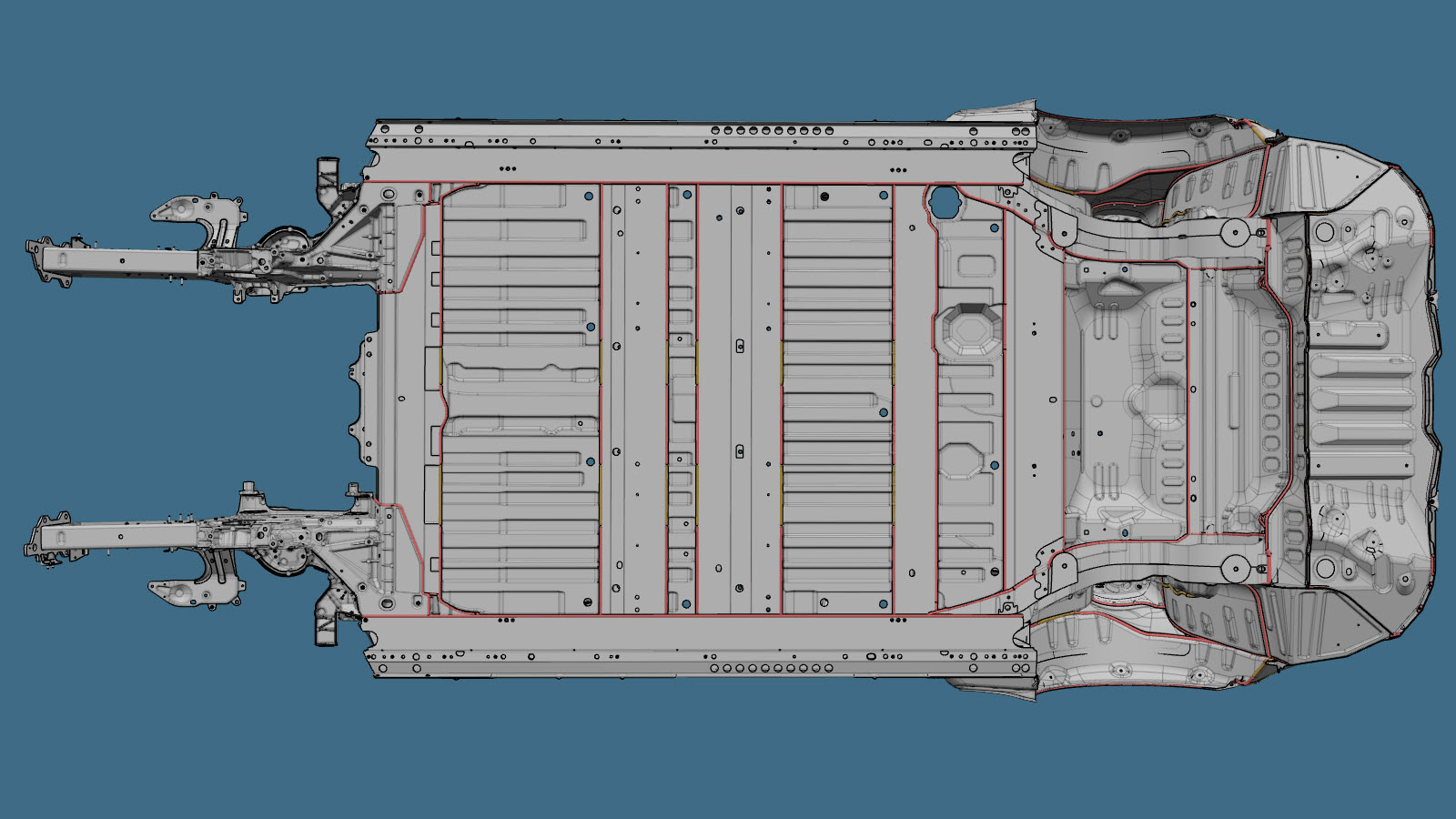

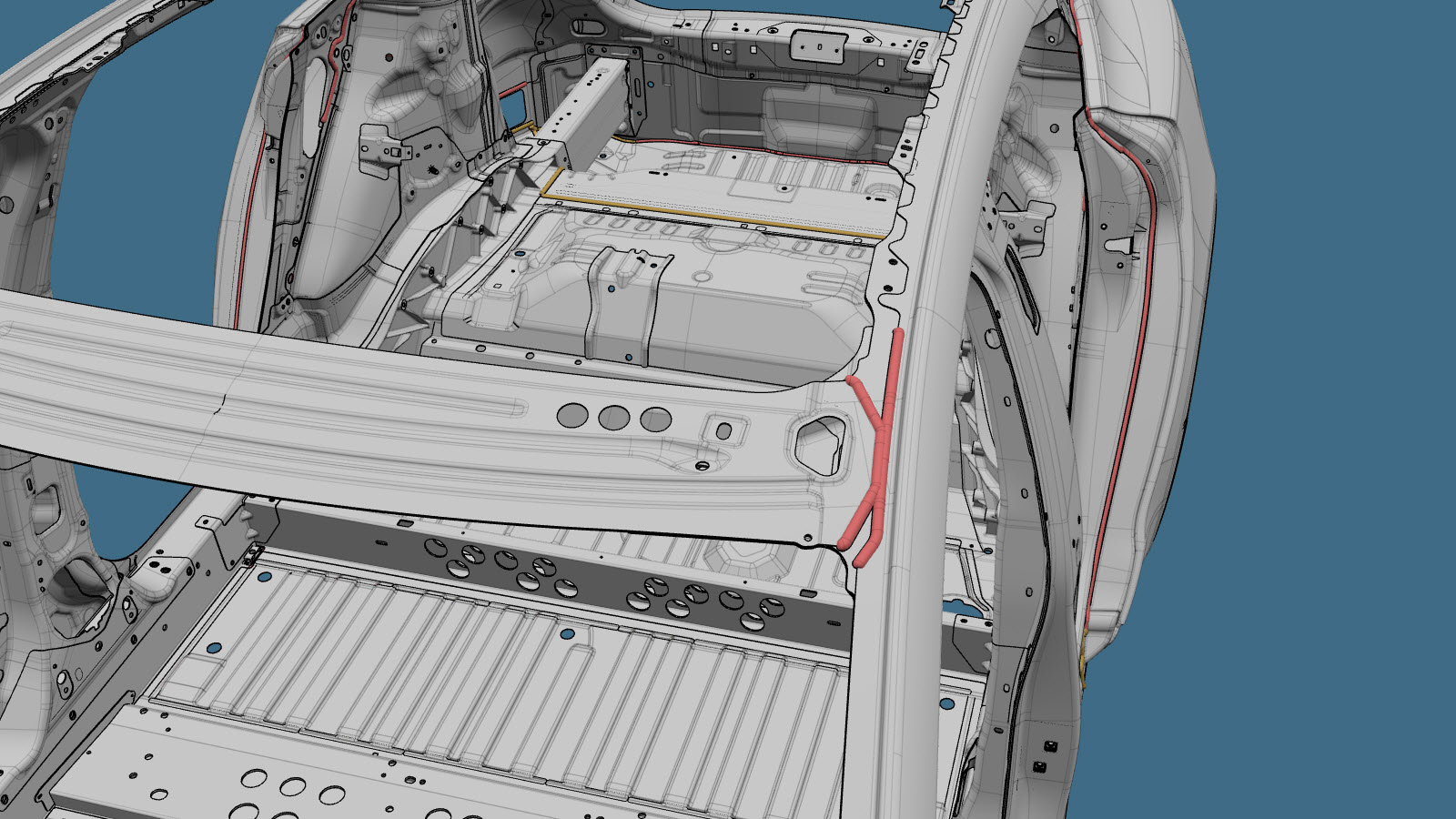

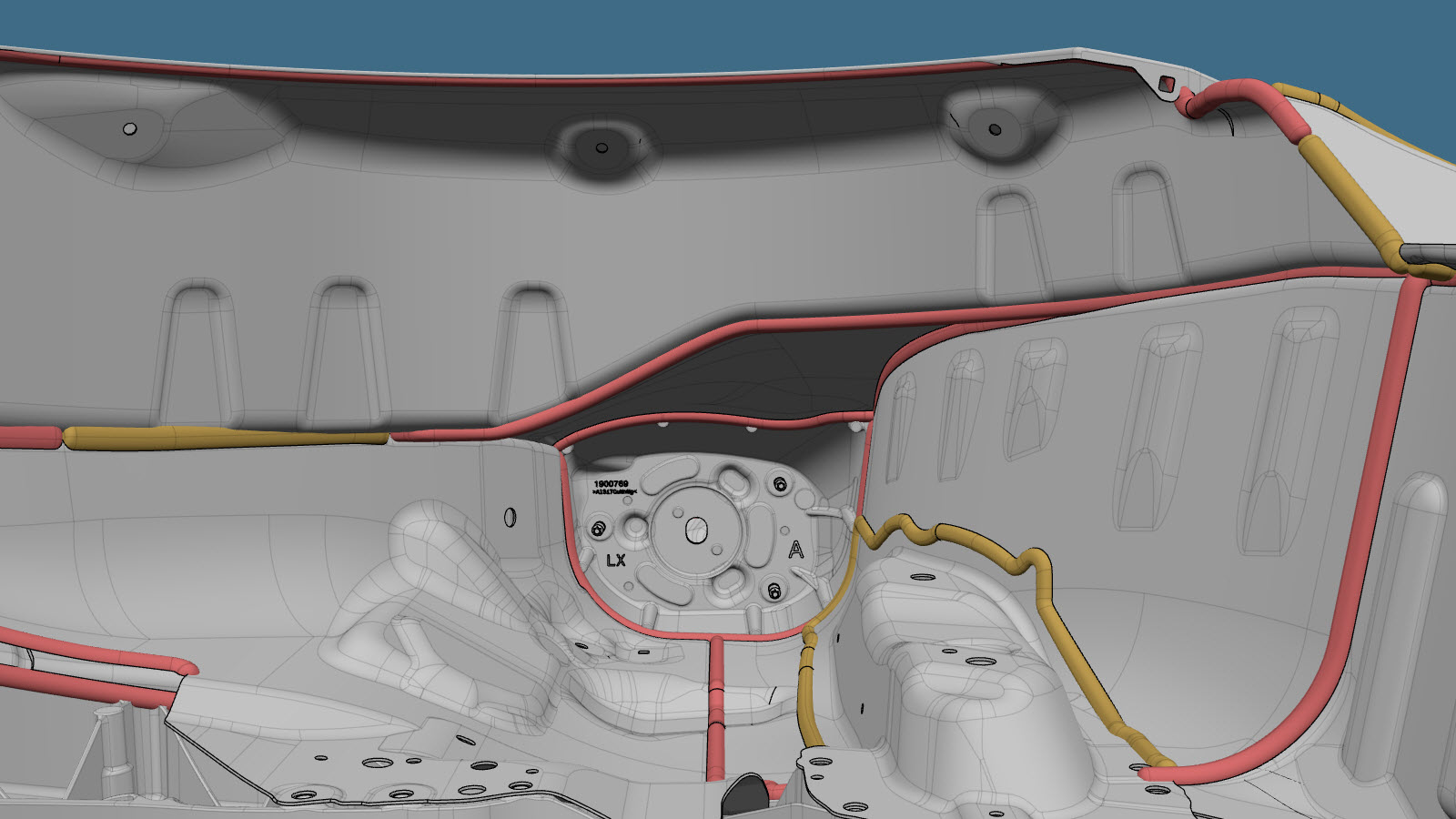

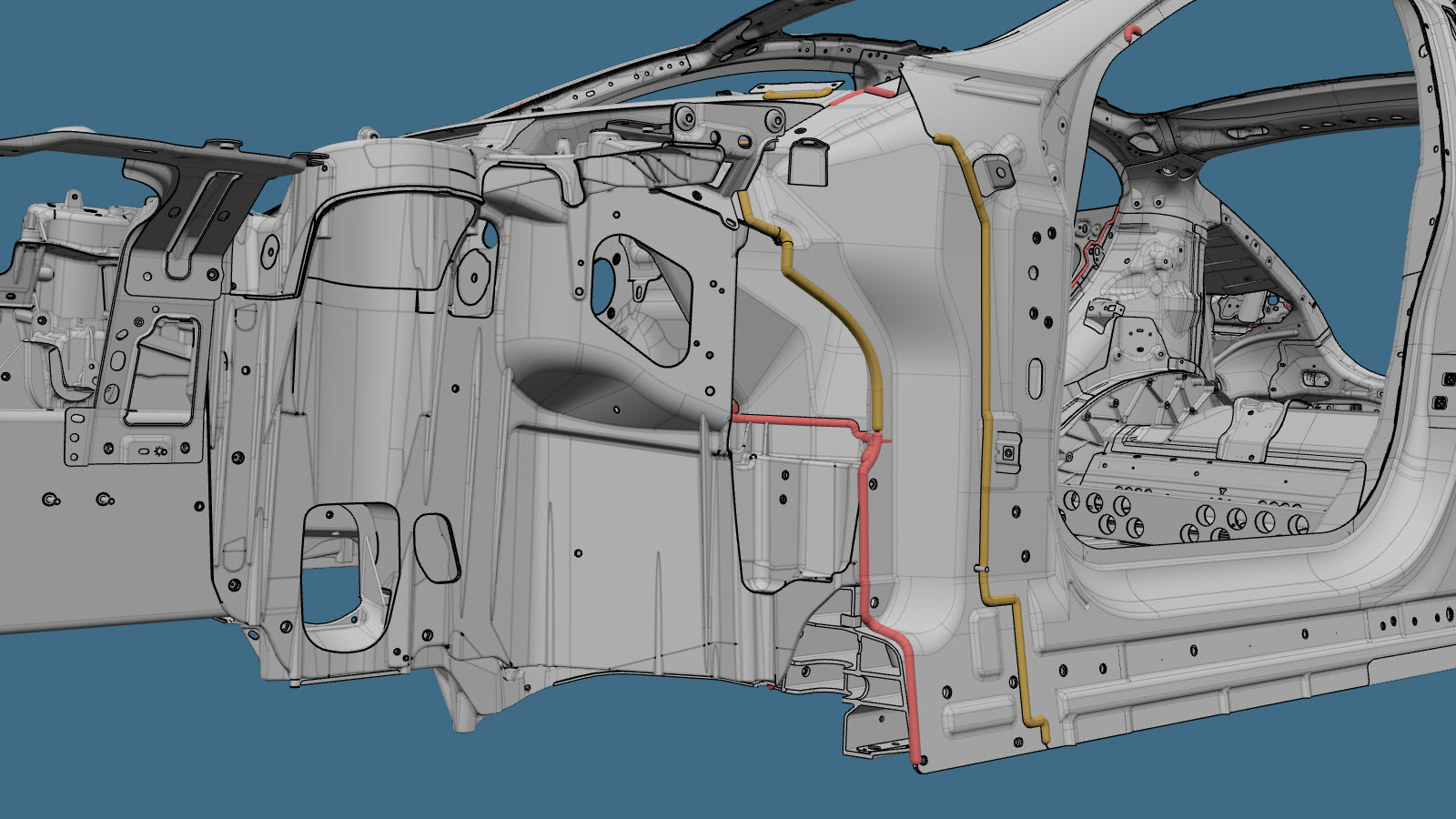

Nas seguintes imagens são utilizadas duas cores para indicar o vedante para juntas:
 | Vedante para juntas aplicado aquando da construção do veículo (aplicado na fábrica). |
 | O vedante para juntas que tem de ser aplicado na área de reparação como parte do procedimento de reparação. Nota Antes de aplicar o vedante para juntas, consulte a secção Aplicar vedante para juntas de Operações pós-reparação. Nota Ao aplicar vedante para juntas em qualquer área entre o conjunto de baterias de alta tensão e o piso, não aplique uma camada de vedante para juntas com mais de 2 mm de espessura. Certifique-se de que o vedante para juntas não exerce pressão em cima do conjunto de baterias de alta tensão nem em nenhum painel do piso. Nota Aplicar vedante para juntas de modo a não provocar problemas com o funcionamento de um componente de fecho (porta, capô, bagageira ou porta da bagageira) ou com a montagem de qualquer outro componente que possa ser fixo na área de reparação (farol, luz traseira, vidro do tejadilho). Consulte Produtos químicos aprovados para ver a lista de produtos de vedação para juntas aprovados. |
Nota
Os percursos do vedante para juntas apresentados visam indicar os locais onde o vedante para juntas deve ser aplicado, não representando o vedante para juntas real.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
