Parte superior da carenagem (veículos construídos a ou após 20 de novembro de 2021)

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Verificar se este é o procedimento de reparação correto

Se o veículo tiver sido construído:

Após 20 de novembro de 2021, utilize este procedimento de reparação.

A 20 de novembro de 2021:

Retire quaisquer componentes necessários para ver a parte do conjunto lateral da carenagem que está fixa à parte superior da carenagem.

Se a parte superior da carenagem estiver fixa ao conjunto lateral da carenagem conforme ilustrado abaixo:


	Utilize este procedimento de reparação – Parte superior da carenagem (veículos construídos a ou após 20 de novembro de 2021).
	Não utilize este procedimento. Em vez deste, utilize o procedimento de reparação Parte superior da carenagem (veículos construídos até 20 de novembro de 2021).

Até 19 de novembro de 2021, utilize o procedimento de reparação Parte superior da carenagem (veículos construídos até 20 de novembro de 2021).

Lista de peças


Quantidade	Descrição	Imagem/Notas
1	ASY - COWL TOP (Parte superior da carenagem)
2	Rebite estrutural de resistência elevada, 6,5 mm
12	Rebite de cabeça redonda estrutural, 6,5 mm
11	Rebite oco S08
3	Rebite oco S48
4	Parafuso , HF M6X18 PC88 MAT	Número de peça Tesla 1006529-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

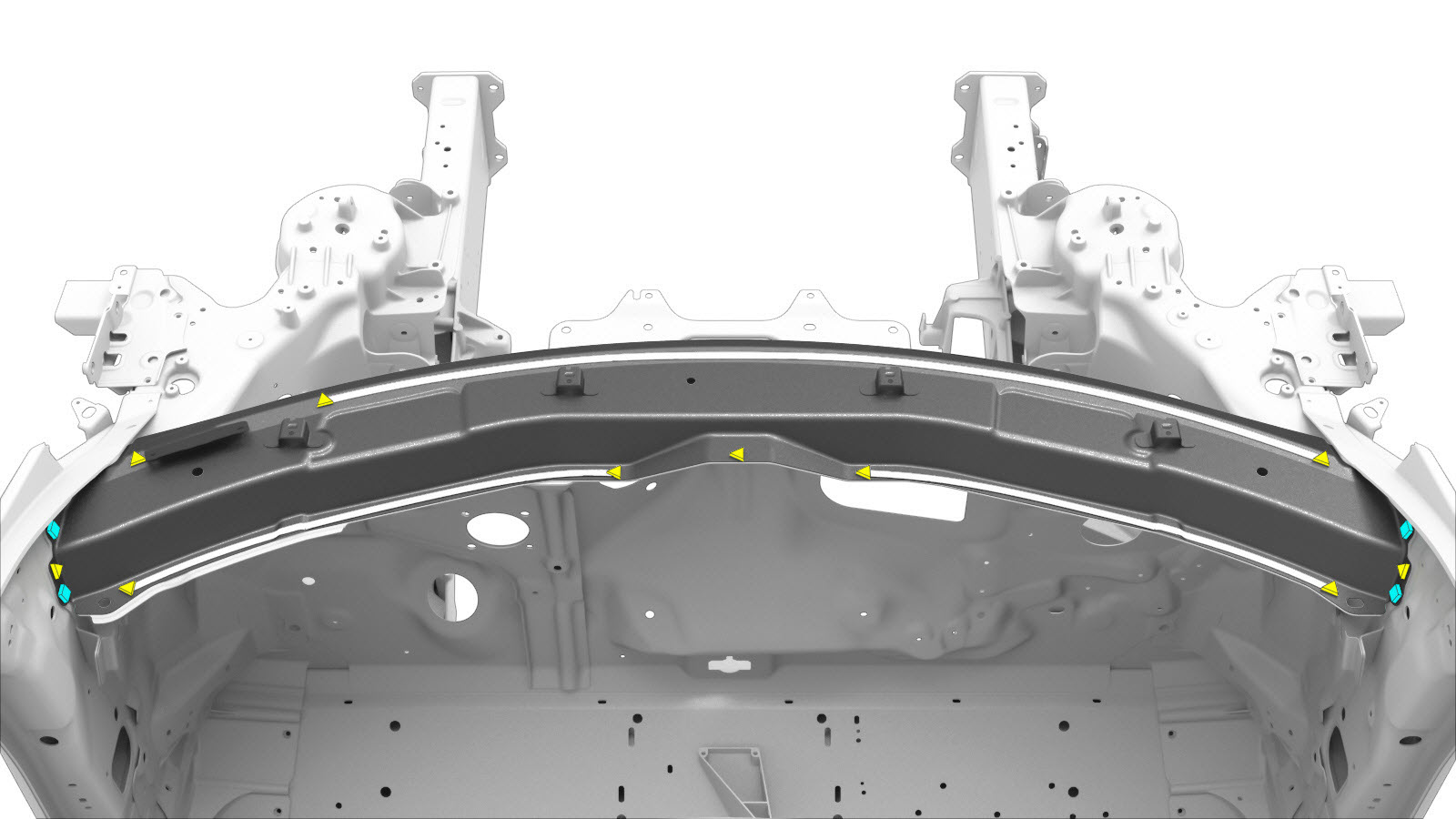

Remova o componente original.

ou soldaduras por pontos de fábrica

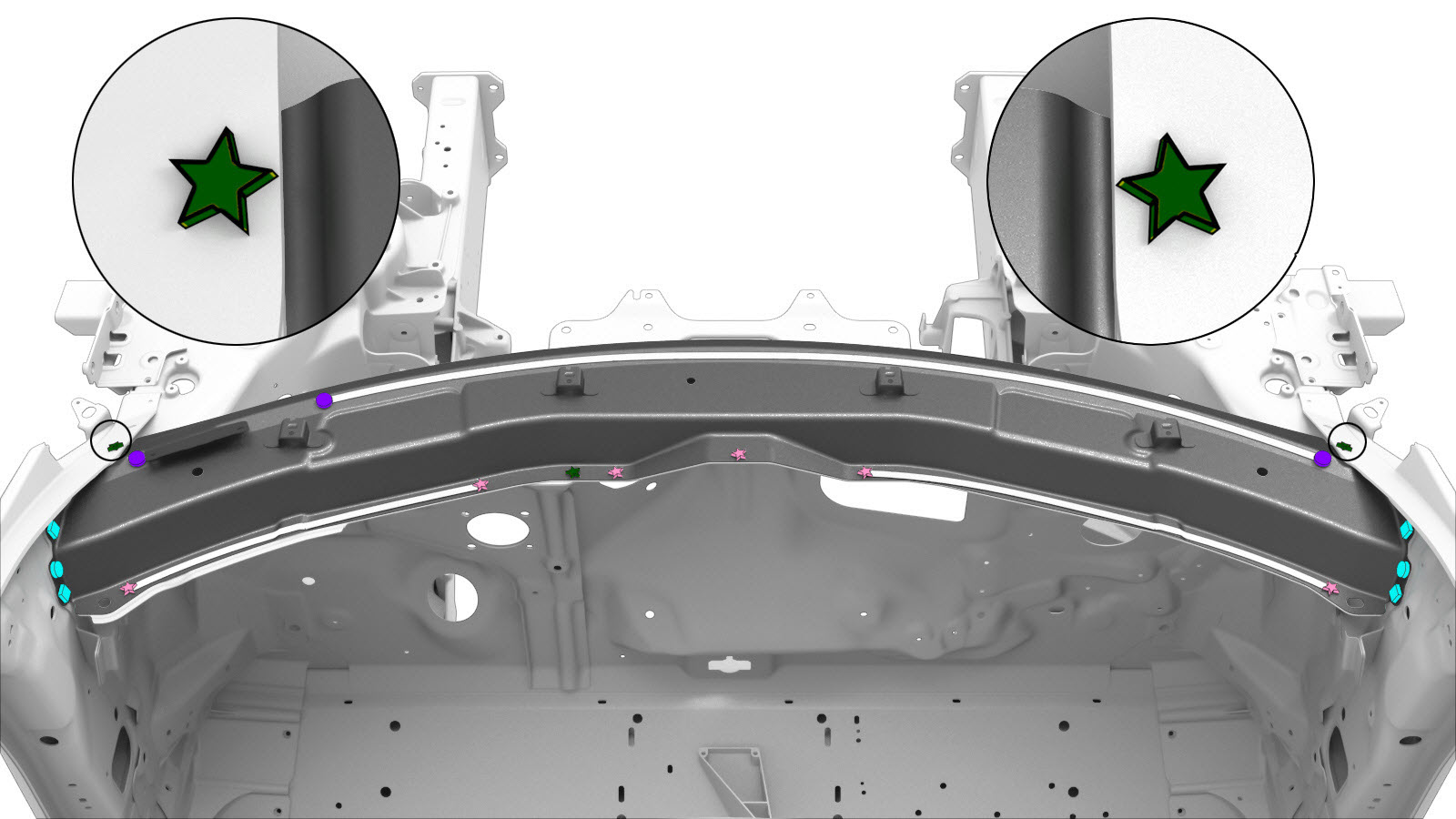

Prepare a instalação.

ou rebites estruturais de resistência elevada, 6,5 mm

ou rebites de cabeça redonda estruturais, 6,5 mm

ou rebites ocos, S08

ou rebites ocos, S48

ou parafusos
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Aperte os parafusos a 12 Nm.
Realize quaisquer operações pós-reparação necessárias.
