Conetor de painel dianteiro

Código de correção: 10102705002 10102705102 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

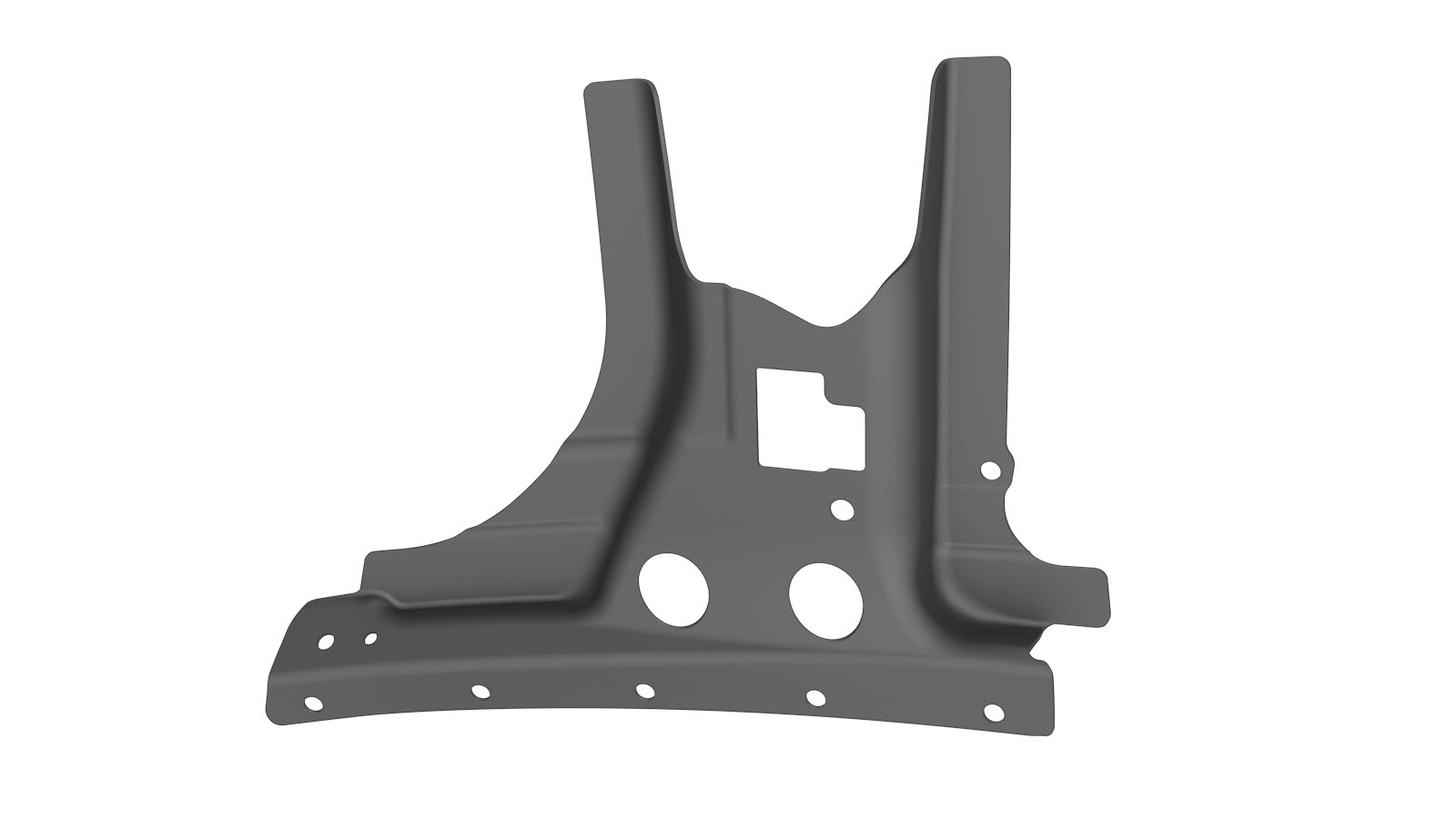

1	FR HEADER CONNECTOR, SX (Conetor de painel dianteiro)
5	Rebite estrutural, 6,5 mm, médio
2	Rebite oco S48
2	Rebite oco S58
2	Rebite oco S68

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

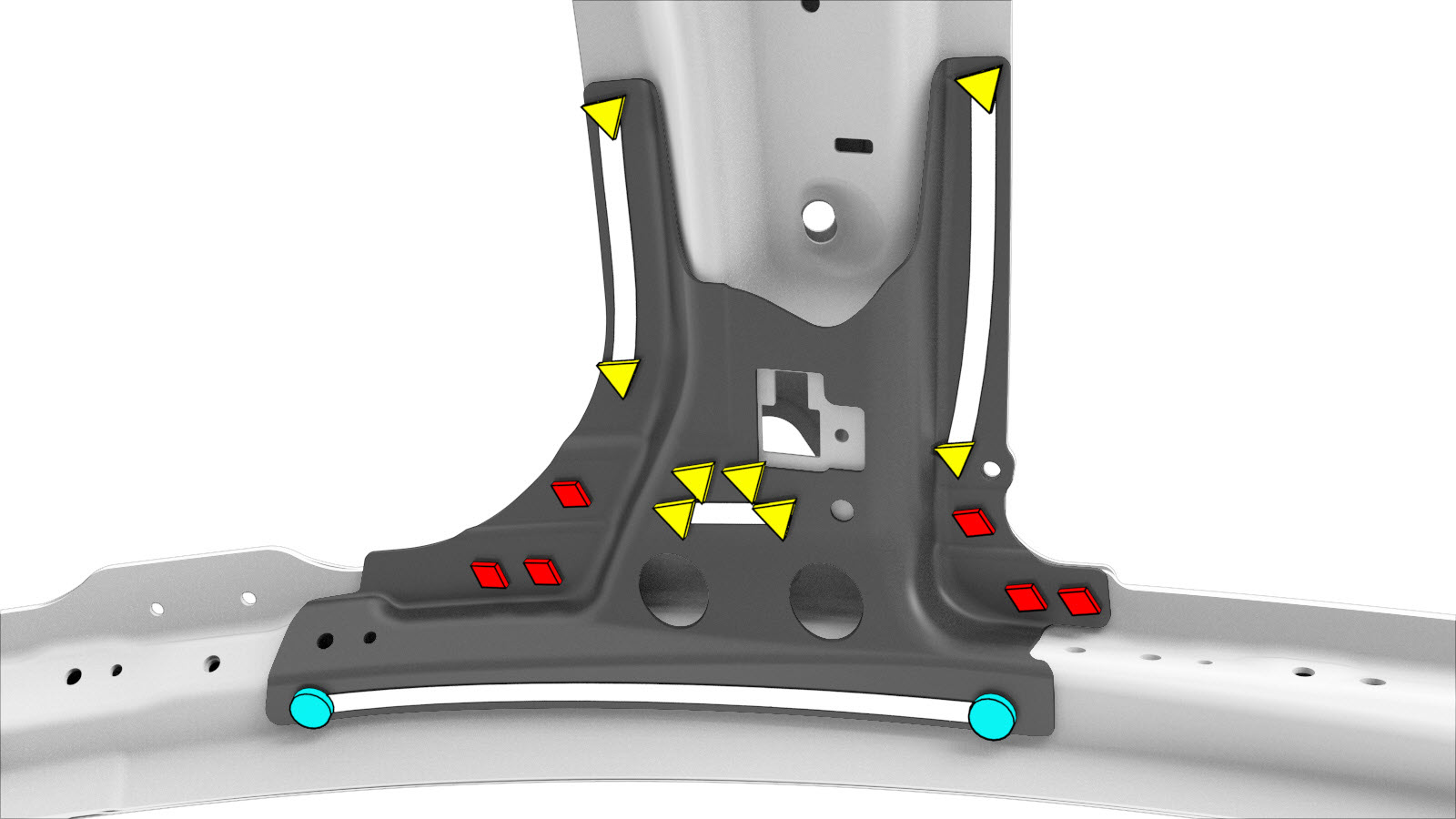

Remova o componente original.
ou soldaduras por pontos de fábrica
ou SPR de fábrica

ou rebites estruturais de fábrica

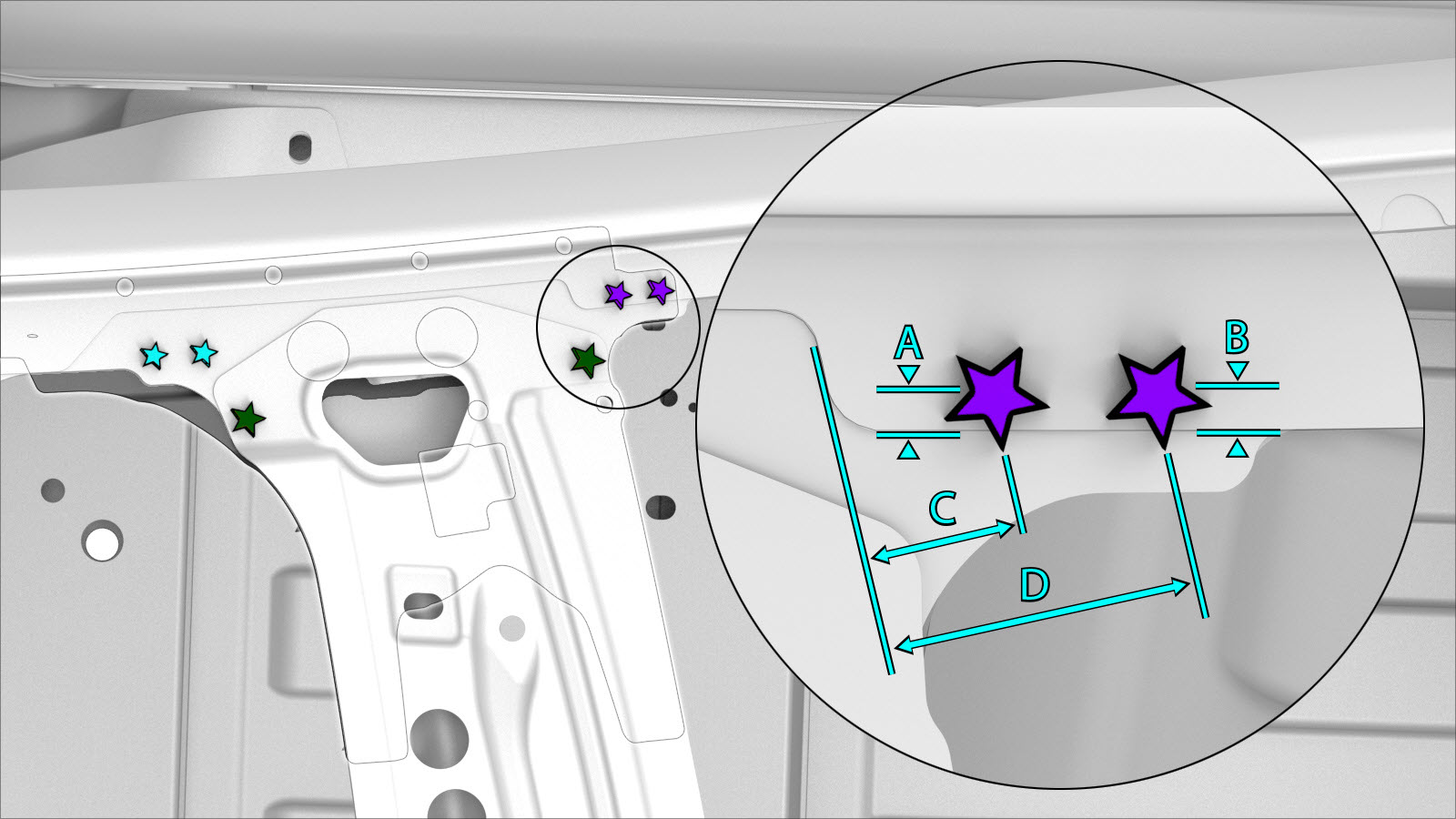

Prepare a instalação.
ou rebites estruturais, 6,5 mm, médios
ou rebites ocos, S48

ou rebites ocos, S58
ou rebites ocos, S68
- A = 5 mm.
- B = 5 mm.
- C = 23 mm.
- D = 45 mm.
ou soldaduras por pontos de instalação
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

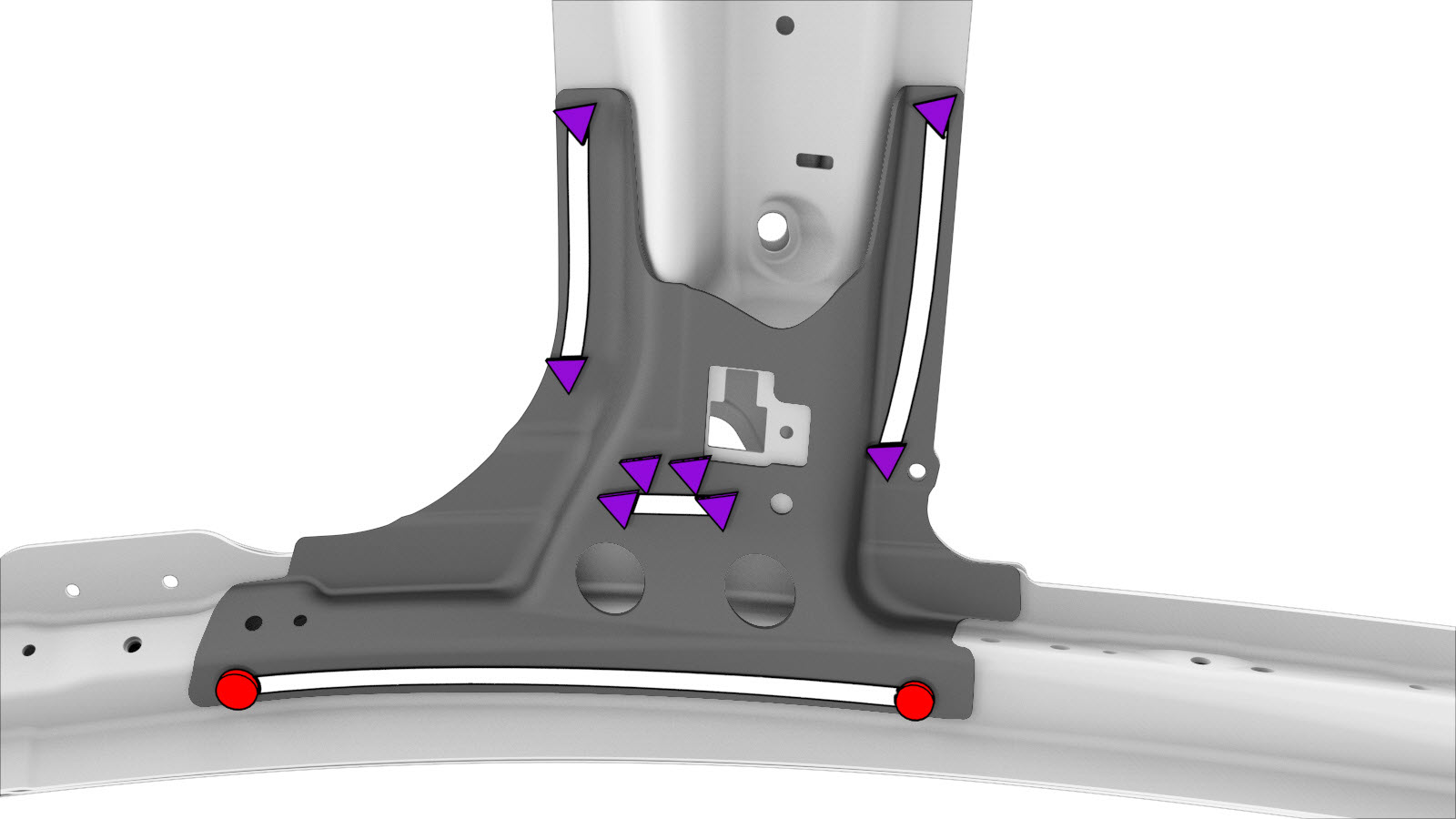

Instale o novo componente ou componentes.
Efetue a soldadura por pontos de resistência.
ou soldaduras por pontos de instalação
Aviso
A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.

CUIDADO
Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
Realize quaisquer operações pós-reparação necessárias.
