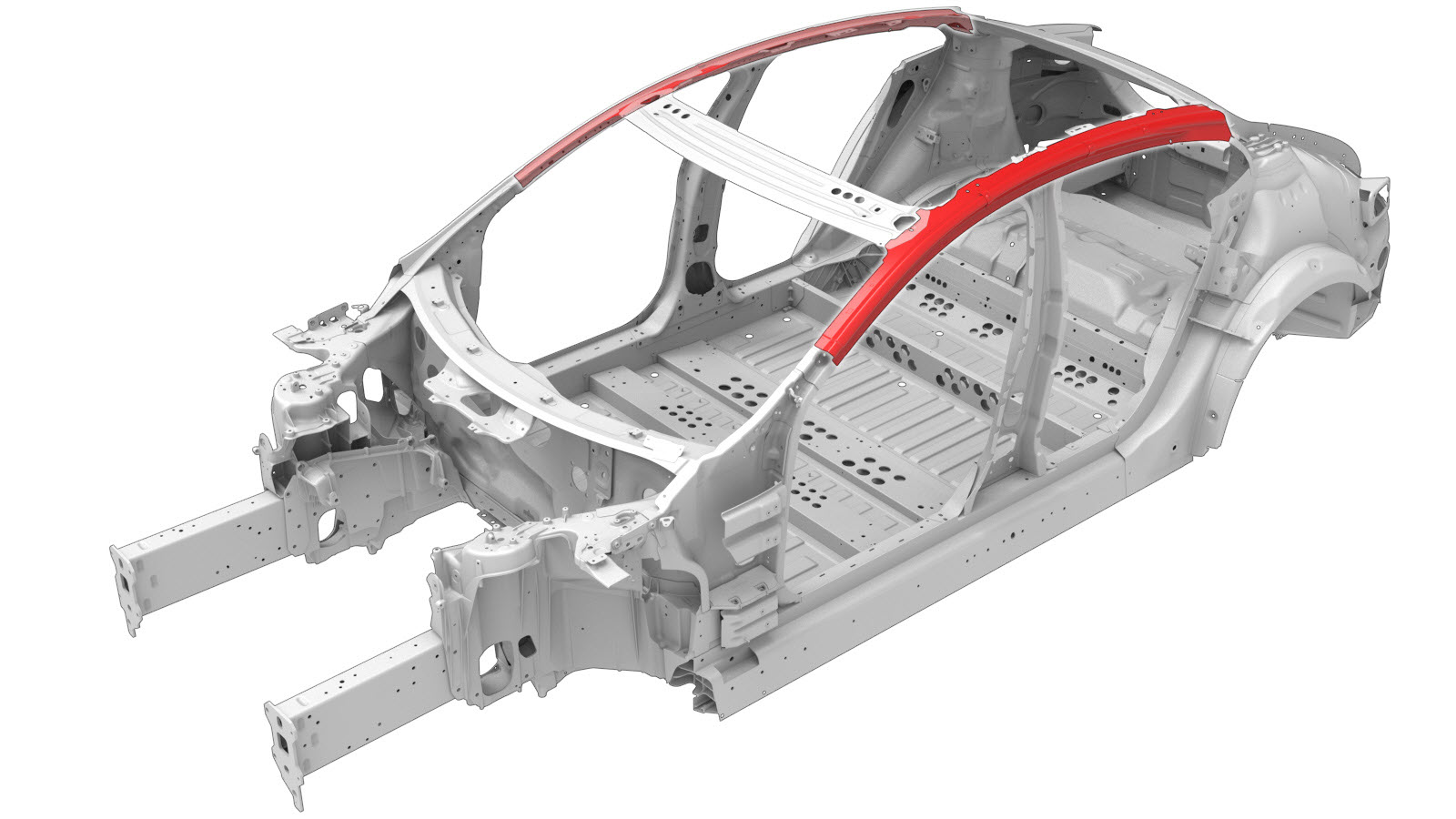

Parte exterior de barra de tejadilho
Código de correção:
10100126102
10100126202
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

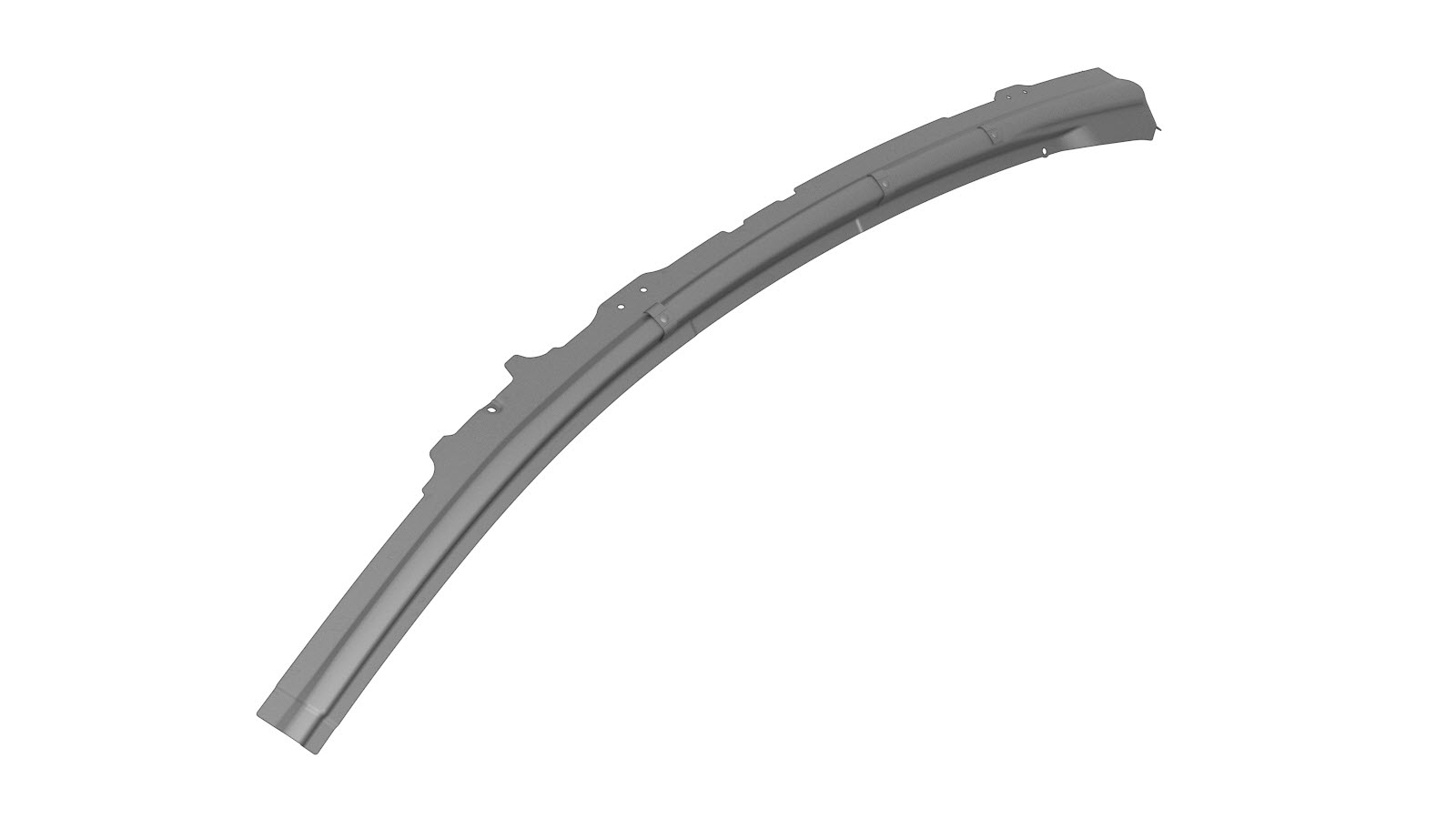

| 1 | ASY - ROOF RAIL OUTER (Parte exterior de barra de tejadilho) |
|
| 3 |
Rebite estrutural de resistência elevada, 6,5 mm
|
|
| 1 |
Rebite oco S28
|
|
| 5 |
Rebite oco S38
|
|
| 8 |
Rebite oco S48
|
|
| 3 |
Rebite oco S58
|
|
| 3 |
Rebite oco S68
|
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Remova a parte necessária de Parte lateral exterior da carroçaria (veículos construídos até 17 de fevereiro de 2022) para expor o componente subjacente a ser substituído.
-

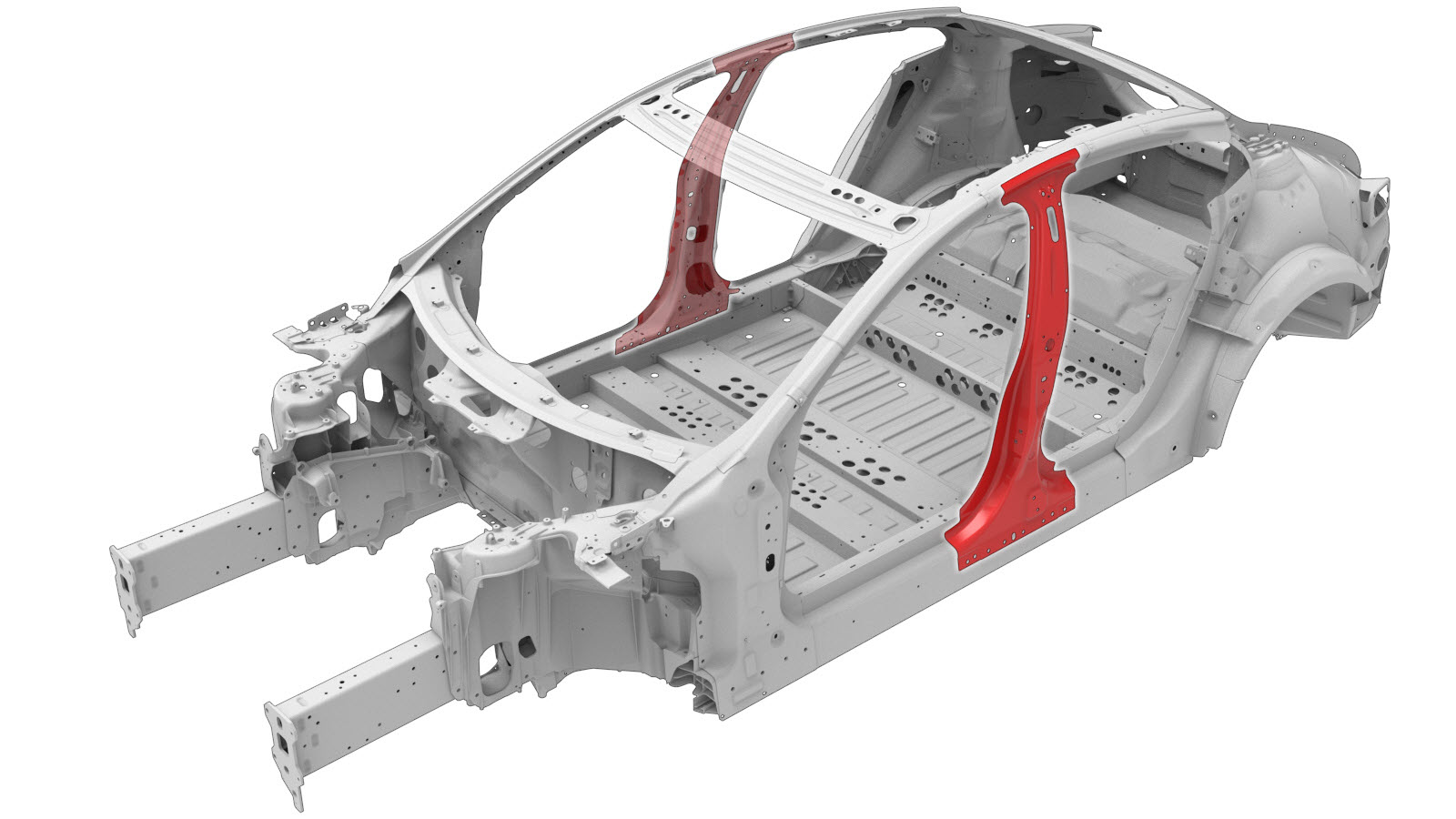

Retire o item Parte exterior do pilar B.
-
Retire o item Conjunto de pilar articulado.
-

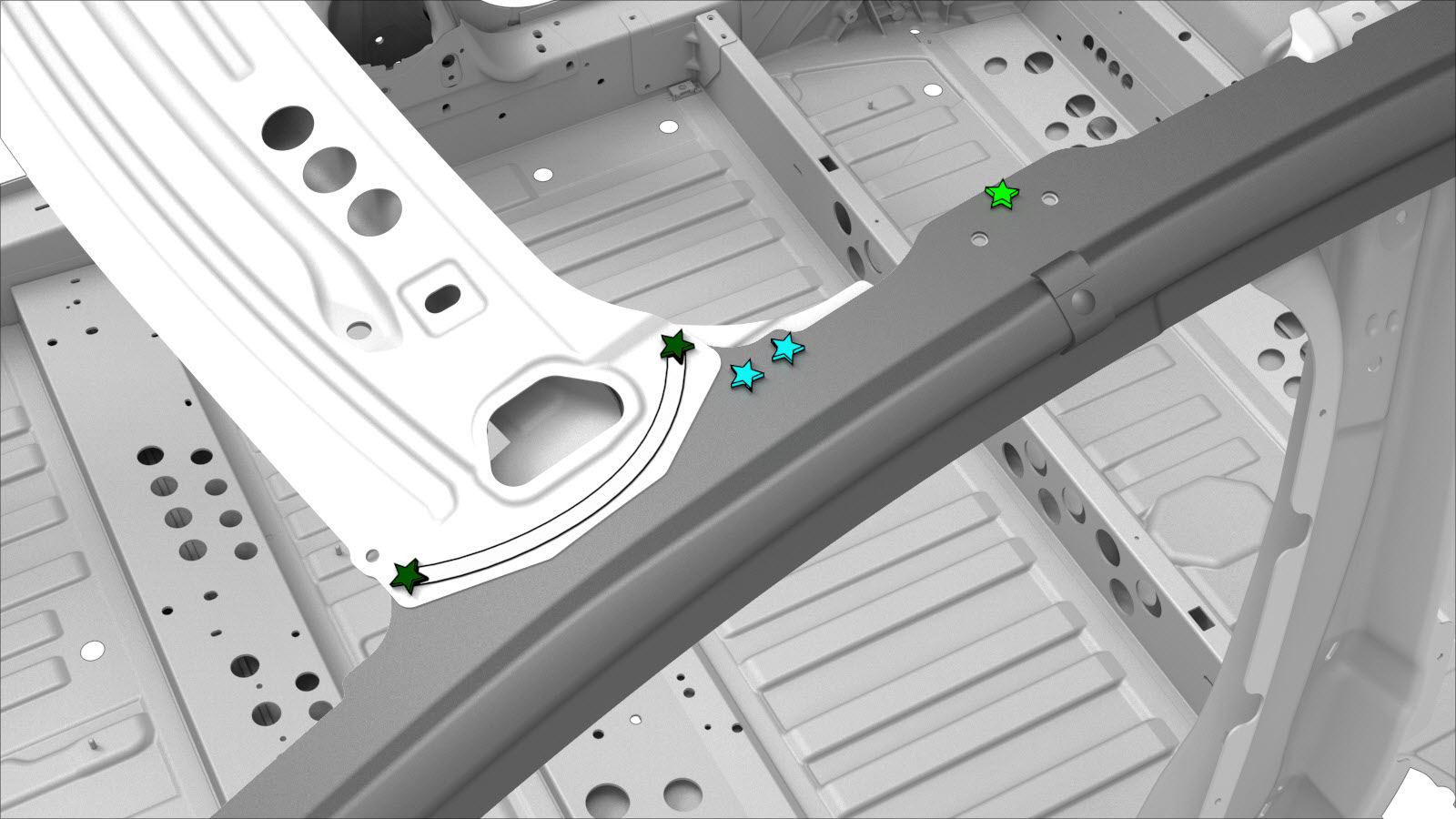

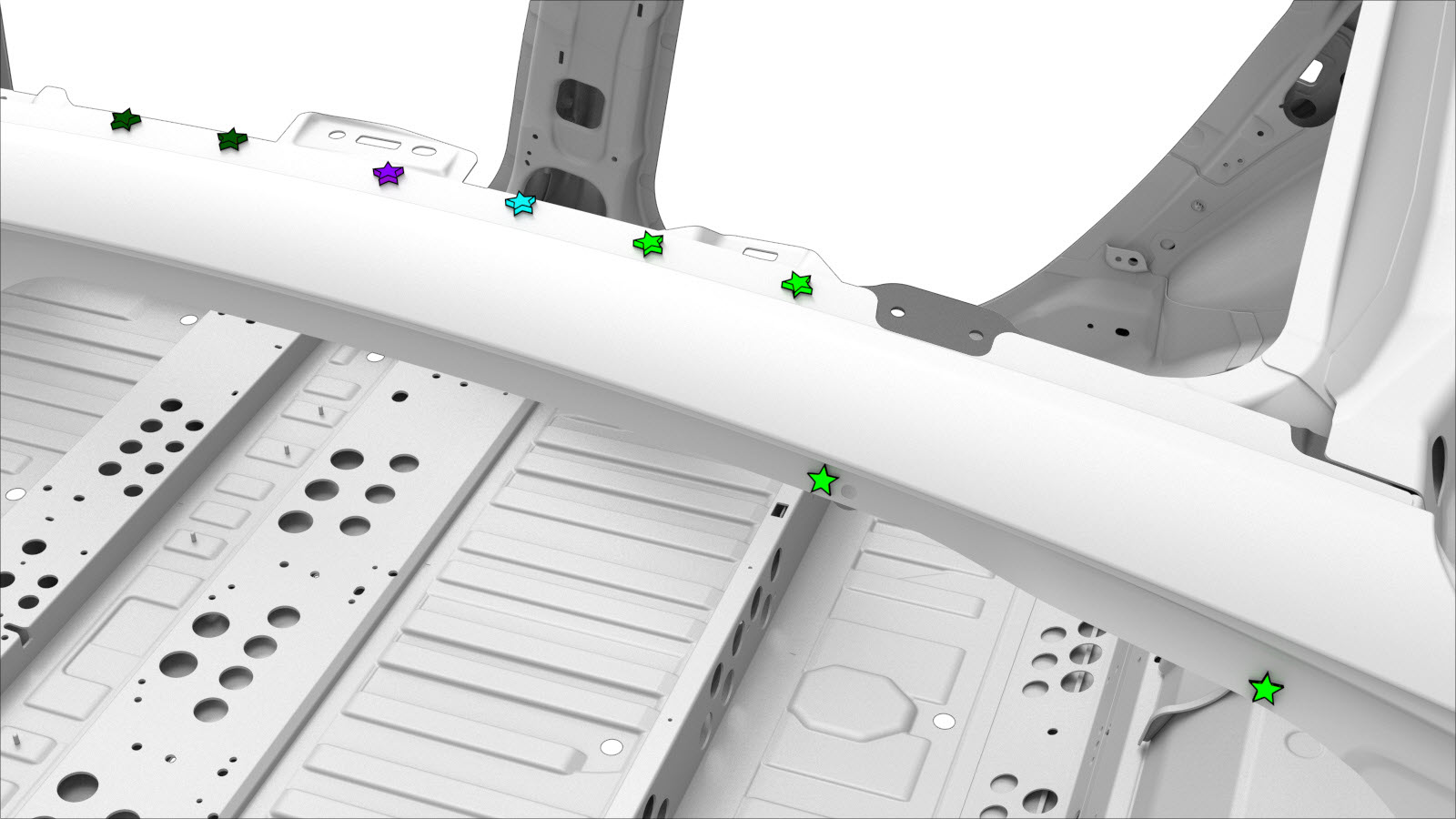

Remova o componente original.
ou
soldaduras por pontos de fábrica
ou
SPR de fábrica
-

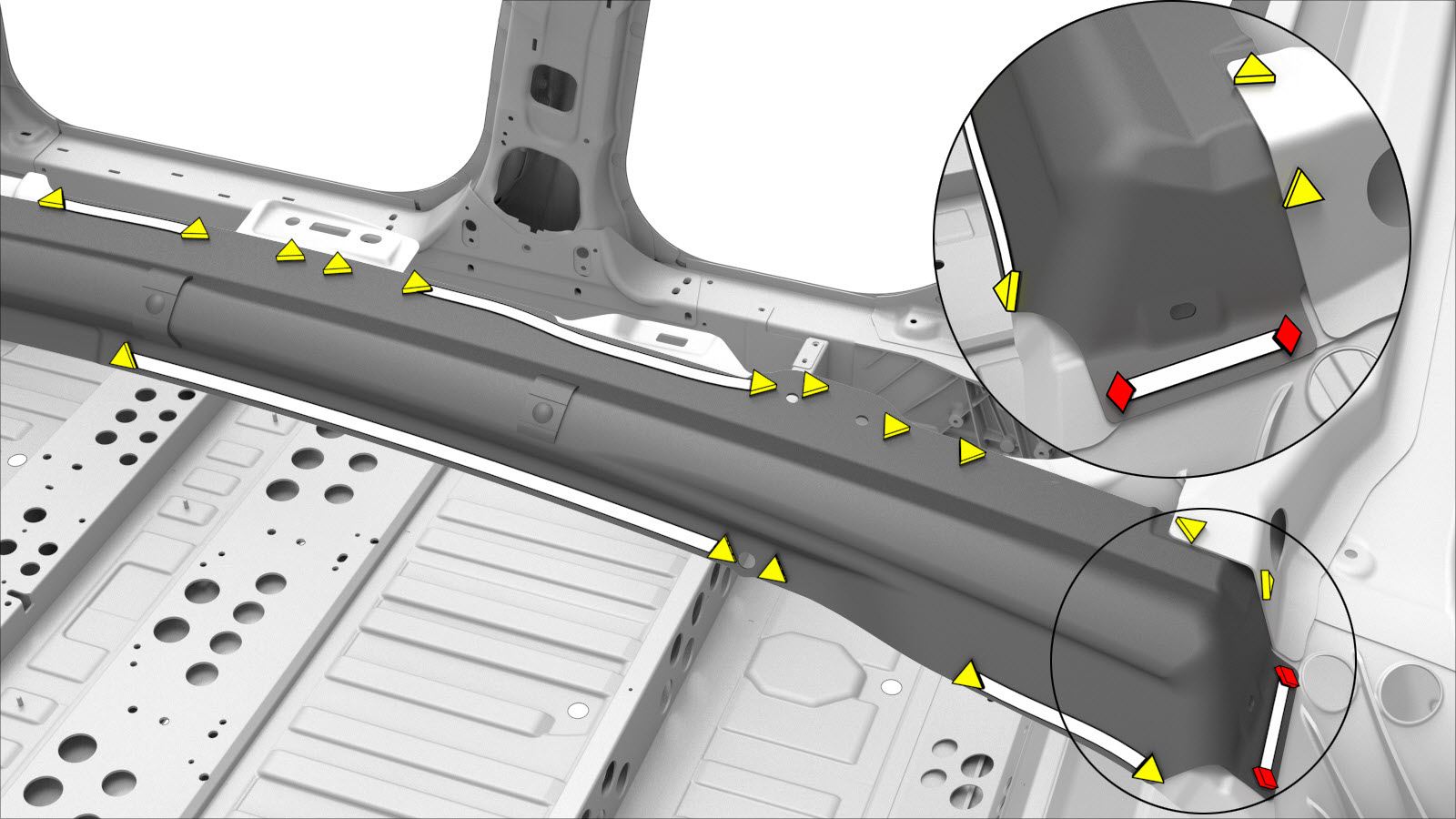

Prepare a instalação.

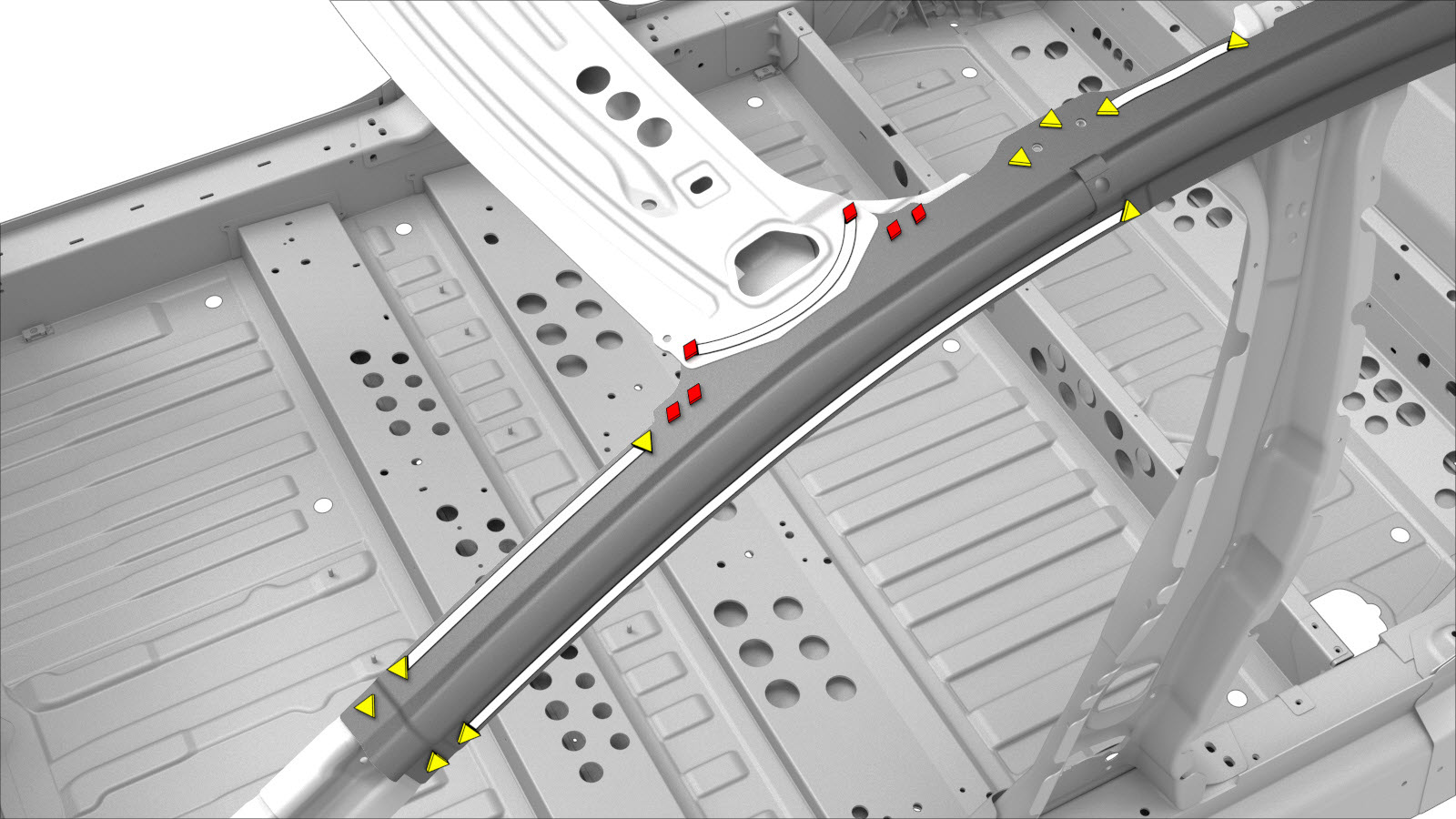

- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Instale o item Conjunto de pilar articulado.
-
Instale o item Parte exterior do pilar B.
-
Instale a parte necessária do Parte lateral exterior da carroçaria (veículos construídos até 17 de fevereiro de 2022) removida para expor o componente a ser substituído.
-

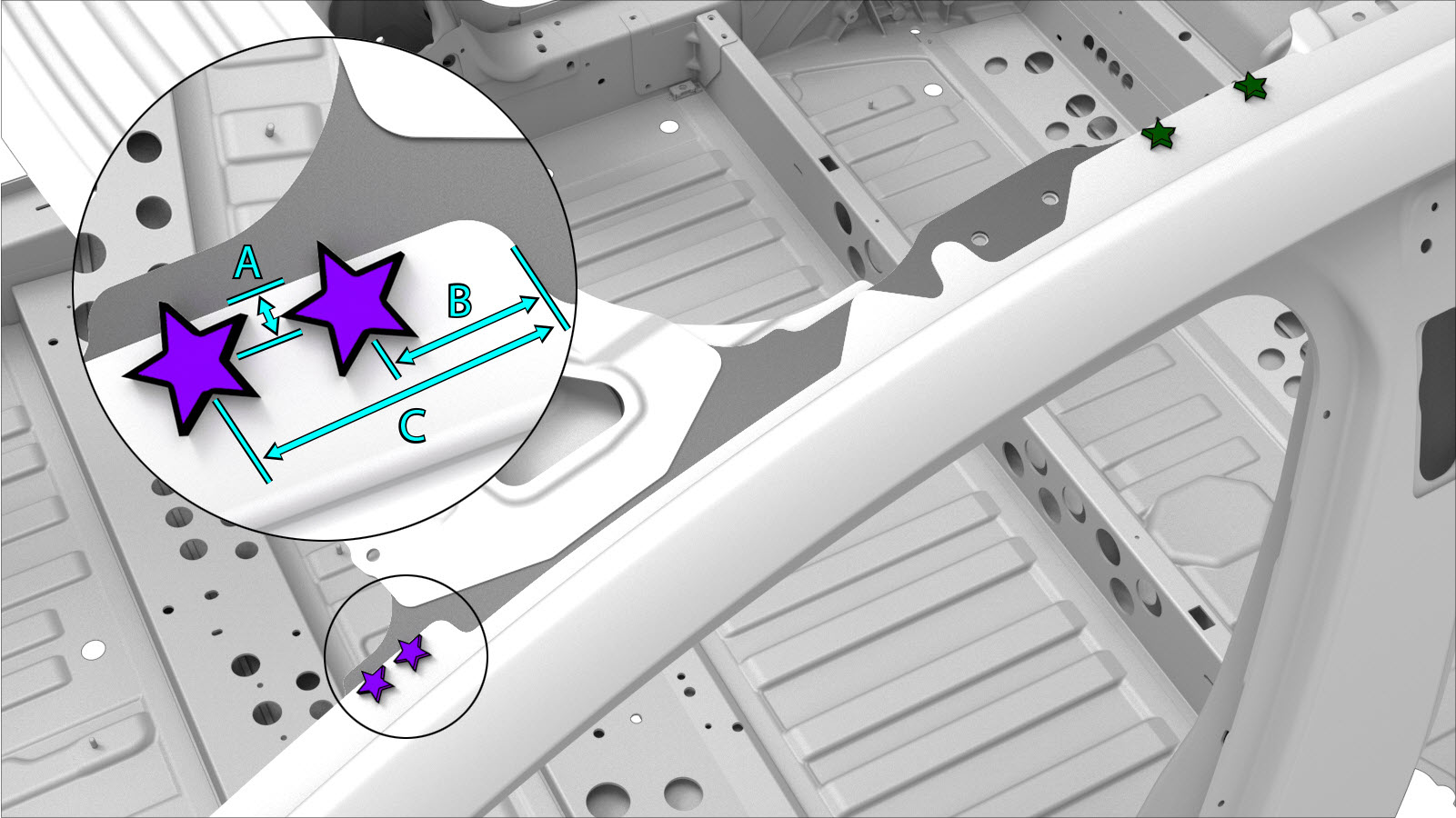

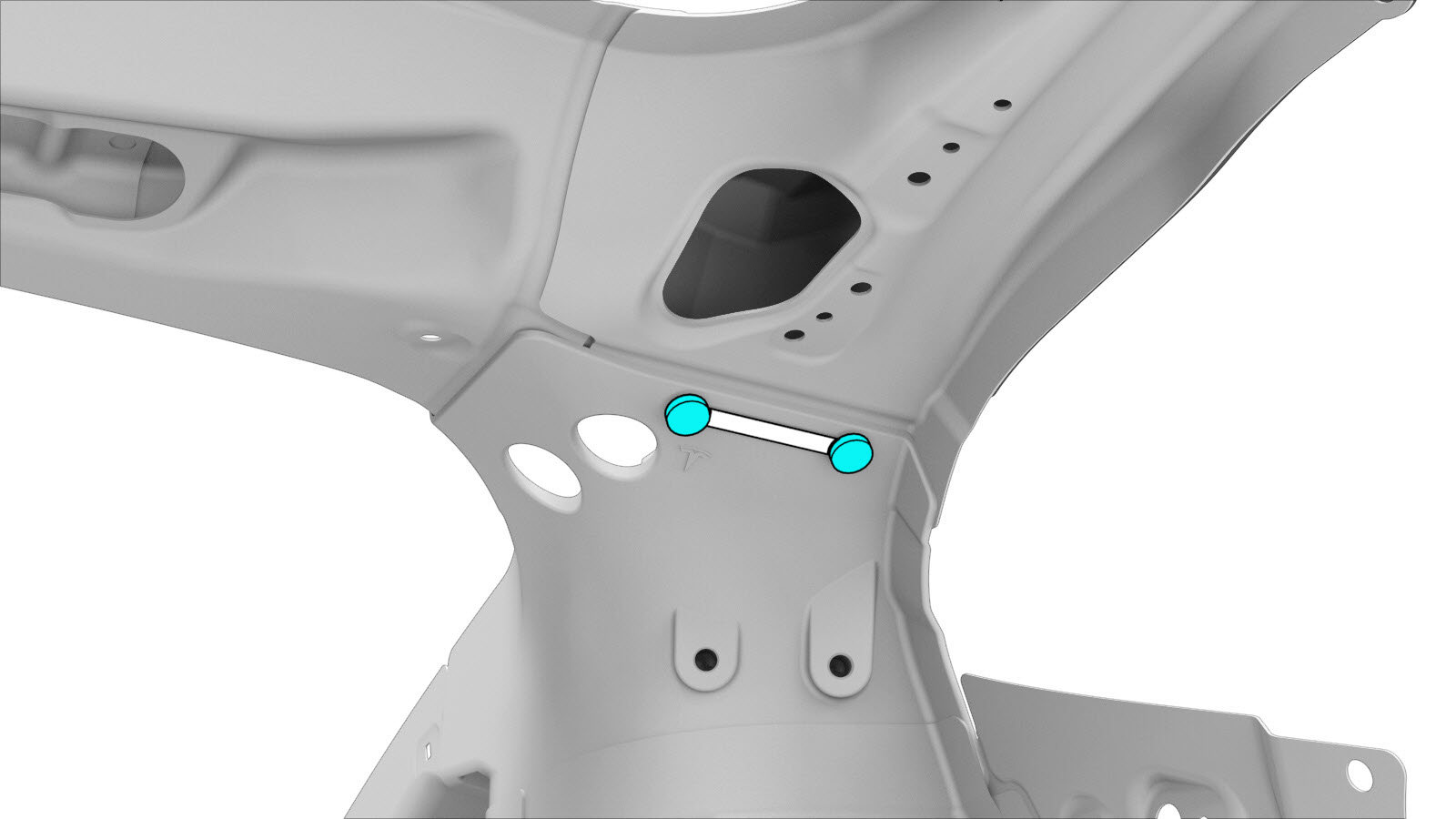

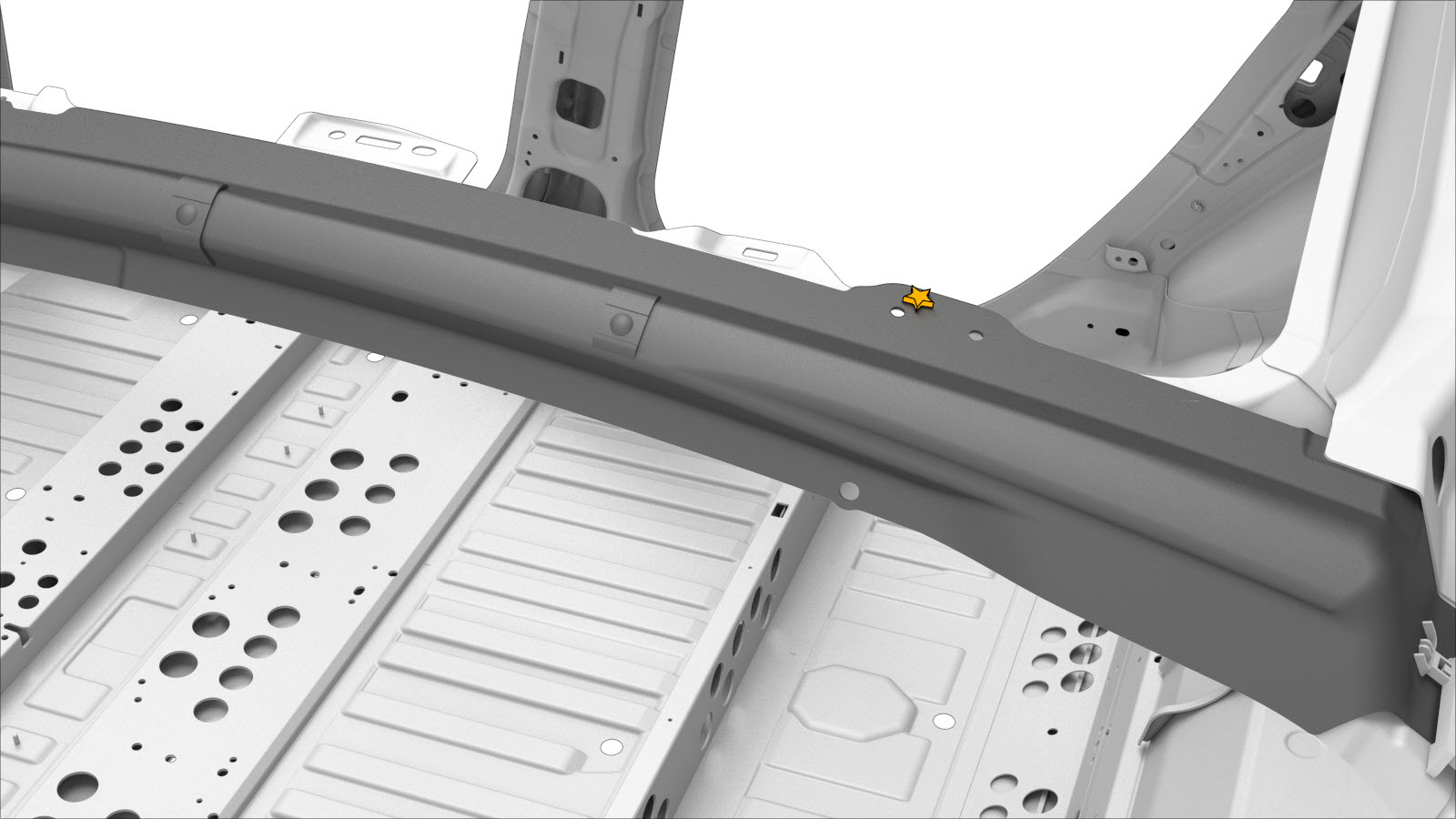

Instale os fixadores, conforme indicado.
ou rebites ocos, S48
ou rebites ocos, S68
- A = 6 mm.
- B = 22 mm.
- C = 44 mm.
- Realize quaisquer operações pós-reparação necessárias.
