Conjunto do painel traseiro (veículos construídos depois de 21 de maio de 2024)

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

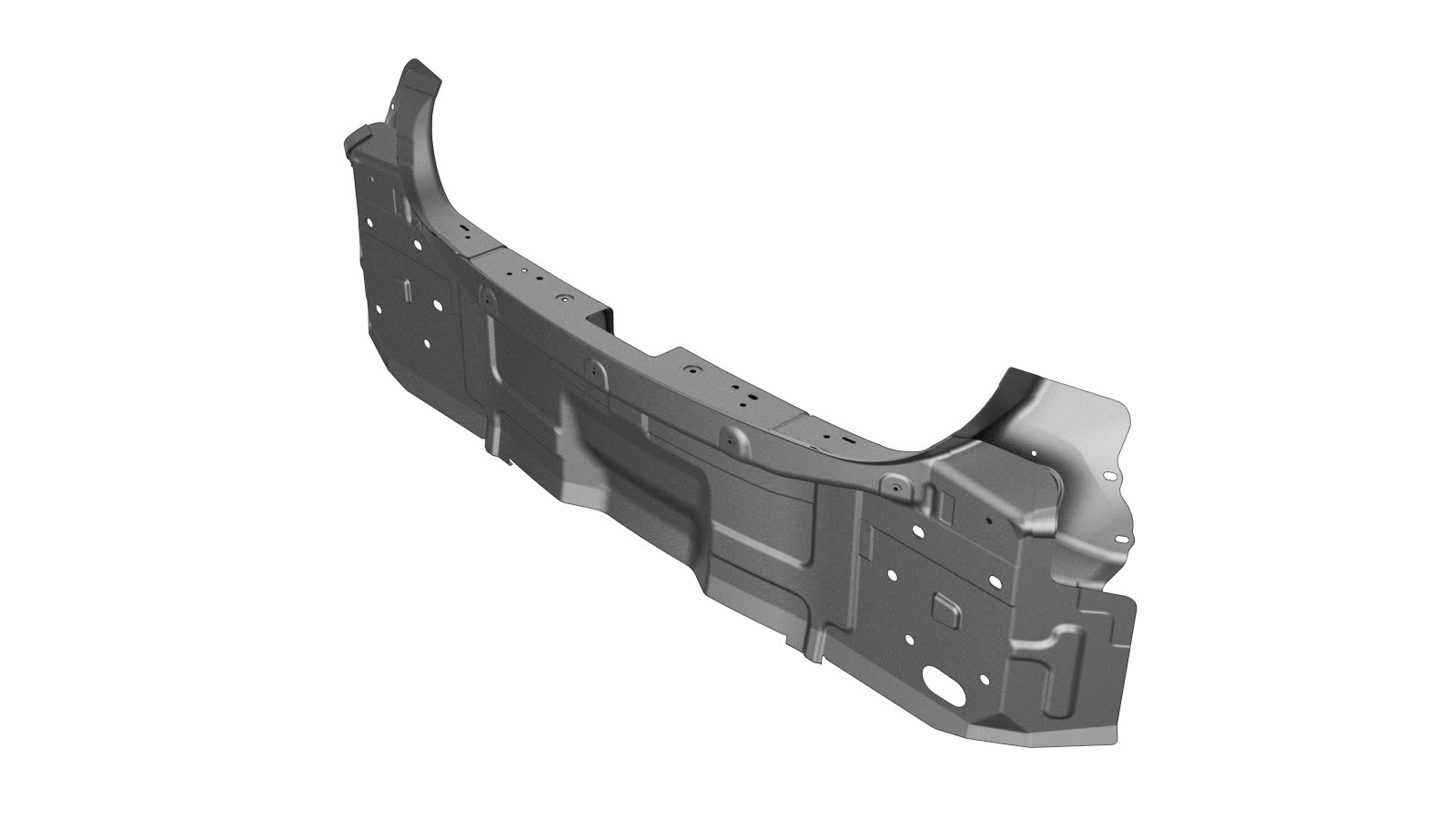

1	REAR CLOSEOUT PANEL ASSEMBLY (Conjunto do painel traseiro)
44	Rebite de cabeça redonda estrutural, 6,5 mm
2	Rebite oco S18
4	Rebite oco S38
8	Parafuso , HF, M10-1,5x30,[109],ZNFL,SMAT	Número de peça Tesla 1111151-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

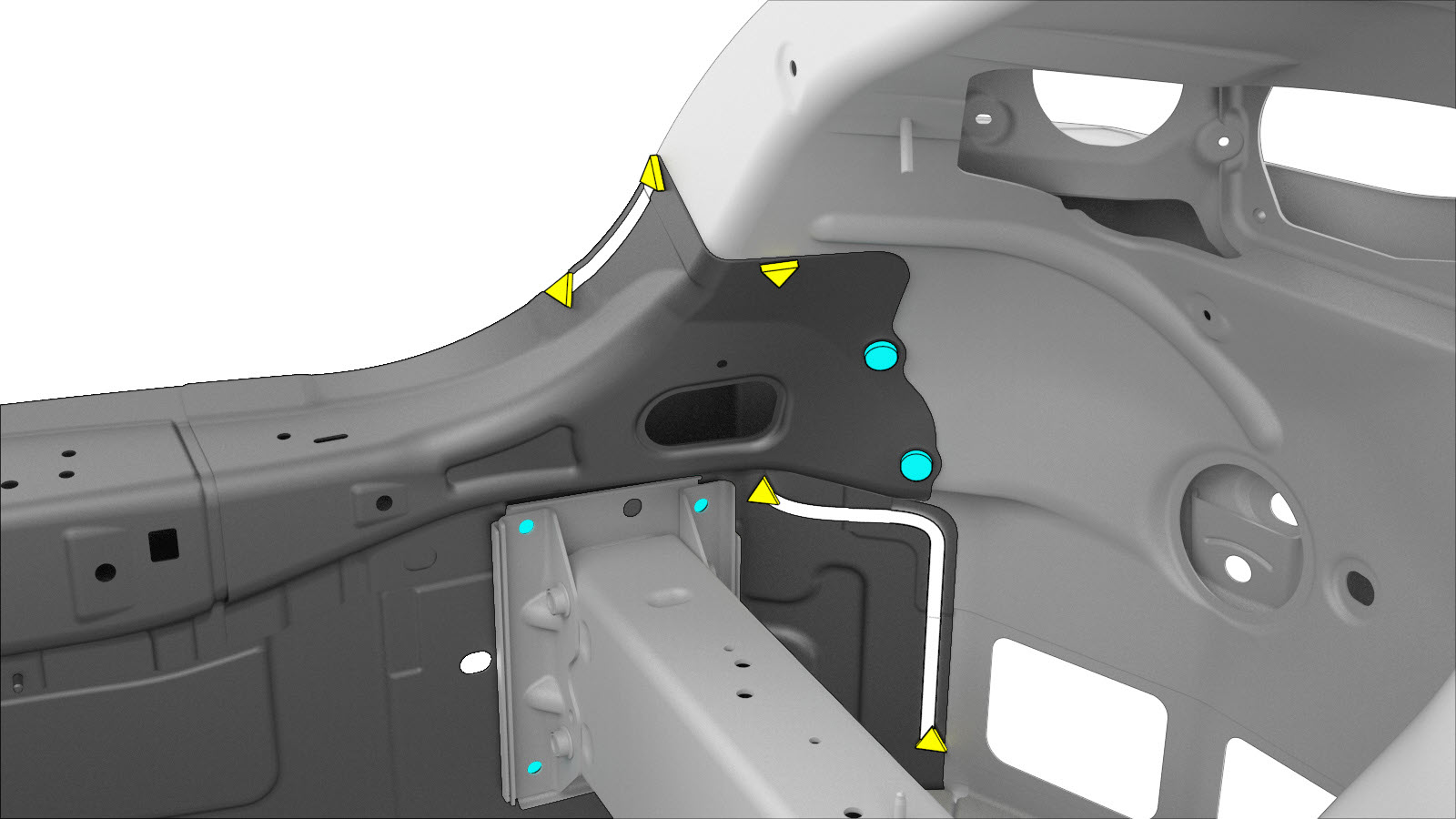

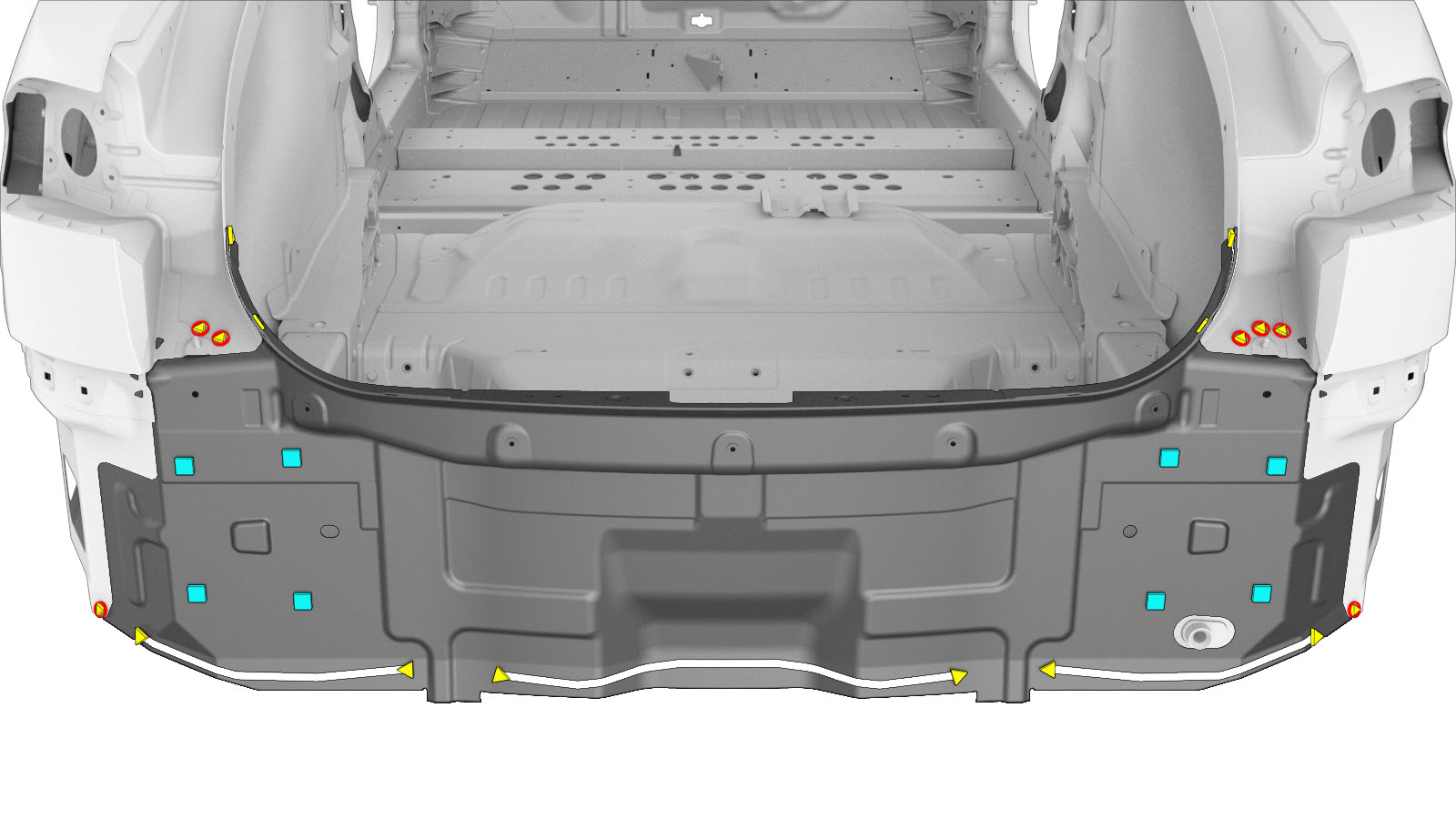

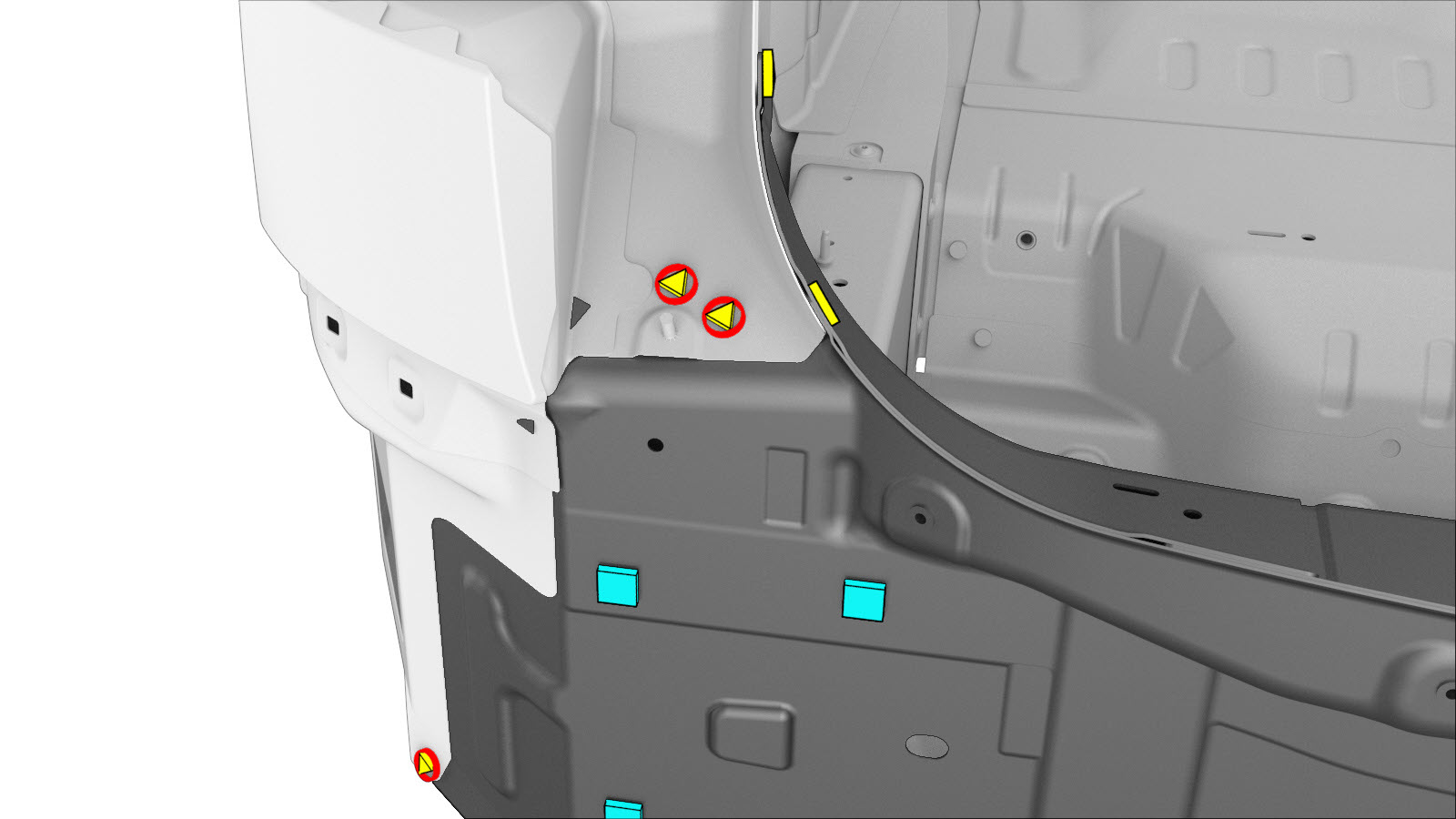

Remova o componente original.

ou parafusos

ou rebites estruturais de fábrica

ou soldaduras por pontos de fábrica

ou soldaduras por pontos de fábrica de perfuração
Nota
Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

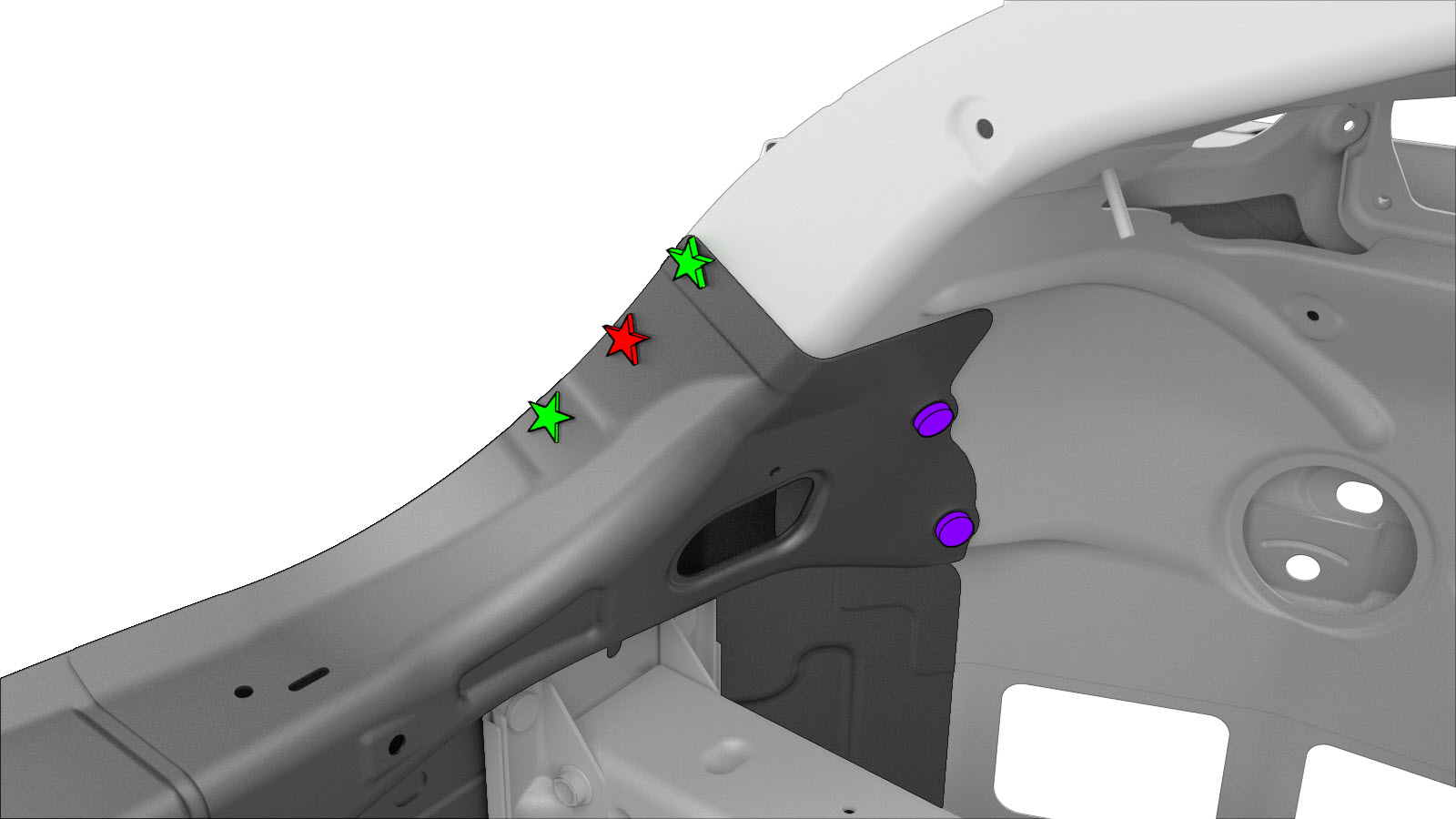

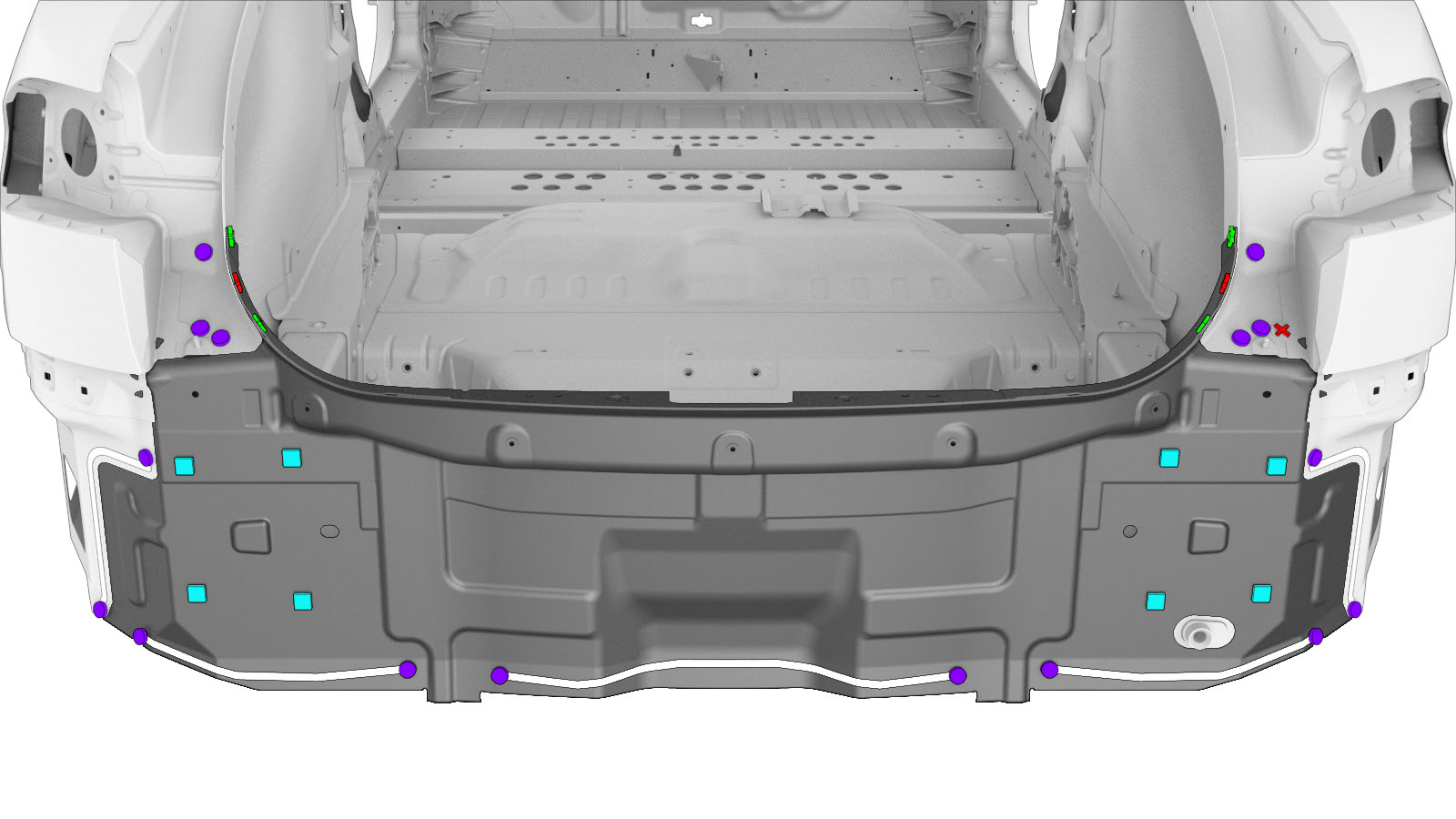

Prepare a instalação.

Nota

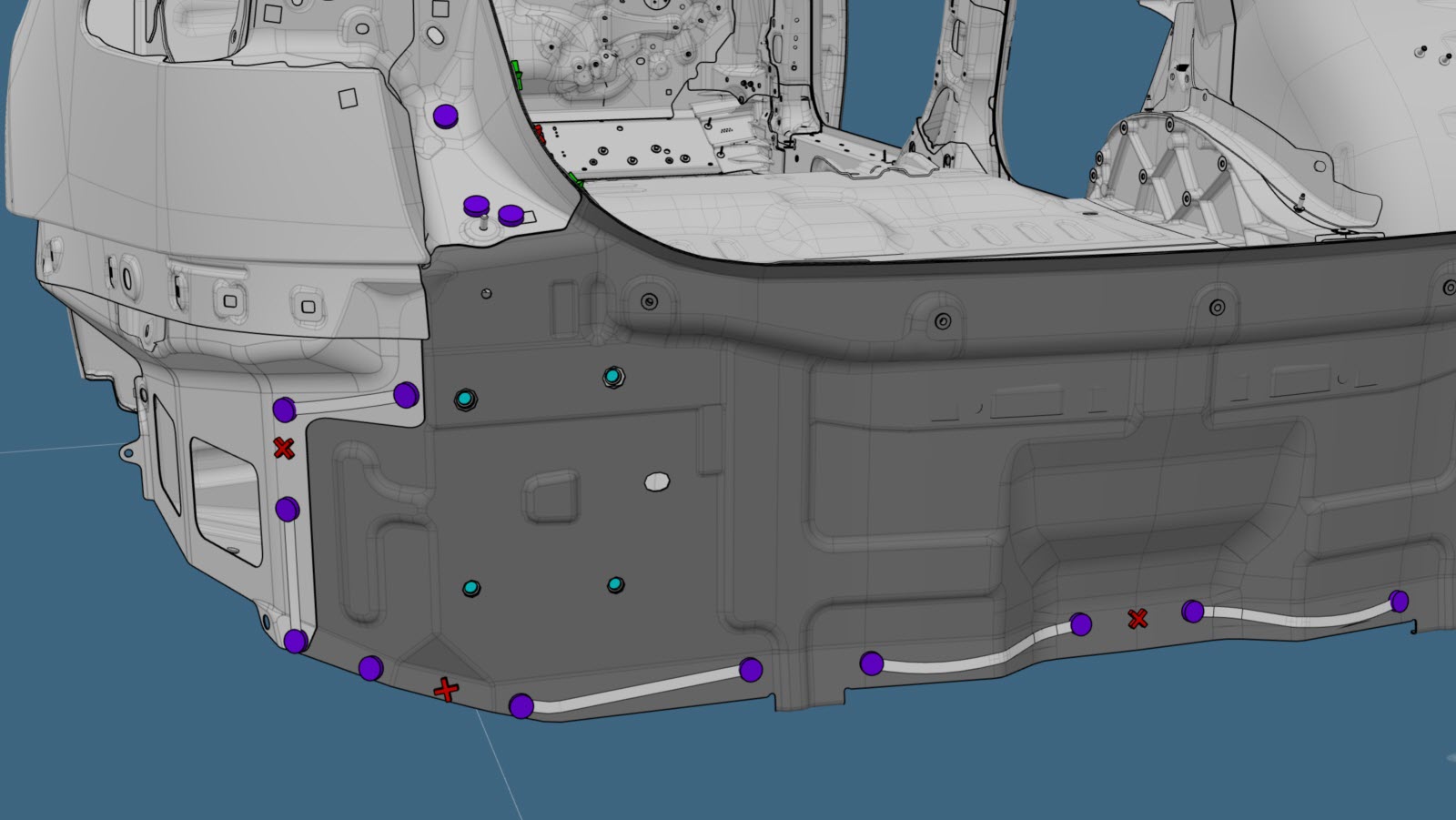

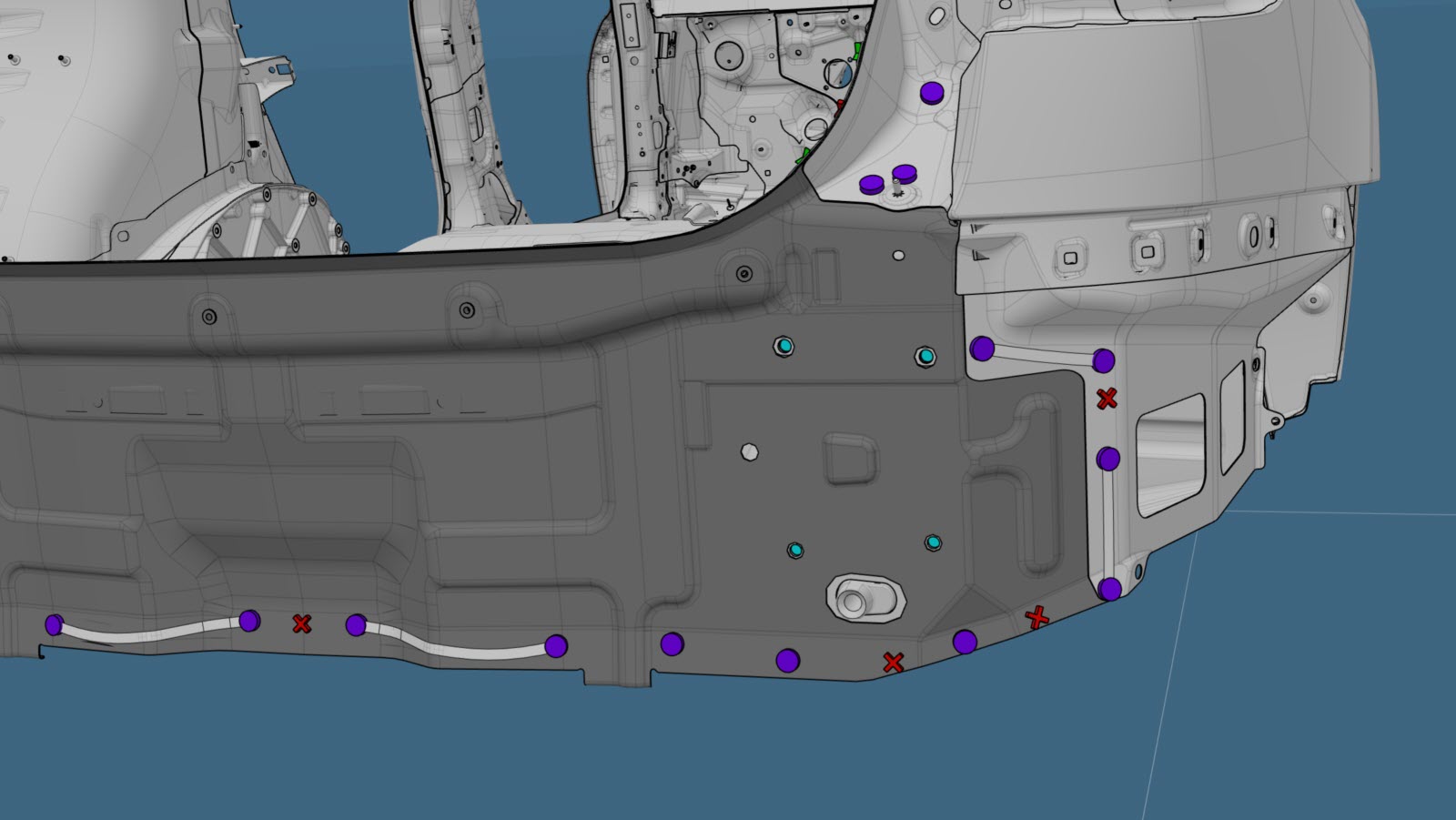

Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

ou rebites ocos, S18

ou rebites ocos, S38

ou rebites de cabeça redonda estruturais, 6,5 mm

ou parafusos
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Realize quaisquer operações pós-reparação necessárias.
