Reforço superior do nó traseiro (intermédio)
Código de correção:
10101805202
10101805302
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

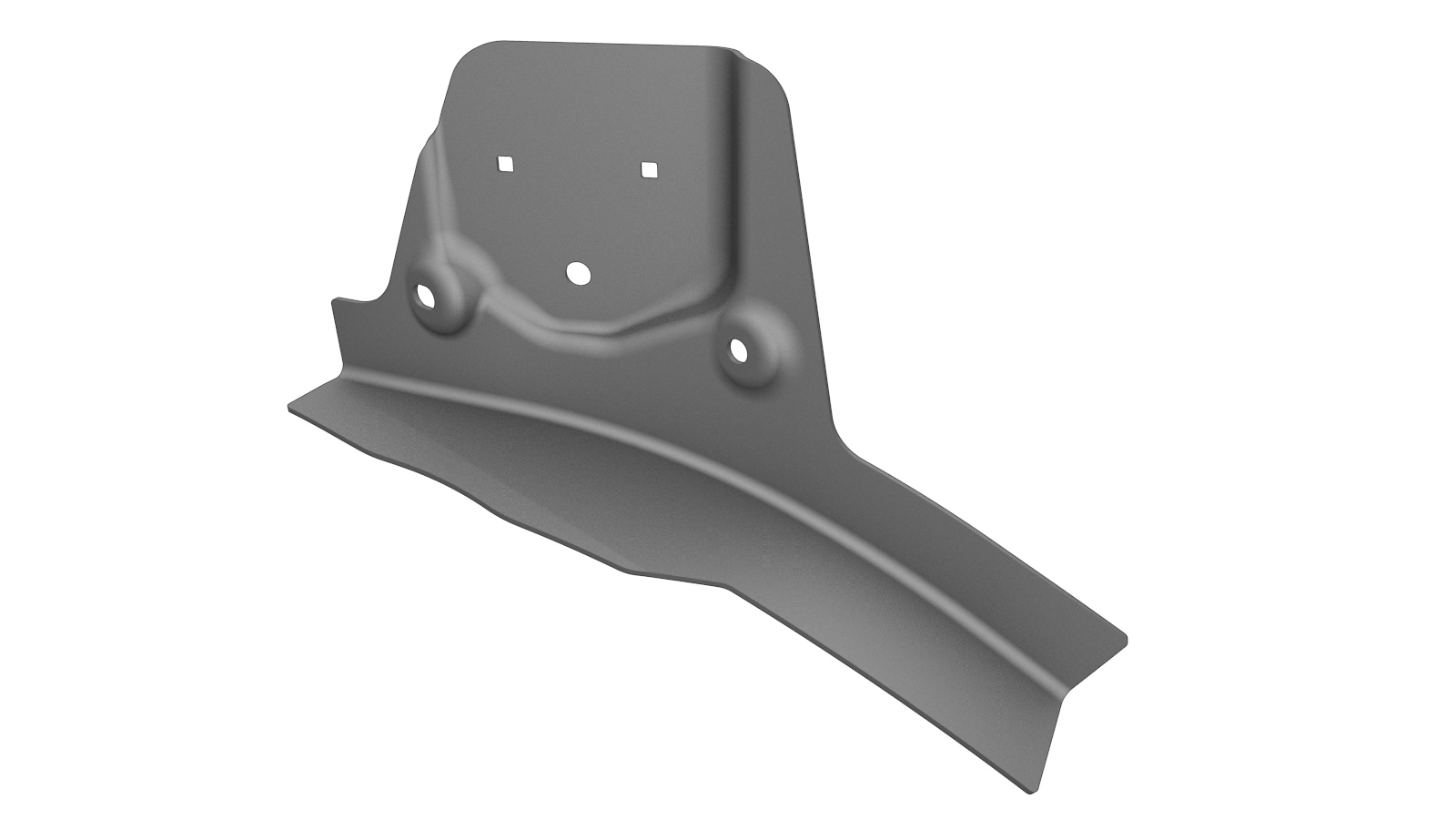

| 1 | ASY- 2ND ROW RETRACTOR PANEL (Reforço superior do nó traseiro – intermédio) |
|
| 6 |
Rebite estrutural de resistência elevada, 6,5 mm
|
|
| 2 |
Rebite de cabeça redonda estrutural, 6,5 mm
|
|
| 2 |
Rebite embutido estrutural, 6,5 mm
|
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o item Reforço superior do nó traseiro (traseiro).
-
Retire o Reforço superior do nó traseiro (dianteiro)
-

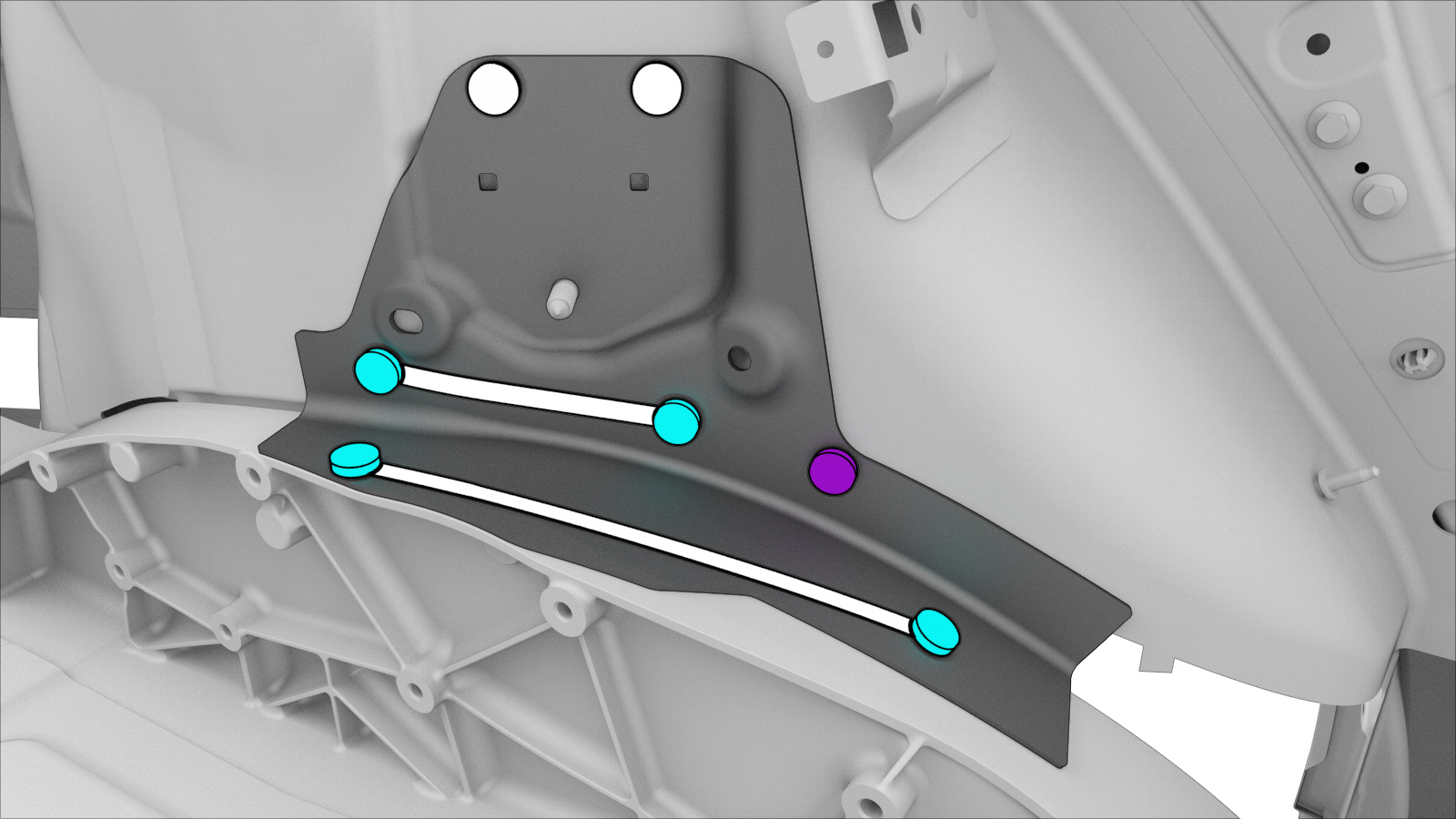

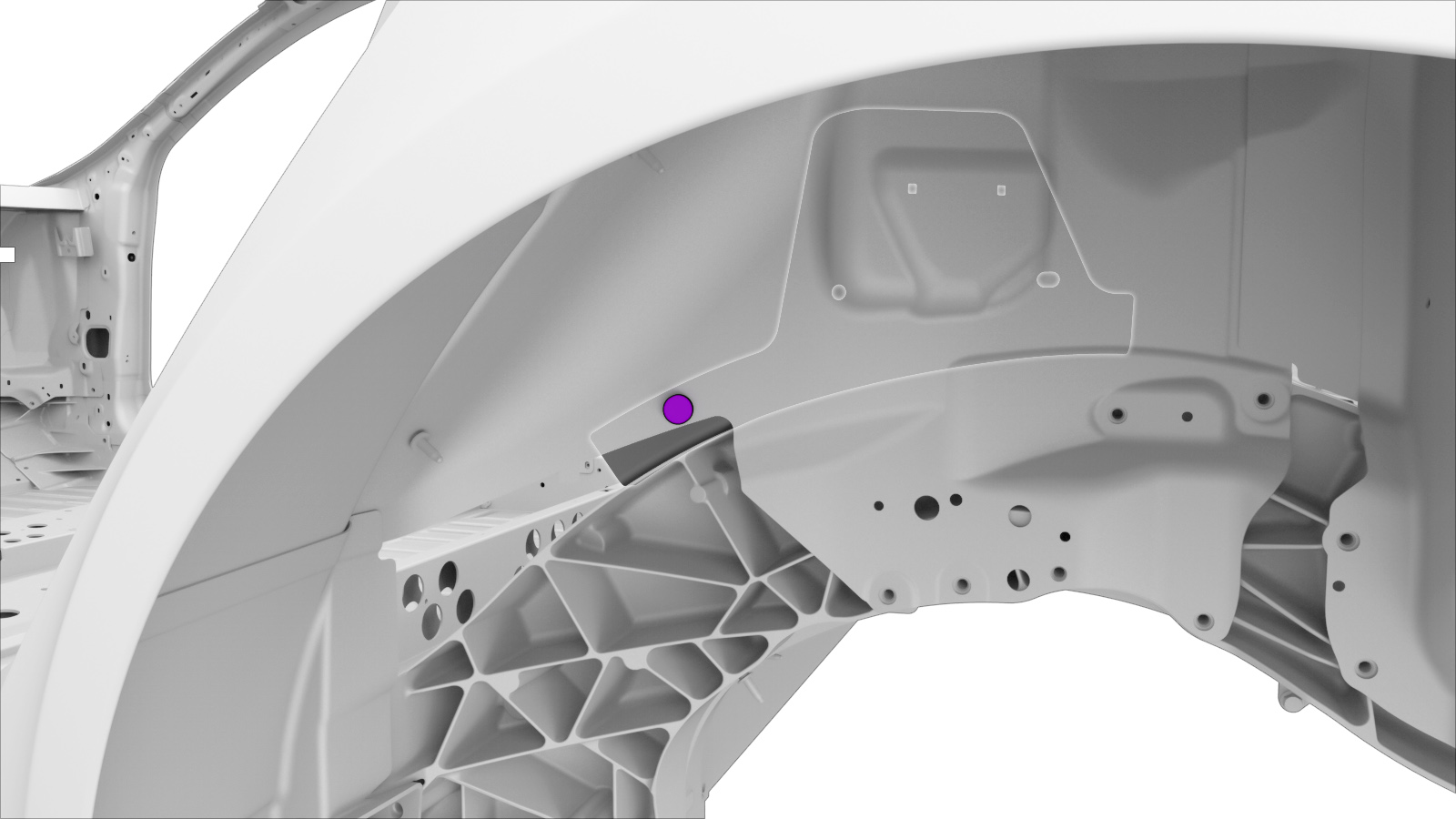

Remova o componente original.
ou
soldaduras por pontos de fábrica
ou
RIVTAC
-

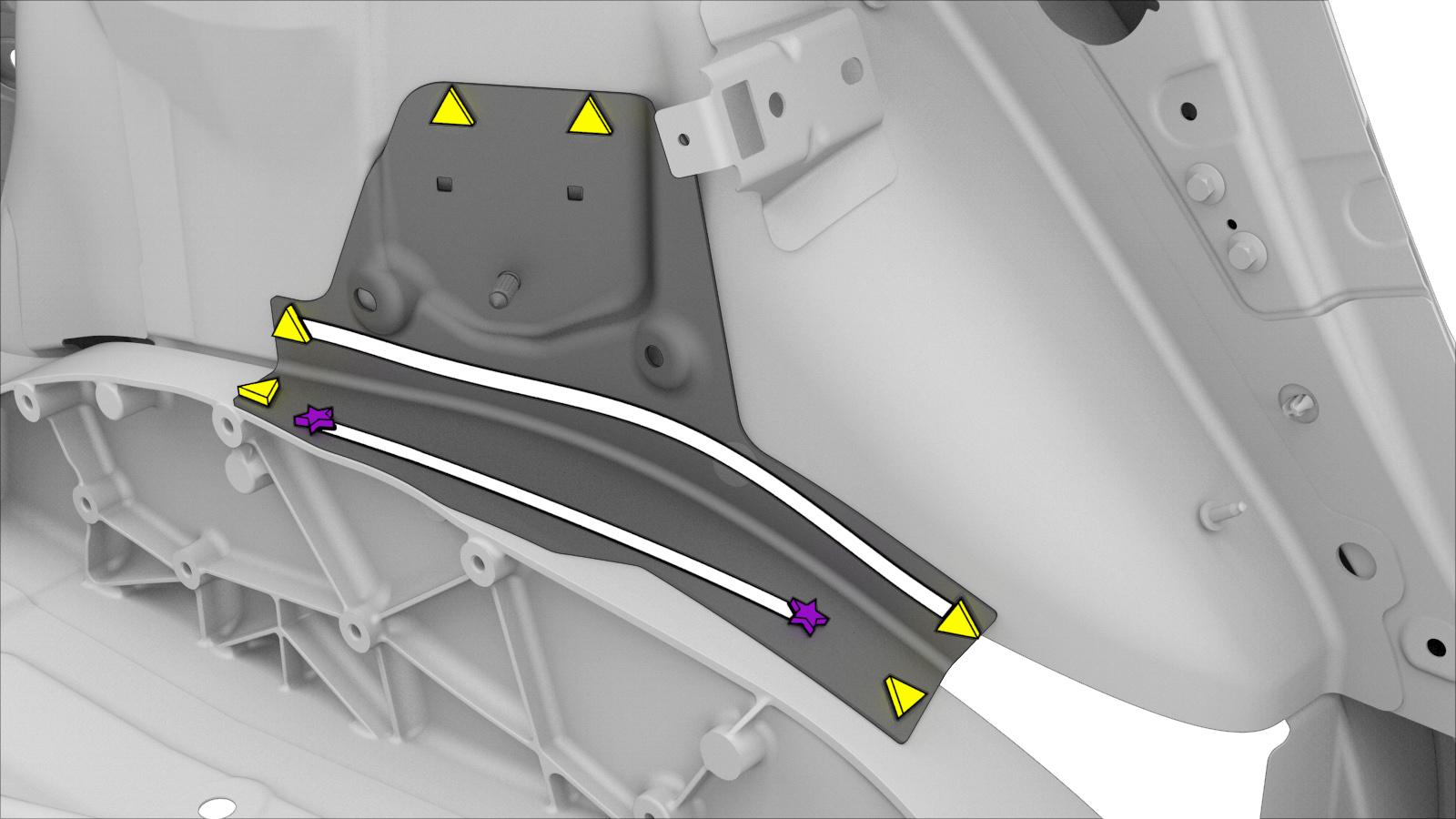

Prepare a instalação.
ou rebites estruturais de resistência elevada, 6,5 mm
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Instale o item Reforço superior do nó traseiro (dianteiro).
-
Instale o item Reforço superior do nó traseiro (traseiro).
- Realize quaisquer operações pós-reparação necessárias.
