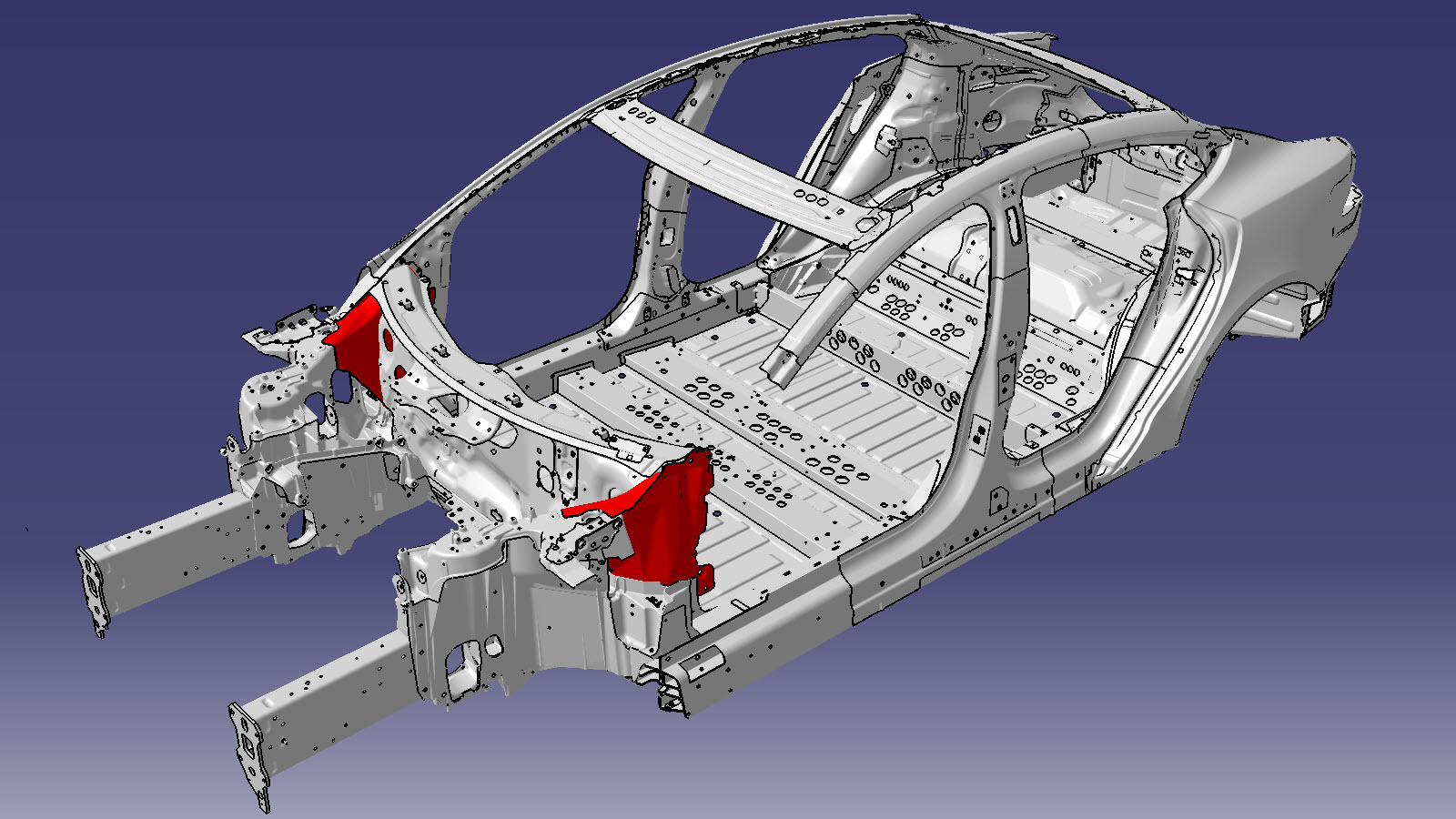

Extensão da torre do amortecedor dianteiro

Lista de peças

Quantidade Descrição Imagem/Notas

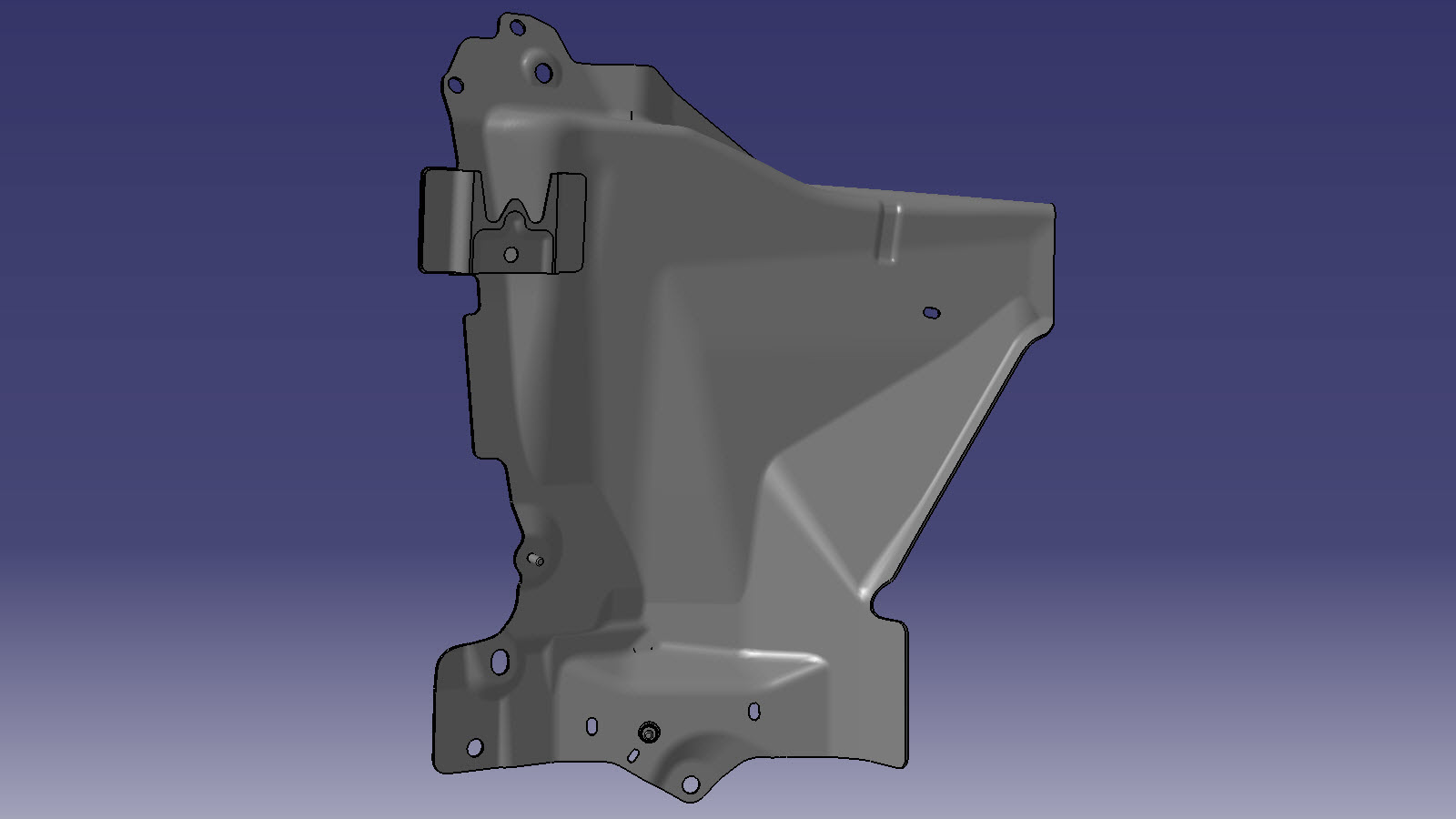

1 ASY EXTN - SHOCK TOWER FR (Extensão da torre do amortecedor dianteiro)
14 Rebite estrutural de resistência elevada, 6,5 mm
1 Rebite estrutural, 6,5 mm, médio
2 Rebite de cabeça redonda estrutural, 6,5 mm
2 Parafuso, cabeça Torx , M8X1.25-28, PF, [88], G1009 Número de peça Tesla 1621839-00-B.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

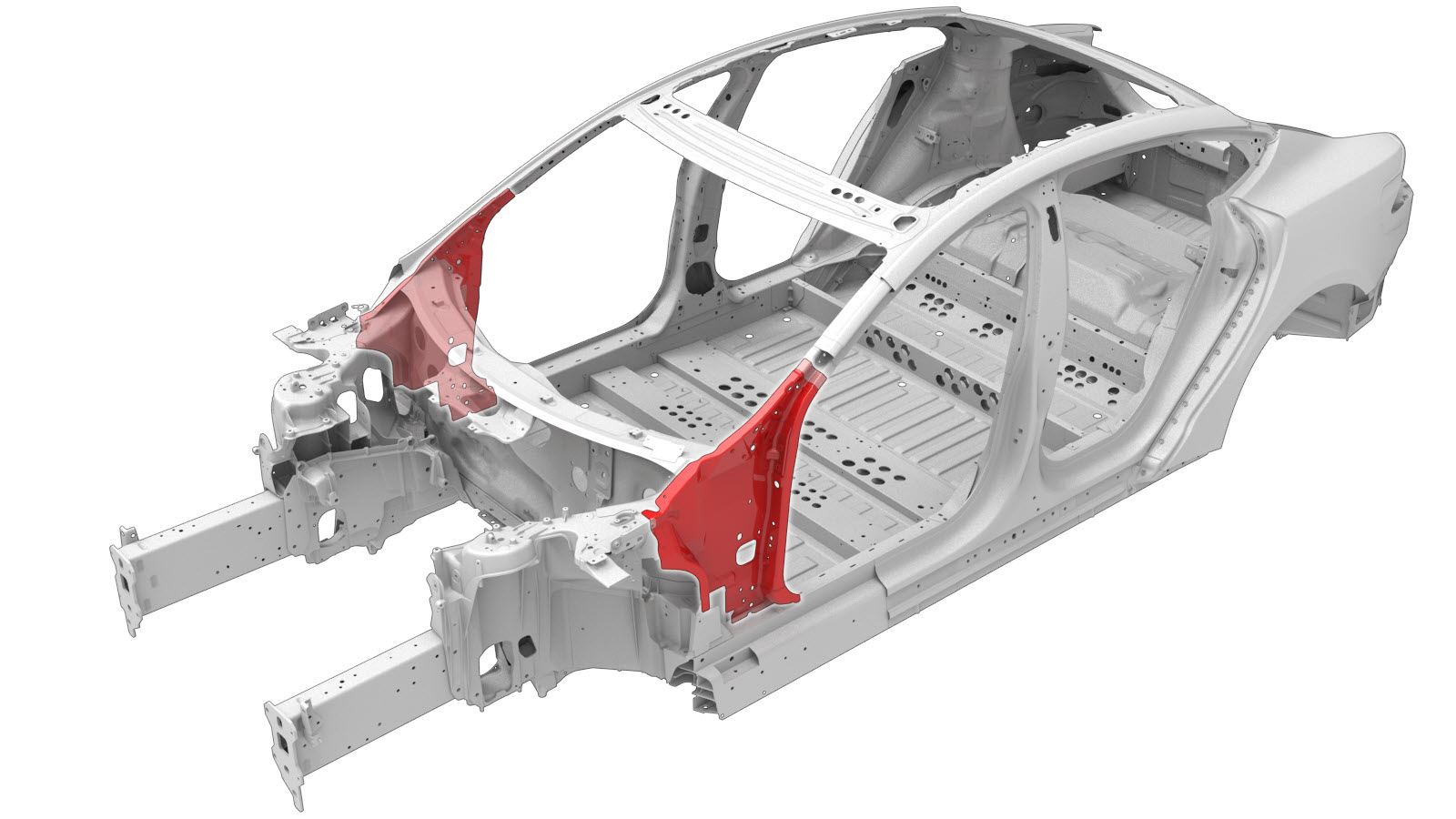

  1. Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.
  2. Retire o item Conjunto do pilar articulado.
  3. Retire o conjunto lateral da carenagem.
    Escolha o procedimento correto consoante a data de fabrico do veículo:

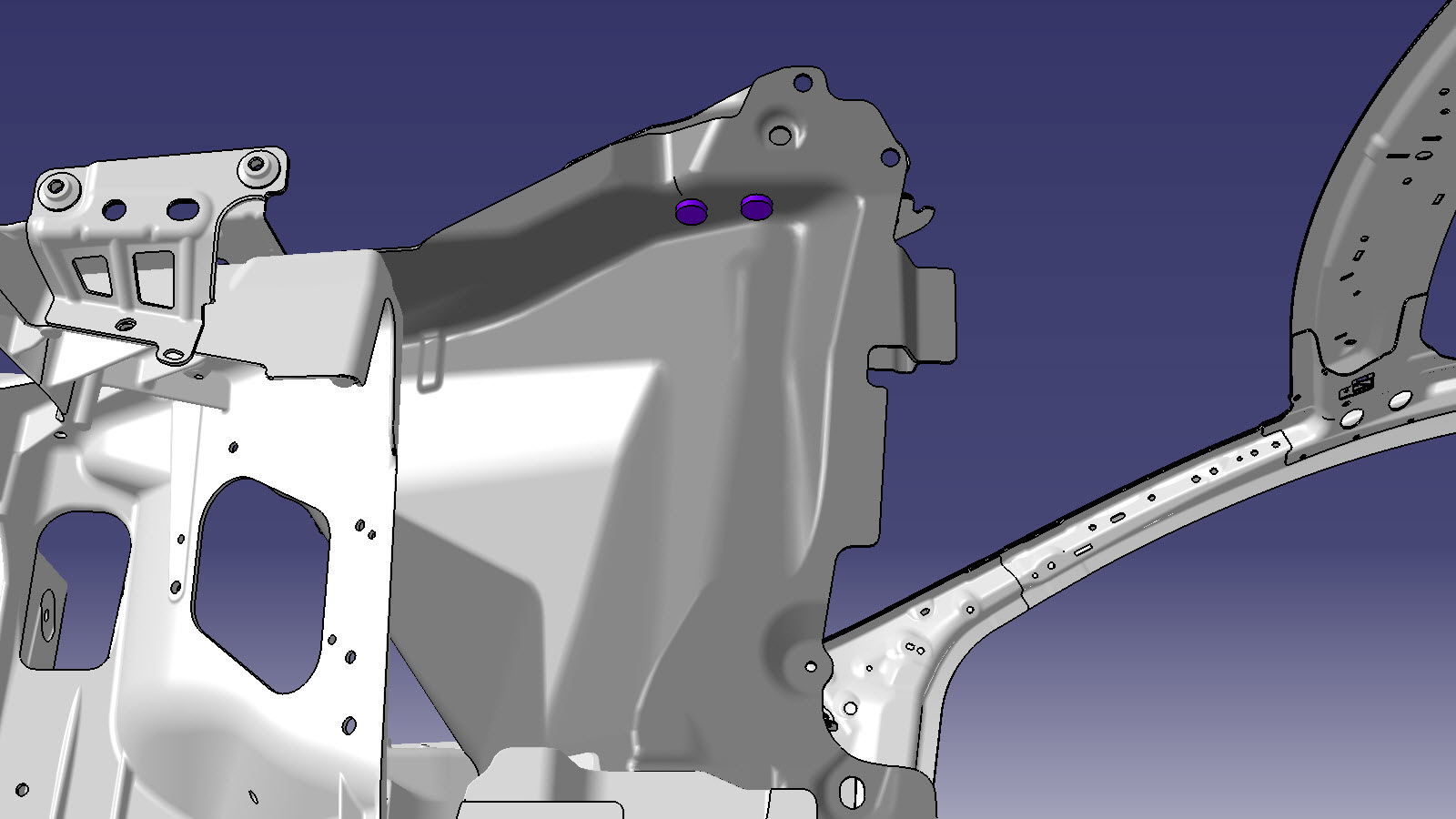

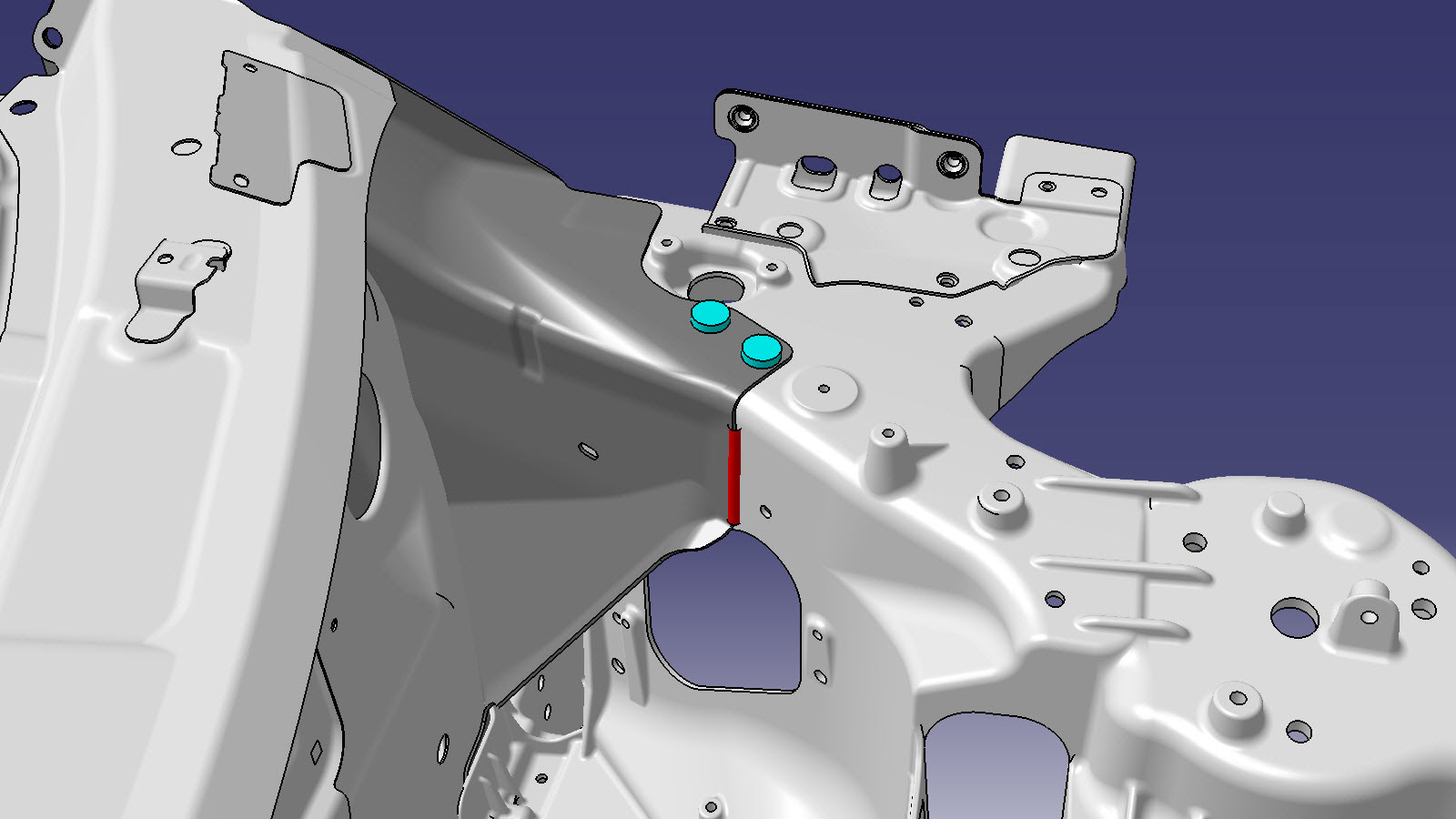

  4. Remova o componente original.

    ou SPR de fábrica

    ou soldaduras por pontos de fábrica

    ou RIVTAC

    ou parafuso, cabeça Torx

    Soldadura GMA

  5. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota

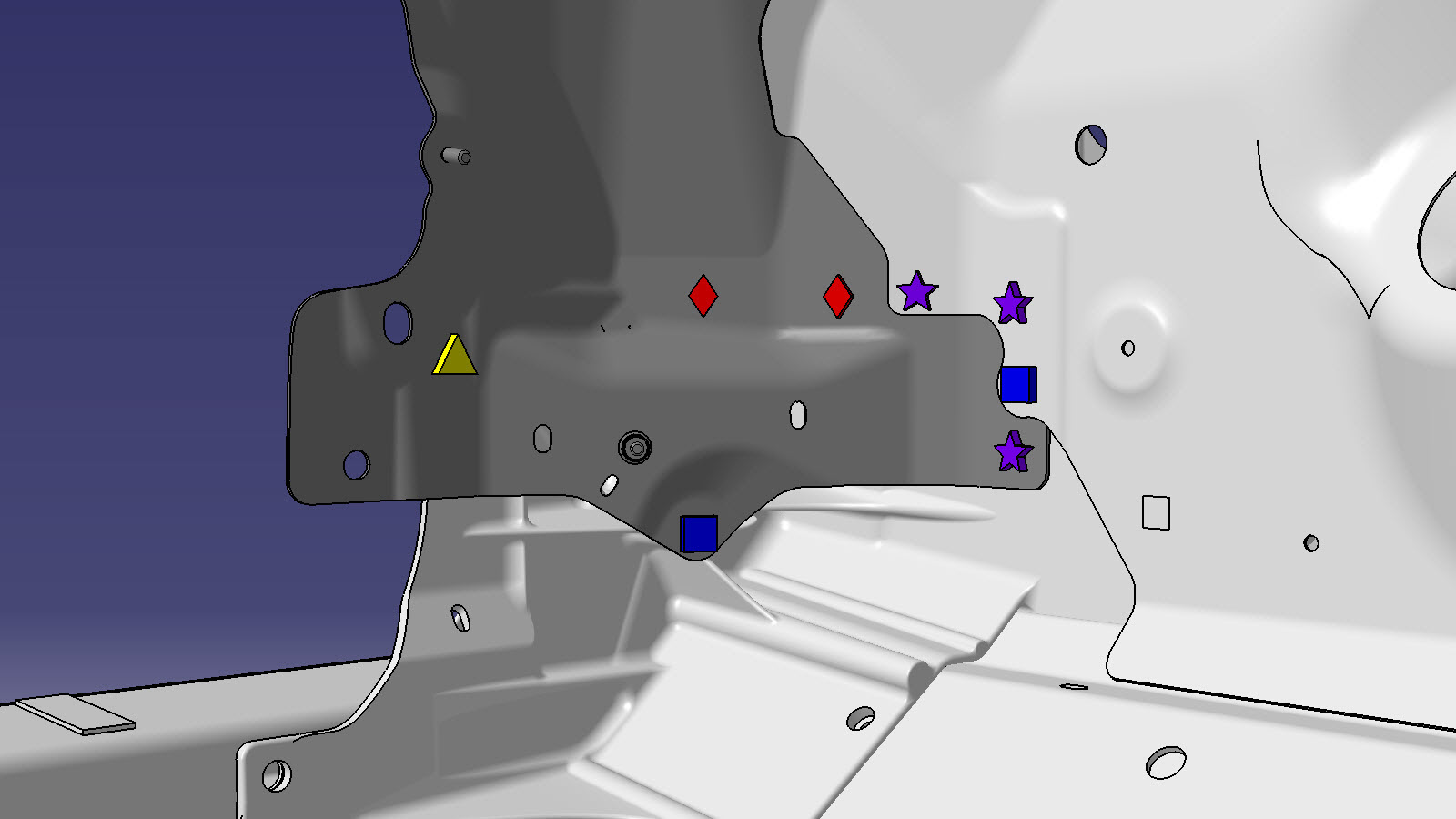

    Na imagem abaixo, o X vermelho indica um local onde um fixador anteriormente instalado não será substituído.

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites estruturais, 6,5 mm, médios

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou parafuso, cabeça Torx

    Soldadura GMA

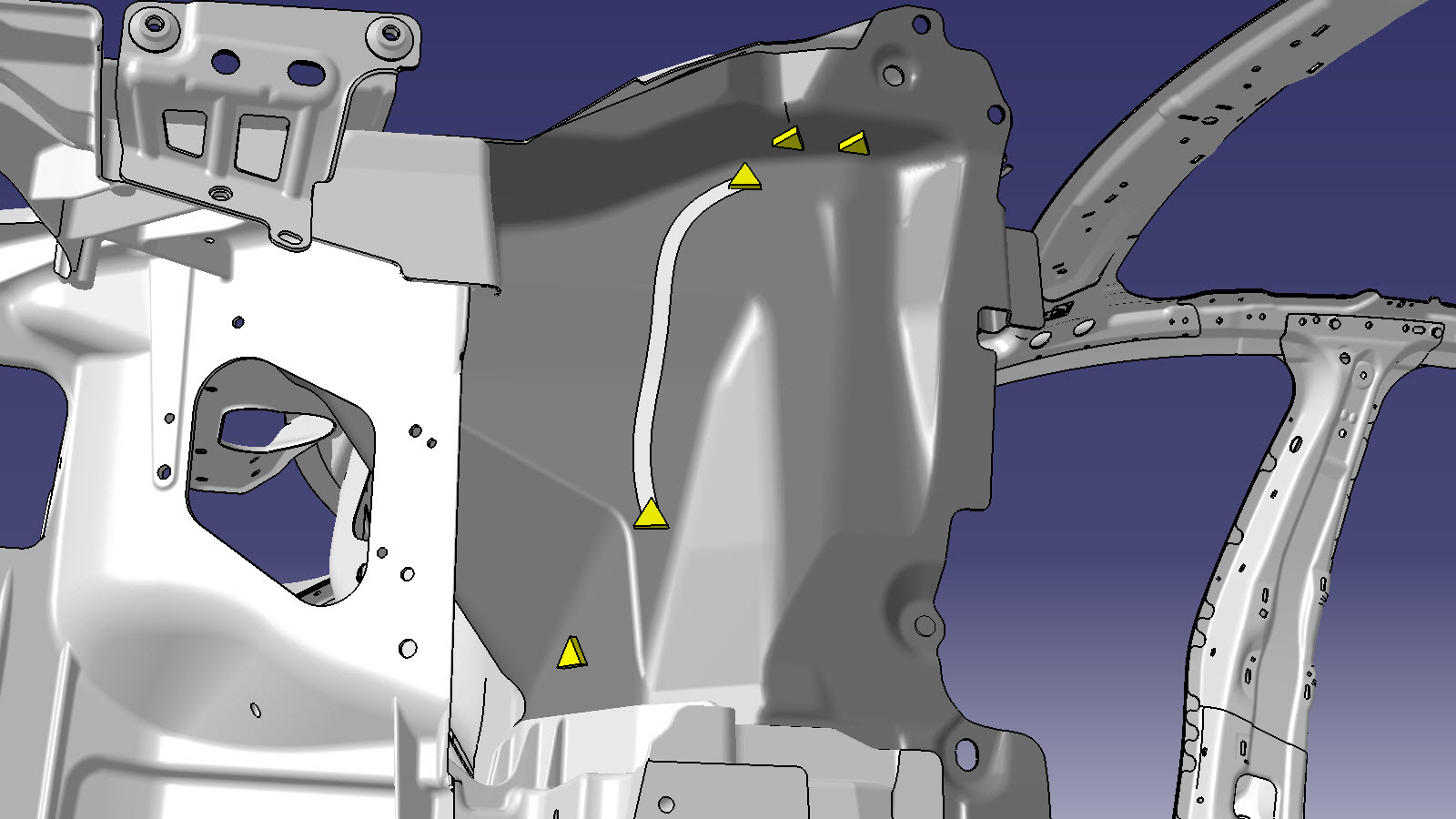

  6. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

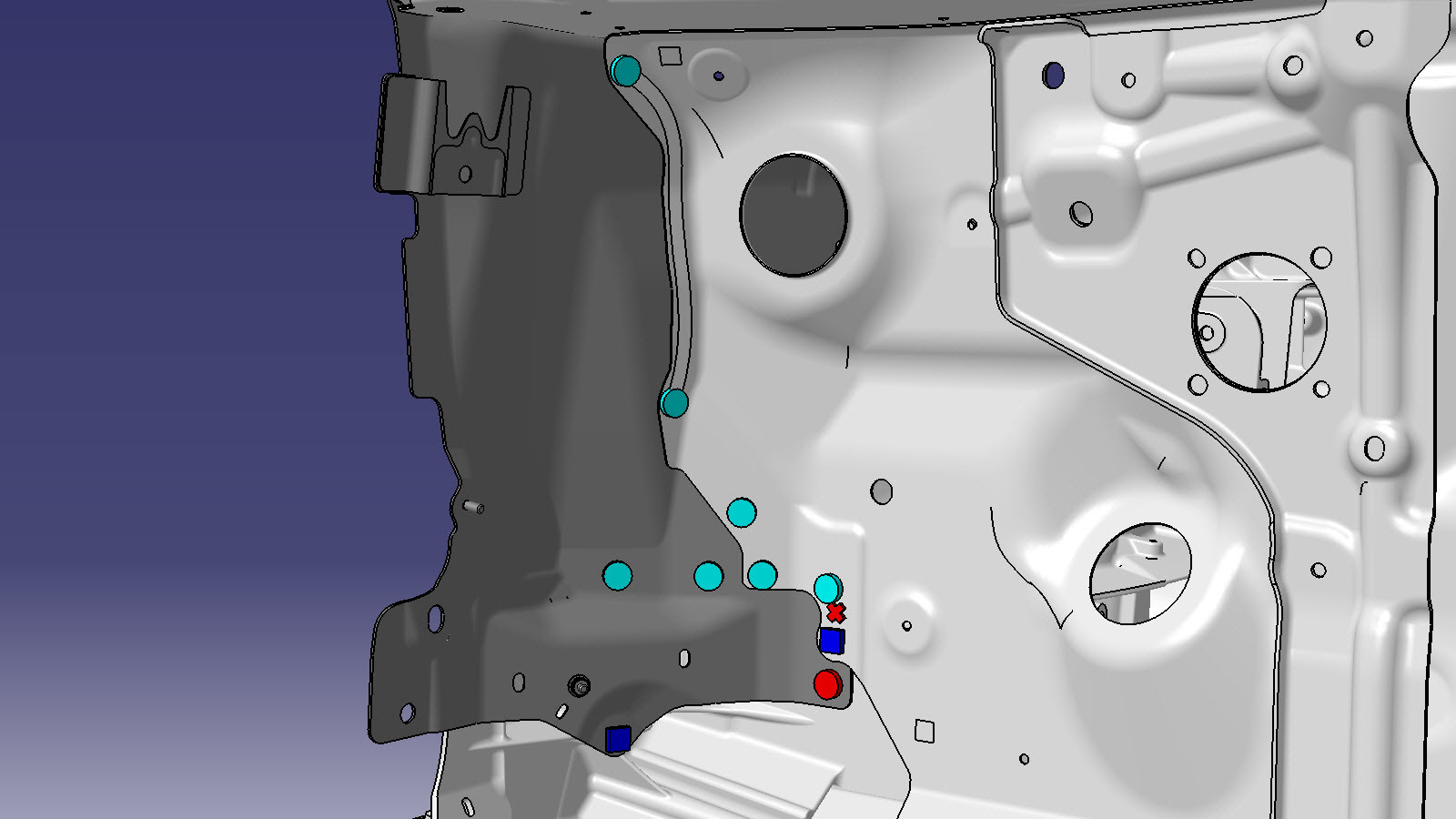

  7. Instale o novo componente ou componentes.
    Aperte os parafusos a 30 Nm.
  8. Efetue a soldadura GMA.

    Soldadura GMA

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  9. Instale o conjunto lateral da carenagem.
    Escolha o procedimento correto consoante a data de fabrico do veículo:
  10. Instale o item Conjunto do pilar articulado.
  11. Instale a parte necessária do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
  12. Realize quaisquer operações pós-reparação necessárias.
