Fixação de fecho de cinto de segurança do banco da segunda fila
Código de correção:
10100301202
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

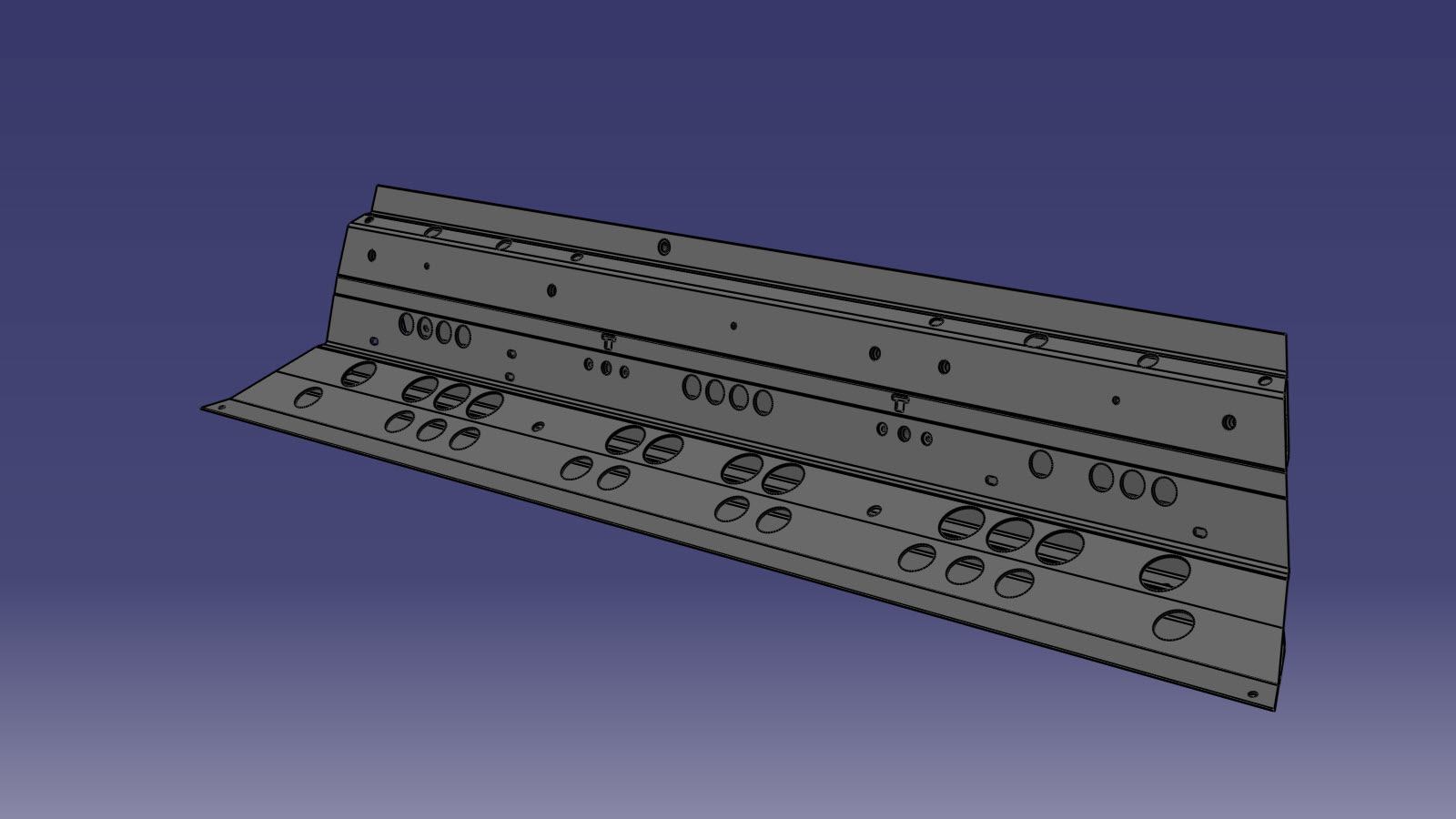

| 1 | ASY, RR TORQUEBOX XMEMBER (Travessa da caixa estrutural traseira) |
|
| 1 |
Rebites cegos
|
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

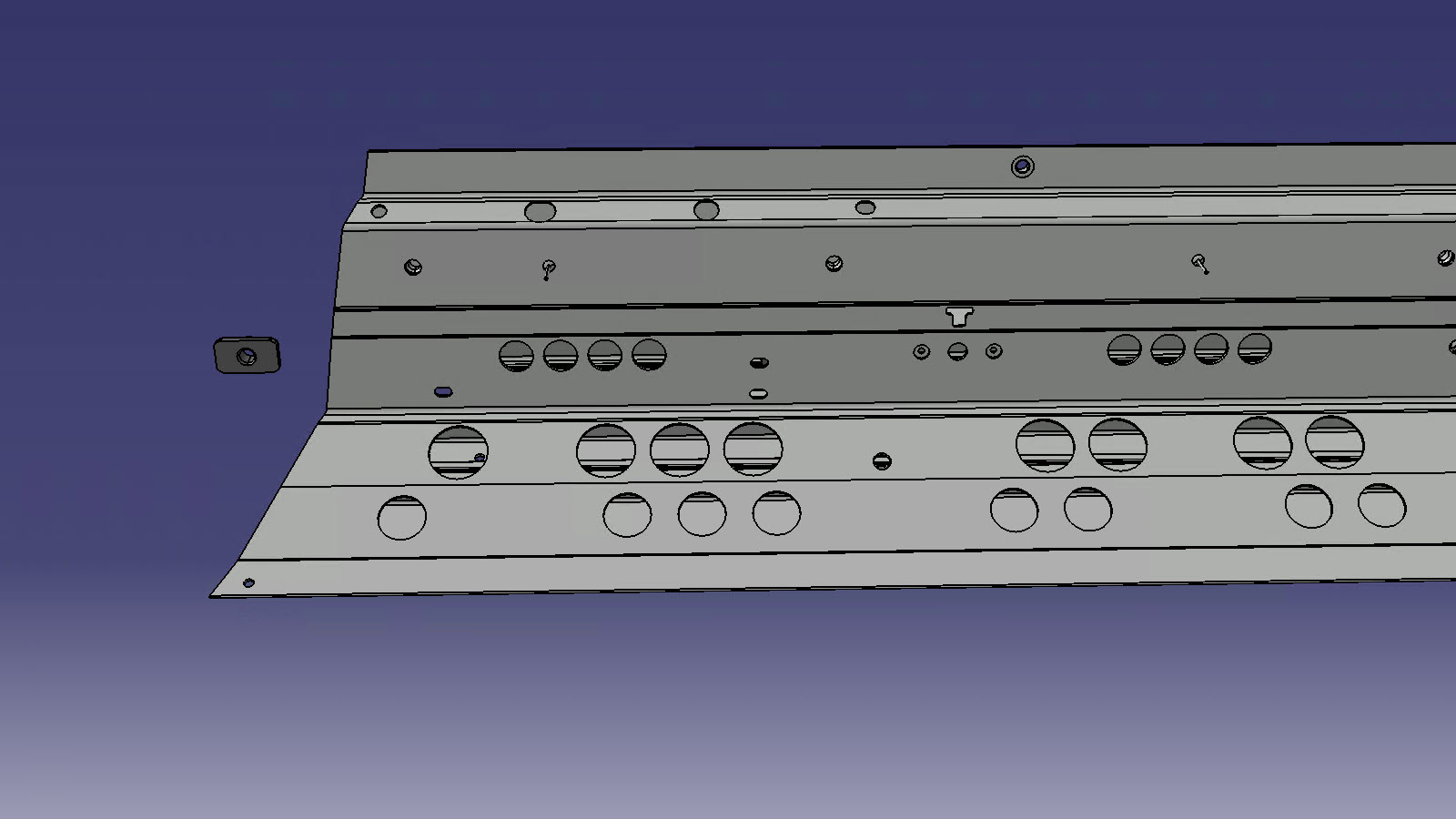

Retire a porca M12 REC da peça de assistência ASY, RR TORQUEBOX XMEMBER.
ou
rebites estruturais de fábrica
-

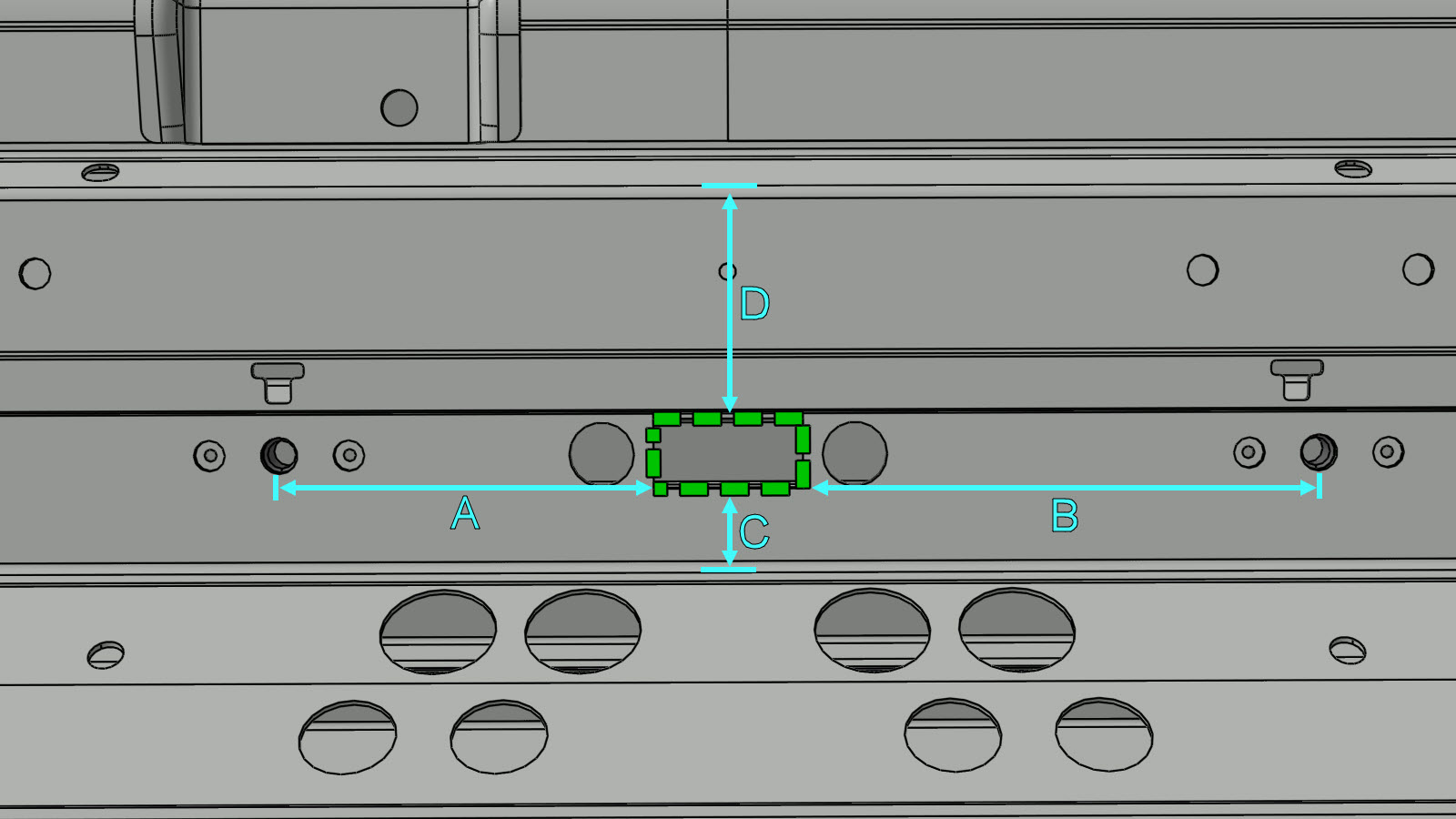

Corte um orifício na travessa da caixa estrutural traseira para aceder ao componente danificado.
Ponto/linha de referência
Linha de corte
- A = 133 mm.
- B = 183 mm.
- C = 30 mm.
- D = 82 mm.
-

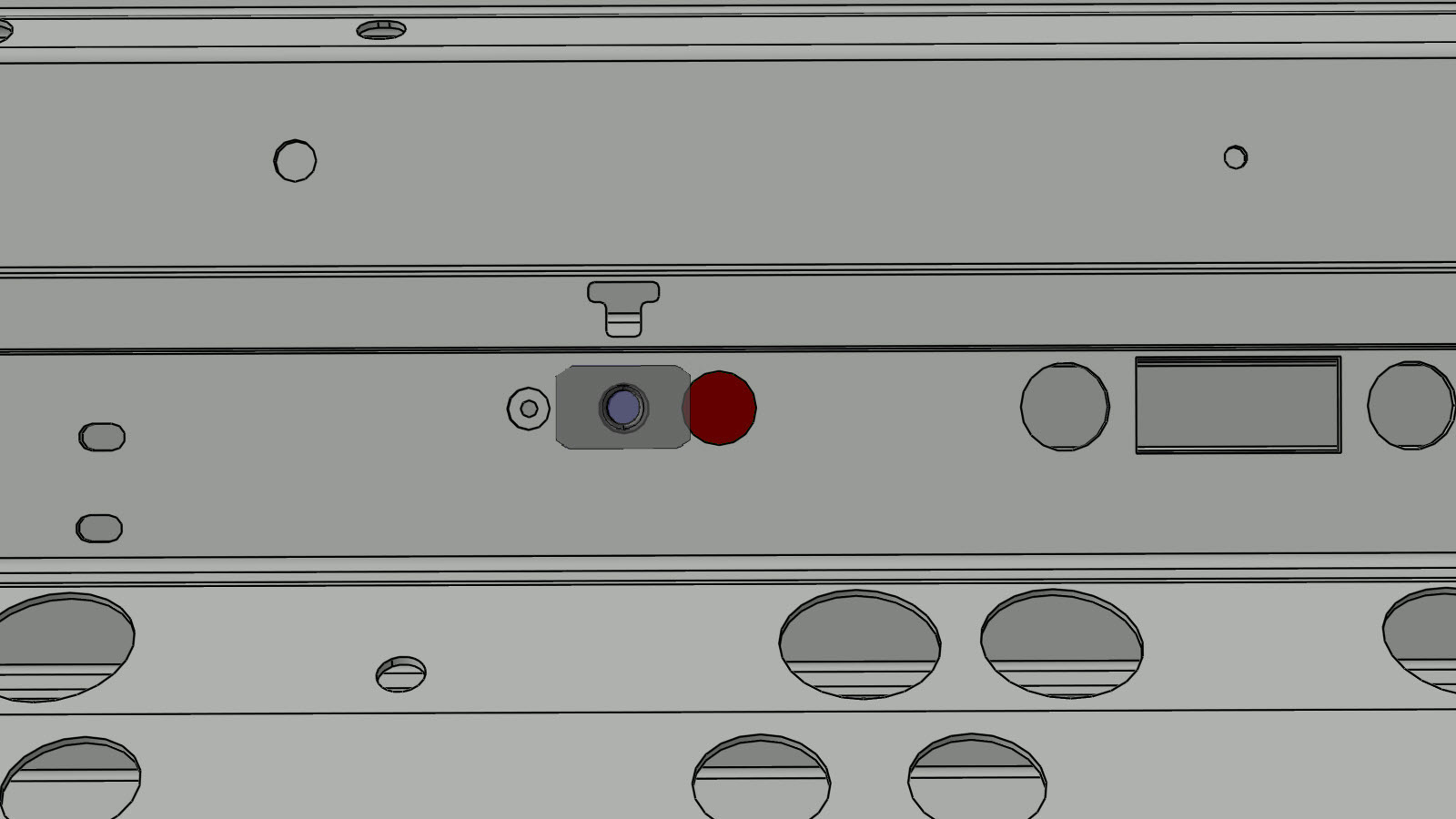

Remova o componente original.
ou rebites estruturais de fábrica
NotaApós retirar o rebite de fábrica, retire a porca M12 através do orifício de acesso cortado na travessa da caixa estrutural traseira.
-
-
Prepare a instalação.
NotaPosicione a porca M12 através do orifício de acesso cortado na travessa da caixa estrutural traseira.
-

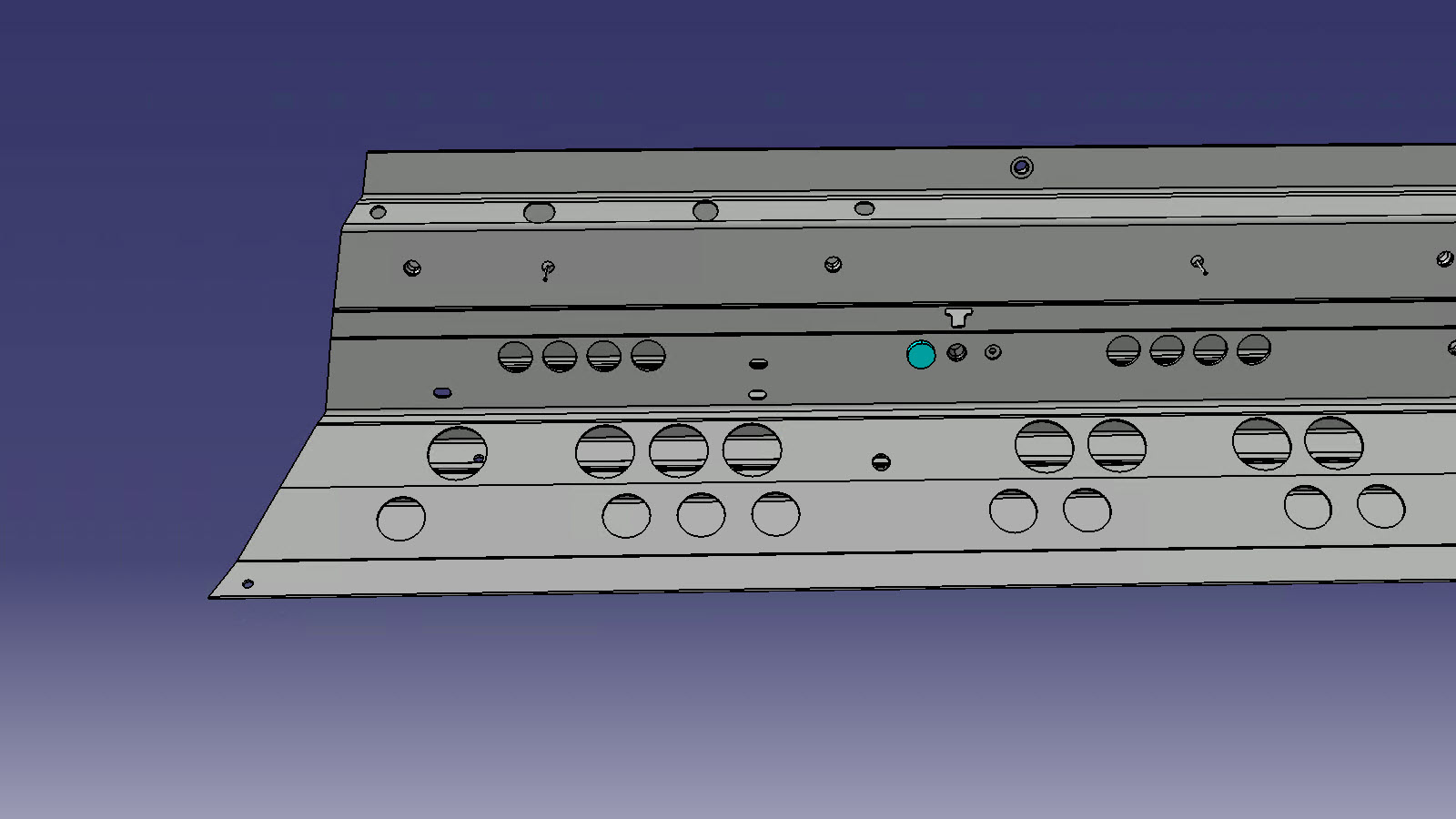

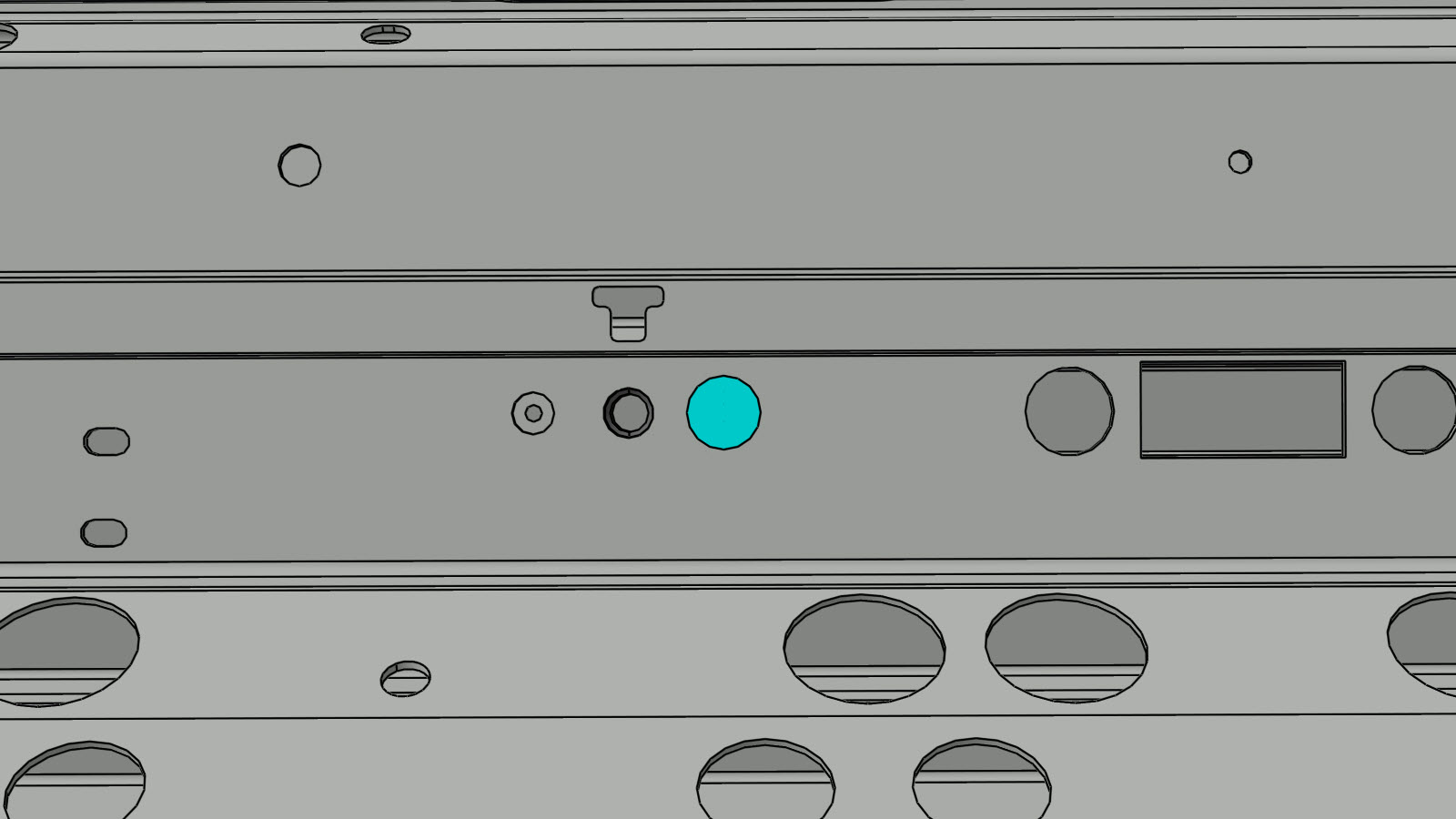

Instale o novo componente ou componentes.
NotaNão é utilizado adesivo estrutural para fixar a porca M12 na travessa da caixa estrutural traseira; a porca M12 é fixada apenas com um rebite.
- Realize quaisquer operações pós-reparação necessárias.
