Parte interior de quarto
Código de correção:
10101913202
10101913302
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

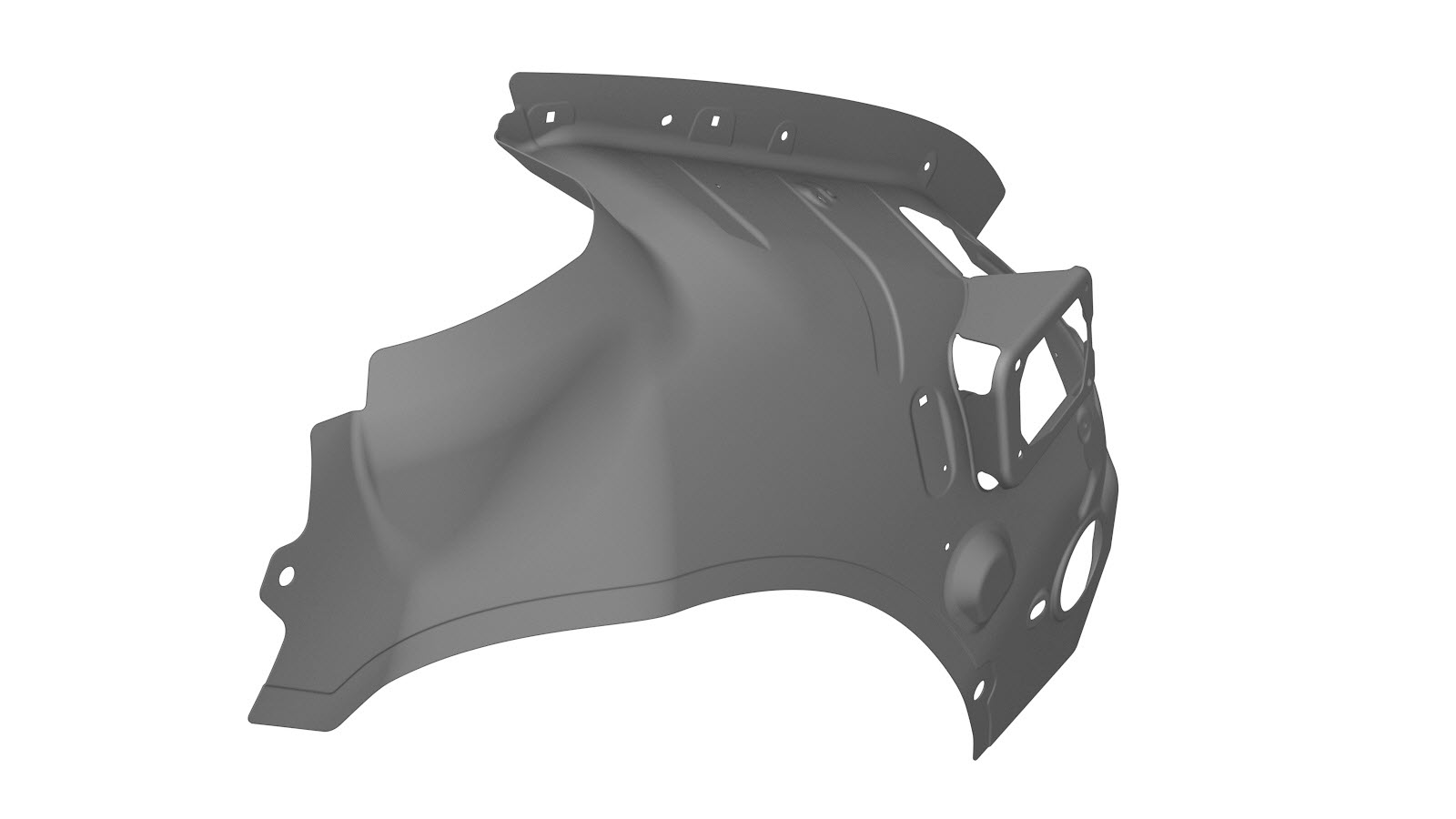

| 1 | ASY - PNL RR QTR INR (Parte interior de quarto) |
|
| 13 |
Rebite estrutural de resistência elevada, 6,5 mm
|
|
| 4 |
Rebite de cabeça redonda estrutural, 6,5 mm
|
|
| 2 |
Rebite oco S18
|
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

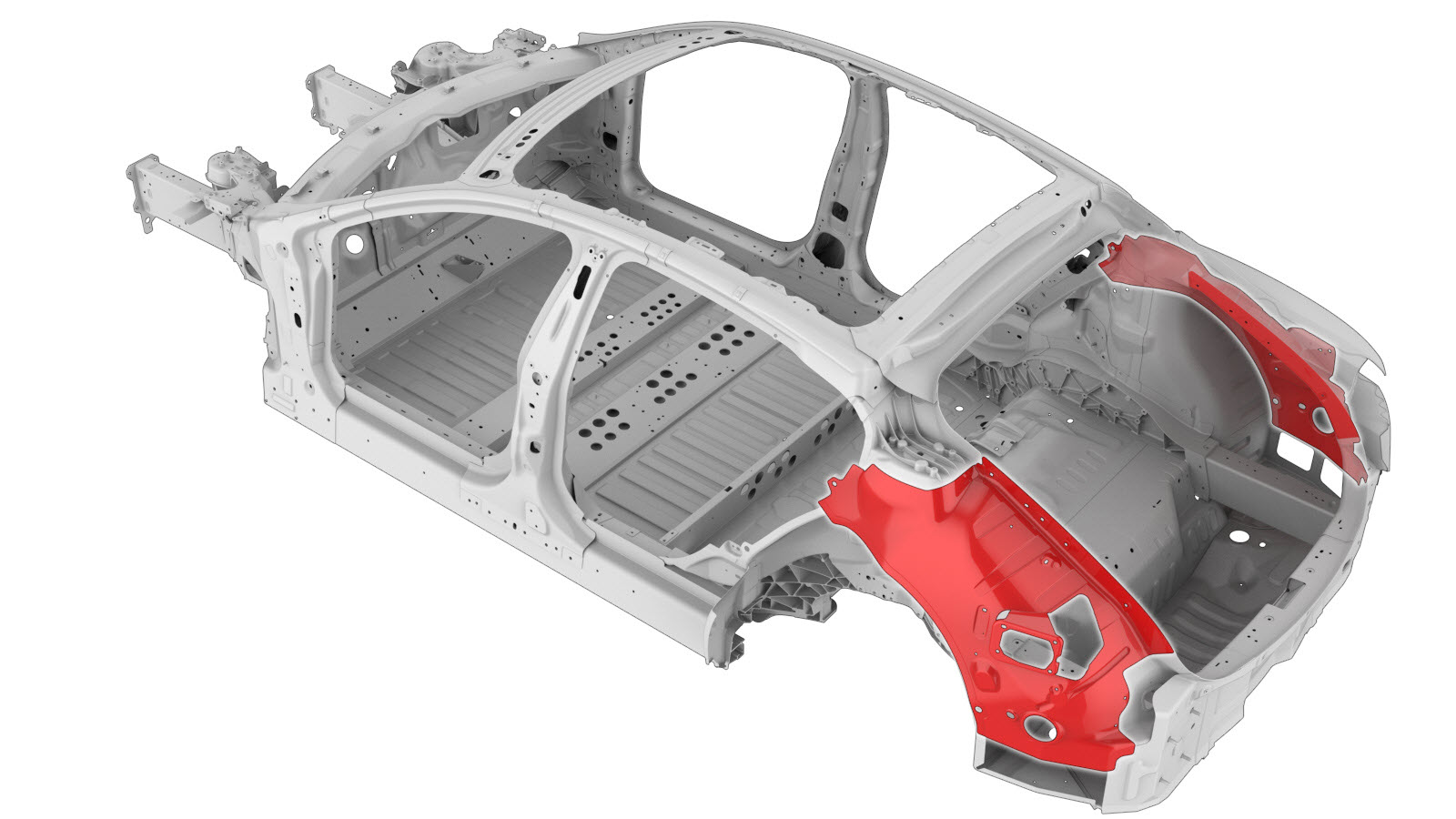

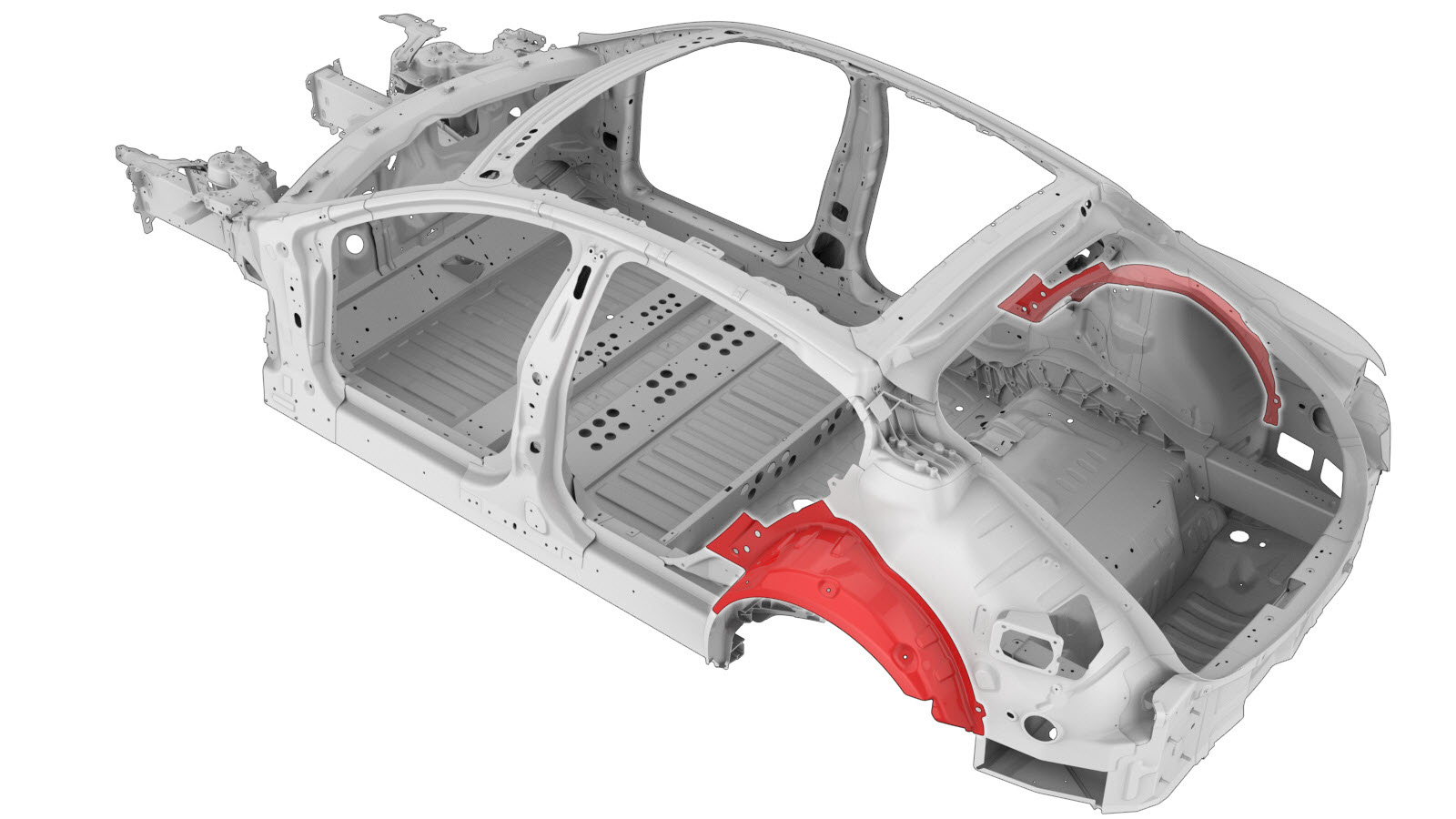

Retire o item Parte exterior da cava da roda completa (veículos construídos até 17 de fevereiro de 2022).
-

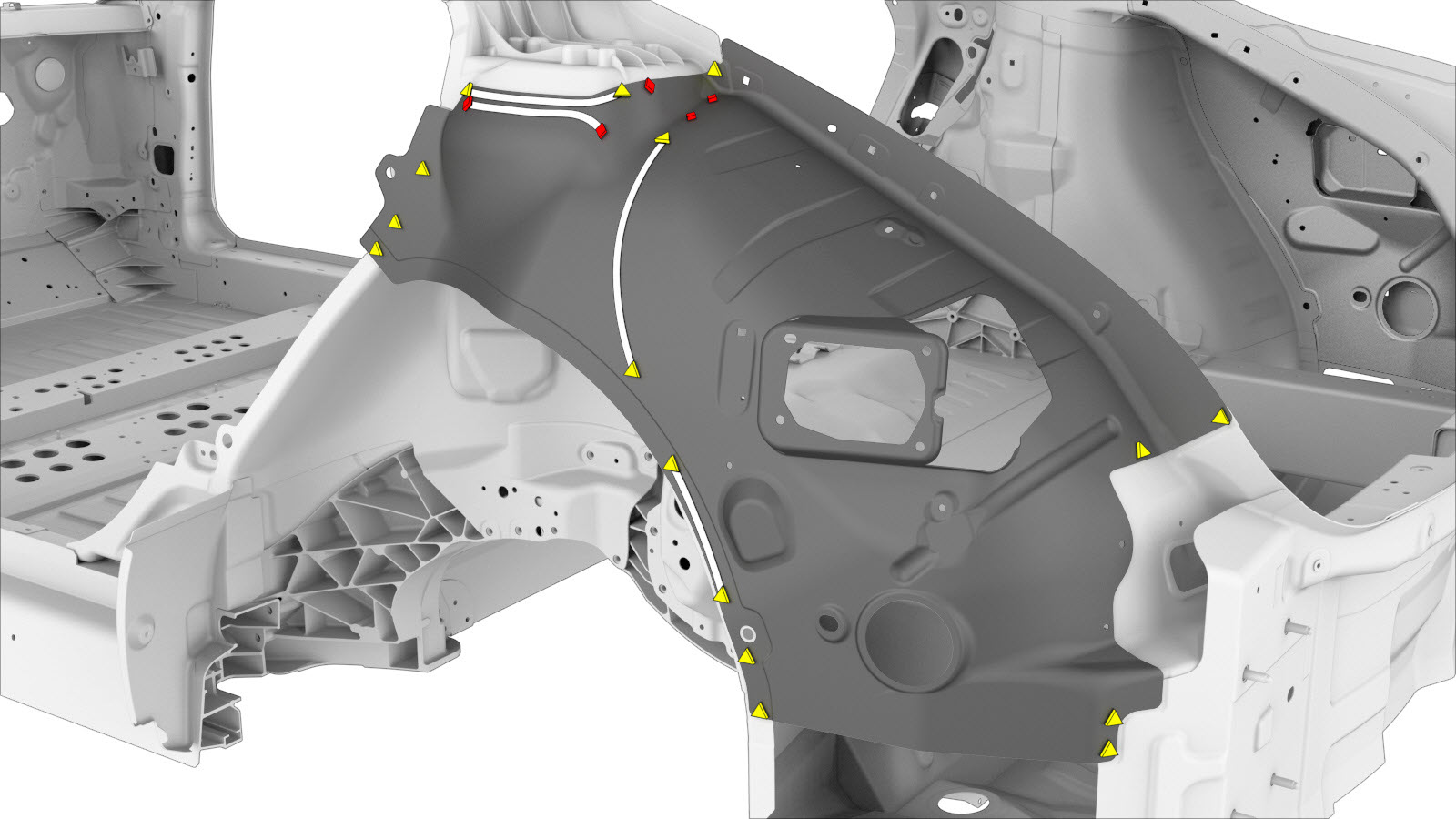

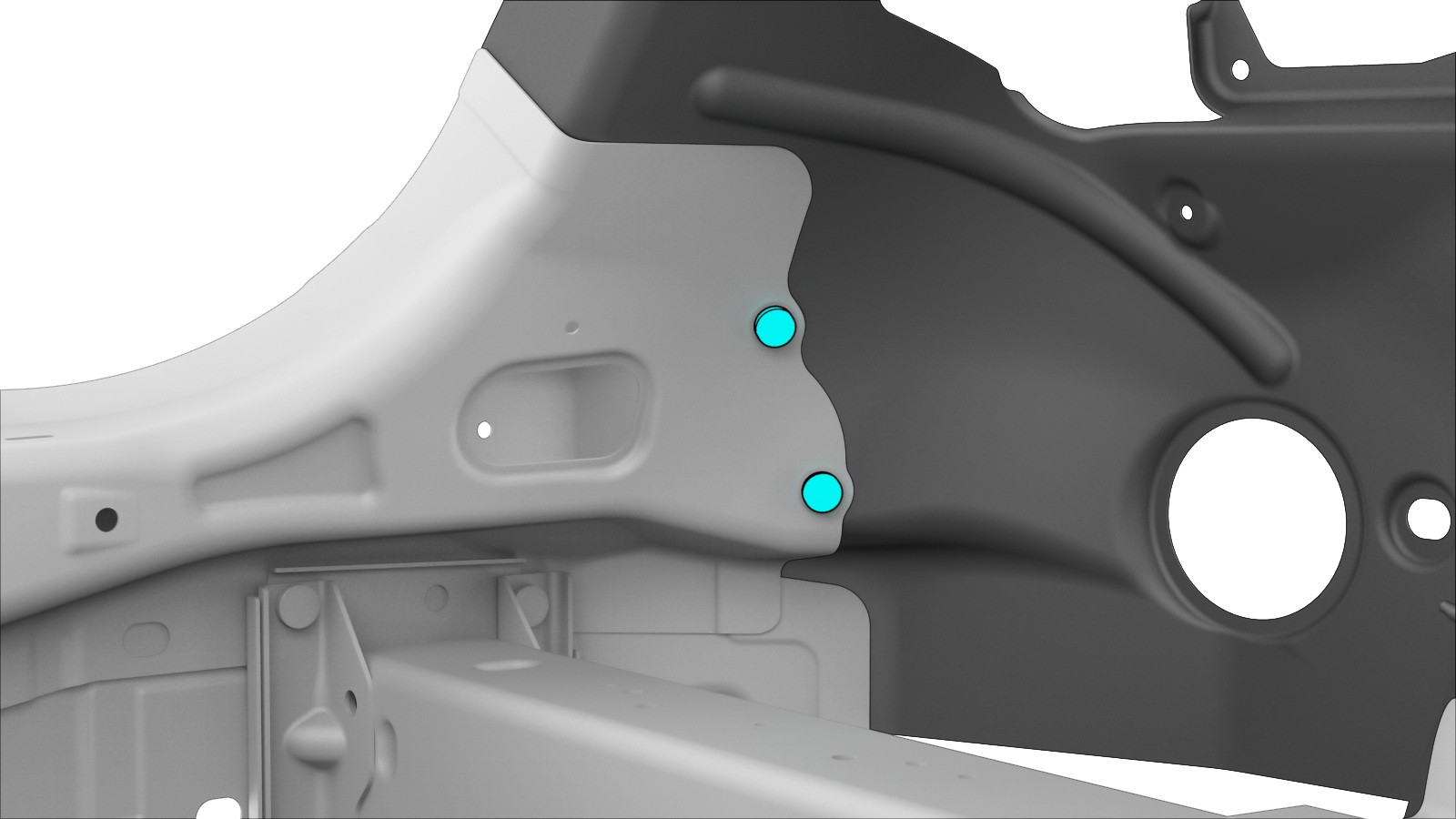

Remova o componente original.
ou
soldaduras por pontos de fábrica
ou
SPR de fábrica
ou rebites estruturais de fábrica
-

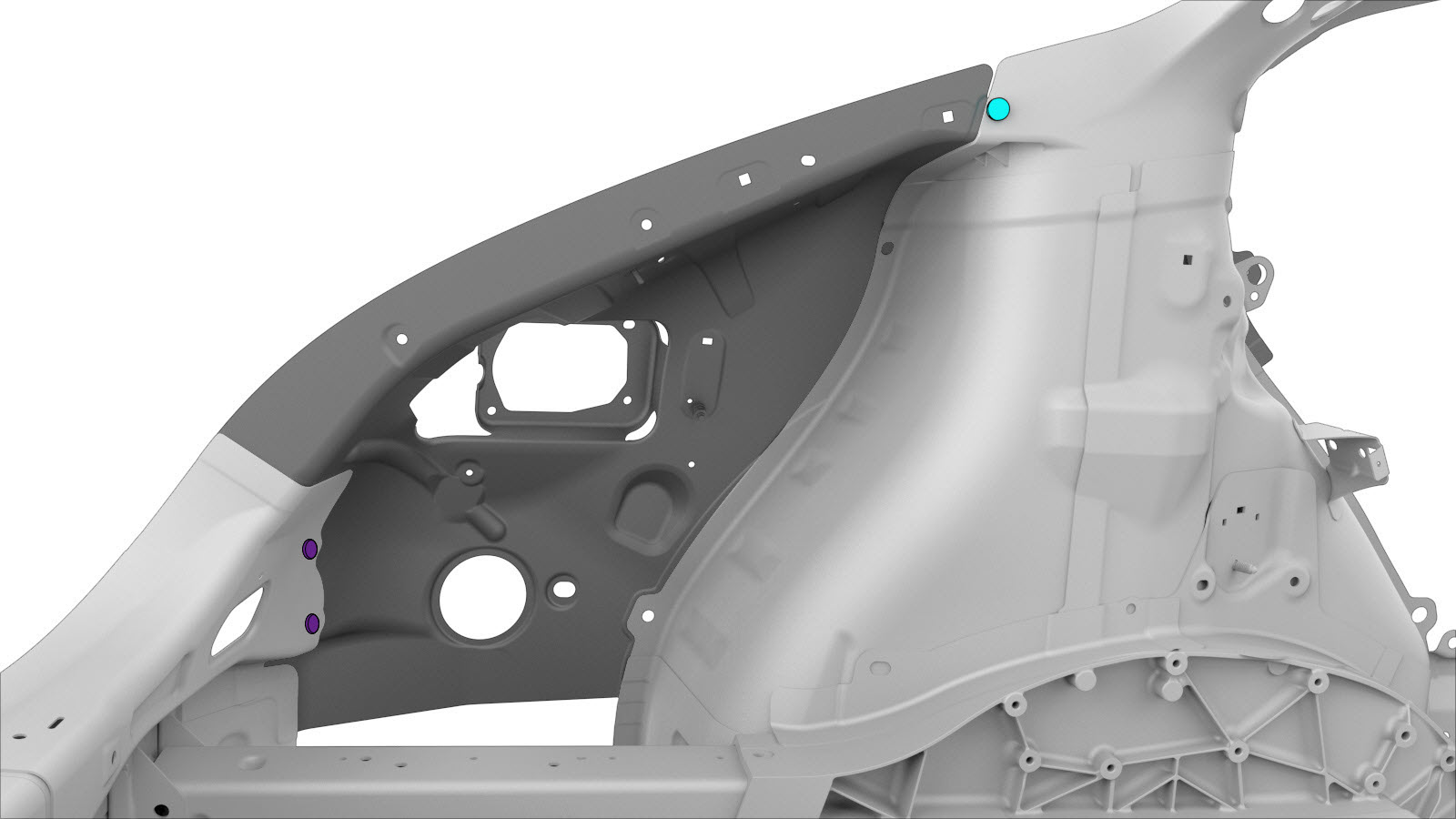

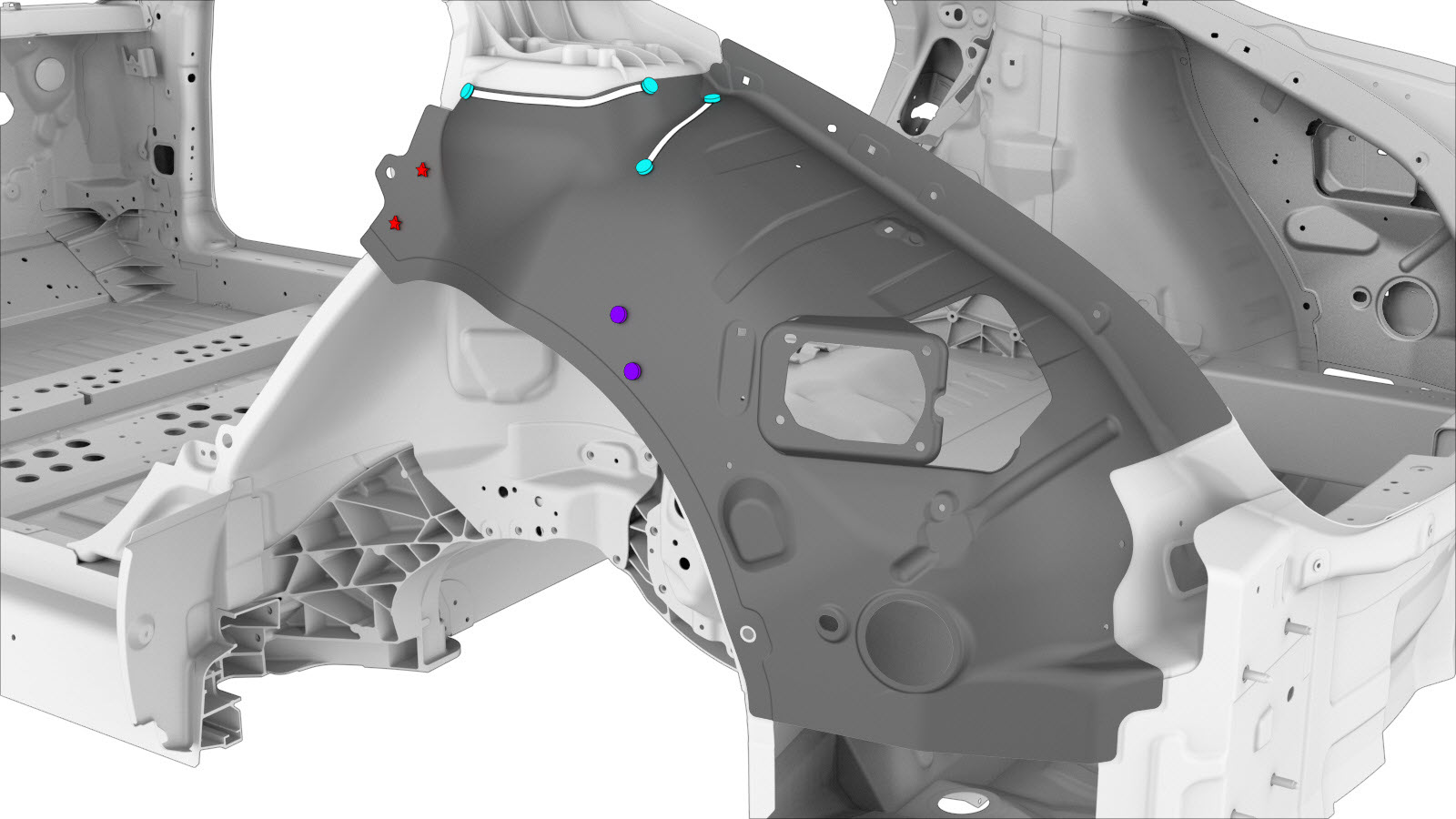

Prepare a instalação.
ou rebites estruturais de resistência elevada, 6,5 mm
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Instale o item Parte exterior da cava da roda completa (veículos construídos até 17 de fevereiro de 2022).
- Realize quaisquer operações pós-reparação necessárias.
