Conjunto do painel de apoio dos pés

Código de correção: 10101019702 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

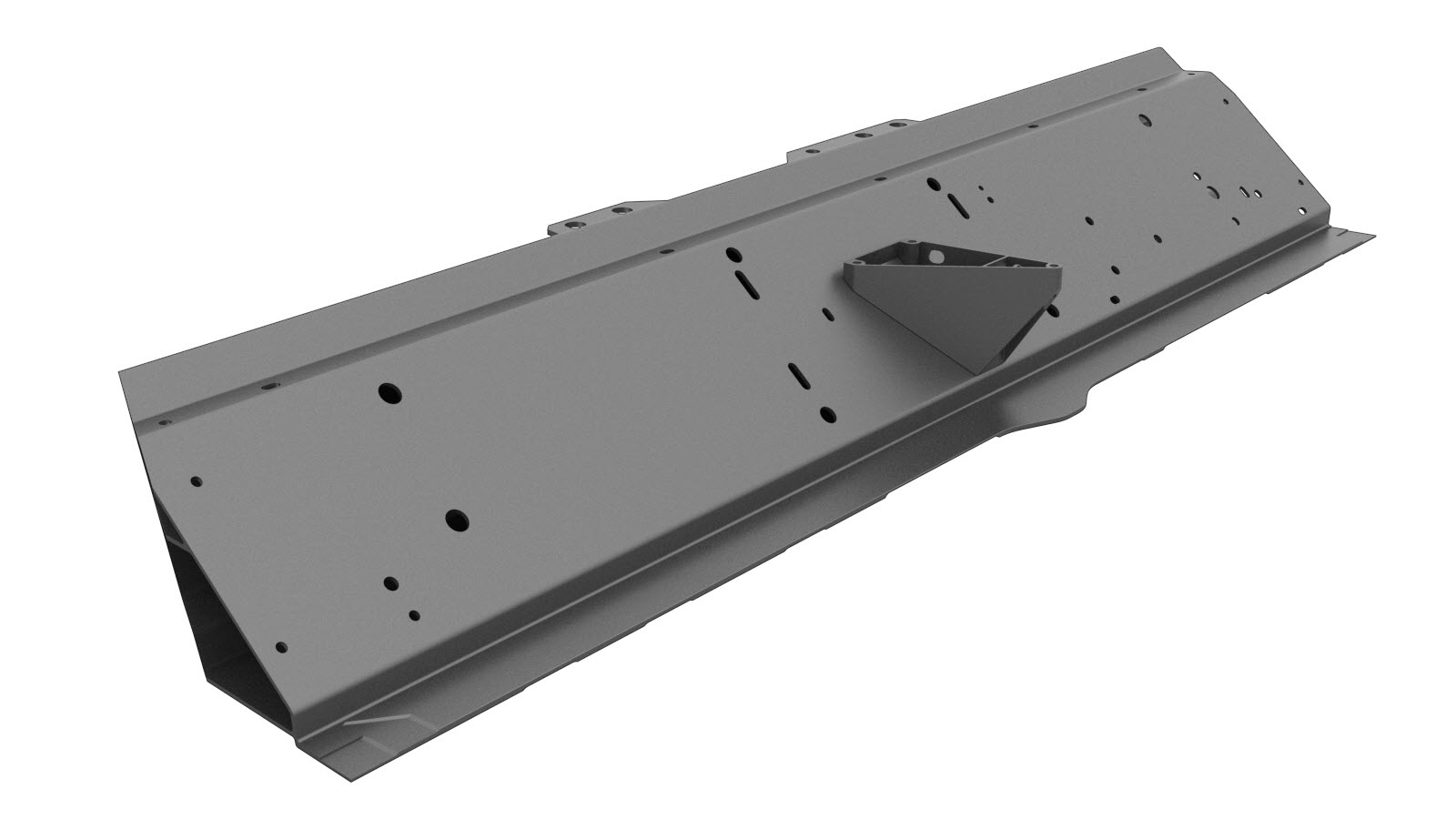

1 ASY, TOEBOARD WITH SUPPORT BKT (Conjunto do painel de apoio dos pés)

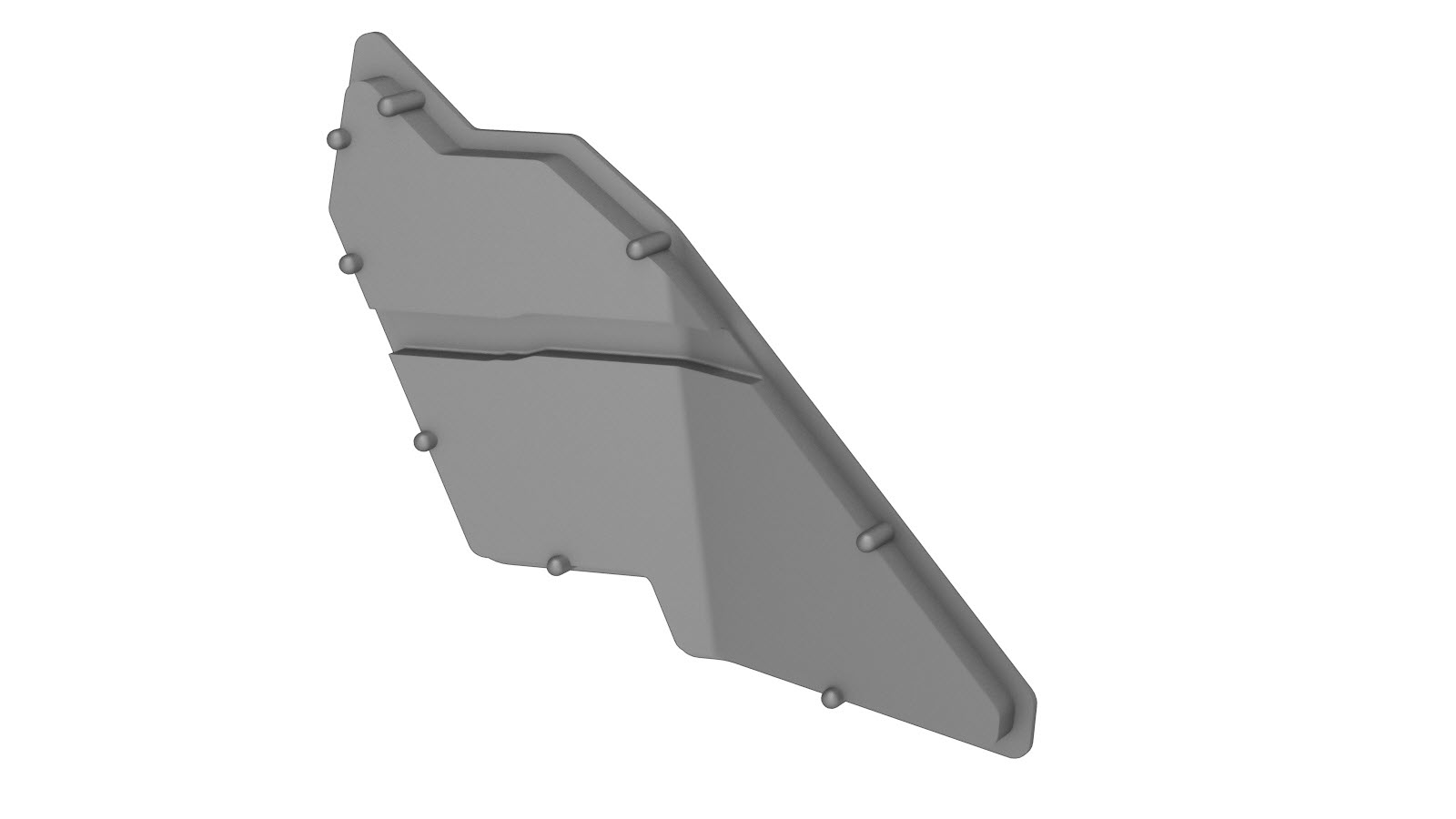

1 Defletor de NVH do painel de apoio dos pés – lado esquerdo Número de peça Tesla 1622950-00-A.

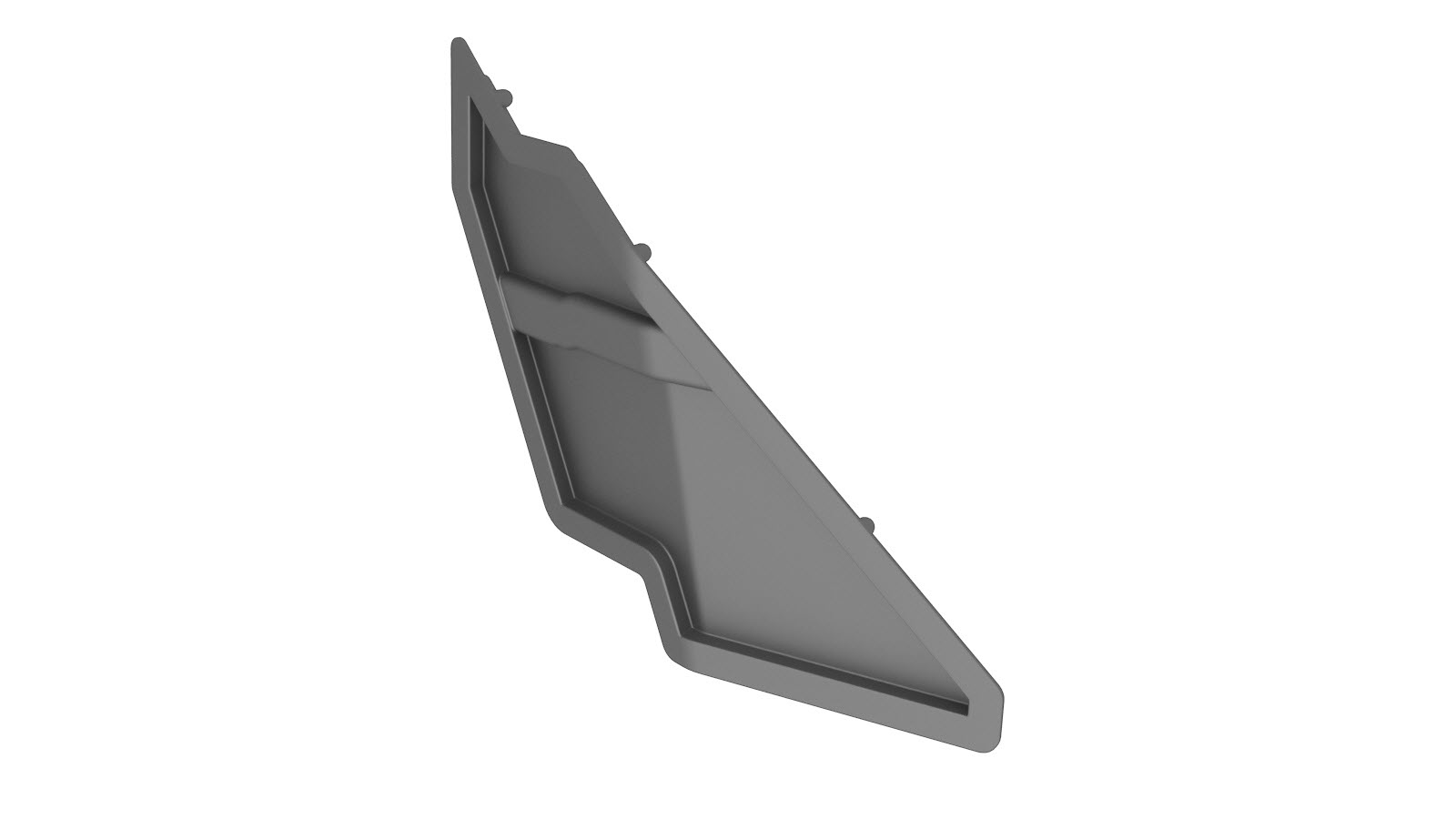

1 Defletor de NVH do painel de apoio dos pés – lado direito Número de peça Tesla 1622951-00-A.
2 Rebite estrutural de resistência elevada, 6,5 mm
2 Rebite de flange estrutural
9 Rebite, 4,8 mm

4 Rebite embutido, 4,8 mm, comprido
4 Rebite embutido, 4,8 mm, curto
3 Parafuso, cabeça Torx , M8x34 Número de peça Tesla 1022448-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o conjunto lateral da carenagem.
    Com base na data de construção do veículo, escolha o procedimento adequado:

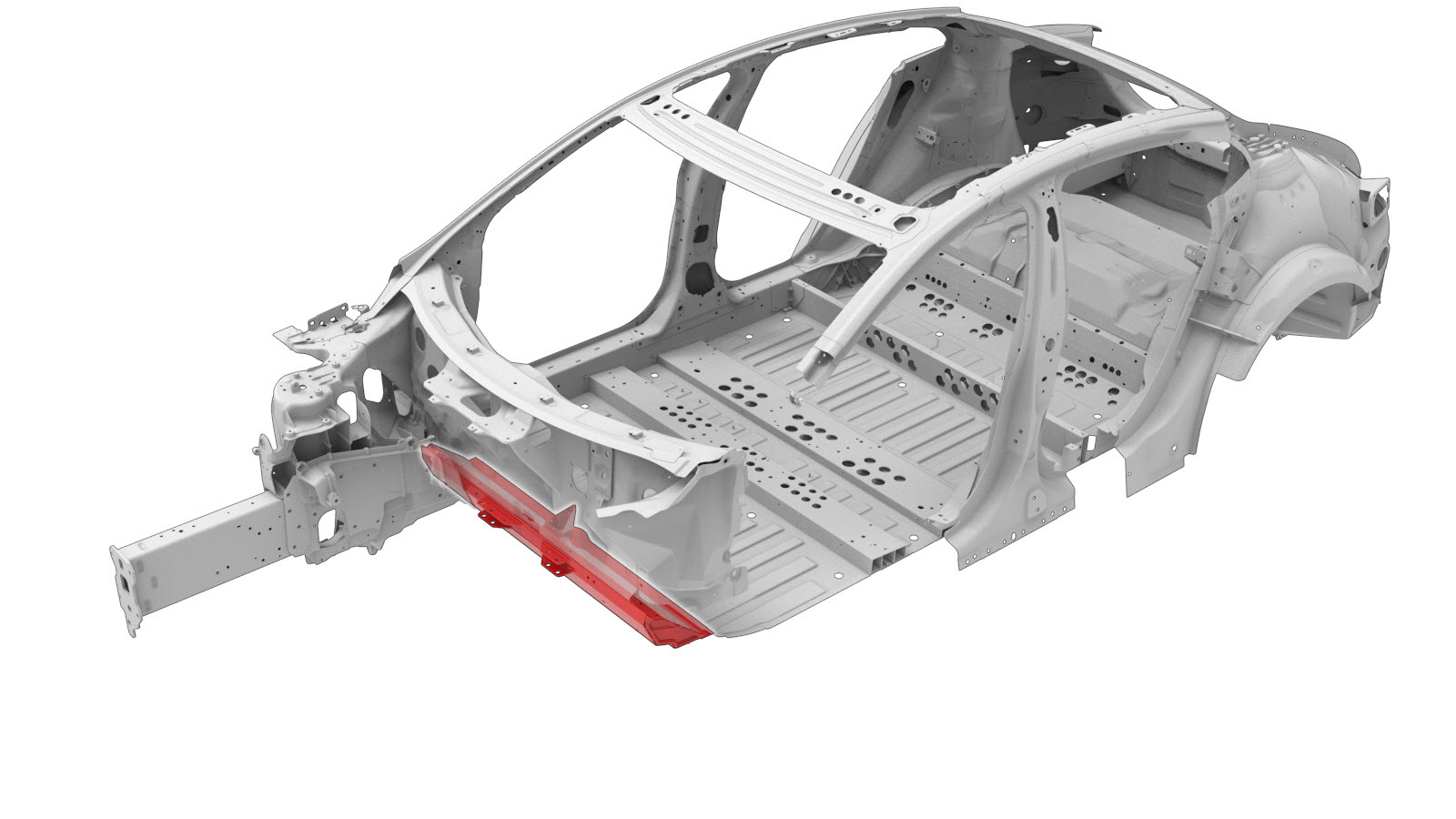

  2. Retire o item Soleira (completa).

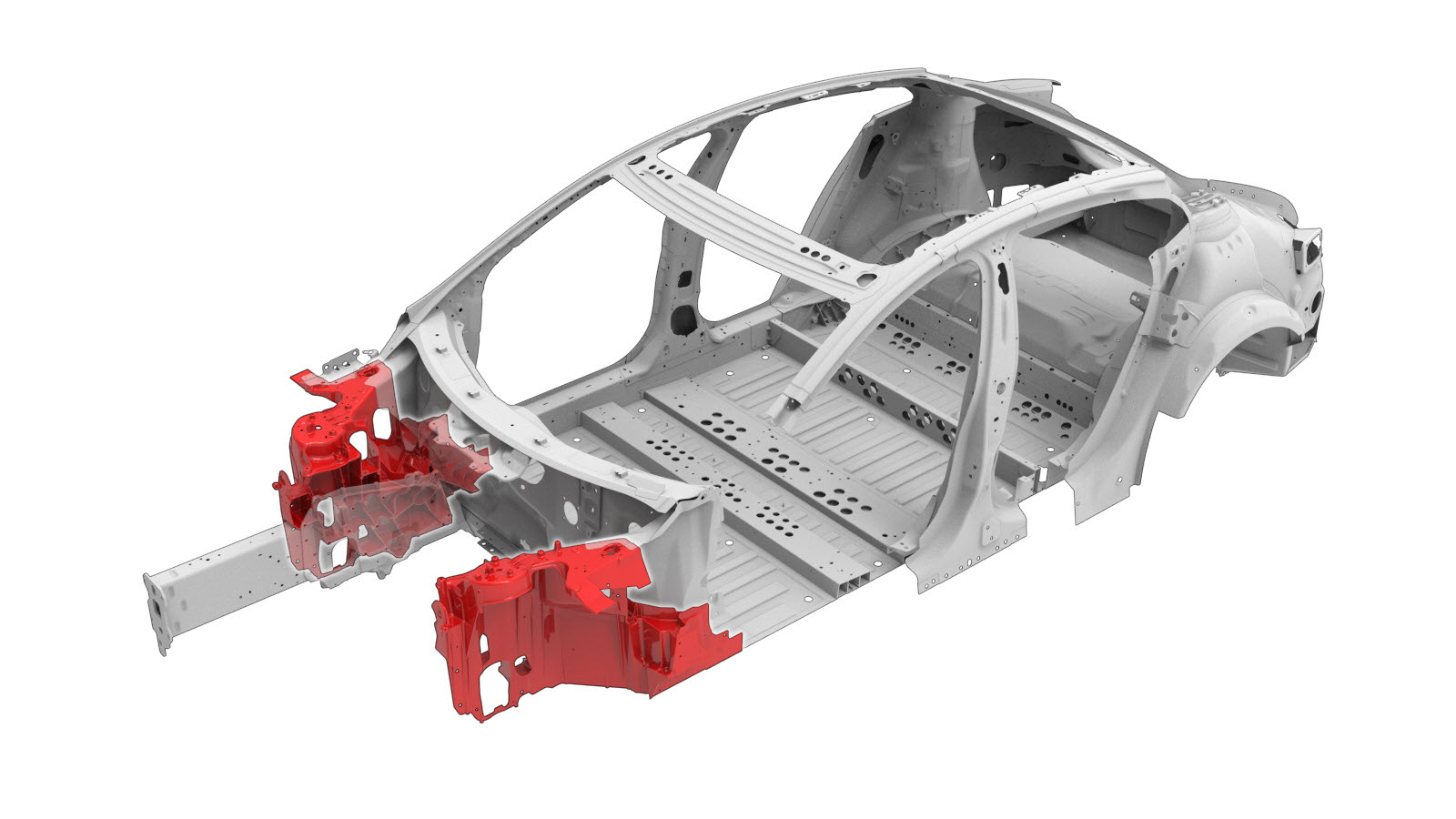

  3. Retire o item Conjunto da torre do amortecedor (dianteiro).

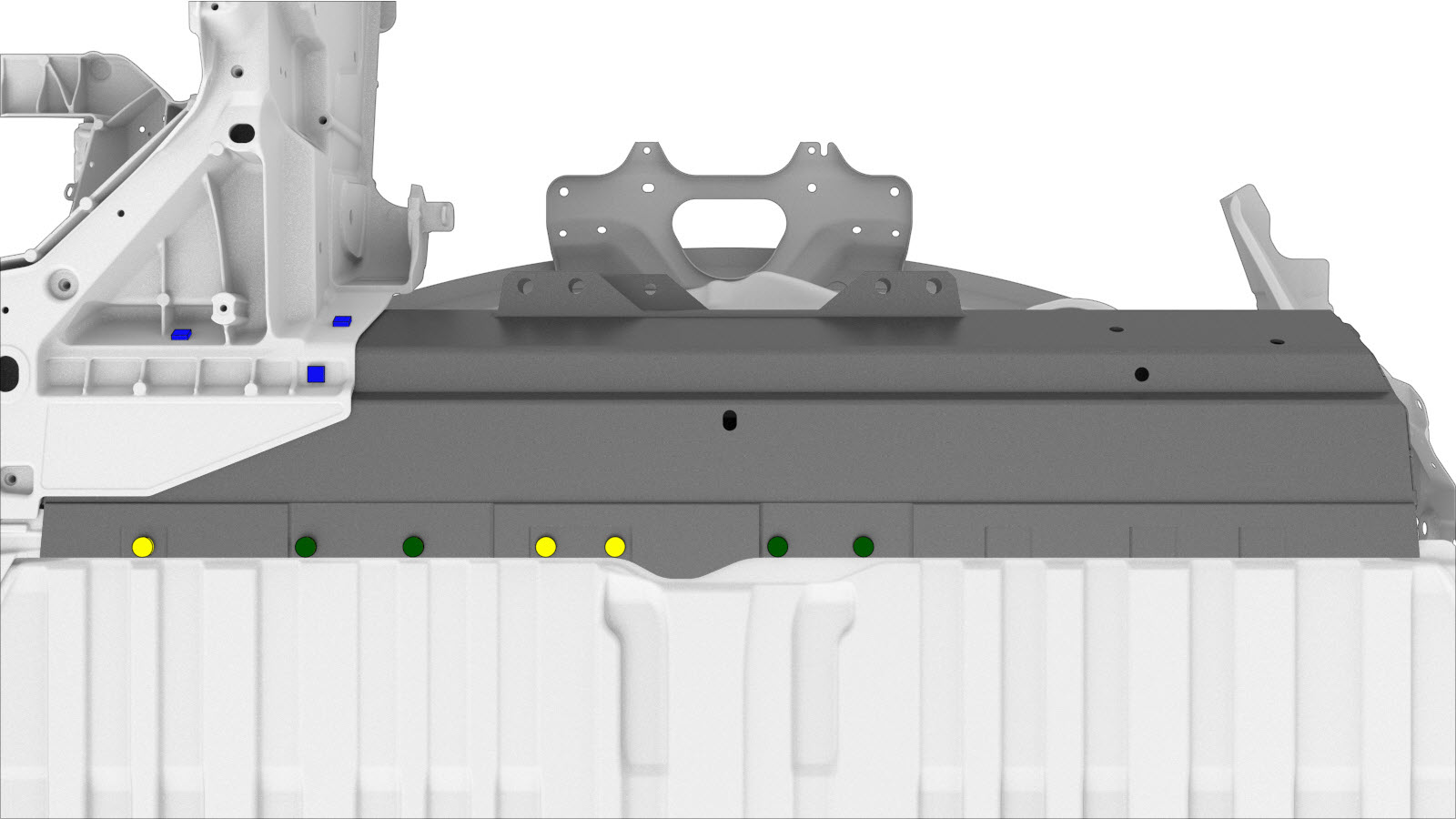

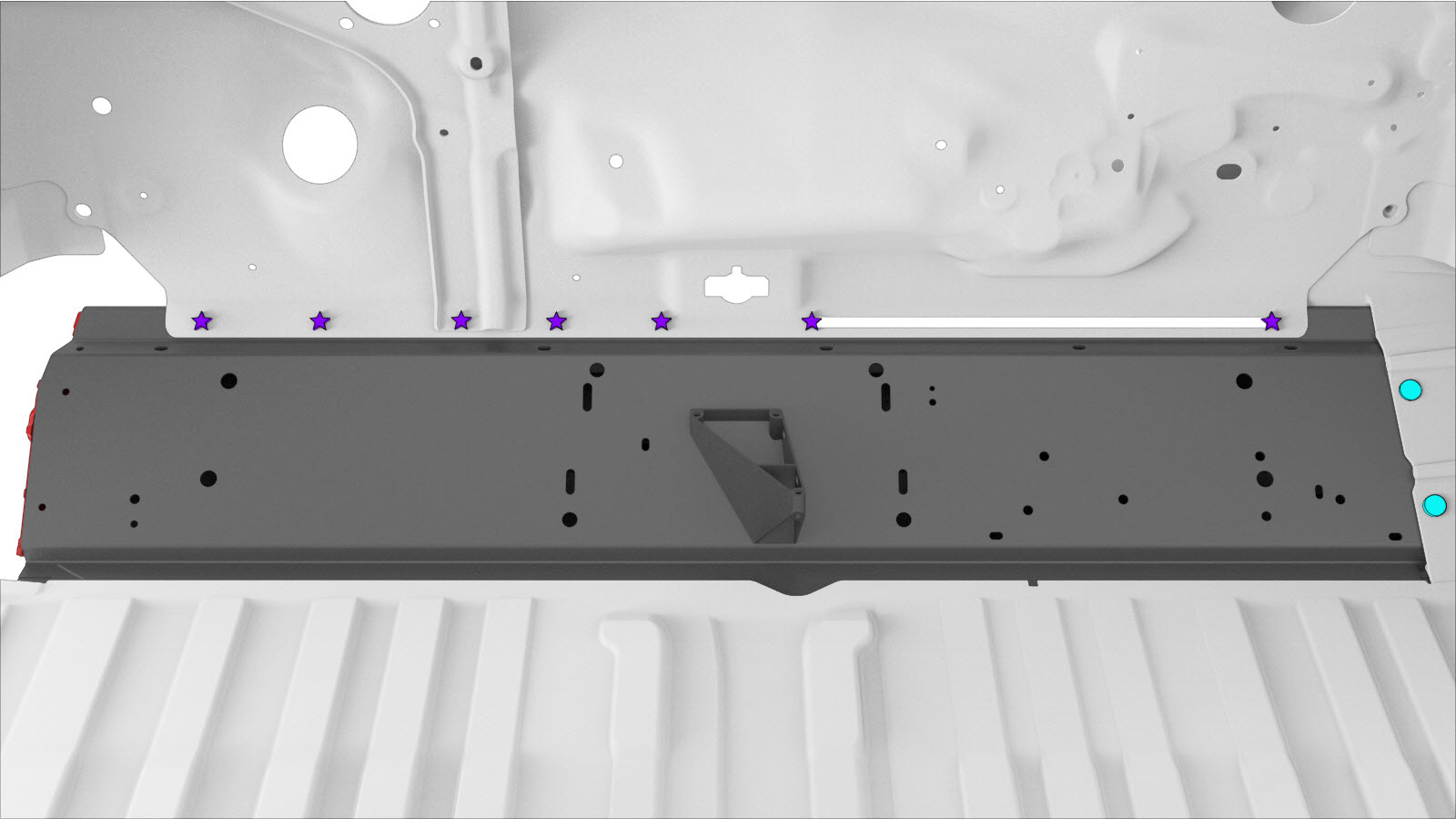

  4. Remova o componente original.

    ou SPR de fábrica

    ou soldaduras por pontos de fábrica

    ou RIVTAC

    ou rebites estruturais de fábrica

    ou parafuso, cabeça Torx

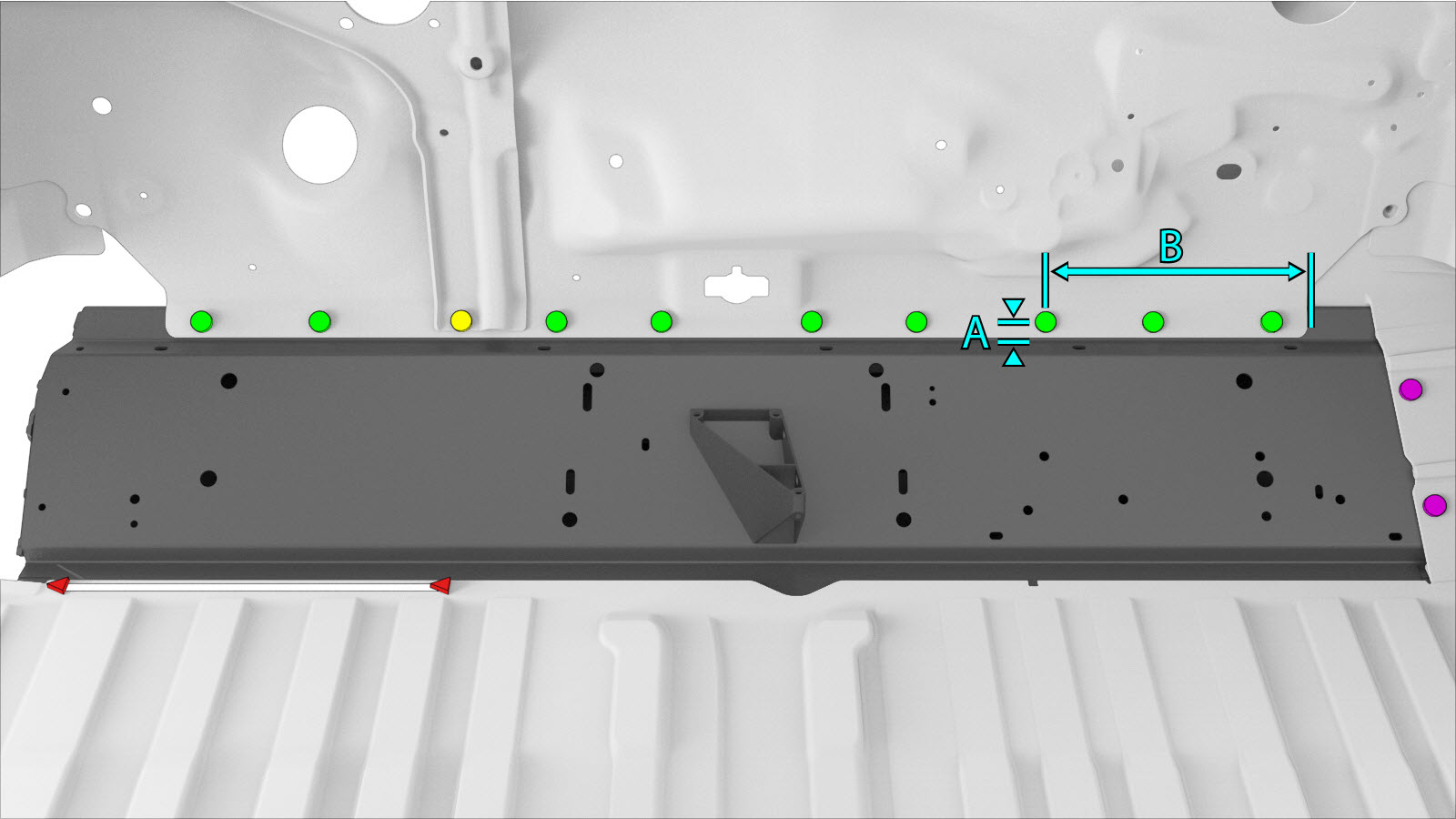

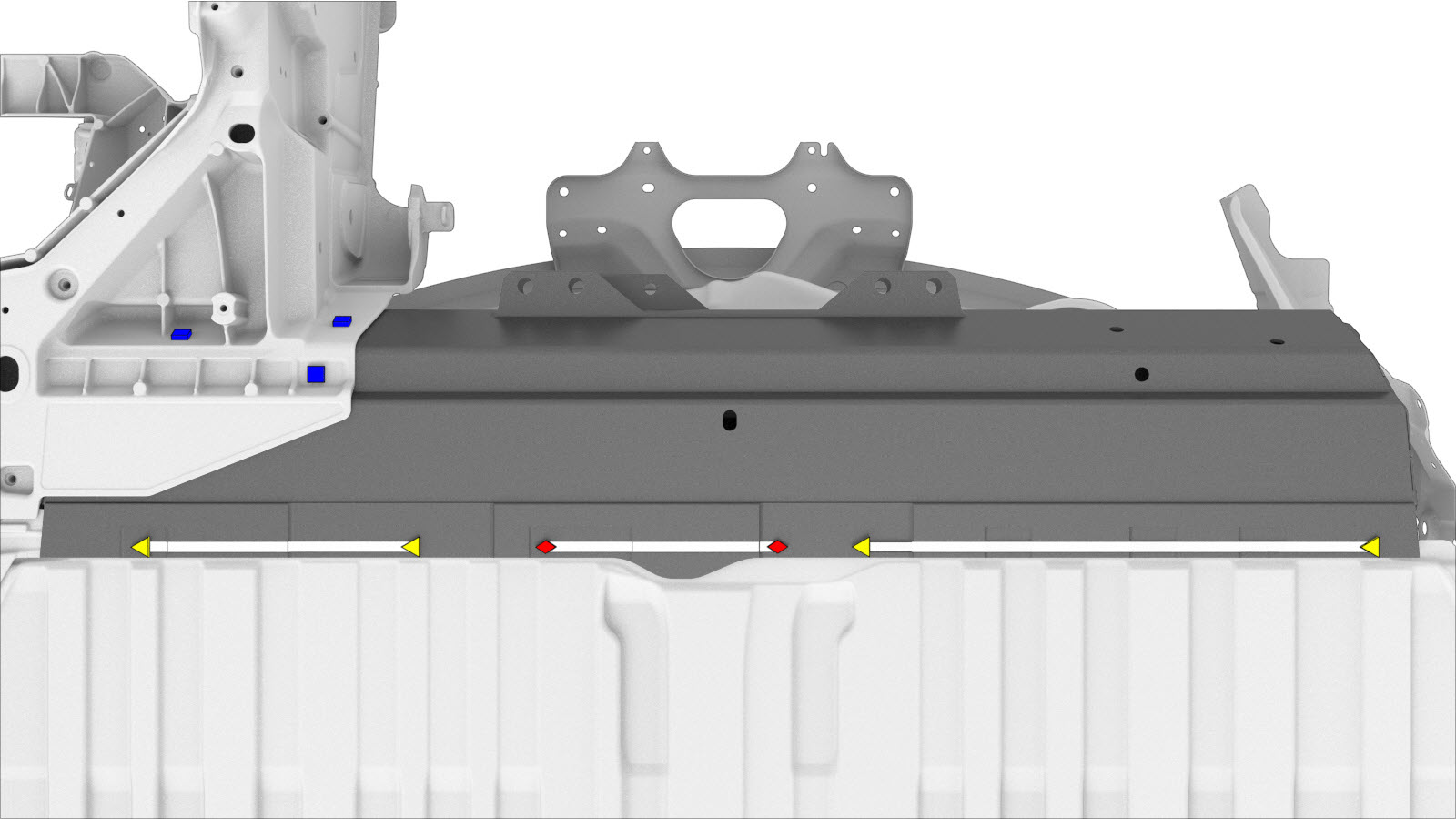

  5. Prepare a instalação.
    ou rebites embutidos, 4,8 mm, curtos
    • A = 543 mm
    ou rebites embutidos, 4,8 mm, compridos
    • B = 689 mm
    • C = 751 mm
    ou rebites, 4,8 mm
    • D = 14 mm
    • E = 234 mm
    ou rebites estruturais de resistência elevada, 6,5 mm

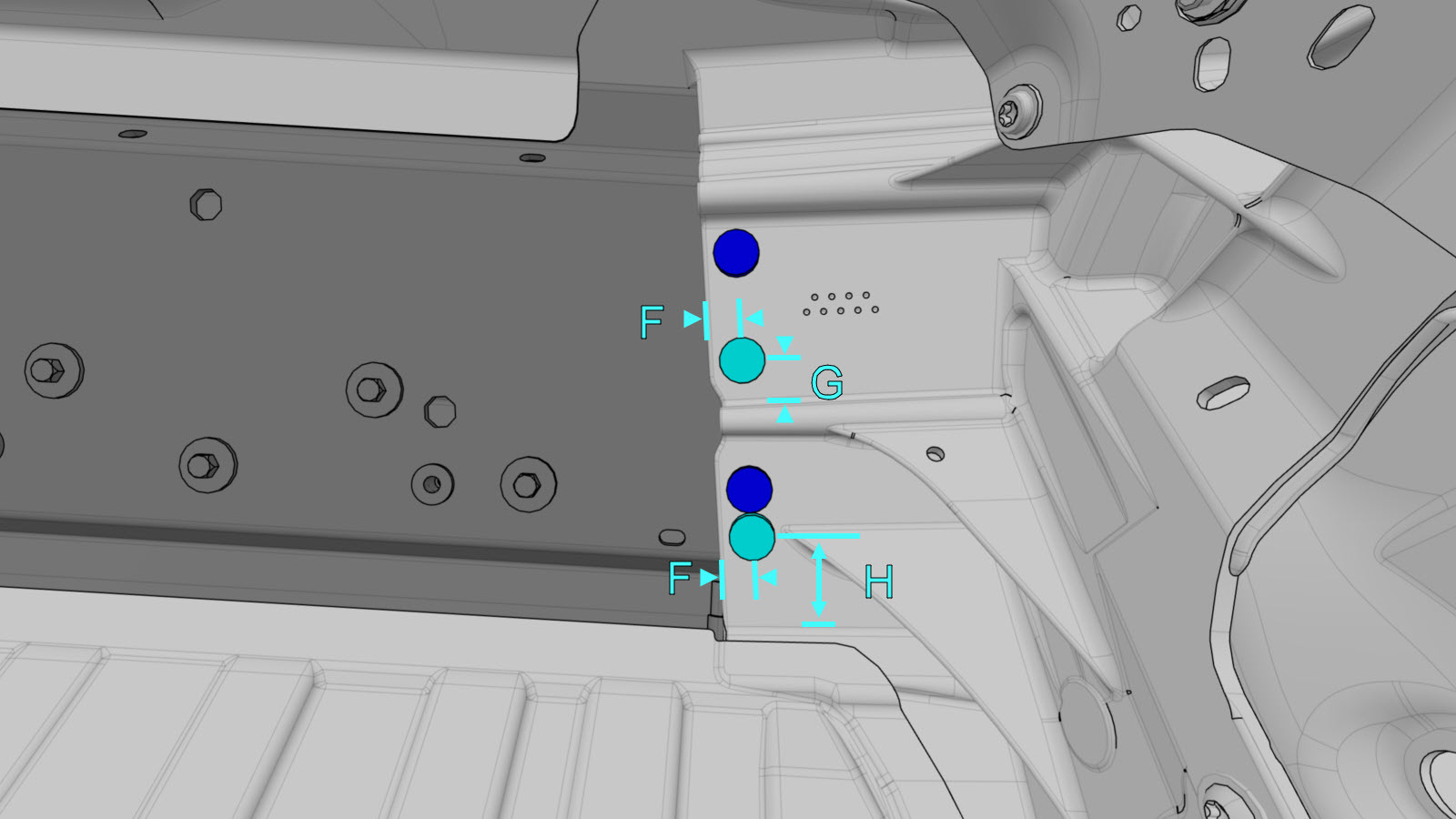

    • F = 15 mm
    • G = 20 mm
    • H = 44 mm

    ou rebites de flange estruturais, 6,5 mm

    ou rebites de soldadura de alumínio

    ou parafuso, cabeça Torx

  6. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

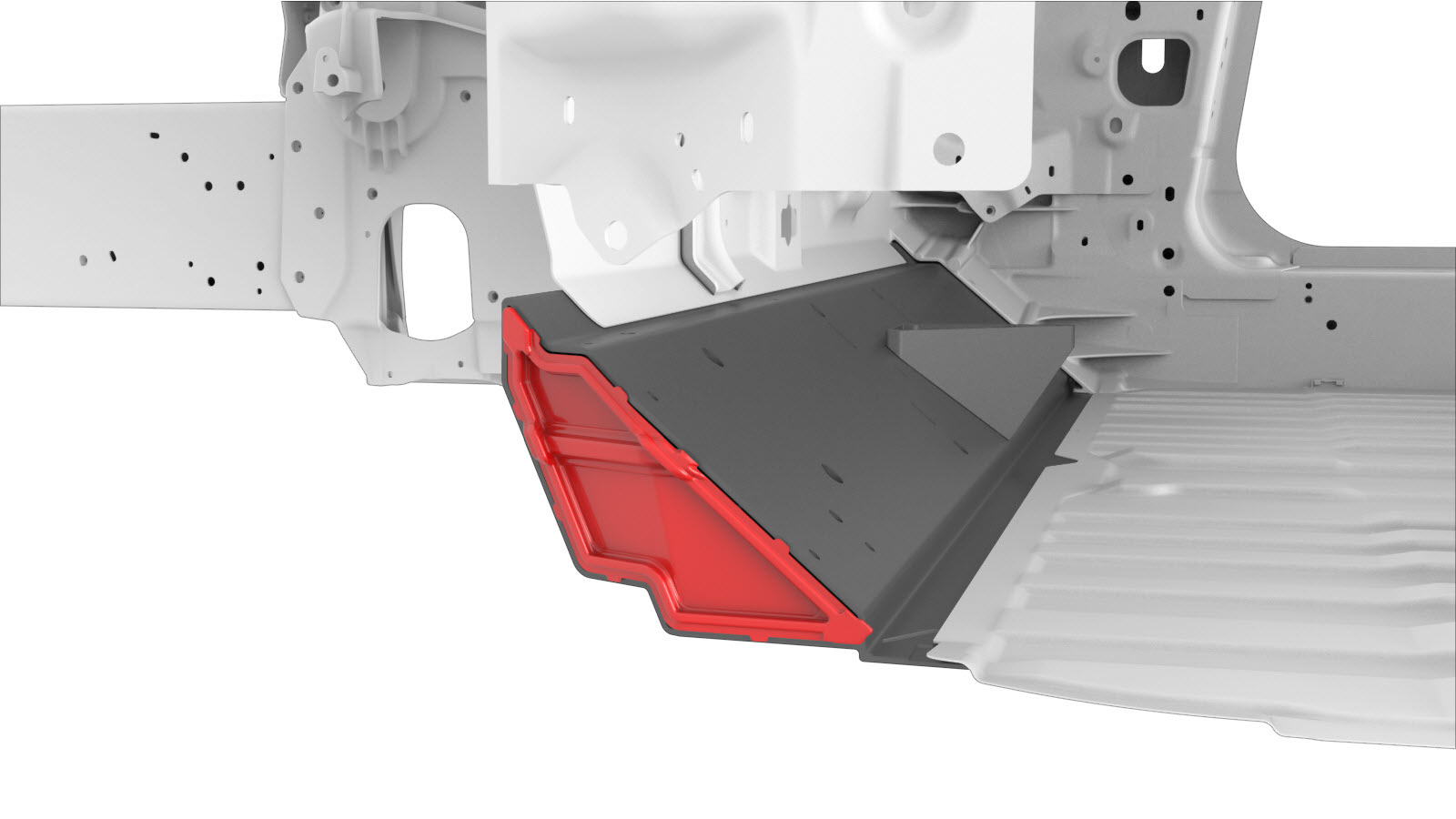

  7. Instale os defletores de NVH no conjunto do painel de apoio dos pés.
  8. Instale o novo componente ou componentes.
    Aperte os parafusos a 30 Nm.
  9. Instale o conjunto lateral da carenagem.
    Com base na data de construção do veículo, escolha o procedimento adequado:
  10. Instale o item Conjunto da torre do amortecedor (dianteiro).
  11. Instale o item Soleira (completa).

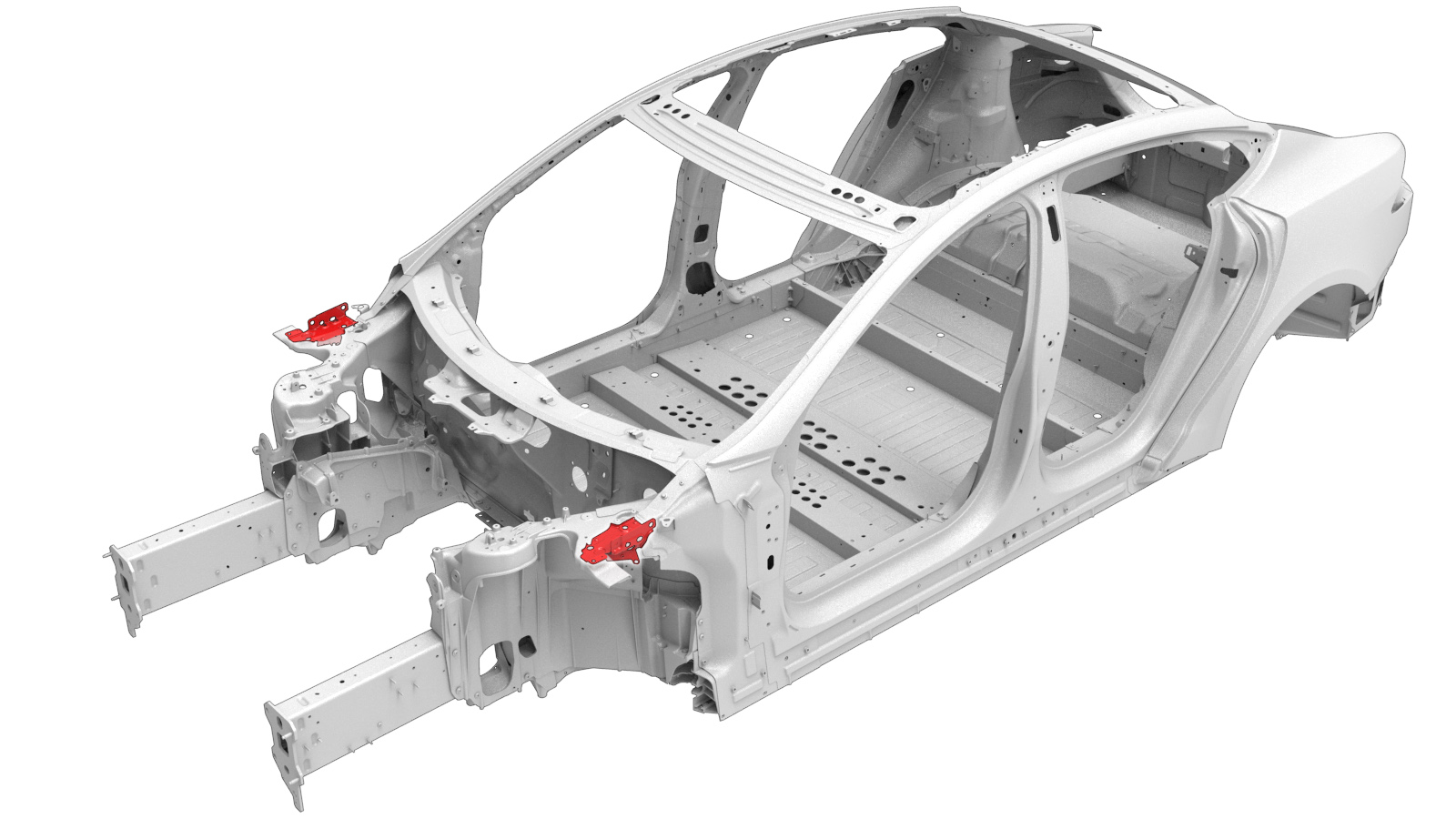

  12. Instale o item Suporte da dobradiça do capô.
  13. Efetue a soldadura GMA.
    ou rebites de soldadura de alumínio
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  14. Realize quaisquer operações pós-reparação necessárias.
