Nó traseiro (completo)
Informação sobre a reparação
- Consoante o dano que este componente apresentar, poderá ser possível reparar este componente.
- Para veículos construídos até 12 de outubro de 2022, consulte Orientações para reparações do nó traseiro fundido (veículos fabricados até 12 de outubro de 2022) para obter mais informações.
- Para veículos construídos após 12 de outubro de 2022, consulte Orientações para reparações do nó traseiro fundido (veículos fabricados até 12 de outubro de 2022) para obter mais informações.
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | MODEL S, ASY-MEMBER RAIL RR (Conjunto de nó traseiro completo) |
|
| 22 |
Rebite estrutural de resistência elevada, 6,5 mm
|
|
| 12 |
Parafuso
, M8-1.25x20 |
Número de peça Tesla 1621820-00-A. |
| 1 |
Parafuso
, PF M8x20 |
Número de peça Tesla 1007580-00-A. |
| 1 |
Parafuso
, M8x50 |
Número de peça Tesla 1046838-00-A. |
| 2 |
Parafuso, cabeça Torx
M8-1.25x20 |
Número de peça Tesla 1014747-00-B. |
| 1 |
Porca
|
Número de peça Tesla 1006628-01-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o painel traseiro.
Com base na data de construção do veículo, retire o painel traseiro utilizando o procedimento adequado:
-
Retirar o piso da bagageira traseira.
Com base na data de construção do veículo, retire o piso da bagageira traseira utilizando o procedimento adequado:
-
Retirar o painel da queda da bagageira traseira.
Com base na data de construção do veículo, retire o piso da queda da bagageira traseira utilizando o procedimento adequado:
-
Retire o Extensão da cava da roda traseira.
-
Retire o Extensão do piso da bagageira traseira.
-
Retire o Reforço superior do nó traseiro (traseiro).
-
Retire o Reforço superior do nó traseiro (intermédio).
-
Retire o Reforço superior do nó traseiro (dianteiro).
-
Retire o Reforço inferior da caixa estrutural traseira.
-

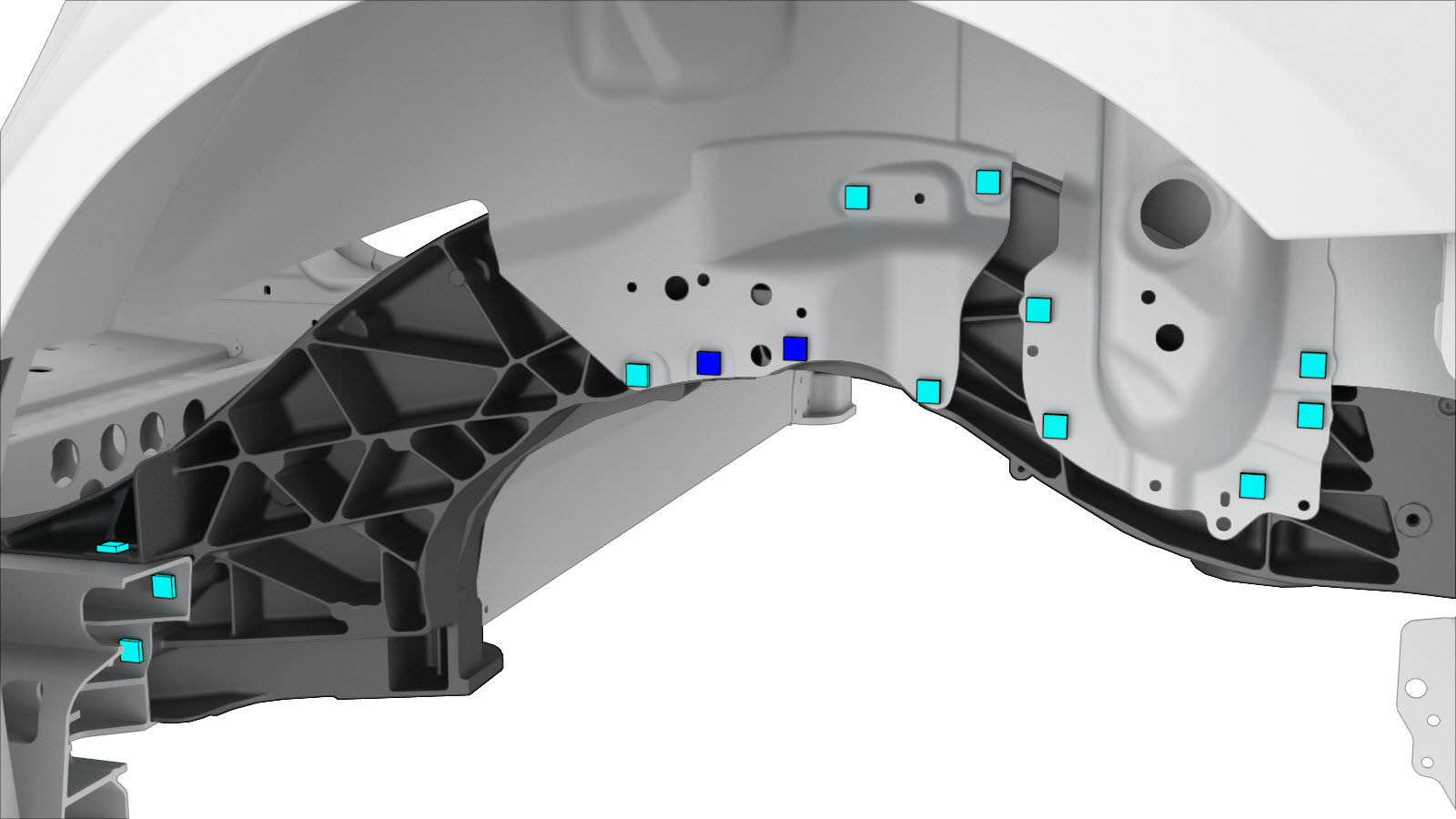

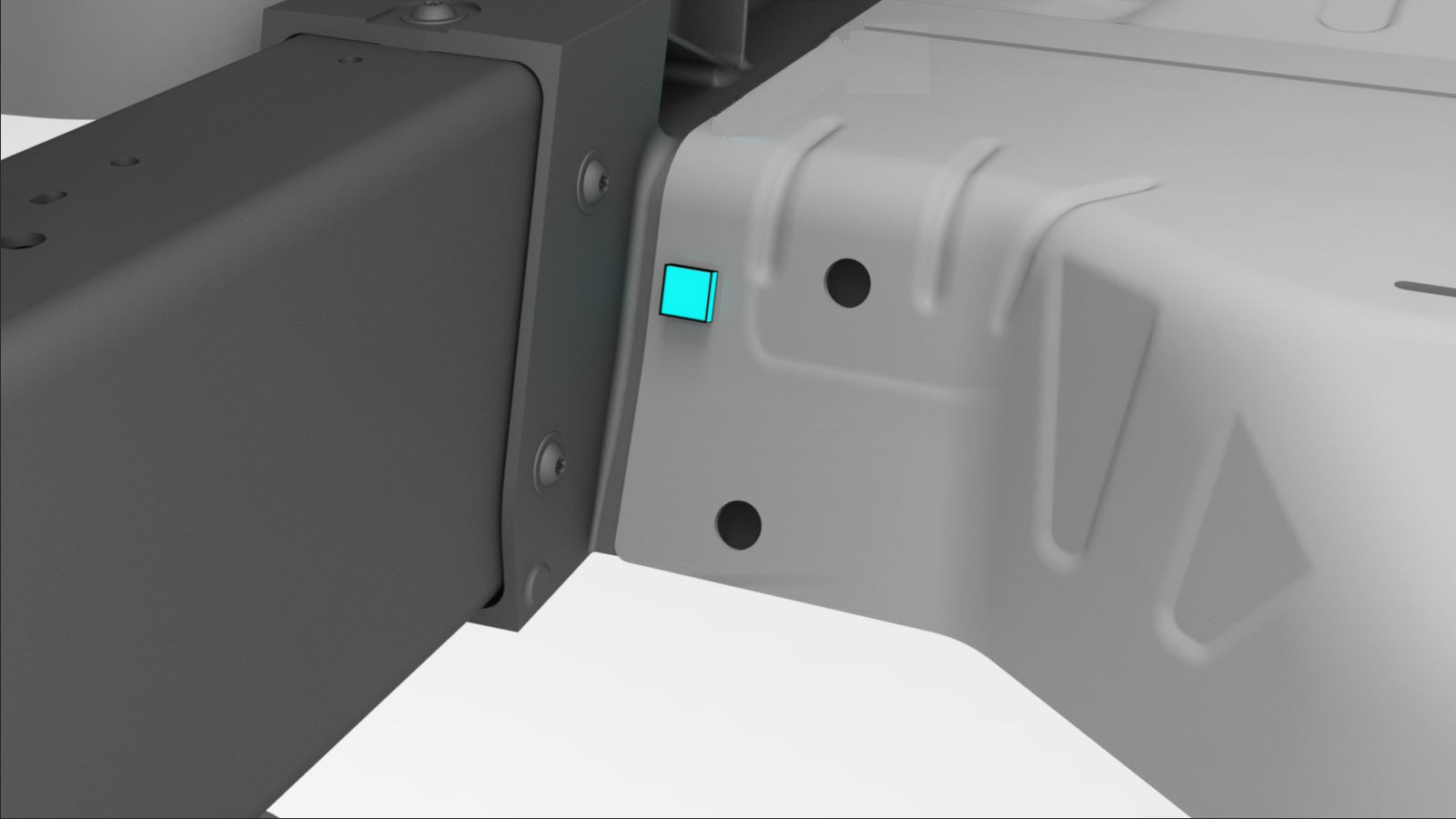

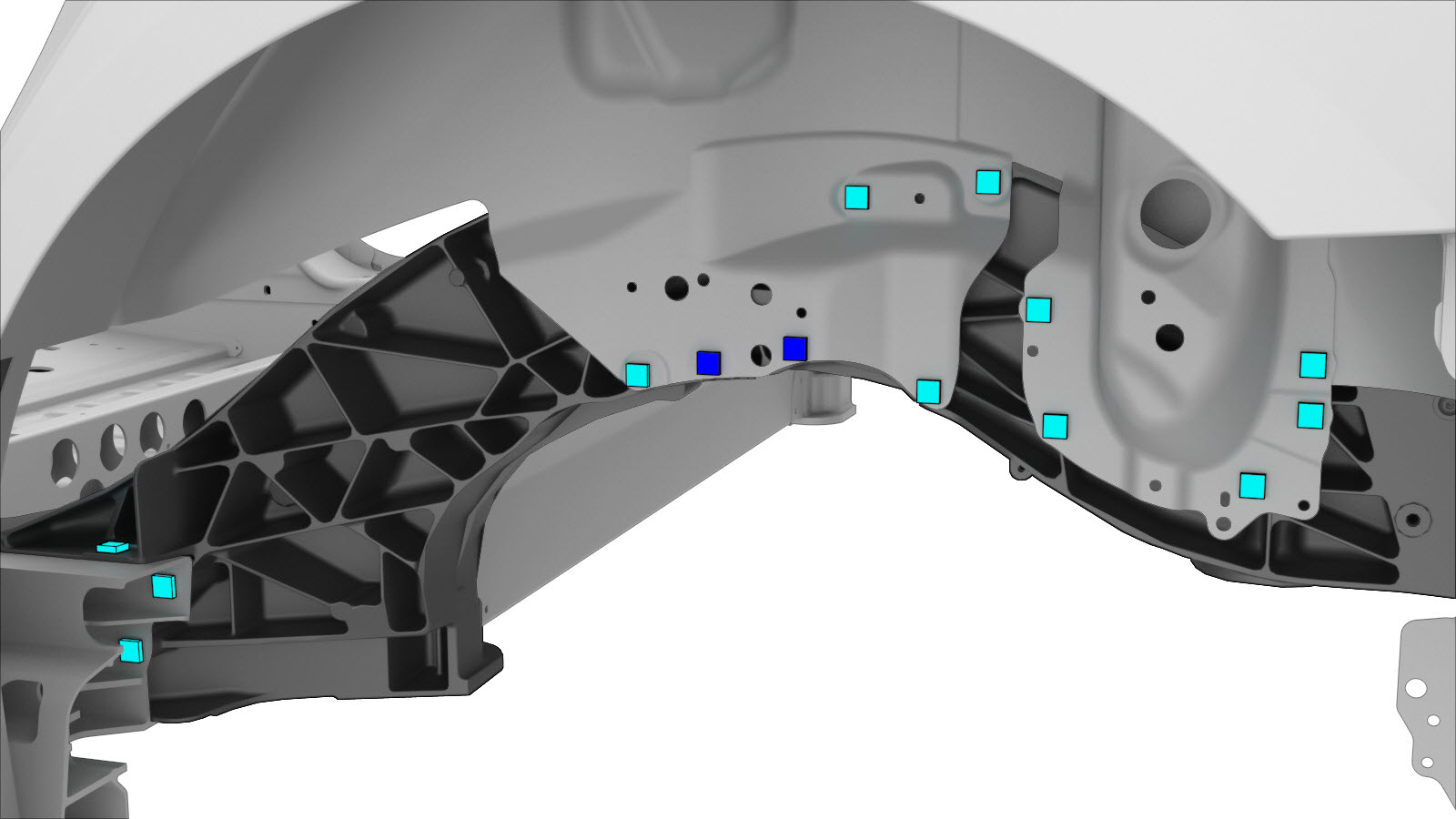

Remova o componente original.
ou
soldaduras por pontos de fábrica
ou
SPR de fábrica
ou
RIVTAC
ou rebites estruturais de fábrica
ou parafusos
-

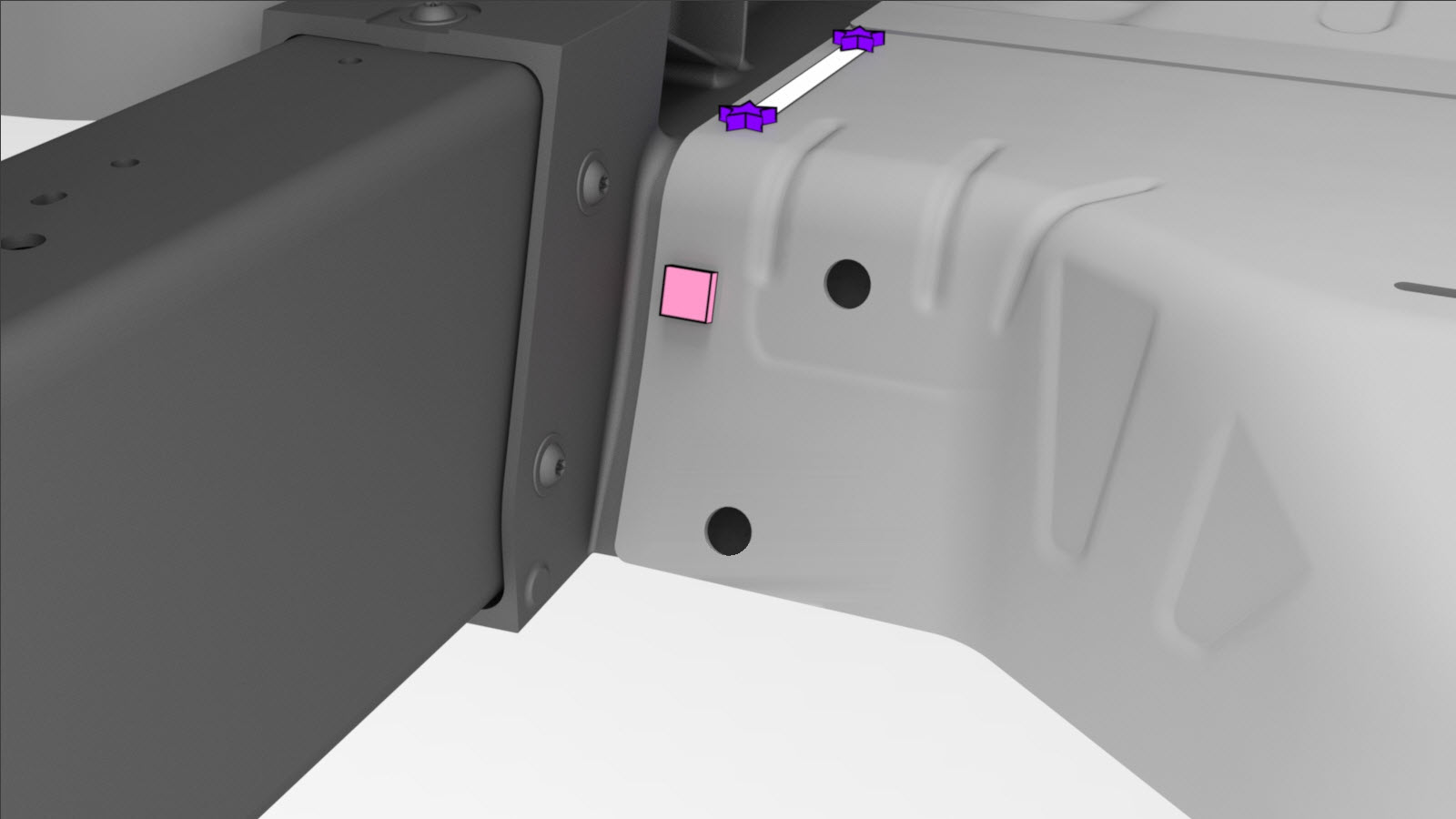

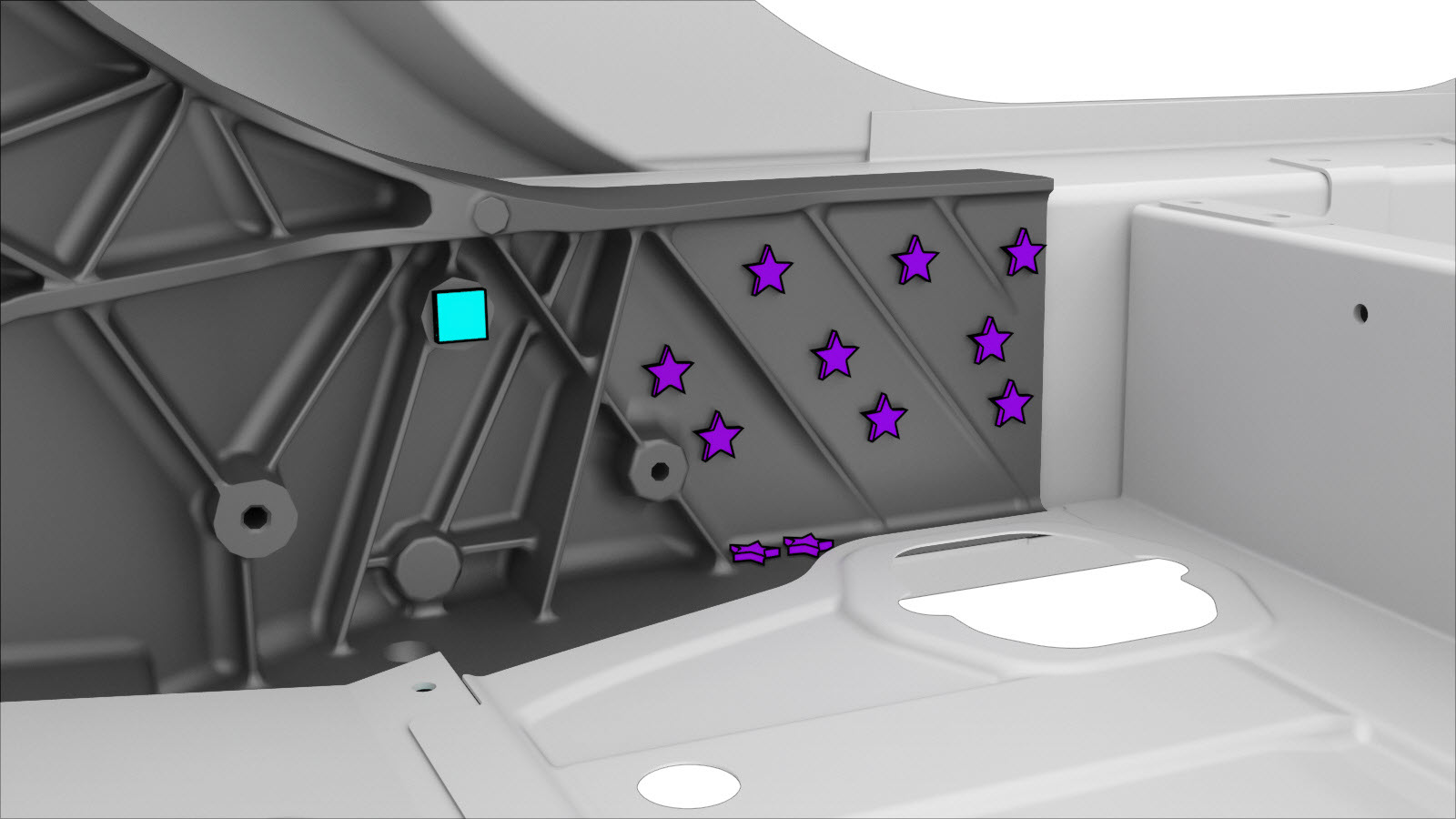

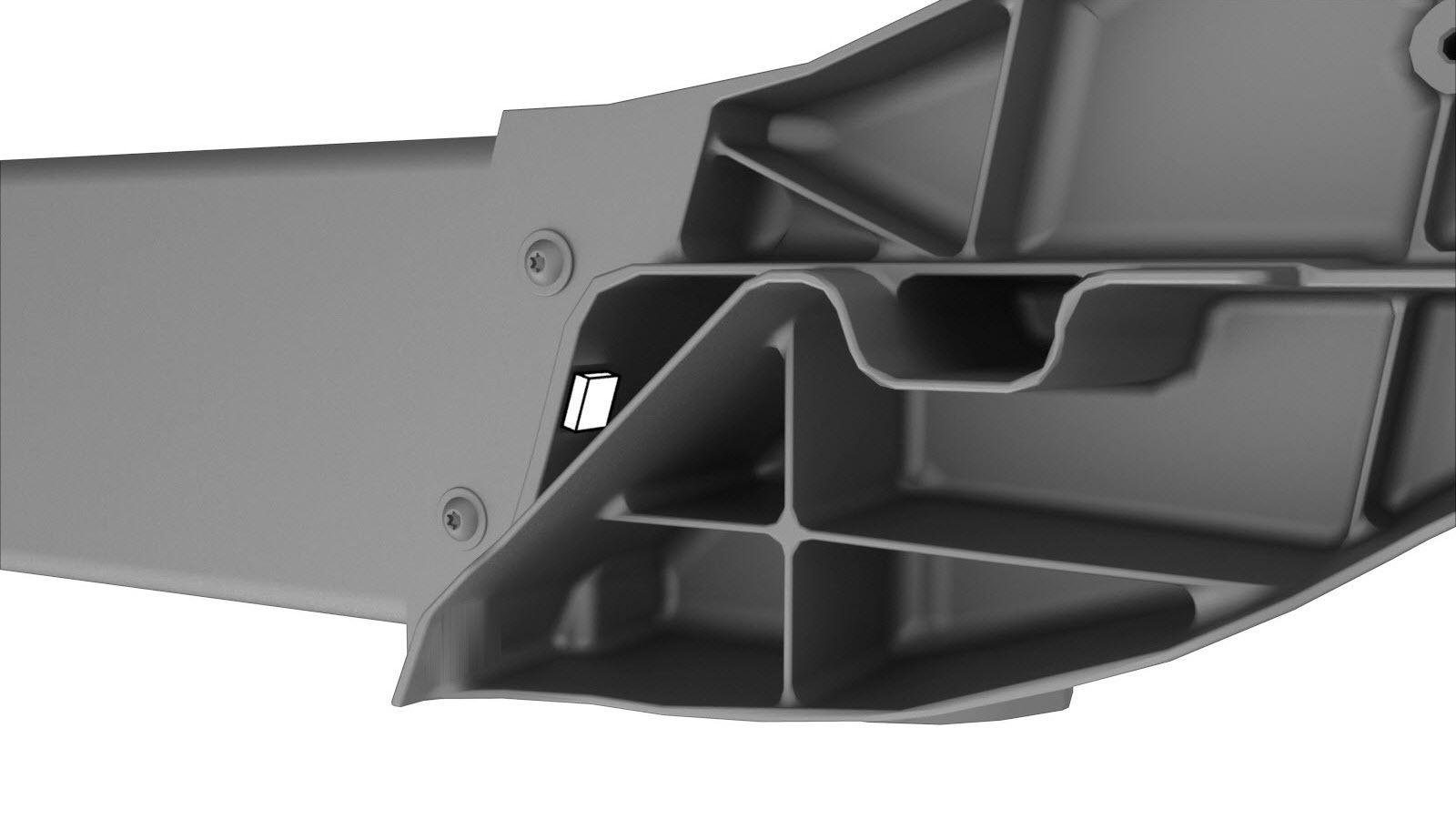

Utilize adesivo estrutural para fixar as porcas nas devidas posições no interior do nó traseiro.
Porca
, M8-1.25
-

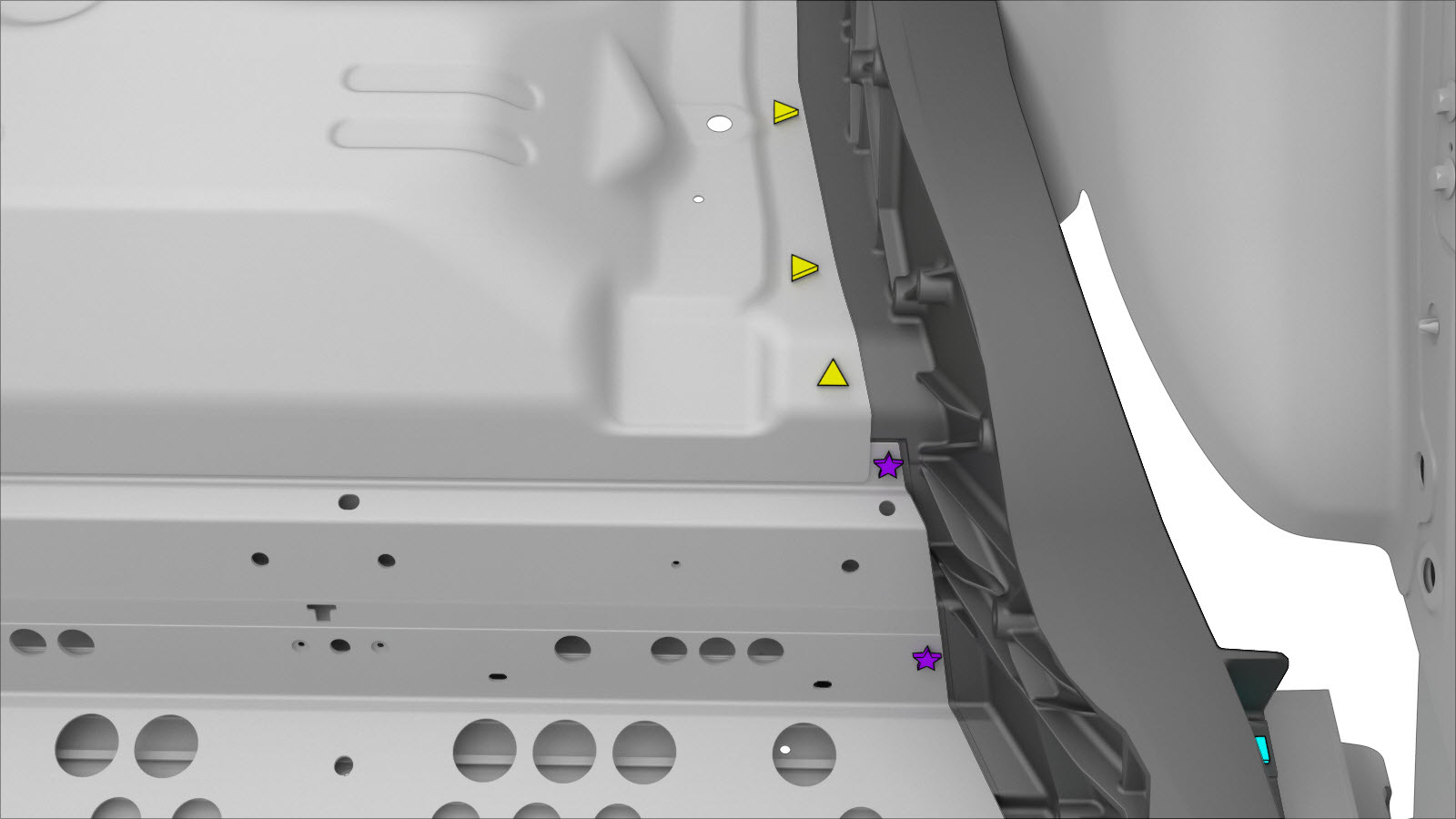

Prepare a instalação.

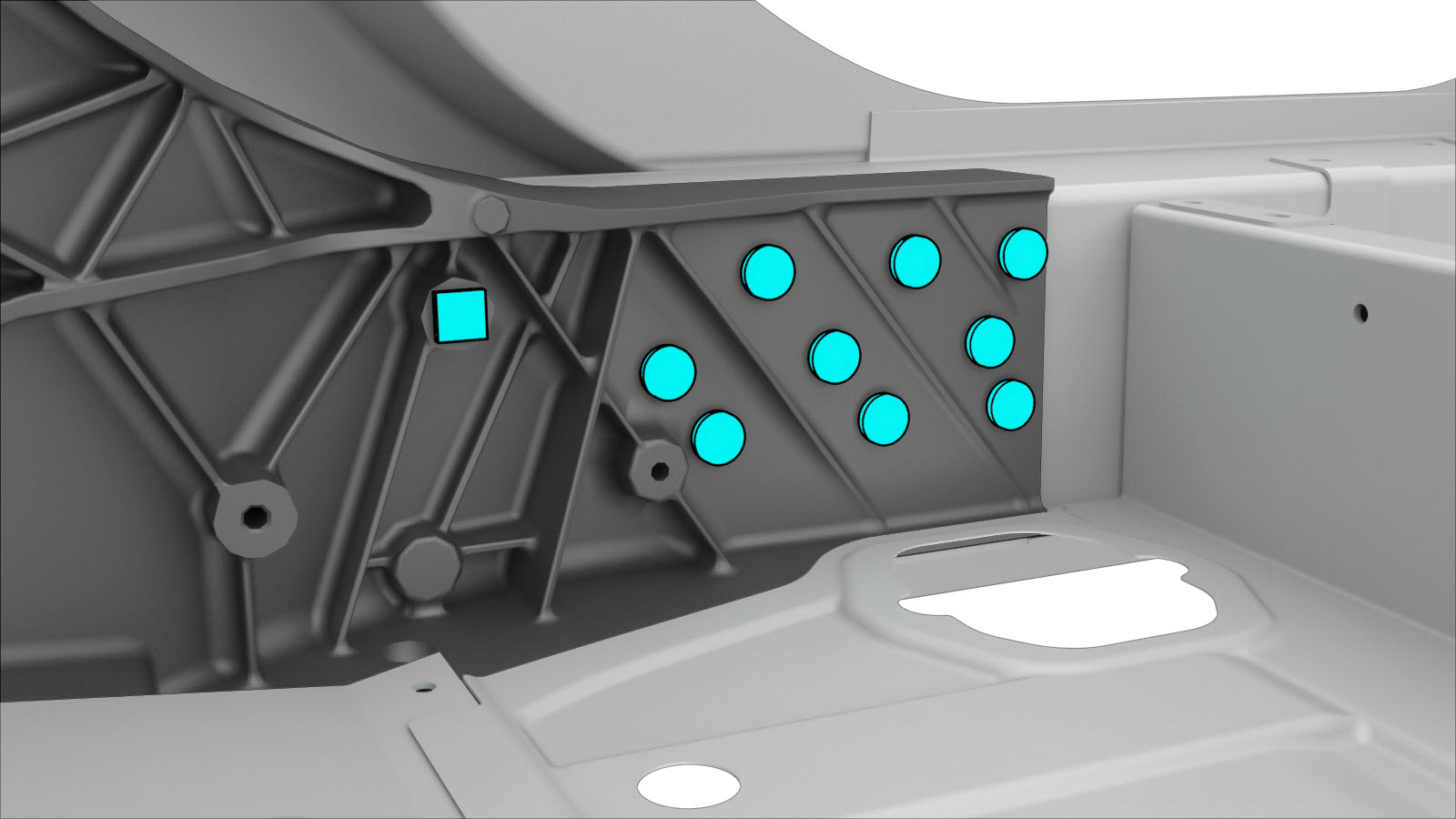

ou rebites estruturais de resistência elevada, 6,5 mm

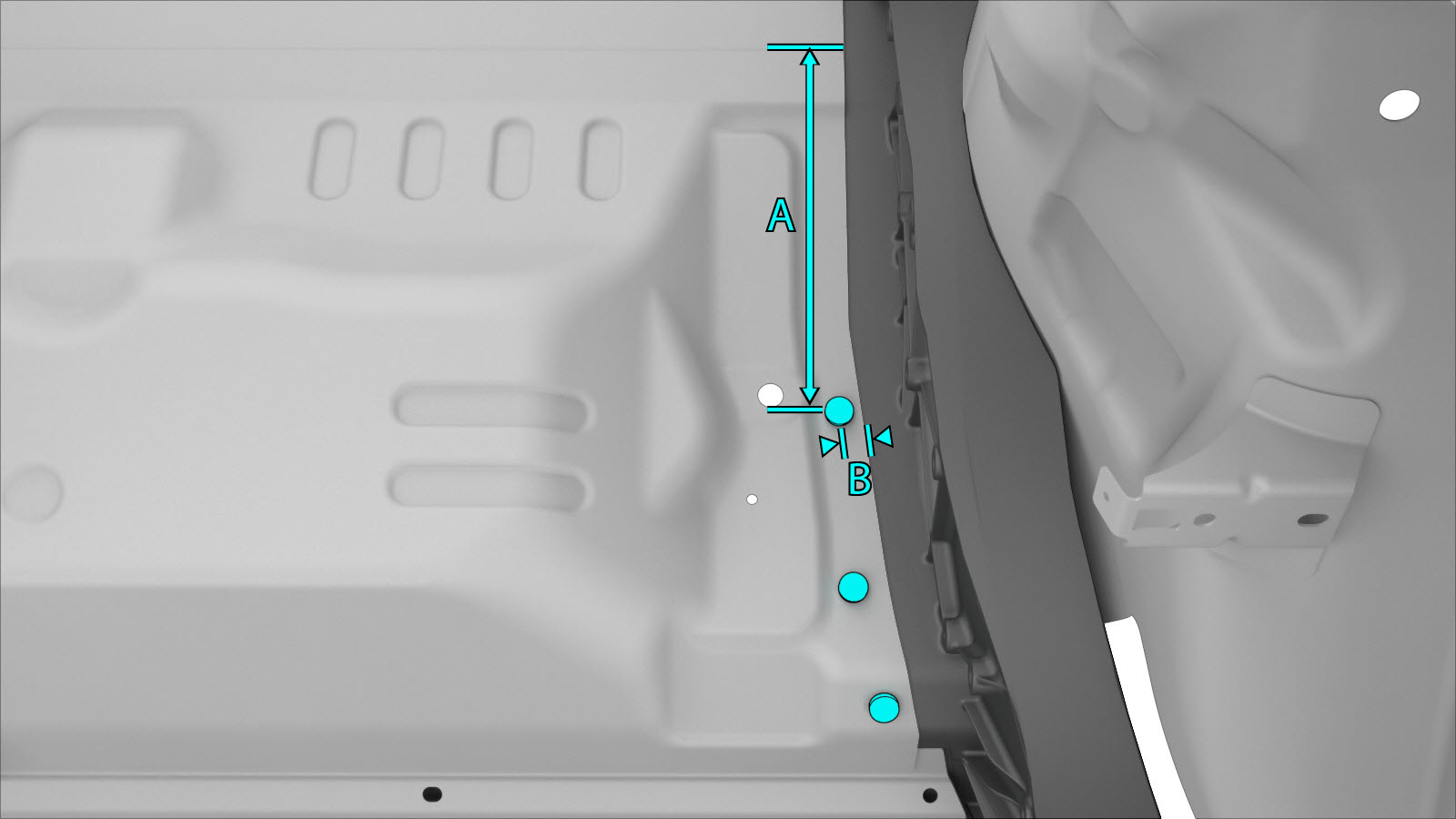

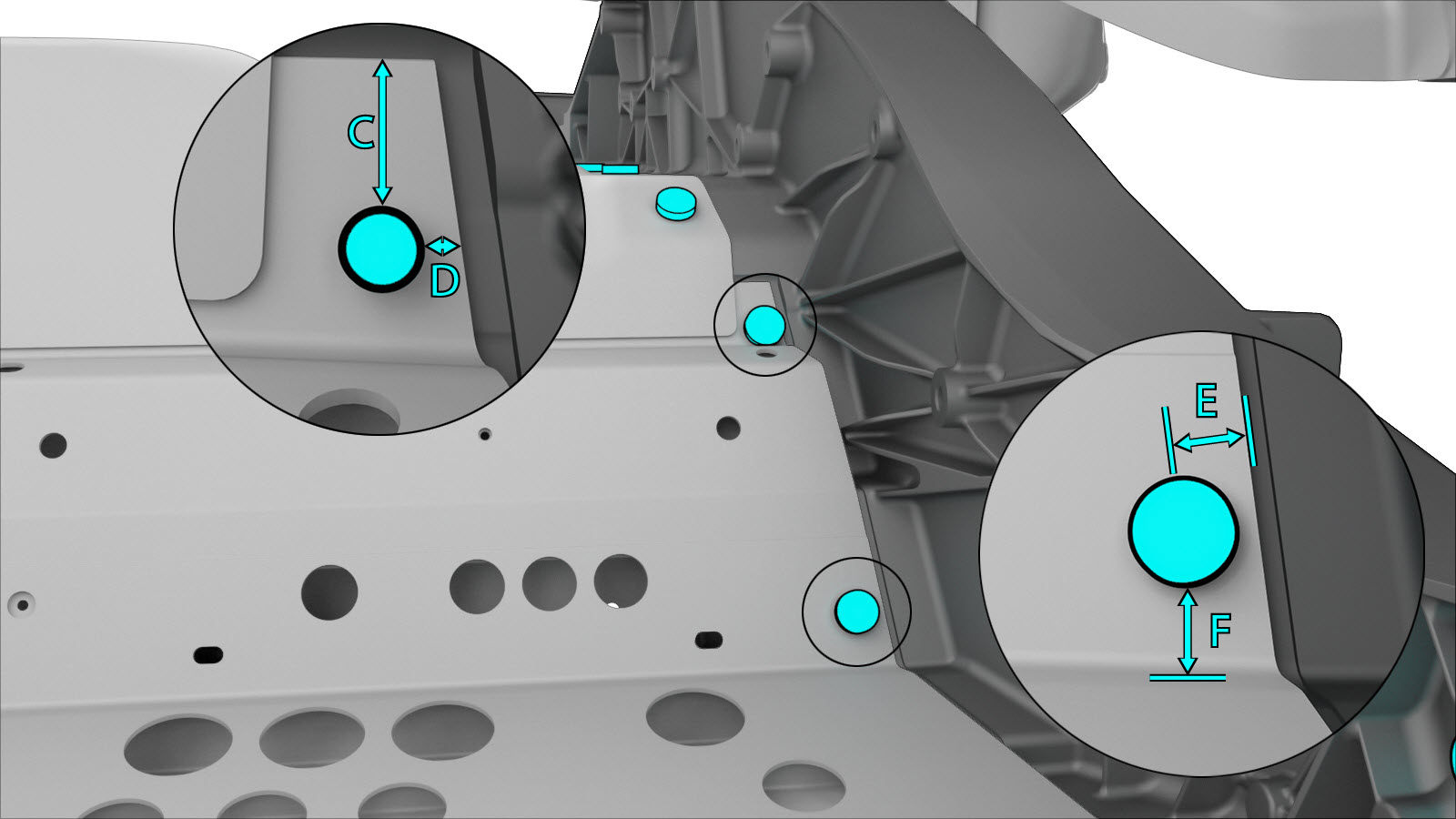

- A = 260 mm.
- B = 15 mm.
- C = 22mm.
- D = 9 mm.
- E = 13 mm.
- F = 21 mm.

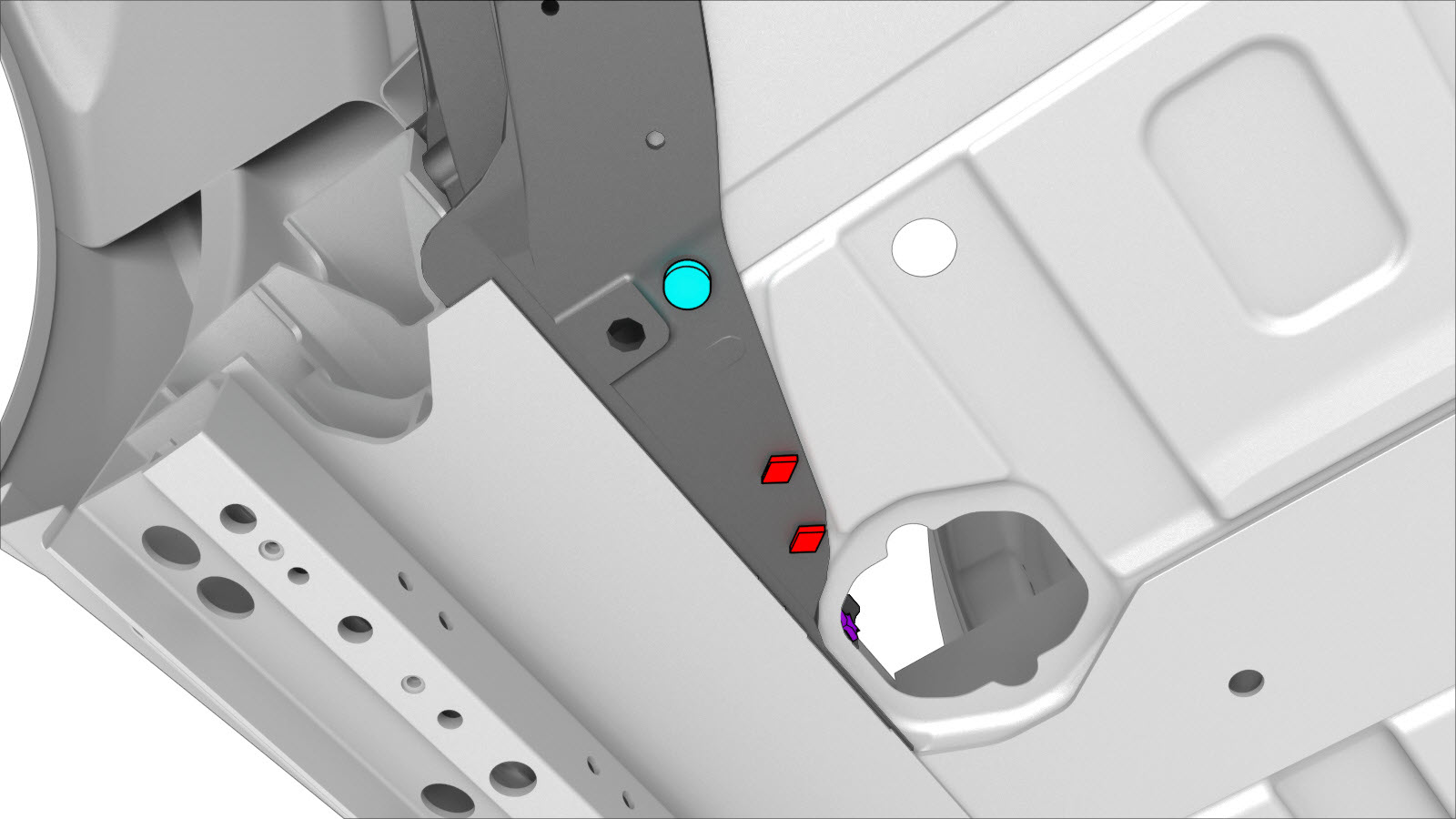

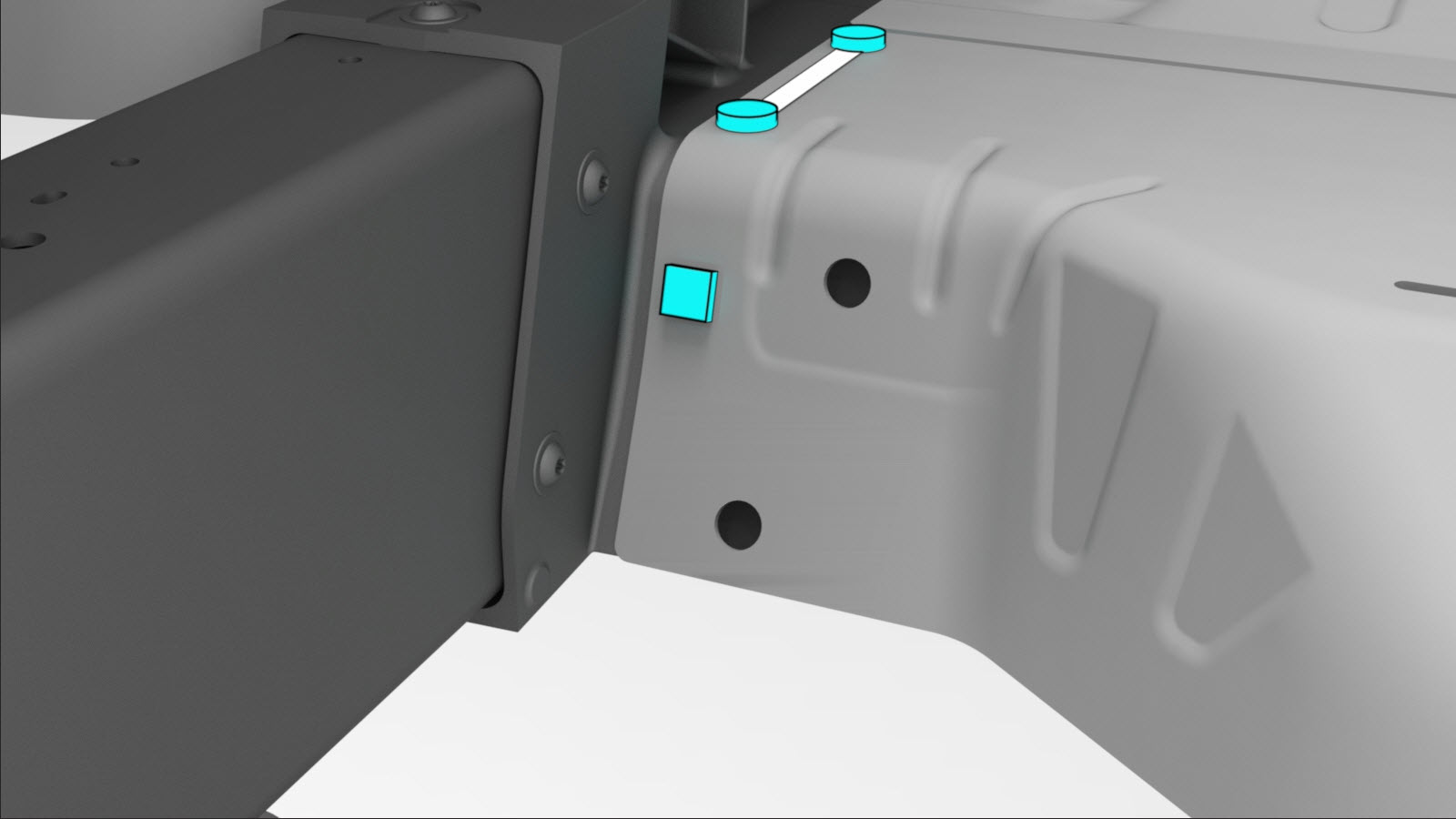

ou parafusos
Porca
, M8-1.25
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-

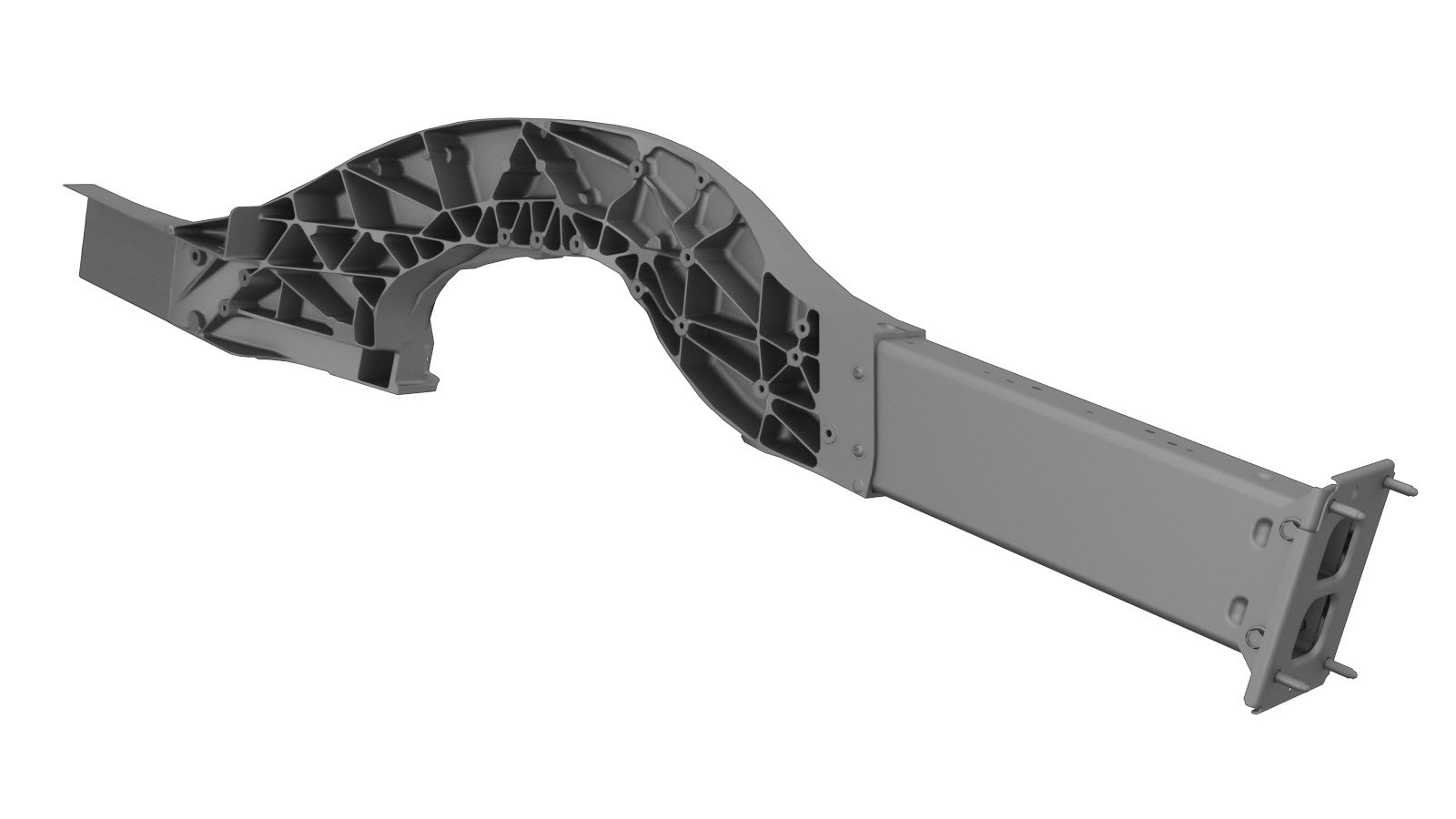

Instale o novo componente ou componentes.

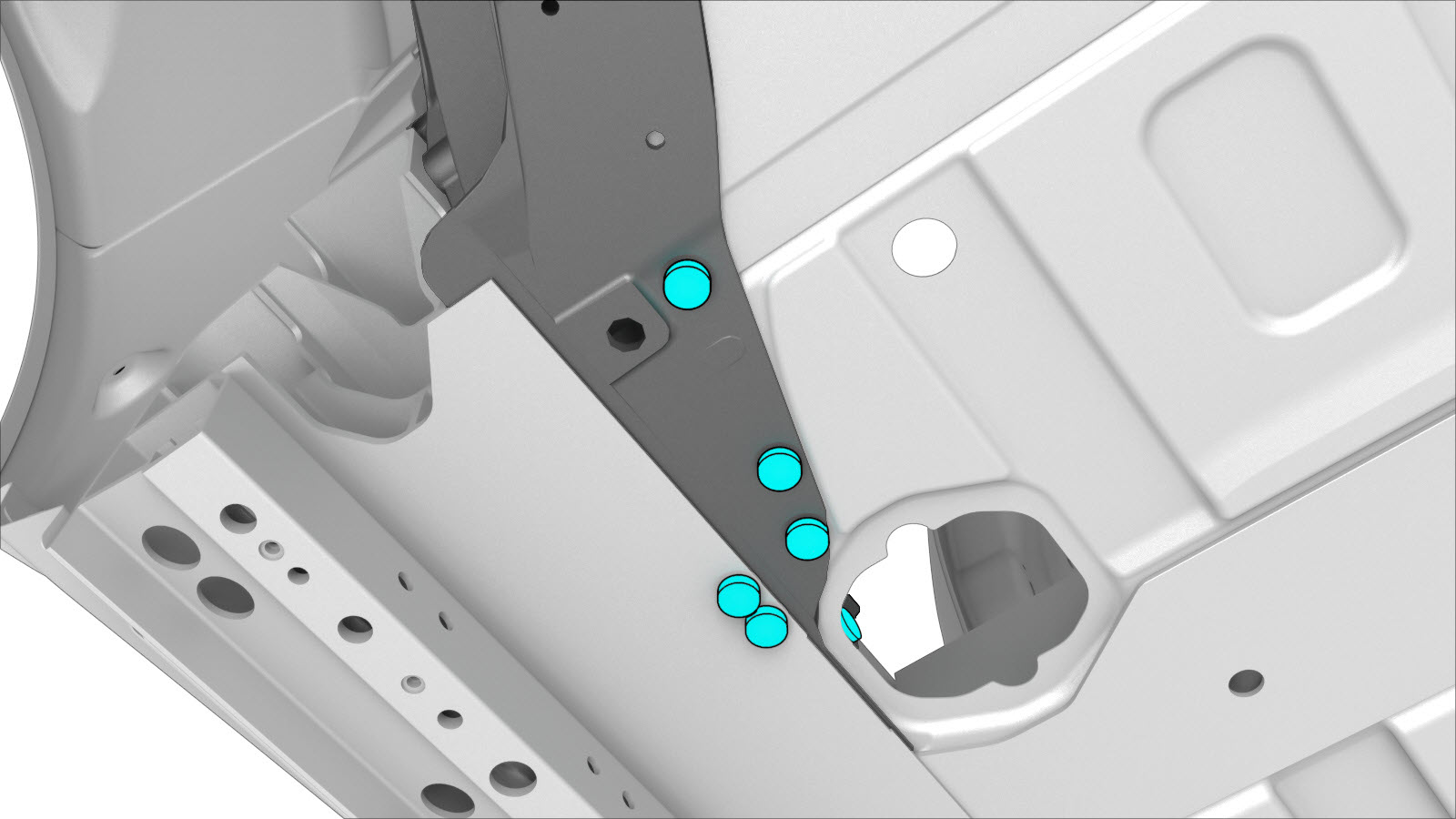

Aperte o parafuso indicado a 25 Nm. ou parafusos
Aperte todos os restantes parafusos a 24 Nm.
-
Instale o item .Reforço inferior da caixa estrutural traseira
-
Instale o item Reforço superior do nó traseiro (dianteiro).
-
Instale o item Reforço superior do nó traseiro (intermédio).
-
Instale o Reforço superior do nó traseiro (traseiro).
-
Instale o painel da queda da bagageira traseira.
Instale o painel da queda da bagageira traseira utilizando o procedimento adequado:
-
Instale o piso da bagageira traseira.
Instale o piso da bagageira traseira utilizando o procedimento adequado:
-
Instale o item Extensão do piso da bagageira traseira.
-
Instale o Extensão da cava da roda traseira.
-
Instale o painel traseiro.
Instale o painel traseiro utilizando o procedimento adequado:
- Realize quaisquer operações pós-reparação necessárias.
