Extensão do piso da bagageira traseira
Código de correção:
10101805402
10101805502
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

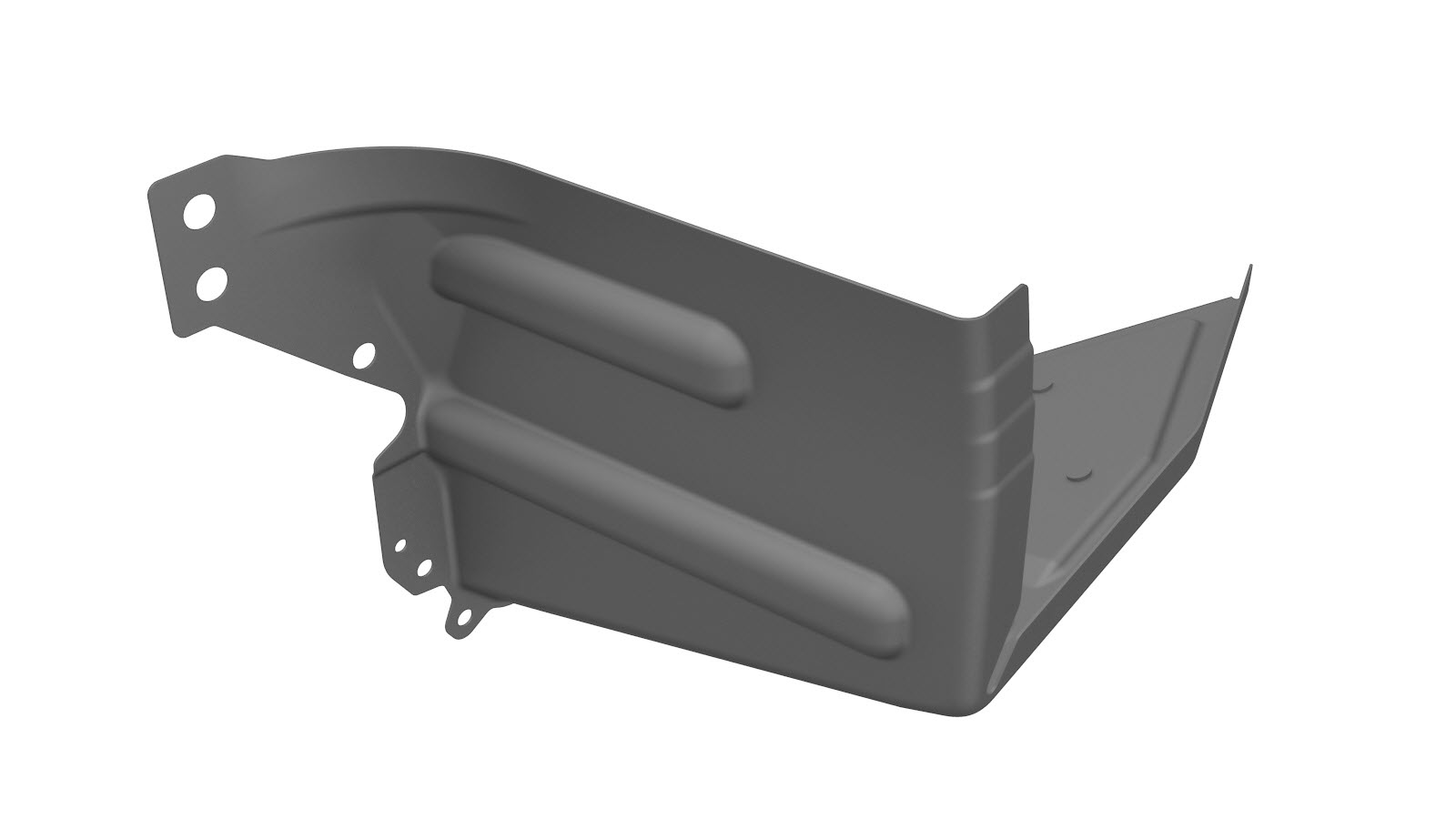

| 1 | ASSY- EXTENSION - RR TRUNK FLOOR PNL (Extensão do piso da bagageira traseira) |
|
| 10 |
Rebite de cabeça redonda estrutural, 6,5 mm
|
|
| 1 |
Rebite, 4,8 mm
|
|
| 2 |
Rebite estrutural, 6,5 mm, curto
|
|
| 9 |
Rebite oco S08
|
|
| 3 |
Parafuso
|
Parafuso de aperto, número de peça Tesla 1621820-00-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

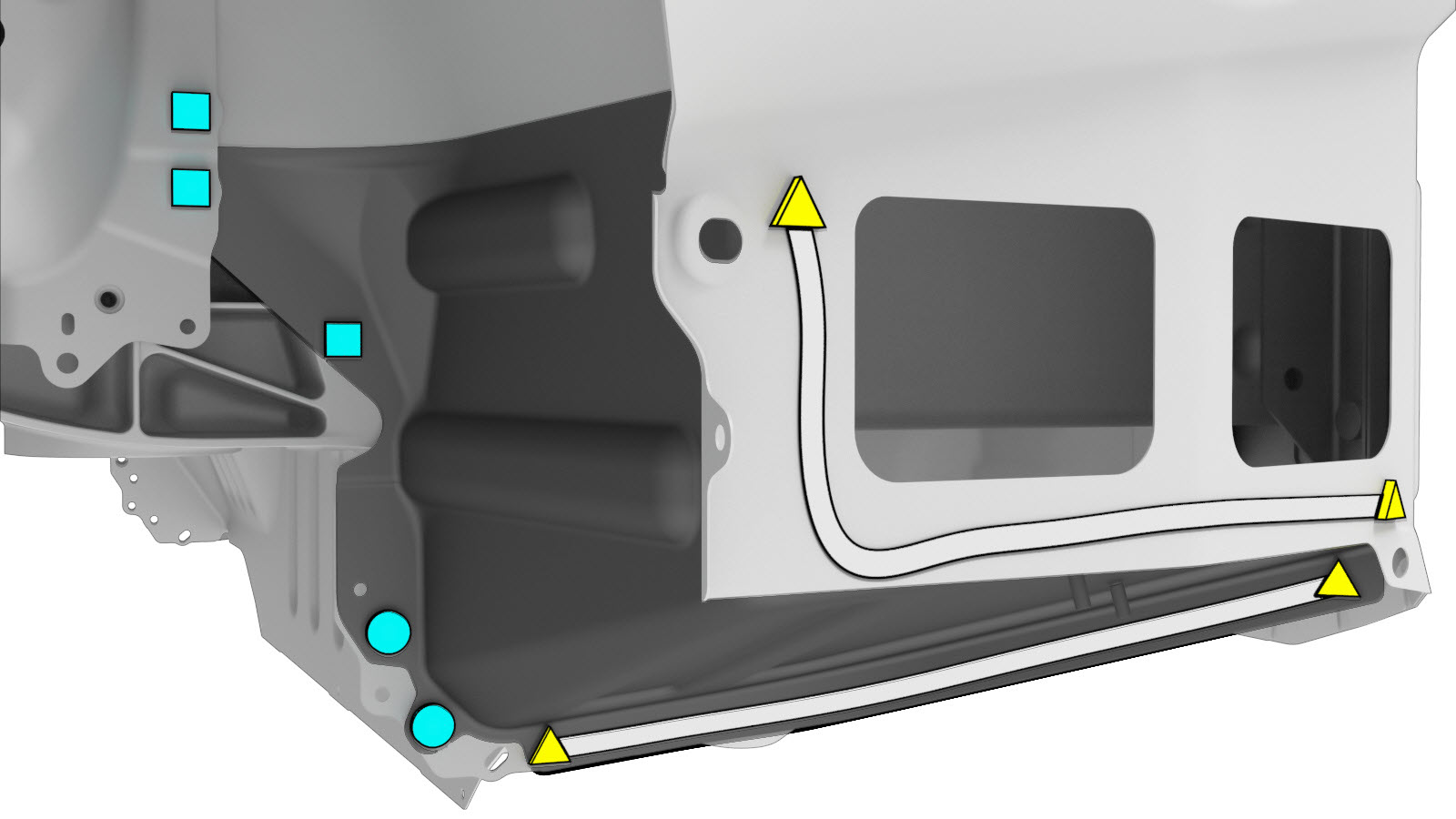

Remova o componente original.
-

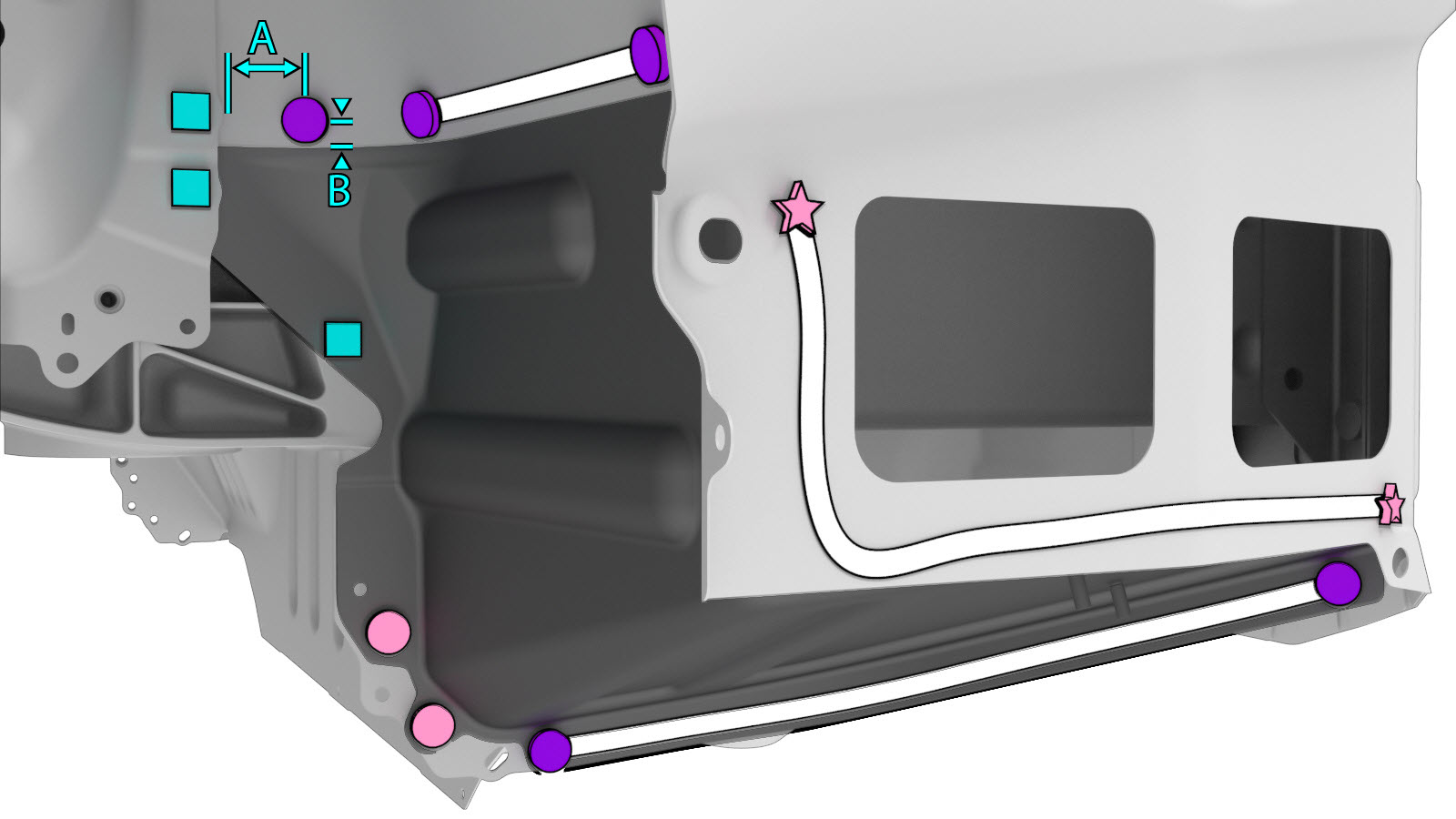

Prepare a instalação.
ou rebites de cabeça redonda estruturais, 6,5 mm
- A = 35 mm.
- B = 11 mm.

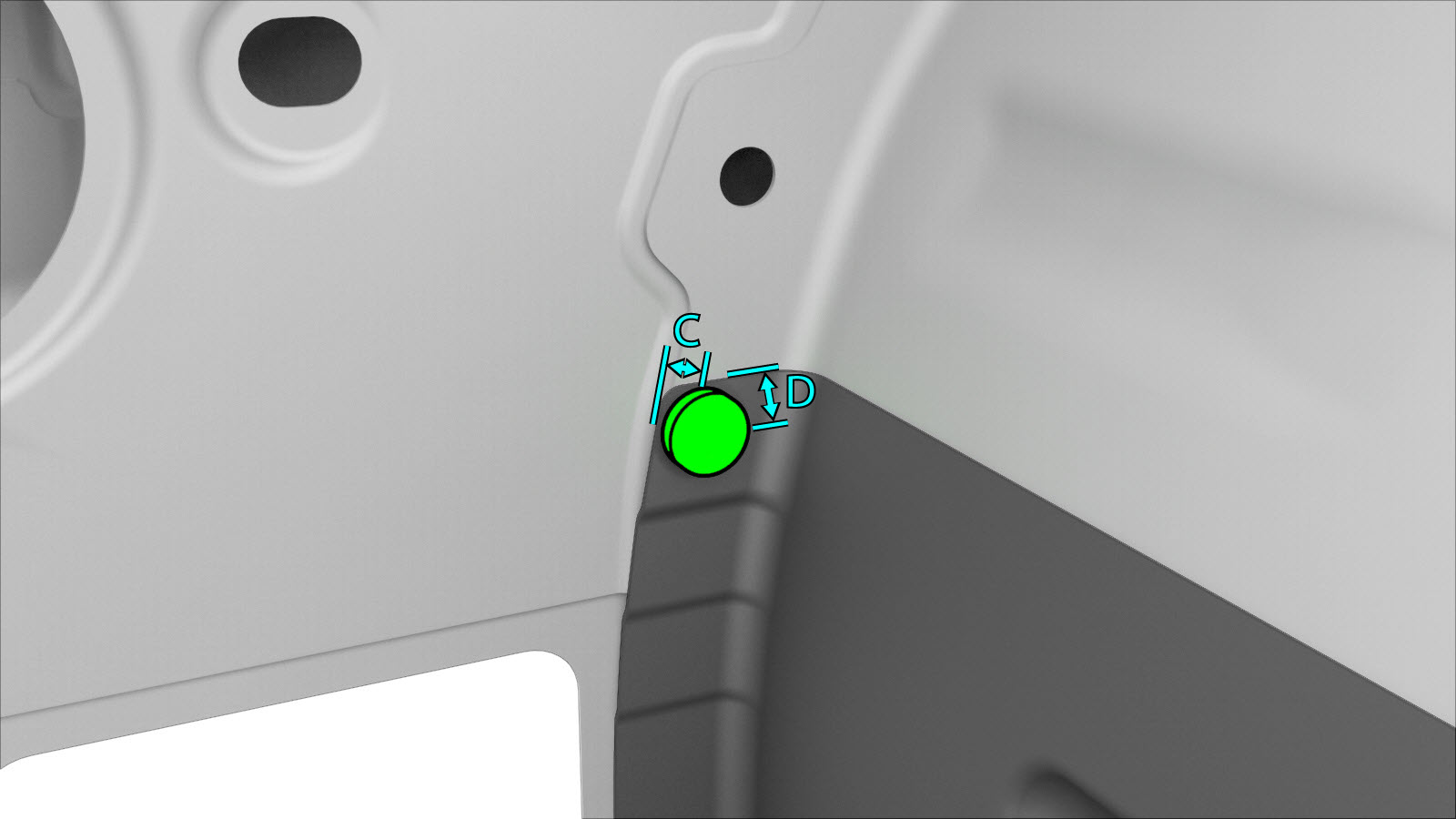

ou rebites, 4,8 mm
- C = 10 mm.
- D = 10 mm.
ou rebites estruturais, 6,5 mm, curtos
ou parafusos

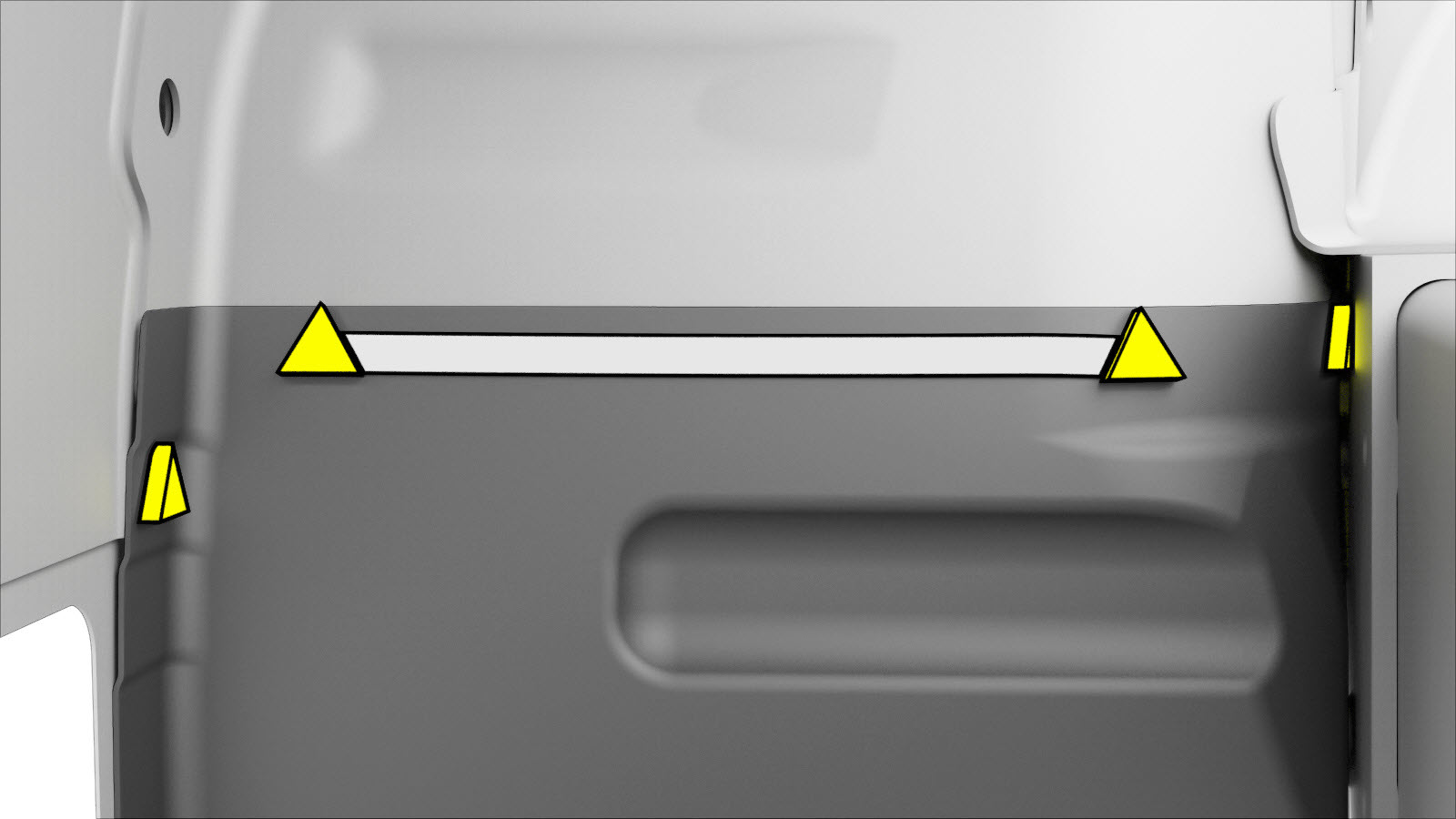

- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-
Instale o novo componente ou componentes.
Aperte os parafusos com um binário de 24 Nm.
- Realize quaisquer operações pós-reparação necessárias.
