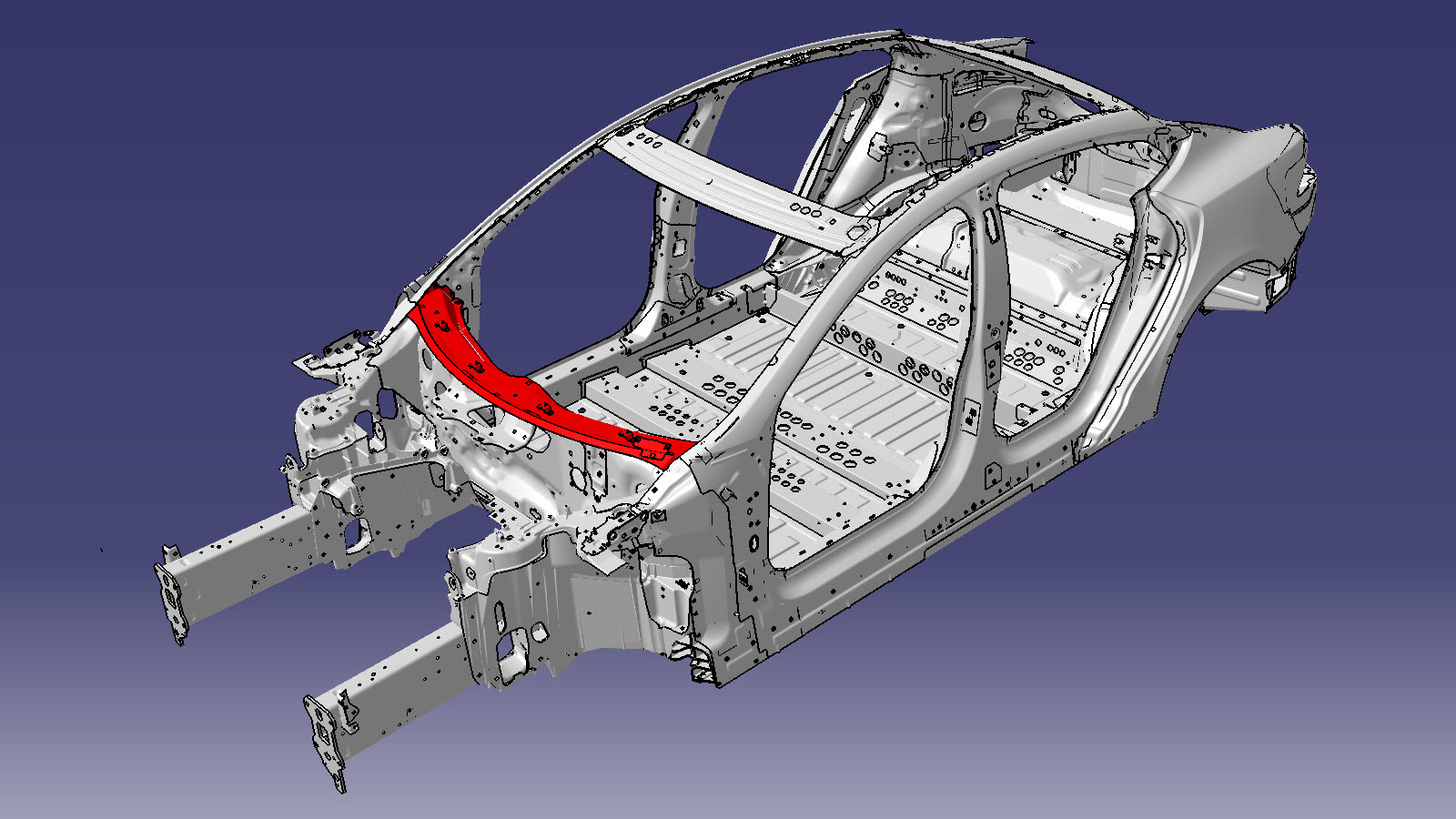

Parte superior da carenagem (veículos construídos até 20 de novembro de 2021)
Código de correção:
10101005202
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Verificar se este é o procedimento de reparação correto
- Até 19 de novembro de 2021, utilize este procedimento de reparação.
- A 20 de novembro de 2021:

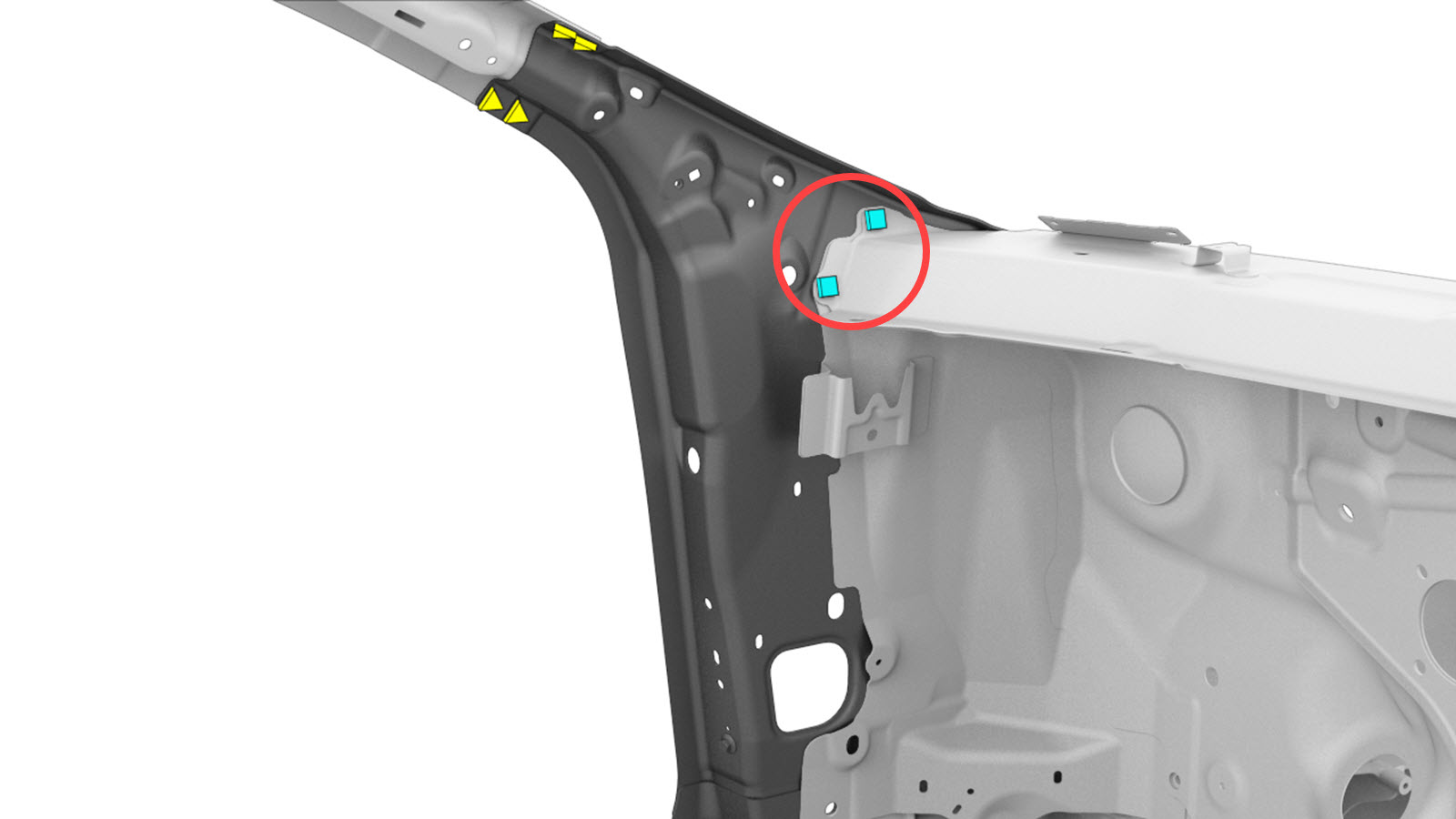

- Retire quaisquer componentes necessários para ver a parte do conjunto lateral da carenagem que está fixa à parte superior da carenagem.

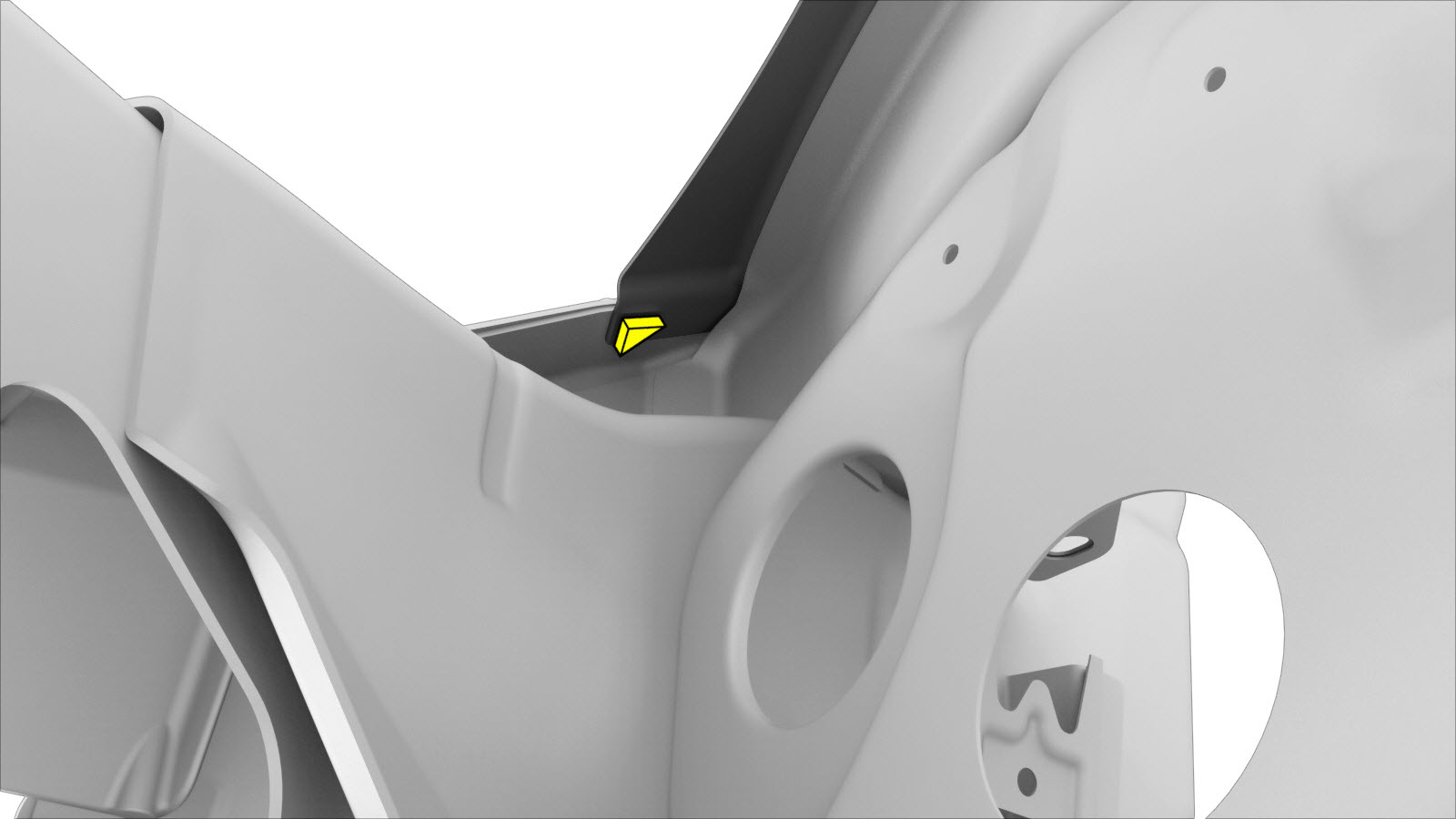

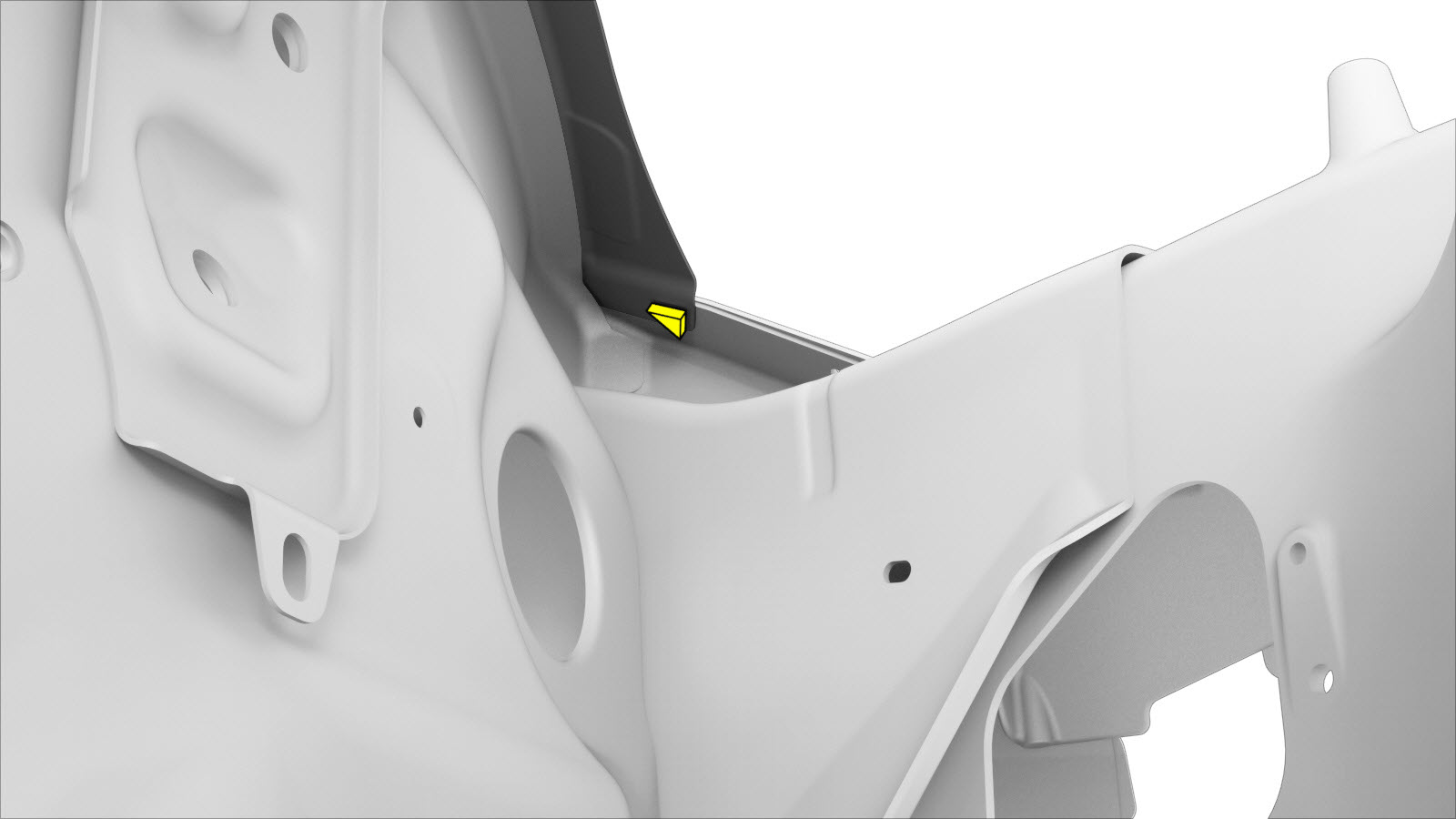

- Se a parte superior da carenagem estiver fixa ao conjunto lateral da carenagem conforme ilustrado abaixo:
Utilize este procedimento de reparação – Parte superior da carenagem (veículos construídos até 20 de novembro de 2021).
Não utilize este procedimento de reparação. Em vez deste, utilize o procedimento de reparação Parte superior da carenagem (veículos construídos a ou após 20 de novembro de 2021).
- Após 20 de novembro de 2021, utilize o procedimento de reparação Parte superior da carenagem (veículos construídos a ou após 20 de novembro de 2021).
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

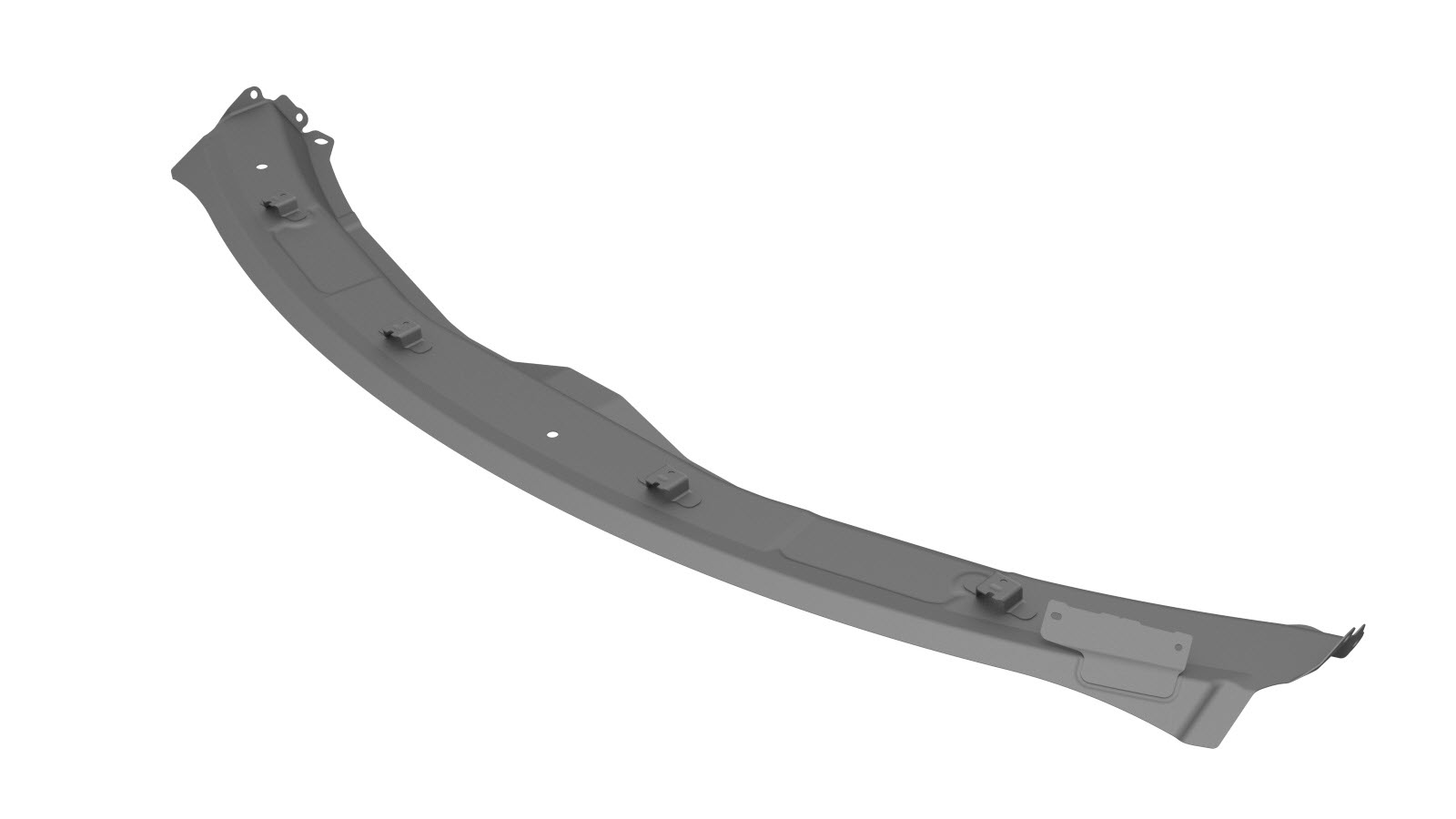

| 1 | ASY - COWL TOP (Parte superior da carenagem) |
|
| 2 |
Rebite estrutural de resistência elevada, 6,5 mm
|
|
| 12 |
Rebite de cabeça redonda estrutural, 6,5 mm
|
|
| 4 |
Rebite de flange estrutural de resistência elevada, 6,5 mm
|
|
| 11 |
Rebite oco S08
|
|
| 3 |
Rebite oco S48
|
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

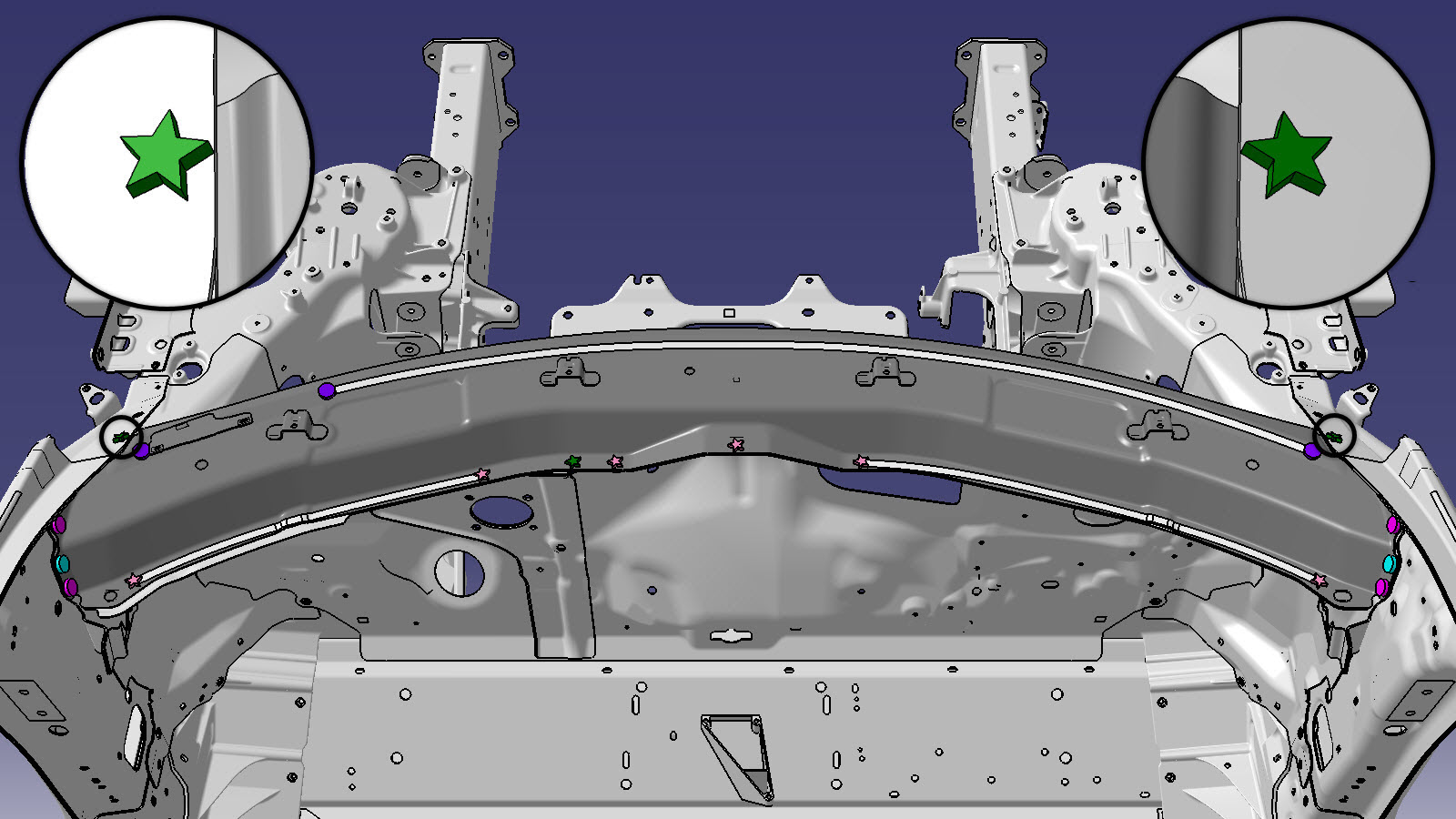

Remova o componente original.
ou
soldaduras por pontos de fábrica
-

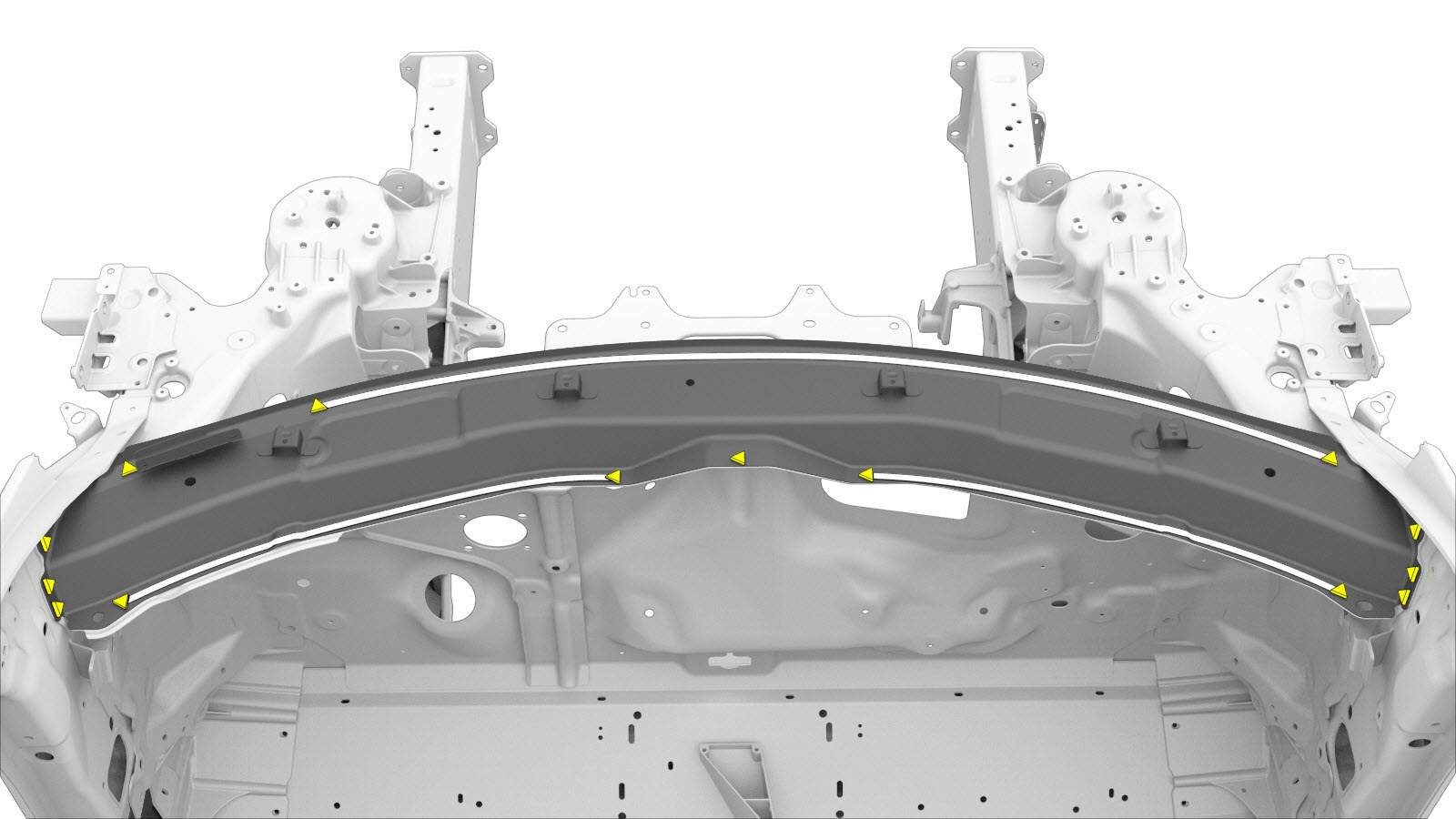

Prepare a instalação.
ou rebites estruturais de resistência elevada, 6,5 mm
ou rebites de cabeça redonda estruturais, 6,5 mm
ou rebite de flange estrutural de resistência elevada, 6,5 mm
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
- Realize quaisquer operações pós-reparação necessárias.
