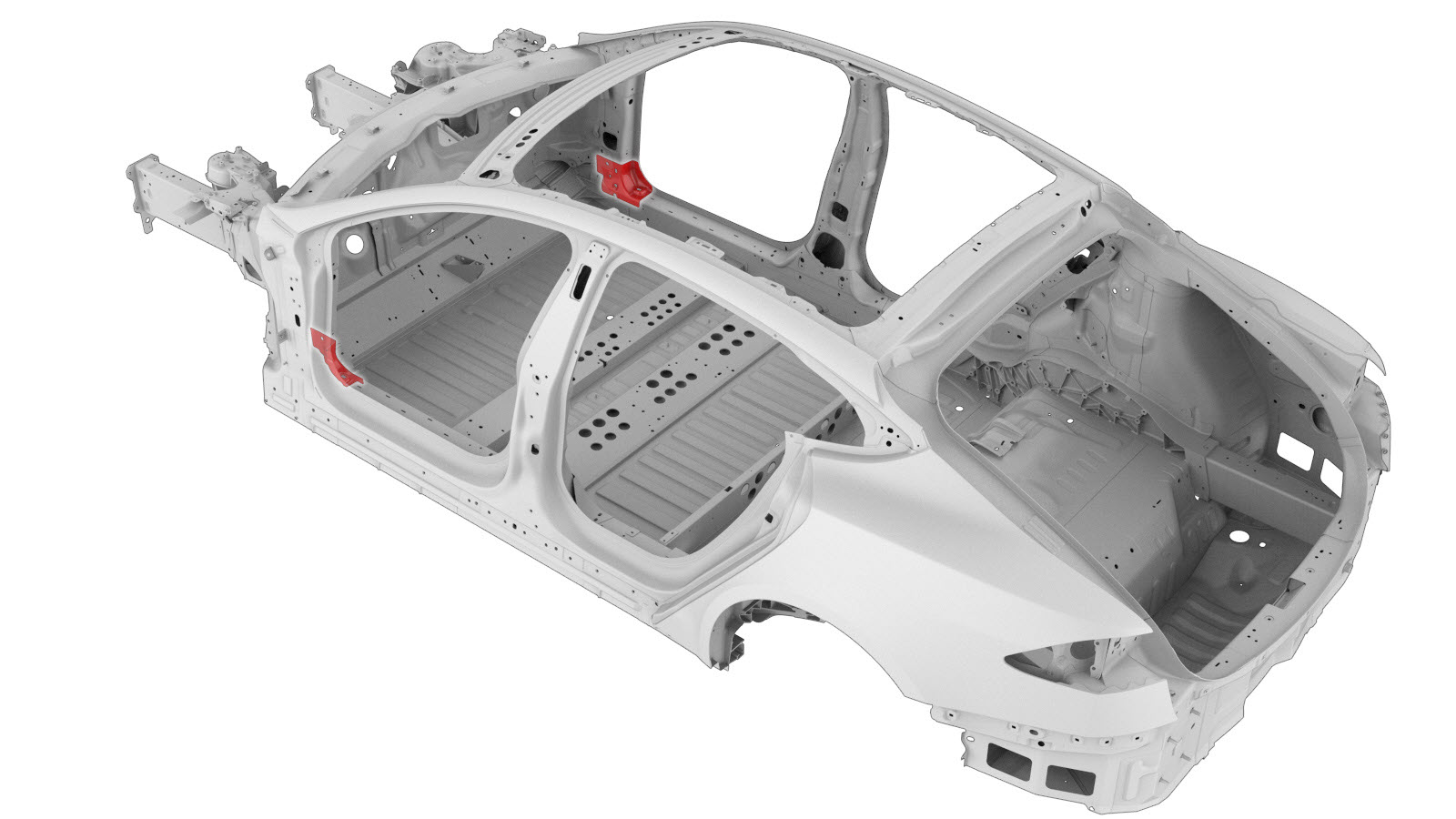

Conetor da parte lateral da carenagem à soleira

Código de correção: 10100125102 10100125202 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

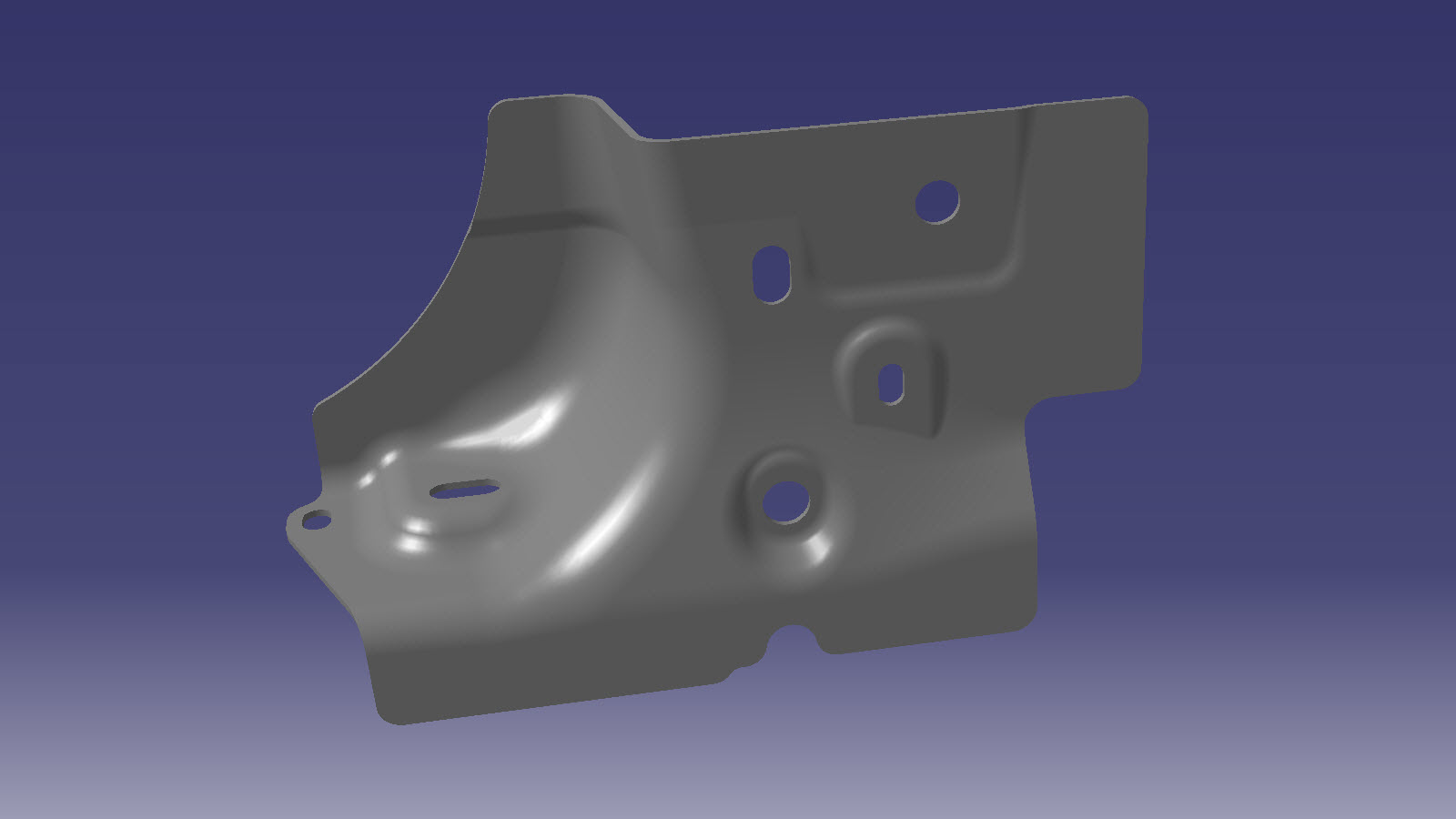

1 CONNECTOR - COWL SIDE TO SILL (Conetor da parte lateral da carenagem à soleira)
8 Rebite estrutural de resistência elevada, 6,5 mm
2 Rebite estrutural, 6,5 mm, médio
3 Rebite oco S48
1 Rebite oco S58
1 Parafuso, cabeça Torx , M8x34 Número de peça Tesla 1022448-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

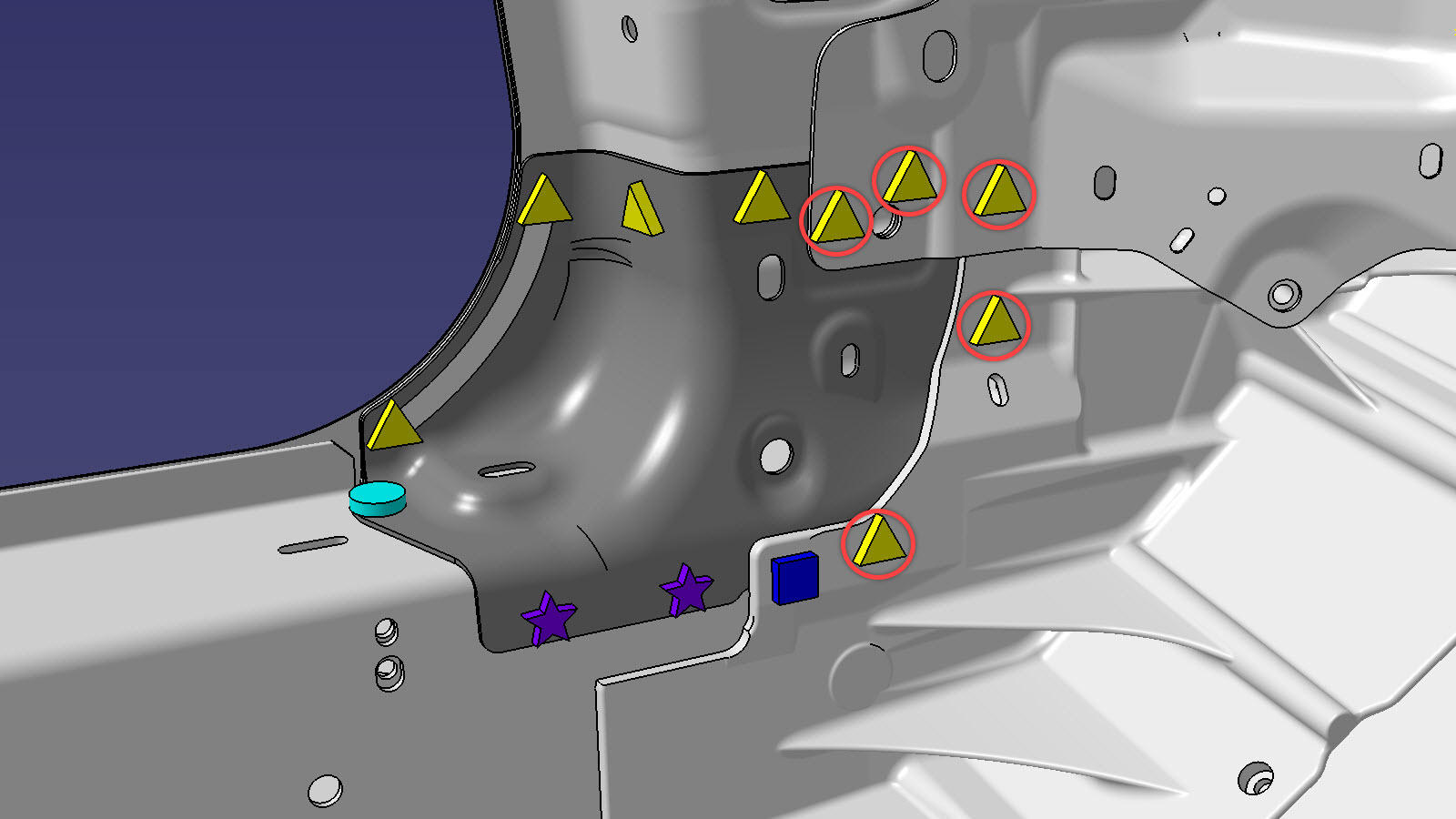

  1. Remova o componente original.

    ou soldaduras por pontos de fábrica

    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.
    ou rebites estruturais de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apenas alguns veículos possuem um rebite instalado nesta posição.

    ou RIVTAC

    ou parafuso, cabeça Torx

  2. Prepare a instalação.
    ou rebites estruturais de resistência elevada, 6,5 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Quanto à posição de rebite marcada com o círculo vermelho, instale um rebite apenas se já existir um orifício no componente soleira.

    ou rebites estruturais, 6,5 mm, médios

    ou rebites ocos, S48

    ou rebites ocos, S58

    ou parafuso, cabeça Torx

  3. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  4. Instale o novo componente ou componentes.
    Aperte o parafuso a 30 Nm.
  5. Realize quaisquer operações pós-reparação necessárias.
