Conjunto lateral da carenagem (veículos construídos até 20 de novembro de 2021)

Código de correção: 10100109902 10100111402 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Verificar se este é o procedimento de reparação correto

Se o veículo tiver sido construído:
  • Até 19 de novembro de 2021, utilize este procedimento de reparação.
  • A 20 de novembro de 2021:
    1. Retire quaisquer componentes necessários para ver a parte do conjunto lateral da carenagem que está fixa à parte superior da carenagem.

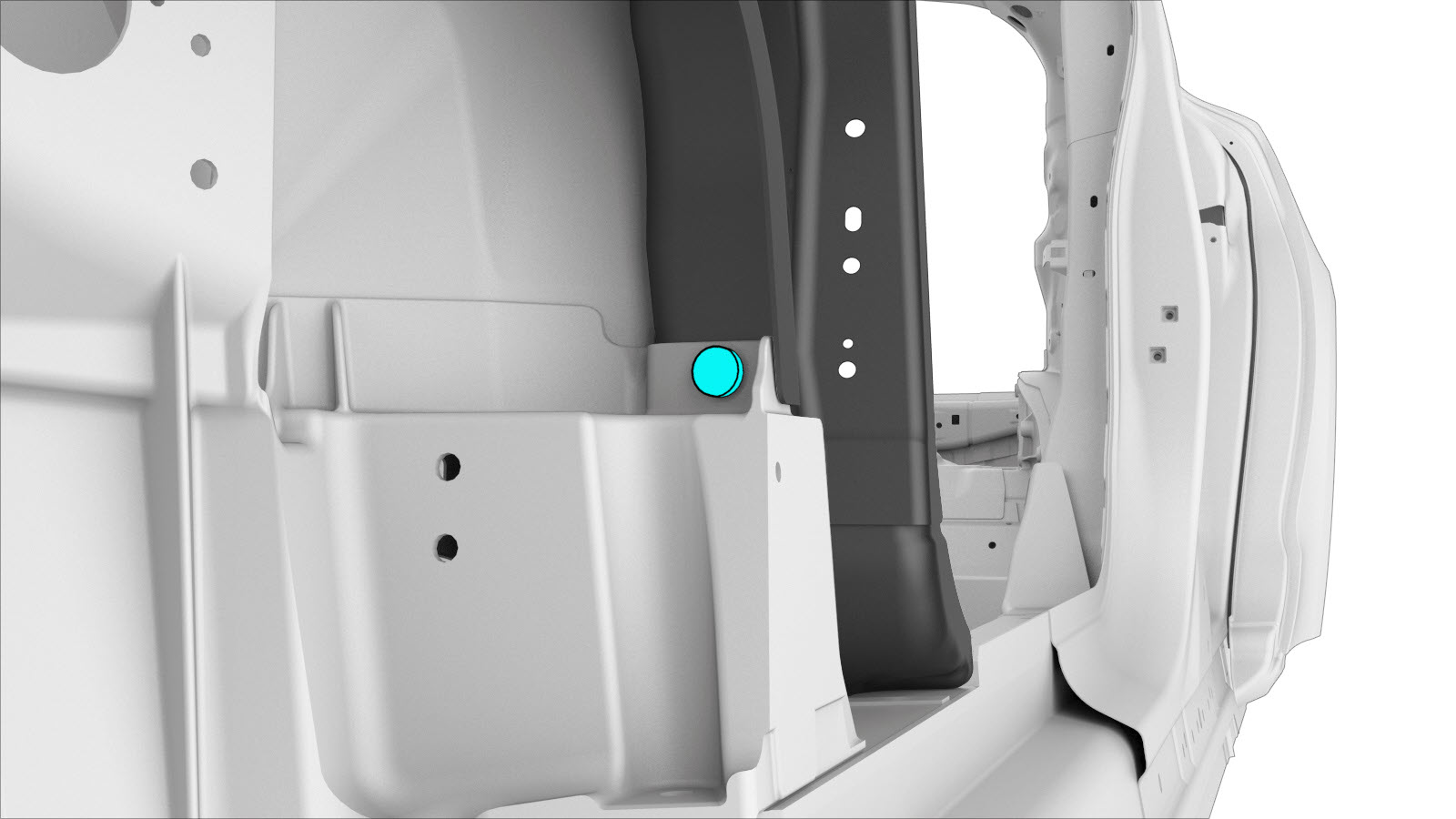

    2. Se a parte superior da carenagem estiver fixa ao conjunto lateral da carenagem conforme ilustrado abaixo:
      Não há parafusos na área destacada: Utilize este procedimento de reparação – Conjunto lateral da carenagem (veículos construídos até 20 de novembro de 2021).
      Há parafusos na área destacada: Não utilize este procedimento de reparação. Em vez deste, utilize o procedimento de reparação Conjunto lateral da carenagem (veículos construídos a ou após 20 de novembro de 2021).
  • Após 20 de novembro de 2021, utilize o procedimento de reparação Conjunto lateral da carenagem (veículos construídos a ou após 20 de novembro de 2021).

Lista de peças

Quantidade Descrição Imagem/Notas

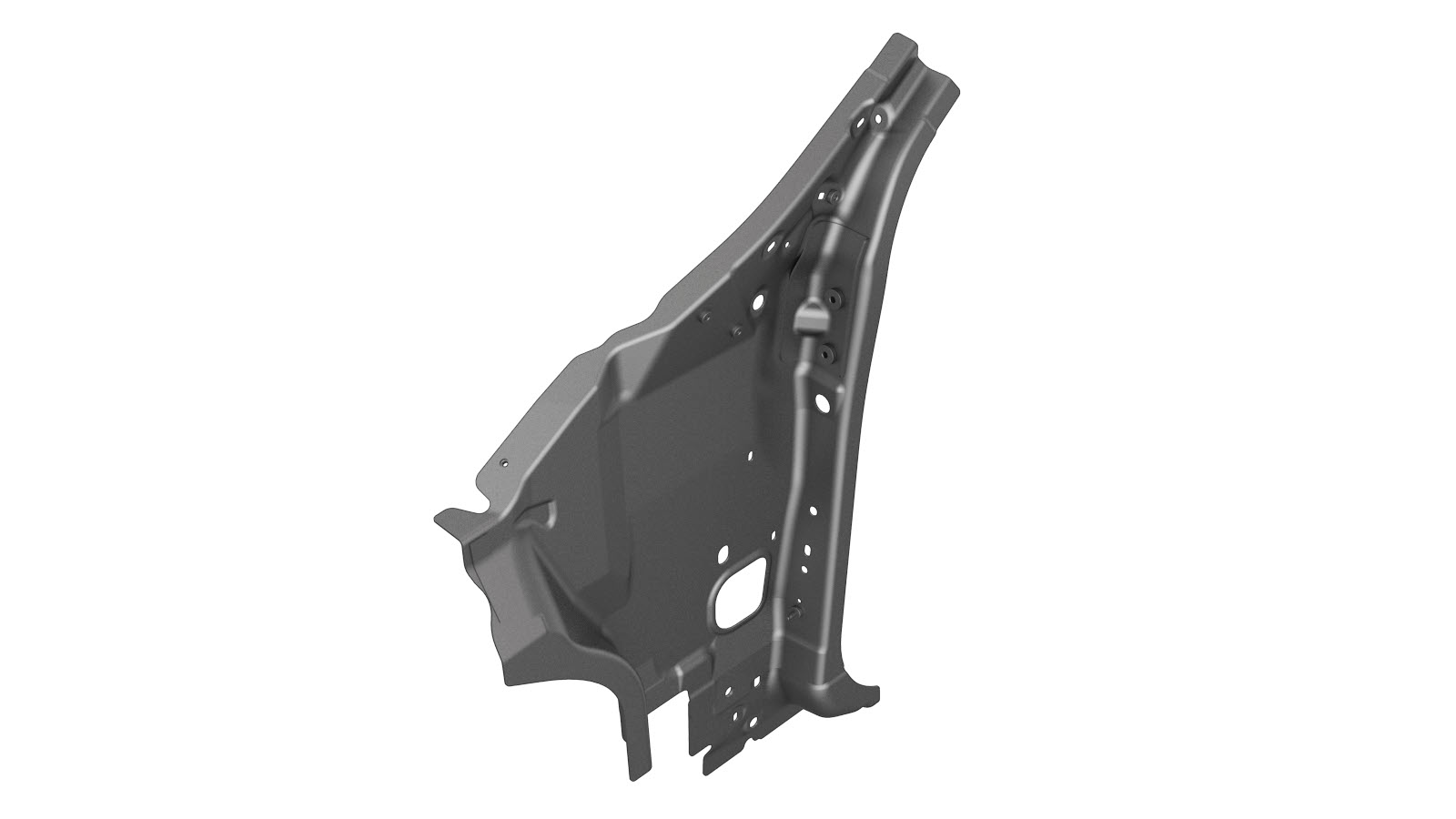

1 SUB-ASSY - COWL SIDE SX (Conjunto lateral da carenagem)
17 Rebite estrutural de resistência elevada, 6,5 mm
2 Rebite estrutural, 6,5 mm, médio
2 Parafuso , HF M6X18 PC88 MAT. Número de peça Tesla 1006529-00-A.
1 Parafuso, cabeça Torx , M8-1.25x34 Número de peça Tesla 1022448-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Conjunto de pilar articulado.

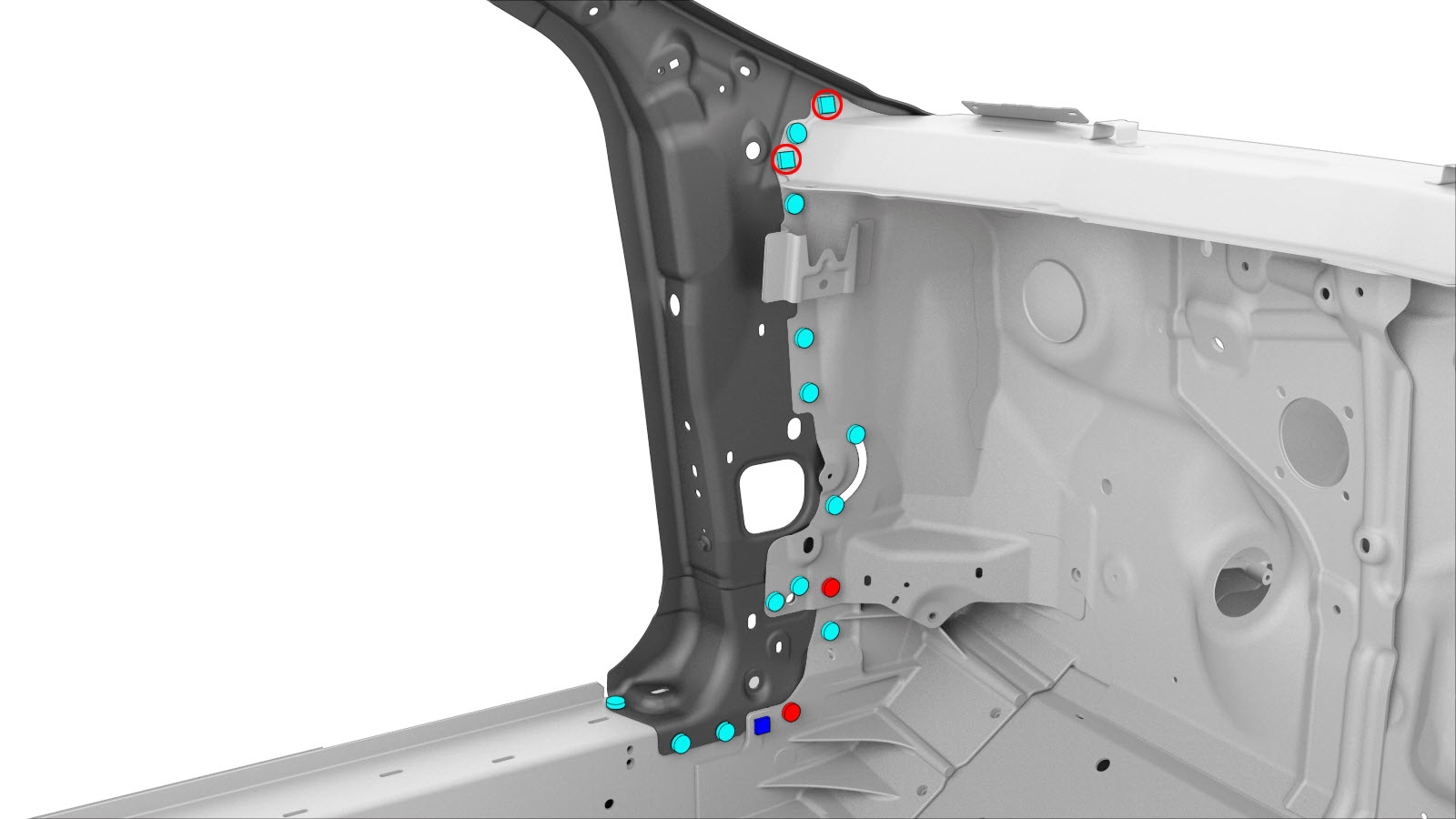

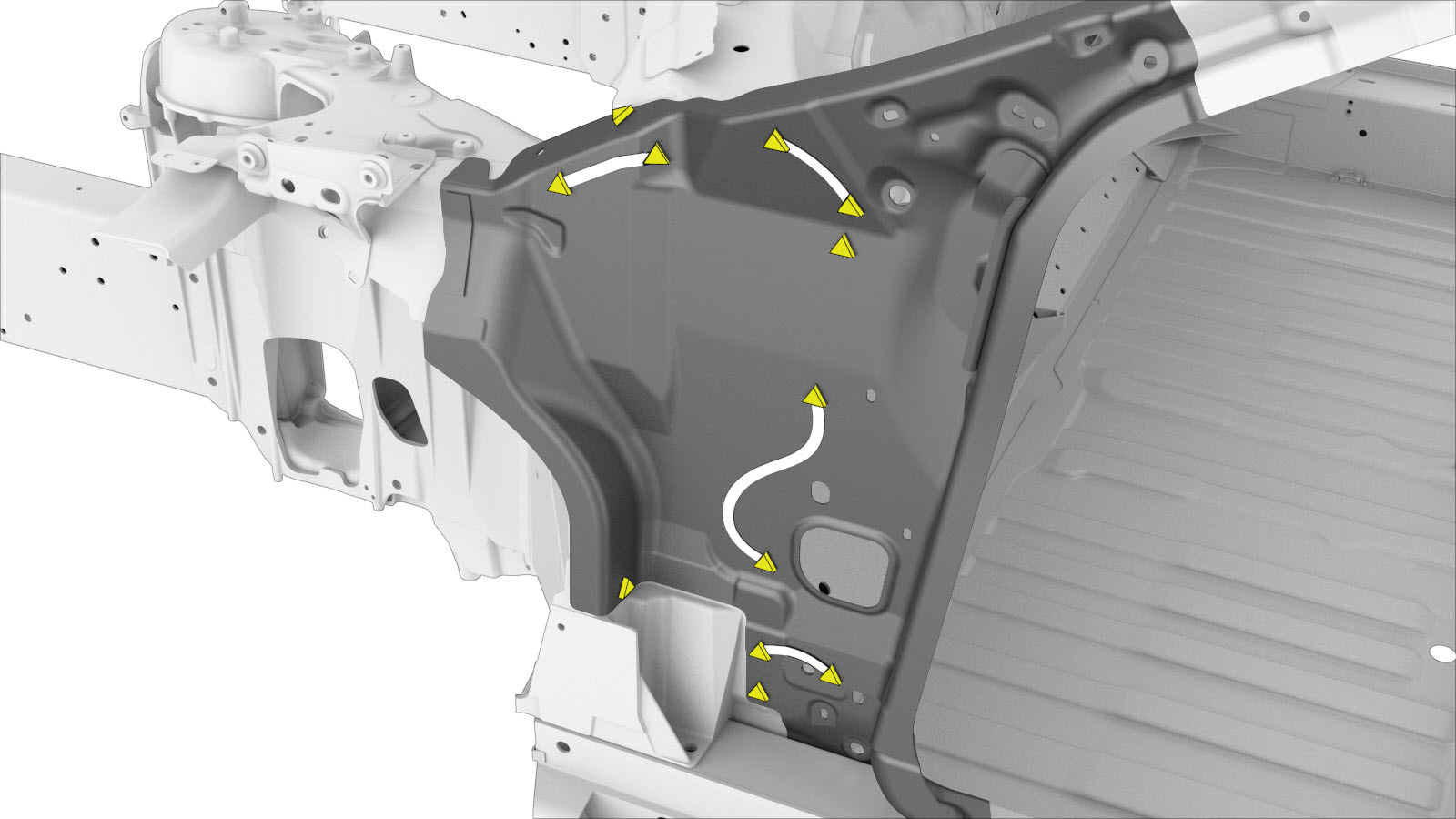

  2. Remova o componente original.

    ou soldaduras por pontos de fábrica

    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

    ou RIVTAC

    ou parafuso, cabeça Torx

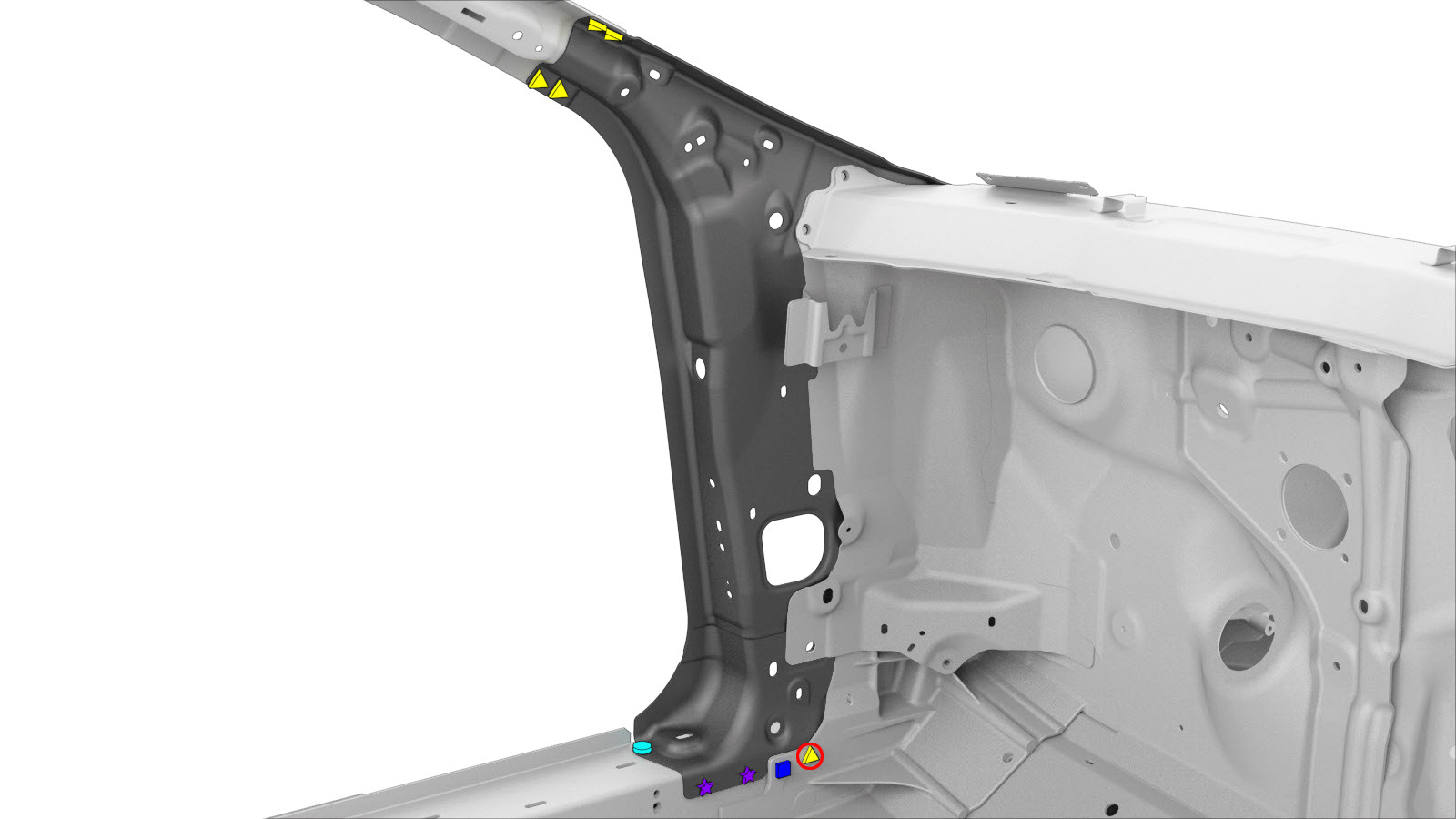

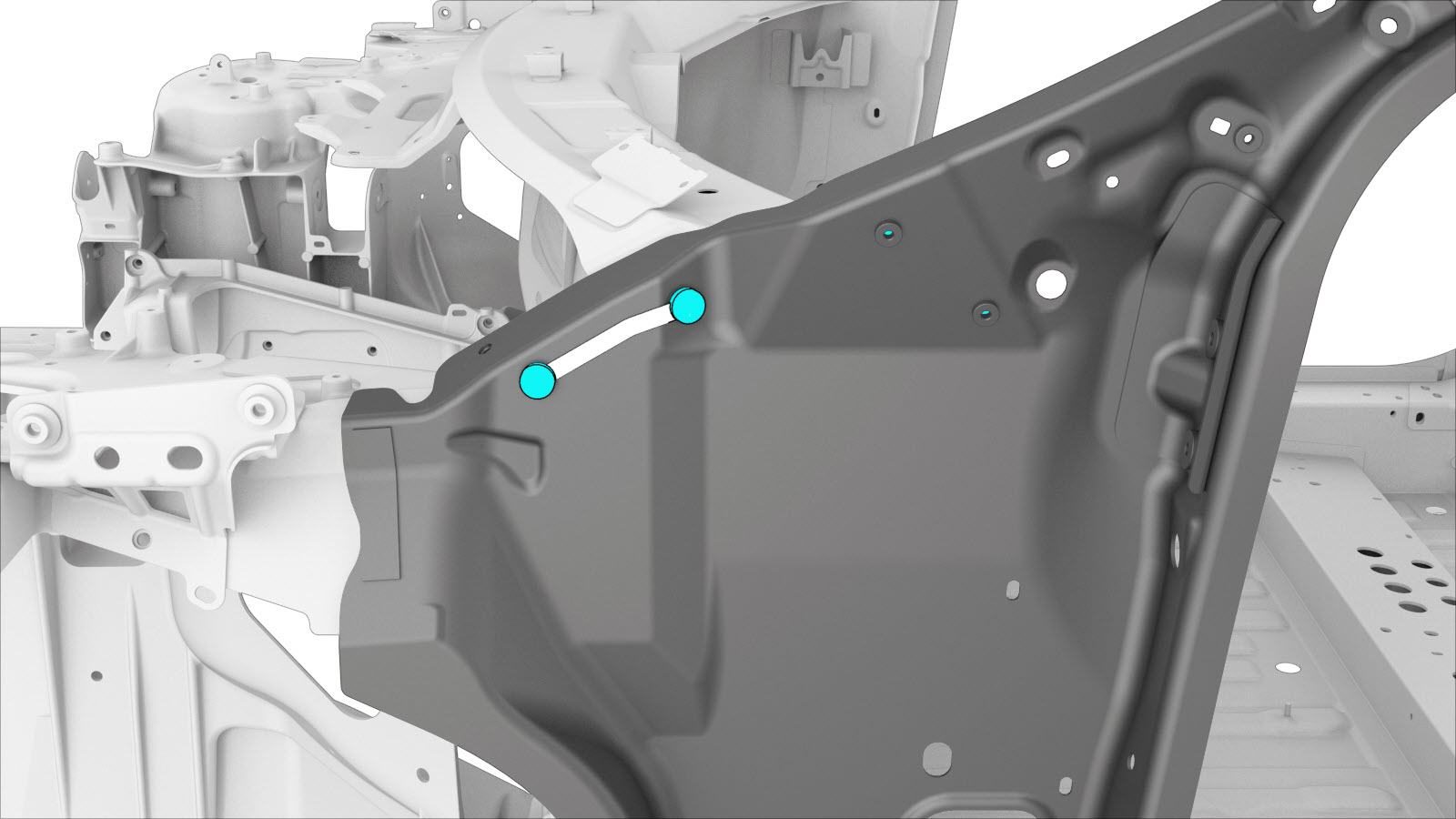

  3. Prepare a instalação.

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites estruturais, 6,5 mm, médios

    ou parafusos
    Informational PurposesAn informational icon, calling your attention
    Nota
    Perfure um orifício de 8 mm para instalar cada um destes parafusos.

    ou parafuso, cabeça Torx

  4. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  5. Instale o novo componente ou componentes.
    Aperte os fixadores da seguinte forma:
  6. Instale o item Conjunto de pilar articulado.
  7. Realize quaisquer operações pós-reparação necessárias.
