Placa roscada superior do pilar B
Código de correção:
10102706302
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

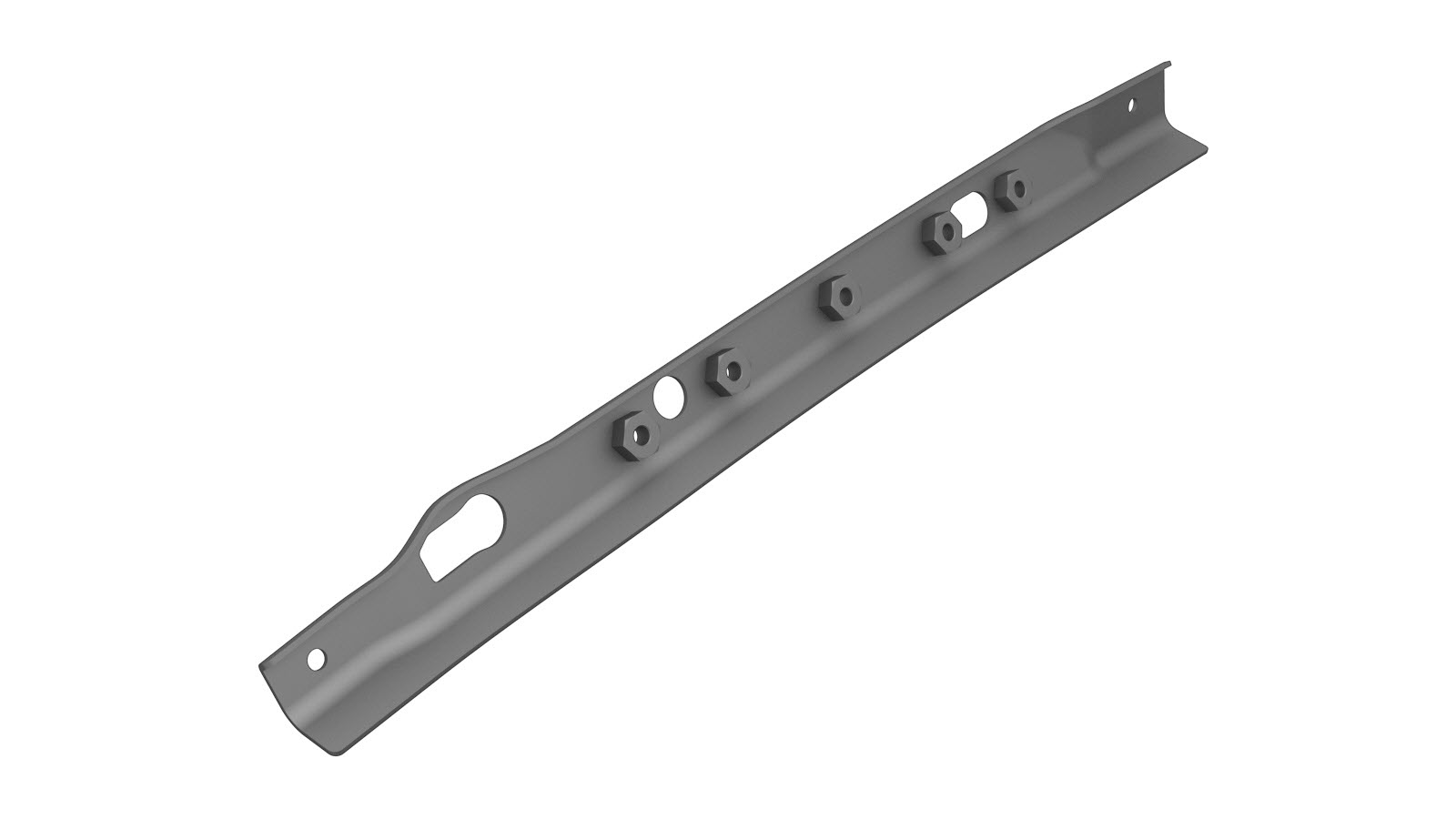

| 1 | ASSY NUT PLATE B-PILLAR UPR (Placa roscada superior do pilar B) |
|
| 2 |
Rebite estrutural, 6,5 mm, médio
|
|
| 2 |
Parafuso
|
Número de peça Tesla 1016260-00-A. |
| 3 |
Parafuso, cabeça Torx
|
Número de peça Tesla 1014747-00-B. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o item Parte exterior de barra de tejadilho.
-

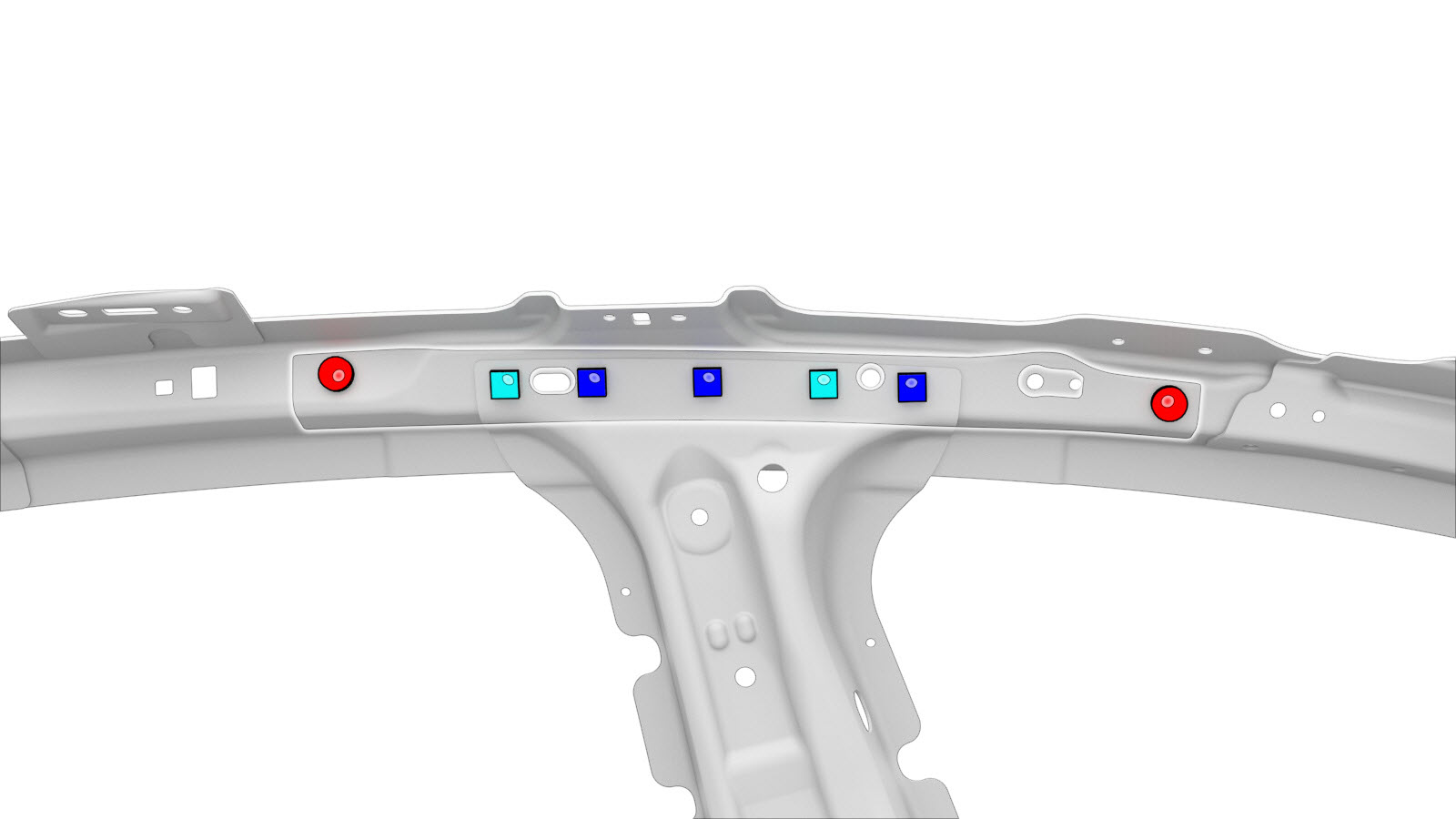

Remova o componente original.
-
Prepare a instalação.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-
Instale o novo componente ou componentes.
Aperte todos os parafusos a 24 Nm.
-
Instale o item Parte exterior de barra de tejadilho.
- Realize quaisquer operações pós-reparação necessárias.
