Reforço do pilar C
Código de correção:
10101913002
10101913102
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

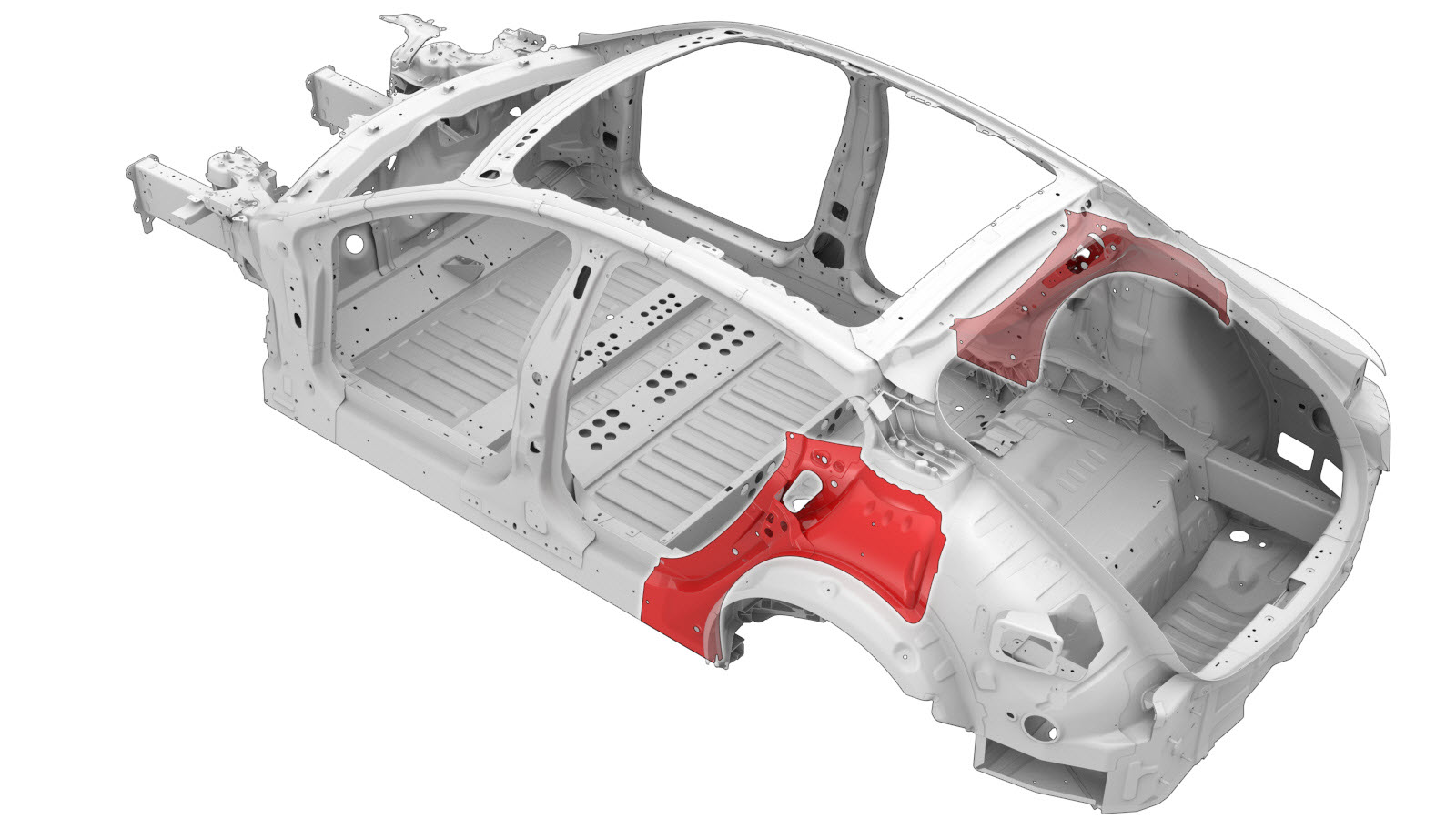

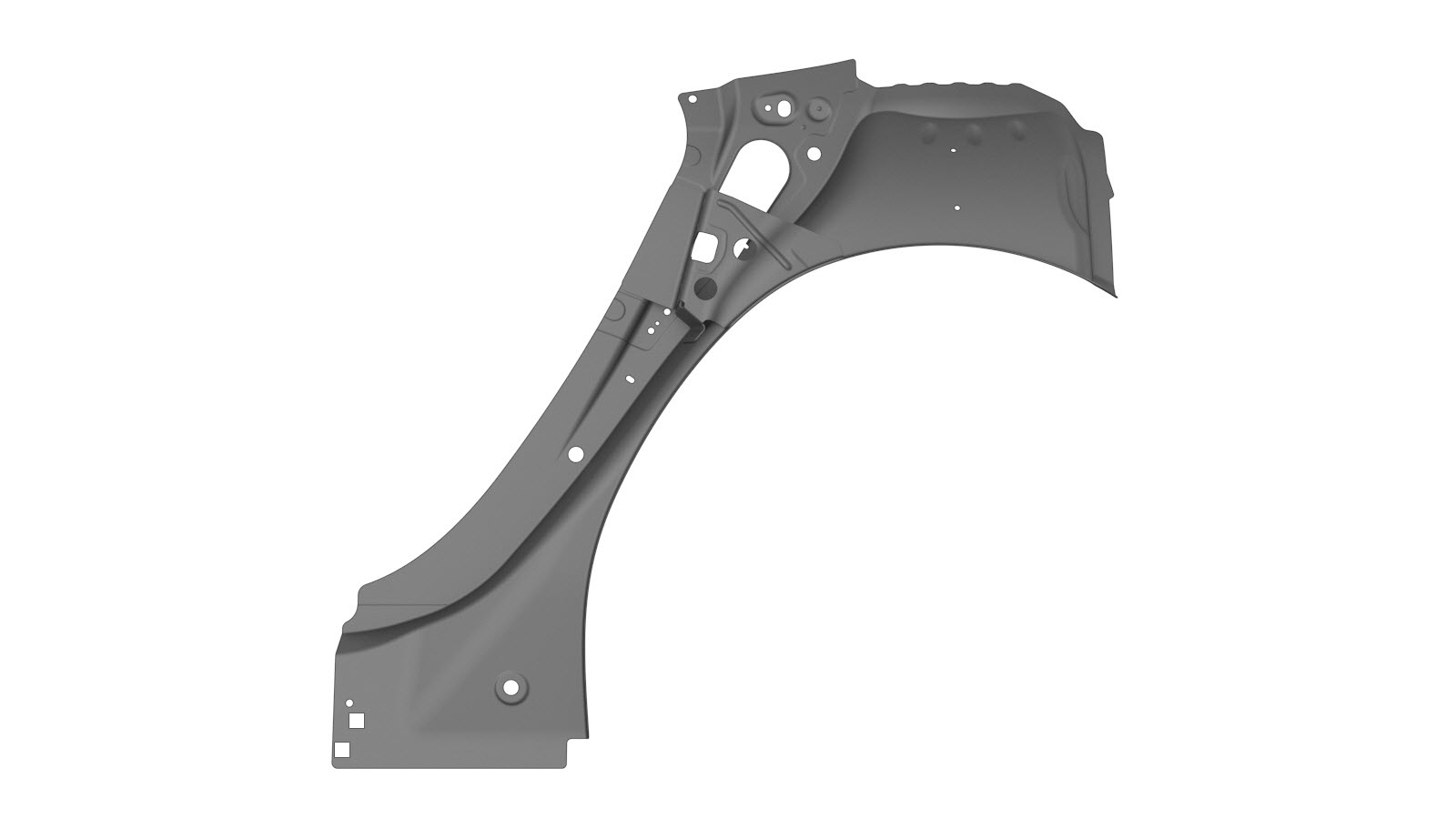

| 1 | ASY REINF C-PILLAR (Reforço do pilar C) |
|
| 6 |
Rebite estrutural de resistência elevada, 6,5 mm
|
|
| 32 |
Rebite de cabeça redonda estrutural, 6,5 mm
|
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Remova a parte necessária de Parte lateral exterior da carroçaria (veículos construídos até 17 de fevereiro de 2022) para expor o componente subjacente a ser substituído.
-

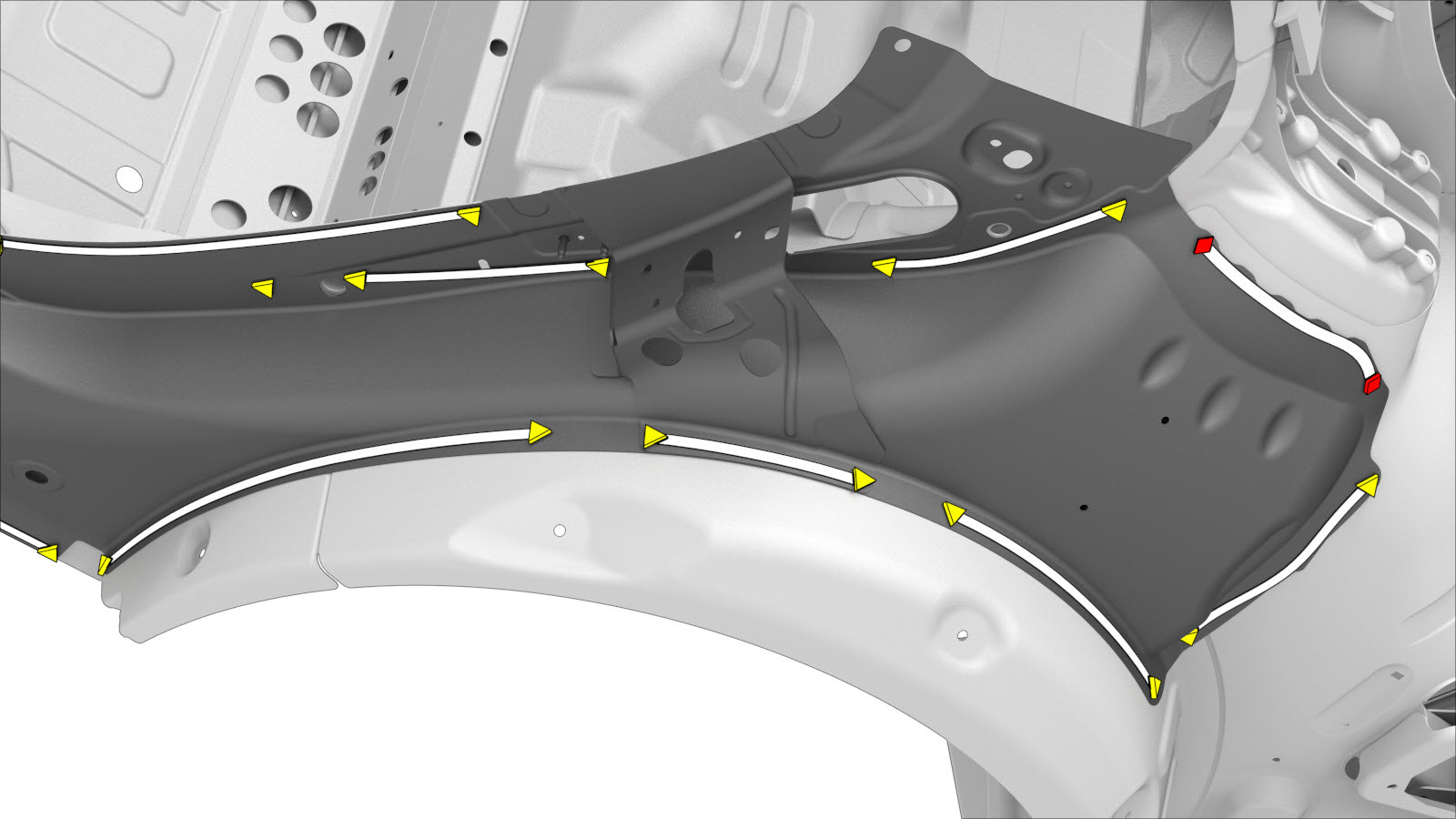

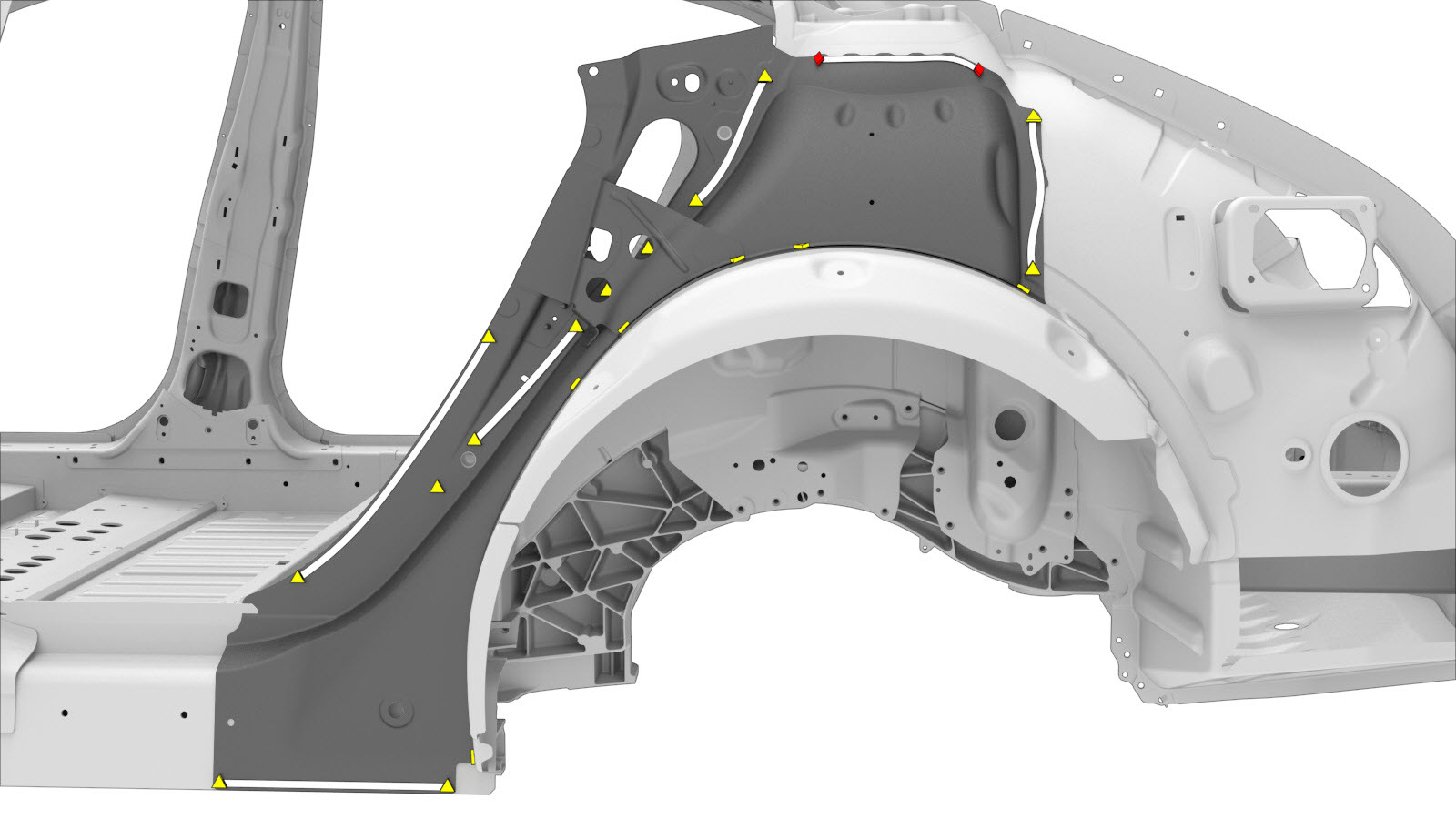

Remova o componente original.
ou
soldaduras por pontos de fábrica
ou
SPR de fábrica
-

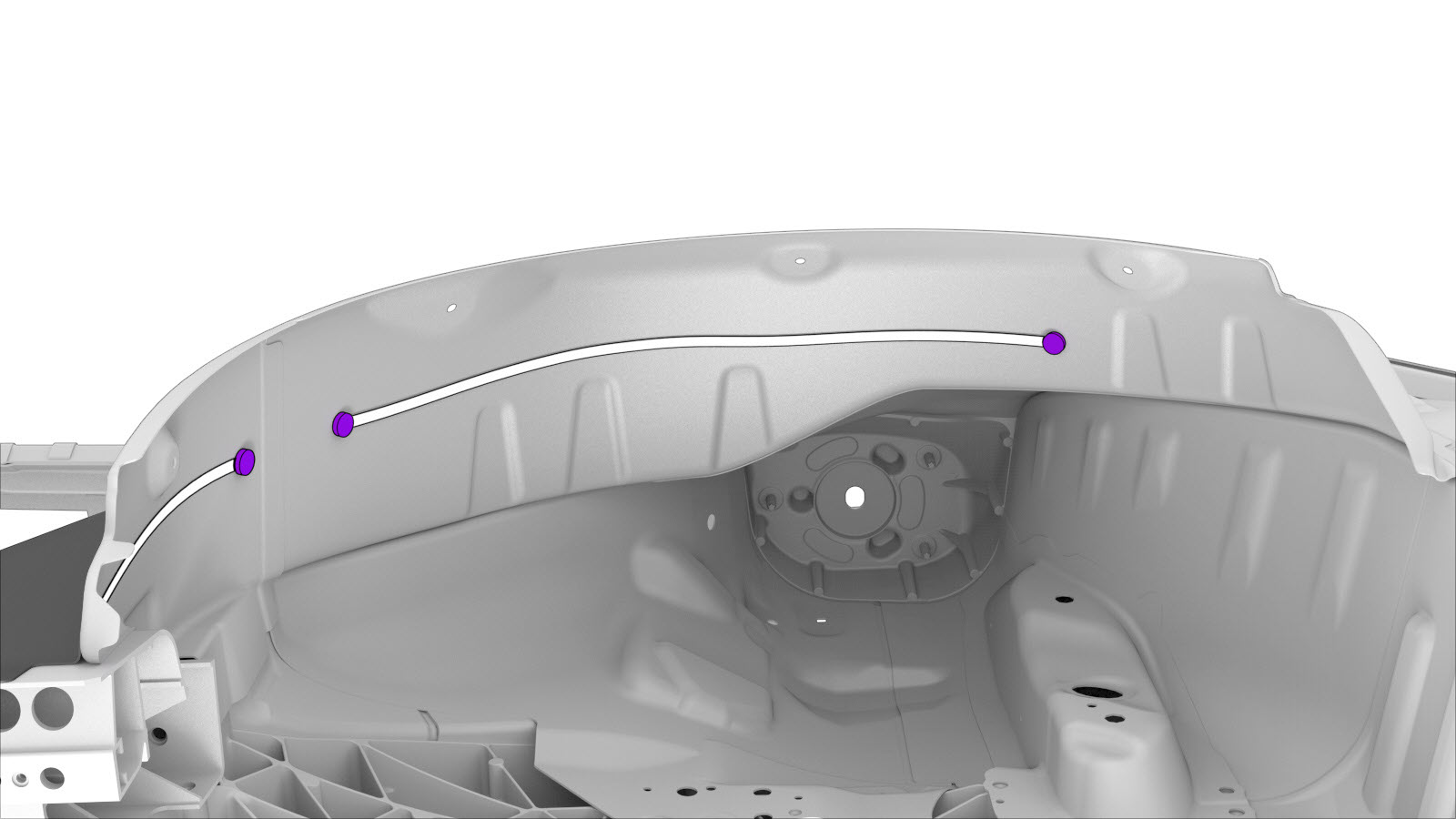

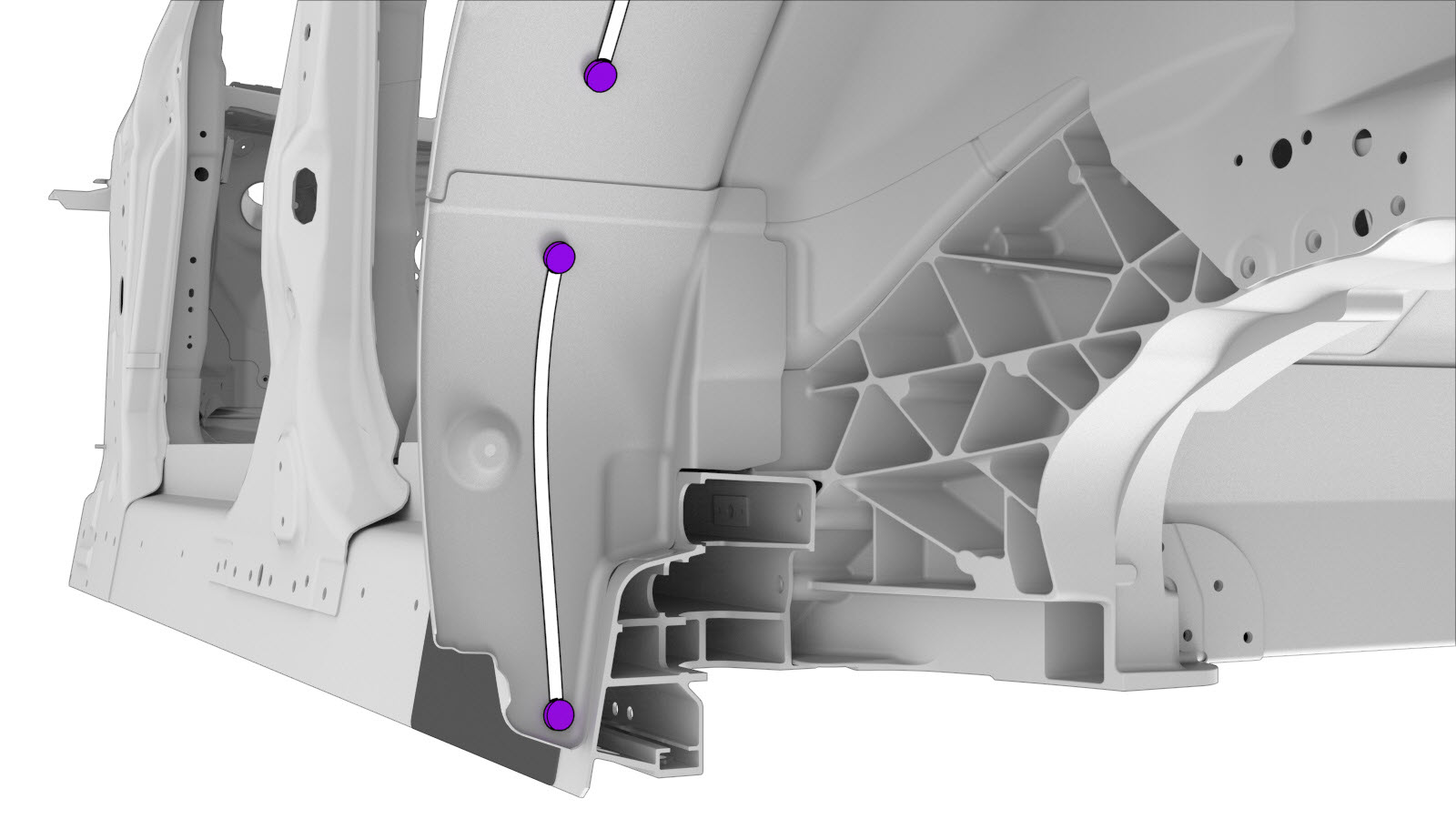

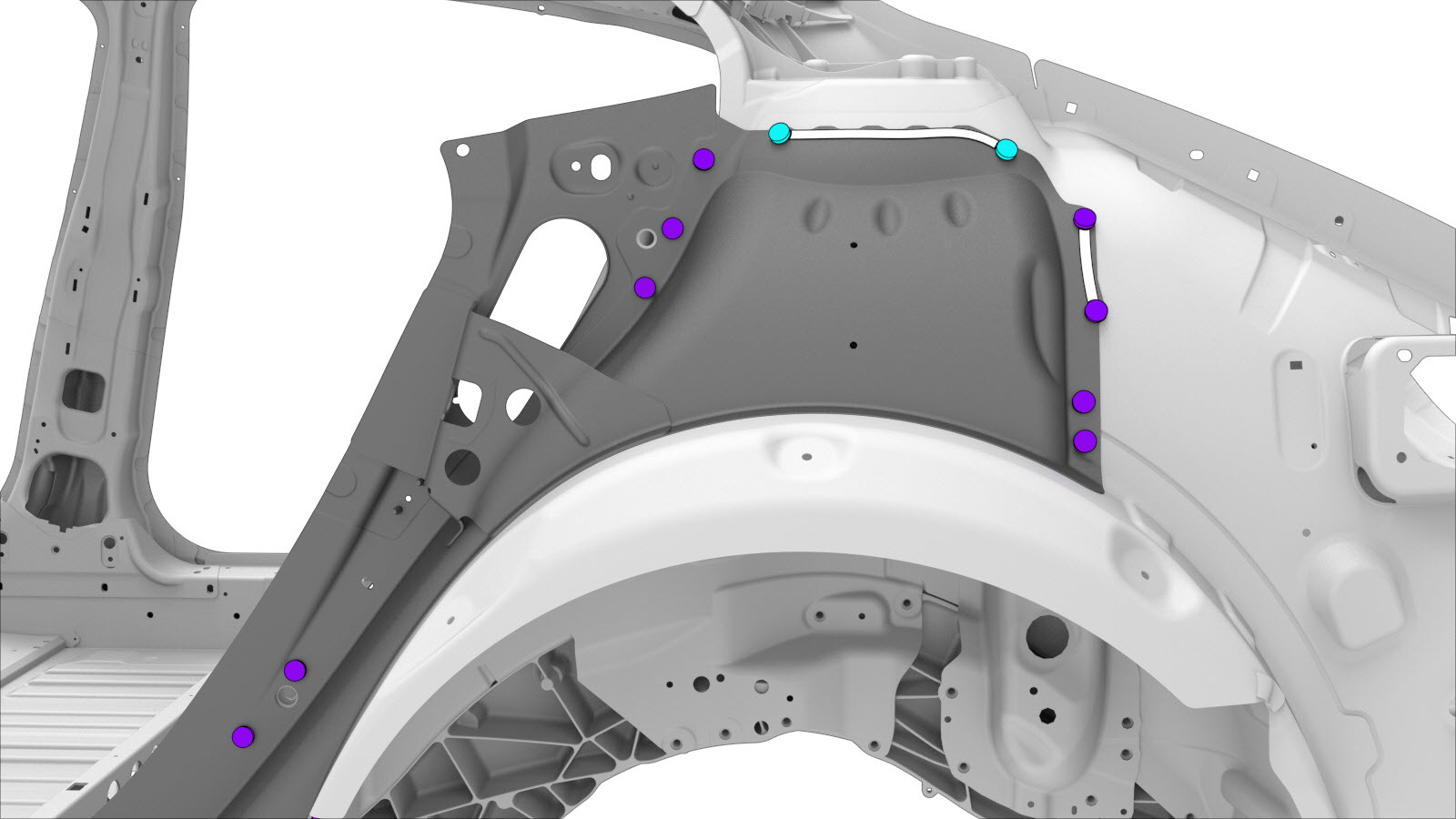

Prepare a instalação.
ou rebites estruturais de resistência elevada, 6,5 mm
ou rebites de cabeça redonda estruturais, 6,5 mm

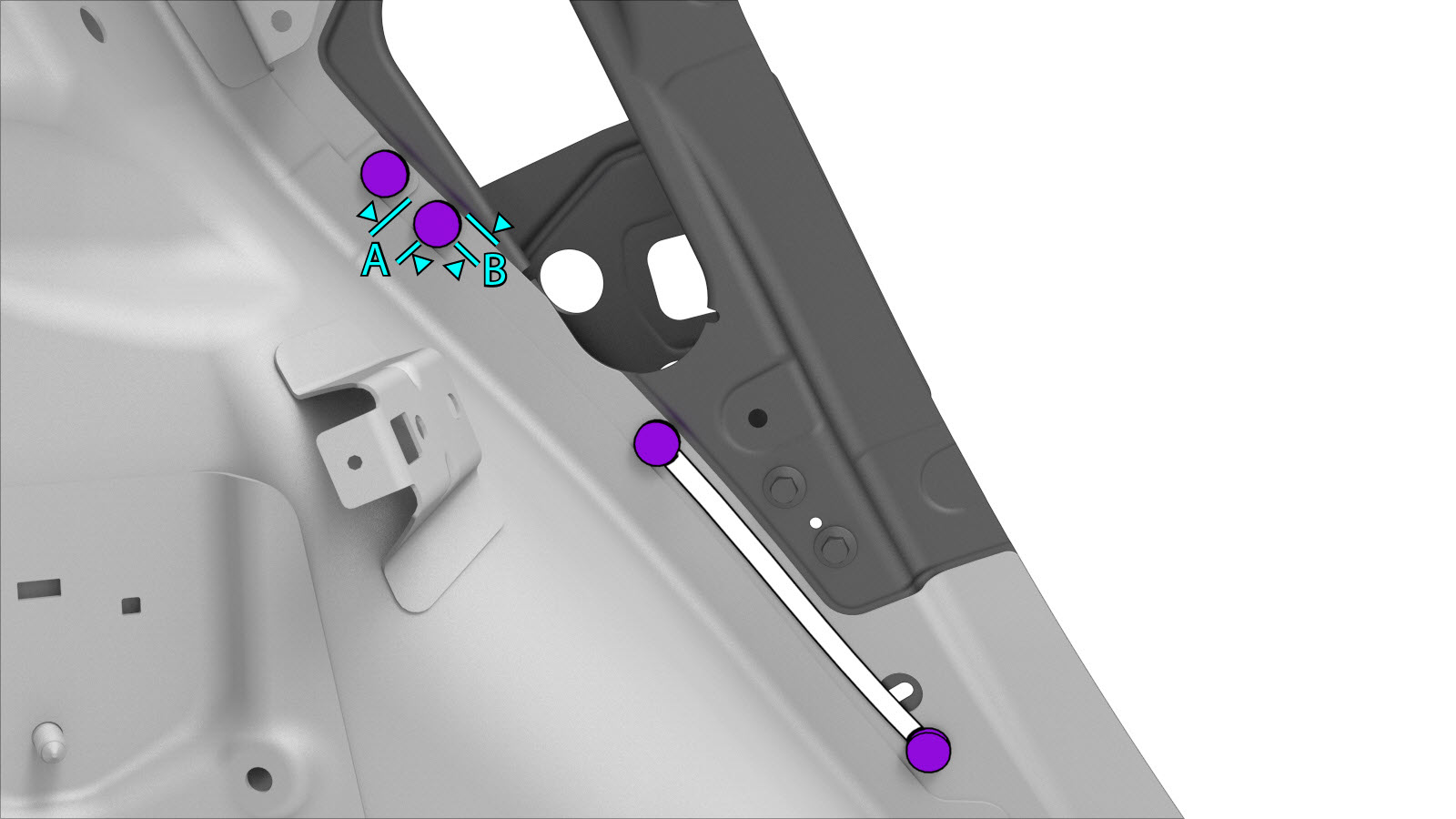

- A = 16 mm.
- B = 9 mm.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Instale a parte necessária do Parte lateral exterior da carroçaria (veículos construídos até 17 de fevereiro de 2022) removida para expor o componente a ser substituído.
- Realize quaisquer operações pós-reparação necessárias.
