Conjunto da parte lateral interior da carroçaria

Lista de peças

Quantidade Descrição Imagem/Notas

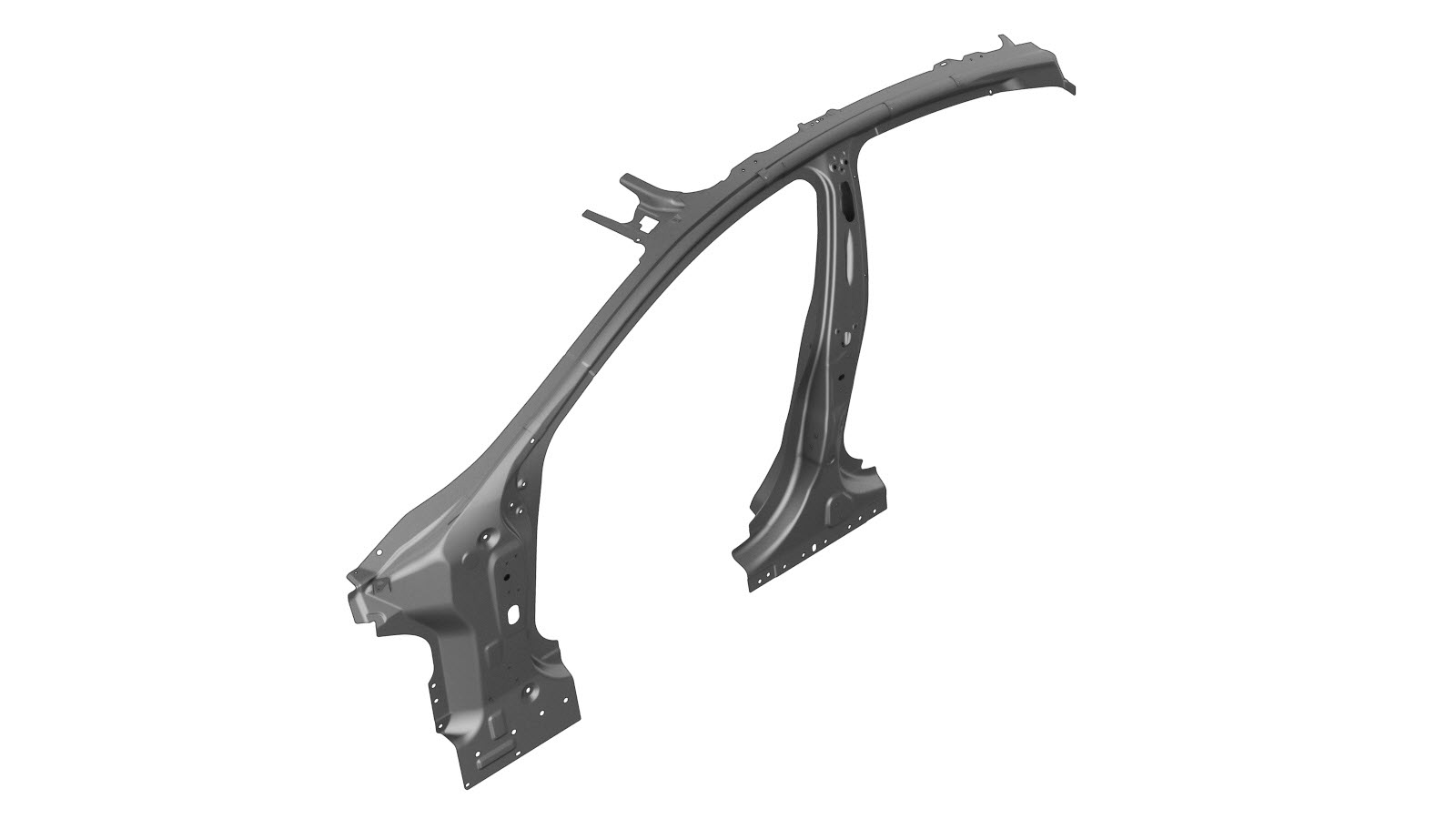

1 ASY-BODYSIDE INR (Conjunto interior da parte lateral da carroçaria)
10 Rebite estrutural de resistência elevada, 6,5 mm
1 Rebite estrutural, 6,5 mm, médio
1 Rebite de cabeça redonda estrutural, 6,5 mm
6 Rebite oco S38
14 Rebite oco S48
2 Rebite oco S58
3 Parafuso , M8x27 Número de peça Tesla 1621820-00-A.
3 Parafuso , M6x16 Número de peça Tesla 1004537-00-A.
1 ou 2 Parafuso, cabeça Torx Número de peça Tesla 1621839-00-B.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Painel traseiro superior.
  2. Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.

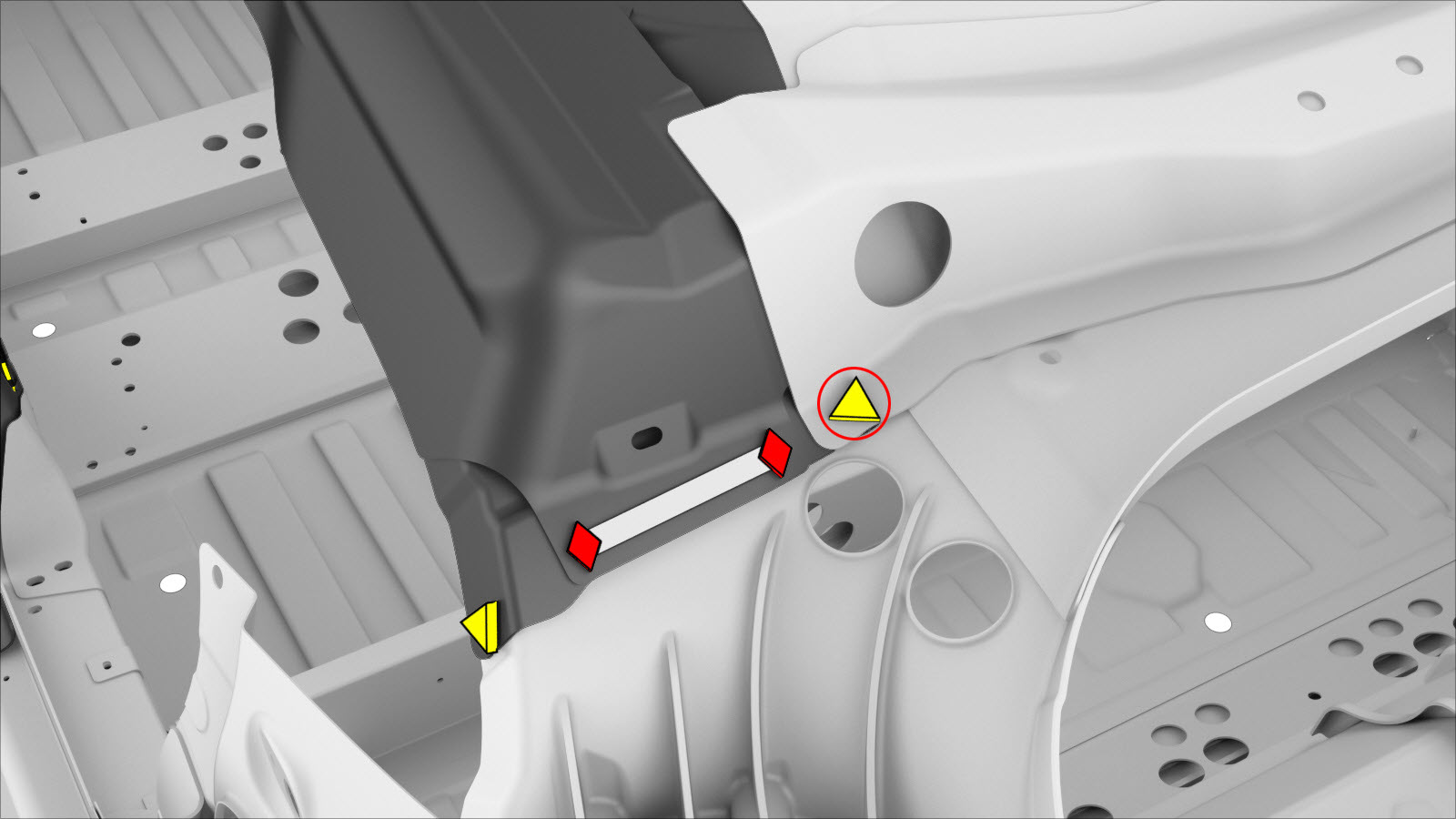

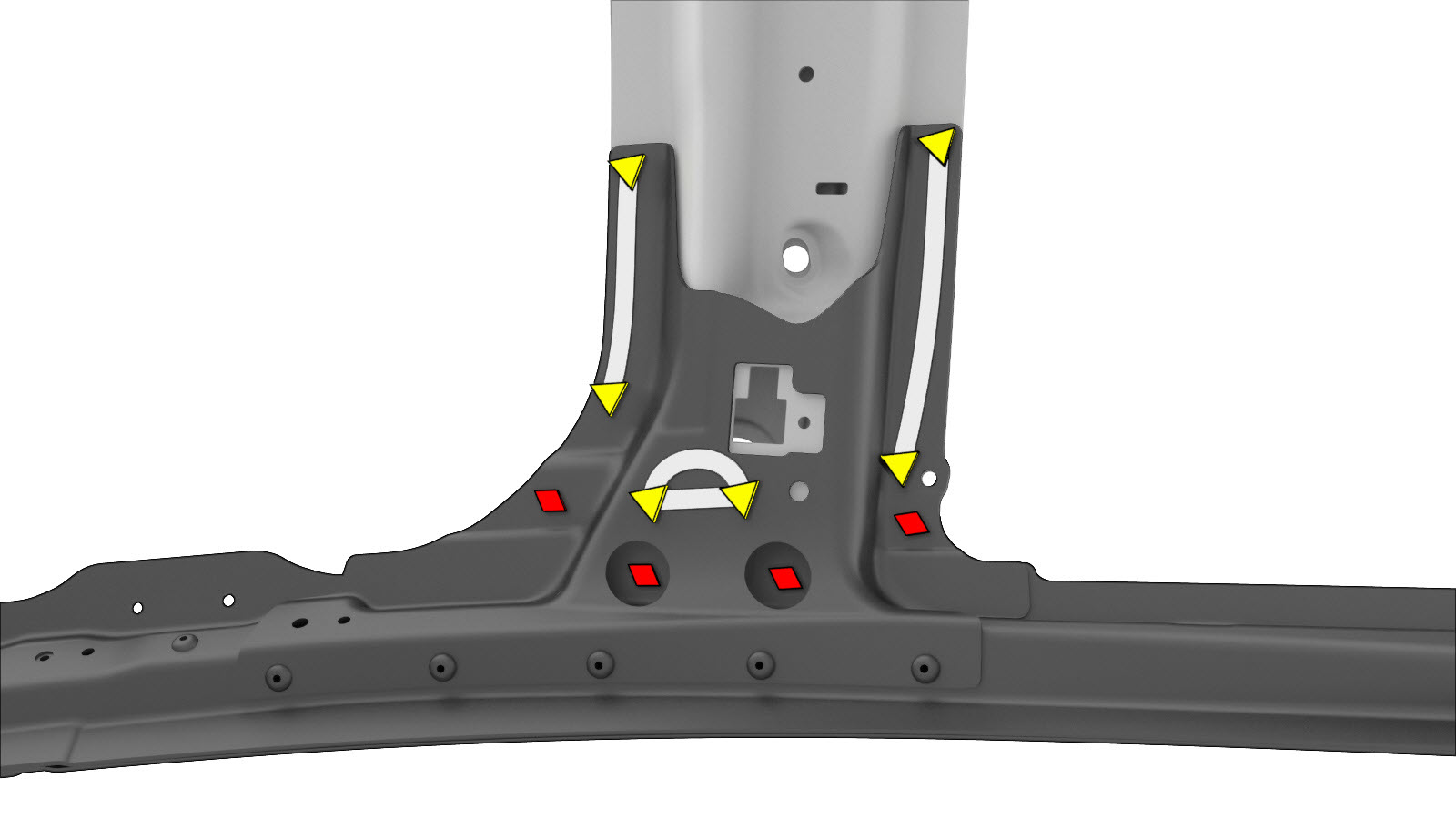

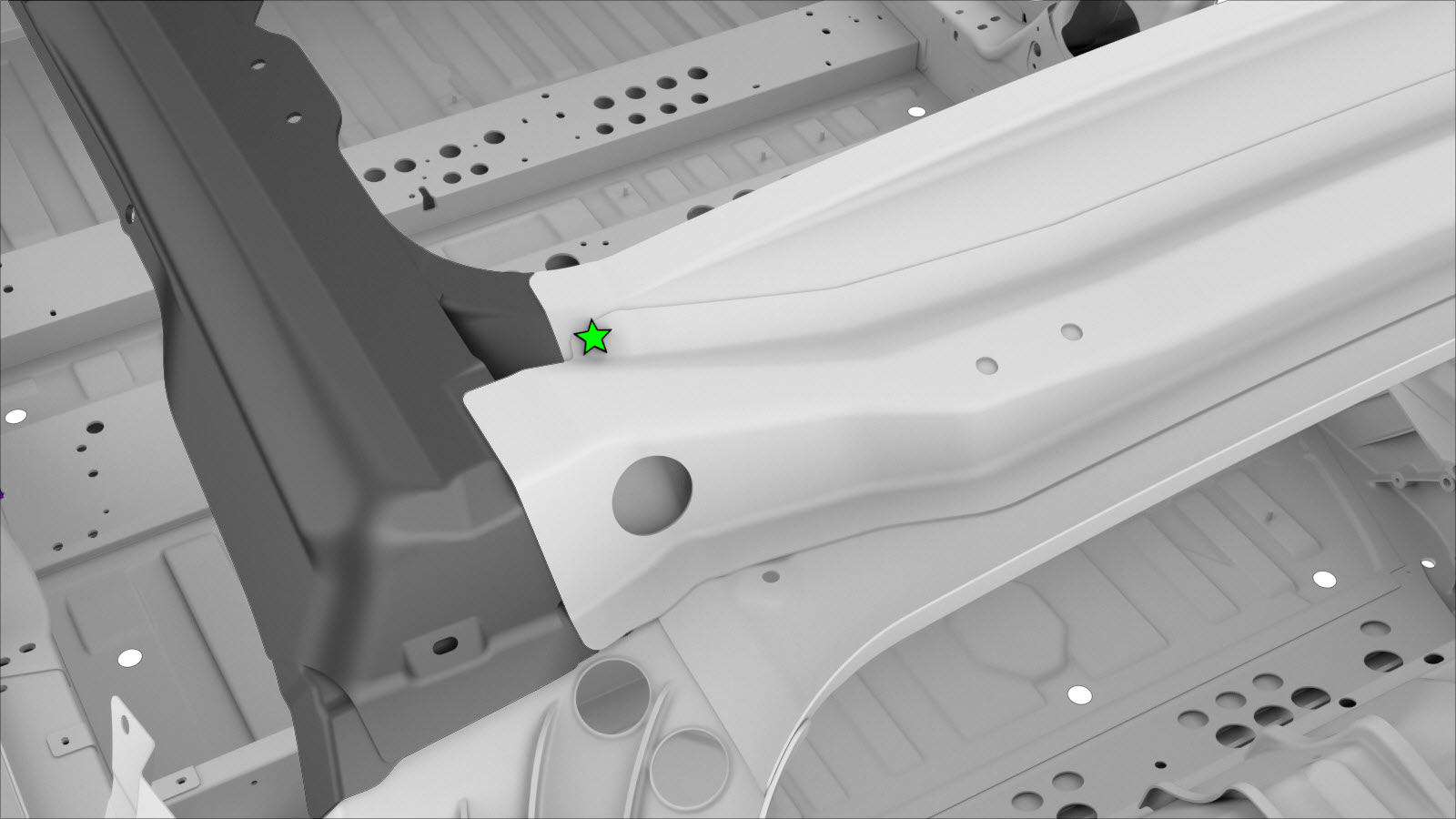

  3. Remova o componente original.

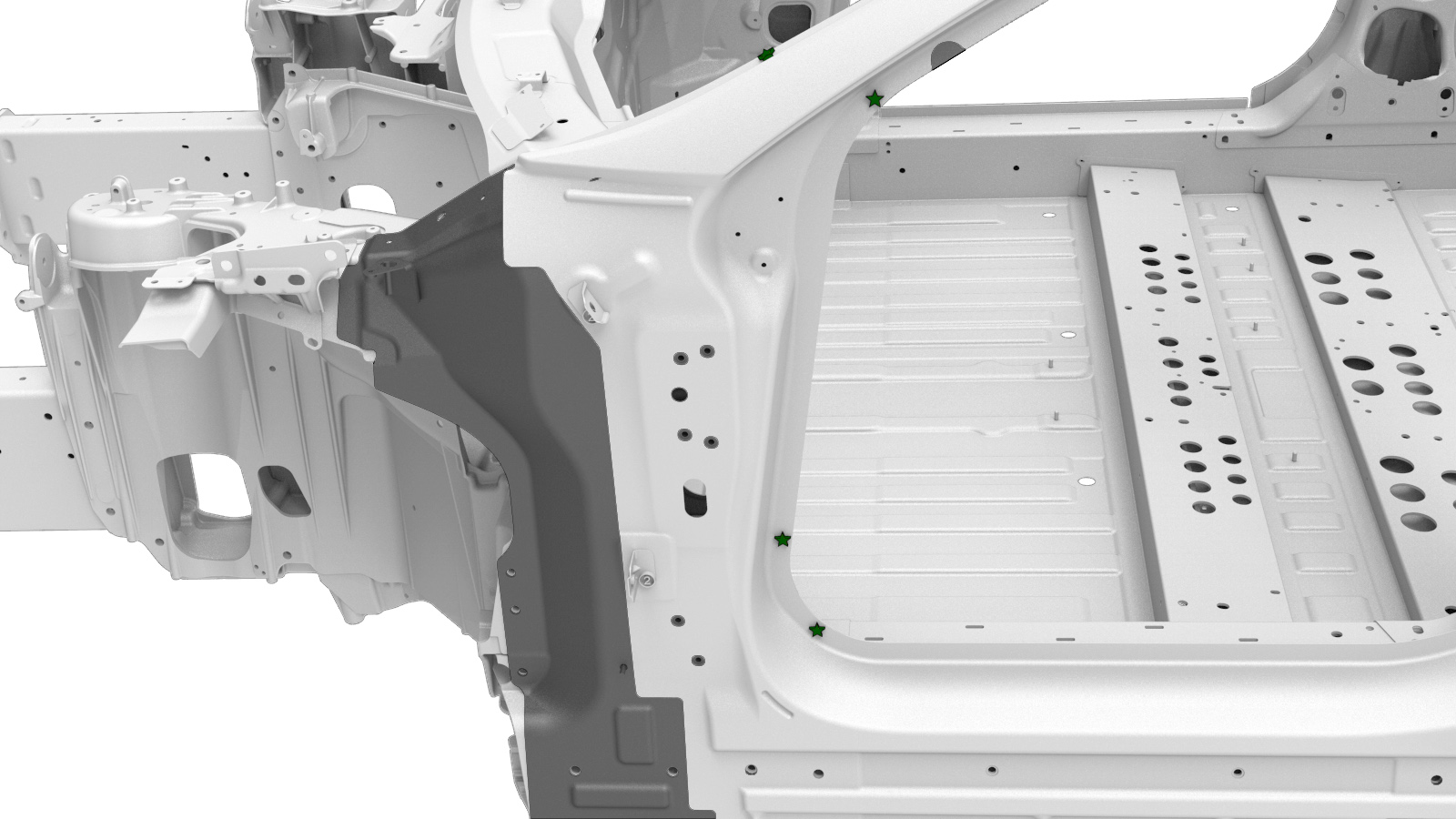

    ou SPR de fábrica

    ou soldaduras por pontos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    A soldadura por pontos marcada com o círculo preto é substituída apenas se estiver presente no componente original.
    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

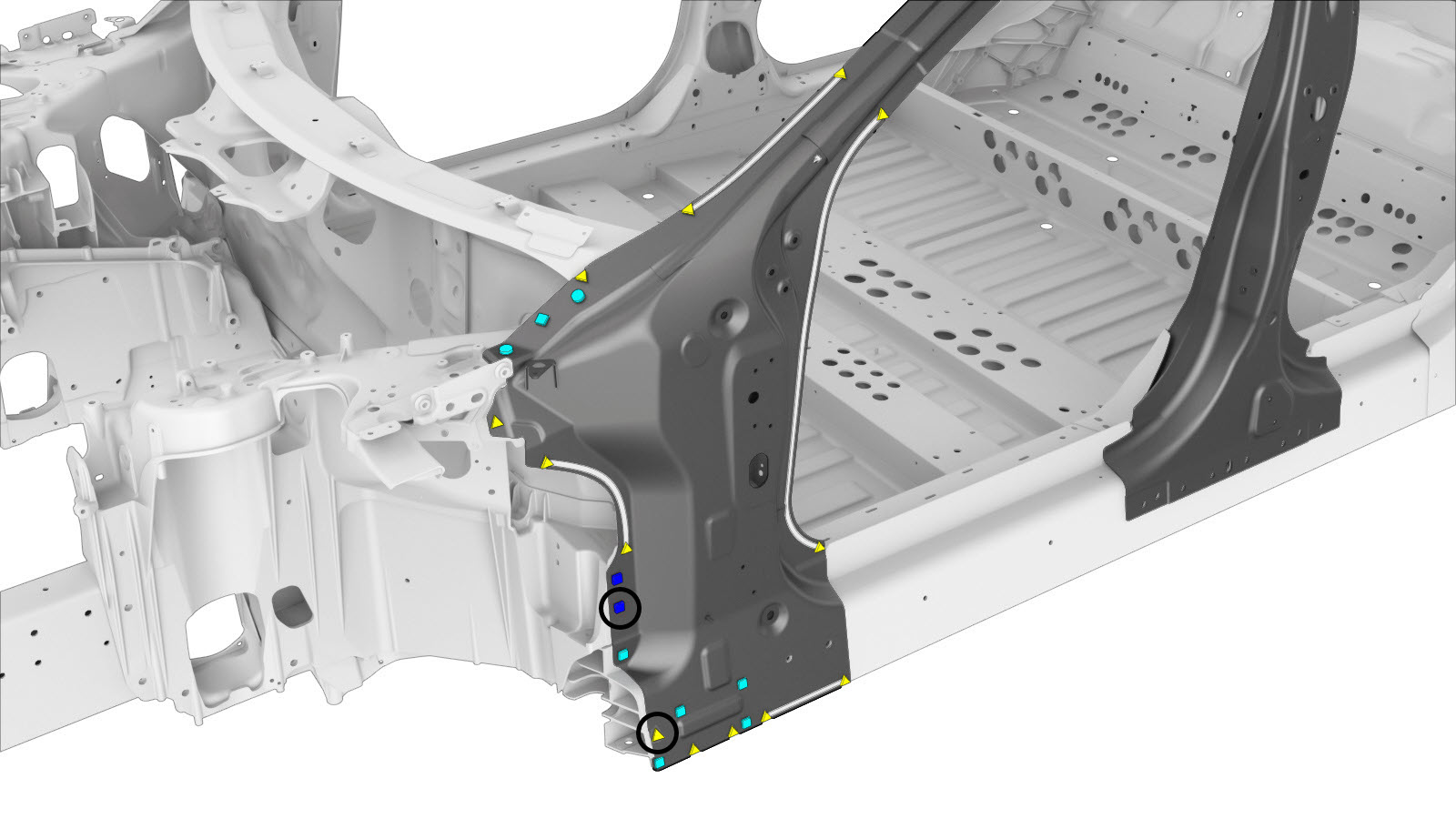

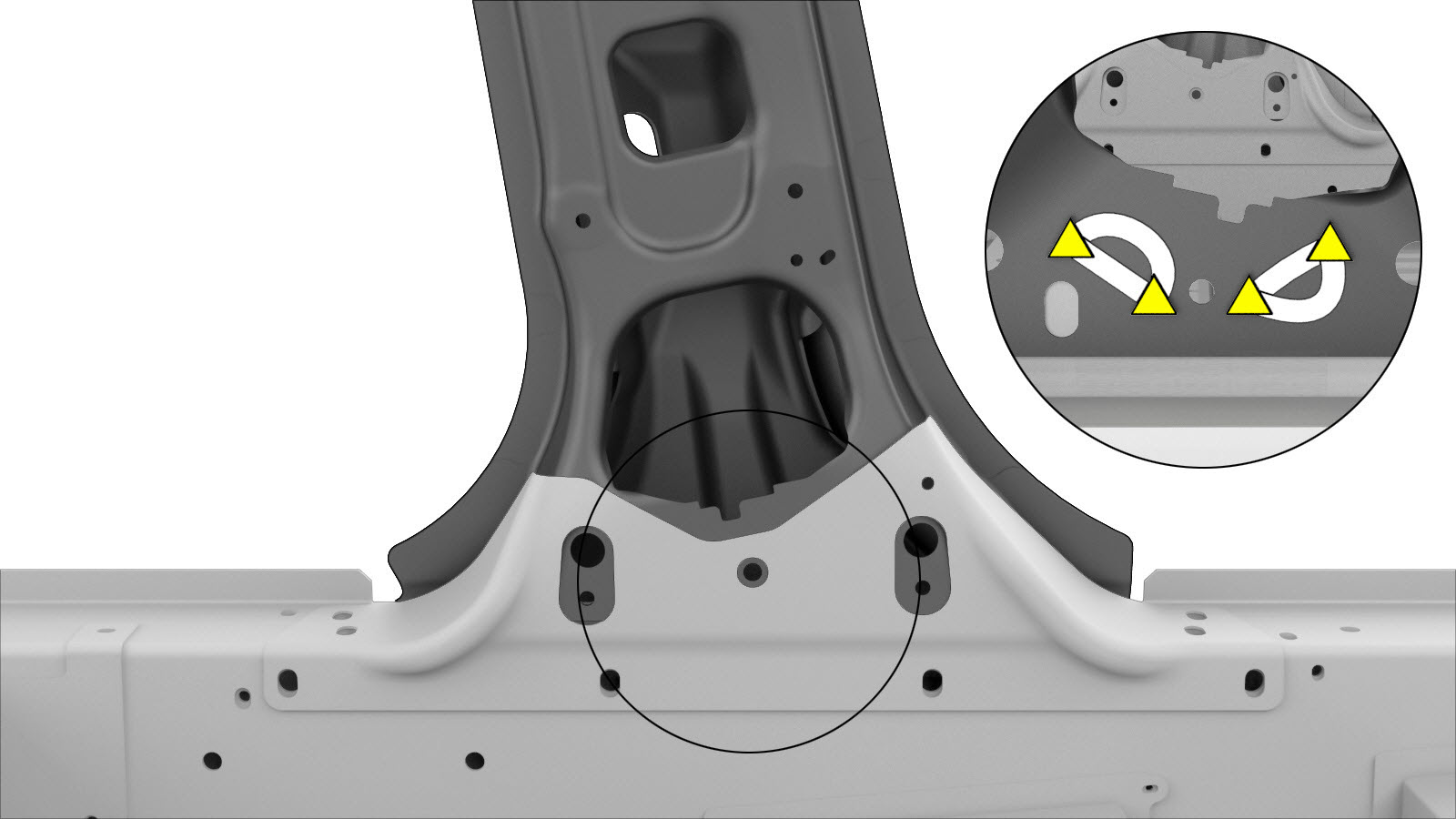

    ou rebites estruturais de fábrica

    ou parafusos

    ou parafuso, cabeça Torx
    Informational PurposesAn informational icon, calling your attention
    Nota
    O parafuso marcado com o círculo preto é substituído apenas se estiver presente no componente original.

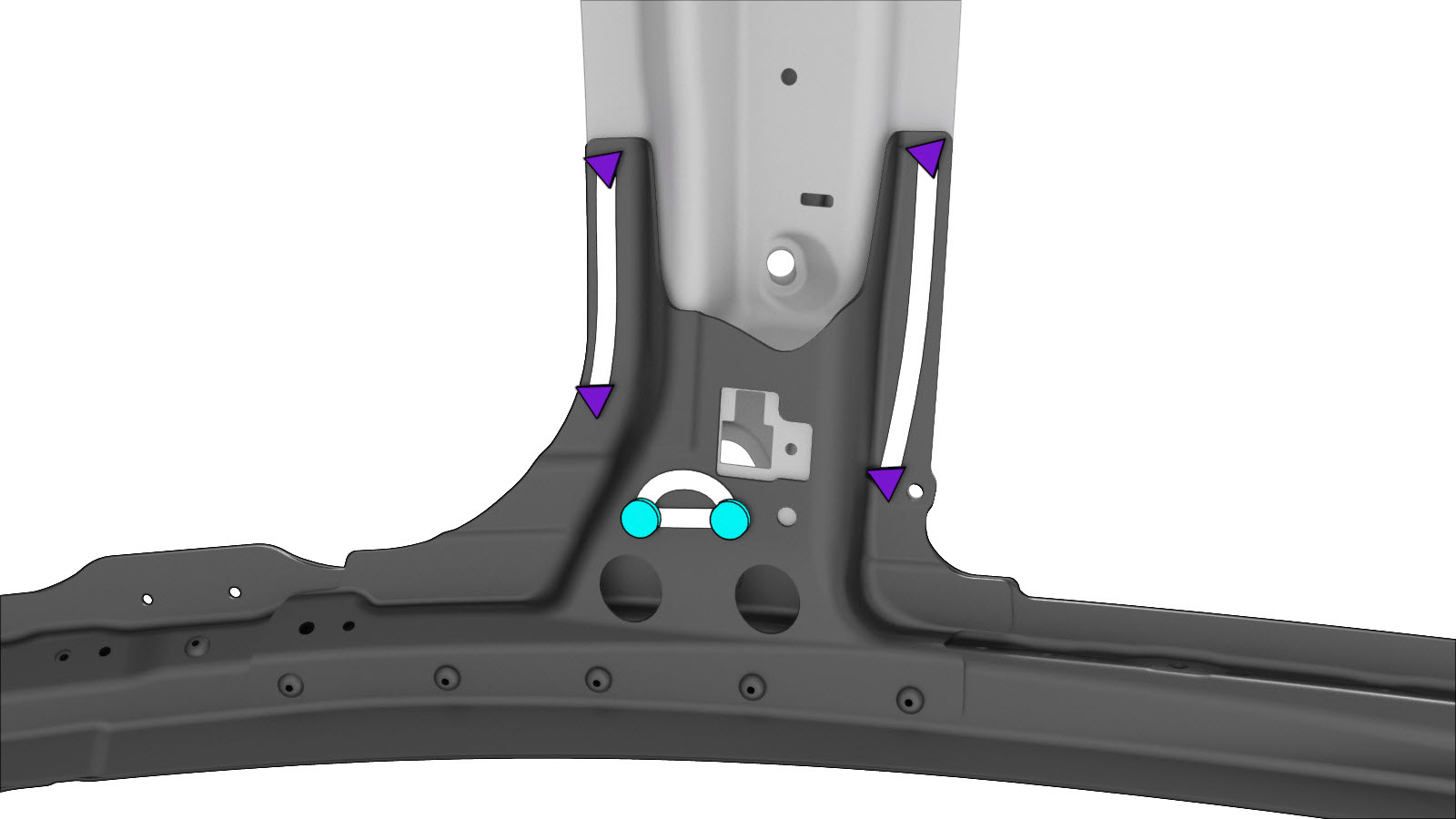

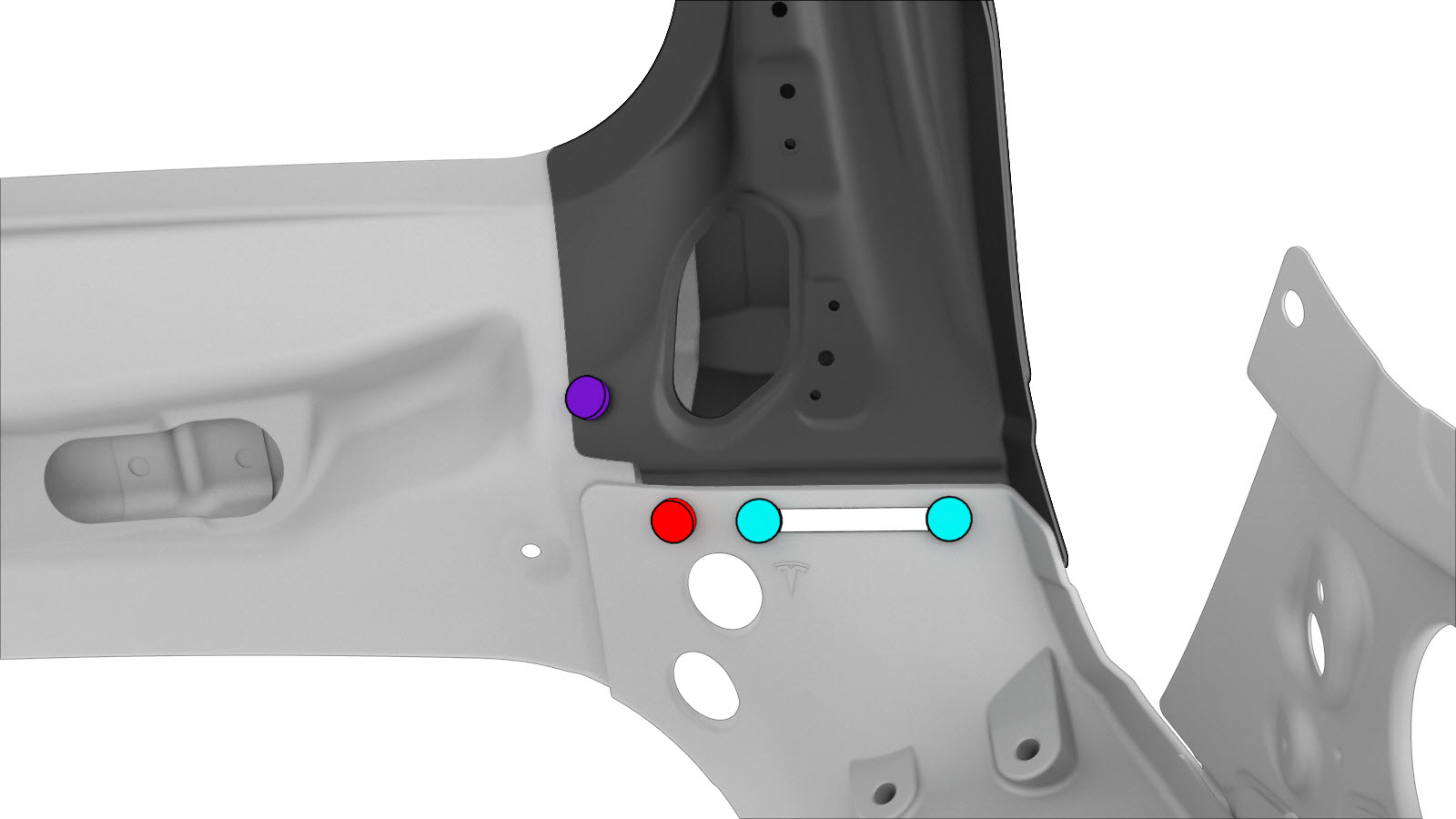

  4. Prepare a instalação.

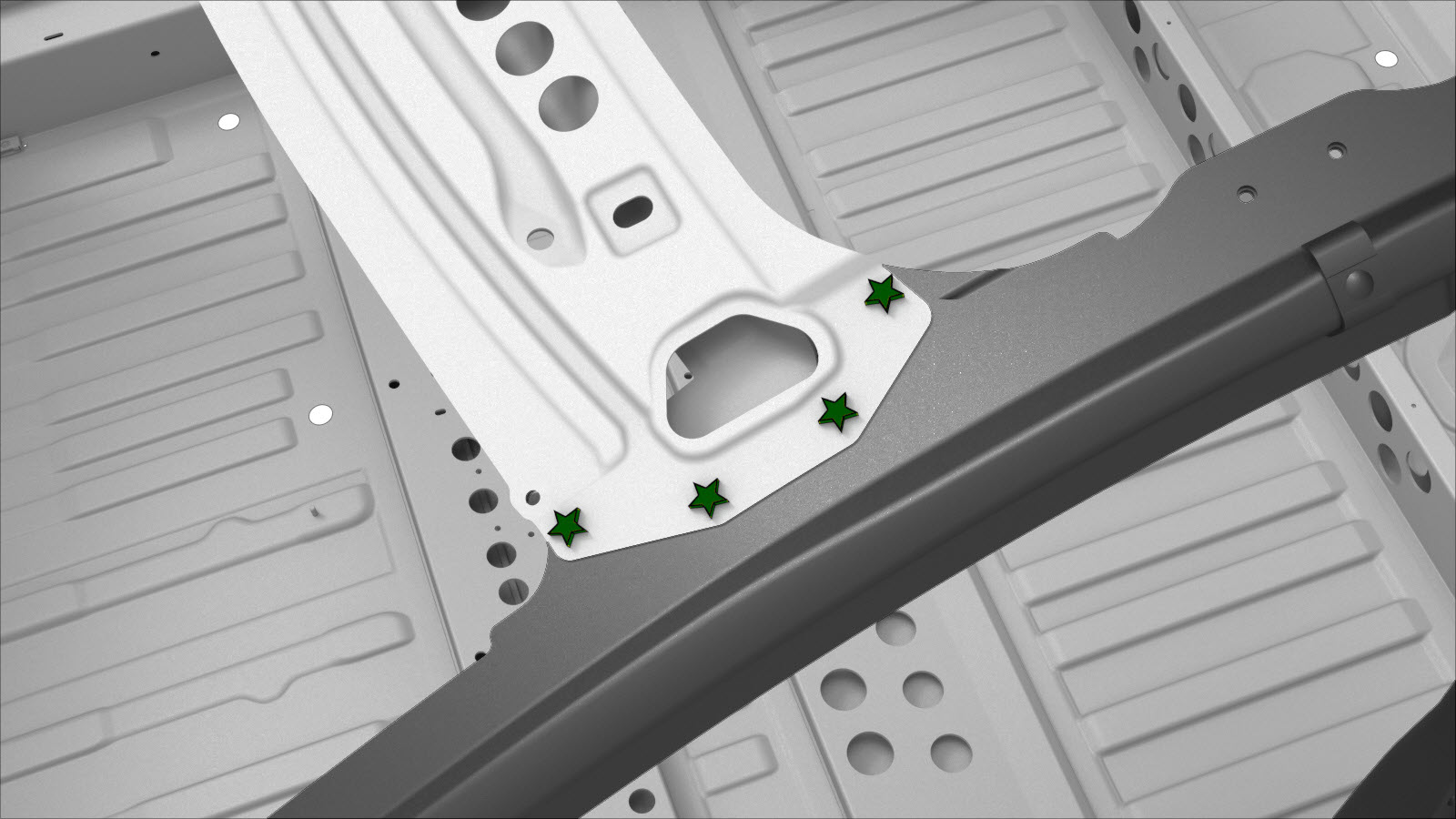

    ou soldaduras por pontos de instalação

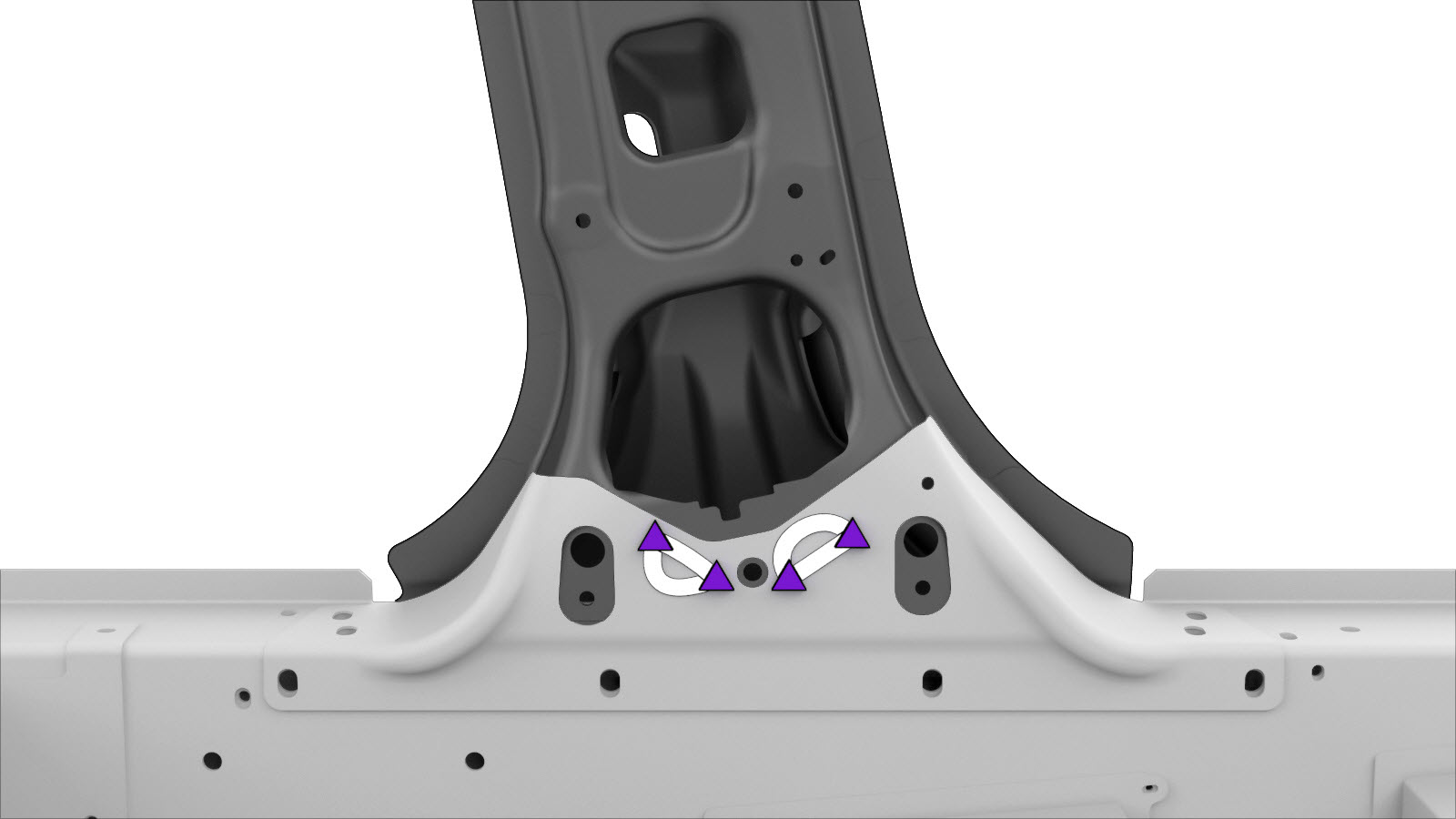

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites estruturais, 6,5 mm, médios

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou rebites ocos, S48
    Informational PurposesAn informational icon, calling your attention
    Nota
    O rebite oco S48 marcado com o círculo vermelho é instalado apenas se existir uma soldadura por pontos no componente original.

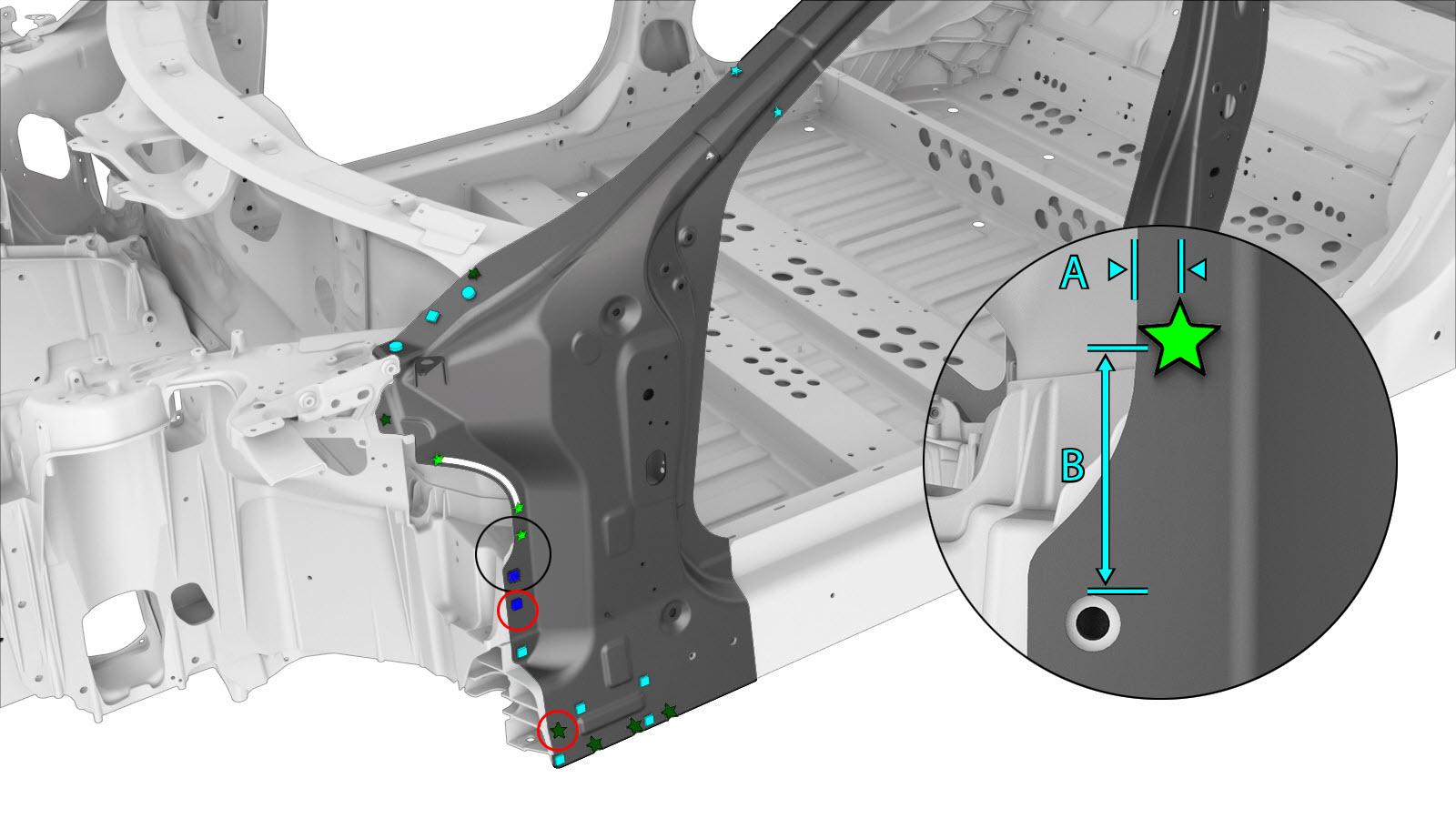

    ou rebites ocos, S38
    • A = 9 mm.
    • B = 55 mm.

    ou rebites ocos, S58

    ou parafusos

    ou parafuso, cabeça Torx

    Informational PurposesAn informational icon, calling your attention
    Nota
    O parafuso marcado com o círculo vermelho é instalado apenas se existir um parafuso no componente original.
  5. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  6. Instale o novo componente ou componentes.
    Aperte os parafusos da seguinte forma:
    • Parafusos Torx M8 (número de peça 1621839-00-B): 30 Nm.
    • Parafusos M8x27 de cabeça sextavada (número de peça 1621820-00-A): 24 Nm.
    • Parafusos M6x16 de cabeça sextavada (número de peça 1004537-00-A) que fixam o pilar articulado à parte lateral da carenagem: 10 Nm.
    • Parafusos M6x16 de cabeça sextavada (número de peça 1004537-00-A) que fixam o pilar articulado à soleira: 8 Nm.
  7. Efetue a soldadura por pontos de resistência.

    ou soldaduras por pontos de instalação

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
  8. Instale a parte necessária do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
  9. Instale o item Painel traseiro superior.
  10. Instale os fixadores, conforme indicado.
    ou rebites ocos, S48
  11. Realize quaisquer operações pós-reparação necessárias.
