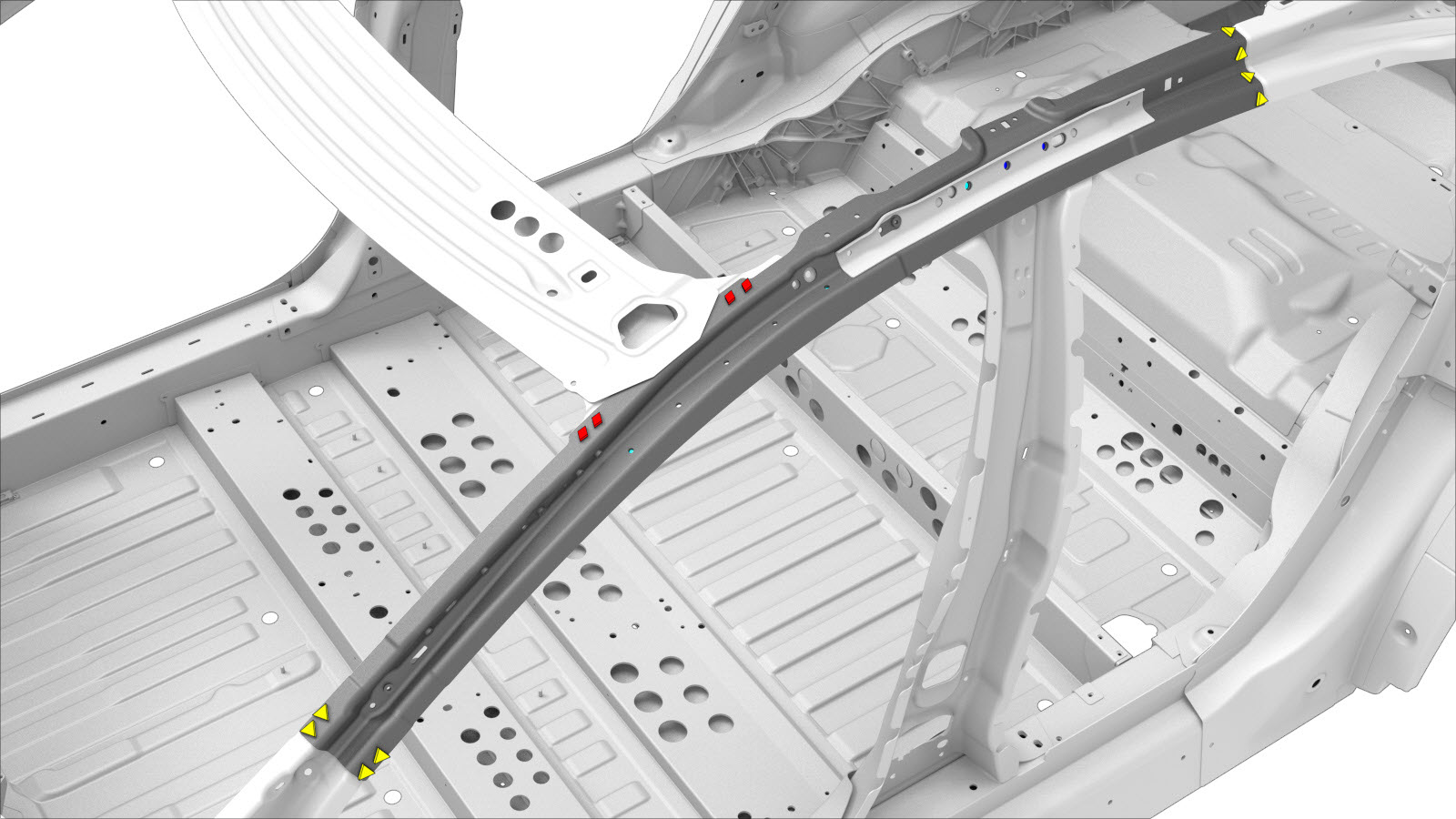

Parte interior do pilar A
Código de correção:
10100124002
10100124102
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

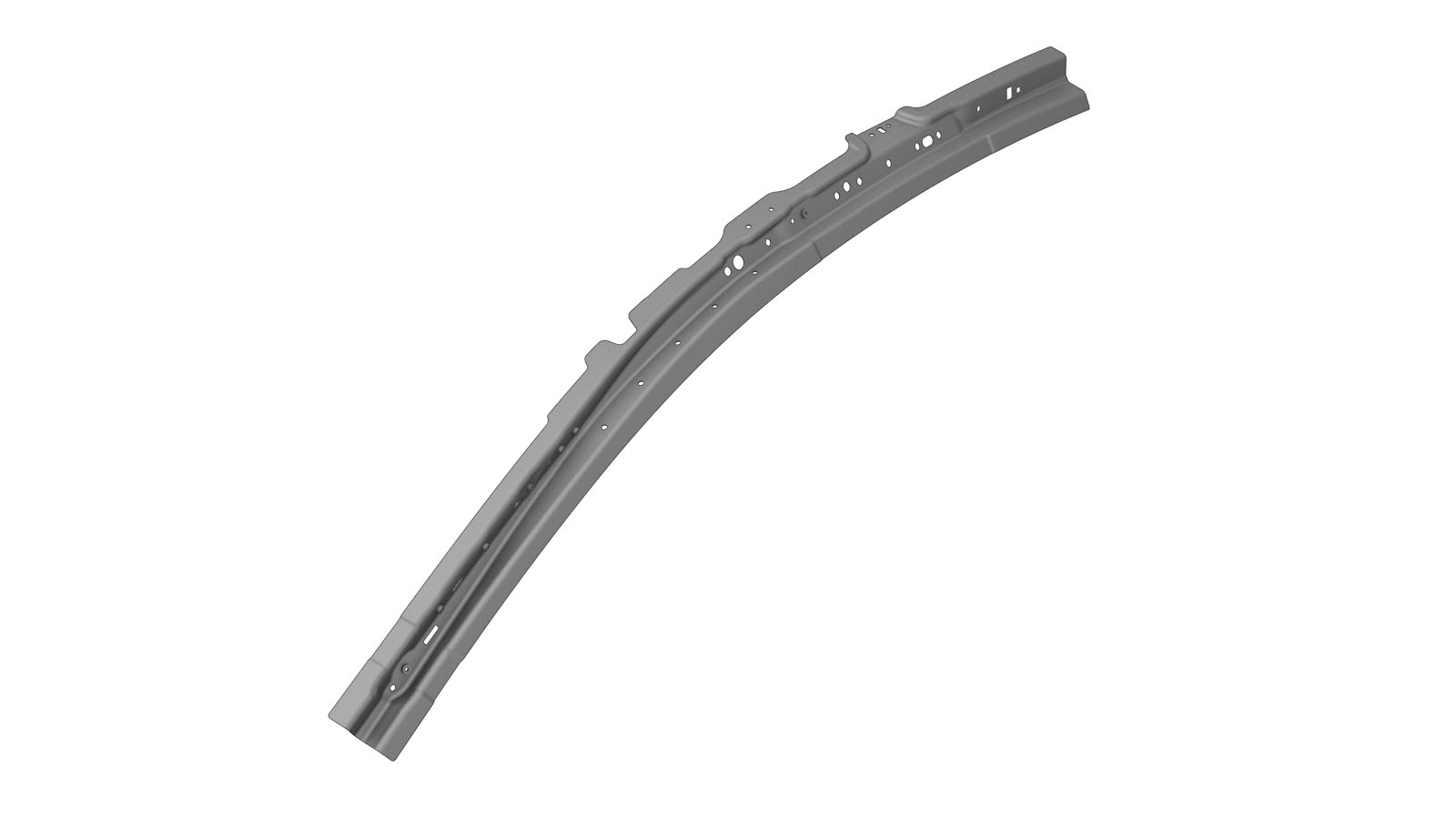

| 1 | ASY - PNL A PILLAR INR (Parte interior do pilar A) |
|
| 2 |
Rebite de cabeça redonda estrutural, 6,5 mm
|
|
| 5 |
Rebite estrutural, 6,5 mm, médio
|
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o item Parte exterior de barra de tejadilho.
-

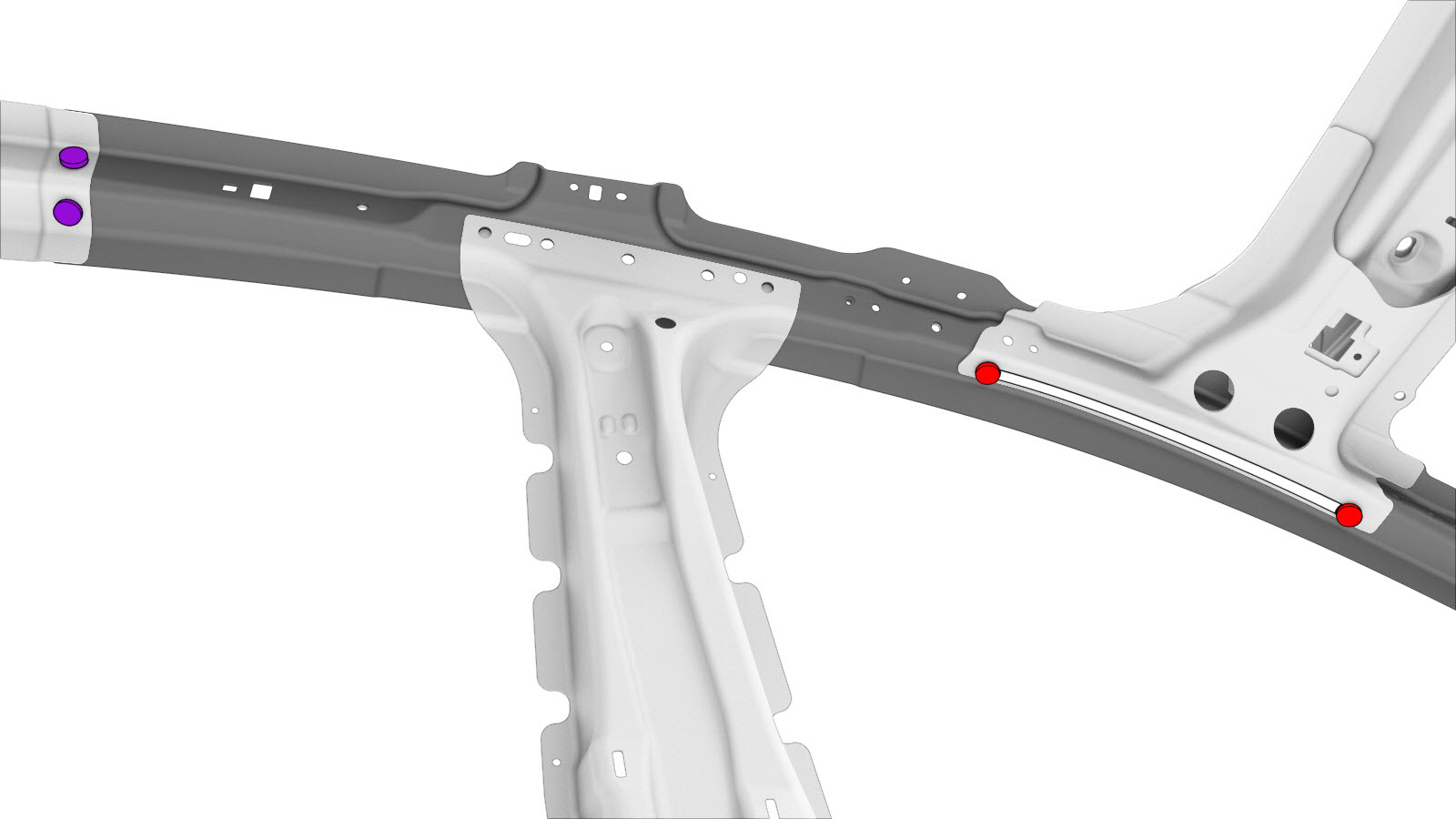

Remova o componente original.
ou
soldaduras por pontos de fábrica
ou
SPR de fábrica
ou
rebites estruturais de fábrica
ou
parafusos
-

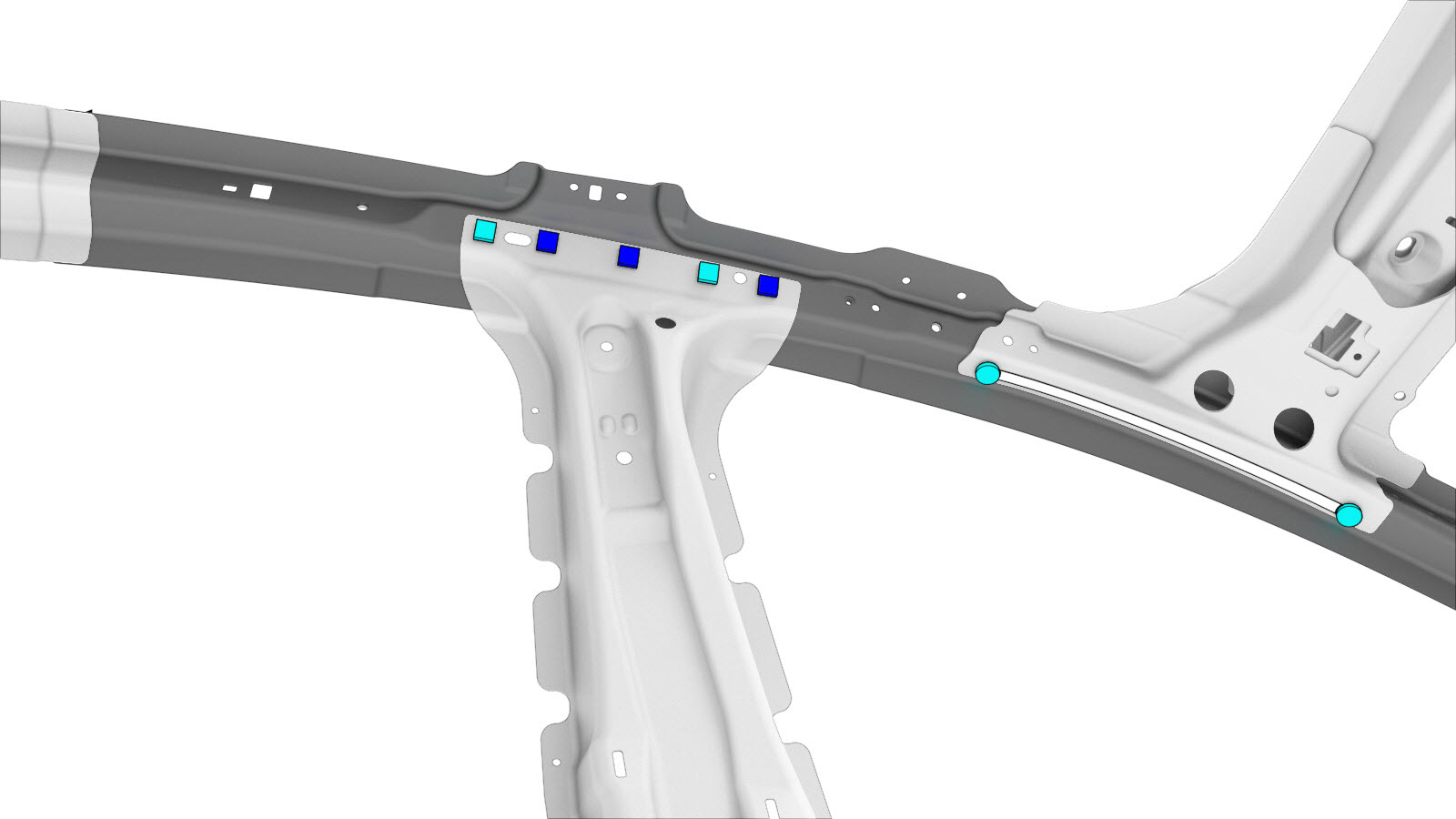

Prepare a instalação.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Instale o item Placa roscada superior do pilar B.
-
Instale o item Parte exterior de barra de tejadilho.
-
Instale o item Suporte do forro do teto do pilar A.
- Realize quaisquer operações pós-reparação necessárias.
