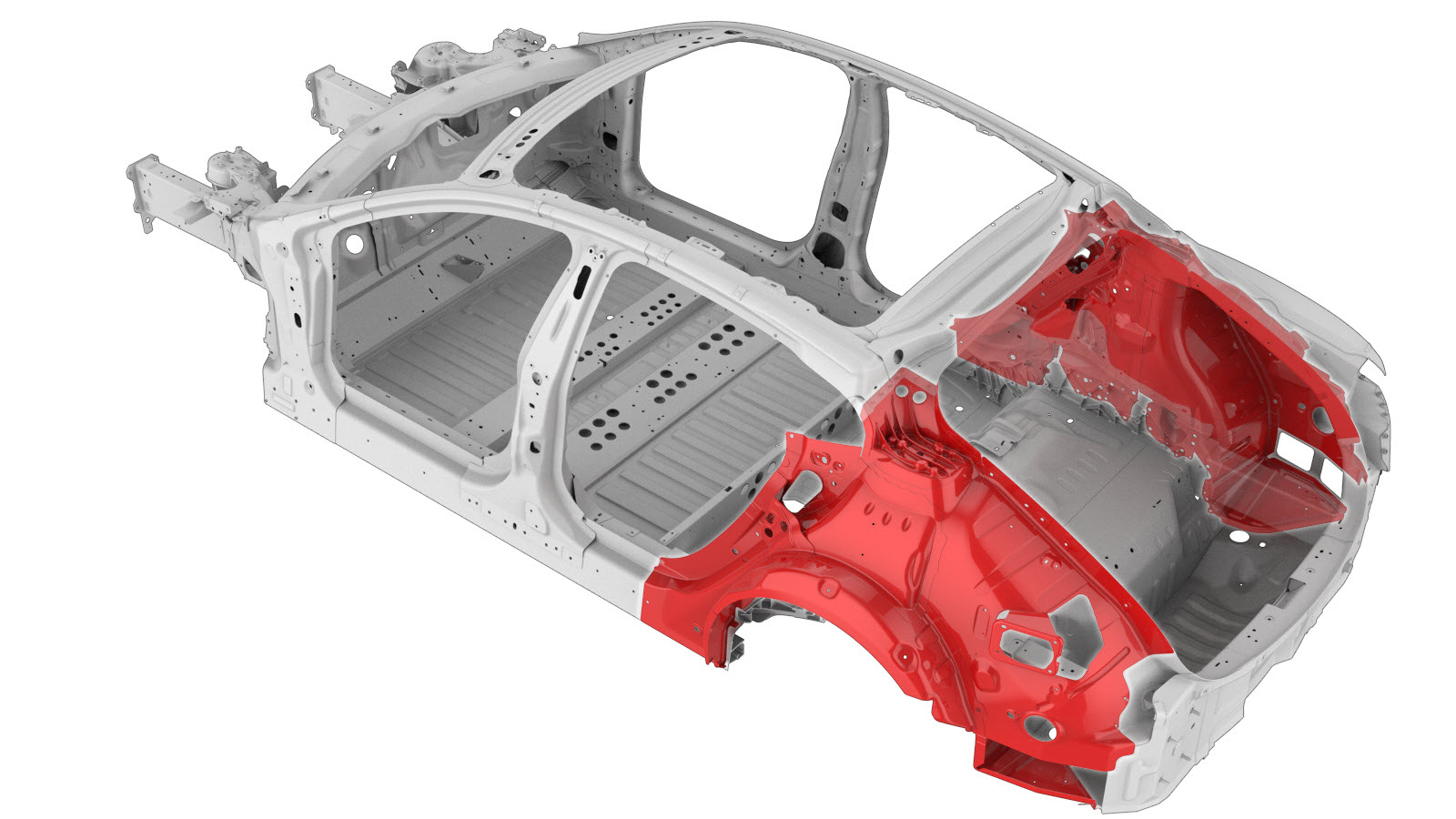

Conjunto completo de parte interior de quarto

Código de correção: 10101901502 10101901702 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Informação sobre a reparação

Informational PurposesAn informational icon, calling your attention
Nota
Podem existir pequenas diferenças de aspeto nas peças da área a reparar devido a datas de construção de veículo diferentes. Não é necessário alterar o procedimento de reparação. Se forem necessárias alterações ao procedimento de reparação devido a variações nas peças, essas alterações serão especificadas nos passos do procedimento relevante.

Lista de peças

Quantidade Descrição Imagem/Notas
1 ASSY - RR QTR INR COMP (Conjunto completo de parte interior de quarto)
18 Rebite estrutural de resistência elevada, 6,5 mm
12 Rebite de cabeça redonda estrutural, 6,5 mm
2 Rebite embutido estrutural, 6,5 mm
2 Rebite estrutural, 6,5 mm, médio
2 Rebite estrutural, 6,5 mm, curto
1 Rebite, 4,8 mm
10 Parafuso , M8-1.25x27,[109],G0110,M Número de peça Tesla 1621820-00-A.
2 Parafuso, cabeça Torx , PF M8x20 PC 98 ADH MAT Número de peça Tesla 1014747-00-B.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Remova a parte necessária de Parte lateral exterior da carroçaria (veículos construídos até 17 de fevereiro de 2022) para expor o componente subjacente a ser substituído.

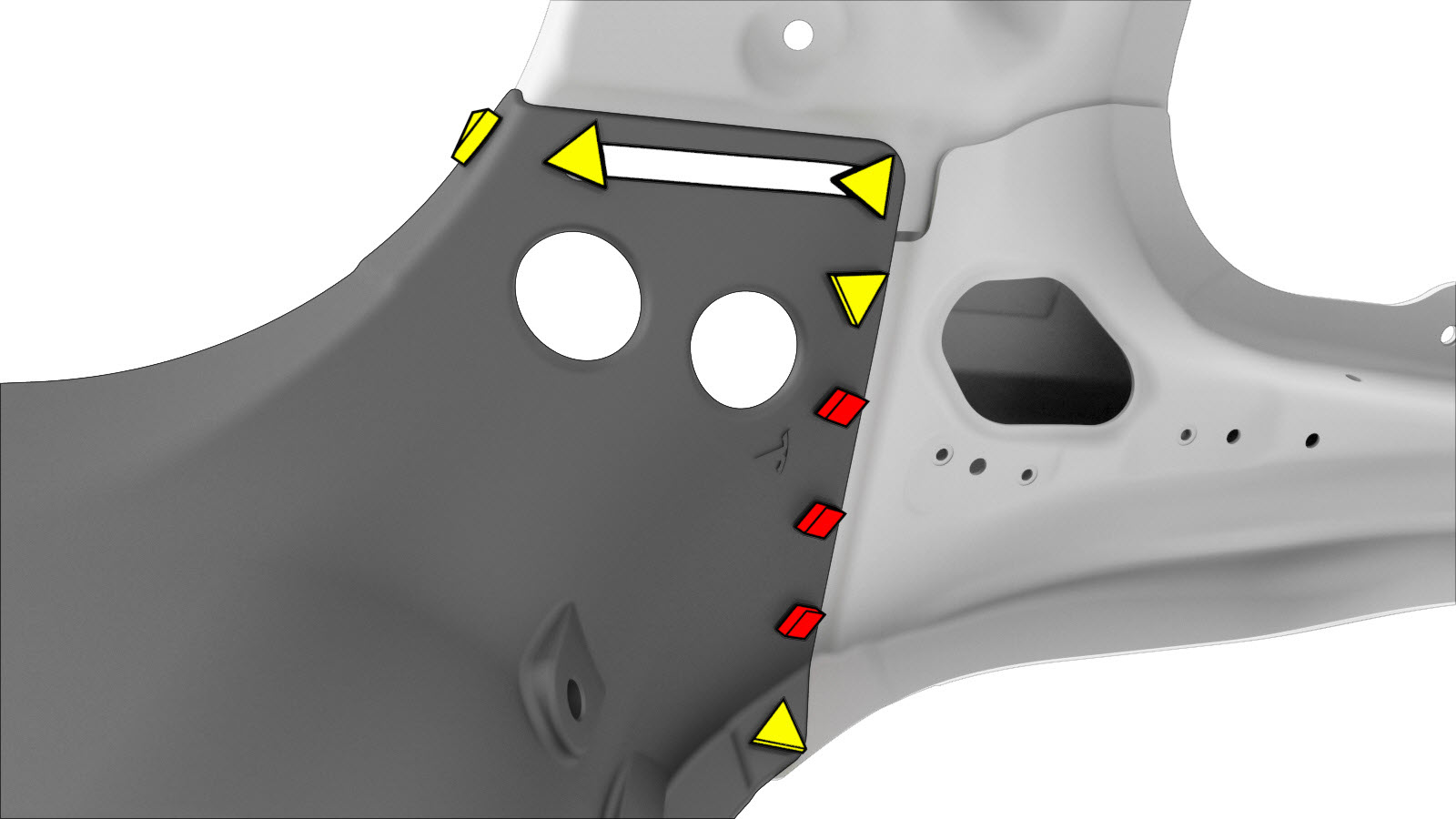

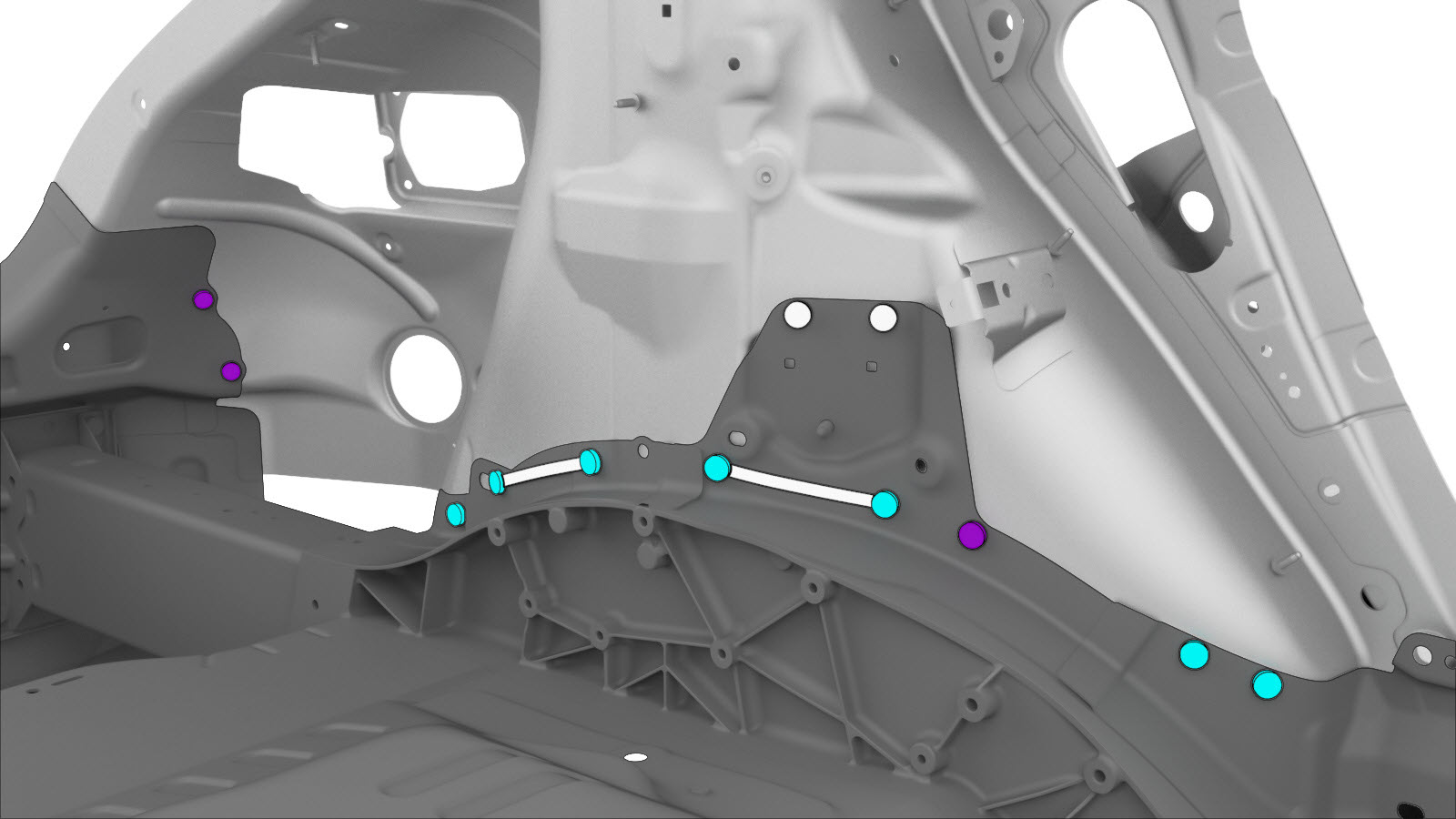

  2. Remova o componente original.

    ou soldaduras por pontos de fábrica

    ou SPR de fábrica

    ou rebites estruturais de fábrica

    ou parafusos

    ou parafuso, cabeça Torx

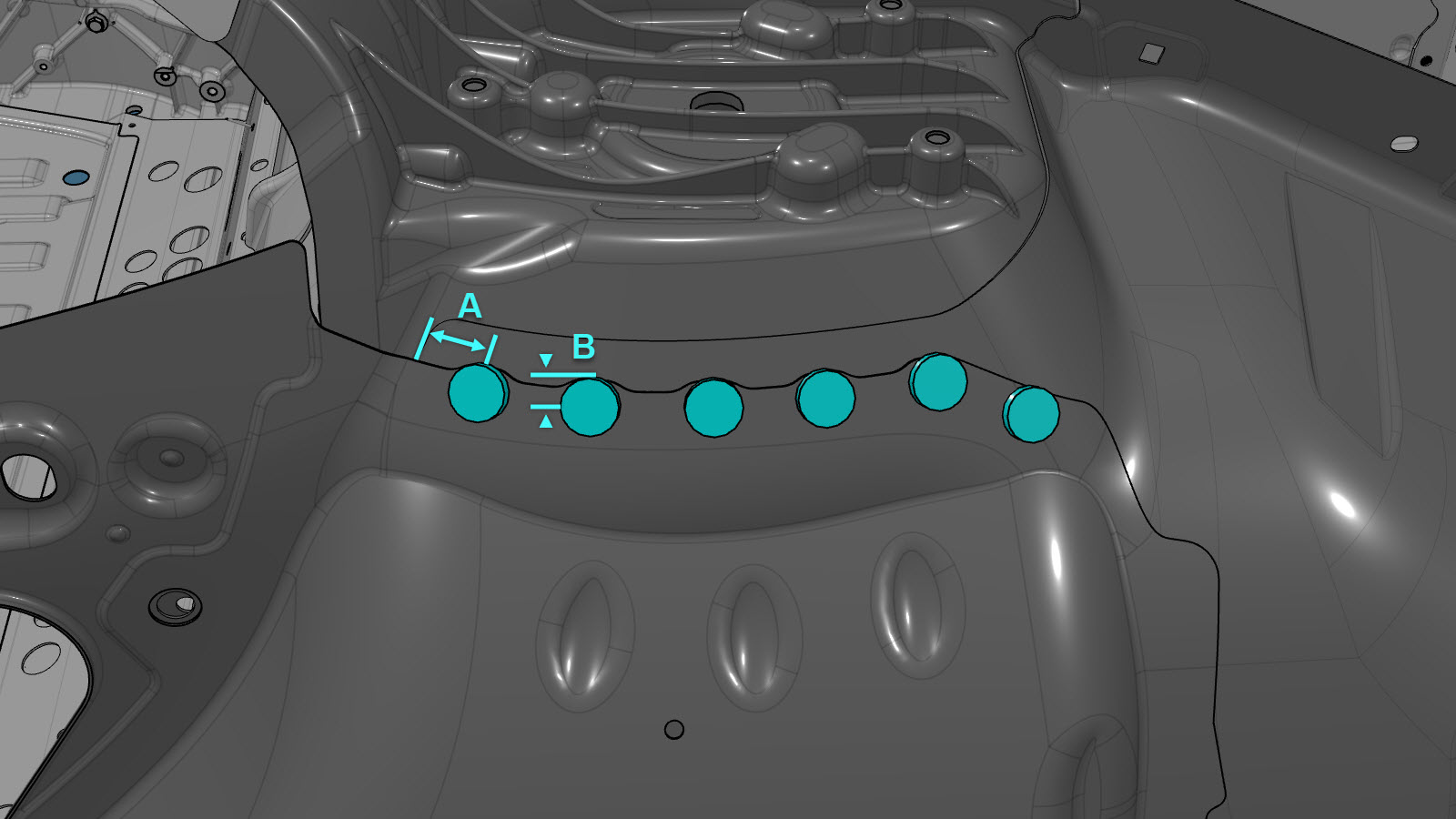

  3. Preparação para instalar Reforço do pilar C à torre do amortecedor.
    ou rebites estruturais de resistência elevada, 6,5 mm
    • A = 27 mm.
    • B = 9 mm.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Espace os rebites uniformemente, conforme ilustrado.
  4. Aplicar o adesivo estrutural nas superfícies de contacto do reforço do pilar C e na torre do amortecedor.
  5. Fixe o reforço do pilar C à torre do amortecedor.

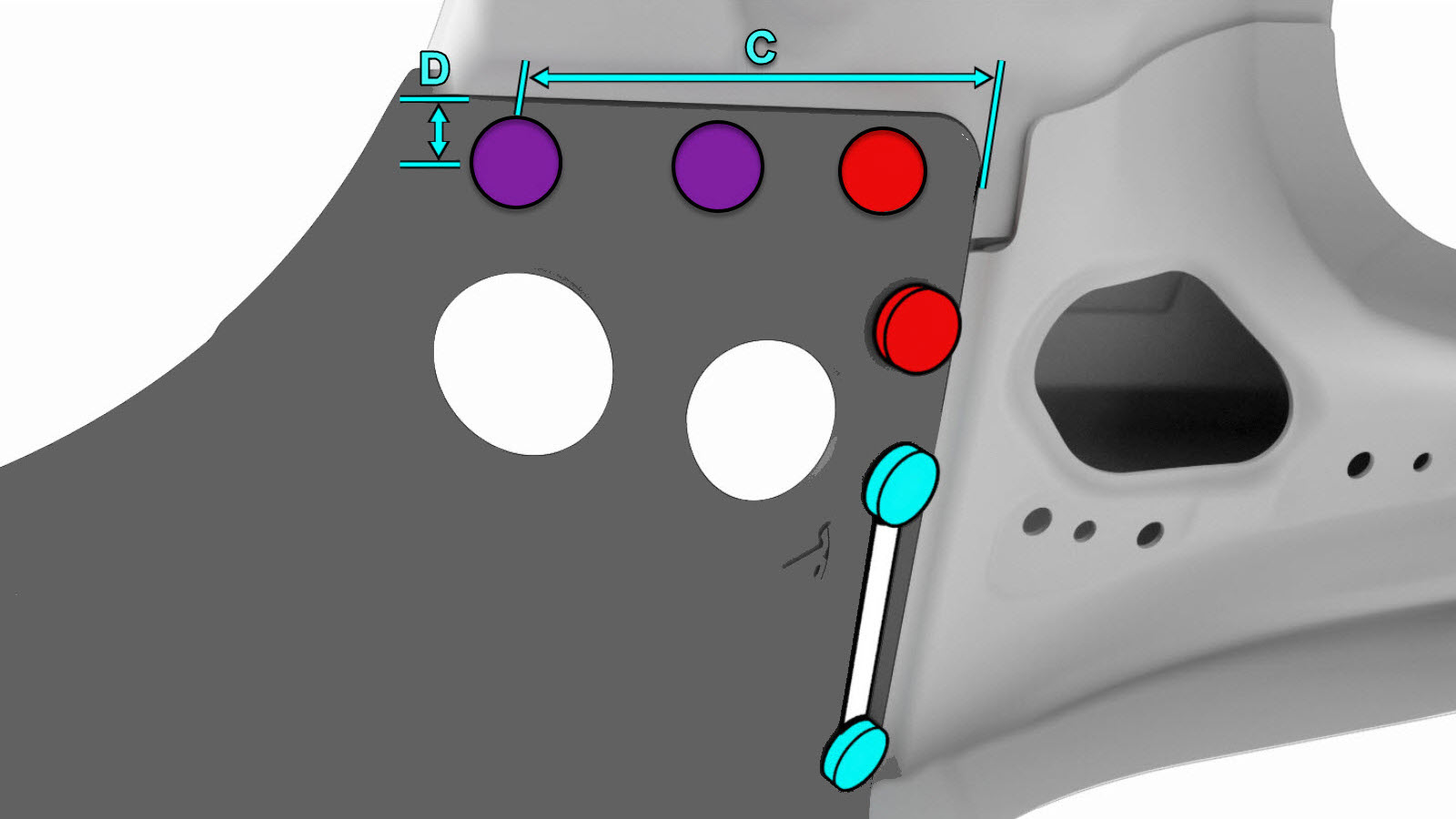

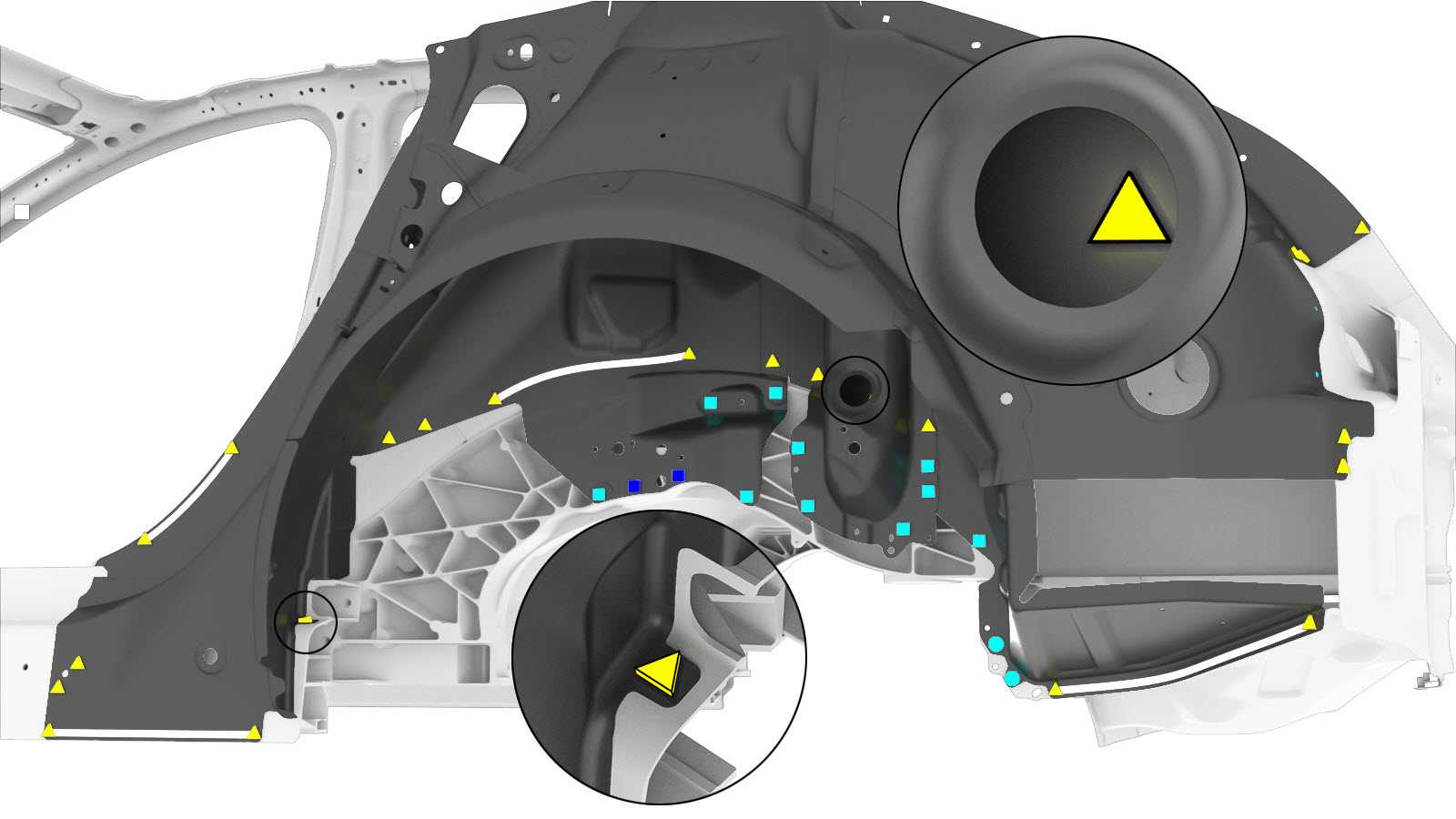

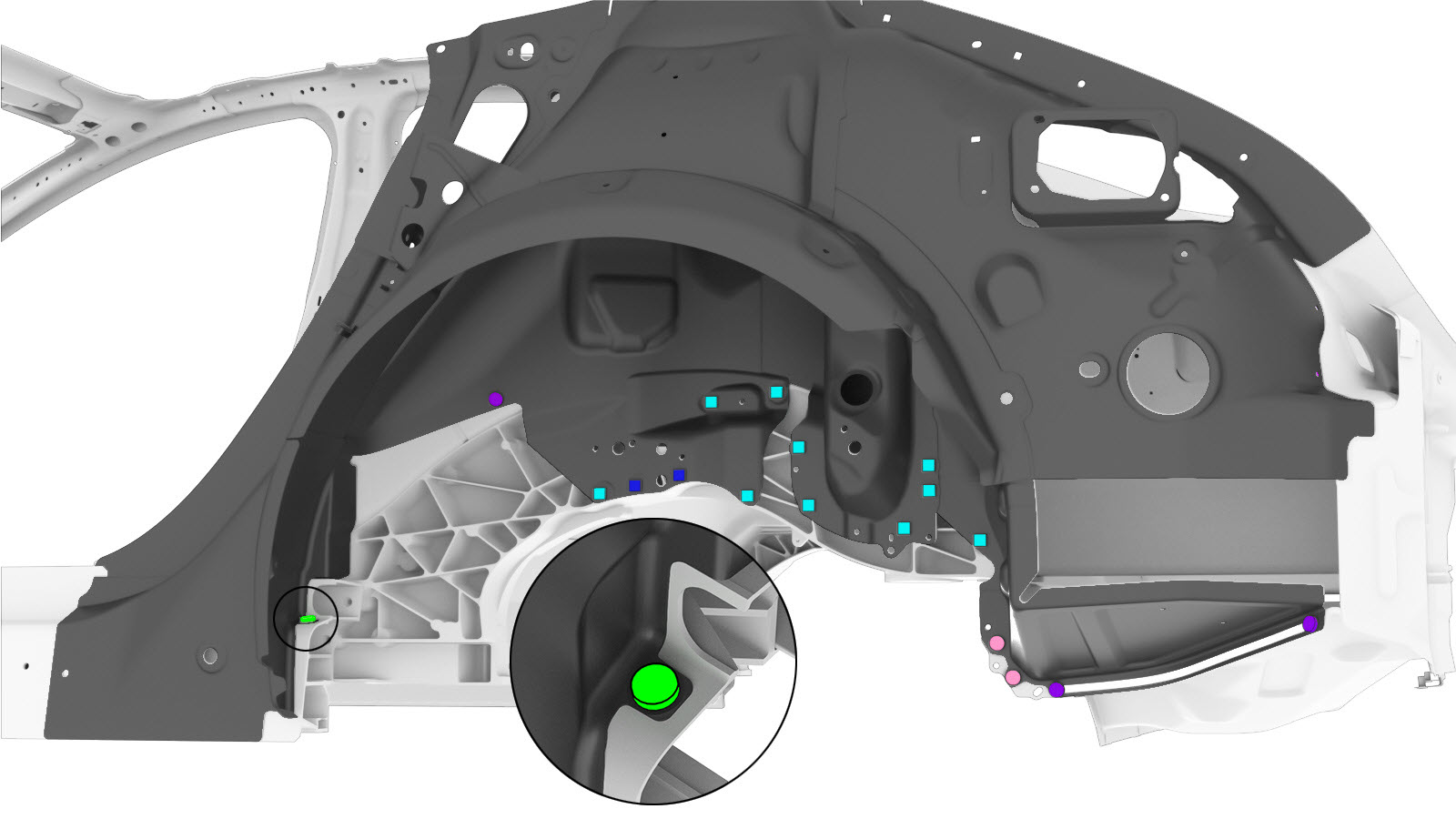

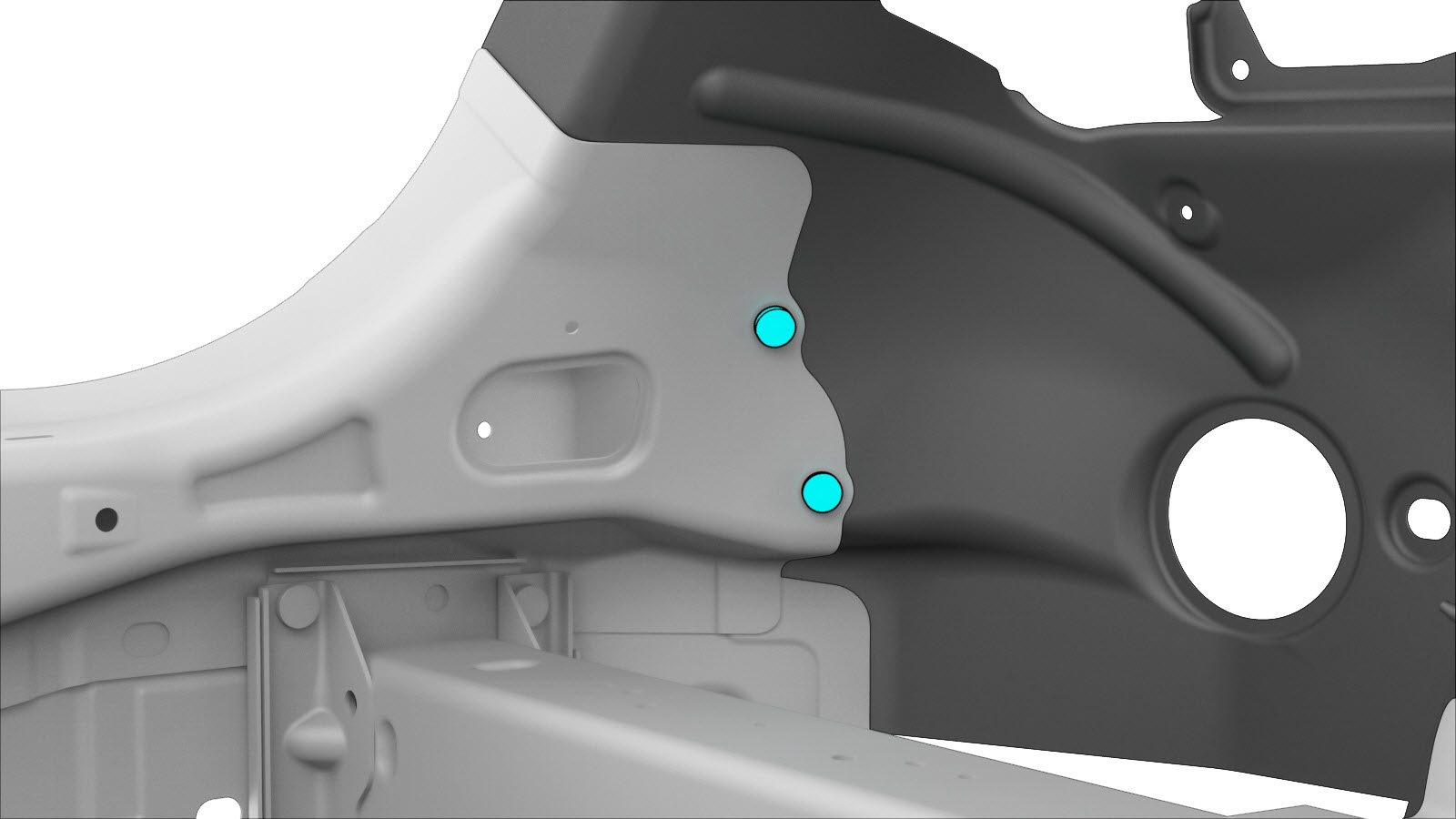

  6. Prepare a instalação.

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites de cabeça redonda estruturais, 6,5 mm
    • C = 96 mm.
    • D = 12 mm.

    ou rebites embutidos estruturais, 6,5 mm

    ou rebites estruturais, 6,5 mm, médios

    ou rebites estruturais, 6,5 mm, curtos

    ou rebites, 4,8 mm

    ou parafusos

    ou parafuso, cabeça Torx

  7. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  8. Instale o novo componente ou componentes.

    Aperte os parafusos de cabeça sextavada a 24 Nm.

    Aperte os parafusos de cabeça Torx a 24 Nm.

  9. Instale a parte necessária do Parte lateral exterior da carroçaria (veículos construídos até 17 de fevereiro de 2022) removida para expor o componente a ser substituído.
  10. Realize quaisquer operações pós-reparação necessárias.
