Parte interior da caixa estrutural

Código de correção: 10101006002 10101005902 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Informação sobre a reparação

Lista de peças

Quantidade Descrição Imagem/Notas

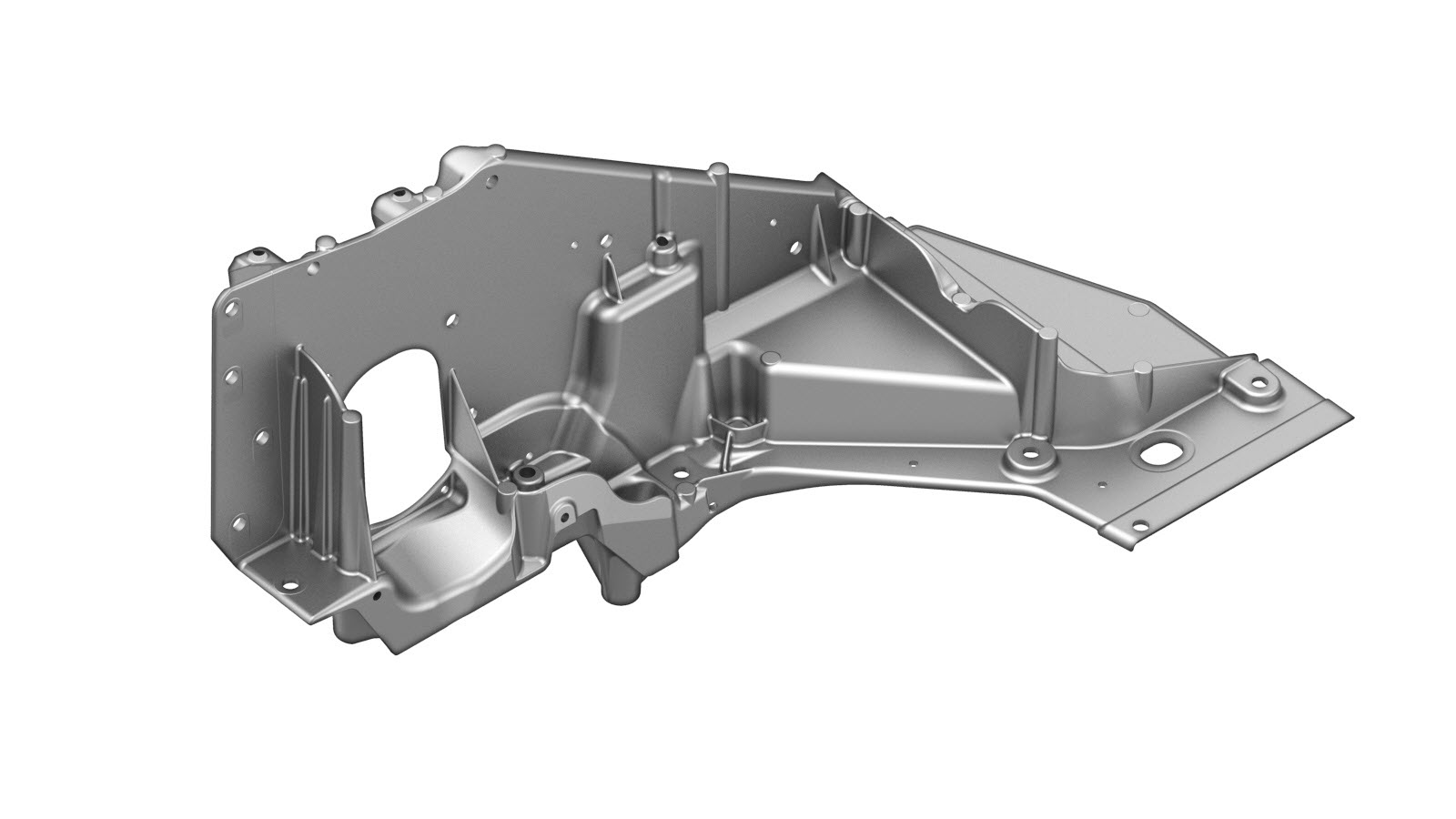

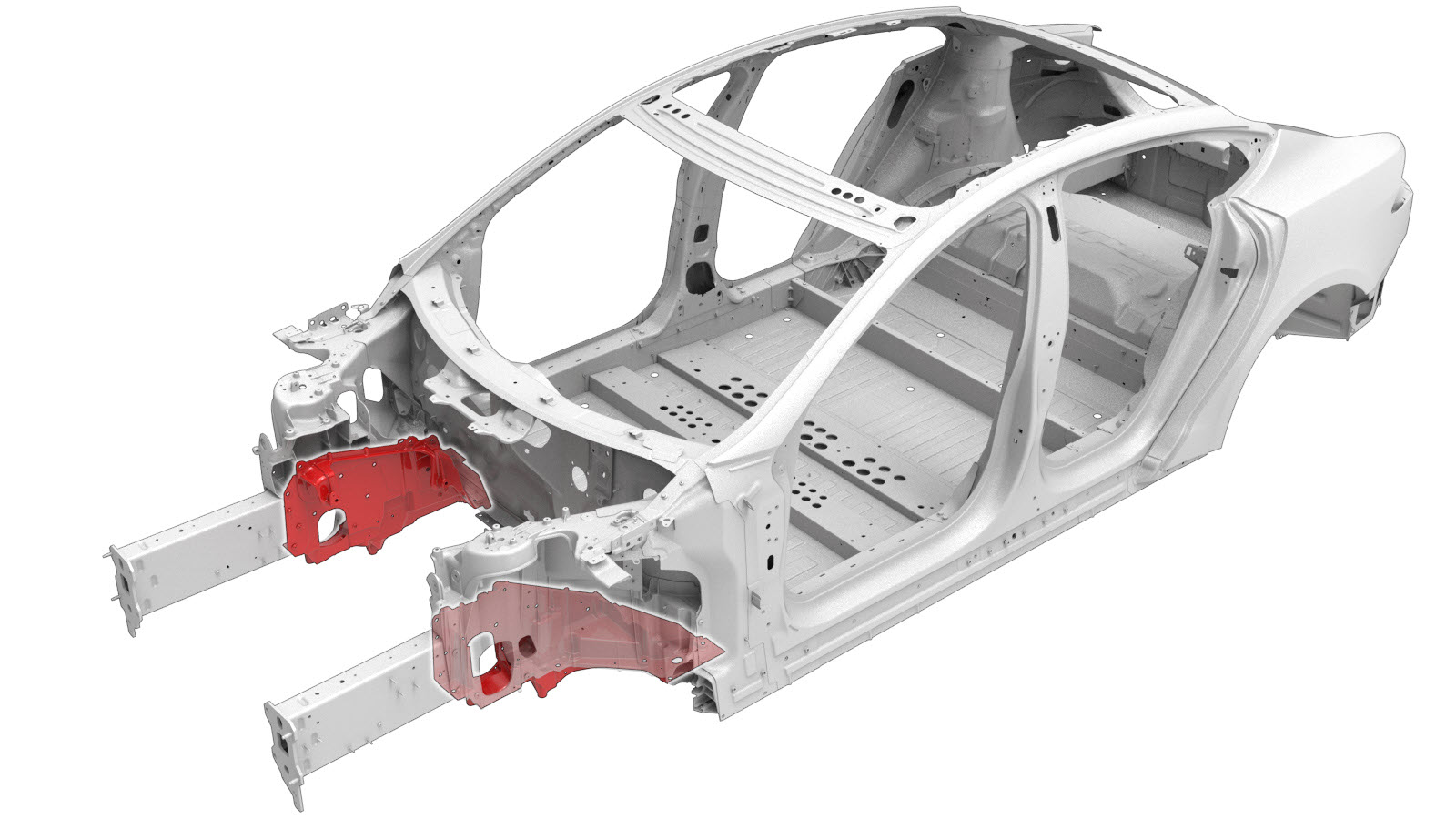

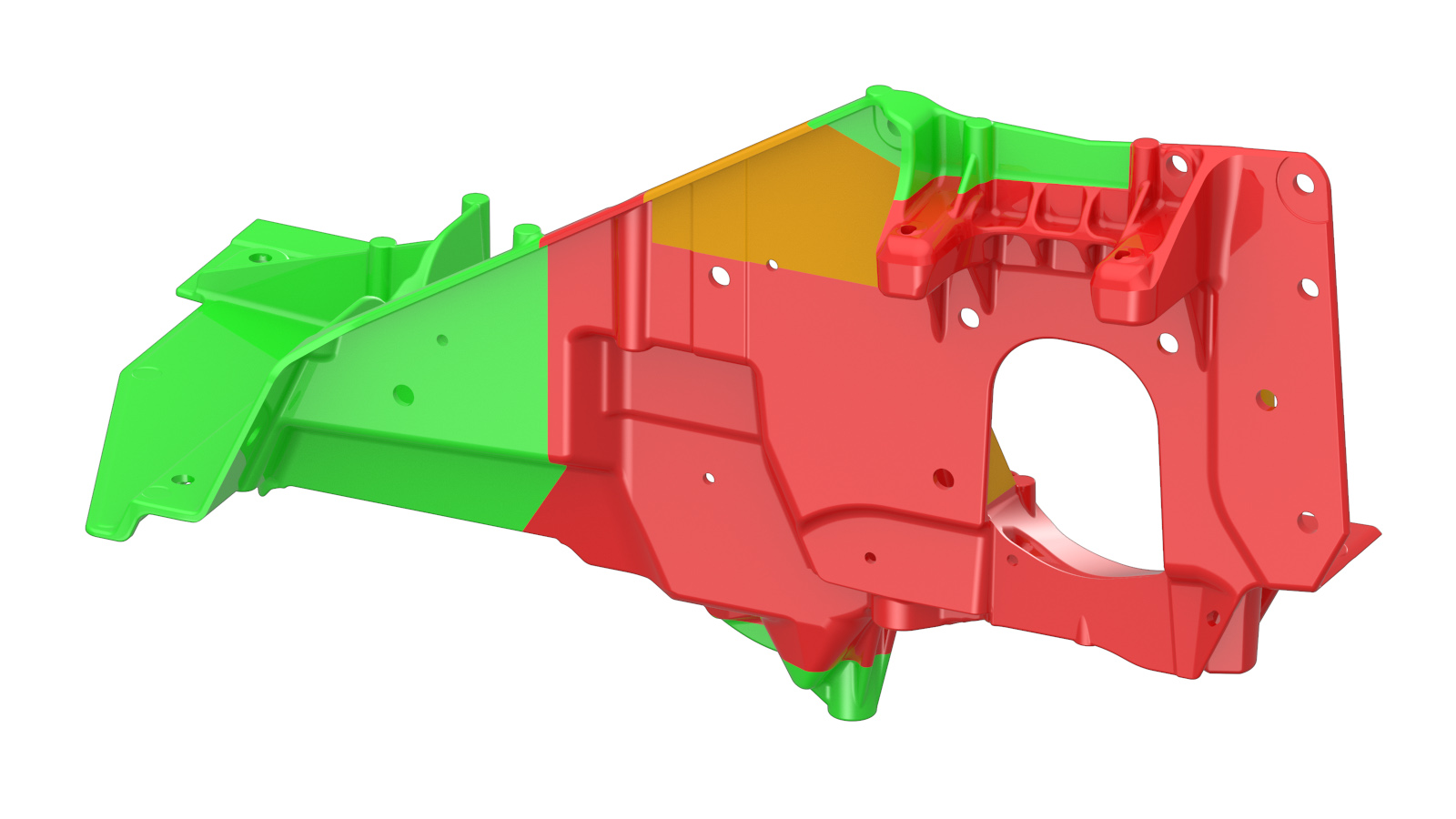

1 TORQUE BOX INNER/MOTOR MOUNT (Parte interior da caixa estrutural)
Componente do lado esquerdo: 12

Componente do lado direito: 14

 Parafuso, cabeça Torx , T2000, M8x1.25-28, PF, [88], G1009 Número de peça Tesla 1621839-00-B
6 Parafuso, cabeça Torx , BLT,BFLG,TRX,M8X27.0[10.9]-M-NP-08 Número de peça Tesla 1022448-00-A
1 Parafuso PARAFUSO, HH, M8-1,25x27, [109], G0110, M Número de peça Tesla 1621820-00-A

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

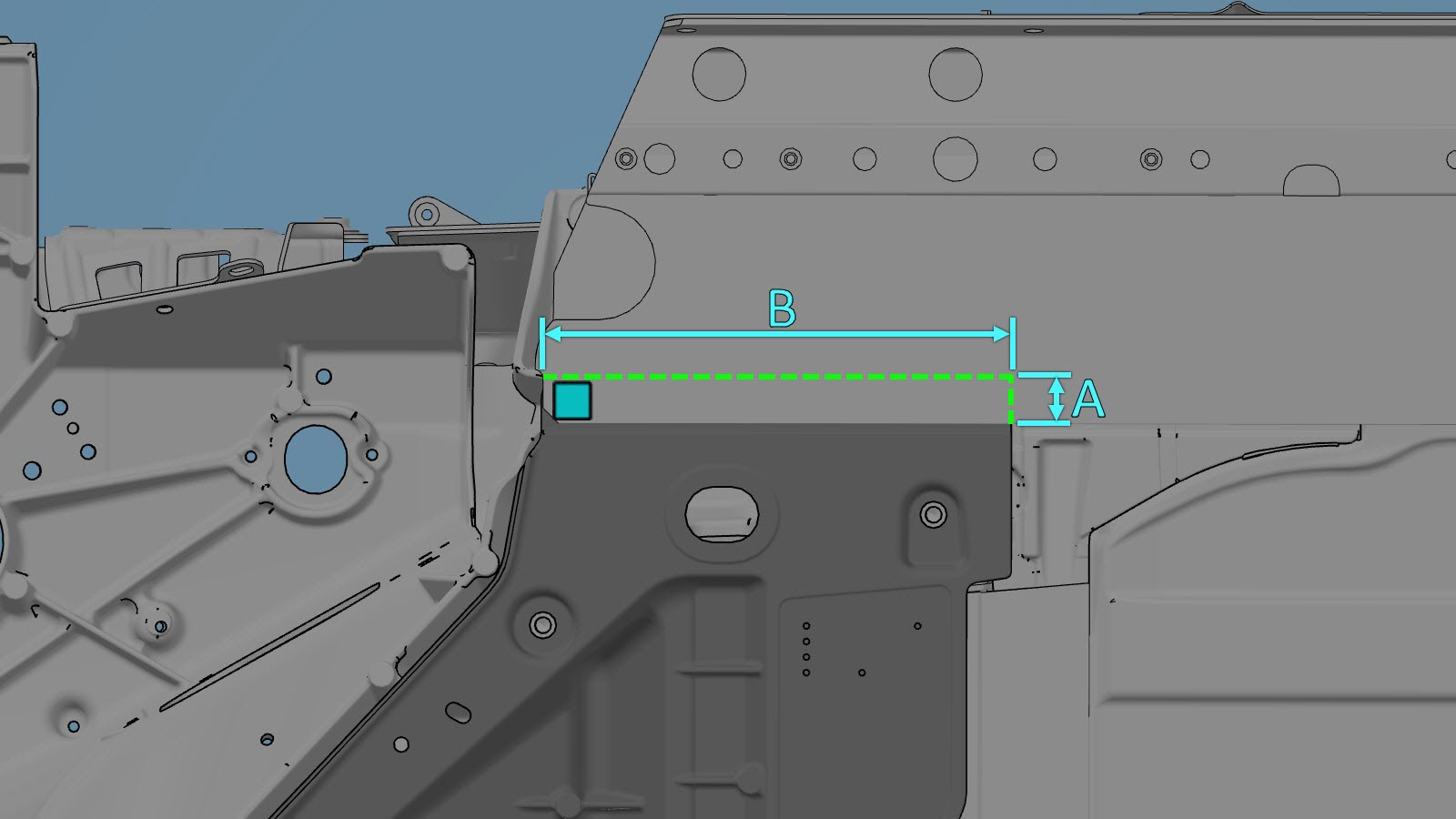

  1. Retirar a parte indicada do componente original da soleira.

    Linha de corte

    Ponto/linha de referência

    • A = 24 mm.
    • B = 213 mm.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Guarde a parte removida da soleira; esta será reinstalada.

    ou parafusos

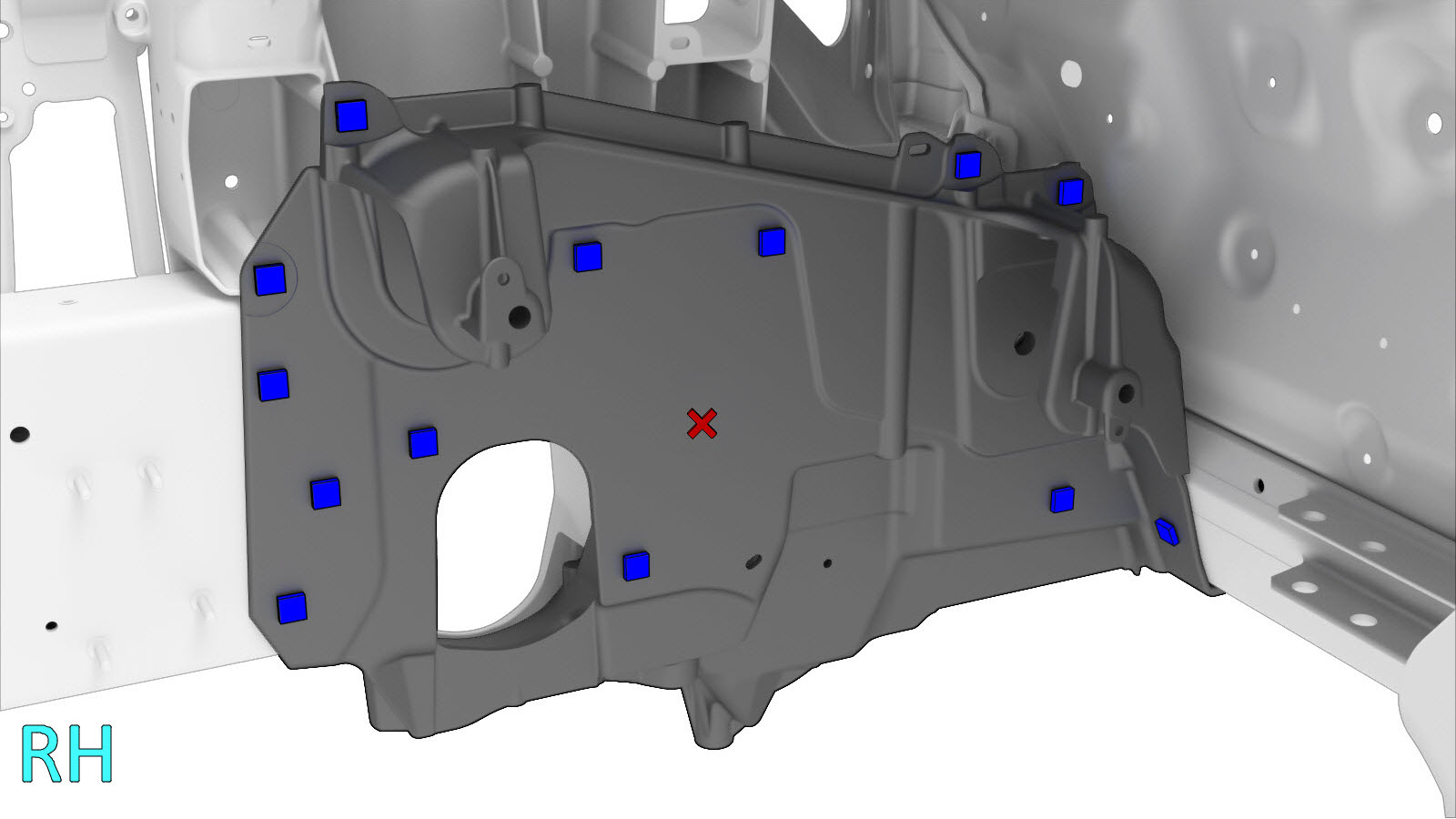

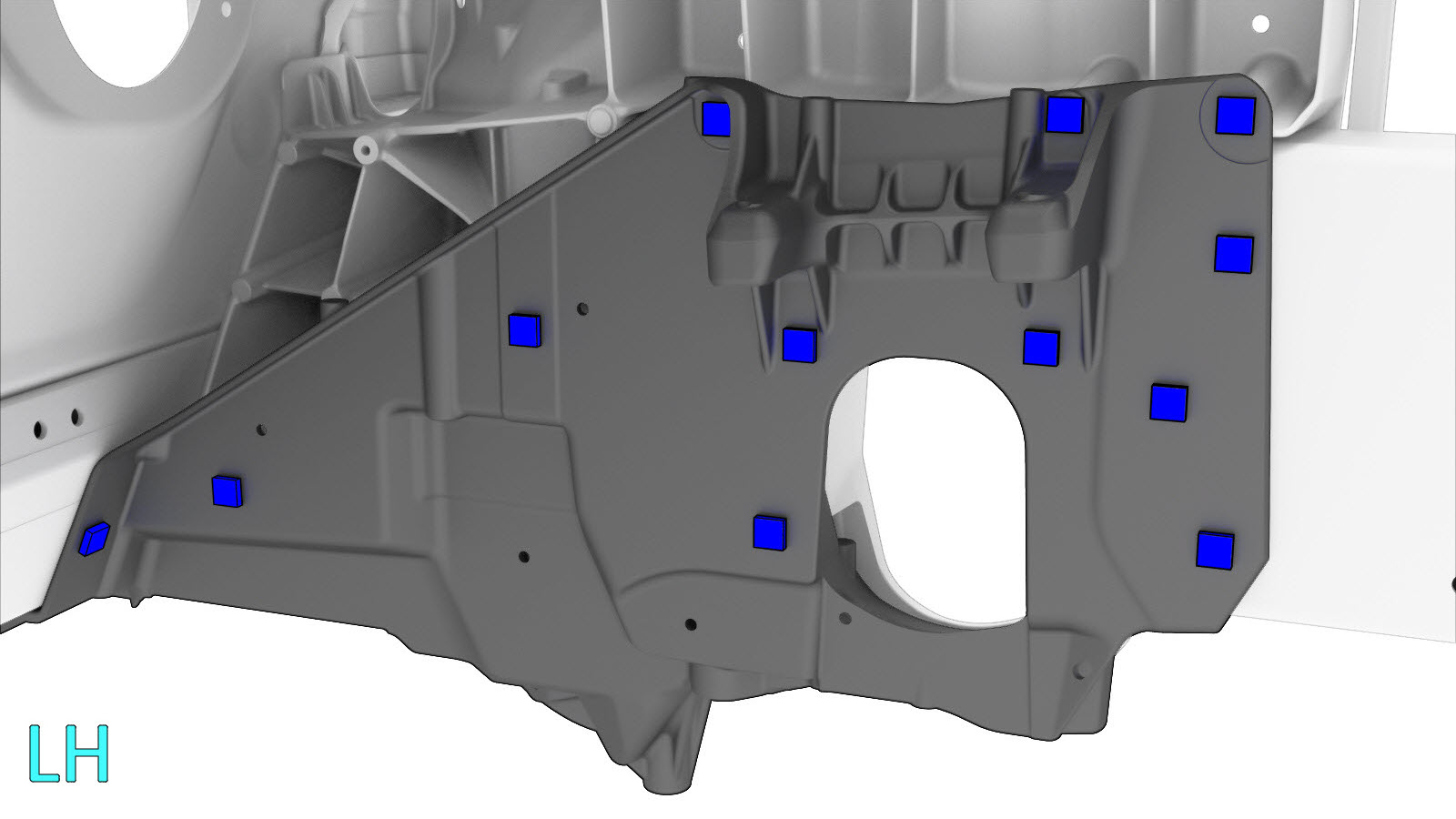

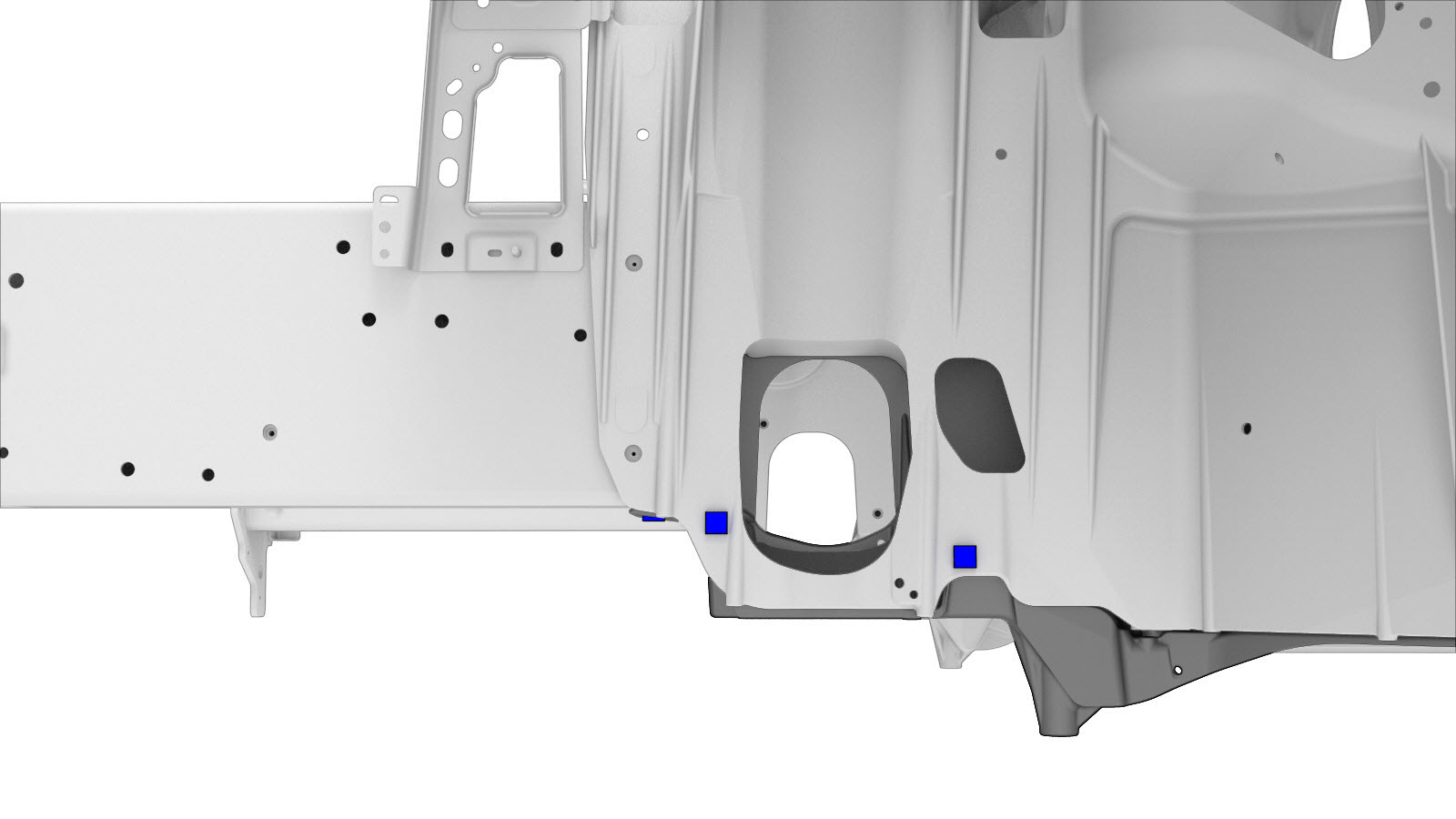

  2. Remova o componente original.

    ou parafuso, cabeça Torx

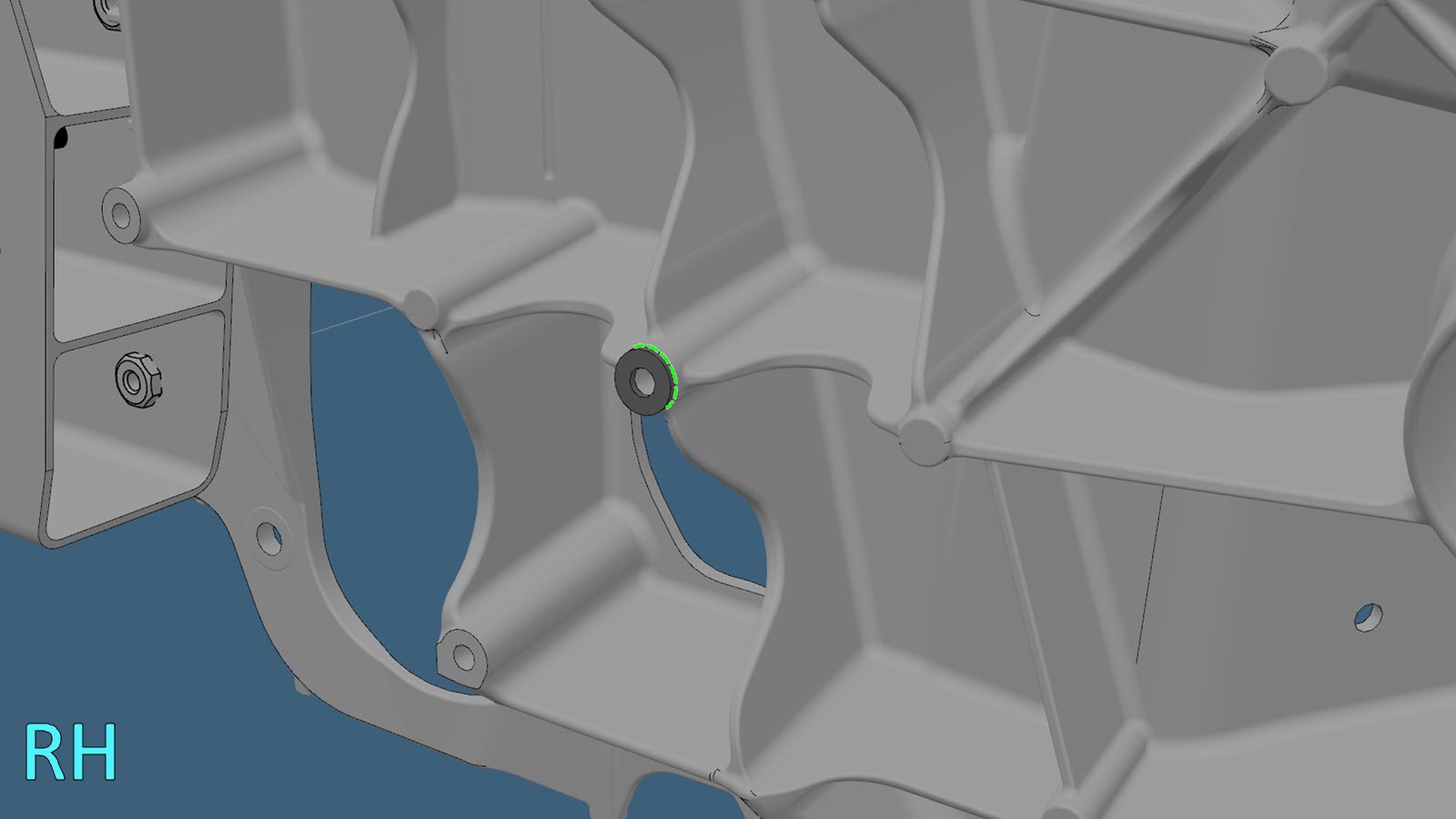

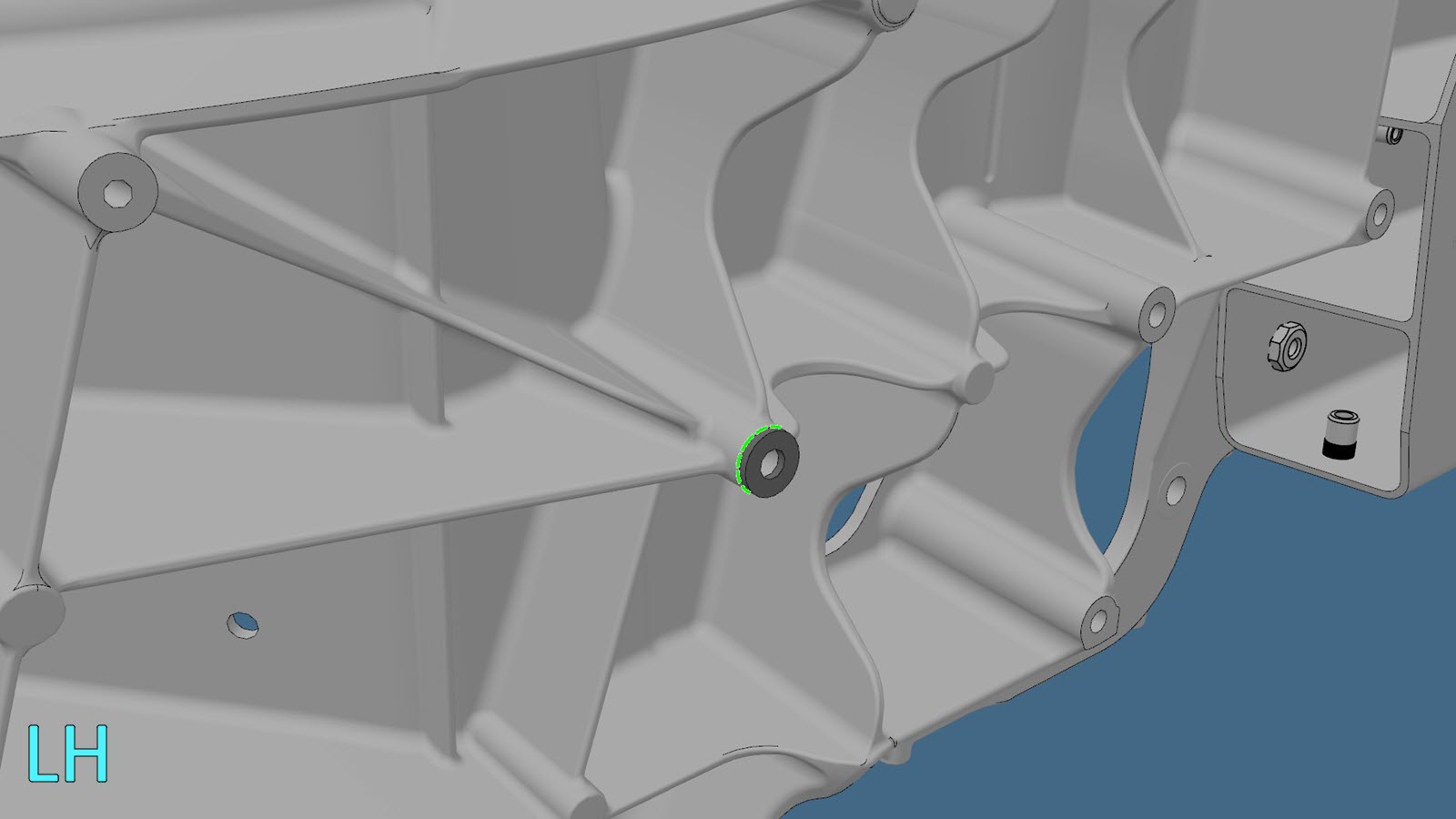

  3. Retire 2 mm de material da superfície apresentada para garantir que a torre do amortecedor já não entra em contacto com a nova caixa estrutural.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se, originalmente, o seu veículo tinha um fixador nesta localização, este não será substituído.

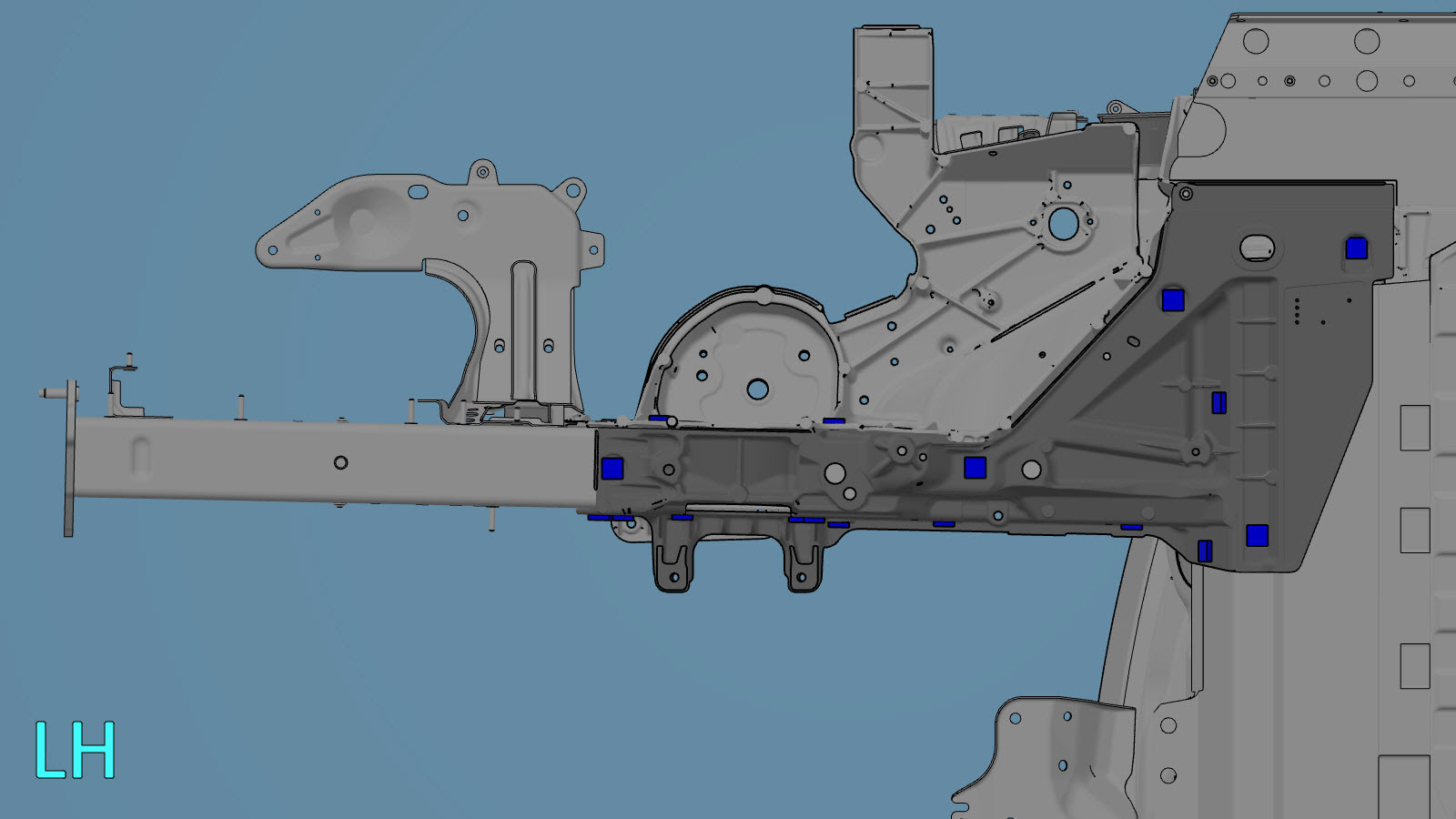

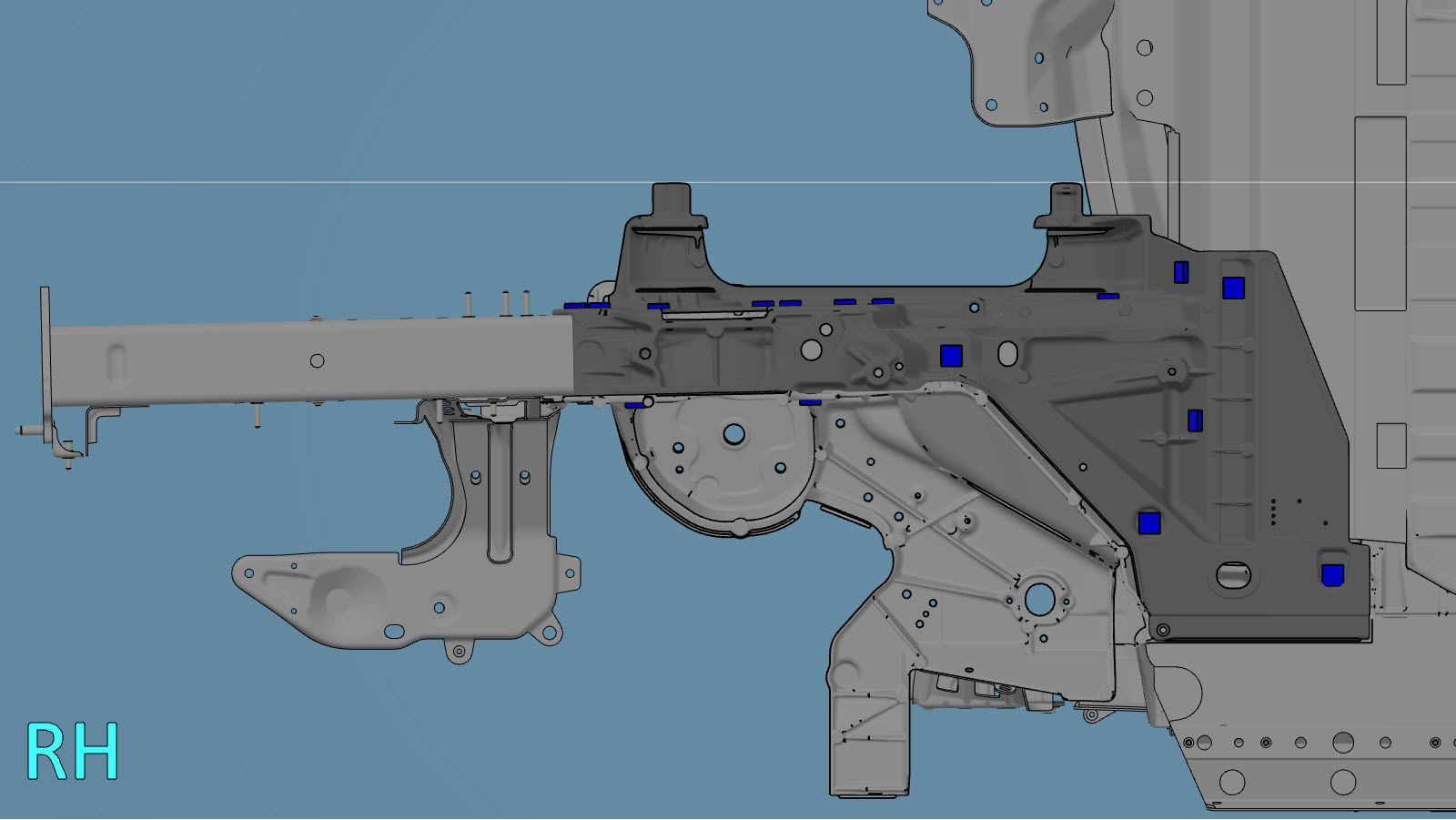

  4. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

    ou parafuso, cabeça Torx

    ou parafusos

    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale a parte da soleira anteriormente retirada (indicada a vermelho). Aplique adesivo estrutural nas superfícies de contacto da parte cortada da soleira e da parte interior da caixa estrutural.
  5. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Não aplique adesivo estrutural no componente ou no veículo na área indicada.
  6. Instale o novo componente ou componentes.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Preencha quaisquer folgas remanescentes entre a parte reinstalada da soleira e a parte interior da caixa estrutural com adesivo estrutural.
    Aperte os parafusos a 30 Nm.
  7. Realize quaisquer operações pós-reparação necessárias.
