Parte exterior da cava da roda completa (veículos construídos até 17 de fevereiro de 2022)
Código de correção:
10101902102
10101902002
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- A secção Procedimento de reparação deste procedimento contém informações necessárias para a substituição de toda a parte exterior da cava da roda. Ao substituir a secção traseira da parte exterior da cava da roda (não toda a parte exterior da cava da roda), utilize o procedimento Parte exterior da cava da roda (secção) (veículos não construídos para a América do Norte).
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | WHEEL ARCH OUTER PANEL (Parte exterior da cava da roda) |
|
| 14 |
Rebite de cabeça redonda estrutural, 6,5 mm
|
|
| 6 |
 Rebite embutido, 4,8 mm, curto
|
|
| 2 |
Rebite oco S28
|
|
| 1 |
Rebite oco S38
|
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Remova a parte necessária de Parte lateral exterior da carroçaria (veículos construídos até 17 de fevereiro de 2022) para expor o componente subjacente a ser substituído.
-
Retire o item Reforço do pilar C.
-

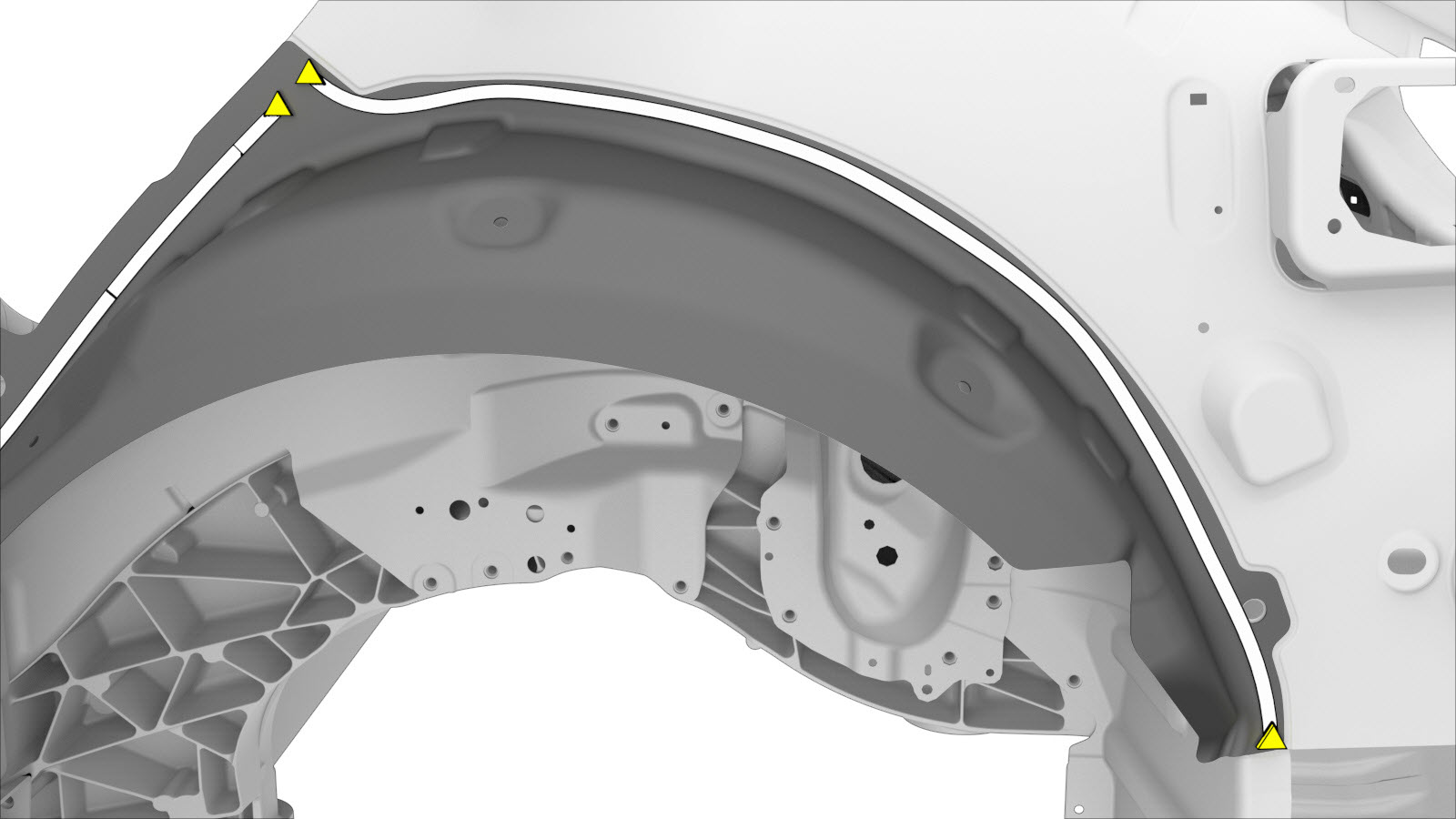

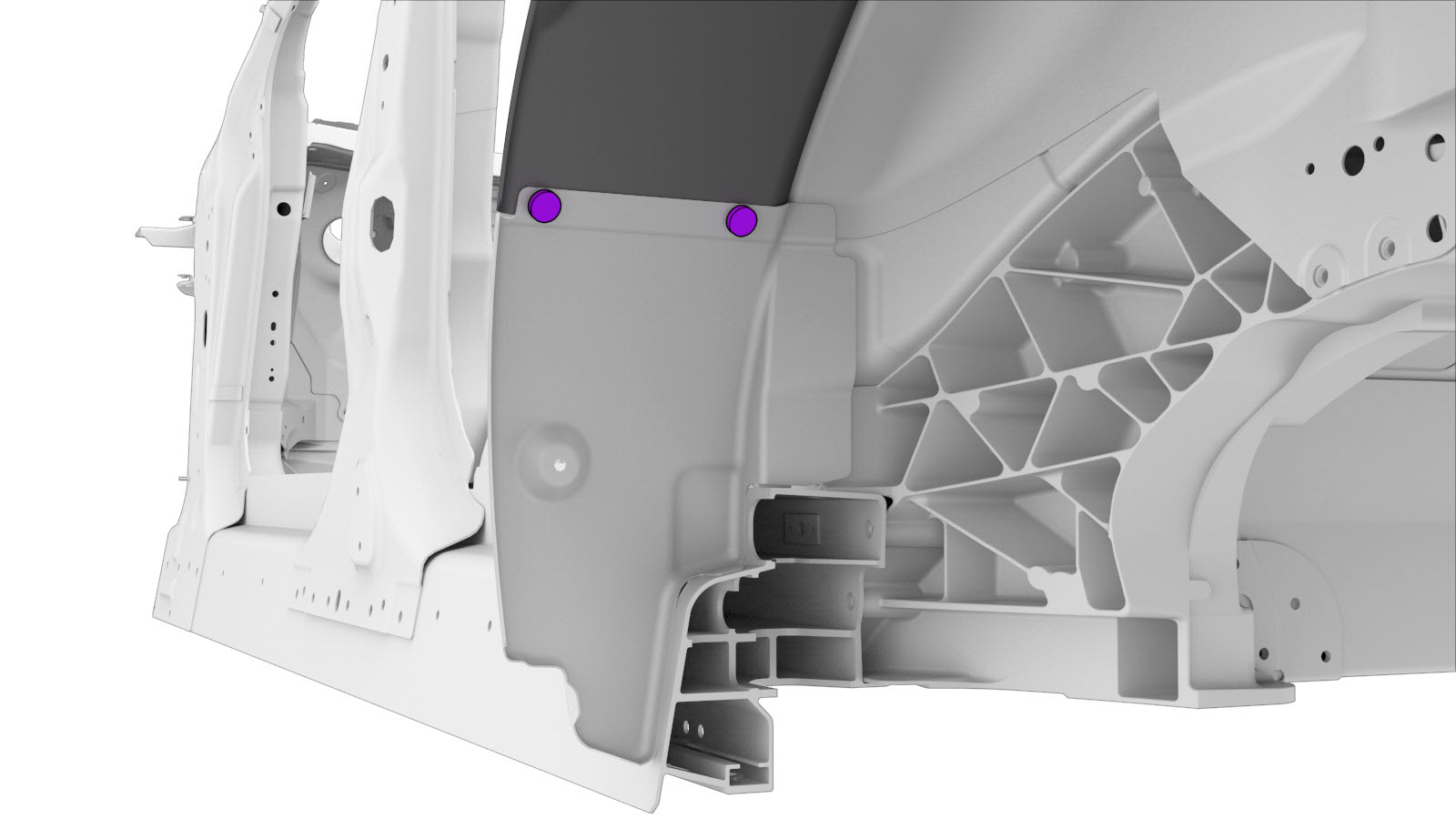

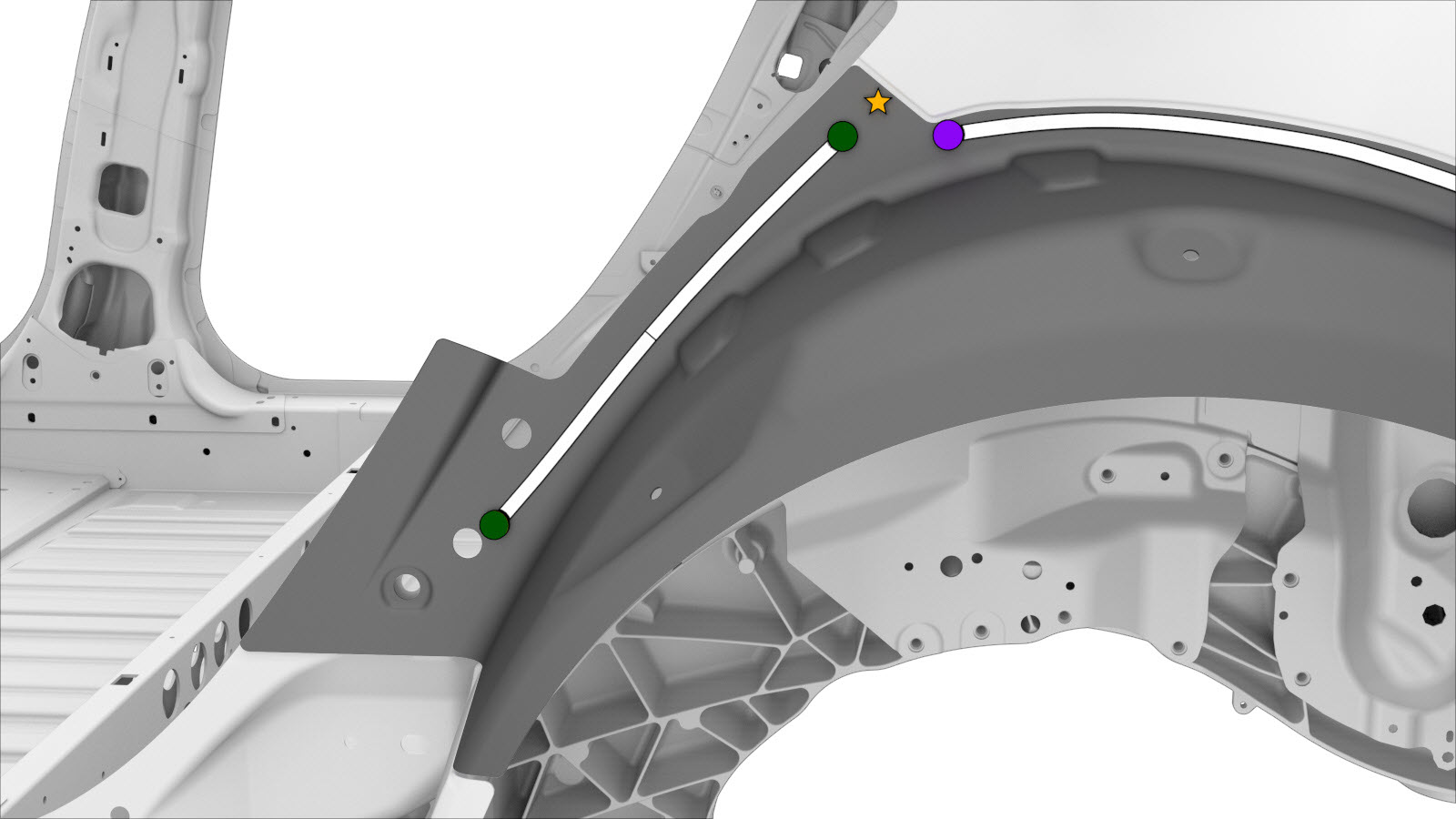

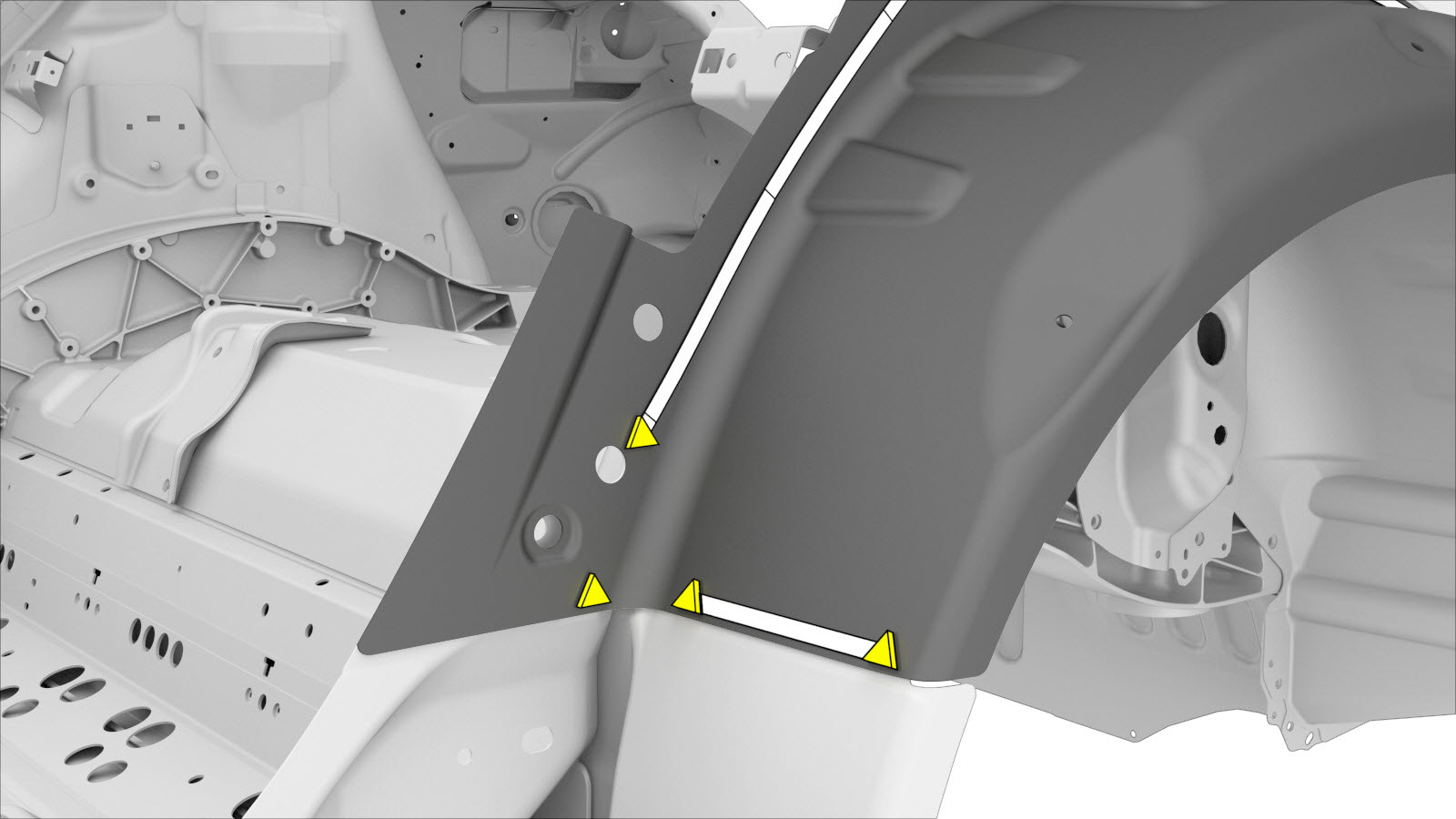

Remova o componente original.
ou

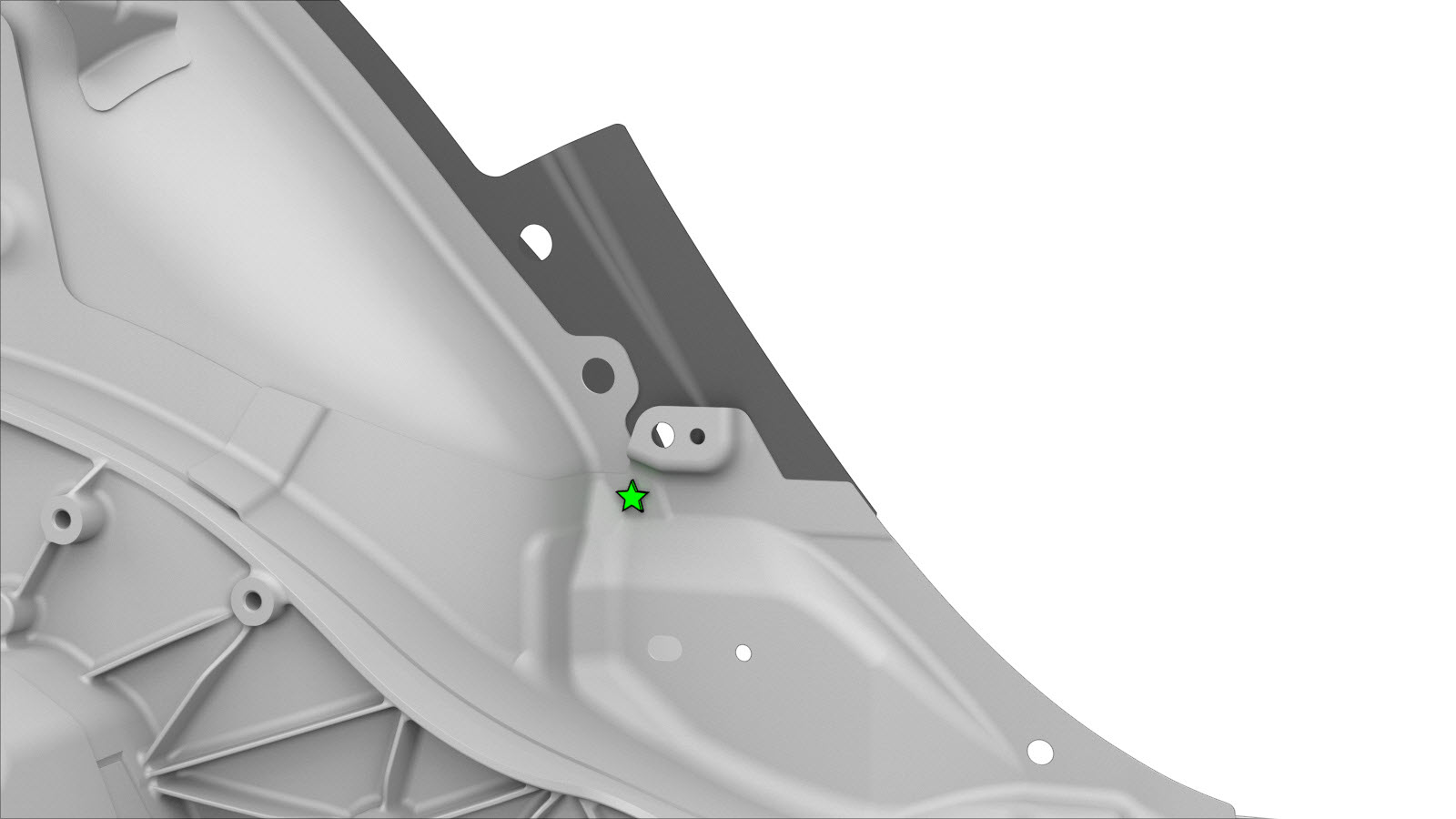

soldaduras por pontos de fábrica
-
Prepare a instalação.

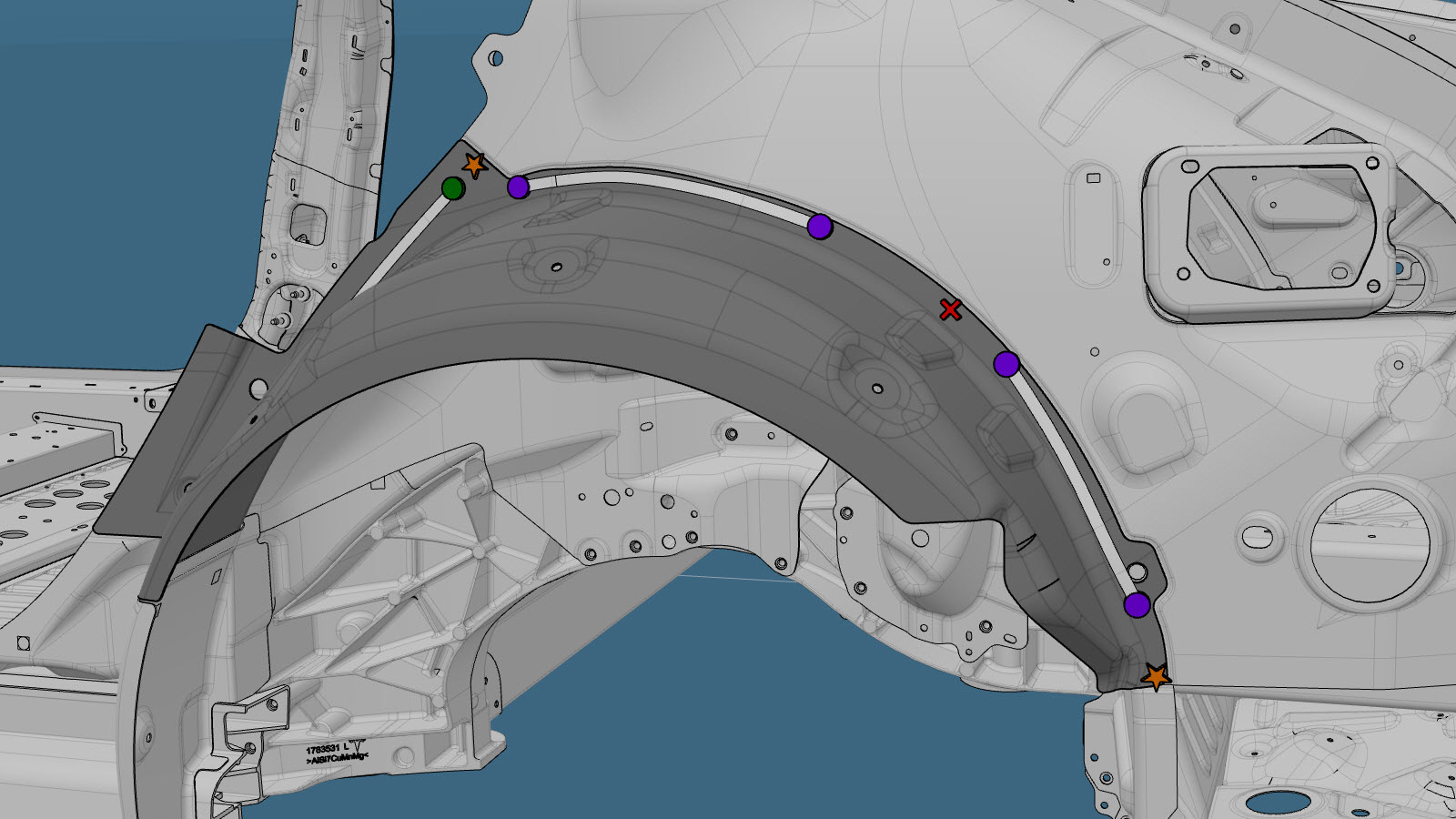

- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Instale o item Reforço do pilar C.
-
Instale o fixador, conforme indicado.
-
Instale a parte necessária do Parte lateral exterior da carroçaria (veículos construídos até 17 de fevereiro de 2022) removida para expor o componente a ser substituído.
- Realize quaisquer operações pós-reparação necessárias.
