Piso de cobertura do motor traseiro

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

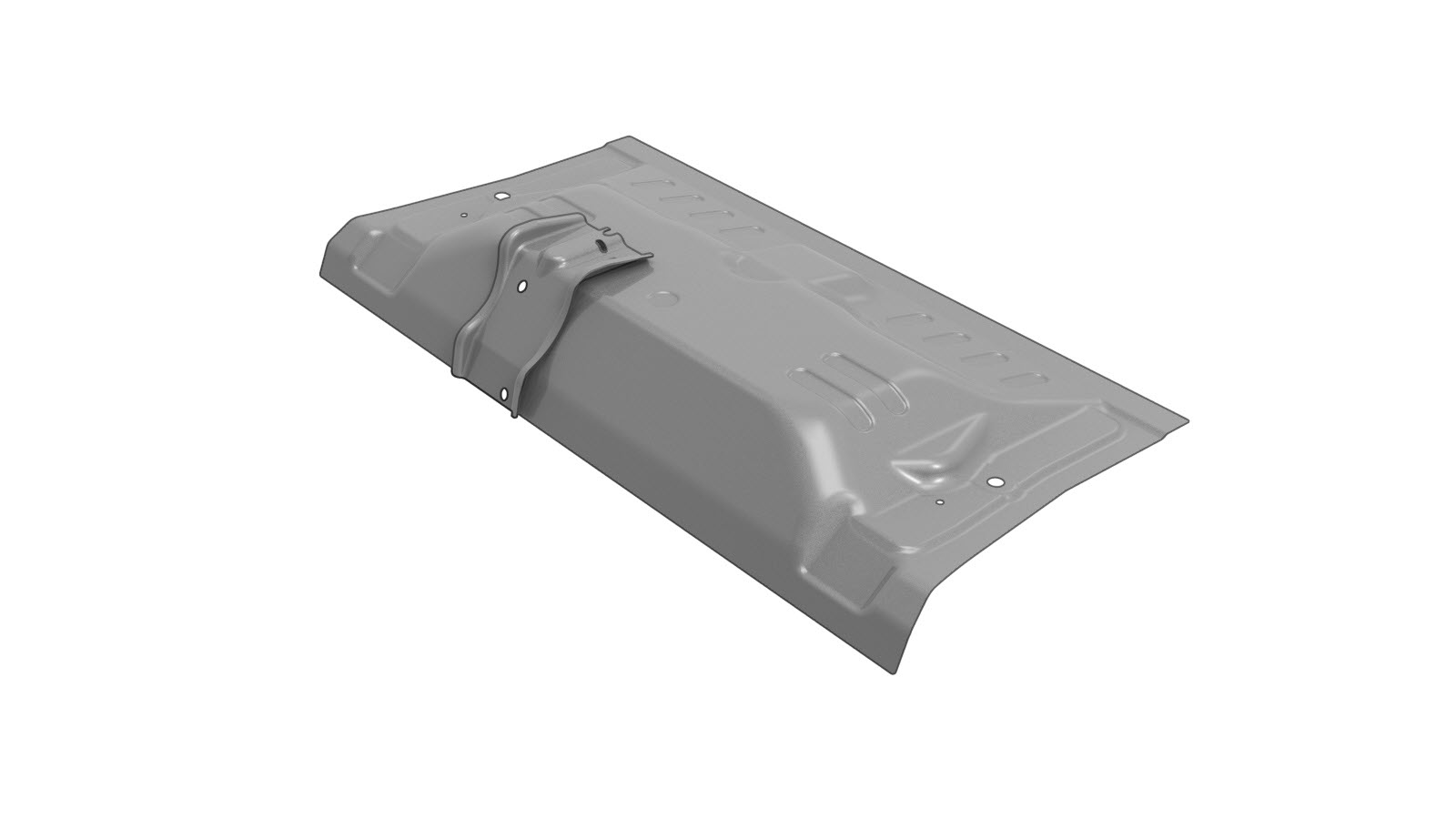

1	ASY, MOTORBAY COVER (Cobertura do motor traseiro)
16	Rebite estrutural de resistência elevada, 6,5 mm
8	Rebite de cabeça redonda estrutural, 6,5 mm

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

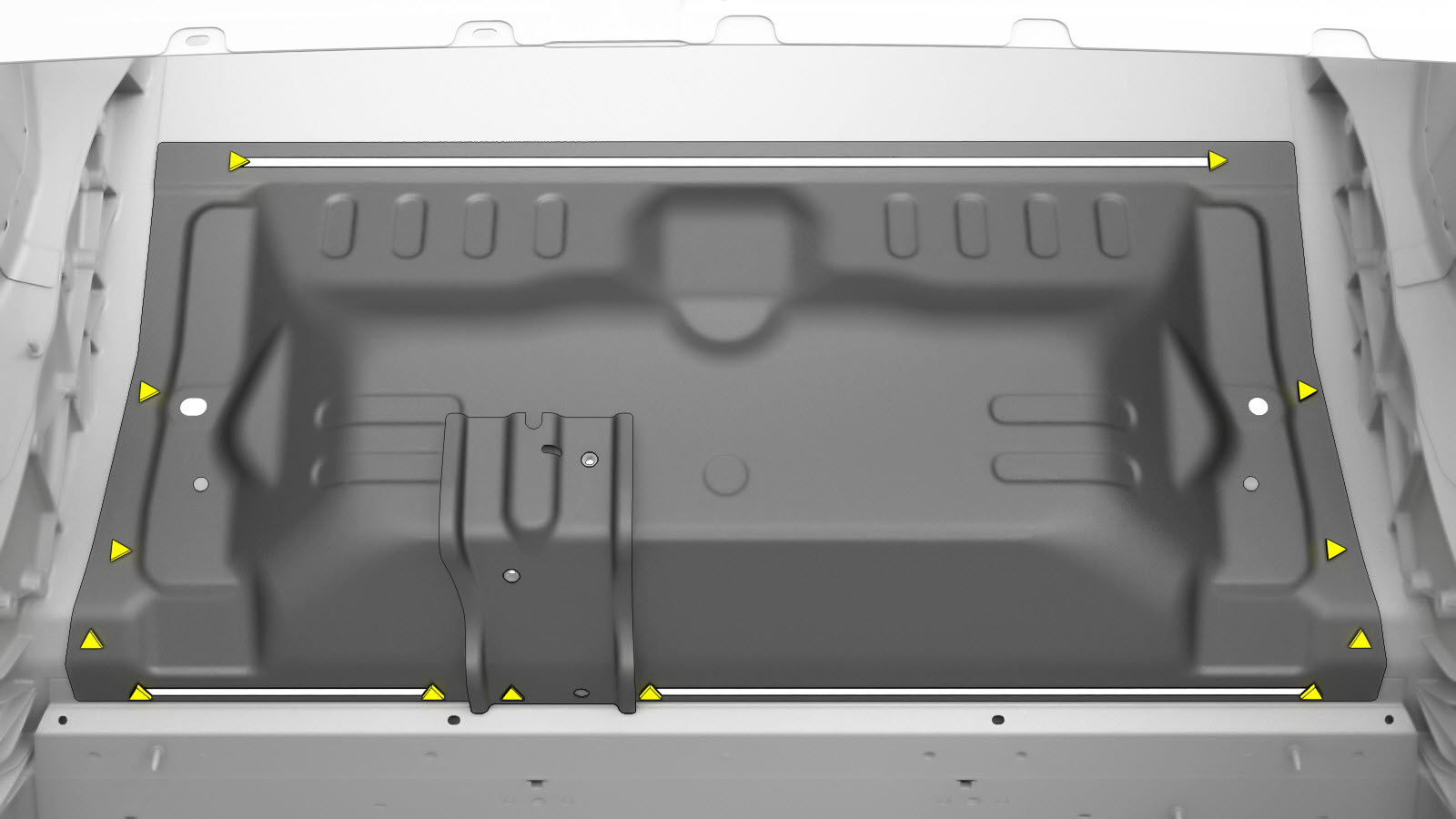

Remova o componente original.

ou soldaduras por pontos de fábrica

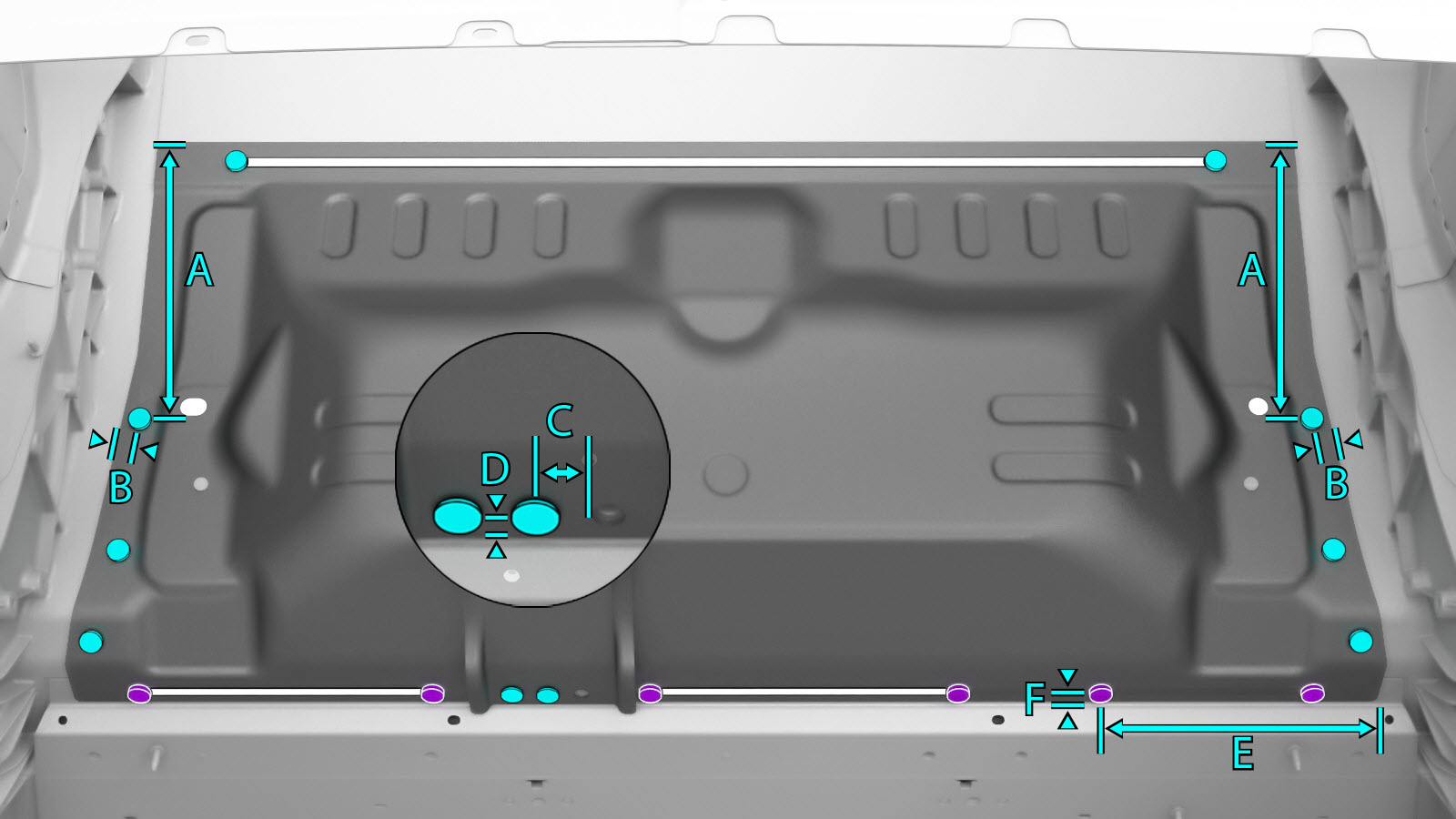

Prepare a instalação.
ou rebites estruturais de resistência elevada, 6,5 mm
- A = 260 mm
- B = 15 mm
- C = 21 mm
- D = 13 mm
ou rebites de cabeça redonda estruturais, 6,5 mm
- E = 229 mm
- F = 13 mm
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Realize quaisquer operações pós-reparação necessárias.
