Parte exterior de quarto traseiro (inferior) (veículos construídos depois de 17 de fevereiro de 2022)
Código de correção:
Pendente
Pendente
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | PANEL - REAR QUARTER OUTER EXTENSION (Parte exterior de quarto traseiro – inferior) | |
| 7 | Rebite de cabeça redonda estrutural, 6,5 mm | |
| Lado esquerdo: 6 Lado direito: 4 |
Rebite, 4,8 mm | |
| 13 | Rebite oco S08 | |
| 2 | Rebite oco S18 |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

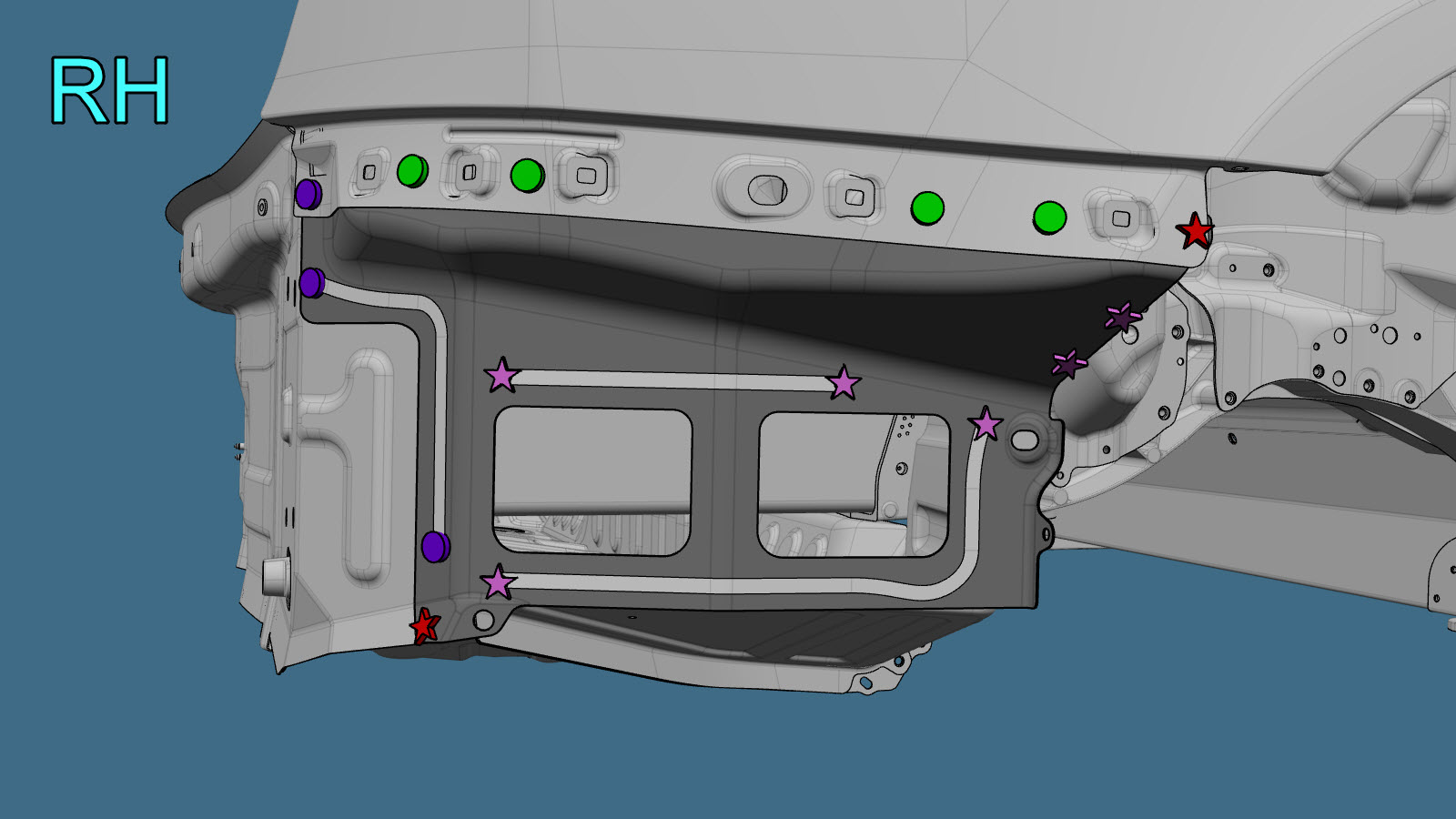

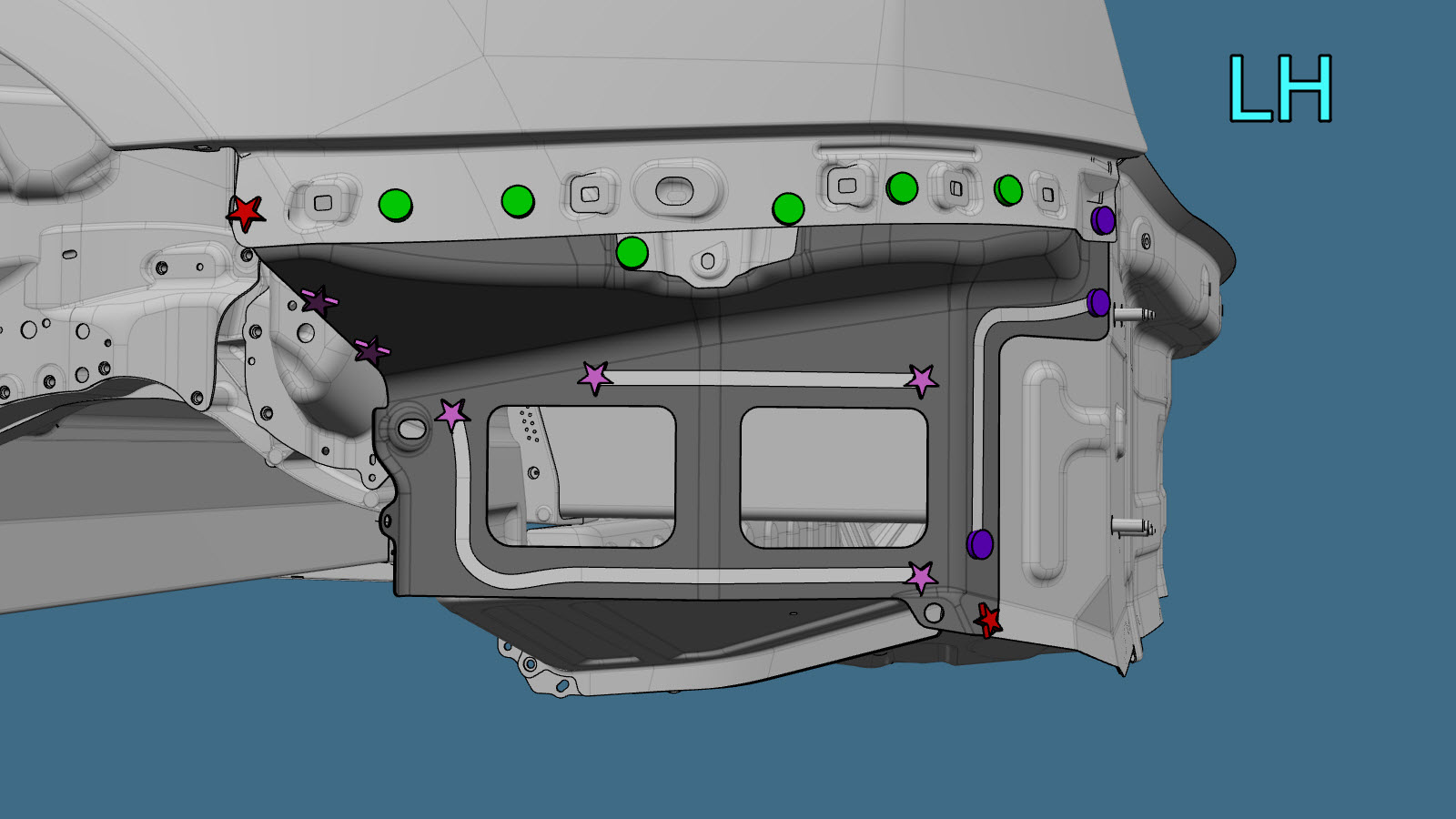

Remova o componente original.
ou soldaduras por pontos de fábrica
ou soldaduras por pontos de fábrica de perfuração
-

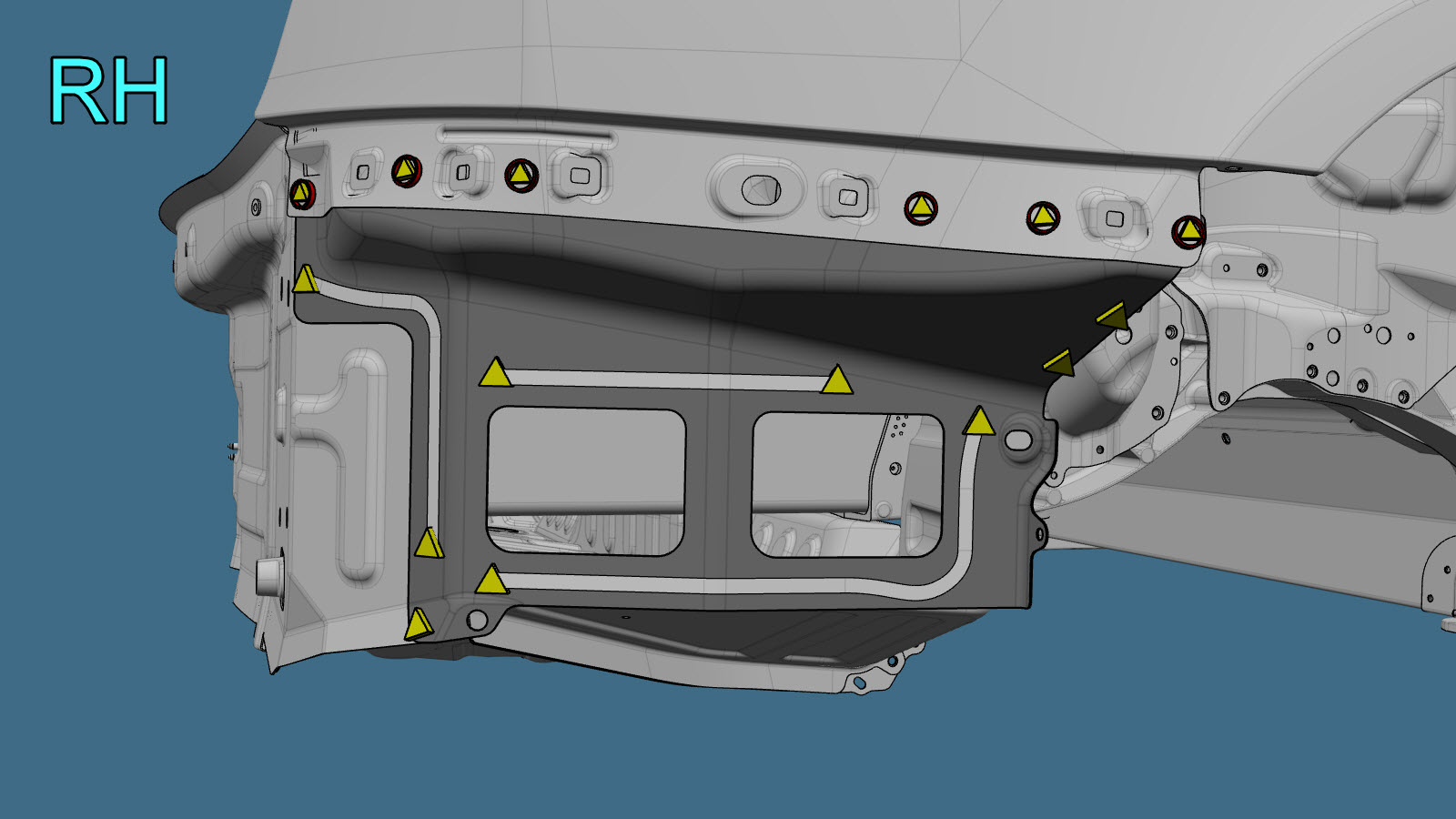

Prepare a instalação.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
- Realize quaisquer operações pós-reparação necessárias.
