Conjunto da torre do amortecedor (dianteiro)

Informação sobre a reparação

Lista de peças

Quantidade Descrição Imagem/Notas

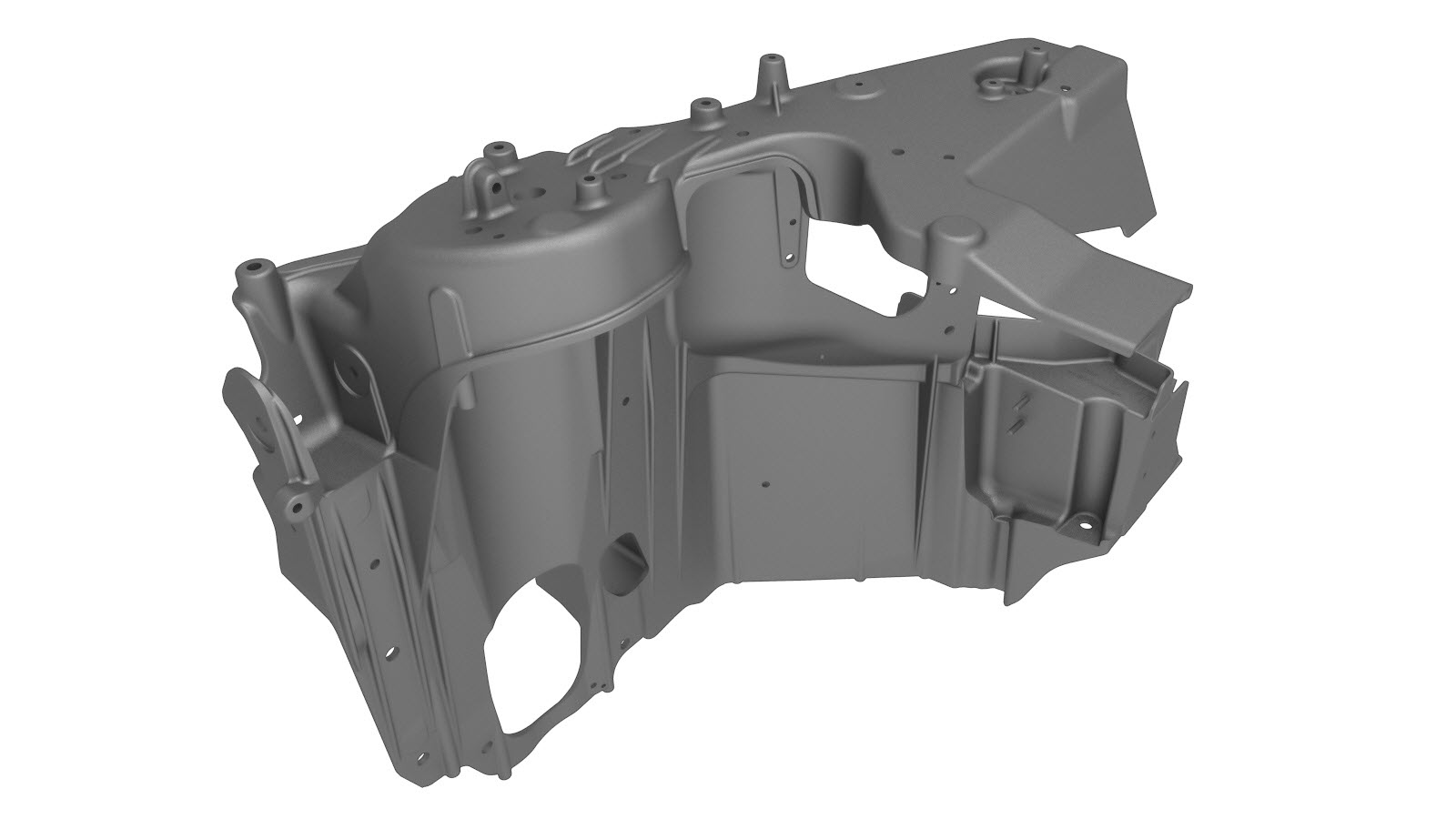

1 ASY - SHOCK TOWER FRT (Conjunto da torre do amortecedor dianteiro)
1 Defletor de NVH do painel de apoio dos pés – lado esquerdo Número de peça Tesla 1622950-00-A.
1 Defletor de NVH do painel de apoio dos pés – lado direito Número de peça Tesla 1622951-00-A.
7 Rebite estrutural de resistência elevada, 6,5 mm
1 Rebite estrutural, 6,5 mm, médio
2 Rebite de flange estrutural de resistência elevada, 6,5 mm
2 Parafuso, cabeça Torx , M8x28 Número de peça Tesla 1621839-00-B.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Soleira (completa).
  2. Retire o Parte interior da caixa estrutural.
  3. Retire o Conjunto lateral da carenagem (veículos construídos até 20 de novembro de 2021).

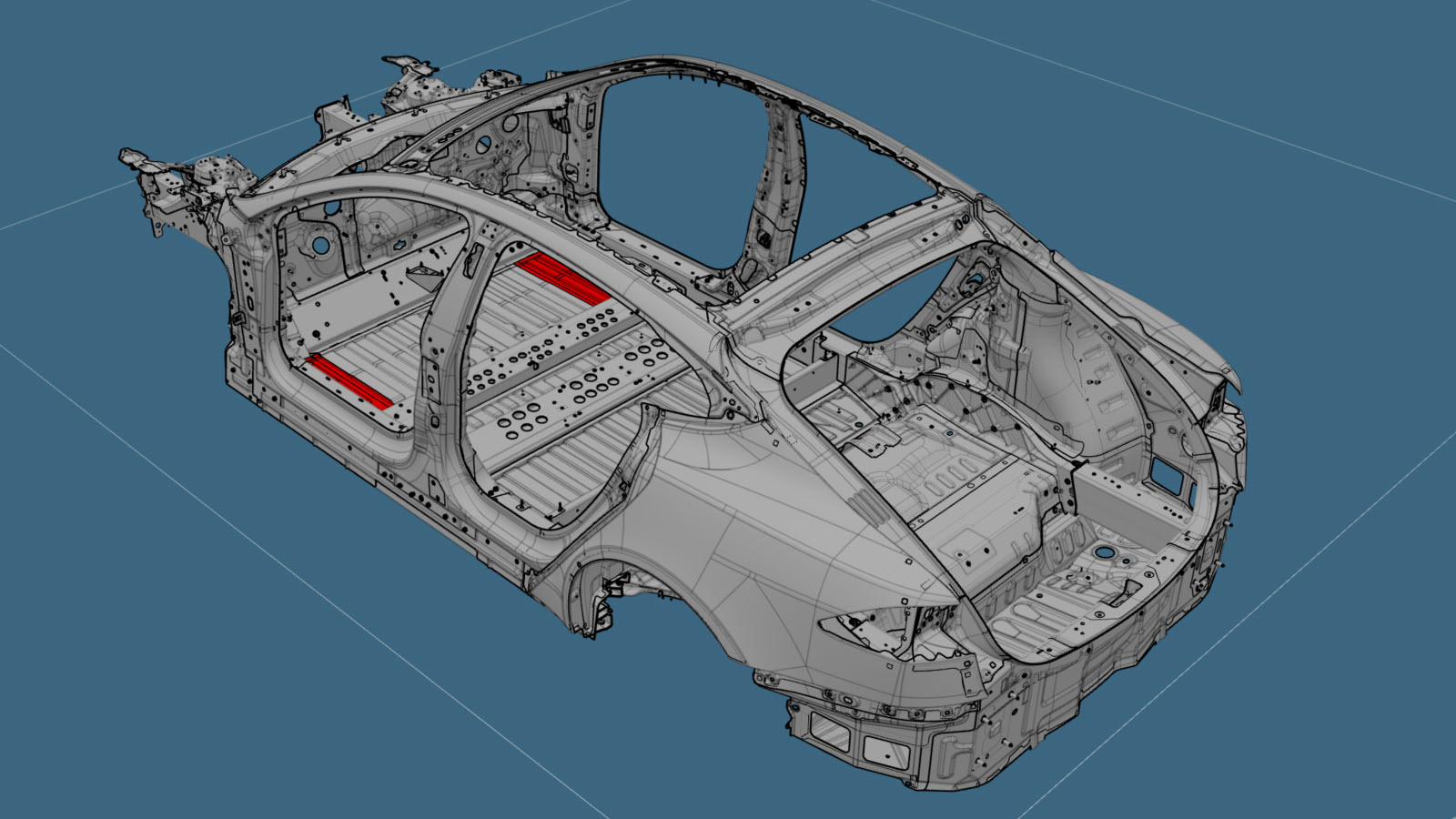

  4. Retire o Piso do banco da fila dianteira.

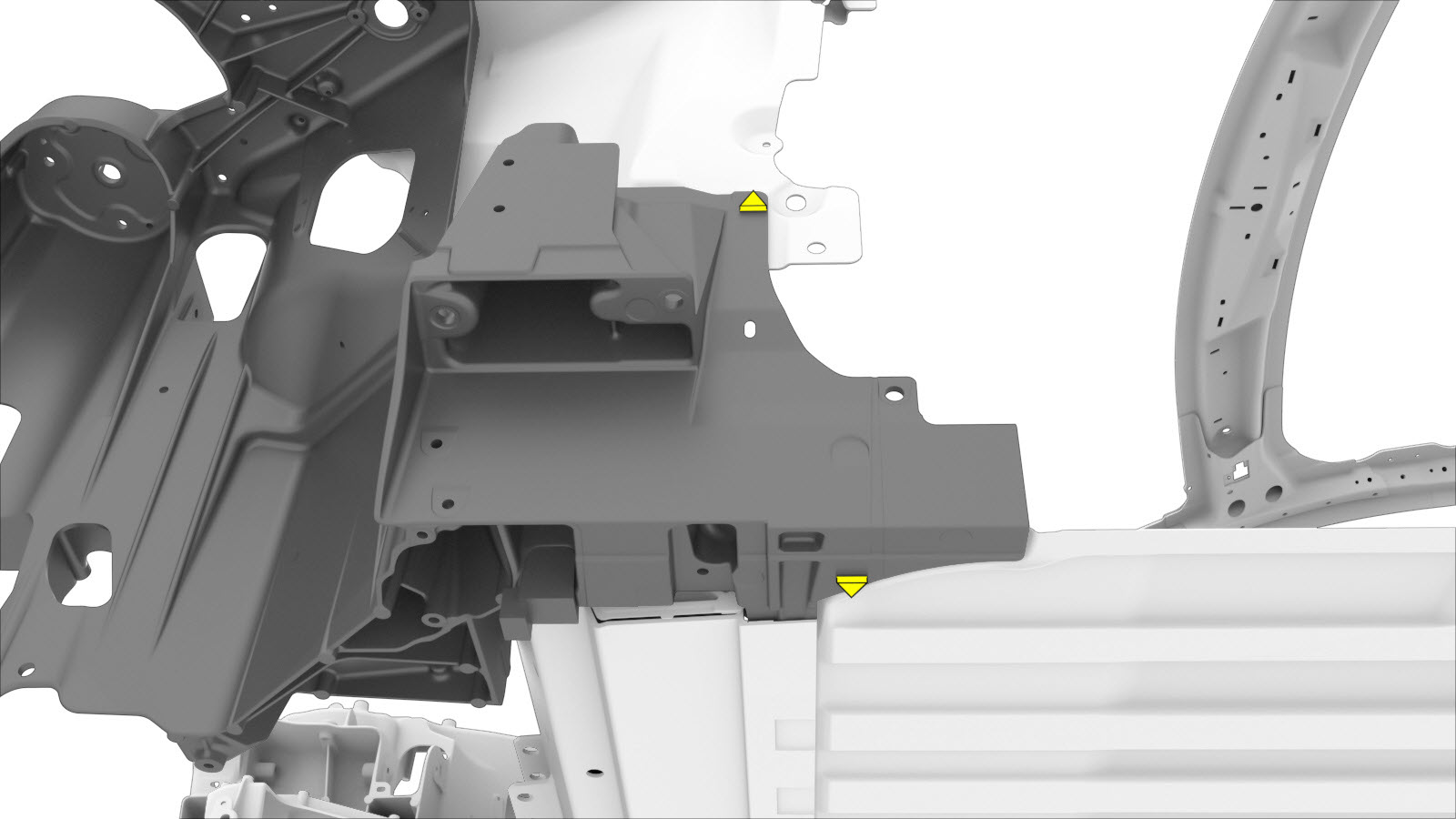

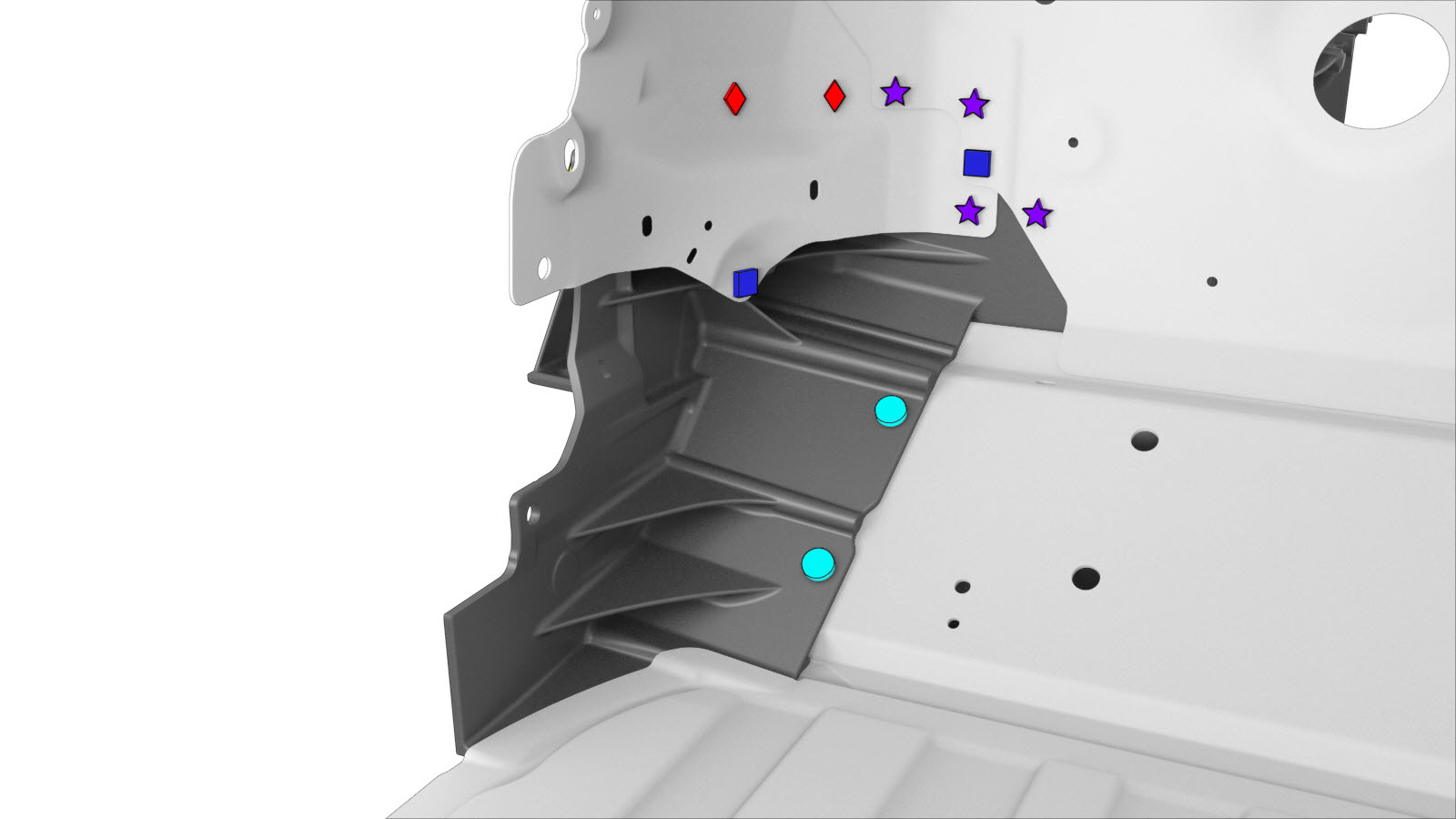

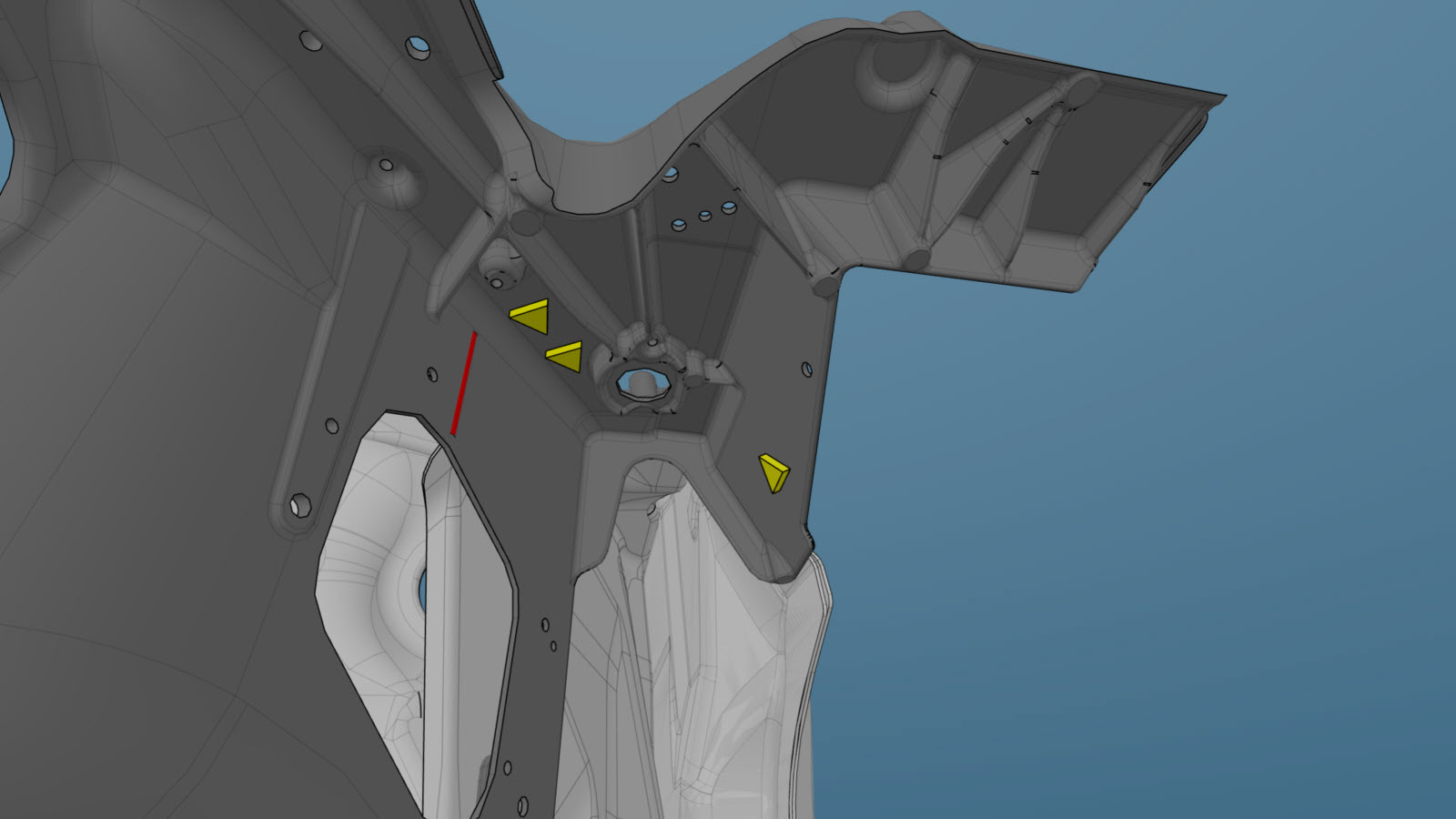

  5. Remova o componente original.

    ou SPR de fábrica

    ou soldaduras por pontos de fábrica

    ou rebites estruturais de fábrica

    ou RIVTAC

    ou parafuso, cabeça Torx

    Soldadura GMA

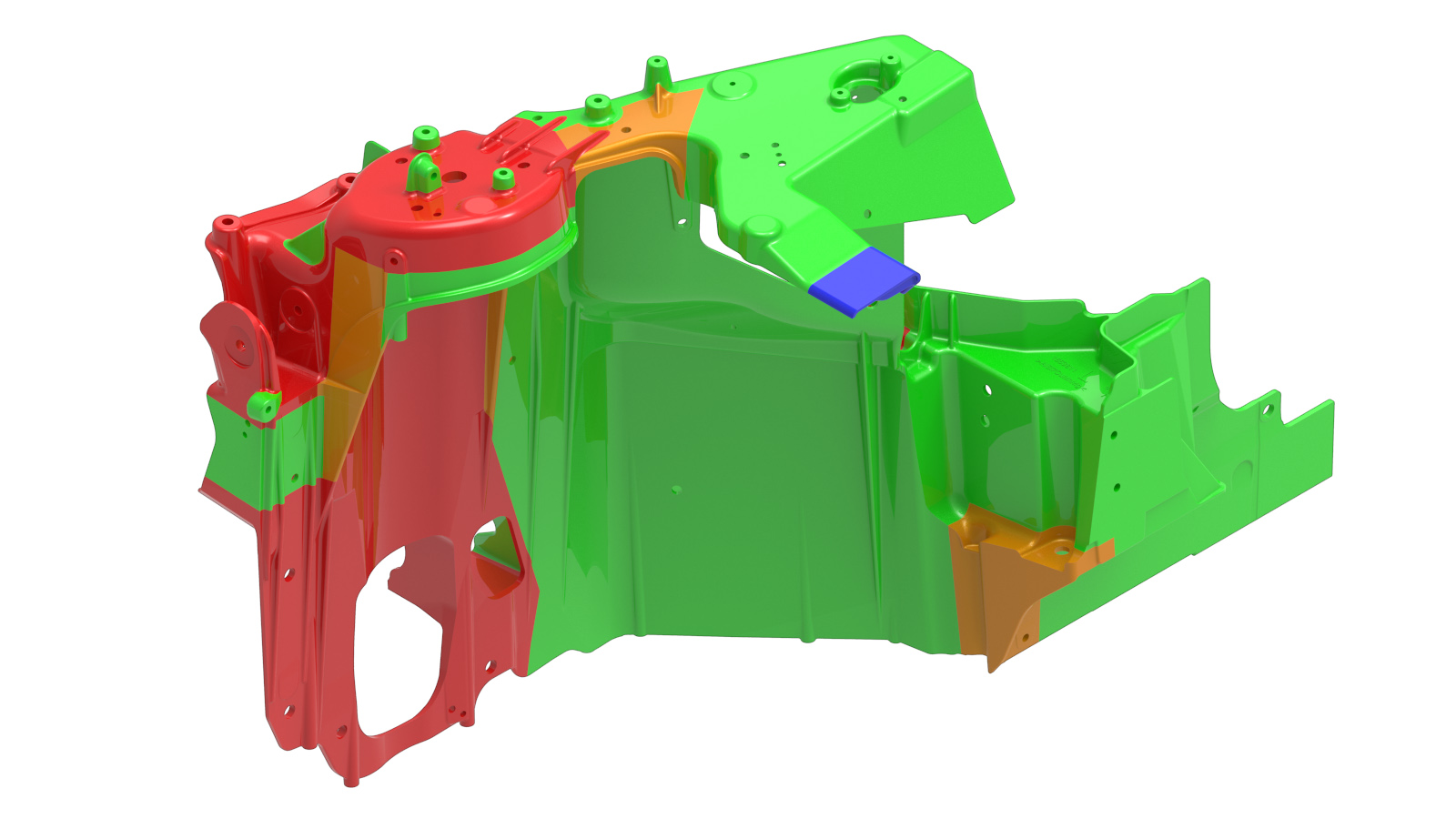

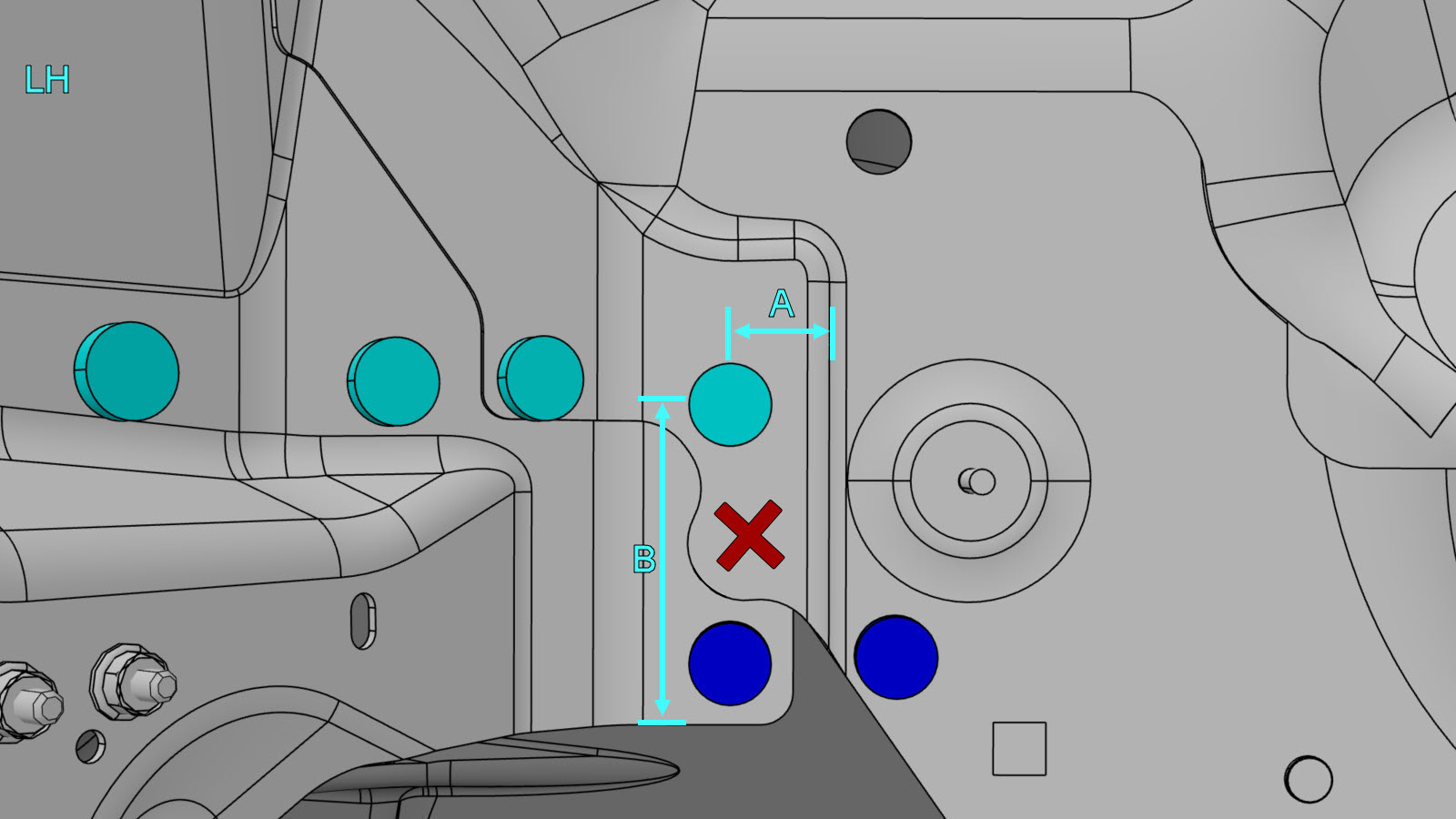

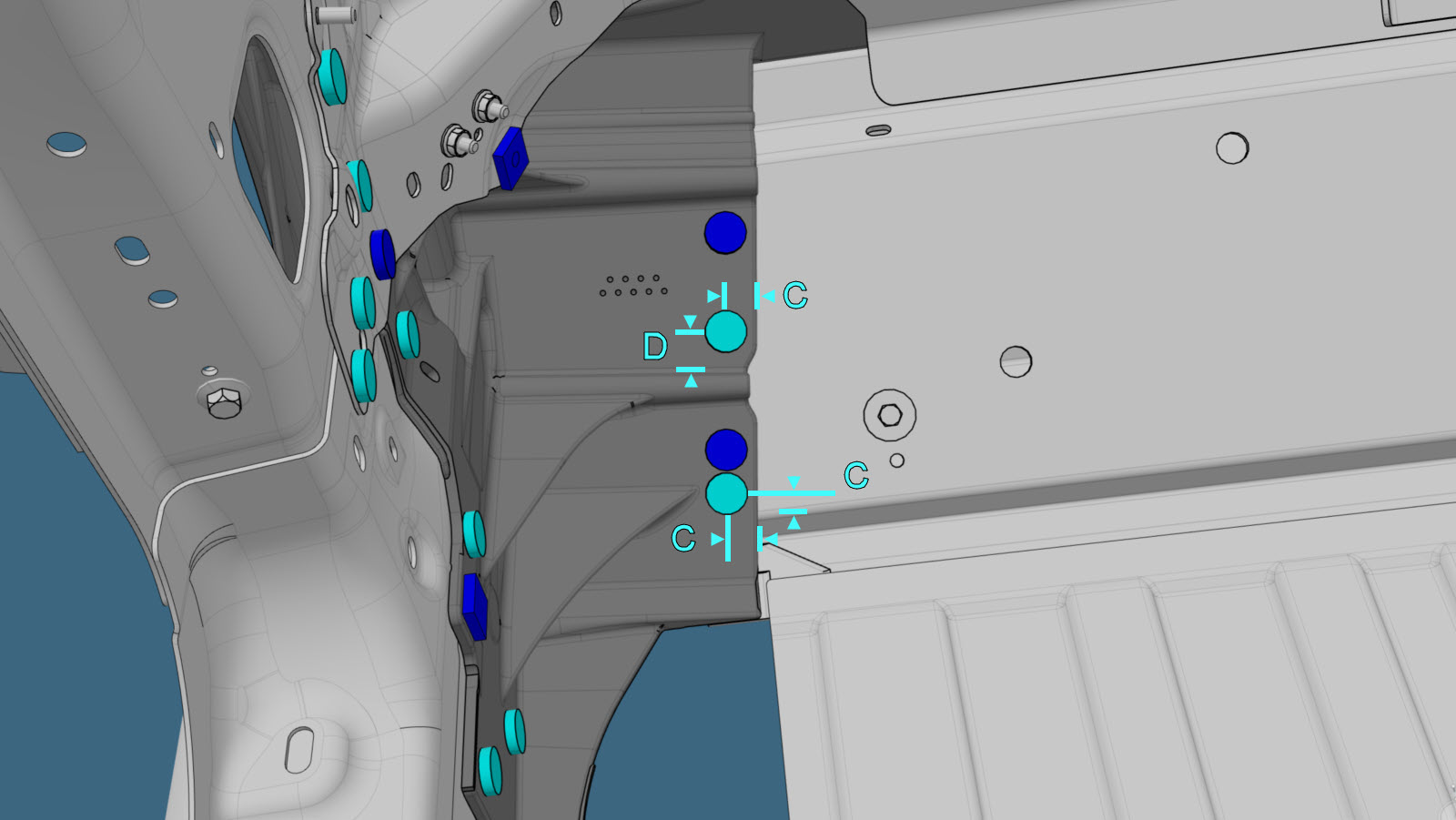

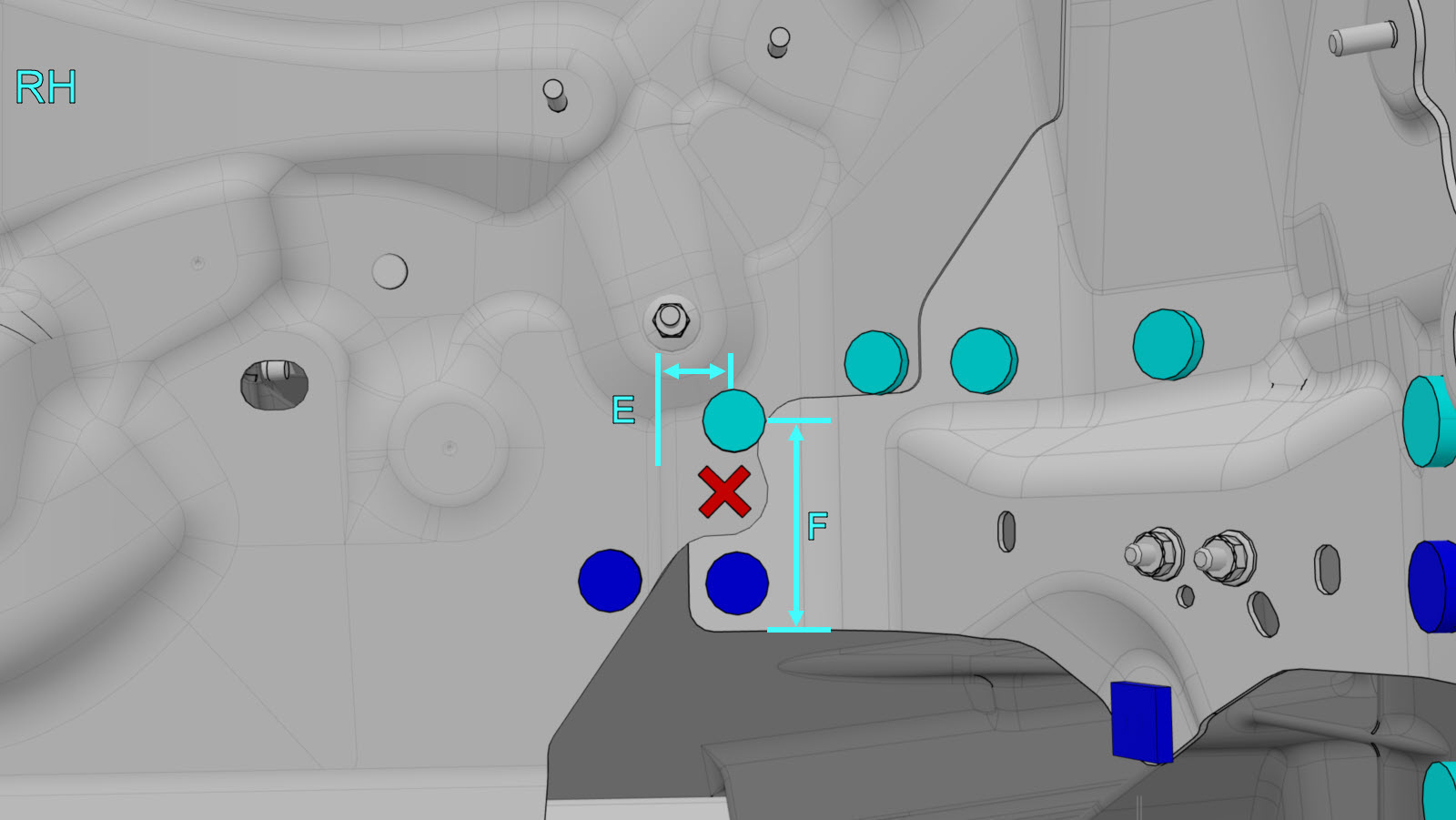

  6. Prepare a instalação.

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites estruturais, 6,5 mm, médios

    ou rebite de flange estrutural de resistência elevada, 6,5 mm

    ou parafuso, cabeça Torx

    Soldadura GMA

    ou rebites de soldadura de alumínio

  7. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

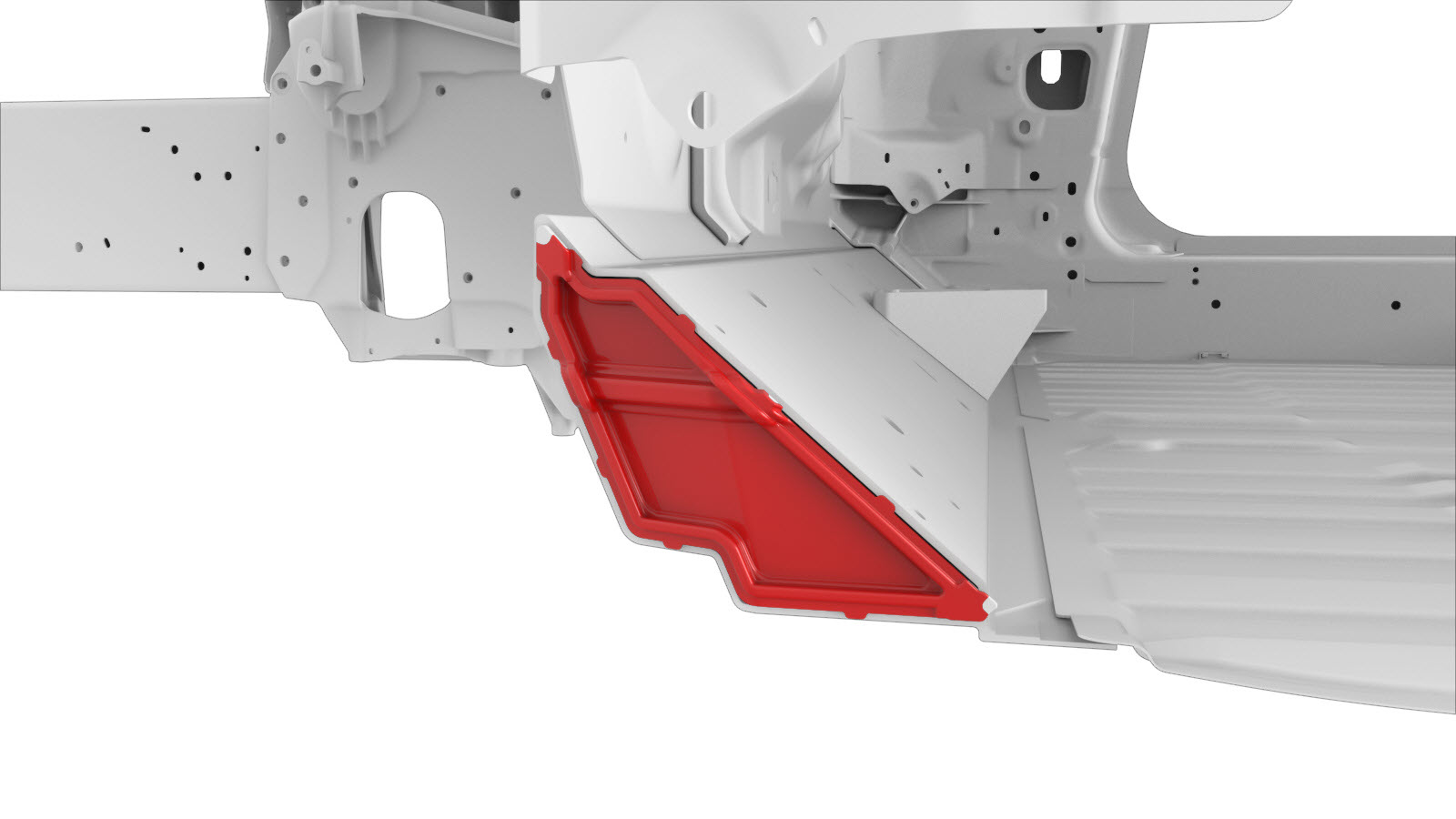

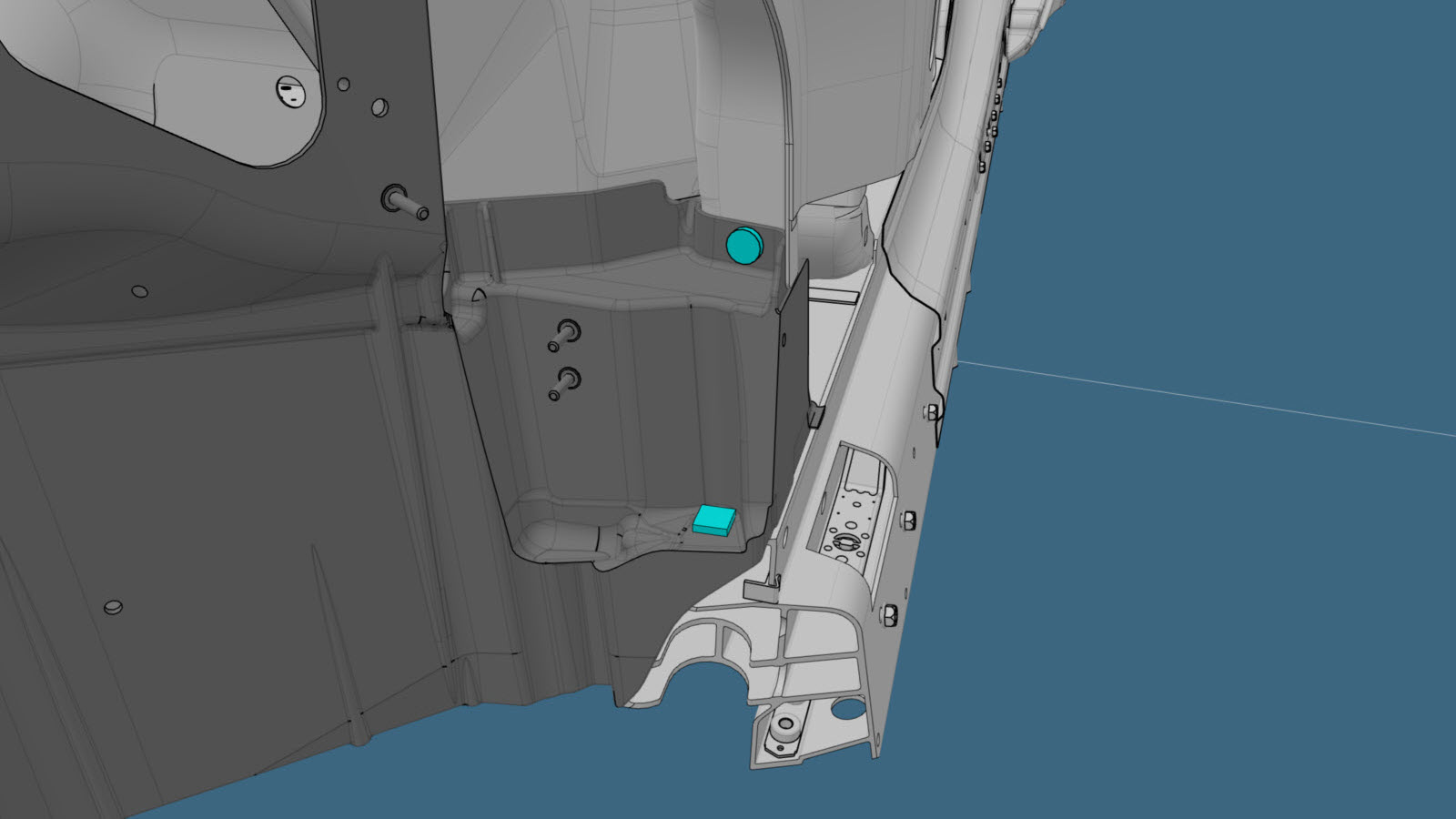

  8. Instale os defletores de NVH do painel de apoio dos pés.

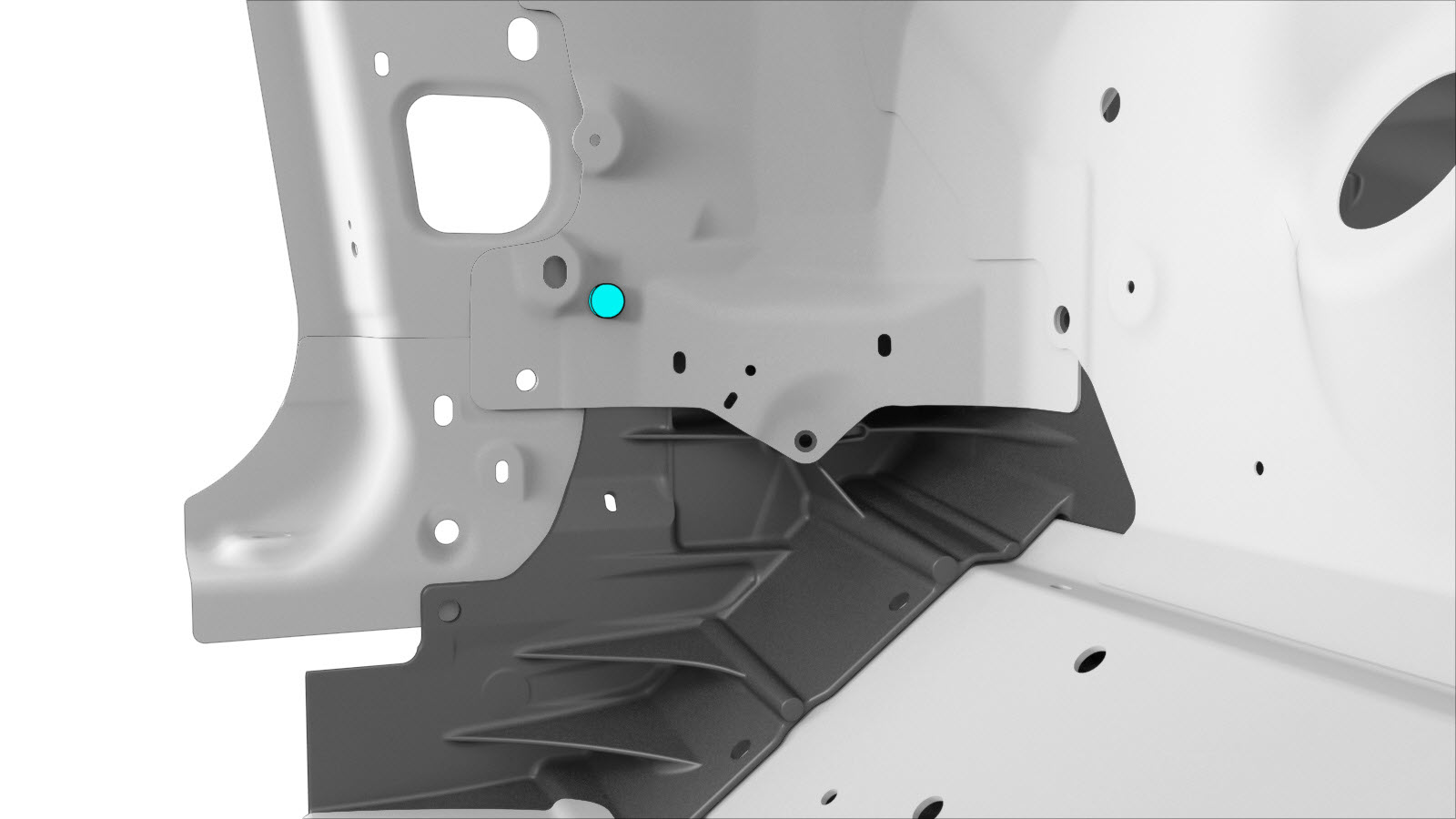

  9. Instale o novo componente ou componentes.
    Aperte todos os parafusos a 30 Nm.

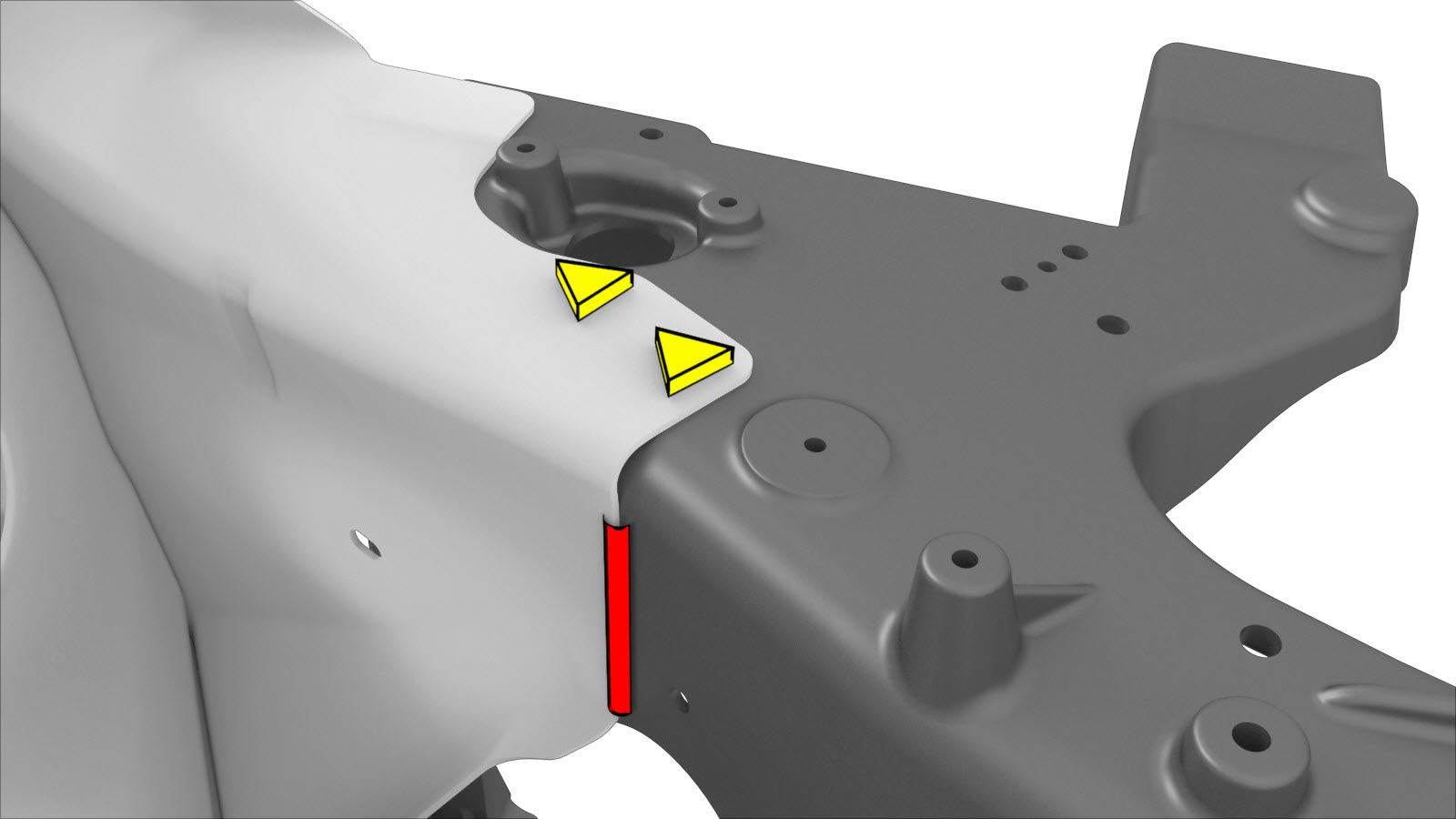

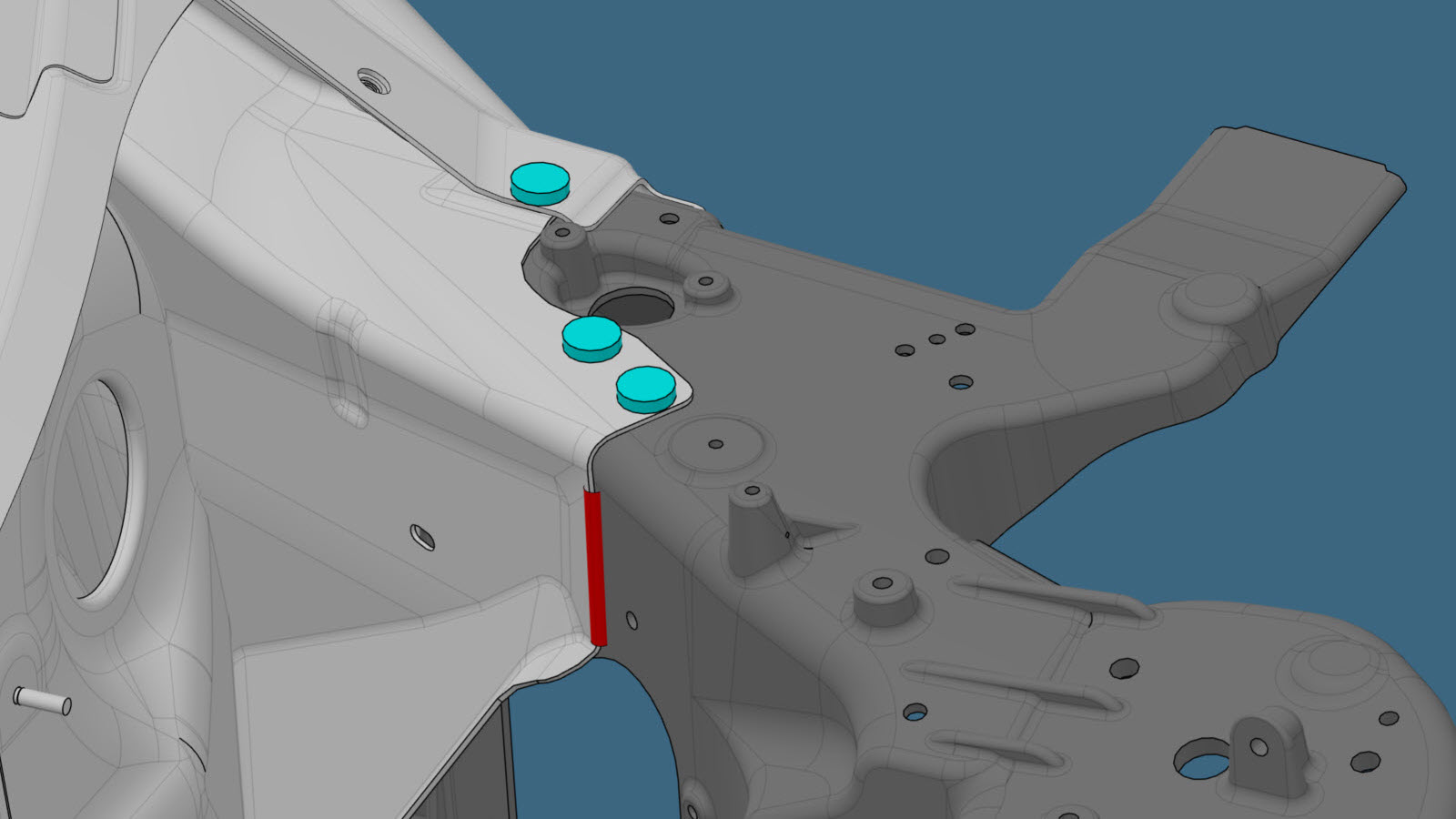

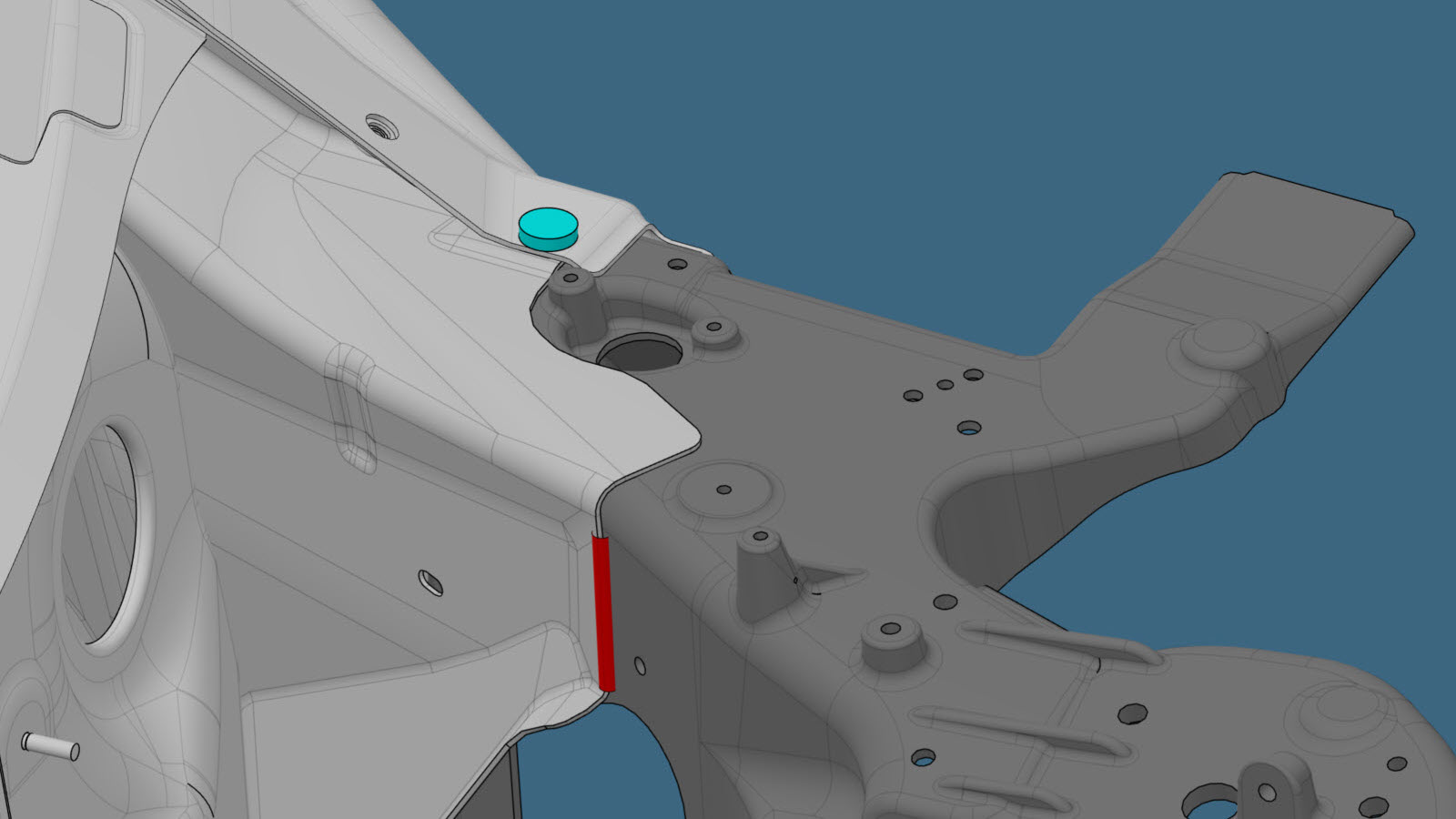

  10. Efetue a soldadura GMA.

    Soldadura GMA

    ou rebites de soldadura de alumínio

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  11. Instale o item Piso do banco da fila dianteira.
  12. Instale o item Conjunto lateral da carenagem (veículos construídos até 20 de novembro de 2021).

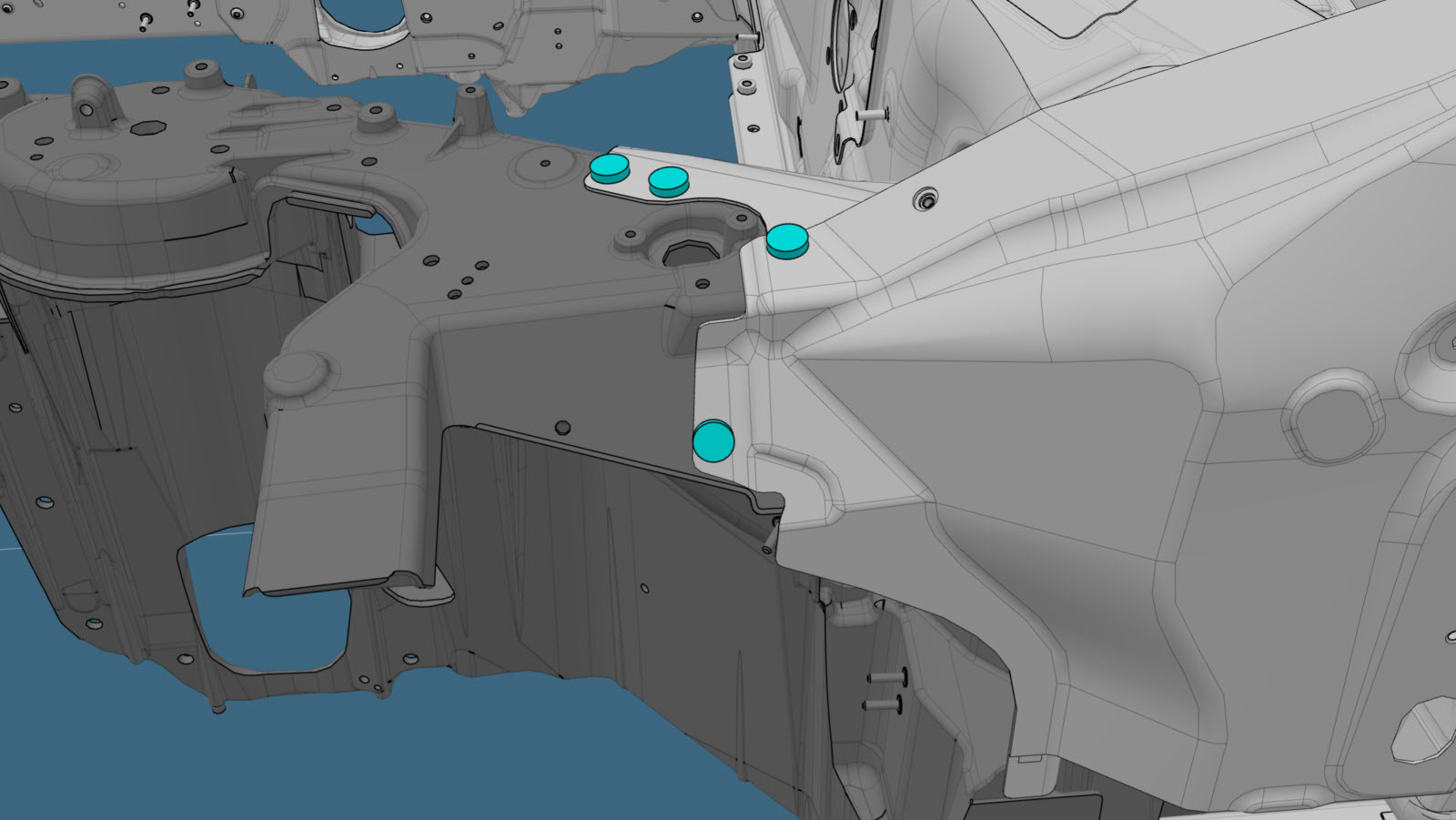

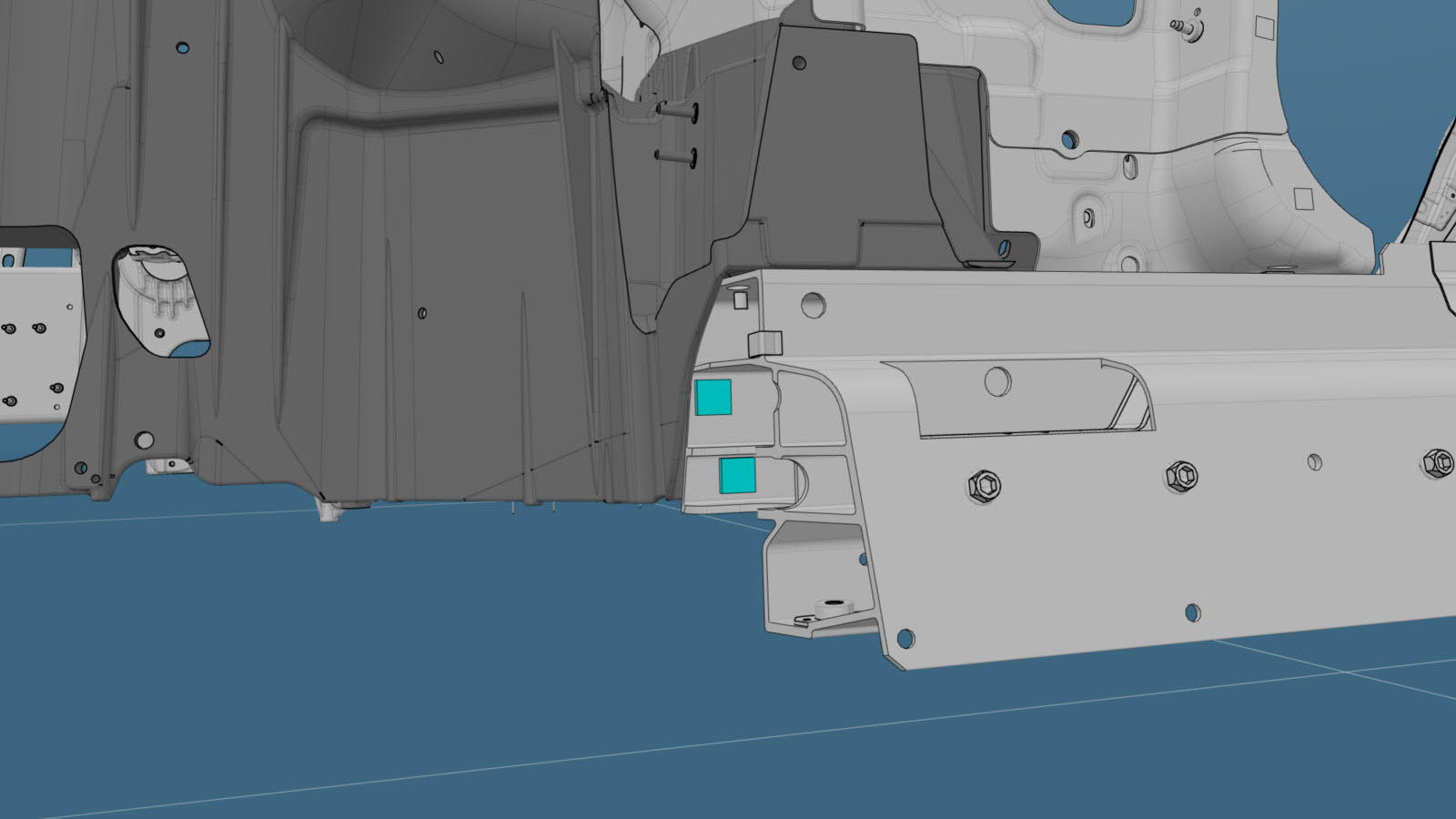

  13. Instale o fixador, conforme indicado.
    ou rebites estruturais de resistência elevada, 6,5 mm

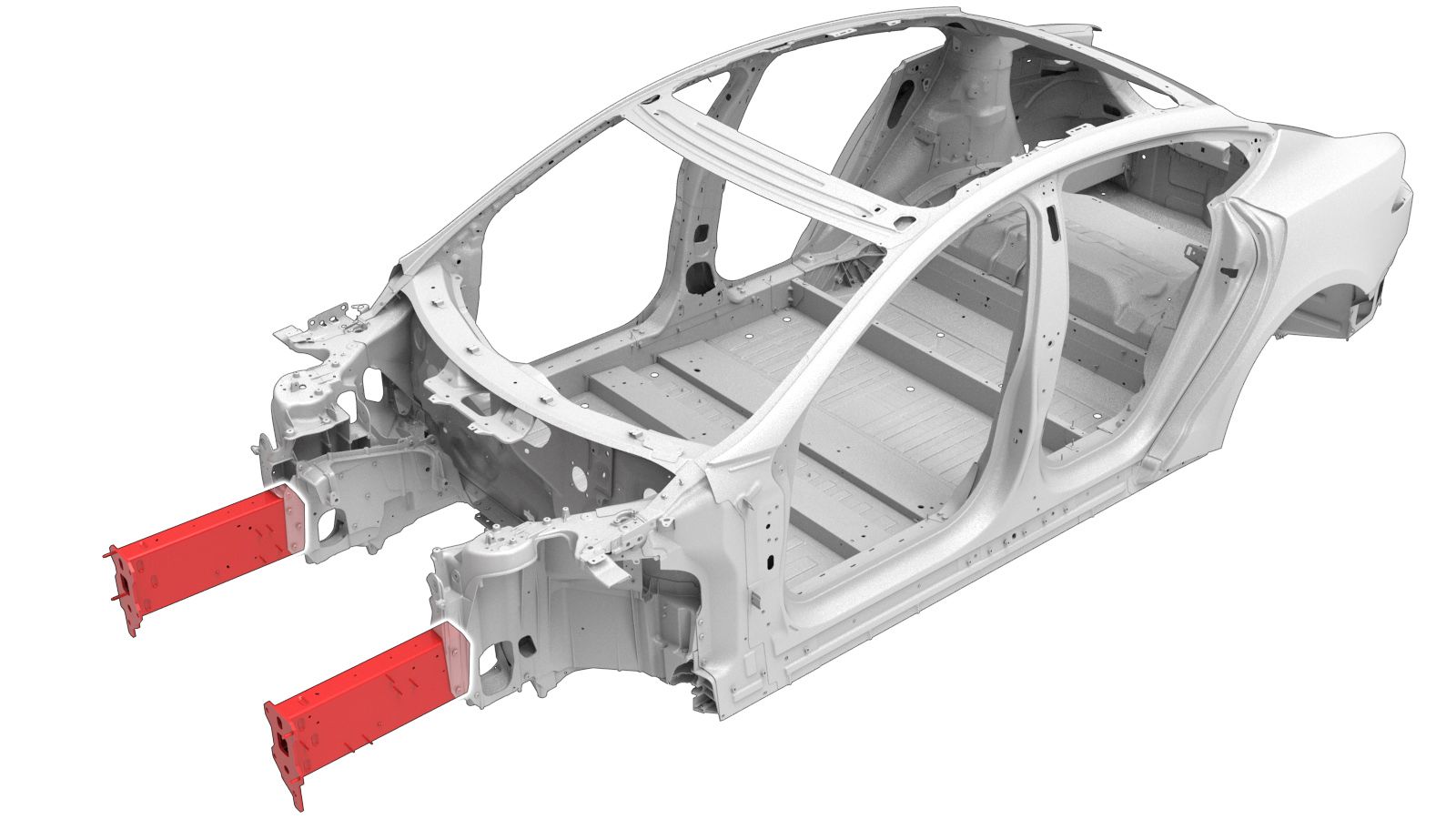

  14. Instale o item Calha dianteira da carroçaria.
  15. Instale o item Parte interior da caixa estrutural.
  16. Instale o item Soleira (completa).
  17. Instale o Suporte da dobradiça do capô.
  18. Realize quaisquer operações pós-reparação necessárias.
