Parte exterior do pilar B

Código de correção: 10100125902 10100126002 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

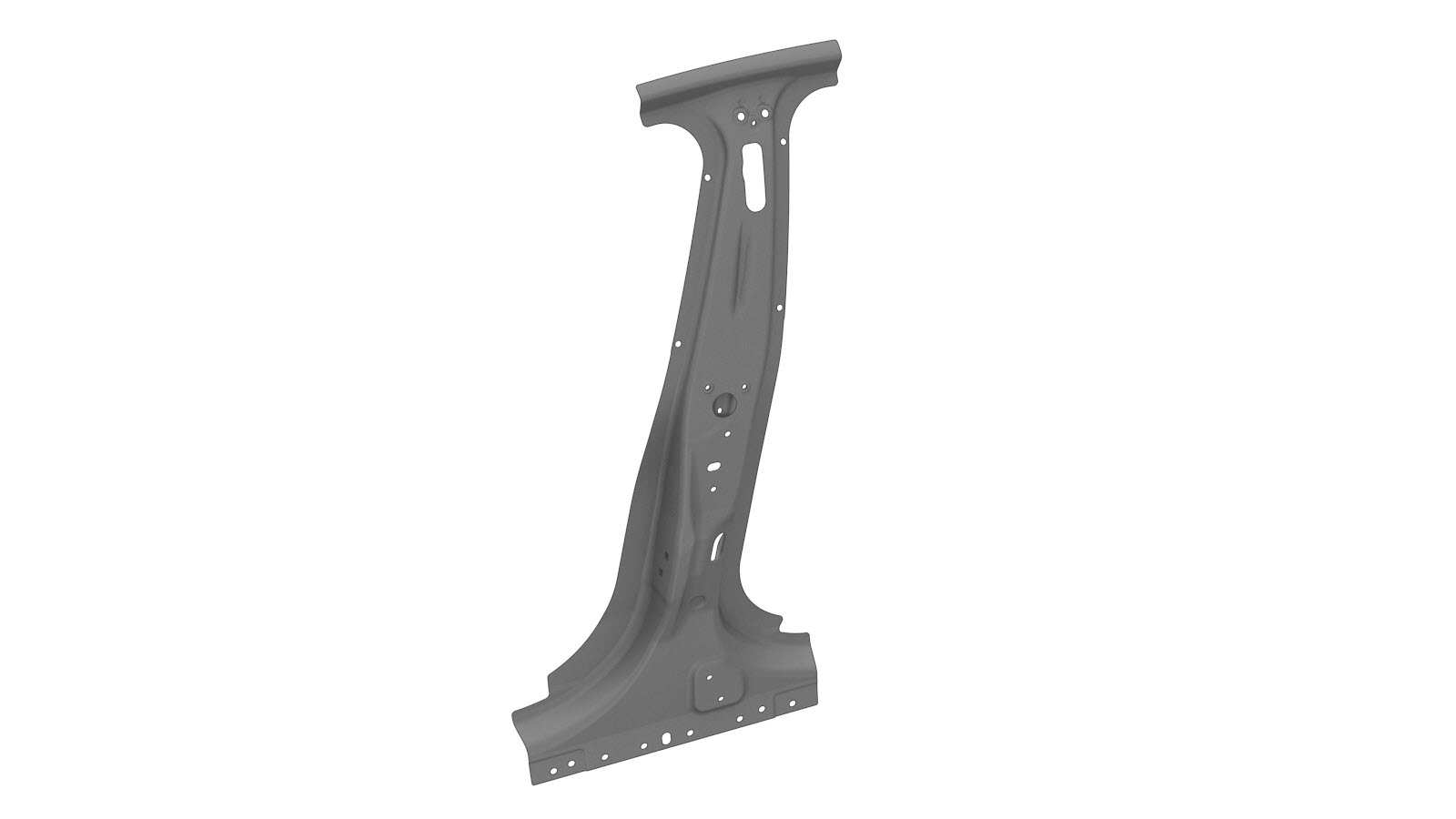

1 REINF ASY-B PILLAR OTR (Parte exterior do pilar B)
6 Rebite estrutural, 6,5 mm, médio
4 Rebite oco S68

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Remova a parte necessária de Parte lateral exterior da carroçaria (veículos construídos até 17 de fevereiro de 2022) para expor o componente subjacente a ser substituído.
  2. Retire o item Conjunto de rampa da placa.

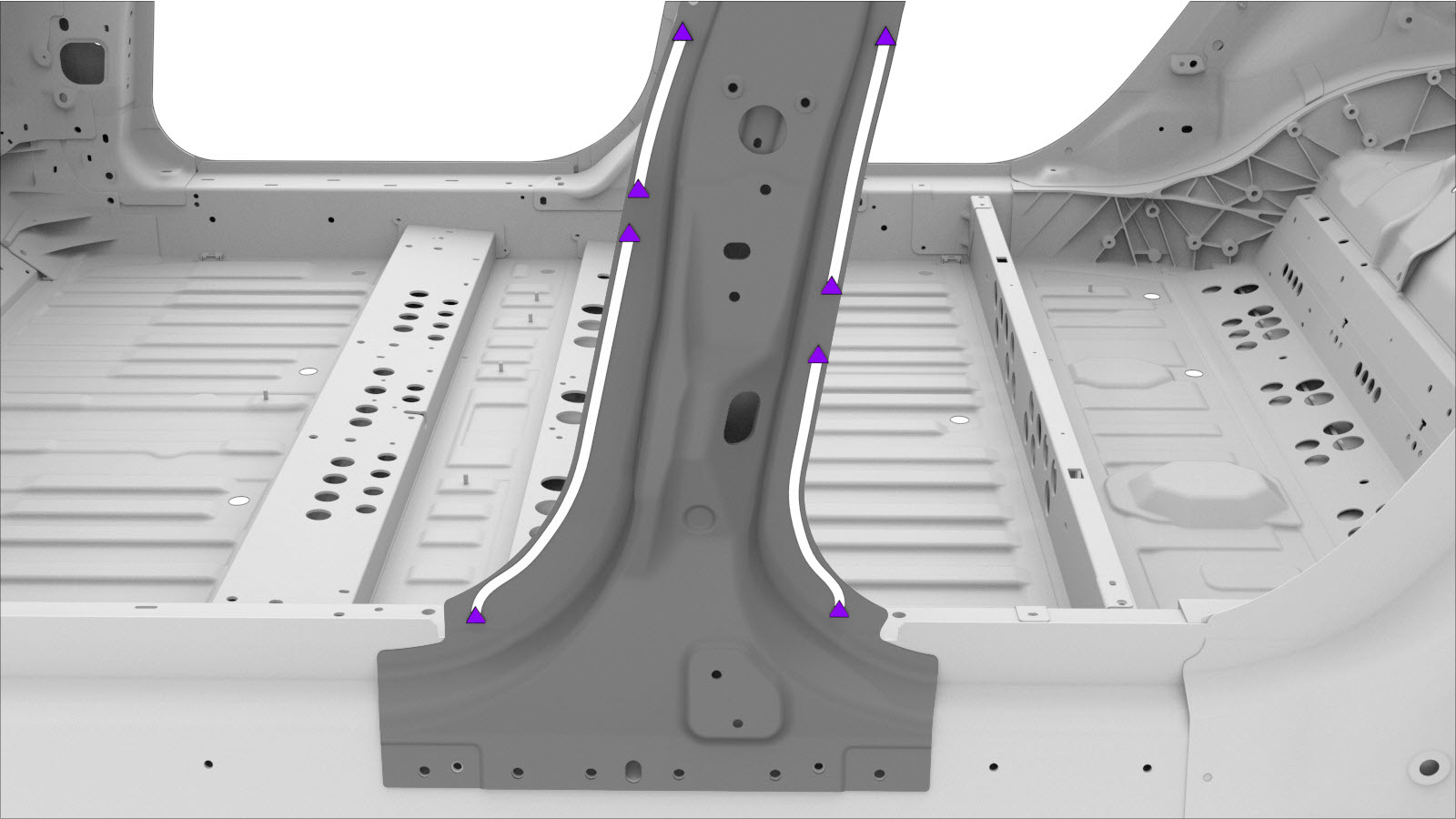

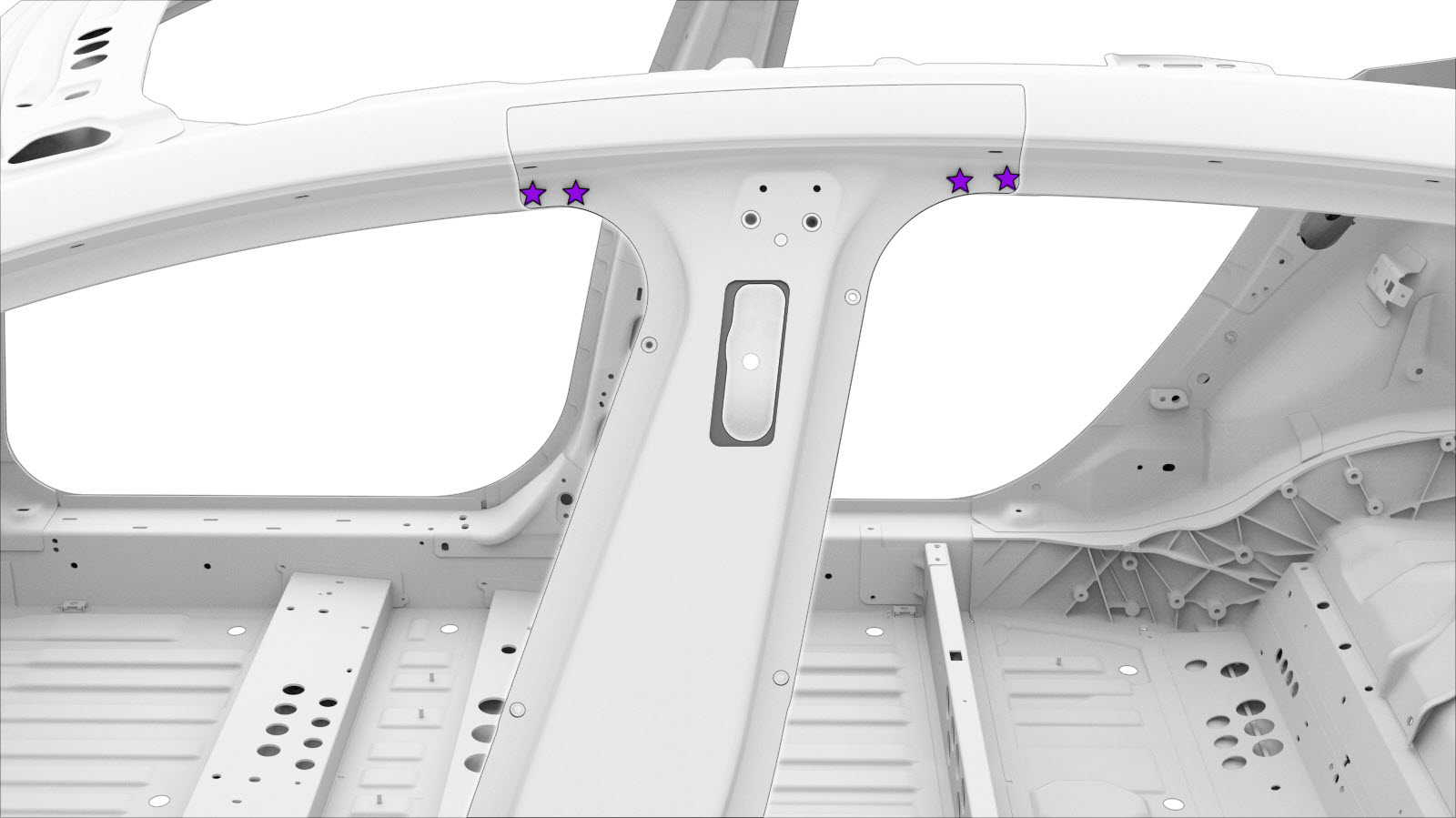

  3. Remova o componente original.
    ou soldaduras por pontos de fábrica

    ou SPR de fábrica

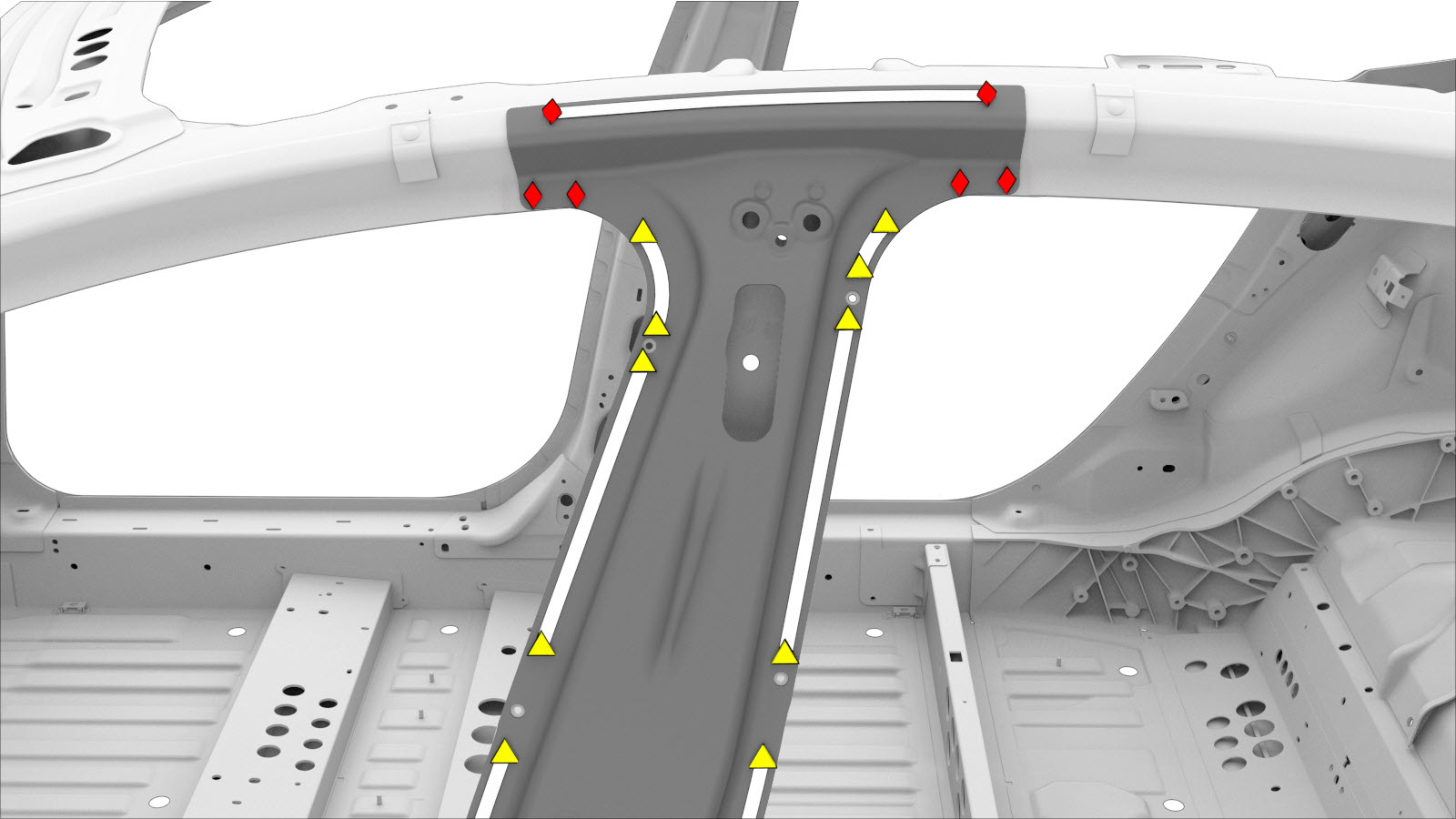

  4. Prepare a instalação.
    ou rebites estruturais, 6,5 mm, médios

    ou soldaduras por pontos de instalação

  5. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  6. Instale o novo componente ou componentes.

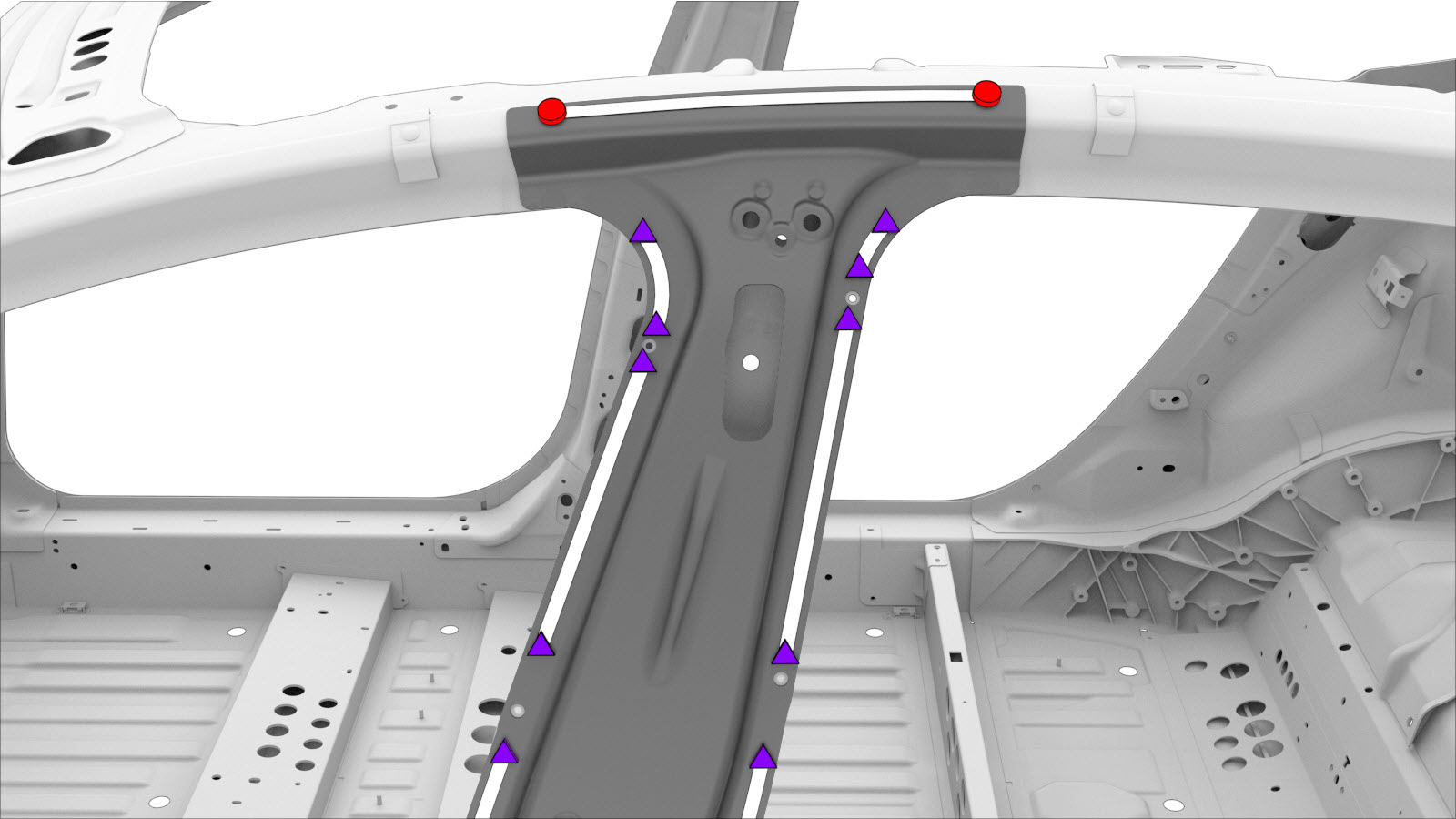

  7. Efetue a soldadura por pontos de resistência.
    ou soldaduras por pontos de instalação
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
  8. Instale o item Conjunto de rampa da placa.
  9. Instale a parte necessária do Parte lateral exterior da carroçaria (veículos construídos até 17 de fevereiro de 2022) removida para expor o componente a ser substituído.
  10. Instale os fixadores, conforme indicado.
    ou rebites ocos, S68
  11. Realize quaisquer operações pós-reparação necessárias.
