2024-07-12

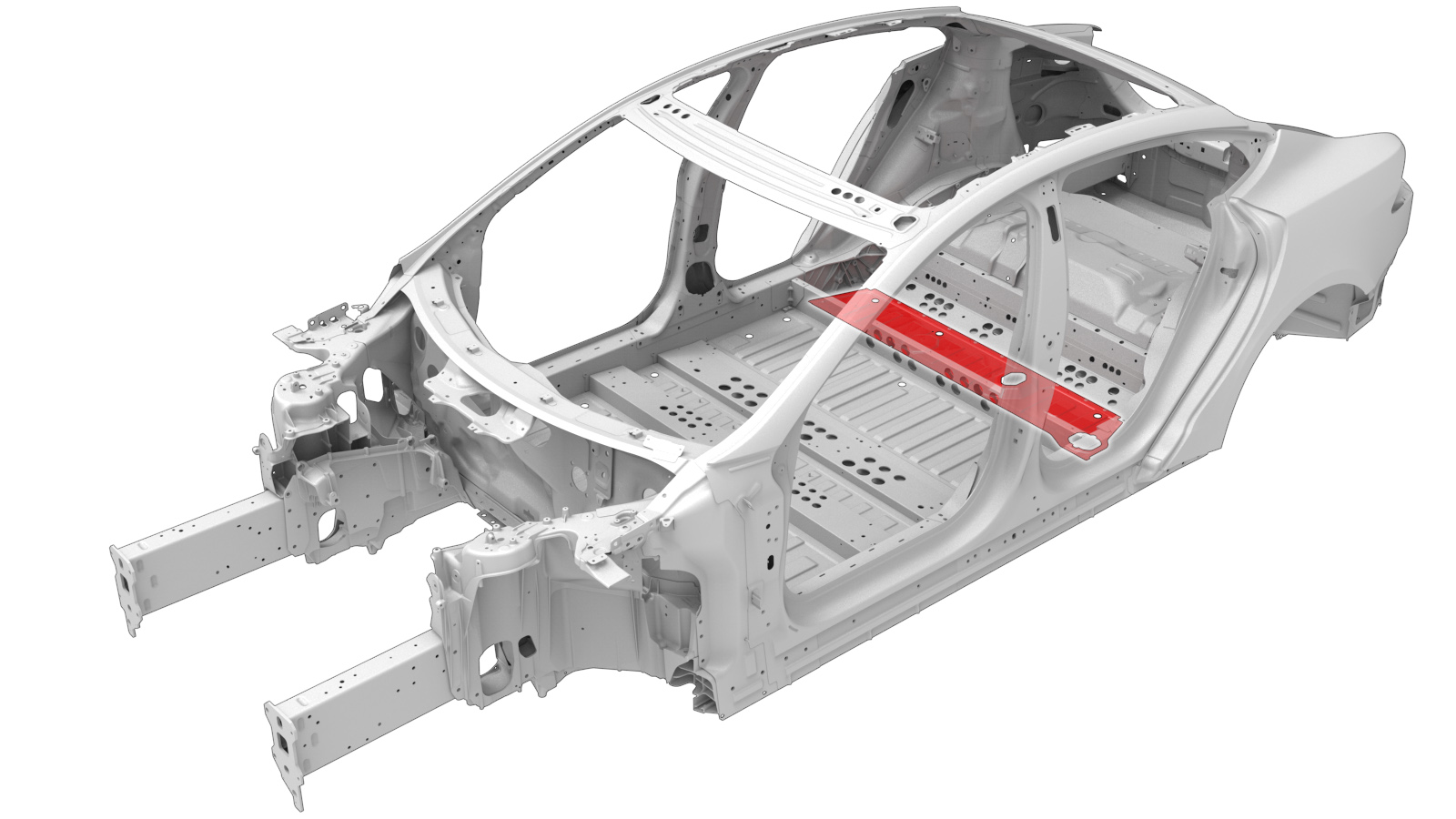

Piso do banco da segunda fila

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

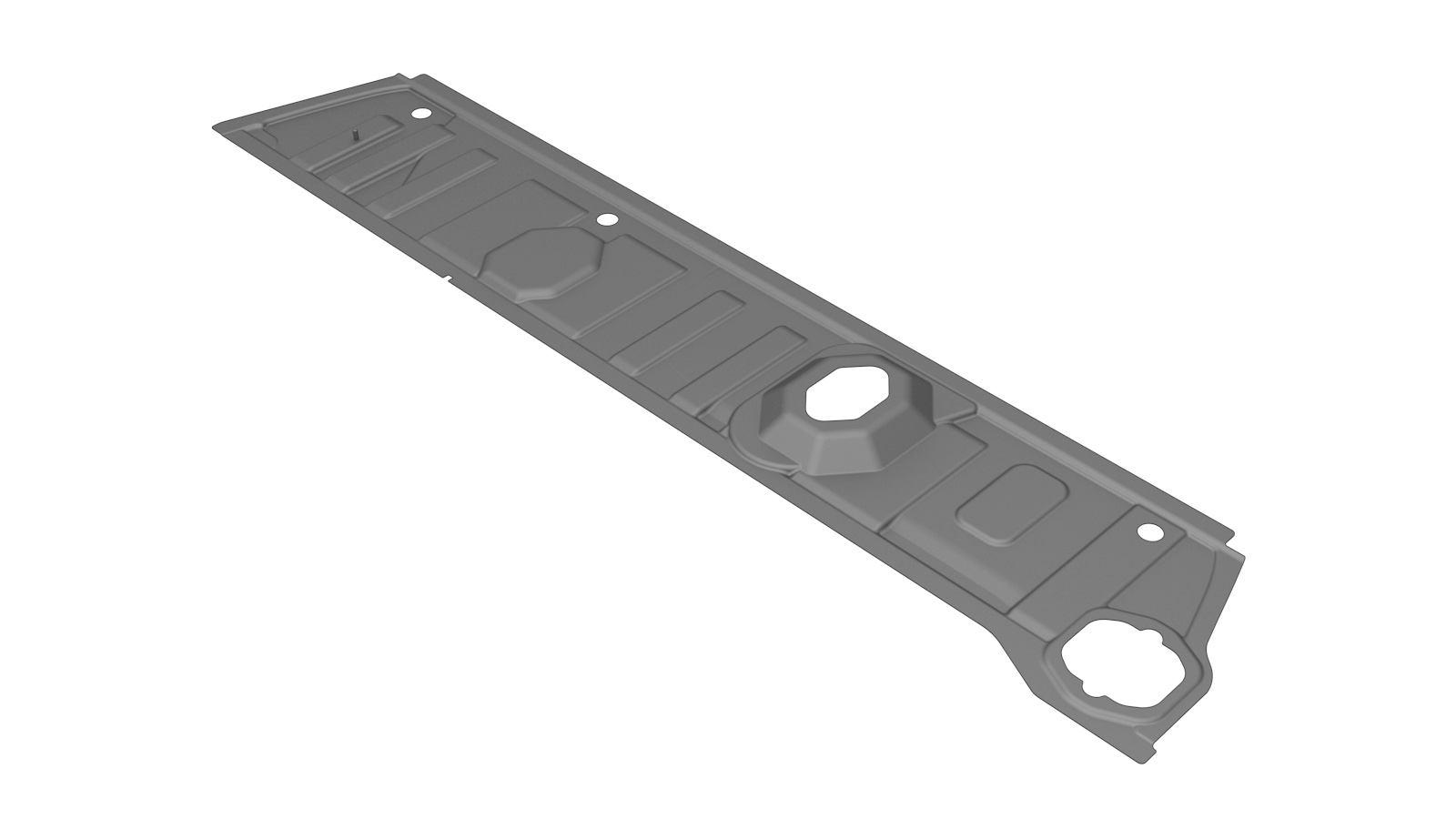

1	ASY - PNL RR SEAT FLOOR MS (Piso dos bancos da segunda fila)
13	Rebite embutido, 4,8 mm, comprido
1	Rebite embutido estrutural, 6,5 mm

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

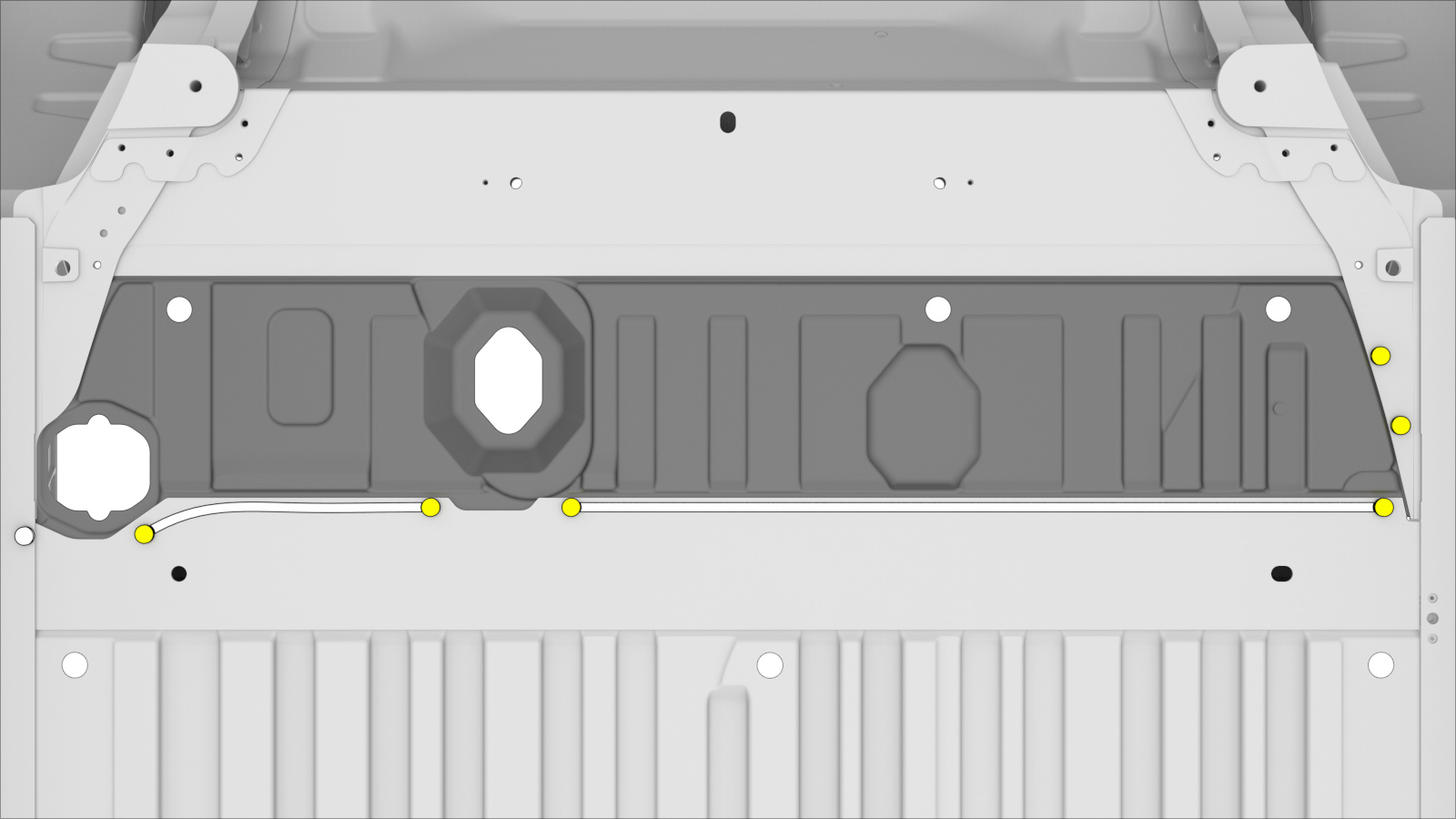

Remova o componente original.
ou soldaduras por pontos de fábrica
ou SPR de fábrica

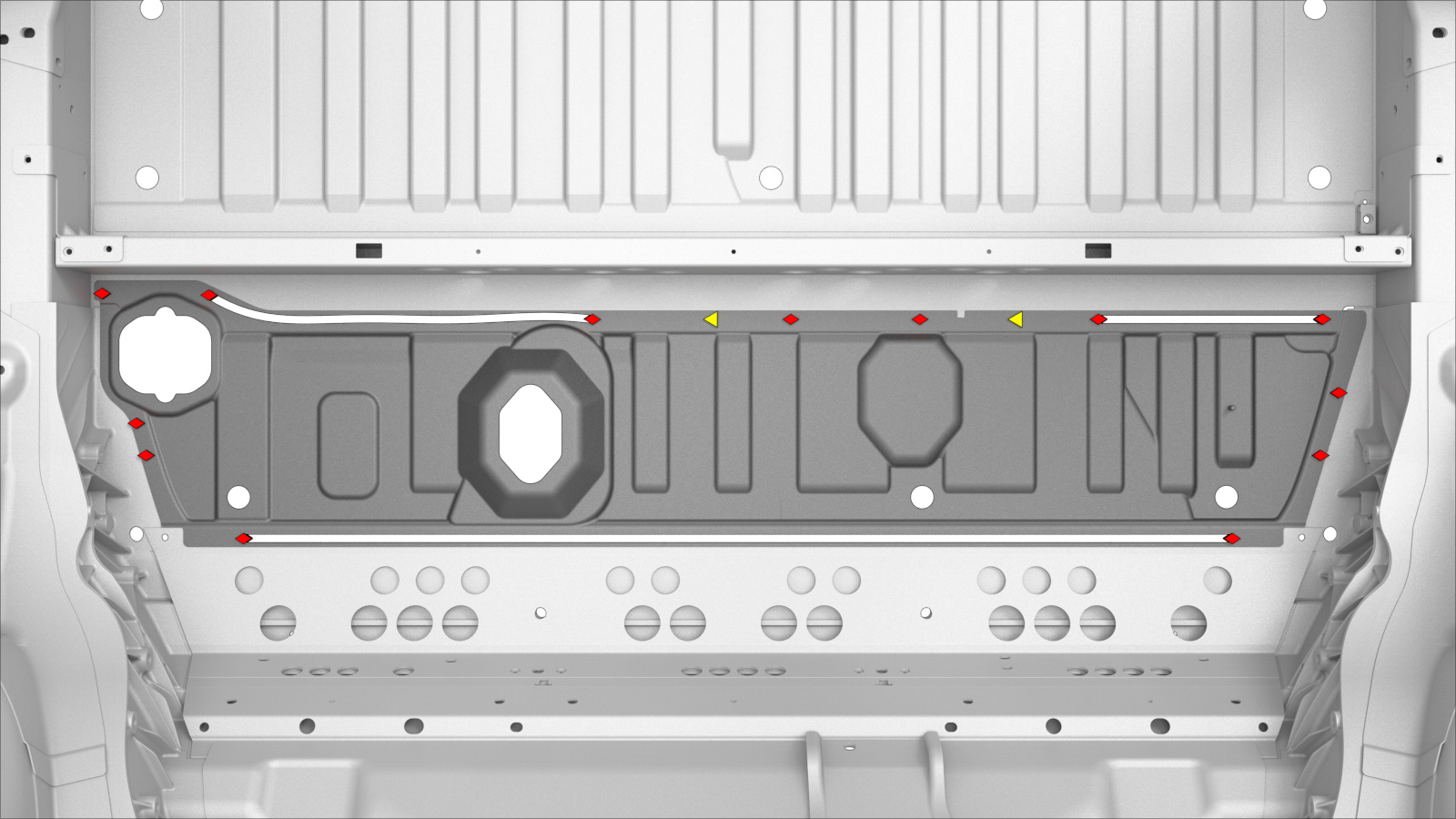

Prepare a instalação.
ou rebites embutidos, 4,8 mm, compridos
ou rebites embutidos estruturais, 6,5 mm
ou rebites de soldadura de alumínio
Nota

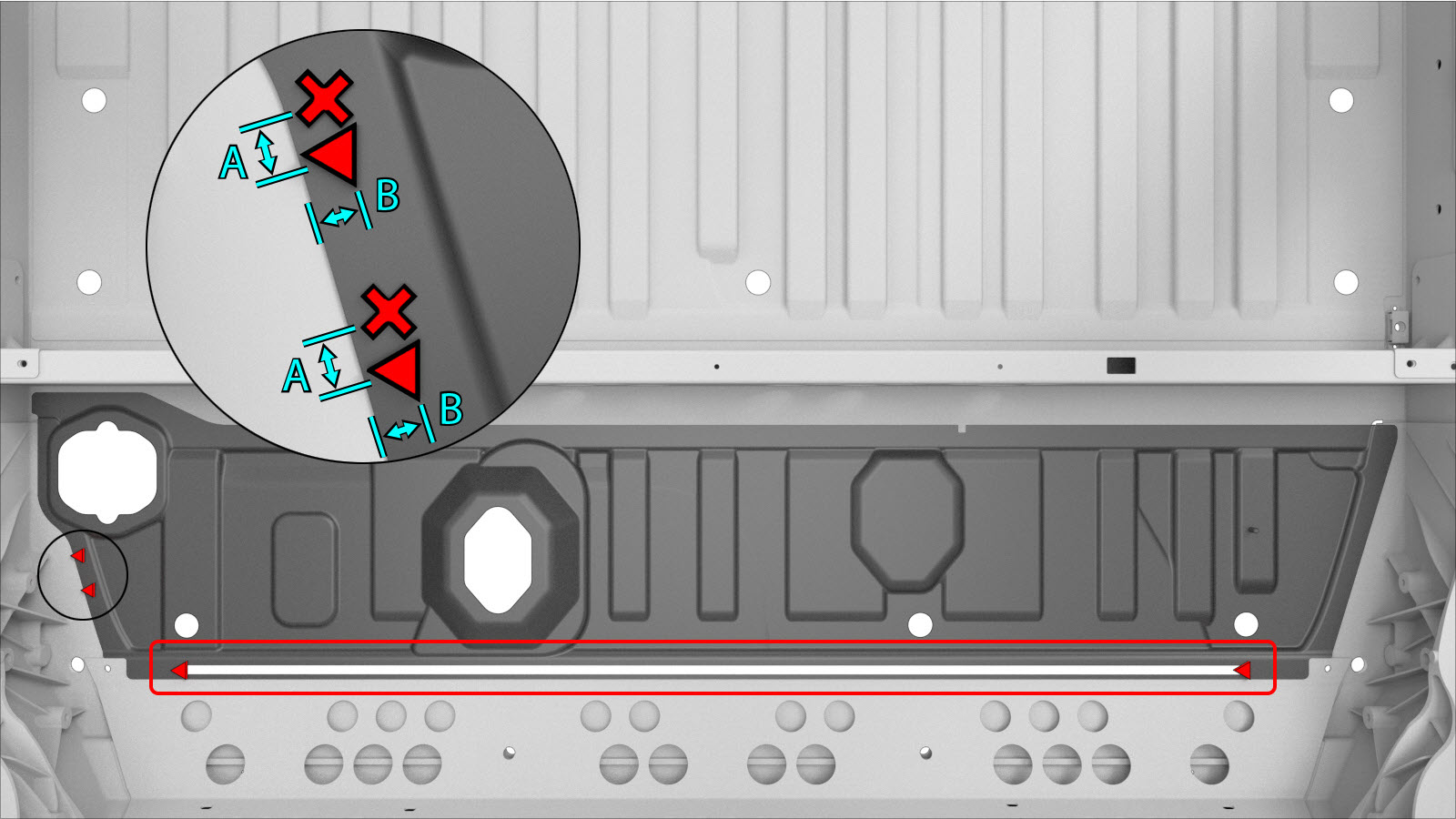

Na área destacada a vermelho, cada rebite de soldadura que substitui um SPR deve ficar 10 mm à esquerda do orifício onde o SPR se encontrava.
- A = 10 mm.
- B = 7 mm.
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Efetue a soldadura GMA.
ou rebites de soldadura de alumínio
Aviso
A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.

Aviso
Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.

CUIDADO
Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.

Nota
antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
Vede todos os orifícios onde estavam instalados SPR, utilizando vedante para juntas.

Nota
Agora, em vez dos SPR, são utilizadas rebites de soldadura de alumínio para instalar o painel do piso, pelo que é necessário vedar os orifícios onde estavam os SPR.
Realize quaisquer operações pós-reparação necessárias.
