Conjunto do pilar articulado

Informação sobre a reparação

Qualquer secção individual ou combinação de secções do conjunto de pilar articulado pode ser substituída, desde que as linhas de corte de referência da secção Descrições das secções do conjunto de pilar articulado deste documento sejam respeitadas.
Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.

Lista de peças


Quantidade	Descrição	Imagem/Notas
1 – se substituir o conjunto completo; 2 – se substituir uma secção	PNL, PANEL-HINGE PILLAR (Pilar articulado)
2	Rebite estrutural de resistência elevada, 6,5 mm
5	Rebite oco S38
2	Rebite oco S58
10	Rebite oco S48
4	Rebite oco S68
1	Parafuso, BOLT,HF,M6-1.0x21[88],G1009[B],MAT	Número de peça Tesla 1139785-00-A.
2	Parafuso, T2000,M8x1.25-28,CF,[88],G1009	Número de peça Tesla 1621839-00-B.
3	Parafuso, BOLT,HH,M8-1.25x27,[109],G0110,M	Número de peça Tesla 1621820-00-A.
2	Parafuso, cabeça Torx , BOLT,HF,M6x16,[109],G0109,ADH,MAT	Número de peça Tesla 1137934-00-C.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Descrições das secções do conjunto de pilar articulado


Seccionamento do conjunto de pilar articulado

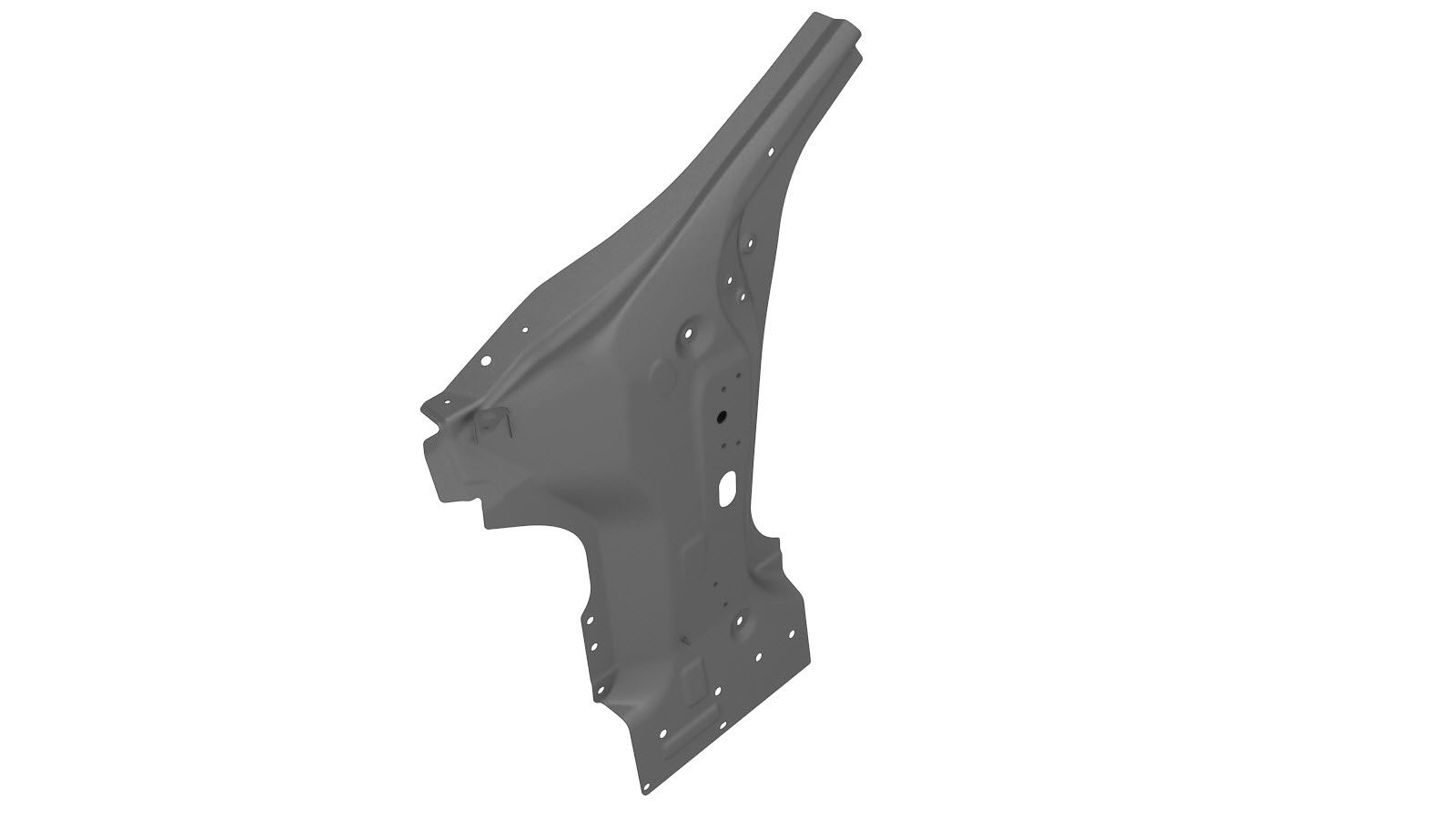

O conjunto de pilar articulado (apresentado abaixo) é um componente individual e pode ser substituído como uma reparação individual:

Em alternativa, em vez de substituir o conjunto de pilar articulado completo, é possível substituir a área superior ou a área inferior do conjunto de pilar articulado utilizando secções do componente conjunto de pilar articulado e as linhas de corte descritas neste documento.

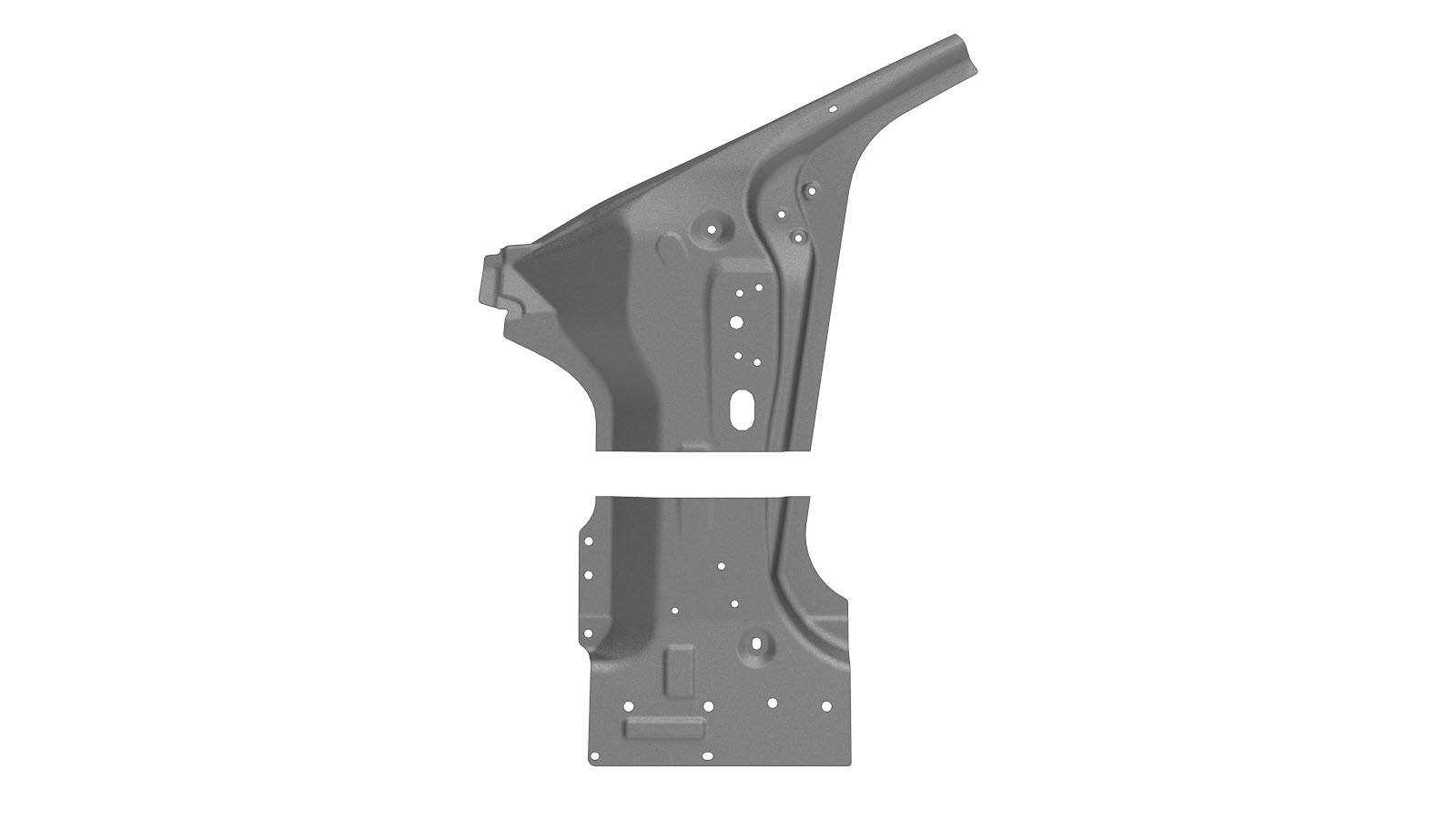

Secções do conjunto de pilar articulado

Procedimento de reparação

Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.
Se substituir uma secção do conjunto de pilar articulado: Corte o primeiro conjunto de pilar articulado novo conforme indicado abaixo para criar o novo componente.
Linha de corte

Ponto/linha de referência
- A = 121 mm
- B = 91 mm

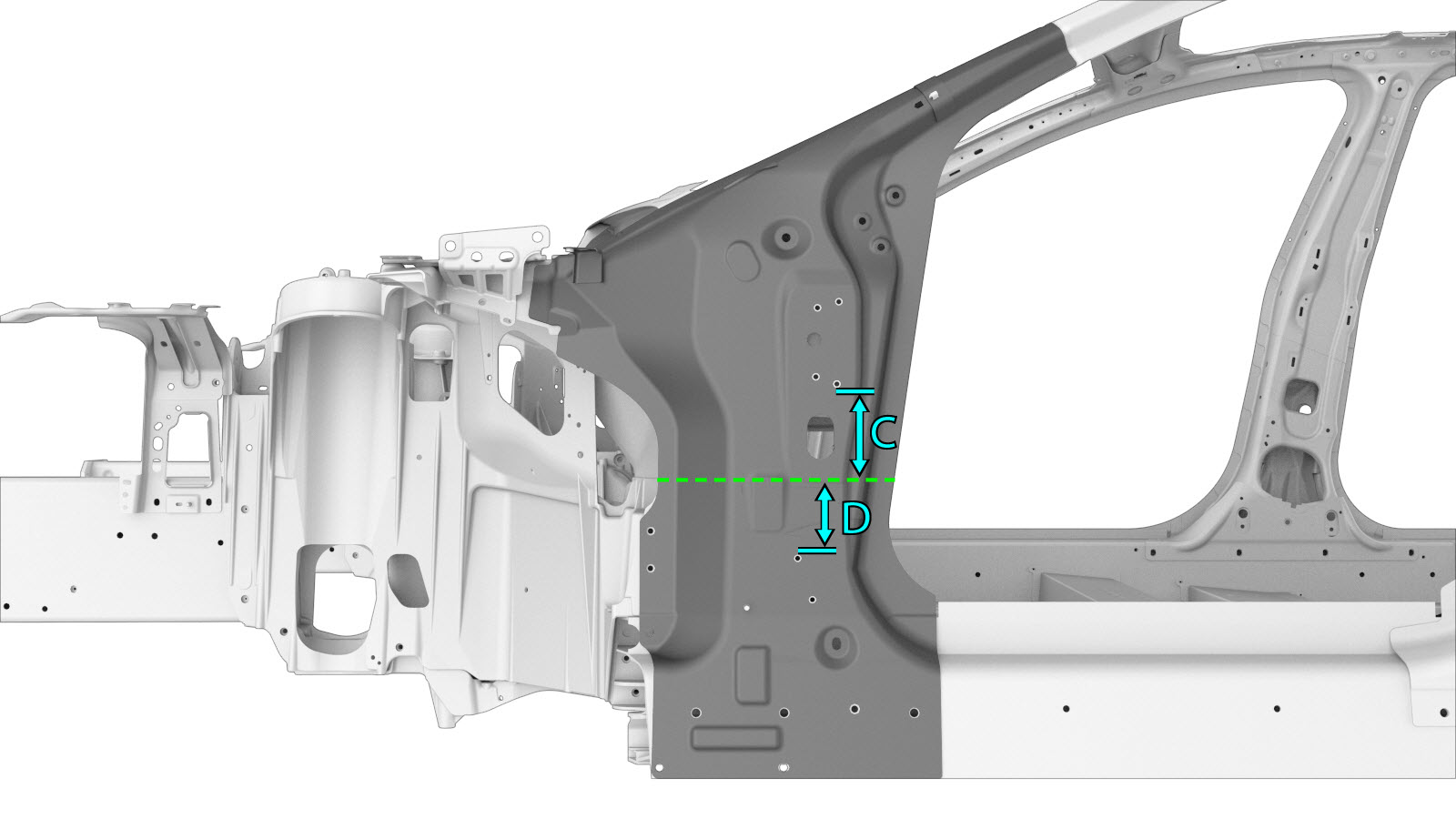

Se substituir uma secção do conjunto de pilar articulado: Marque a linha de corte da secção no conjunto de pilar articulado.
Linha de corte

Ponto/linha de referência
- C = 121 mm
- D = 91 mm

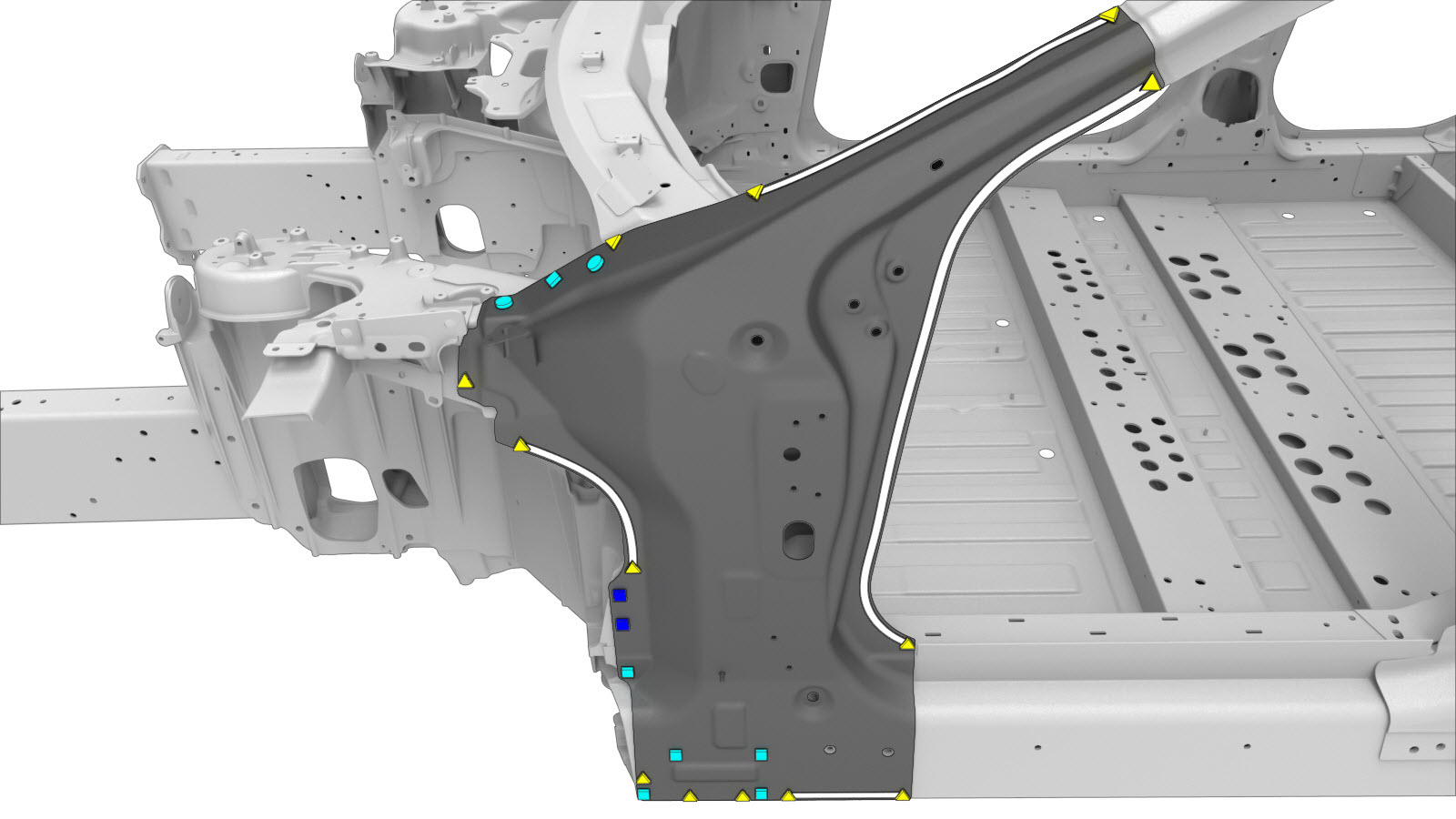

Remova o componente original.

Nota
Se substituir uma secção do conjunto de pilar articulado: Retire apenas os fixadores da secção a ser substituída.

ou soldaduras por pontos de fábrica

ou rebites estruturais de fábrica

ou parafusos

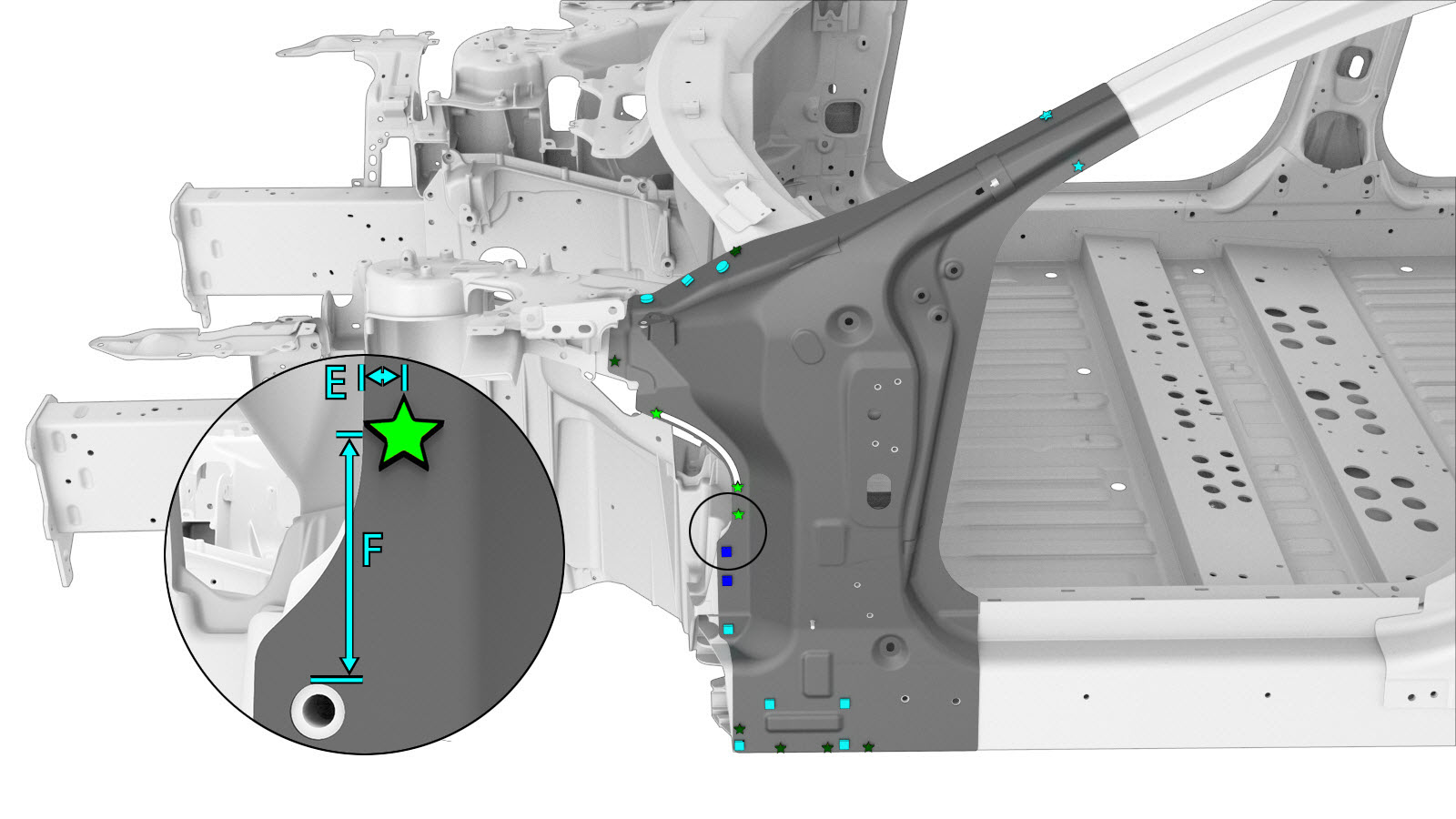

Prepare a instalação.
ou rebites estruturais de resistência elevada, 6,5 mm

ou rebites ocos, S48
ou rebites ocos, S38
- E = 9 mm
- F = 66 mm
ou rebites ocos, S58

ou parafusos

ou parafuso, cabeça Torx

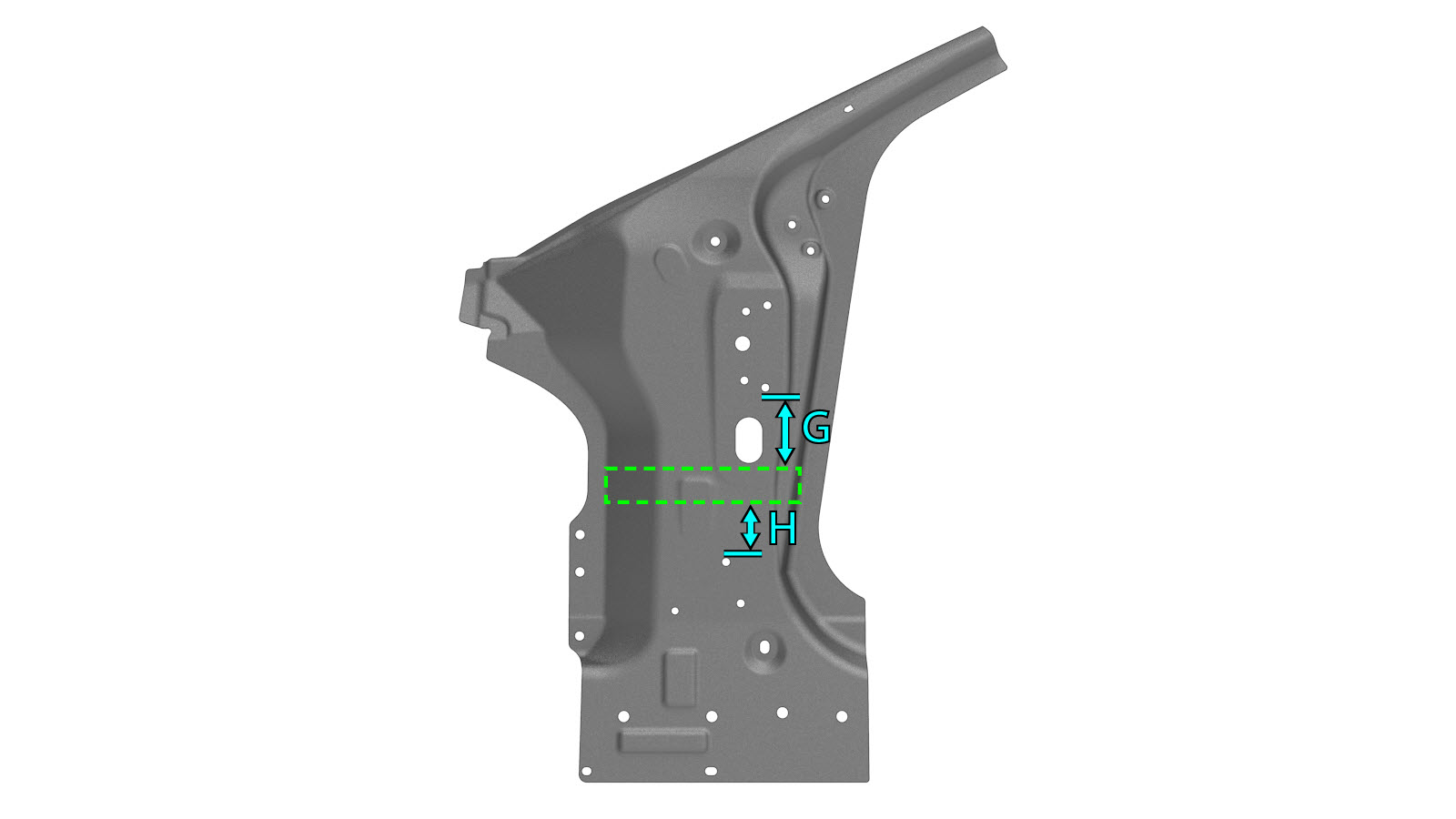

Se substituir uma secção do conjunto de pilar articulado: Corte o segundo conjunto de pilar articulado novo conforme indicado abaixo para criar uma chapa de apoio.
Linha de corte

Ponto/linha de referência
- G = 101 mm
- H = 71 mm
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Aperte os parafusos da seguinte forma:
- Parafuso M8 Torx, número de peça 1621839-00-B: 30 Nm
- Parafuso M8x27 de cabeça sextavada, número de peça 1621820-00-A: 24 Nm
- Parafuso M6x16 de cabeça sextavada, número de peça 1137934-00-C: 8 Nm
- Parafuso M6x21 de cabeça sextavada, número de peça 1139785-00-A: 10 Nm
Se substituir uma secção do conjunto de pilar articulado, efetue a soldadura GMA na junção de topo entre as secções.

Aviso
Não solde o painel onde este entrar em contacto direto com os painéis de resistência elevada que se encontram por baixo. O calor da soldadura pode enfraquecer a resistência da estrutura de aço de alta resistência subjacente.

Aviso
A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.

Aviso
Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.

Aviso
Antes da soldadura GMA, certifique-se de que o adesivo estrutural está seco ao toque. Se o adesivo estrutural não estiver seco ao toque antes da soldadura GMA, a resistência da cola do adesivo pode ficar comprometida.

CUIDADO
Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.

Nota
antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.

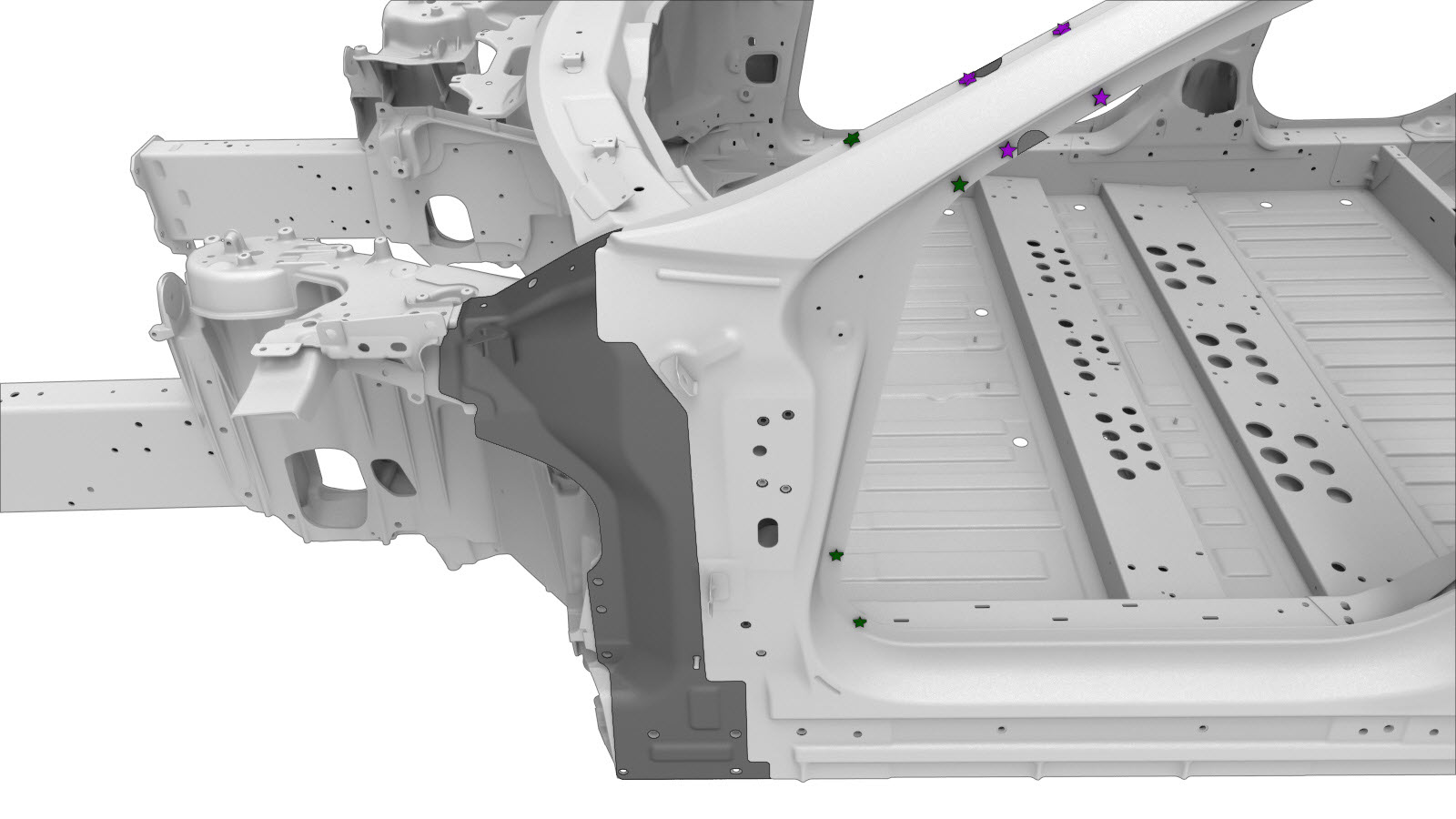

Instale a parte necessária do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
Instale os fixadores, conforme indicado.

ou rebites ocos, S48

ou rebites ocos, S68
Realize quaisquer operações pós-reparação necessárias.
