Conjunto do painel traseiro (veículos construídos até 21 de maio de 2024)

Código de correção: 10101821902 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

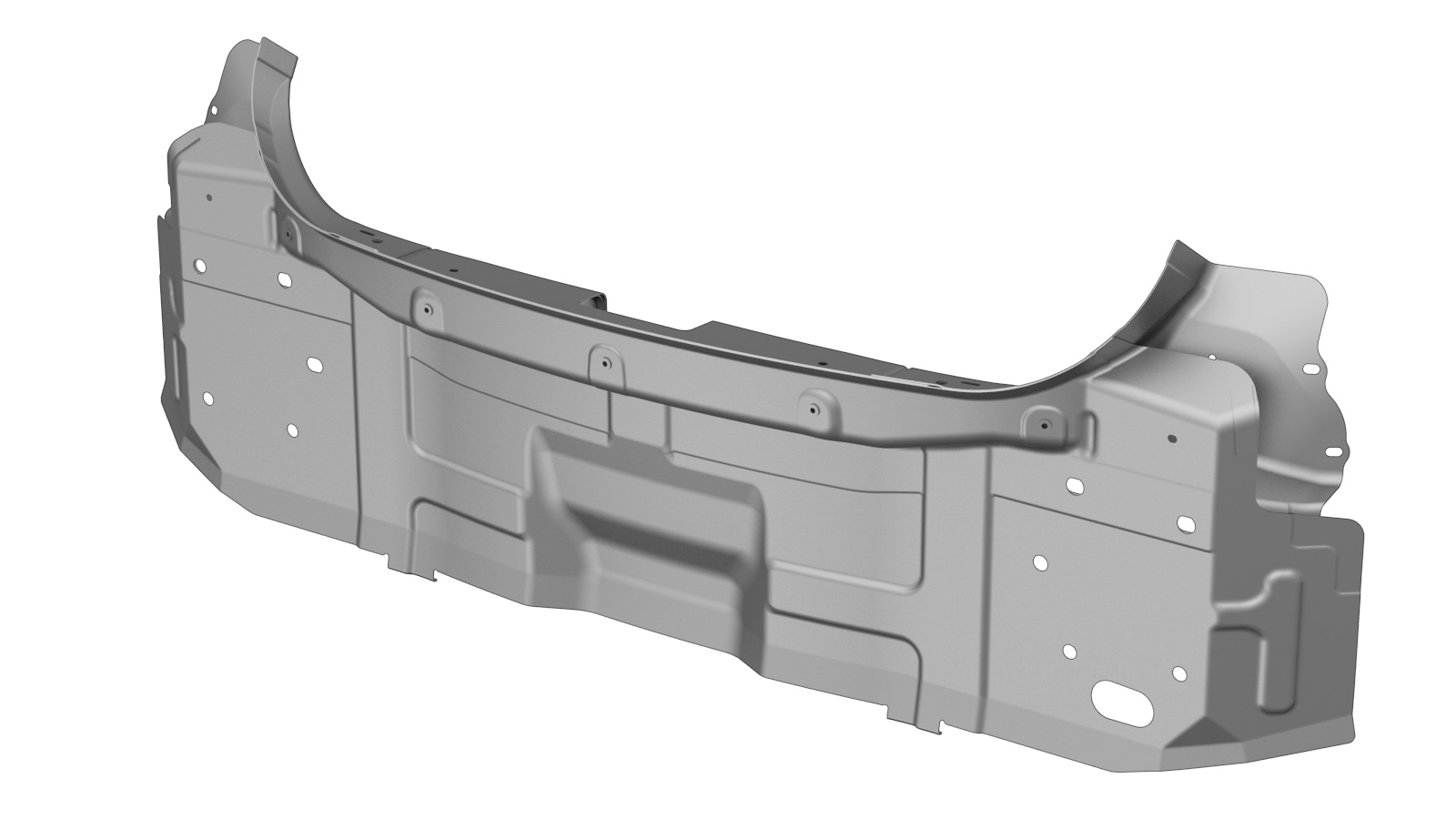

1 REAR CLOSEOUT PANEL ASSEMBLY (Conjunto do painel traseiro)
37 Rebite de cabeça redonda estrutural, 6,5 mm
4 Rebite oco S38
8

Parafuso , HF,M10-1.5x30,[109],ZNFL,SMAT

 Número de peça Tesla 1111151-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

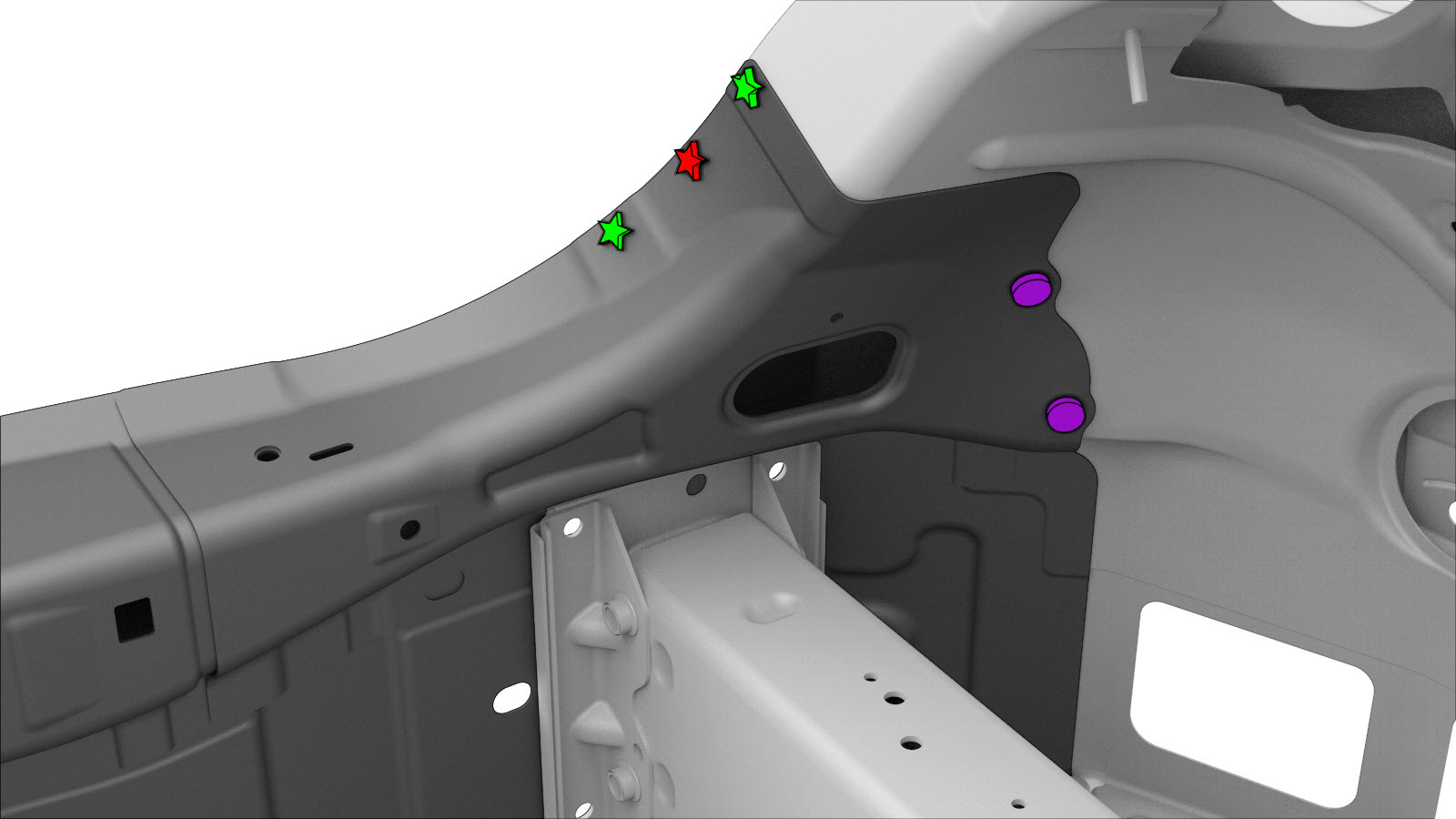

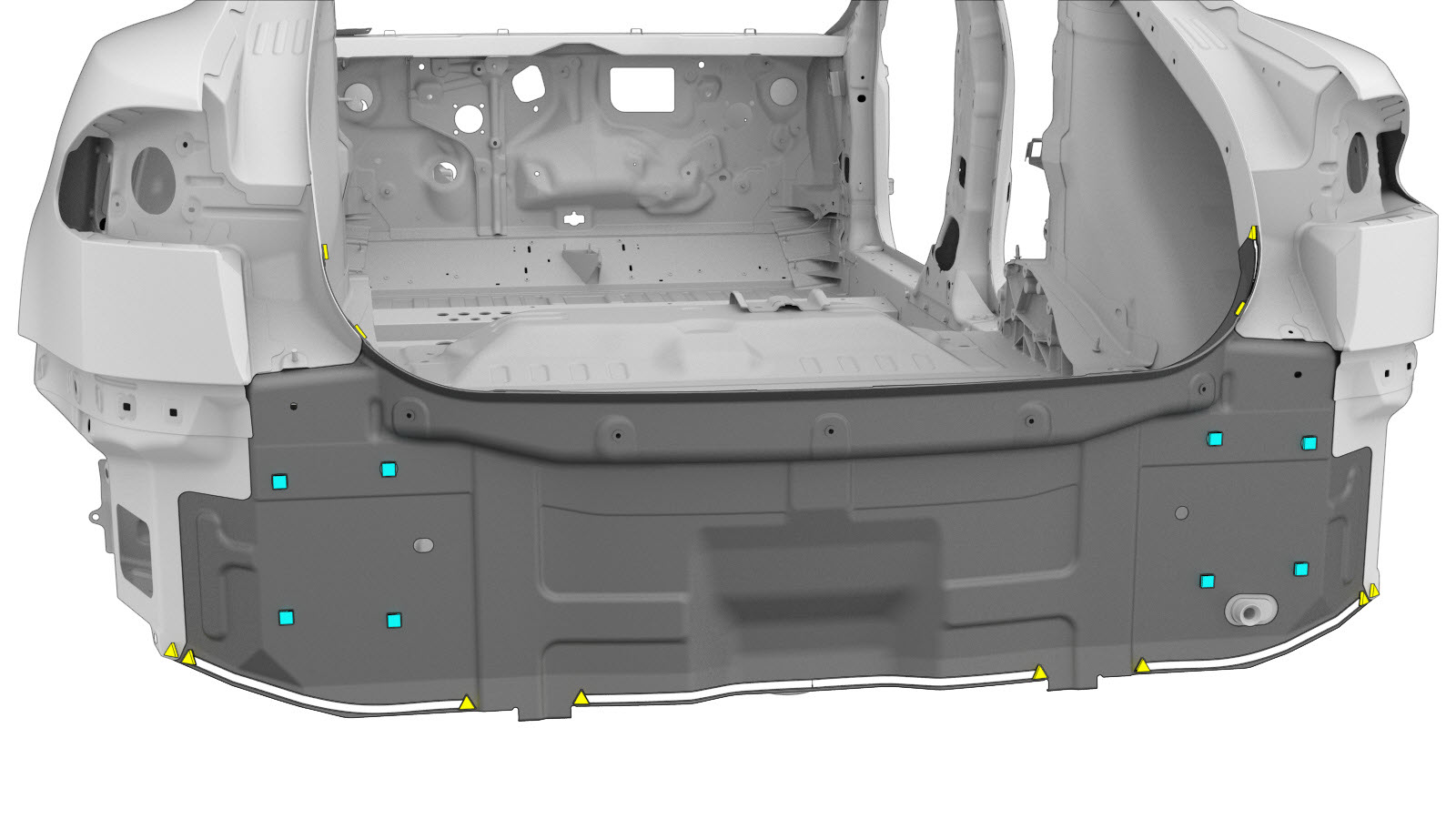

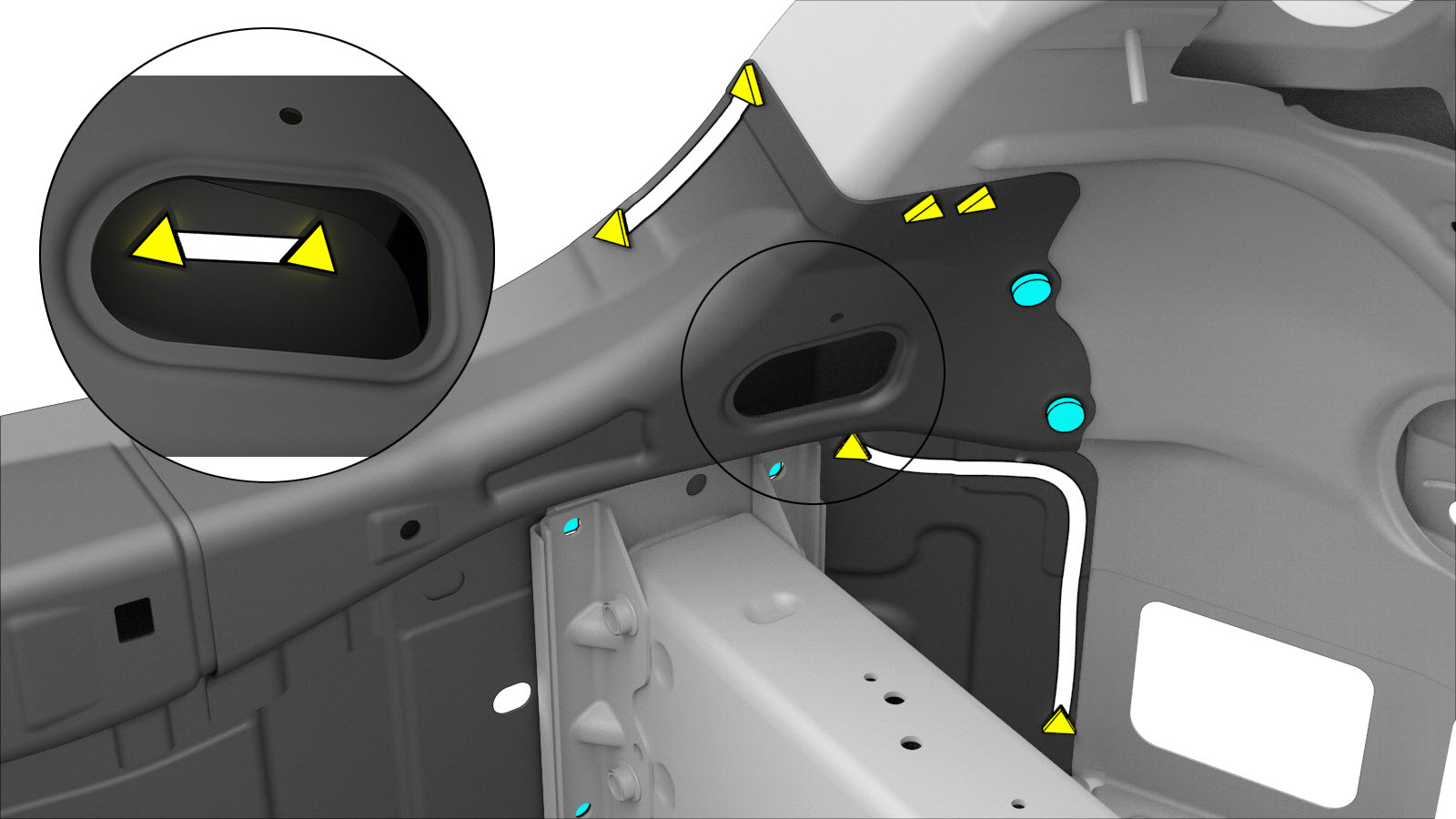

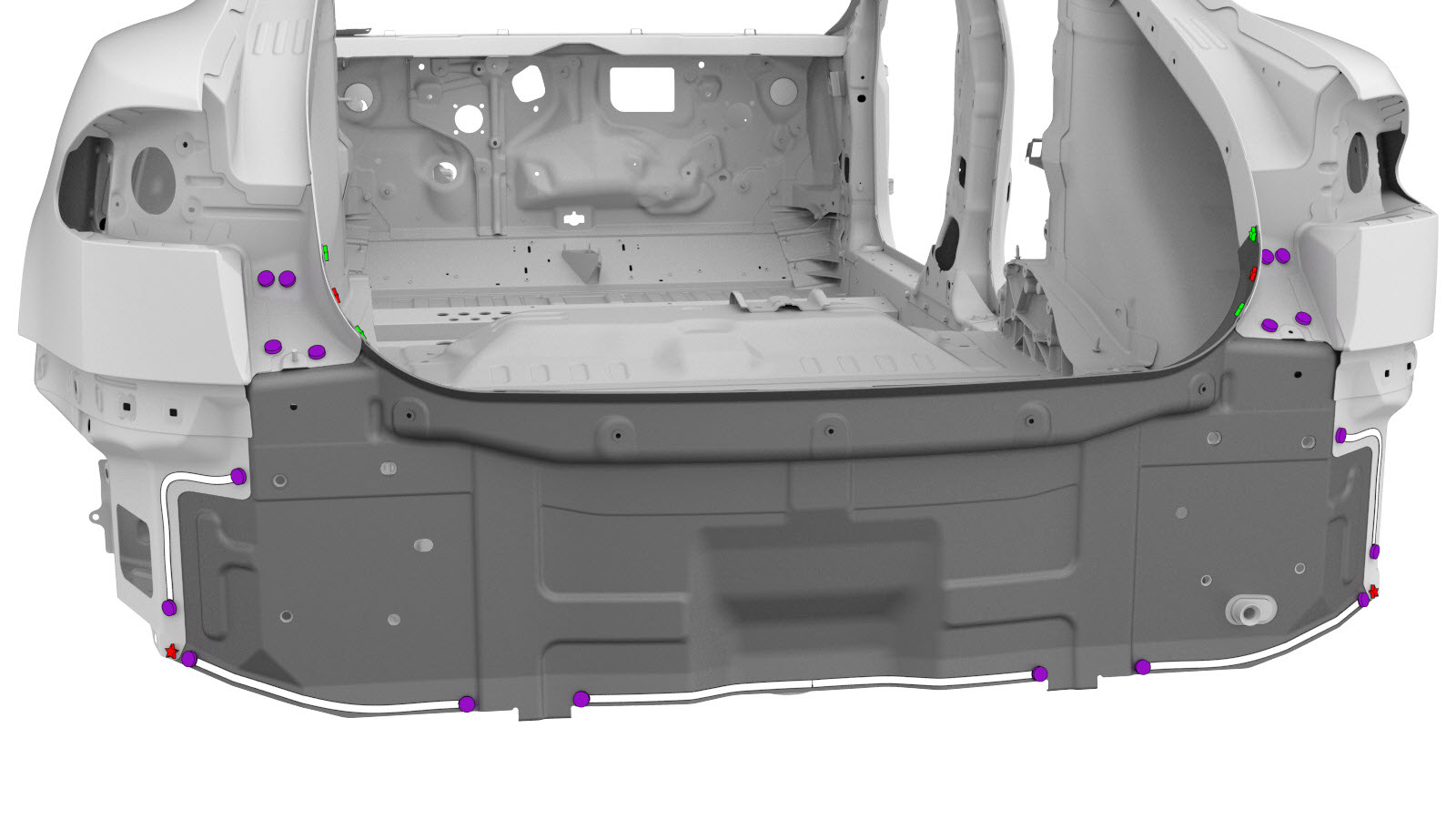

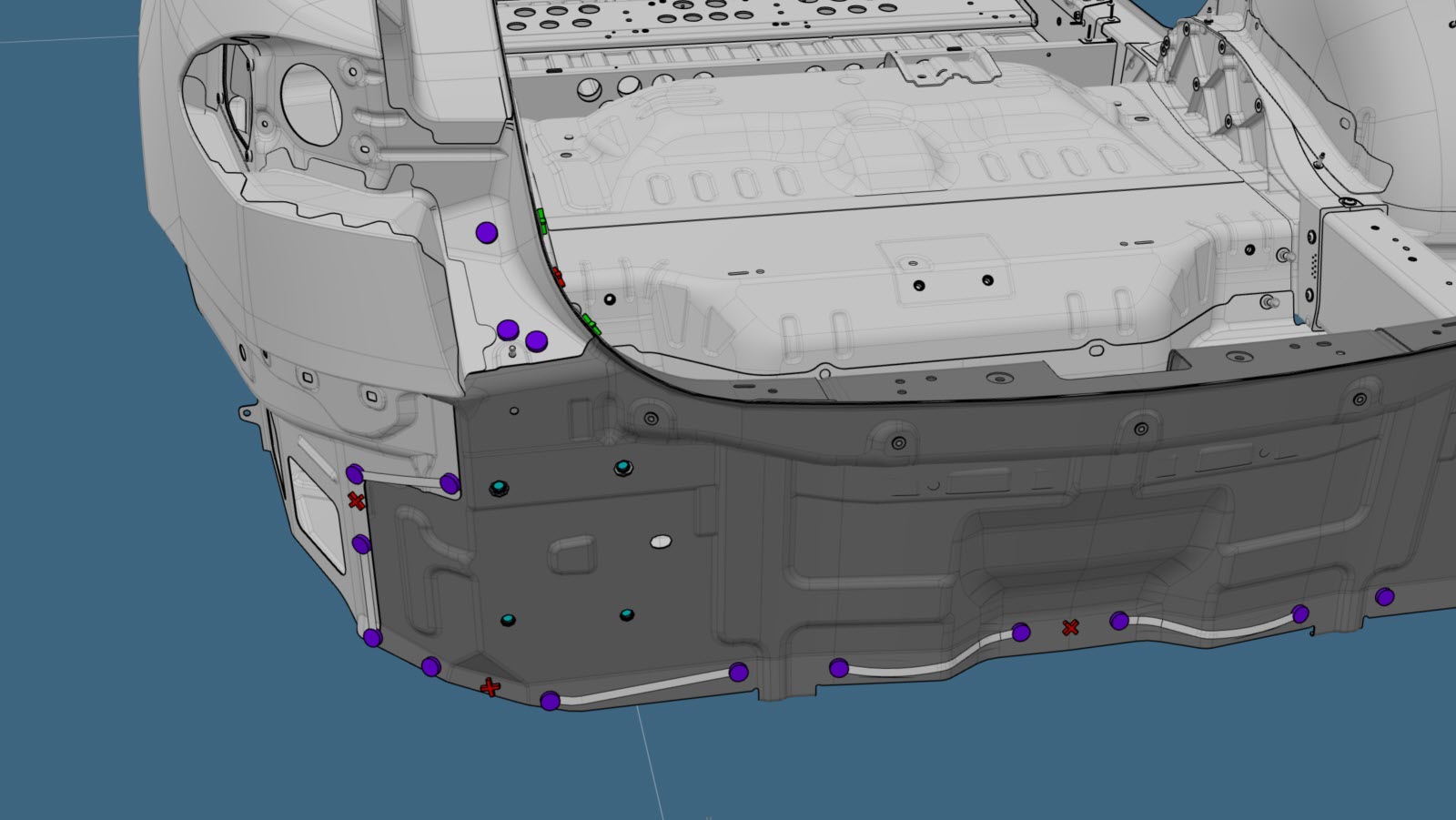

  1. Remova o componente original.
    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

    ou soldaduras por pontos de fábrica

    ou rebites estruturais de fábrica

    ou SPR de fábrica

    ou parafusos

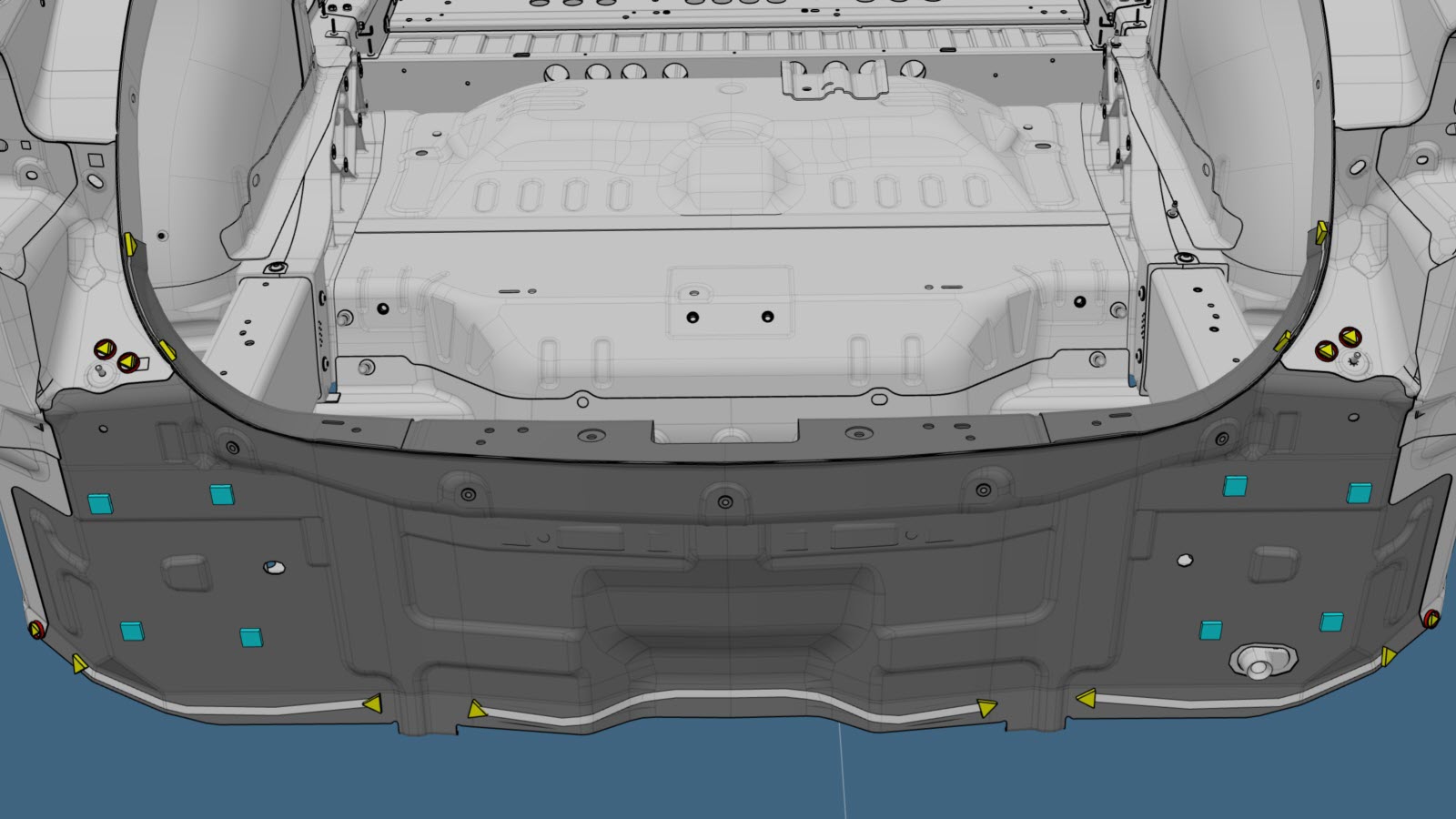

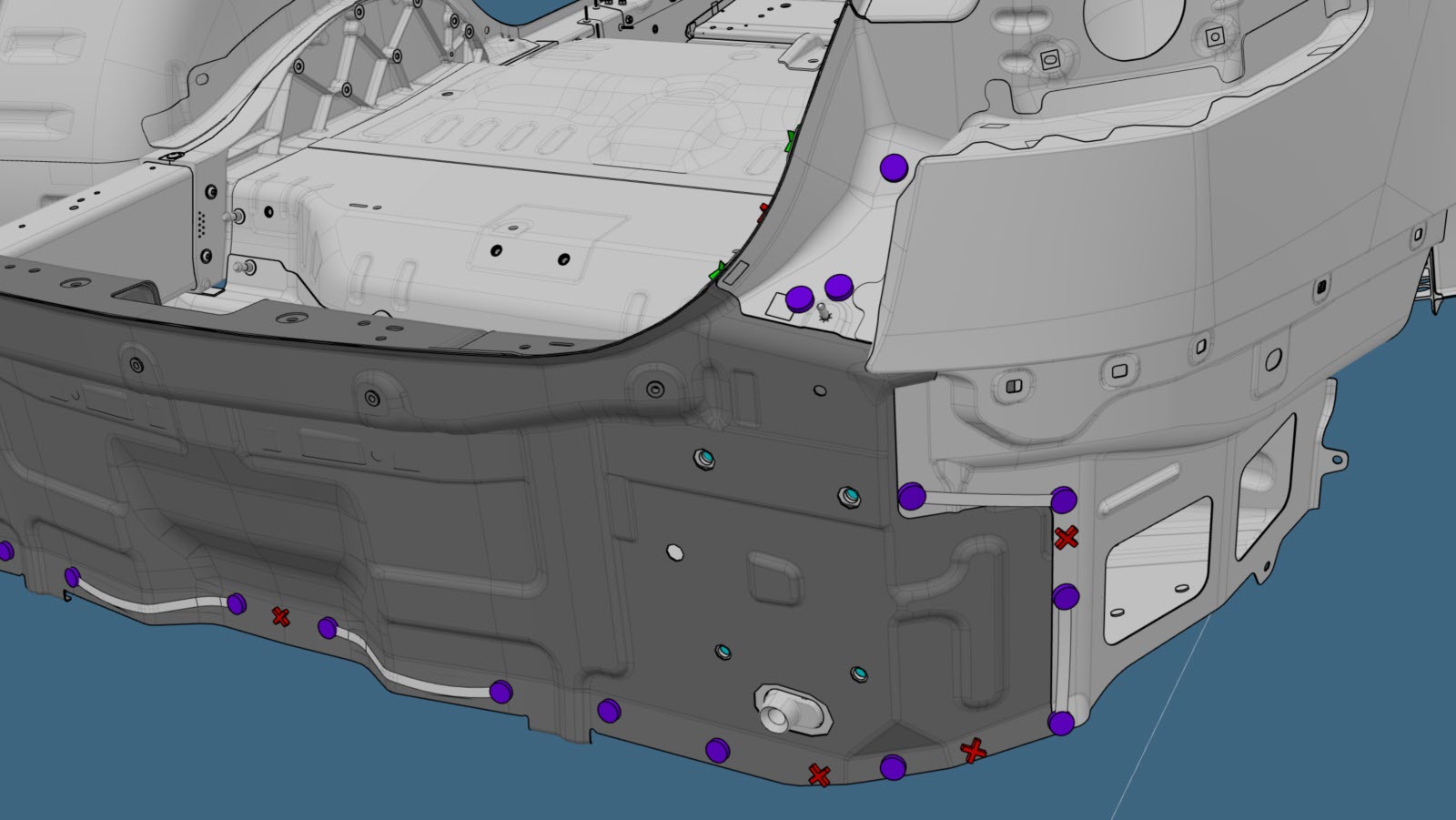

  2. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota

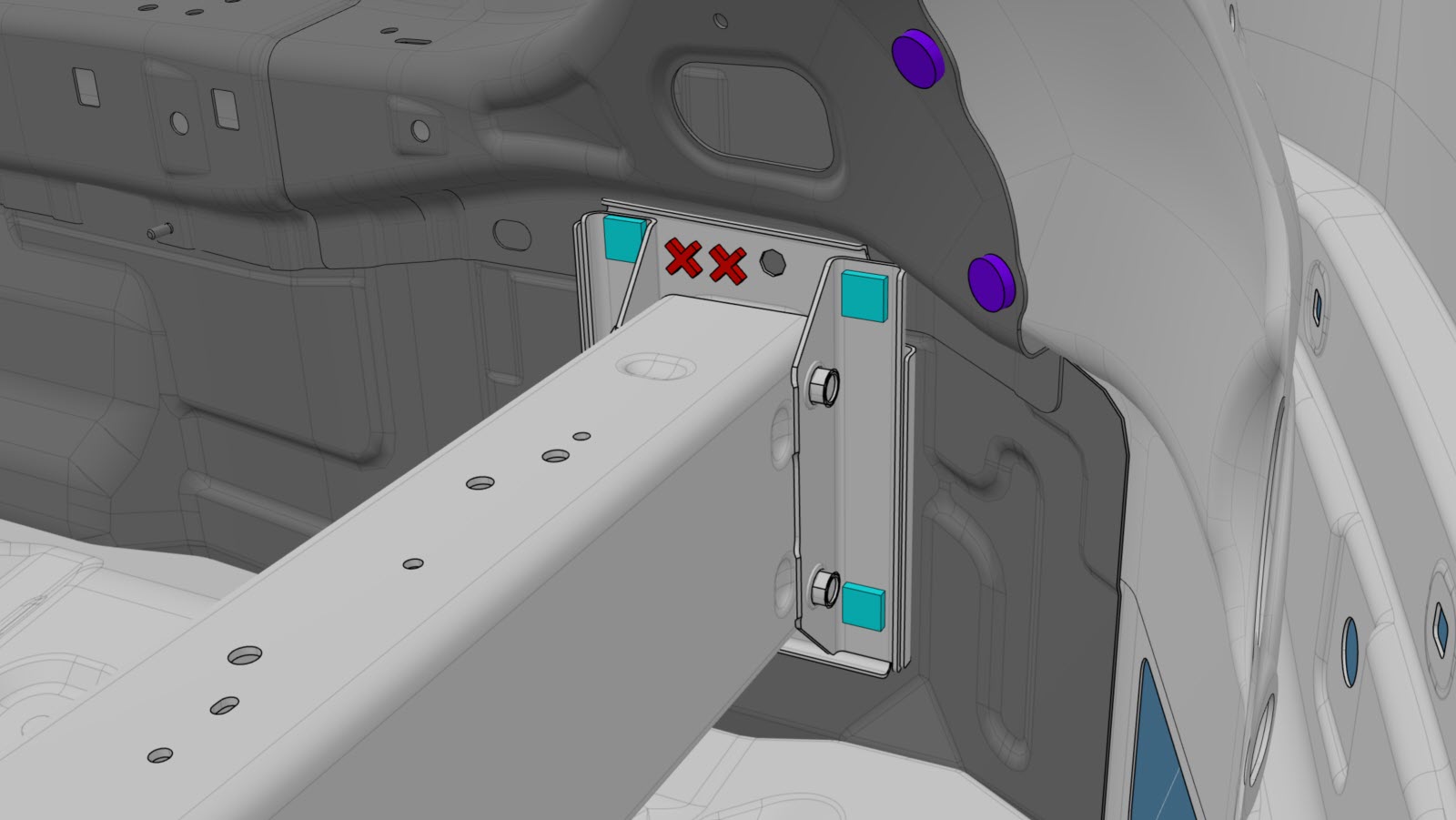

    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou rebites ocos, S38

    ou parafusos
    Informational PurposesAn informational icon, calling your attention
    Nota

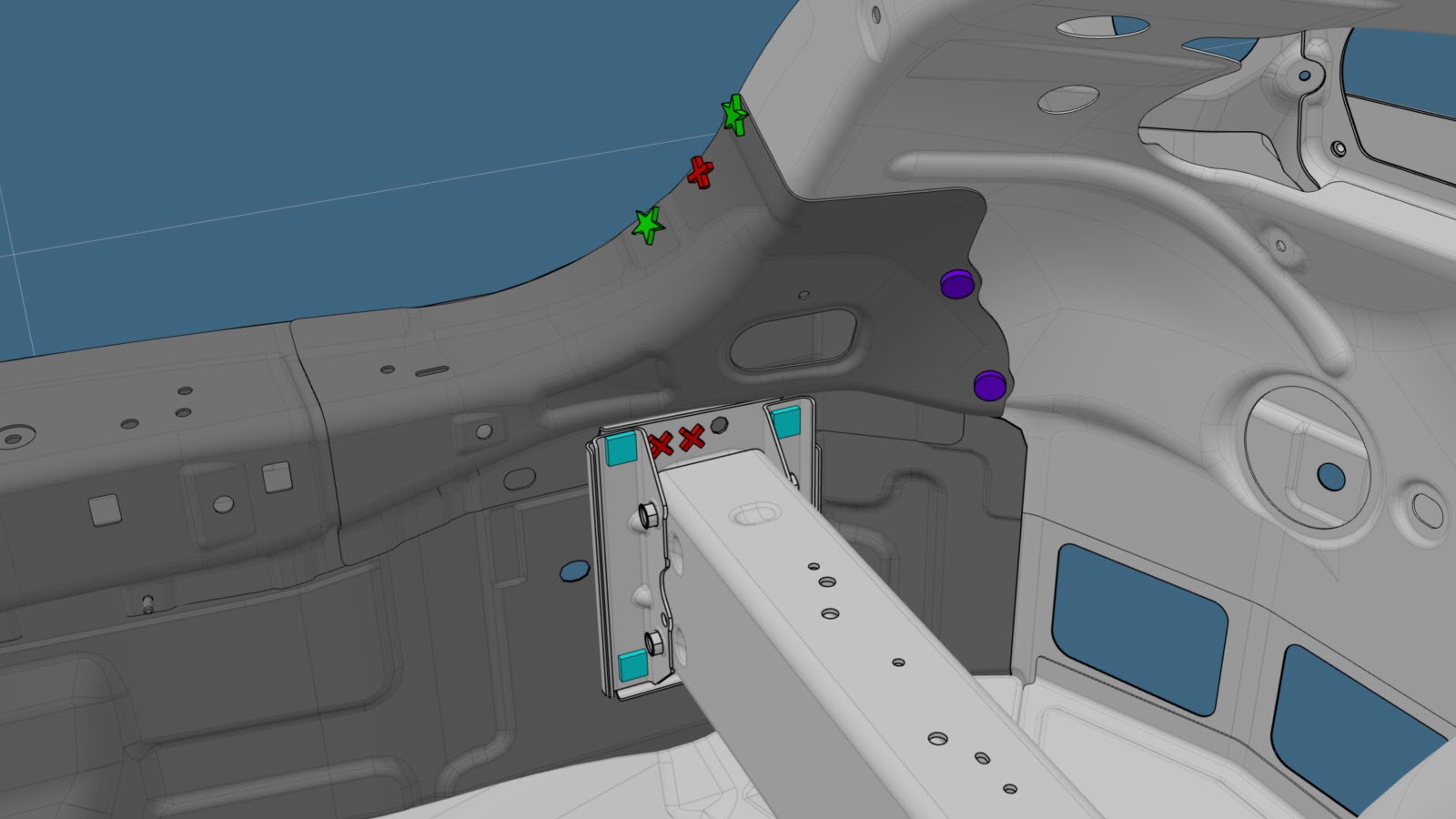

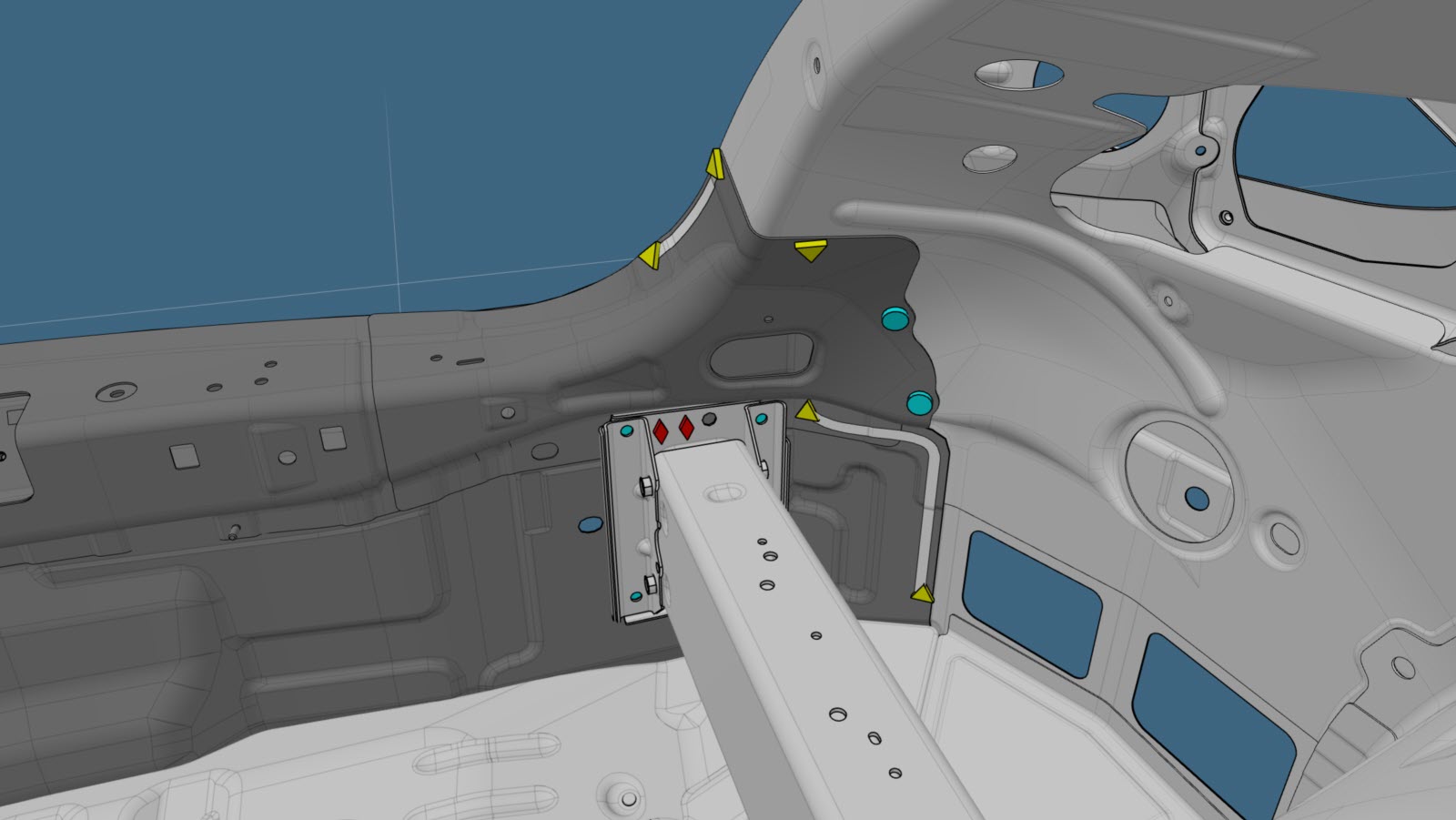

    Instale os parafusos a partir do interior do veículo, atravessando a placa de extremidade de barra traseira nos pontos onde os pinos foram retirados no passo anterior.
  3. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  4. Instale o novo componente ou componentes.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Os parafusos através da placa de extremidade da calha traseira são apertados com o binário correto quando a travessa do para-choques for instalada.
  5. Realize quaisquer operações pós-reparação necessárias.
