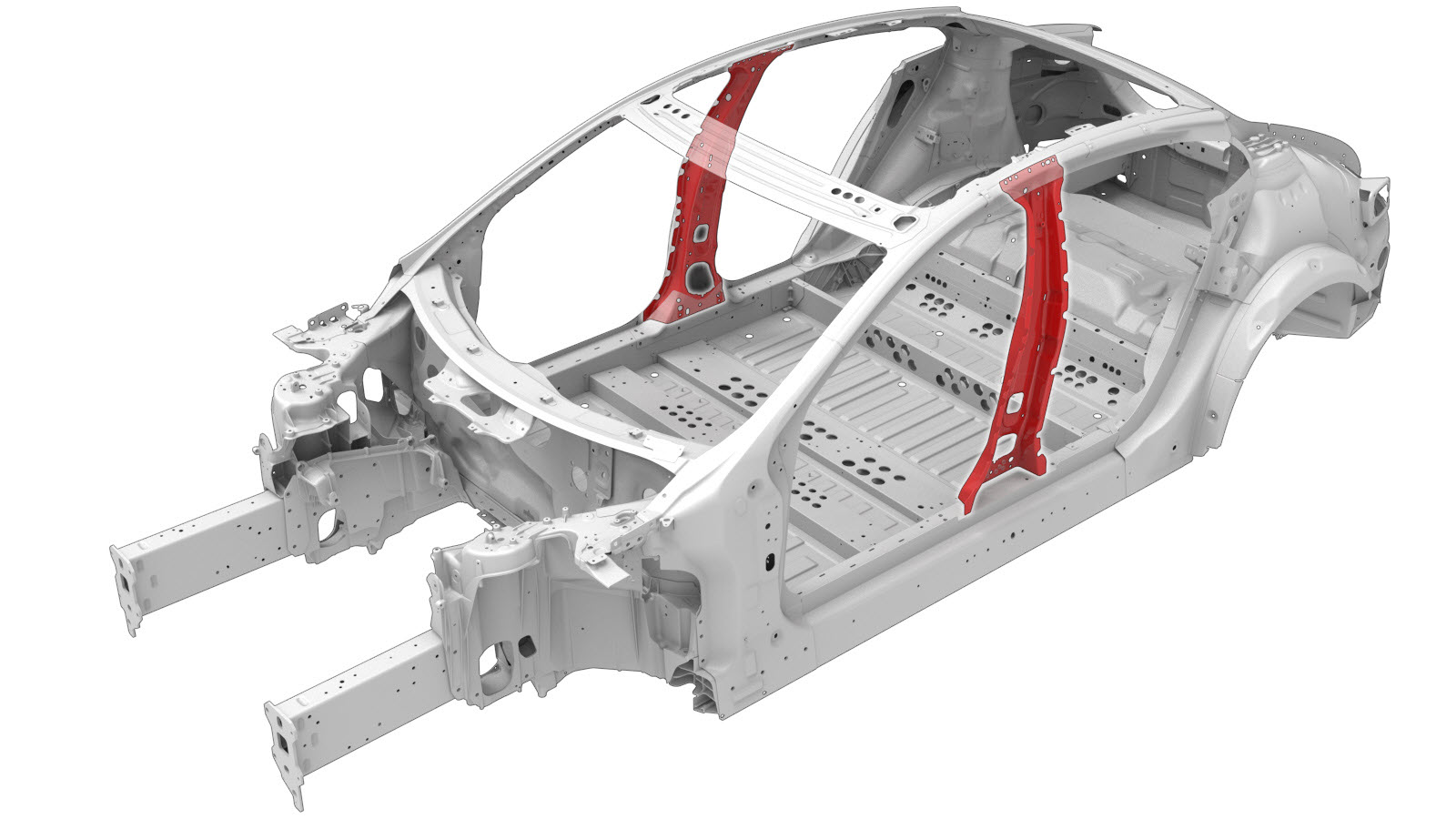

Parte interior do pilar B

Código de correção: 10100124202 10100117002 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

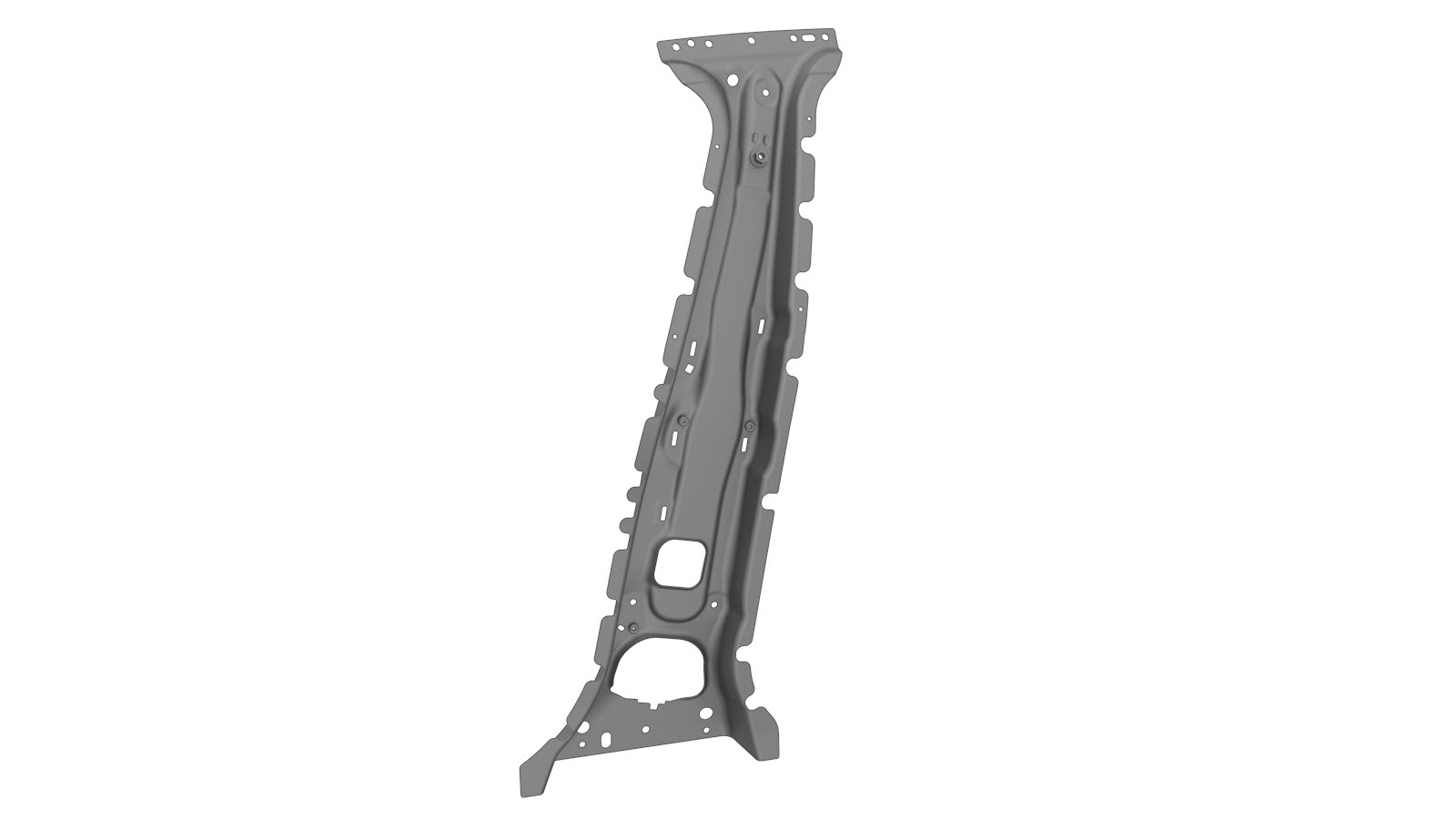

1 ASY - B-PILLAR INNER AND REINF (Parte interior do pilar B)
2 Parafuso , HF M8-1.25x17 SEXTAVADA, FLANGE, PARAFUSO Número de peça Tesla 1016260-00-A.
3 Parafuso, cabeça Torx , M8x20 PC98 ADH MAT Número de peça Tesla 1014747-00-B.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Parte exterior do pilar B.

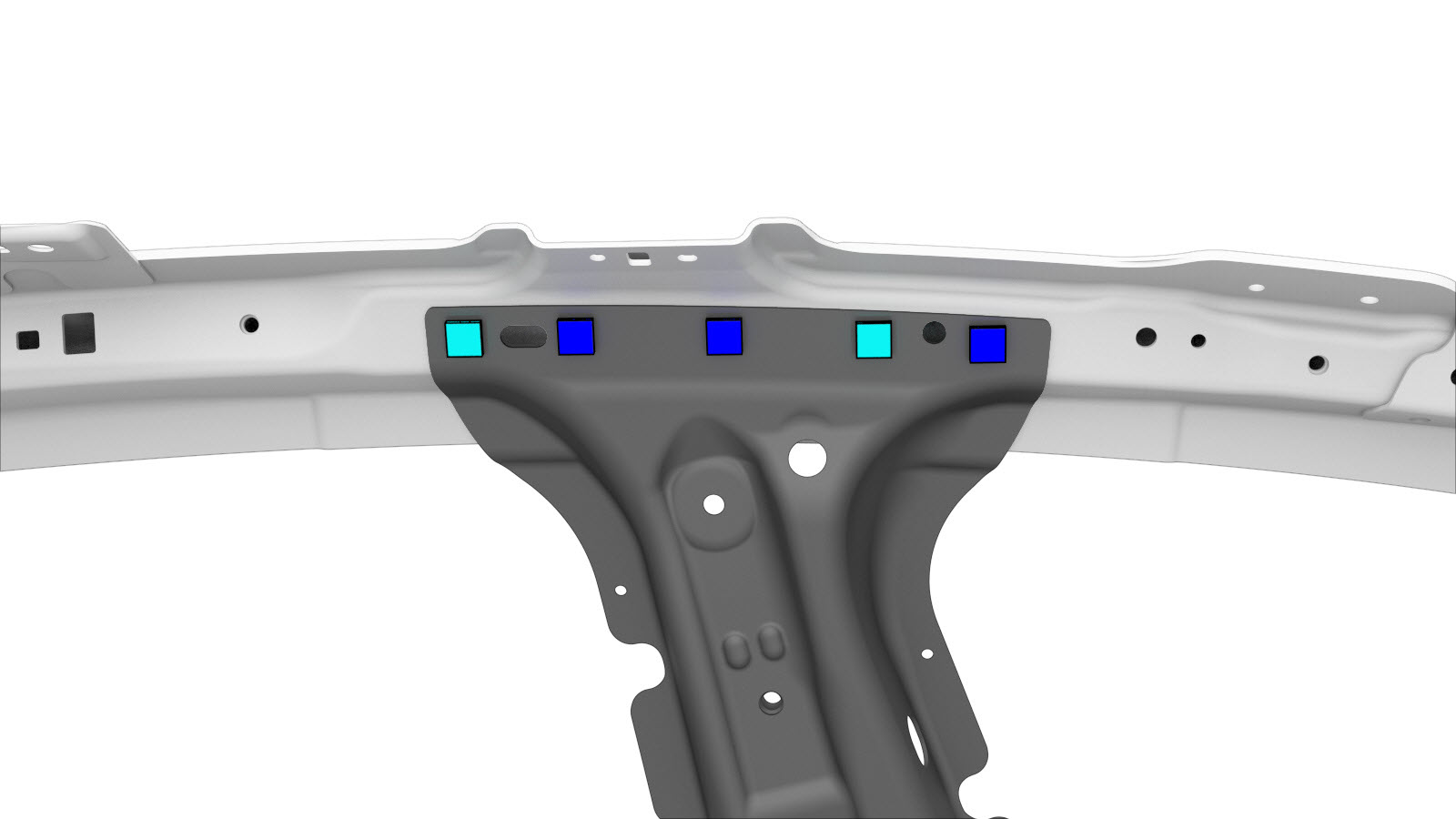

  2. Remova o componente original.
    ou soldaduras por pontos de fábrica

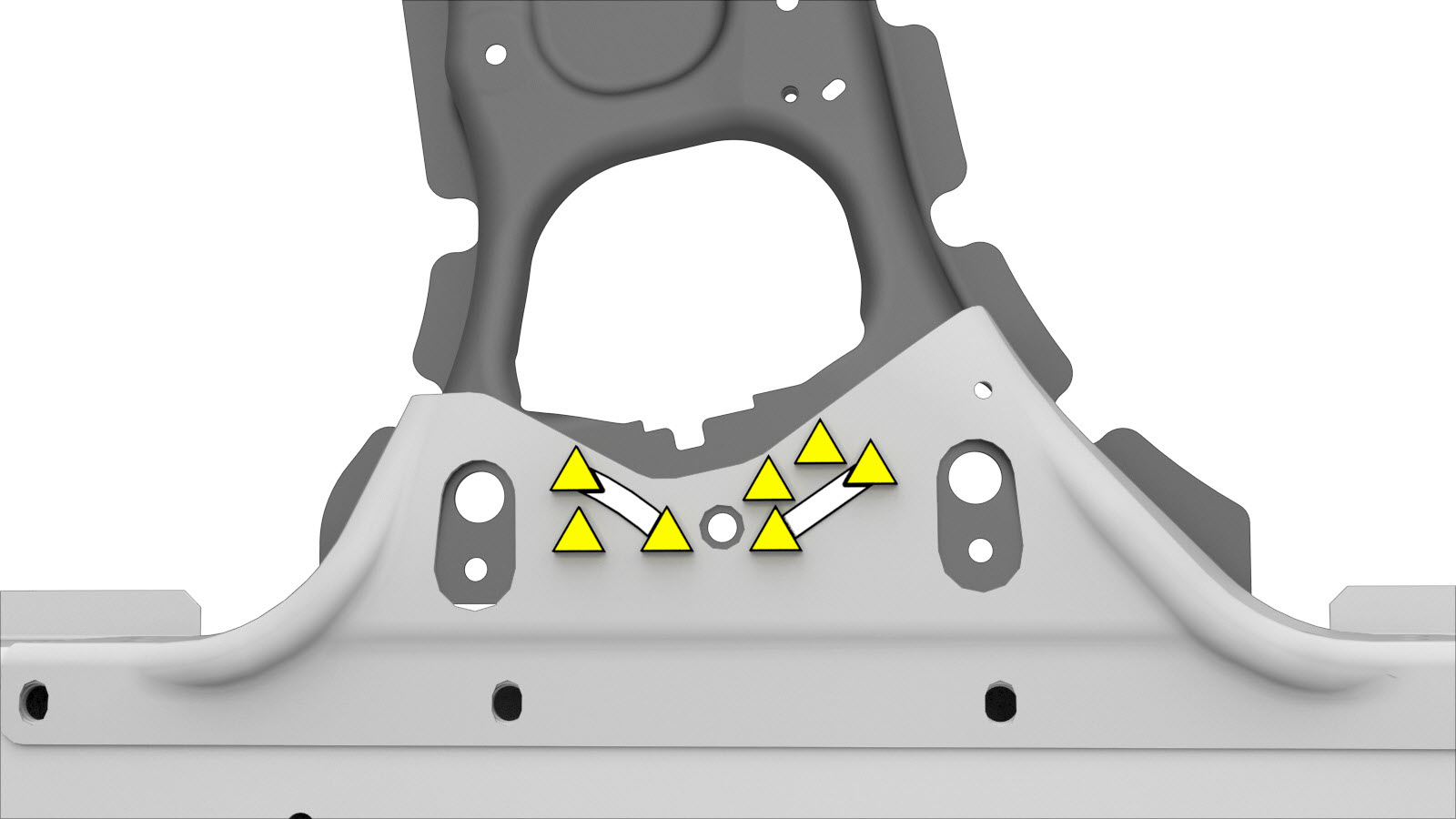

    ou parafusos

    ou parafuso, cabeça Torx

  3. Prepare a instalação.

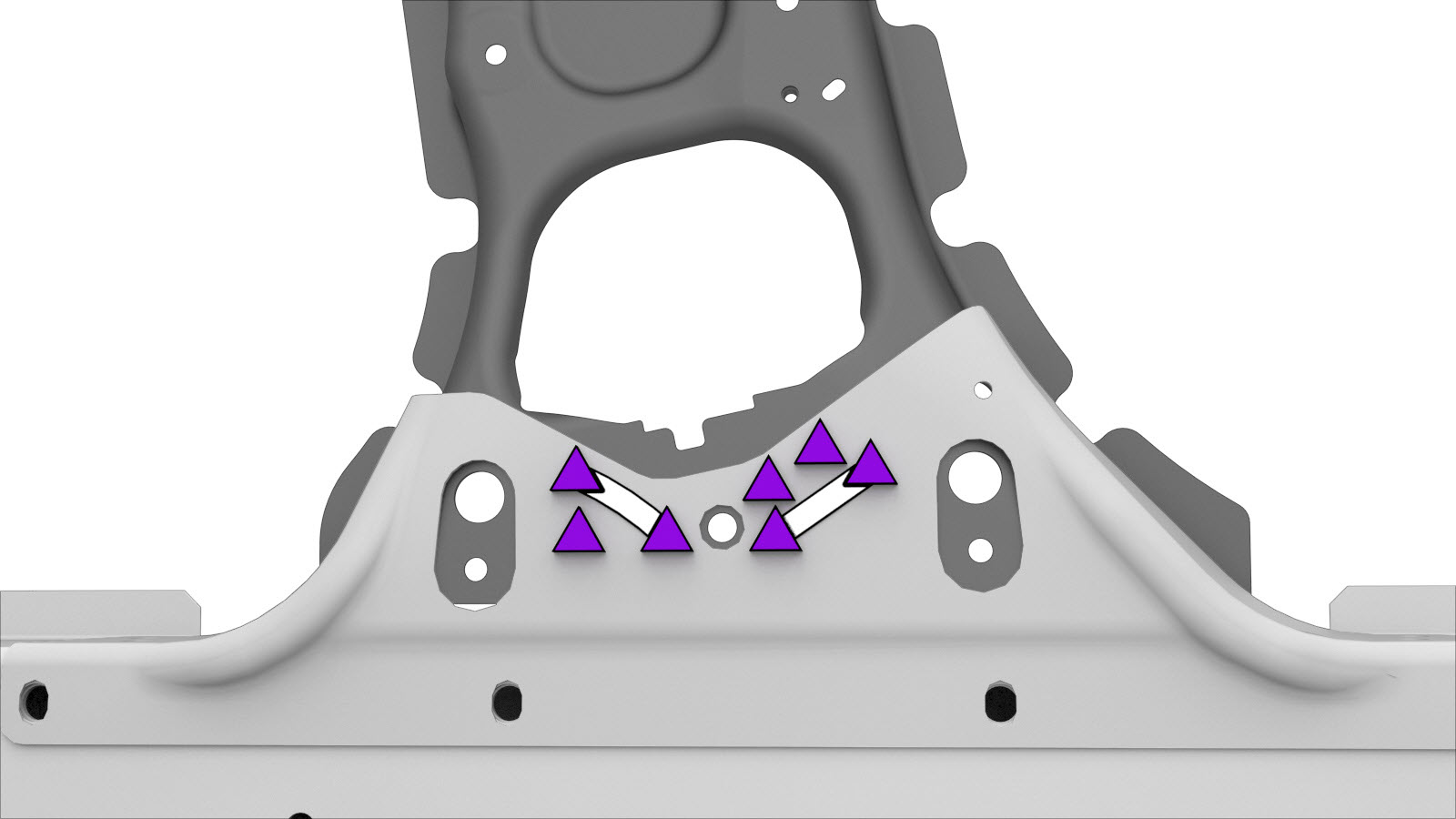

    ou parafusos

    ou parafuso, cabeça Torx

    ou soldaduras por pontos de instalação

  4. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  5. Instale o novo componente ou componentes.
    Aperte todos os parafusos a 24 Nm.
  6. Efetue a soldadura por pontos de resistência.
    ou soldaduras por pontos de instalação
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
  7. Instale o item Parte exterior do pilar B.
  8. Realize quaisquer operações pós-reparação necessárias.
