Conjunto do alojamento da luz (veículos construídos até 17 de fevereiro de 2022)

Lista de peças

Quantidade Descrição Imagem/Notas

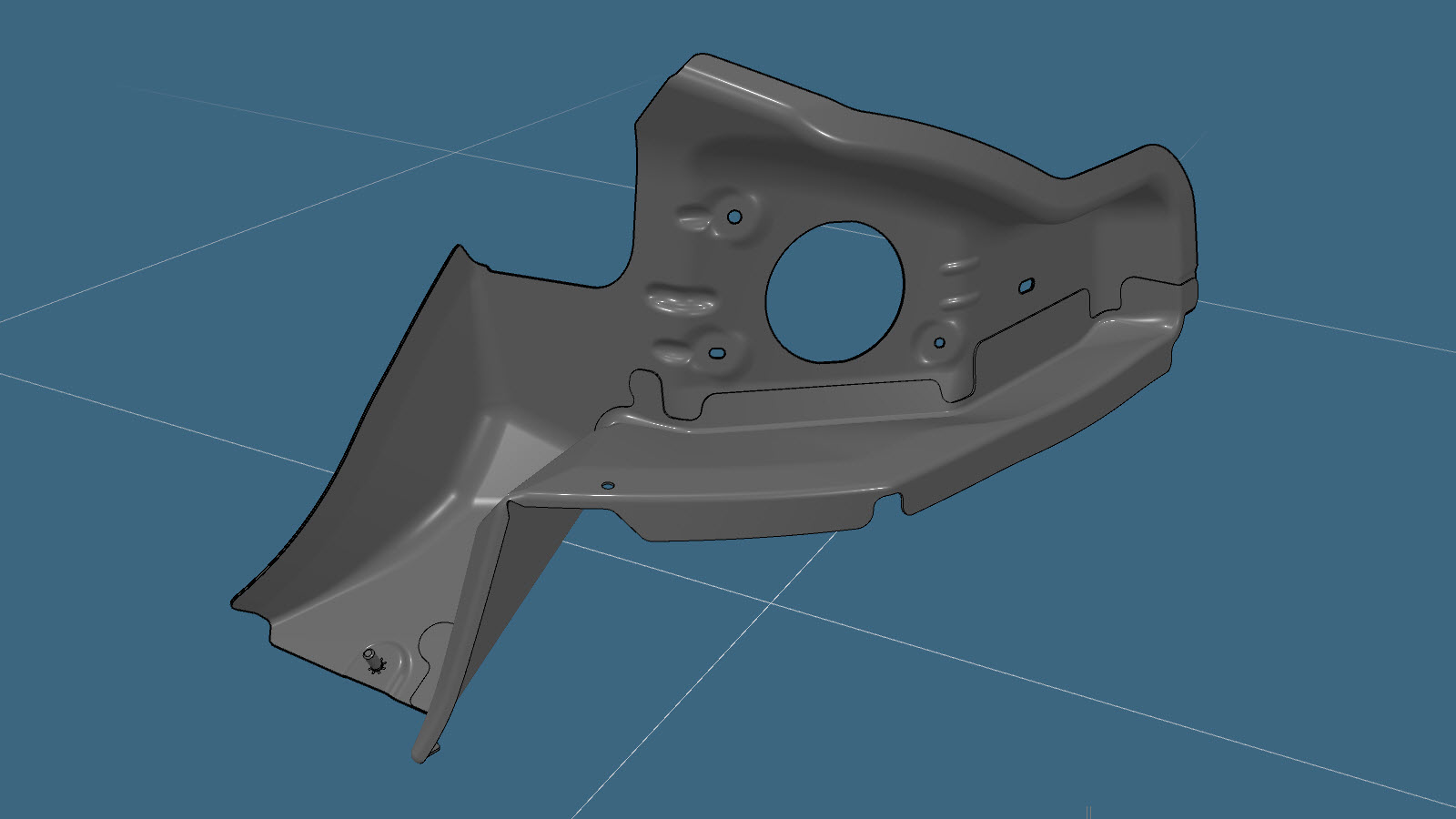

1 LAMP HOUSING ASSEMBLY THROUGH FEB 17 2022 LH (conjunto do alojamento da luz – lado esquerdo)

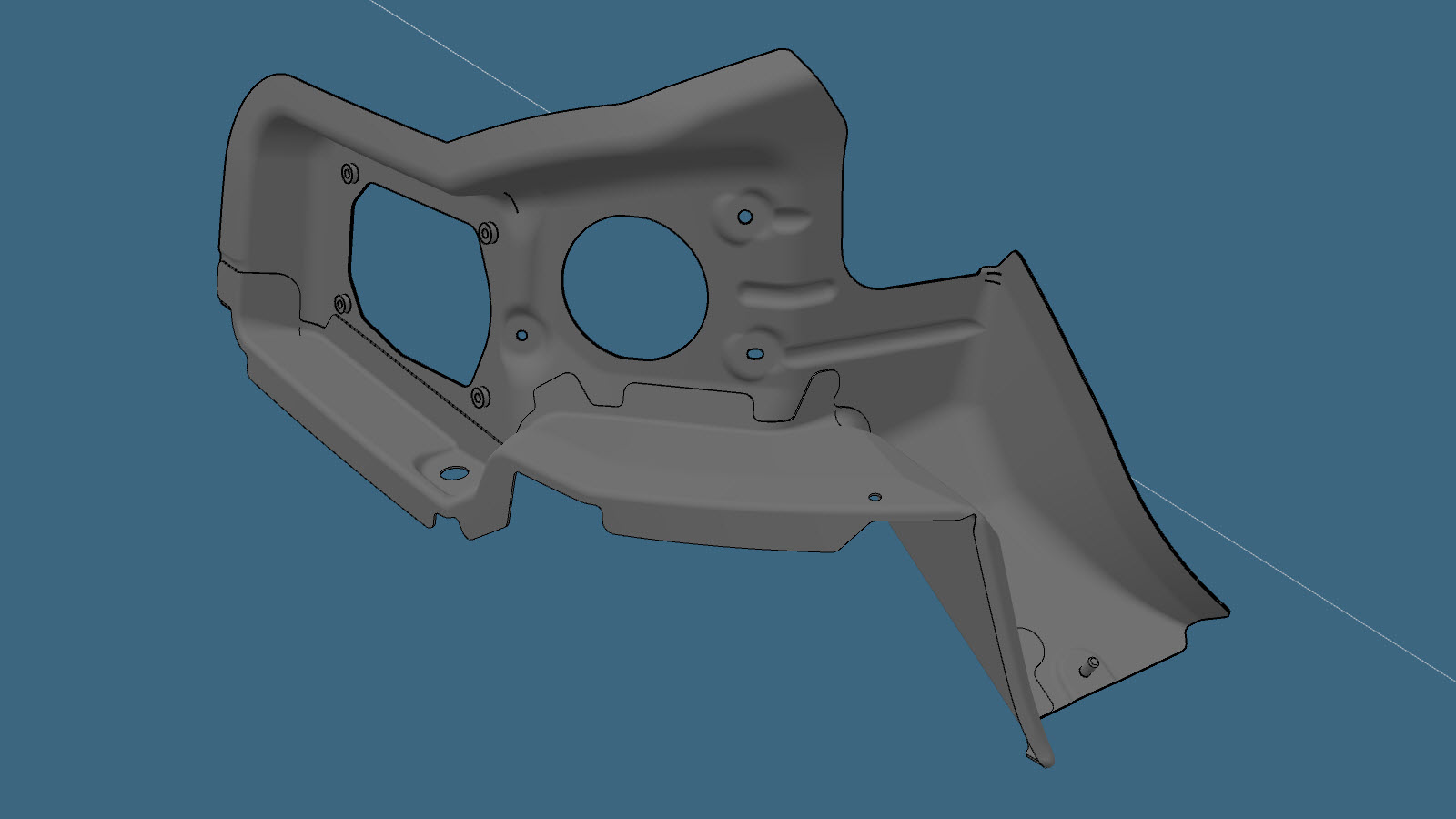

1 LAMP HOUSING ASSEMBLY THROUGH FEB 17 2022 RH (conjunto do alojamento da luz – lado direito)
10 Rebite de cabeça redonda estrutural, 6,5 mm
3 Rebite oco S18
2 Rebite oco S28

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Remova a secção necessária de Camada exterior de quarto (veículos construídos até 17 de fevereiro de 2022).

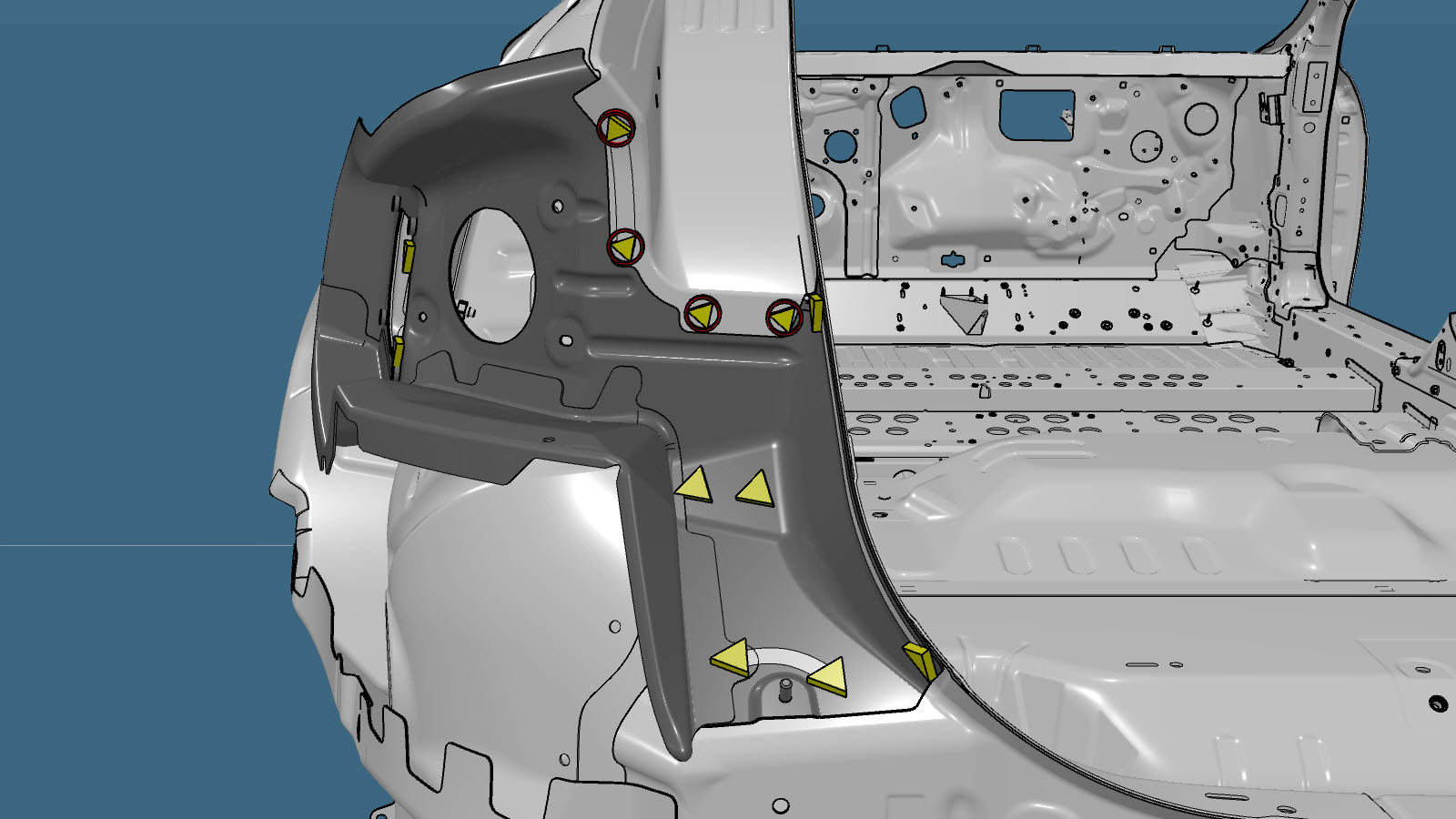

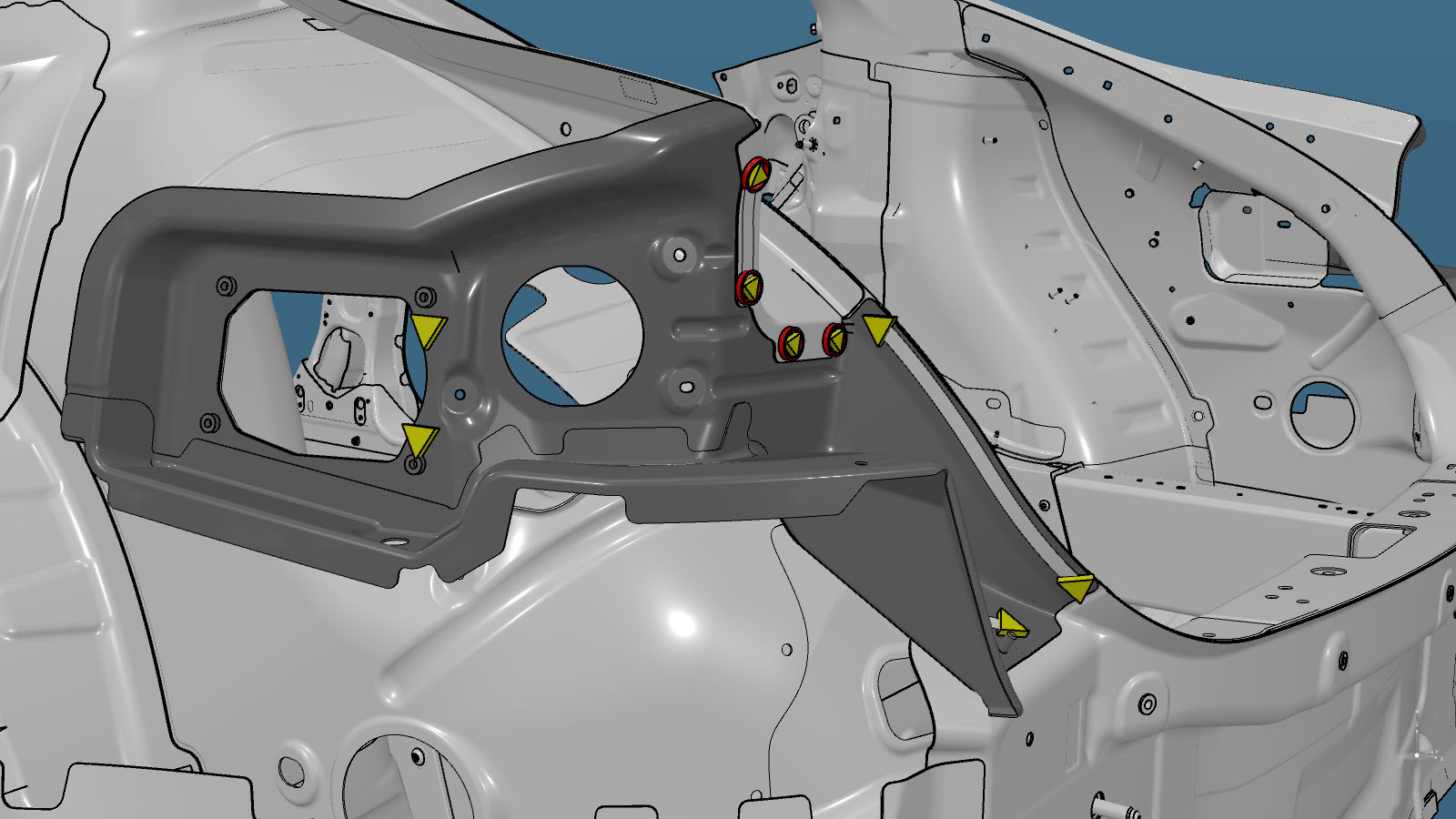

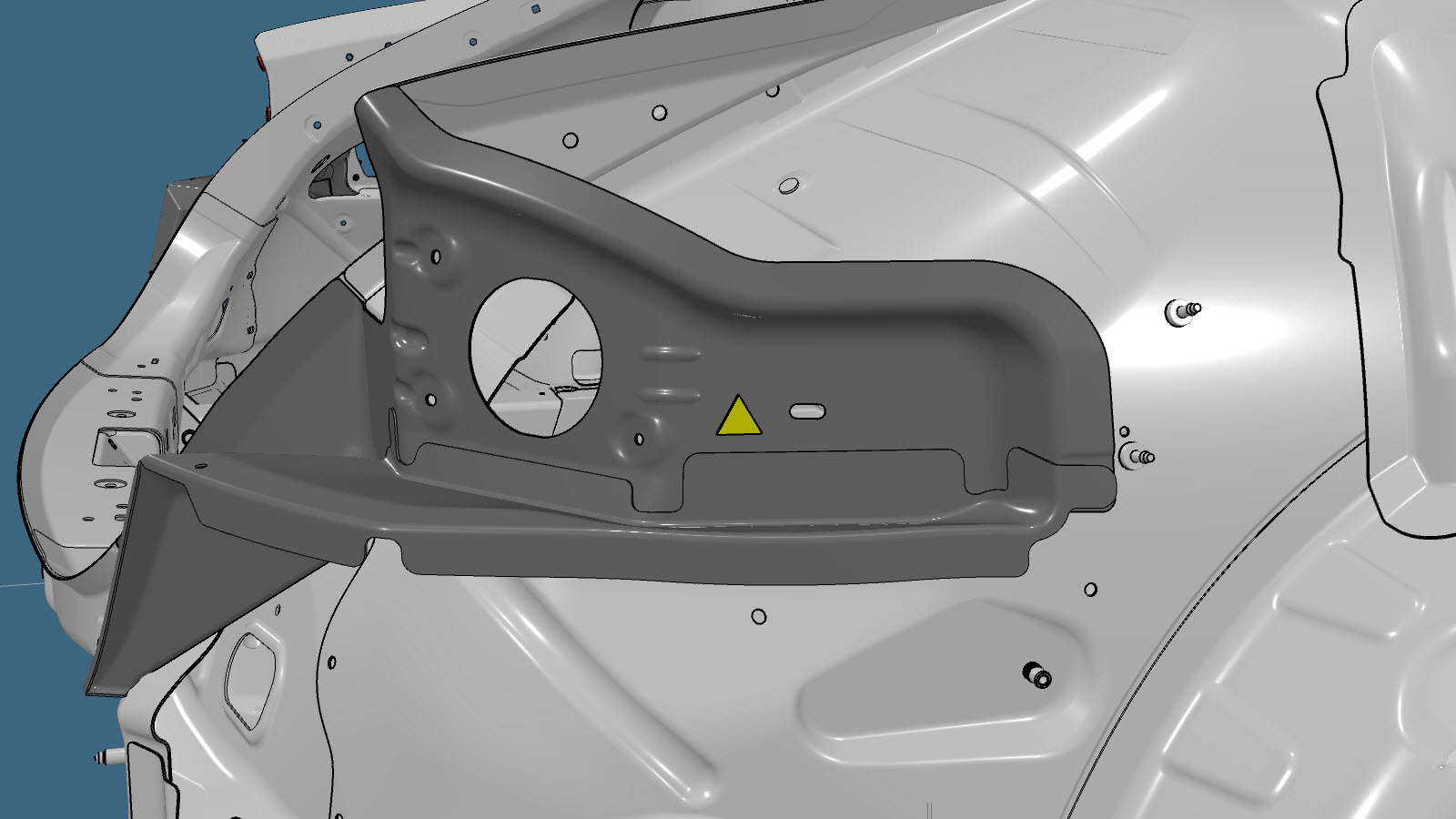

  2. Remova o componente original.
    ou soldaduras por pontos de fábrica
    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.
  3. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota

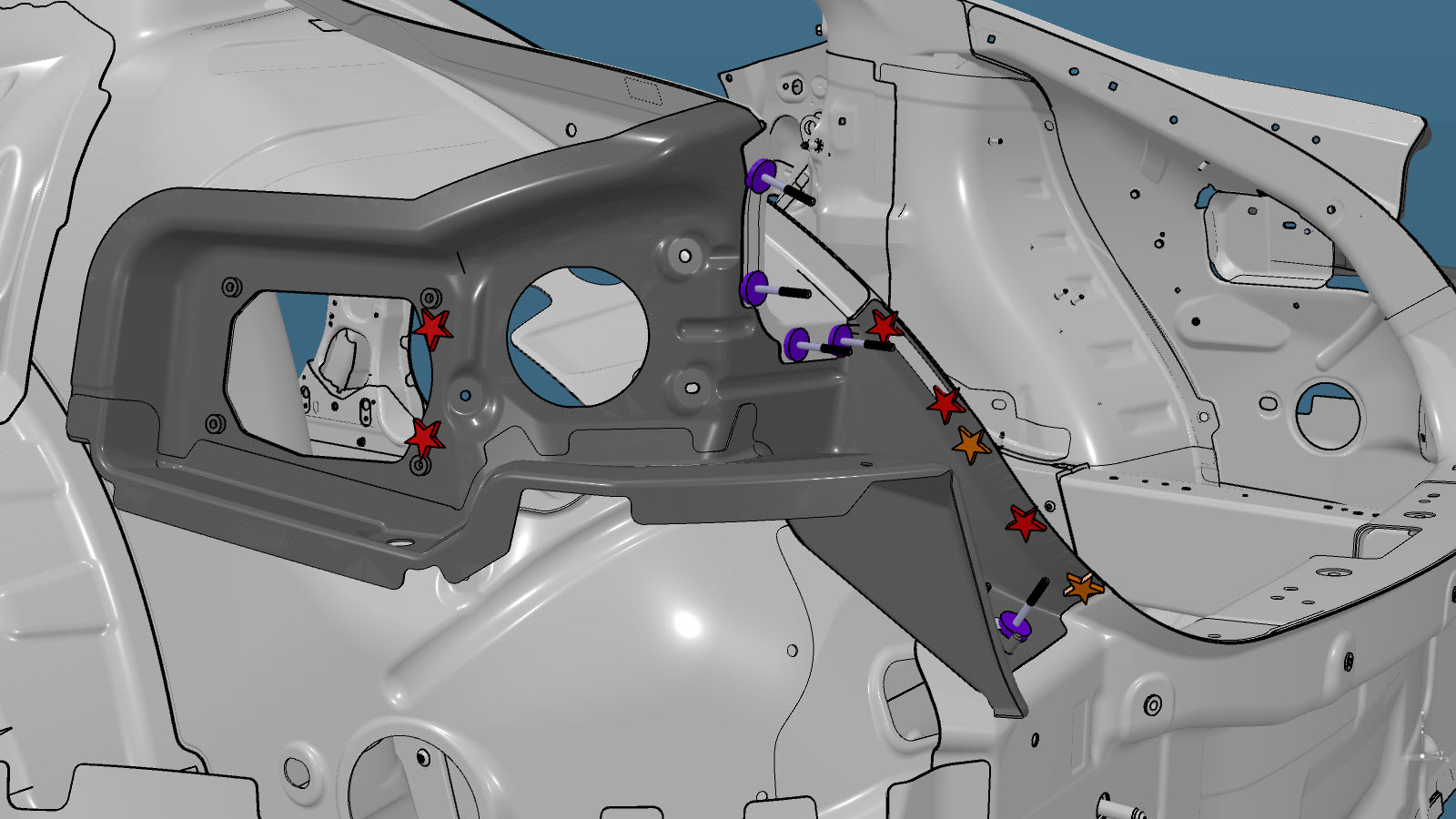

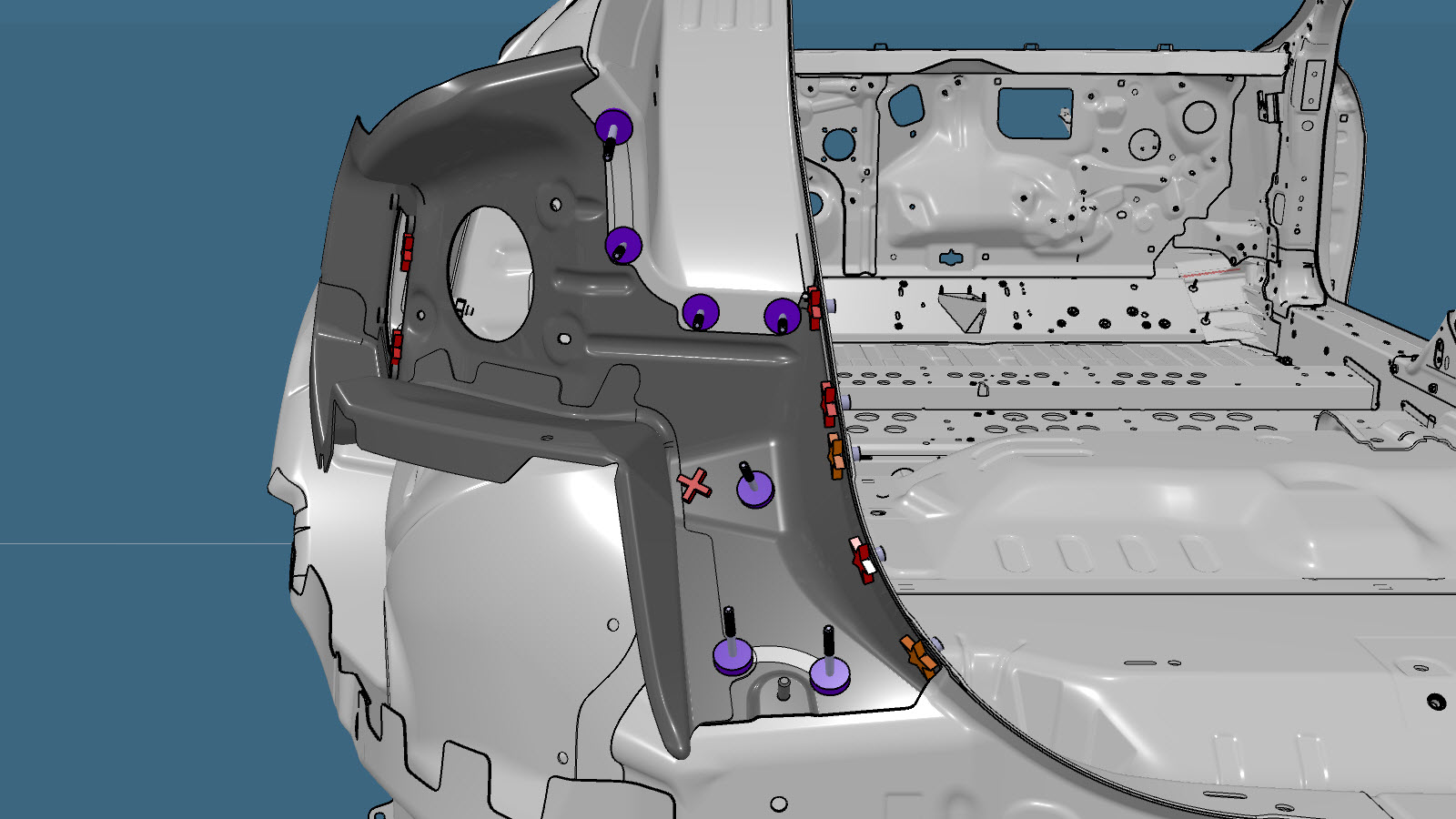

    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou rebites ocos, S18

    ou rebites ocos, S28

  4. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  5. Instale o novo componente ou componentes.
  6. Instale a secção necessária de Camada exterior de quarto (veículos construídos até 17 de fevereiro de 2022).
  7. Realize quaisquer operações pós-reparação necessárias.
