Conjunto do alojamento da luz (veículos construídos depois de 17 de fevereiro de 2022)

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

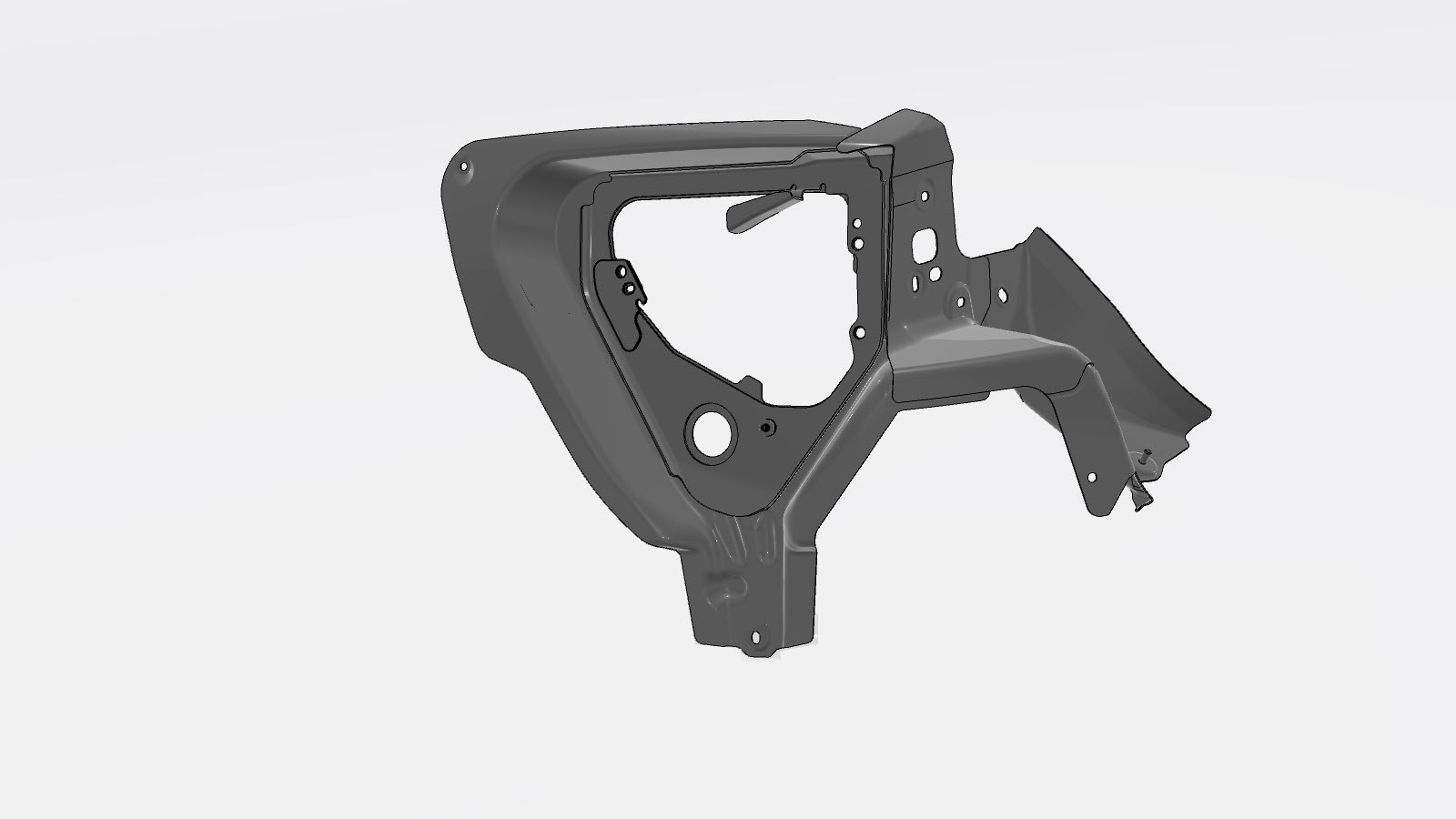

1	LAMP HOUSING ASSEMBLY POST FEB 17 2022 LH (conjunto do alojamento da luz – lado esquerdo)

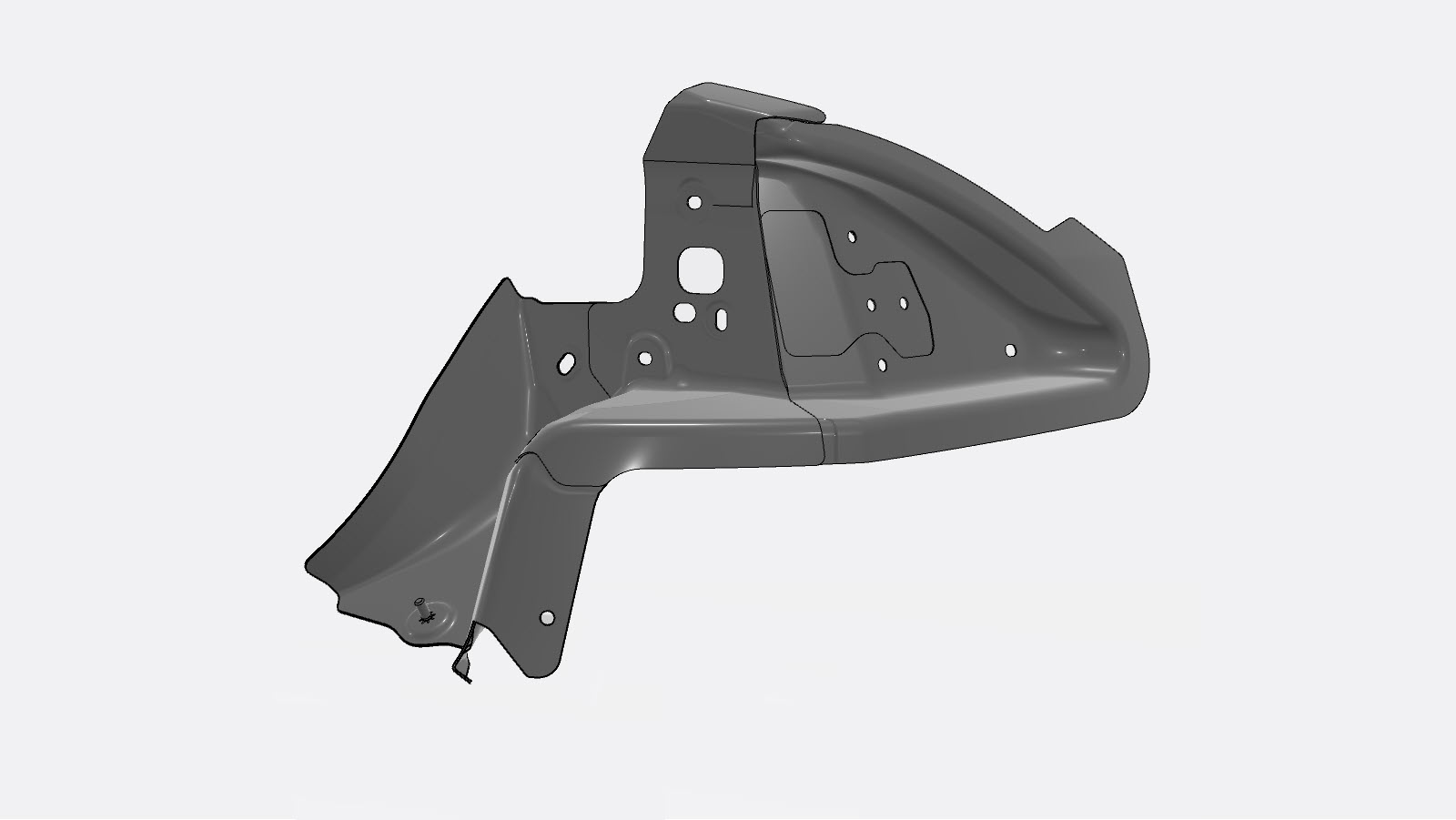

1	LAMP HOUSING ASSEMBLY POST FEB 17 2022 RH (conjunto do alojamento da luz – lado direito)
8	Rebite de cabeça redonda estrutural, 6,5 mm
1	Rebite, 4,8 mm
3	Rebite oco S18
2	Rebite oco S28

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Remova a secção necessária de Camada exterior de quarto (veículos construídos após 17 de fevereiro de 2022).

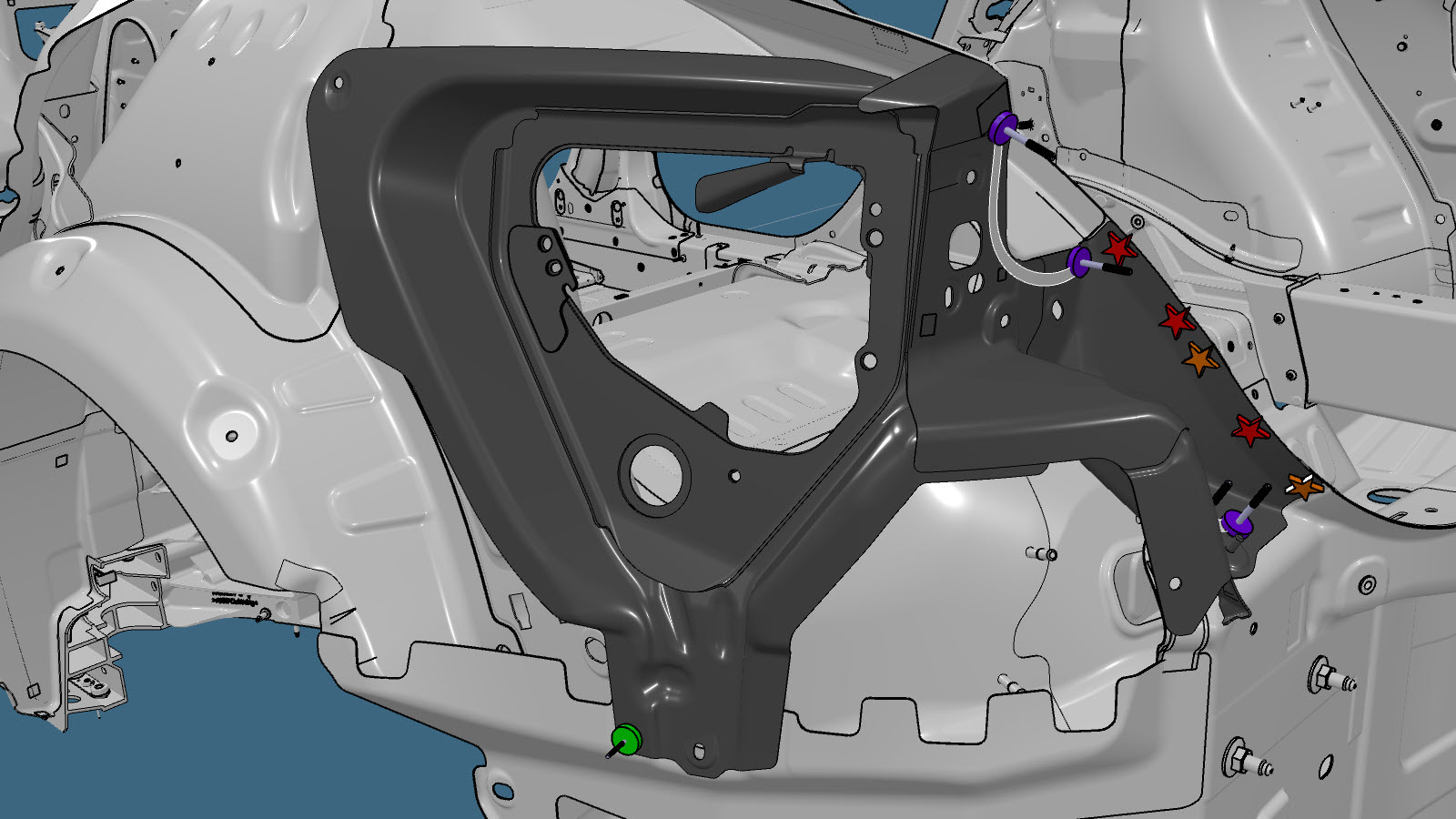

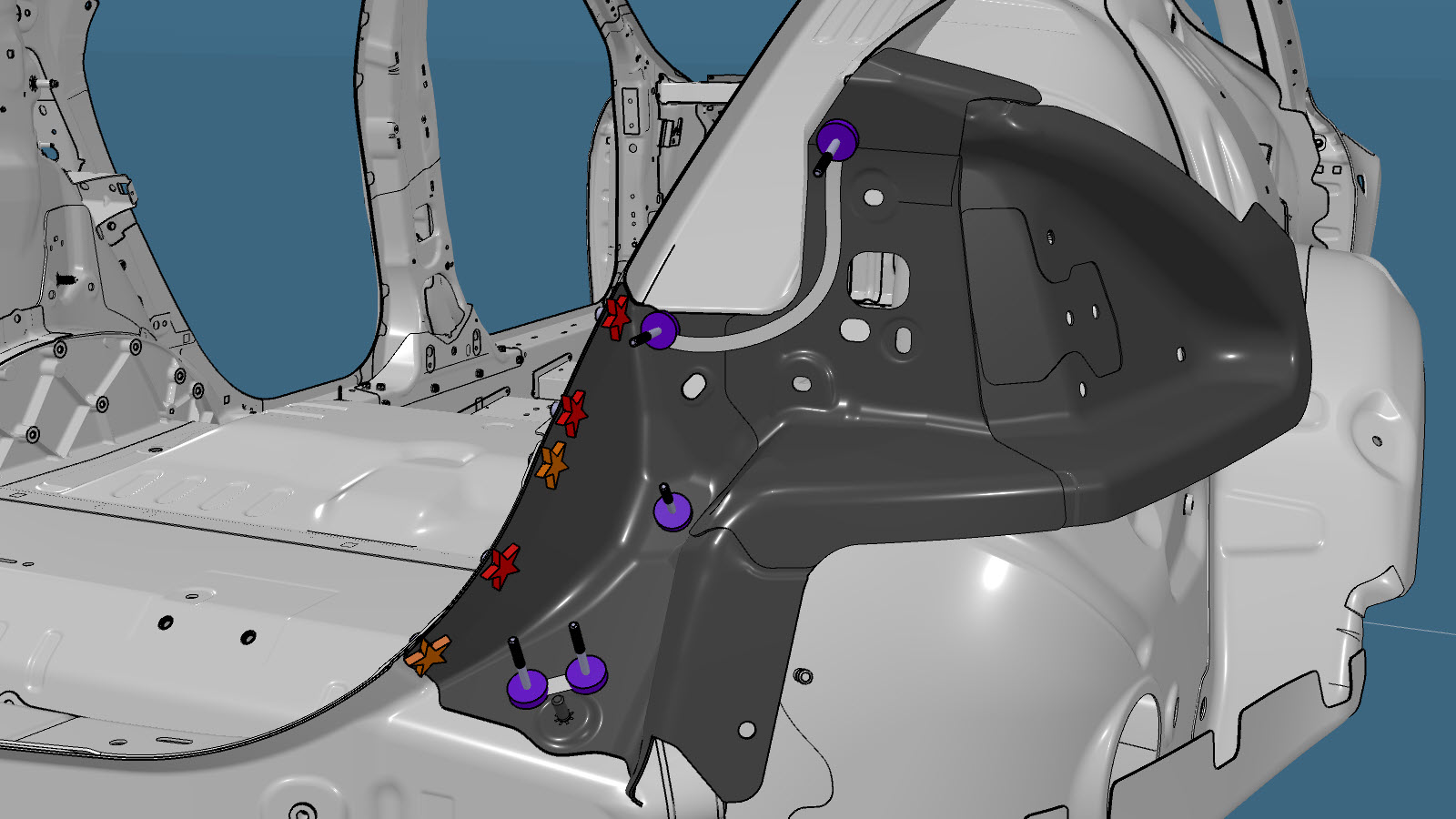

Remova o componente original.
ou soldaduras por pontos de fábrica
Aviso

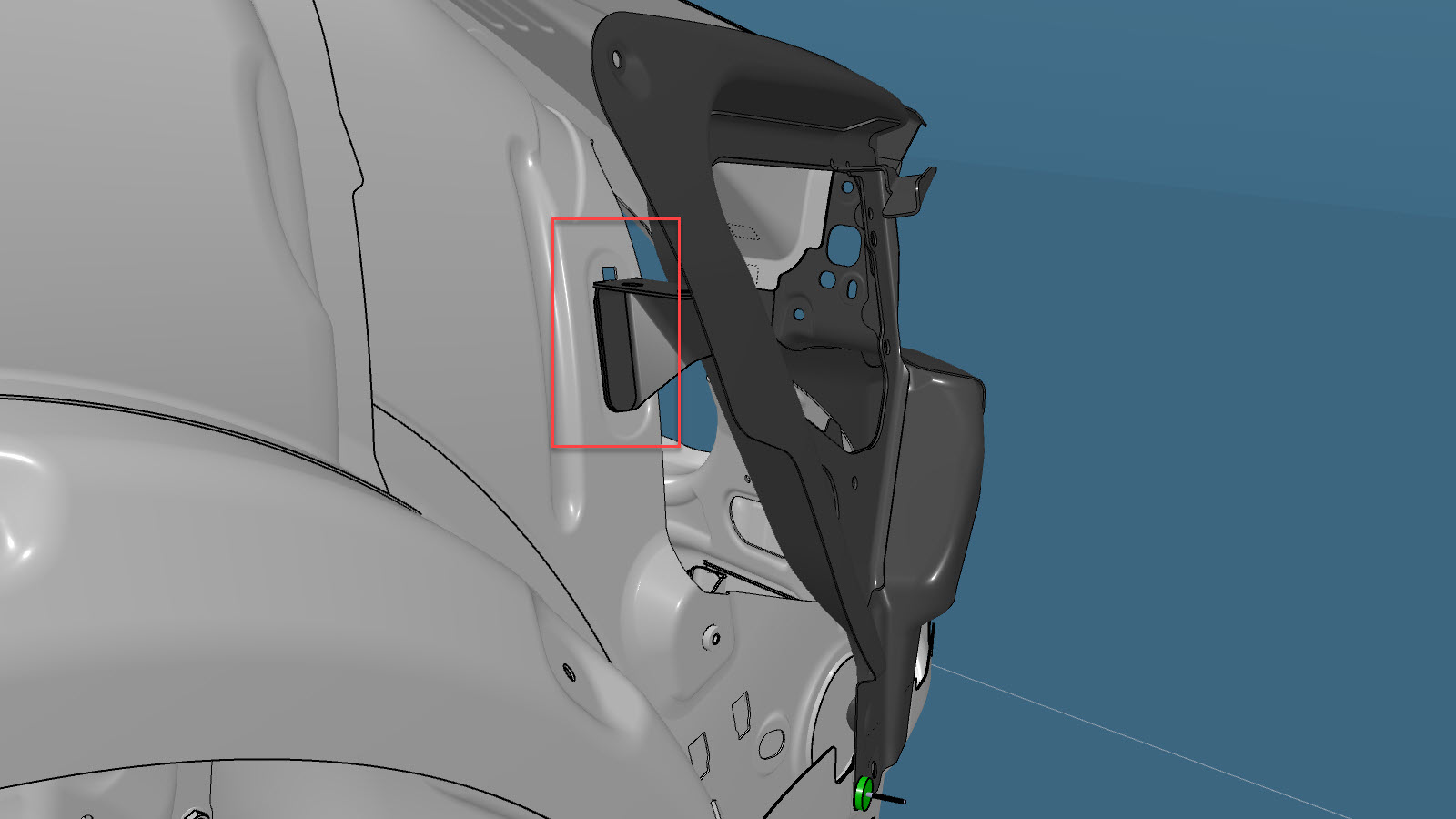

Na área destacada a vermelho, não perfure nem danifique os painéis subjacentes.

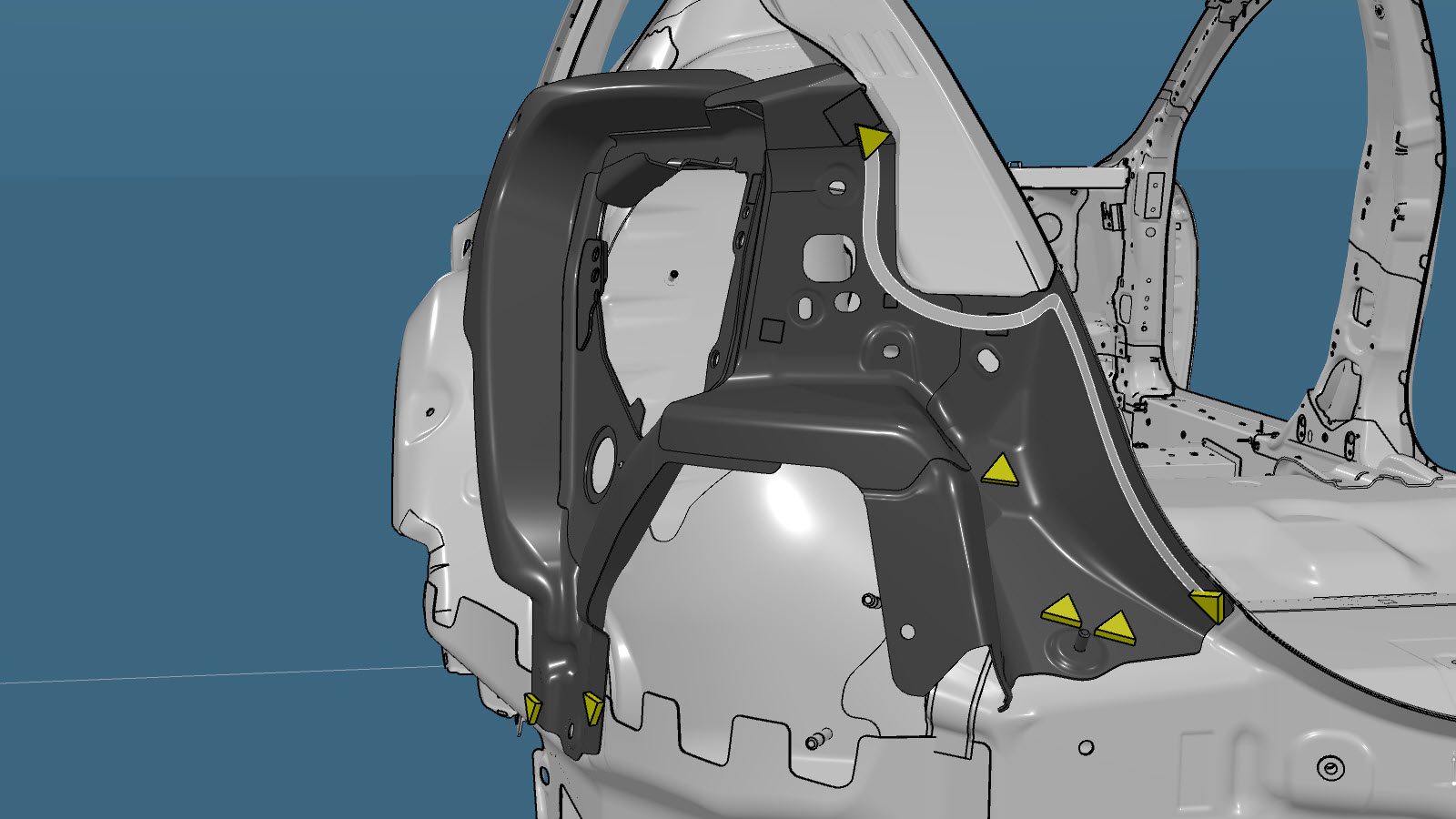

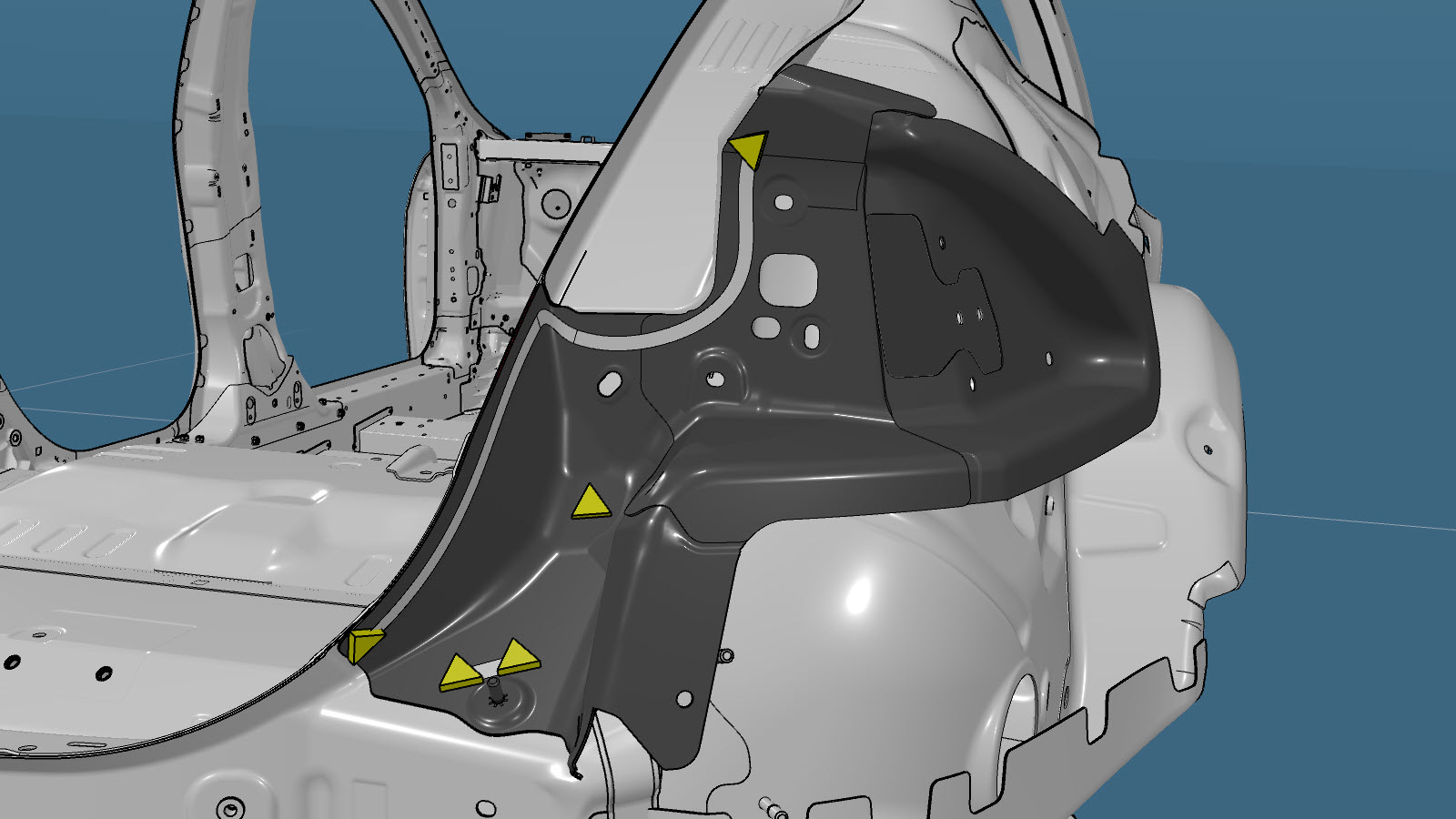

Prepare a instalação.
ou rebites de cabeça redonda estruturais, 6,5 mm
ou rebites, 4,8 mm

ou rebites ocos, S18

ou rebites ocos, S28
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

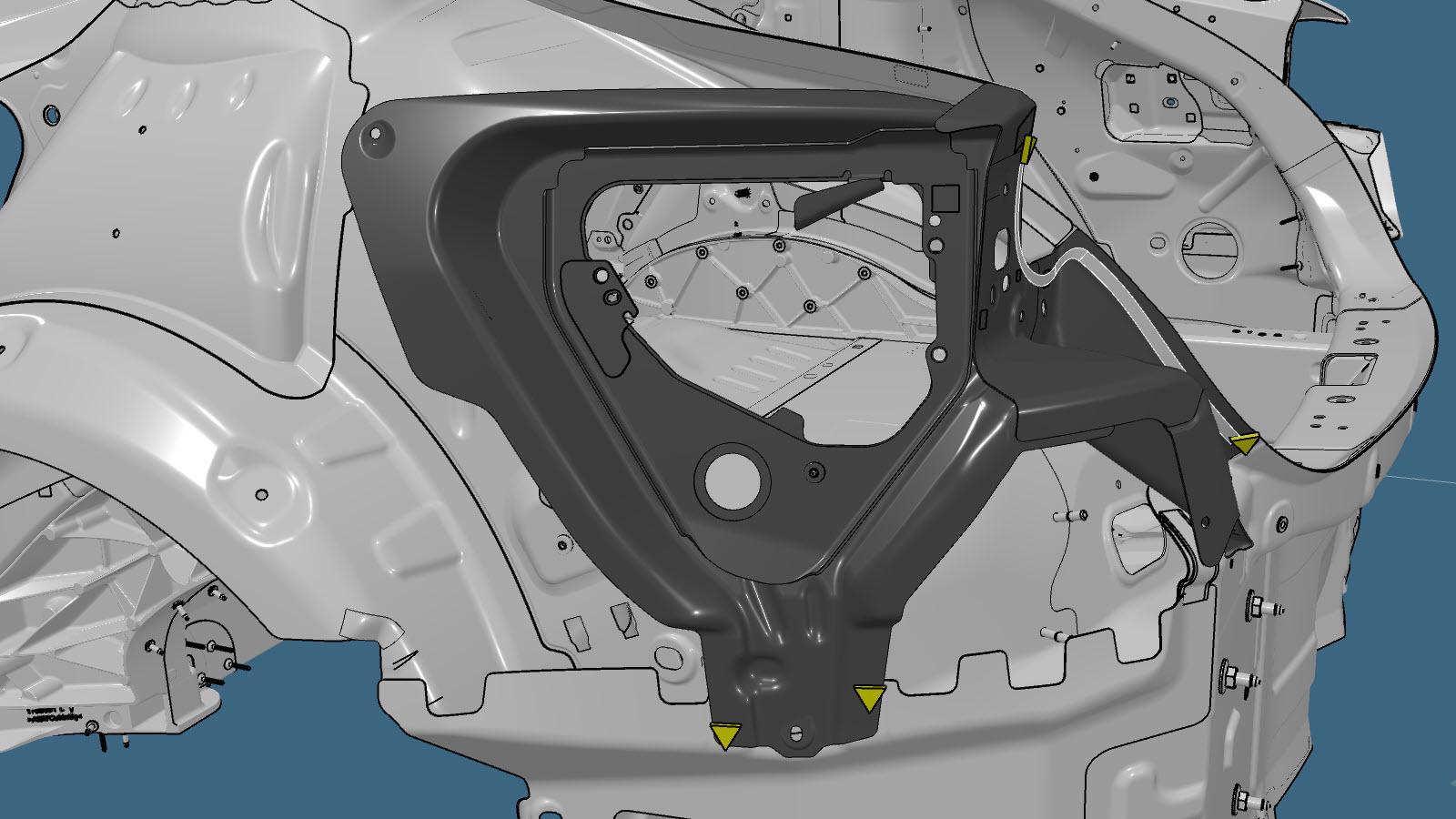

Instale o novo componente ou componentes.

Nota
Na área destacada a vermelho, o novo componente deve permanecer fixado até o adesivo estrutural secar.
Instale a secção necessária de Camada exterior de quarto (veículos construídos após 17 de fevereiro de 2022).
Realize quaisquer operações pós-reparação necessárias.
