Cabezal trasero superior

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

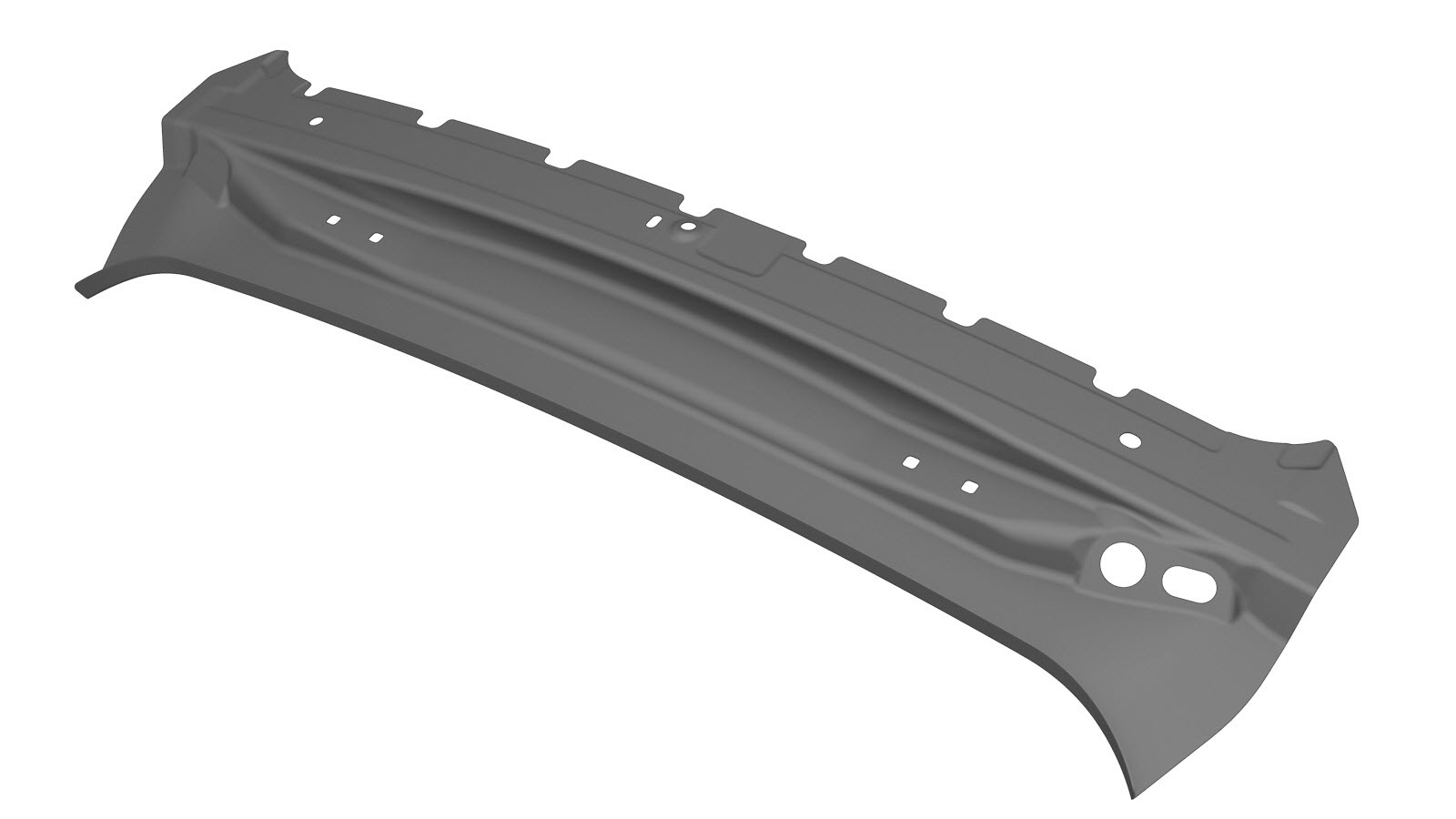

1	HEADER-RR UPR (Cabezal trasero superior)
10	Remache avellanado, 4,8 mm, largo
8	Remache avellanado, 4,8 mm, corto
27	Remache Flow Form S18
4	Remache Flow Form S48
2	Remache Flow Form S38

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

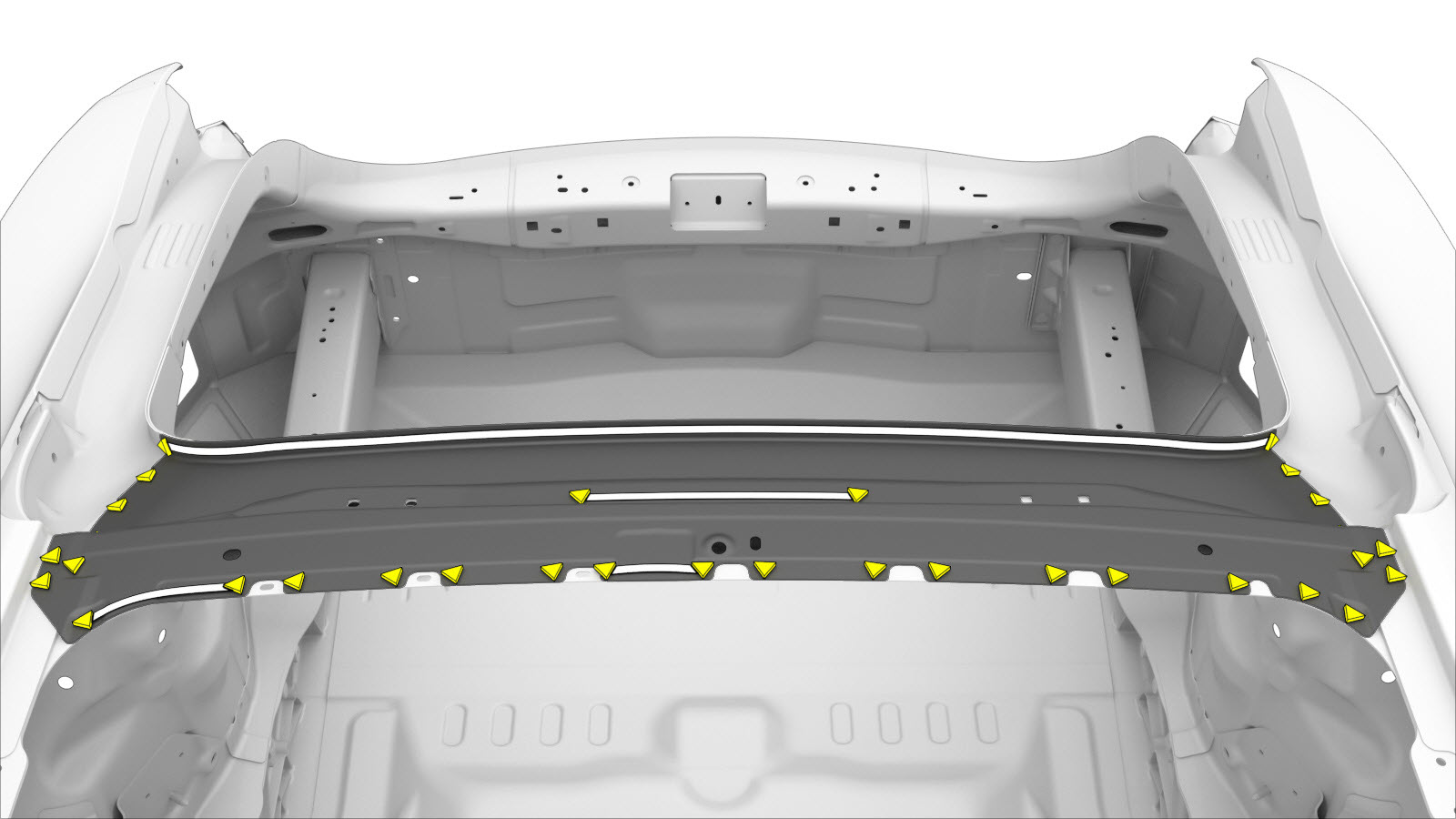

Retire el componente original.

o Soldaduras por puntos de fábrica

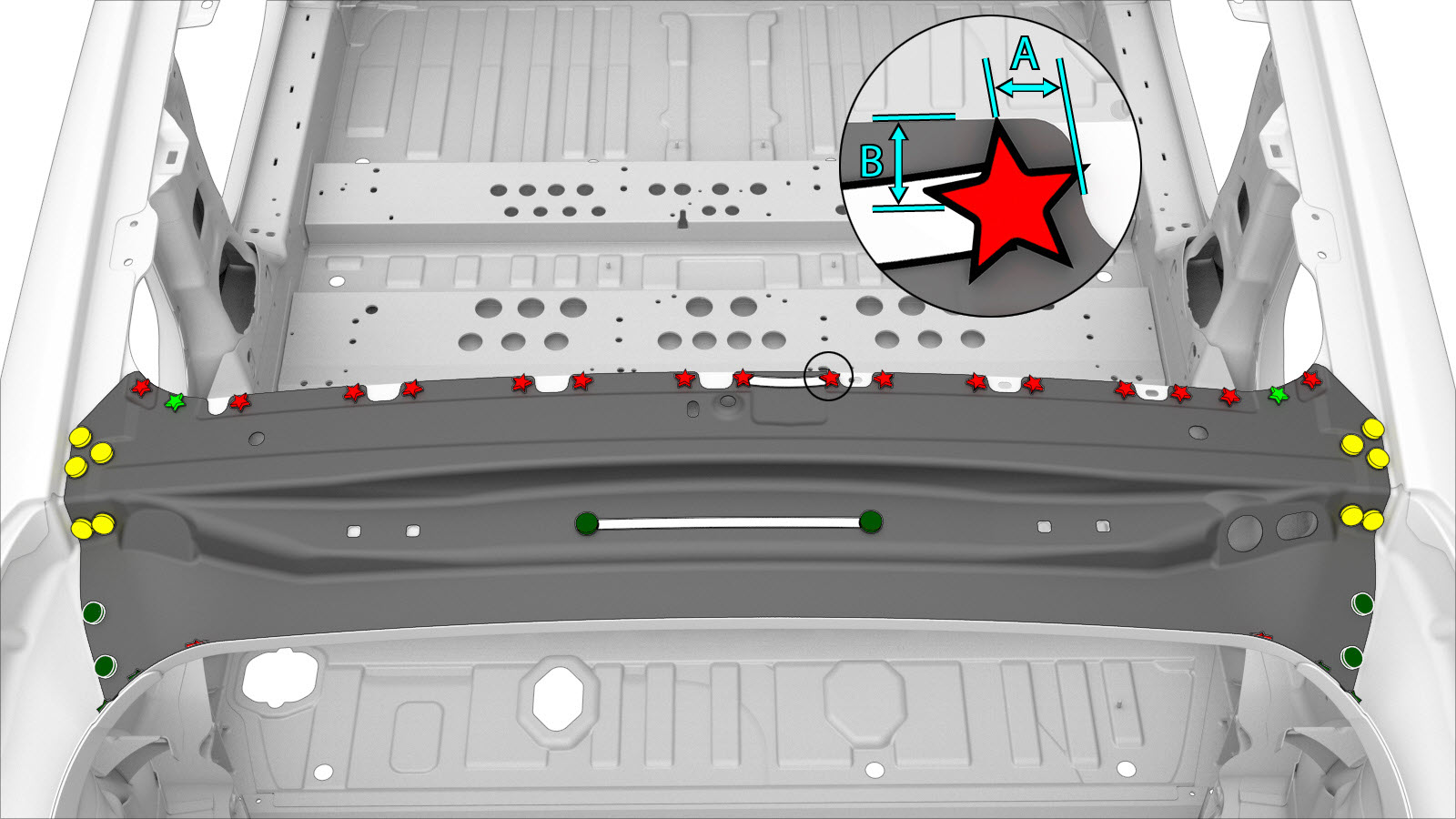

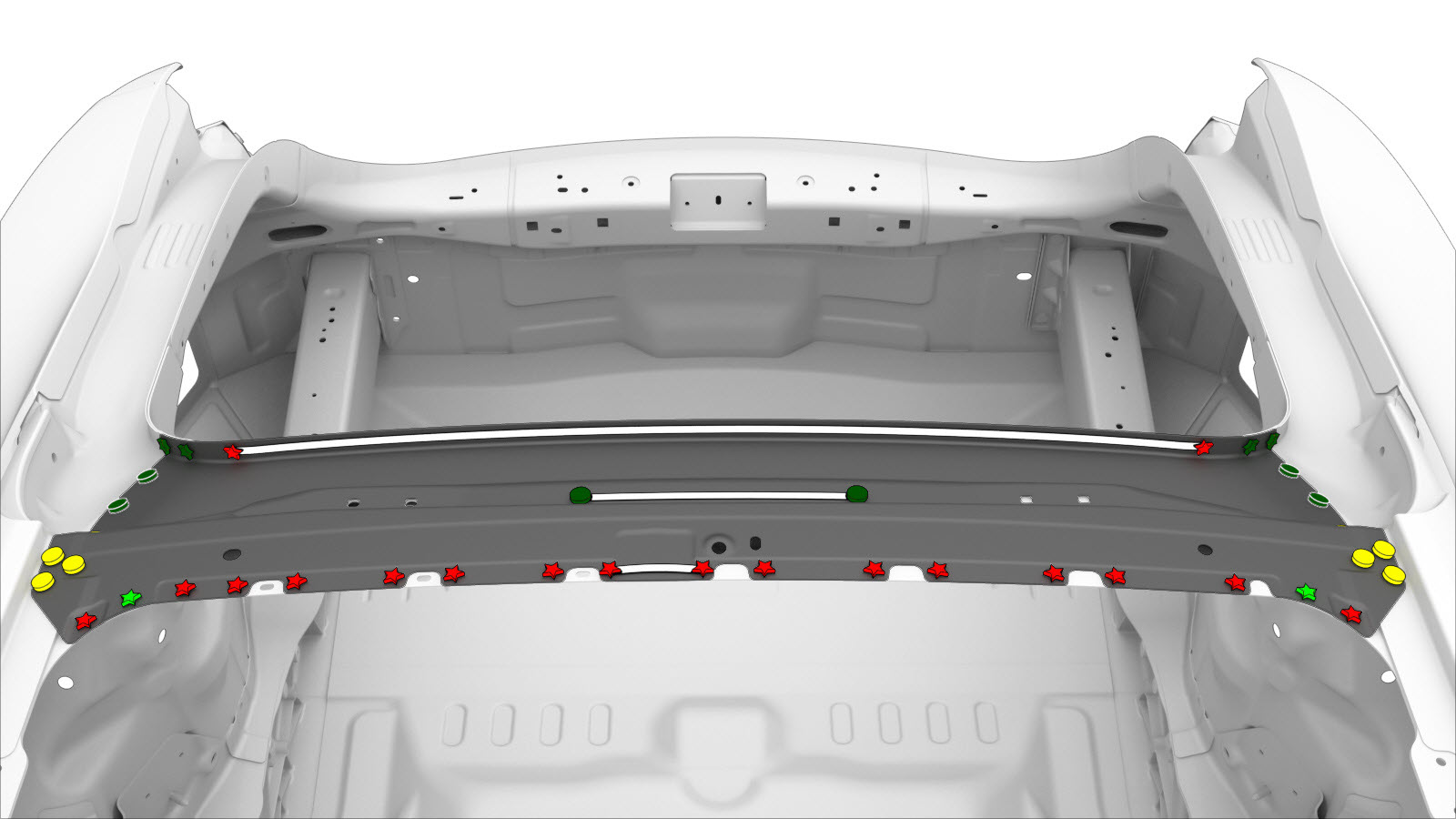

Preparación para la instalación.
o Remaches avellanados, 4,8 mm, largos

o Remaches avellanados, 4,8 mm, cortos
o Remaches Flow Form, S18
- A = 8 mm.
- B = 9 mm.
o Remaches Flow Form, S38

o Remaches Flow Form, S48

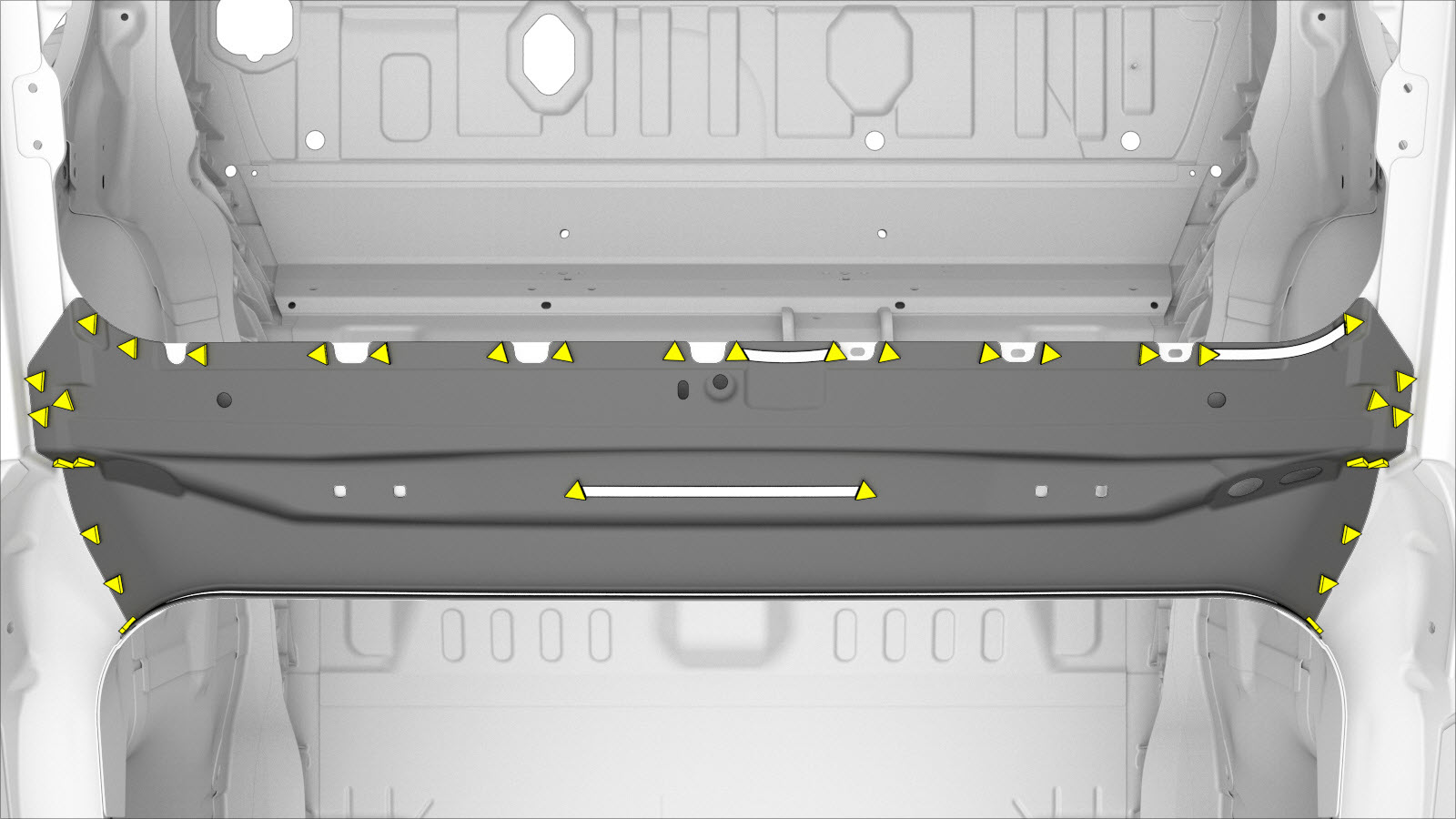

Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Efectúe las operaciones posteriores a la reparación necesarias.
