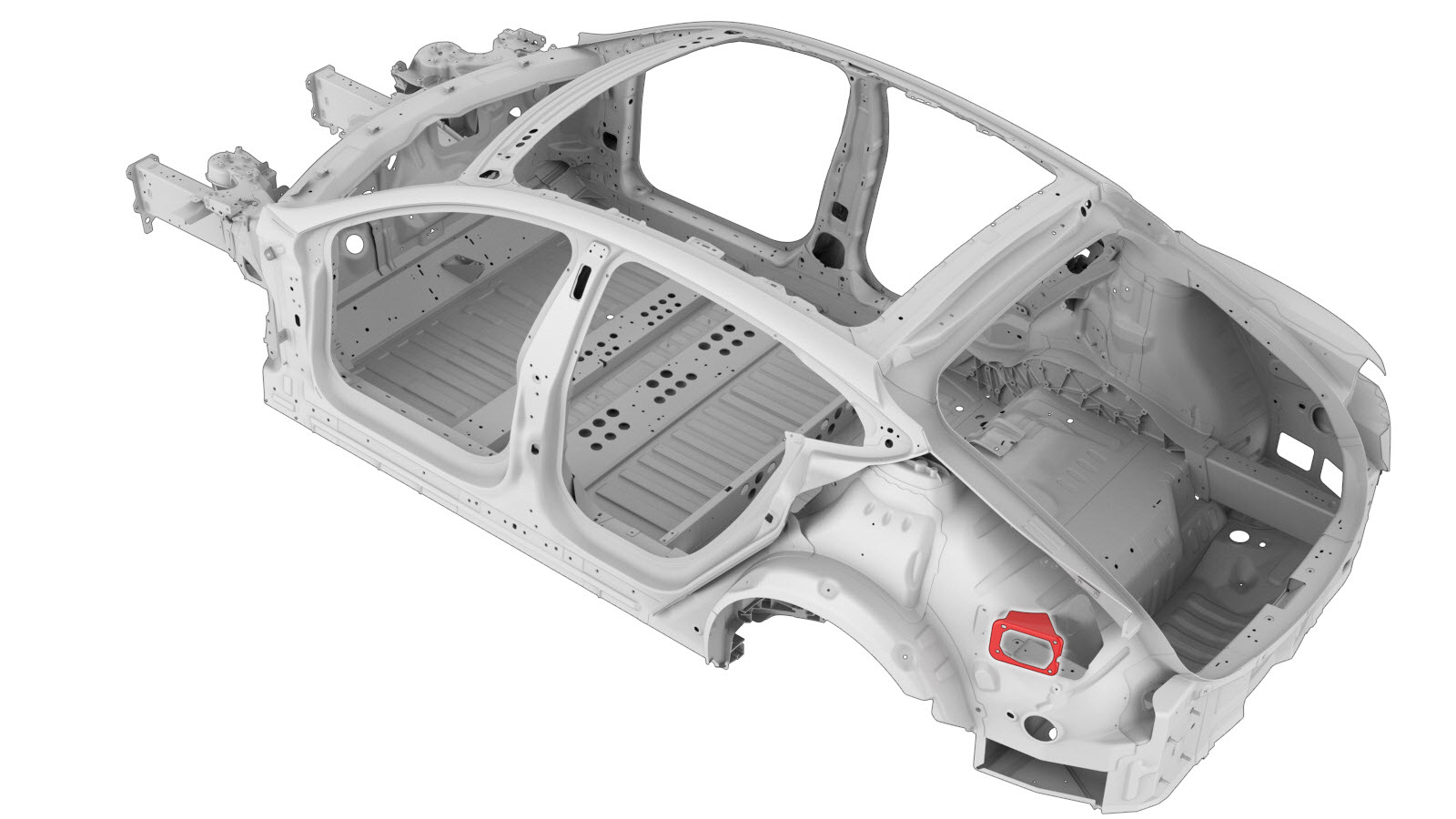

Refuerzo del alojamiento del piloto trasero
Código de corrección:
10100111902
10100111202
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

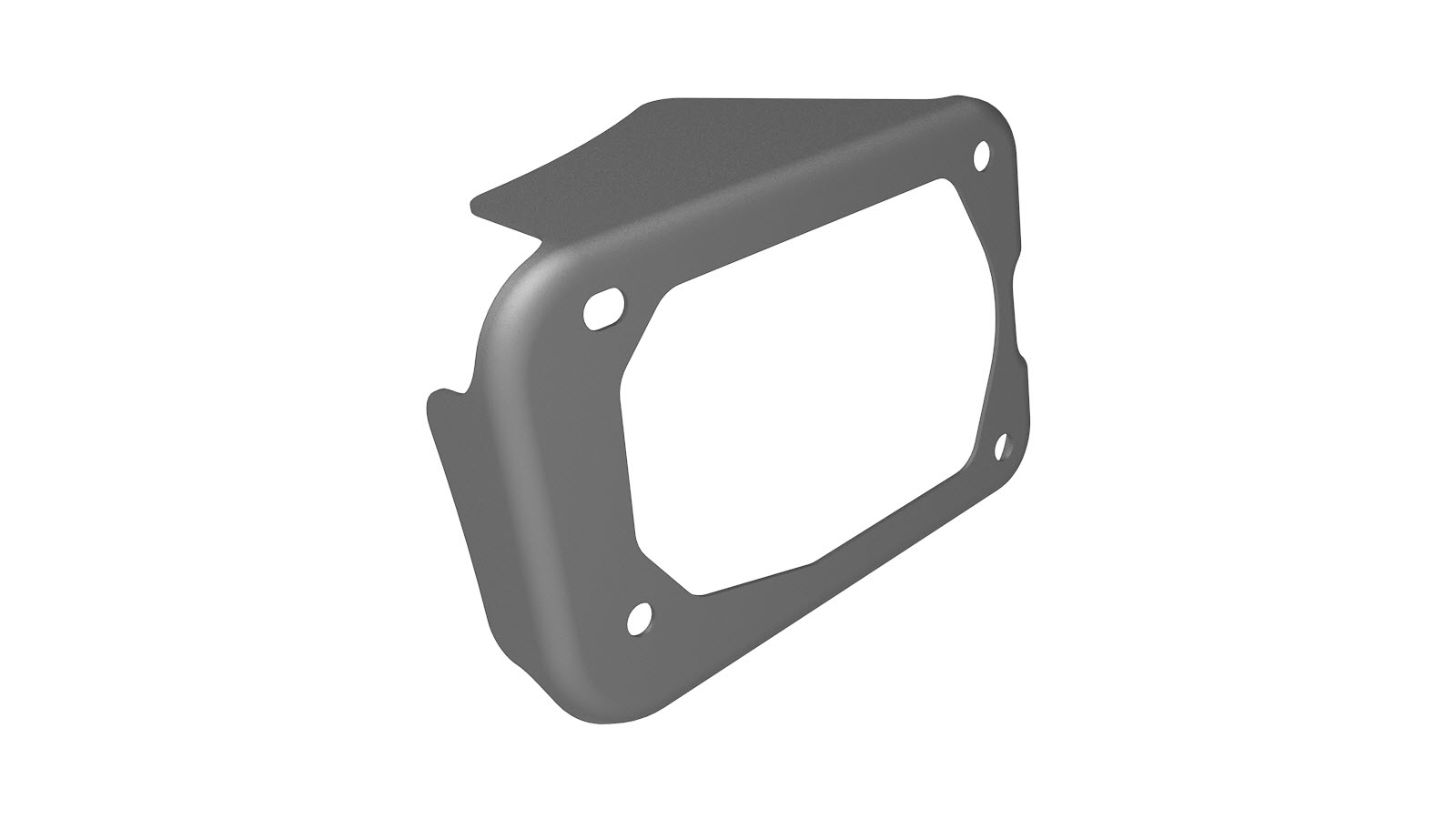

| 1 | REINF - RR LAMP HOUSING (Refuerzo del alojamiento de la luz trasera) | |
| 8 | Remache, 4,8 mm |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire Capa exterior de la aleta (vehículos fabricados hasta el 17 de febrero de 2022).
-

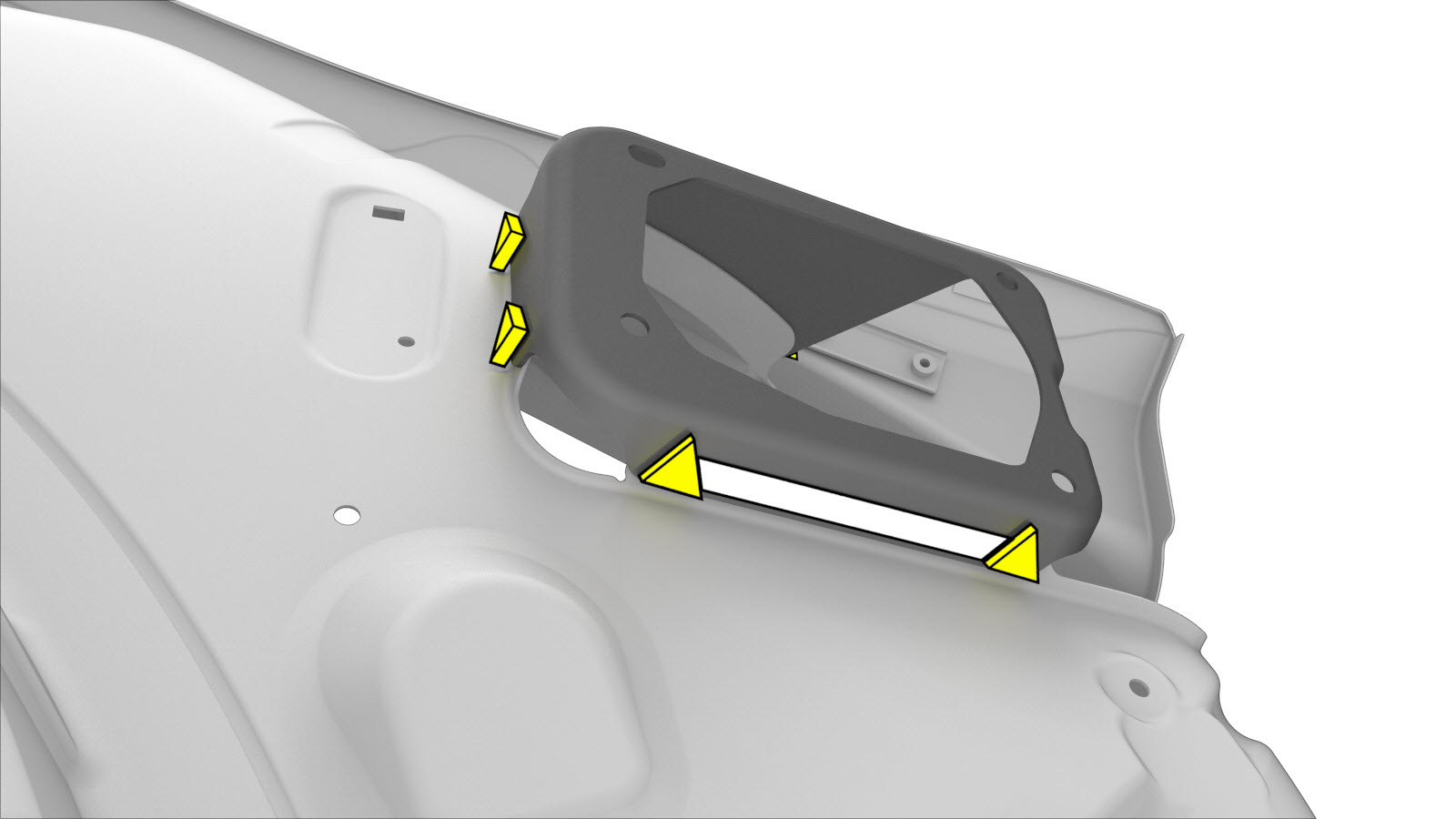

Retire el componente original.

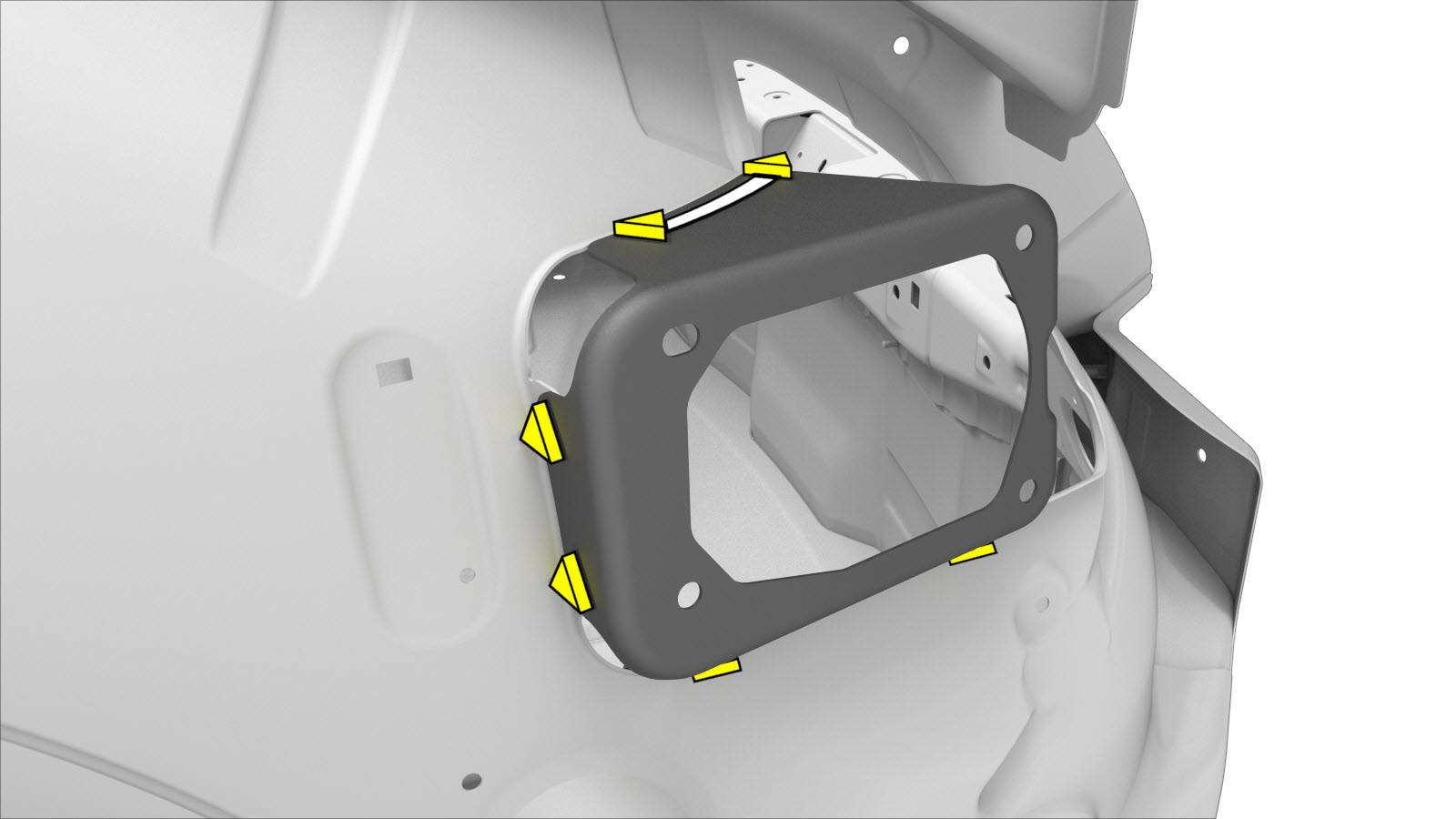

o Soldaduras por puntos de fábrica
-
Preparación para la instalación.

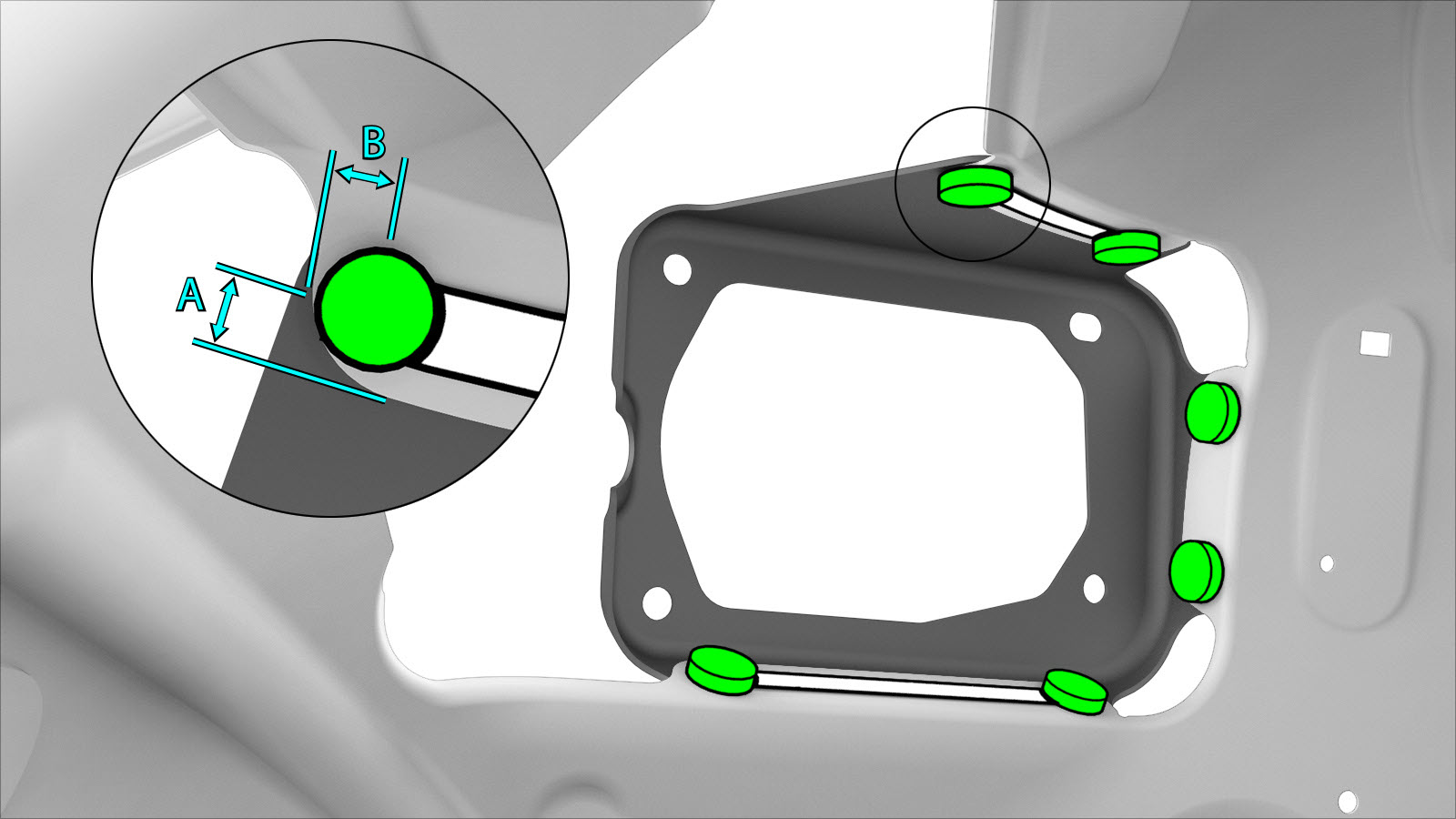

o Remaches, 4,8 mm
- A = 11 mm.
- B = 7 mm.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
-
Instale Capa exterior de la aleta (vehículos fabricados hasta el 17 de febrero de 2022).
- Efectúe las operaciones posteriores a la reparación necesarias.
