Directrices de reparación de la torre de amortiguación de fundición (delantera)

Explica cómo determinar si la torre de amortiguación de fundición puede repararse o si es necesario reemplazarla.

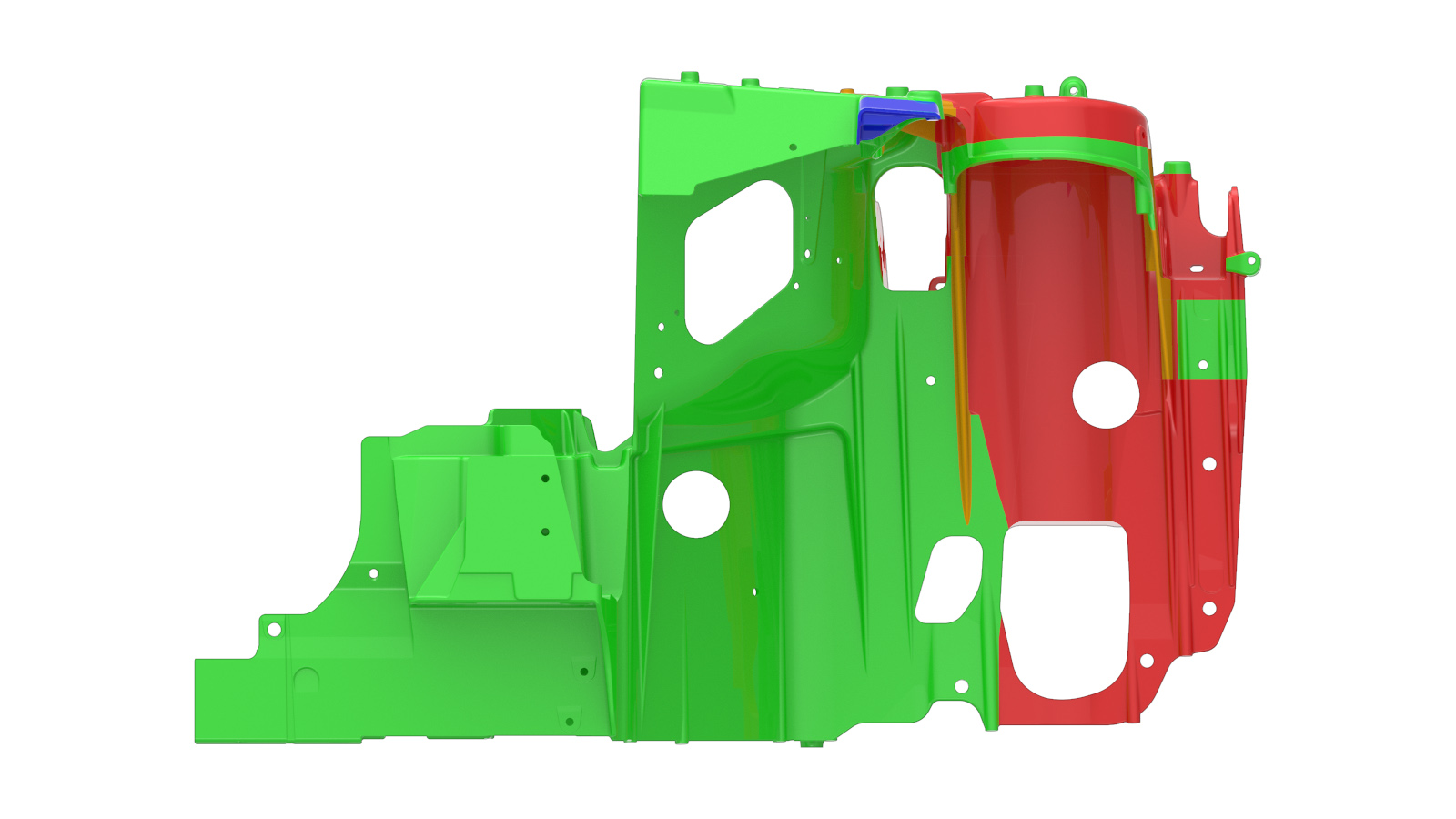

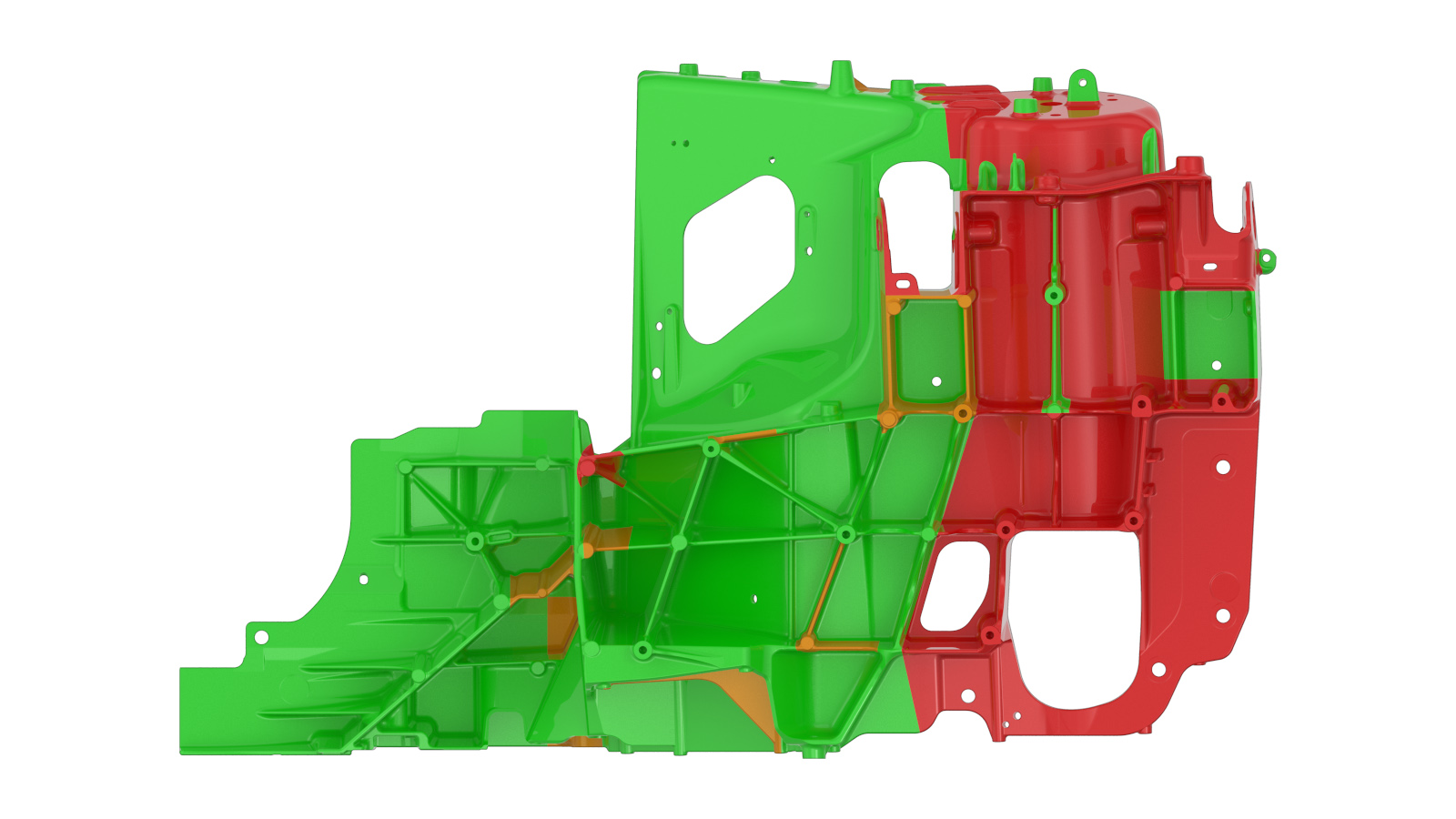

Las imágenes que aparecen a continuación muestran la torre de amortiguación de fundición desde diferentes ángulos y contienen zonas resaltadas. Compare el área dañada de la torre de amortiguación del vehículo con las siguientes imágenes y, a continuación, utilice los criterios de reparación correspondientes al color de la zona resaltada para localizar los criterios que se deben utilizar a fin de determinar si el área dañada del componente se puede reparar.

Ver Componente izquierdo Componente derecho

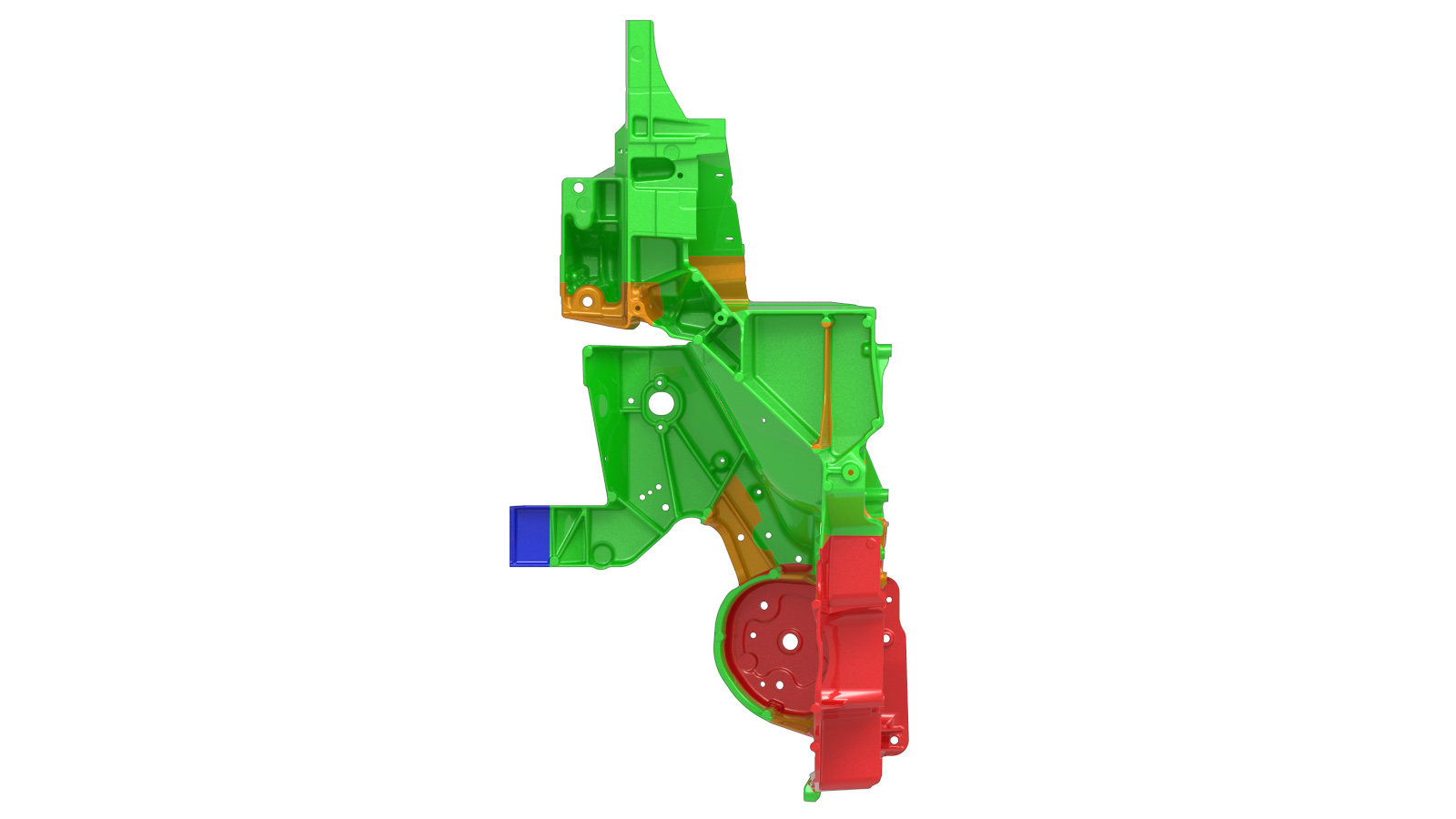

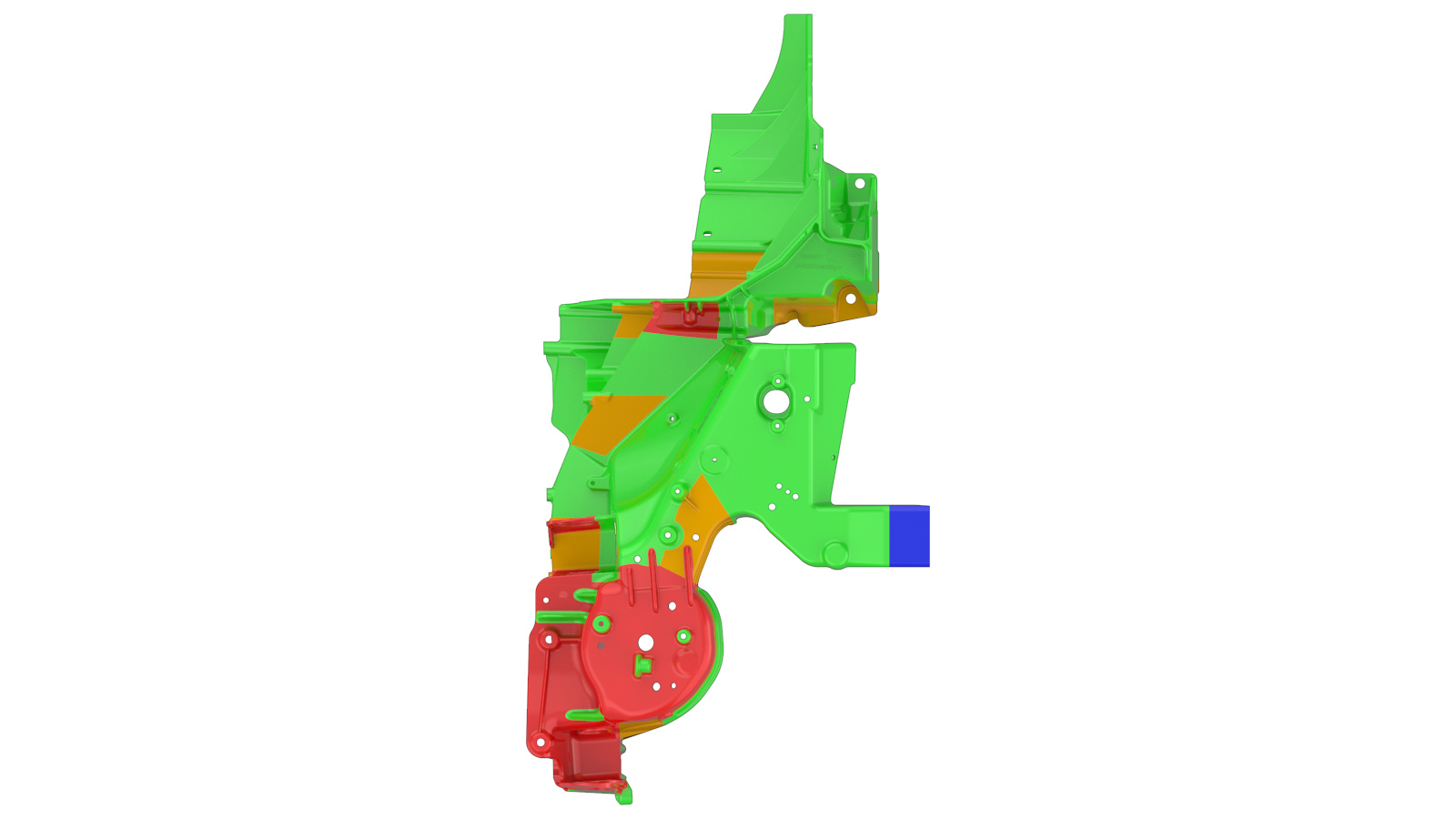

Superior

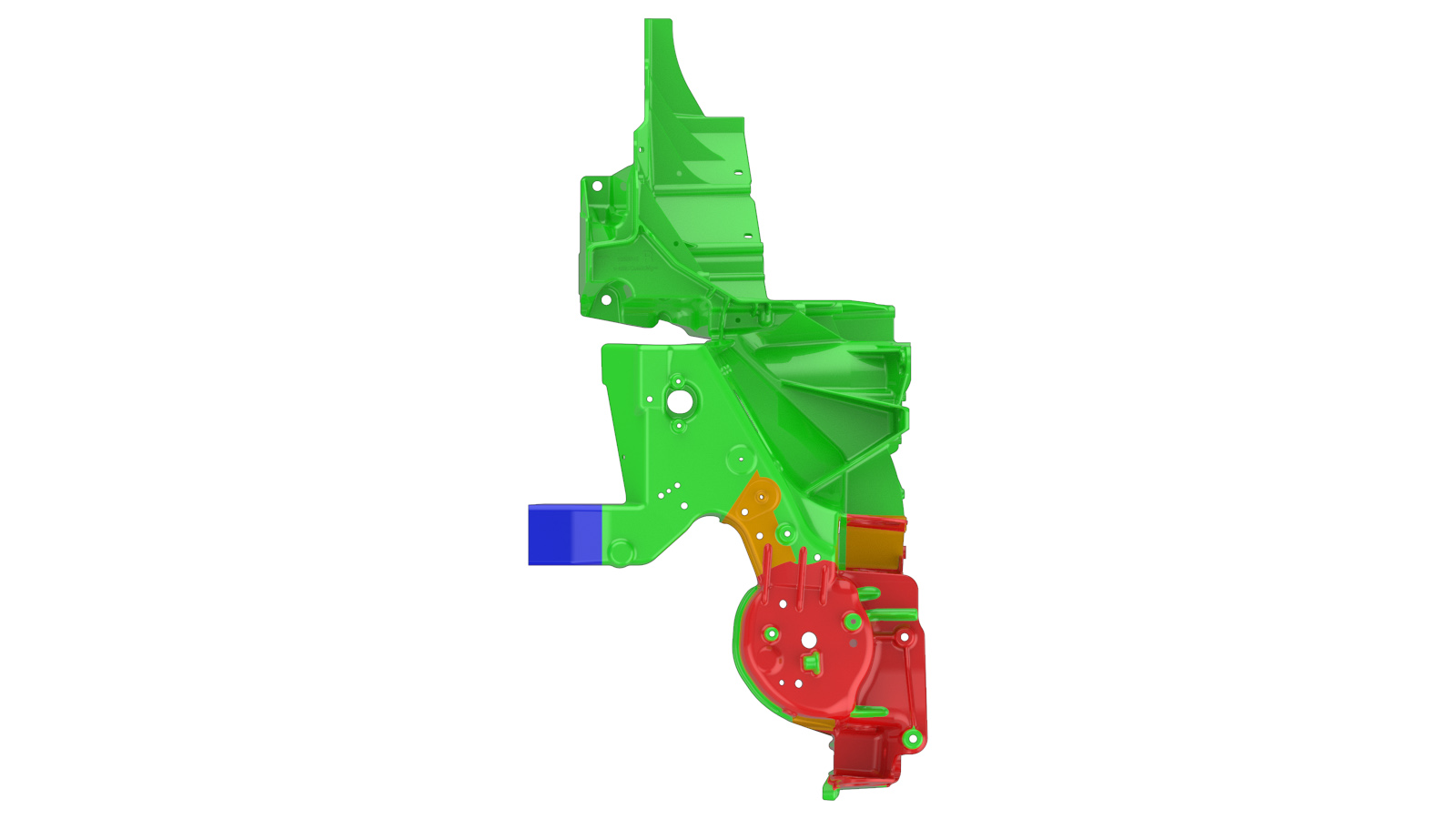

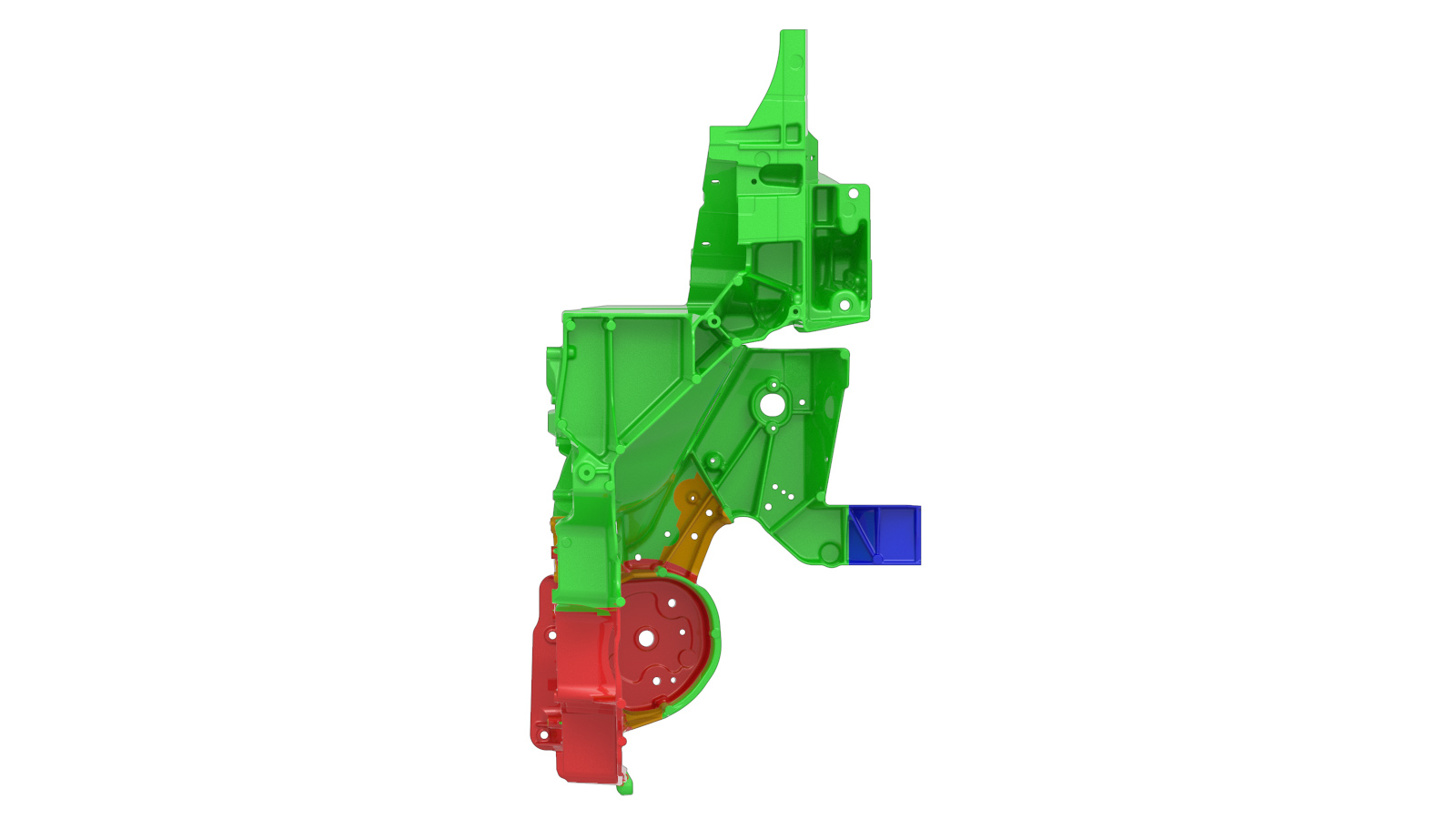

Inferior

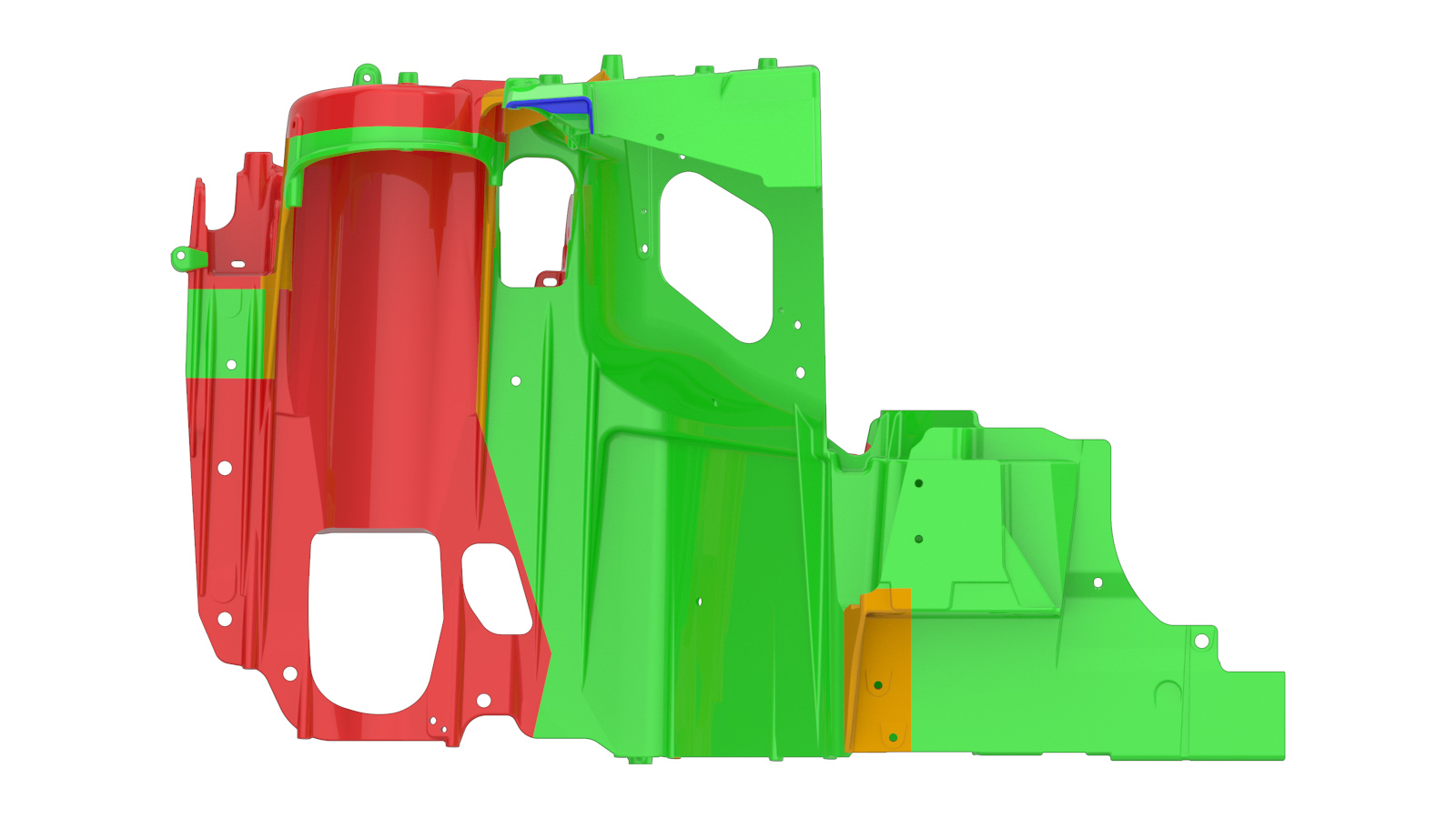

Interior (plano)

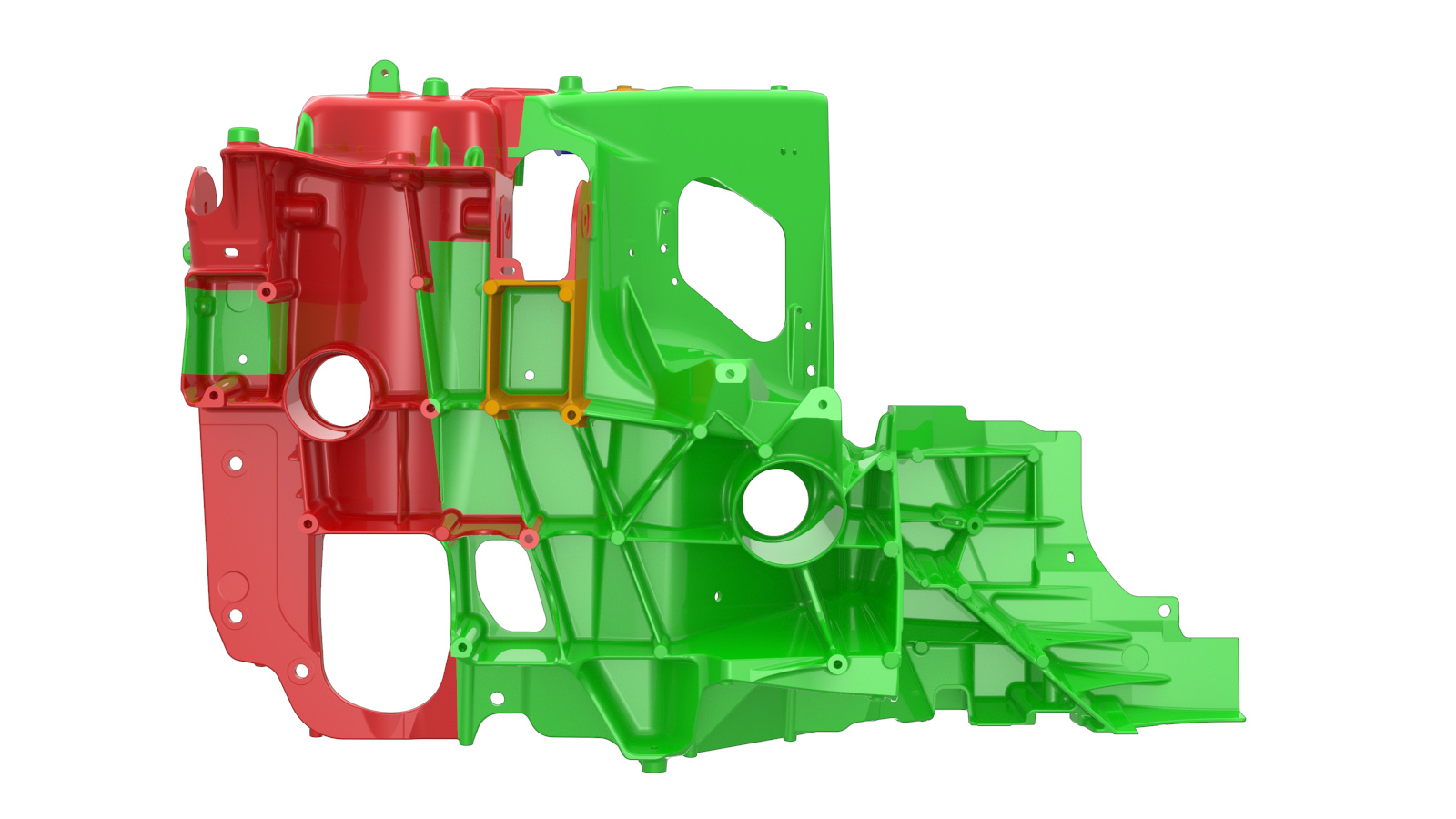

Exterior

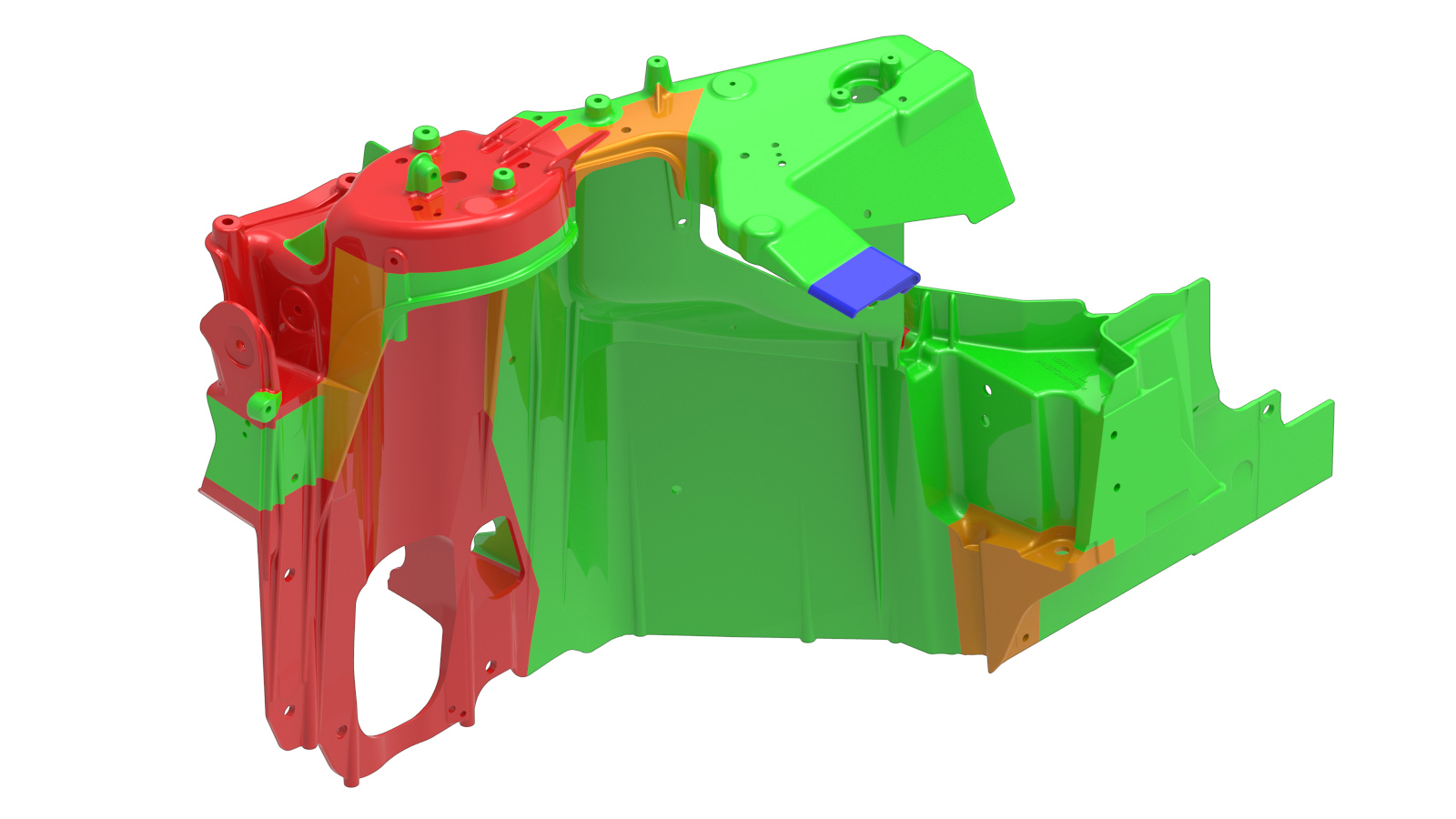

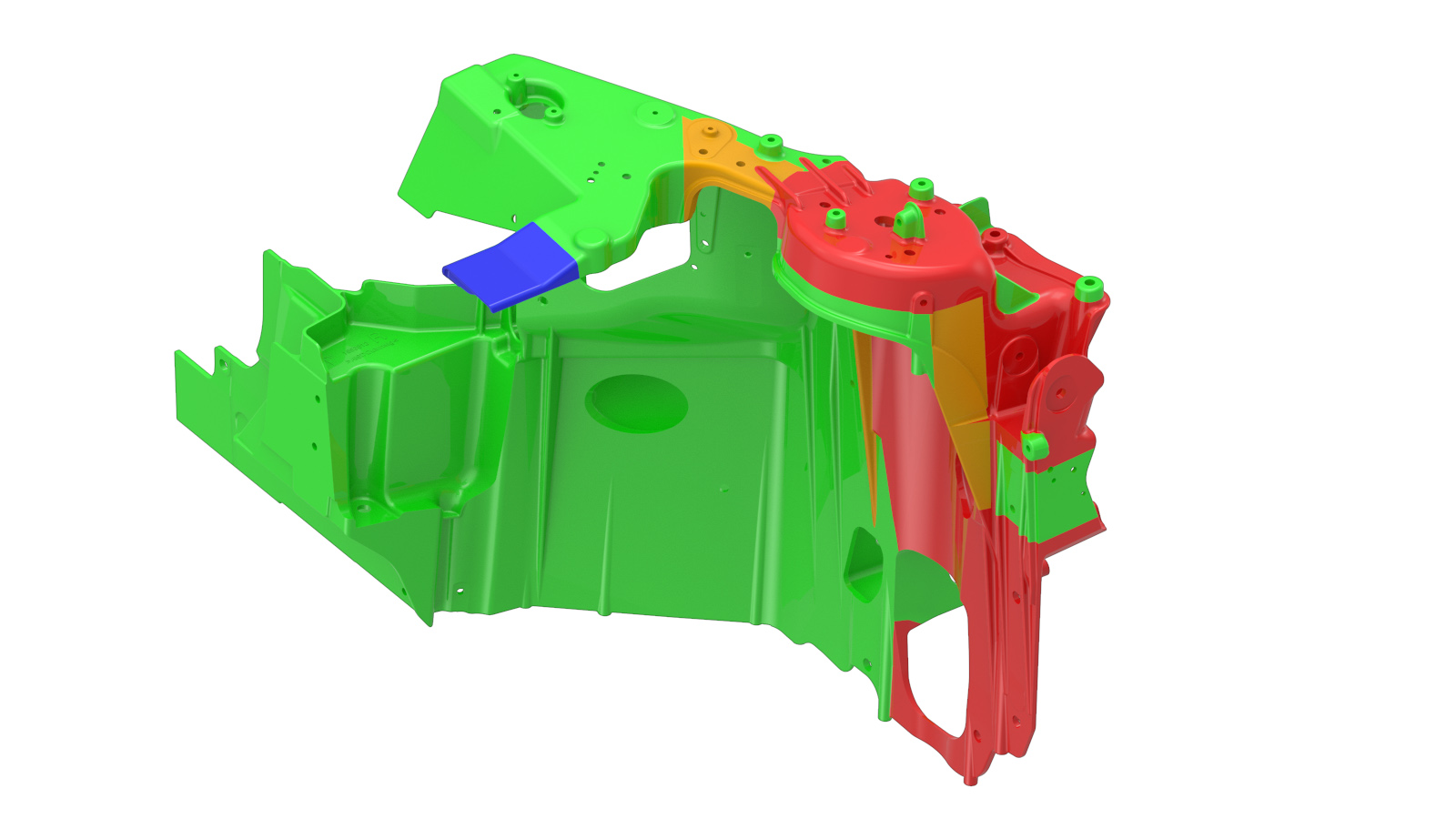

Exterior (ISO)

Según los colores utilizados en las imágenes anteriores, las reparaciones permitidas son las siguientes:

Tabla 1. Reparaciones permitidas
Color de la zona Reparaciones permitidas

Zonas azules (pestañas):

  • Las pestañas que se rompen completamente se pueden volver a soldar en su sitio.
  • Las pestañas parcialmente rotas o agrietadas se pueden reparar mediante soldadura.
  • Las pestañas dobladas se pueden enderezar con métodos en frío.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No utilice métodos en caliente para enderezar las pestañas.

Zonas verdes:

  • Se permiten daños en la soldadura de hasta 50 mm.
  • Para daños de más de 50 mm de largo, póngase en contacto con el equipo de reparación de daños por colisión de Tesla para obtener ayuda.
  • Las secciones de malla dobladas se pueden enderezar con métodos en frío.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No utilice métodos en caliente para enderezar las secciones de malla.

Zonas amarillas:

  • Se permiten daños en la soldadura de hasta 30 mm (no se requiere una placa de refuerzo).
  • Se permiten daños en la soldadura de entre 30 mm y 50 mm de longitud, pero deben instalarse también placas de refuerzo (referencia de Tesla 1076938-E0-B). Consulte Instalación de una placa de refuerzo para obtener más información.
  • En caso de daños de más de 50 mm de largo, póngase en contacto con el servicio de reparación de daños por colisión de Tesla para obtener ayuda.
  • Las secciones de malla dobladas se pueden enderezar con métodos en frío.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No utilice métodos en caliente para enderezar las secciones de malla.

Zonas naranjas:

Zonas rojas:

Ninguna; si el componente está dañado en estas zonas, póngase en contacto con el servicio de reparación de daños por colisión de Tesla para obtener ayuda.

Instalación de una placa de refuerzo

Las placas de refuerzo se pueden instalar solo si así lo indica el equipo de asistencia de reparación de carrocerías de Tesla, o según se especifica en las tablas de reparaciones permitidas (arriba). Las placas de refuerzo se instalan de la siguiente manera:
Informational PurposesAn informational icon, calling your attention
Nota
Las placas de refuerzo no se instalan mediante soldadura, sino exclusivamente con adhesivo estructural.
  1. Enderece el área donde se instalará la placa de refuerzo mediante métodos en frío.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No utilice métodos en caliente para enderezar las secciones de malla.
  2. Corte una sección de la placa de refuerzo de la longitud necesaria.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Las placas de refuerzo se colocan a ambos lados de la malla agrietada o enderezada. Asegúrese de que cada placa de refuerzo cubra el área máxima alrededor de la zona de reparación.
  3. Recorte y readapte la placa de refuerzo según sea necesario para que se ajuste perfectamente a la zona que se va a reforzar y deje margen para cualquier panel contiguo.
  4. Elimine cualquier contaminante de las superficies en contacto en la zona de reparación y la placa de refuerzo limpiándolas con alcohol isopropílico (IPA) antes de aplicar el adhesivo estructural.
  5. Aplique adhesivo estructural.
  6. Sitúe los discos de refuerzo en su posición y fíjelos en su lugar con mordazas.
  7. Limpie el exceso de adhesivo estructural.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Antes de realizar cualquier reparación con fijaciones a través de una placa de refuerzo ya instalada, póngase en contacto con el equipo de reparación de daños por colisión de Tesla para obtener ayuda. Debido a que la placa de refuerzo aumenta el grosor del conjunto de paneles, podría ser necesario cambiar las fijaciones utilizadas en las reparaciones realizadas después de instalar la placa de refuerzo.
