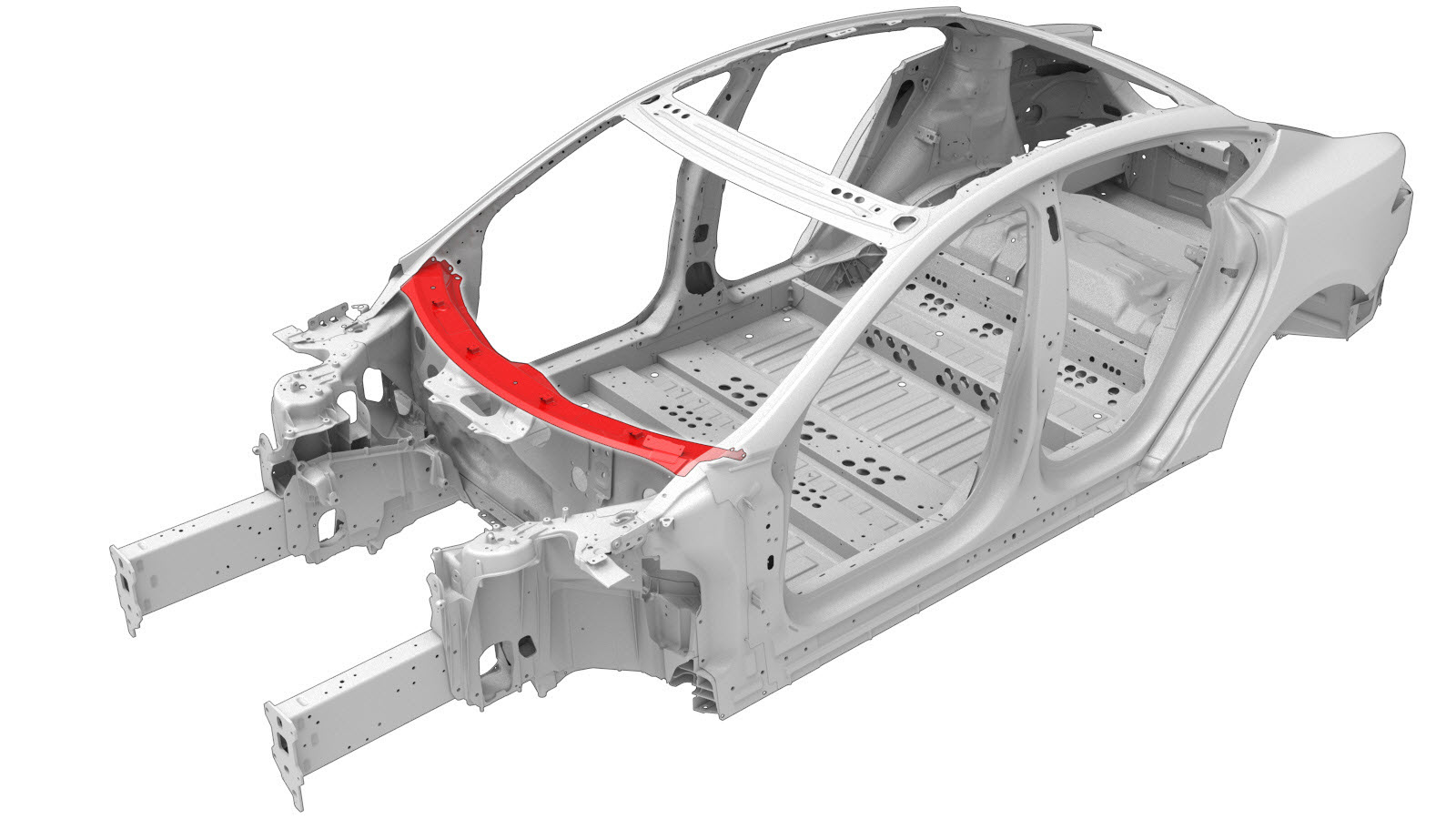

Cubierta superior (vehículos fabricados a partir del 20 de noviembre de 2021)
Código de corrección:
10101029202
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Verifique que este es el procedimiento de reparación correcto
- Después del 20 de noviembre de 2021, siga este procedimiento de reparación.
- El 20 de noviembre de 2021:
- Retire los componentes necesarios para ver la parte del conjunto del lateral de la cubierta original que está fijado a la cubierta superior.
- Si la cubierta superior está fijada al conjunto del lateral de la cubierta como se muestra a continuación:
Siga este procedimiento de reparación - Cubierta superior (vehículos fabricados a partir del 20 de noviembre de 2021). No realice este procedimiento. En su lugar, siga el procedimiento de reparación Cubierta superior (vehículos fabricados hasta el 20 de noviembre de 2021).
- Hasta el 19 de noviembre de 2021, siga el procedimiento de reparación Cubierta superior (vehículos fabricados hasta el 20 de noviembre de 2021).
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|
| 1 | ASY - COWL TOP (Cubierta superior) | |
| 2 | Remache estructural de alta resistencia, 6,5 mm | |
| 12 | Remache abombado estructural, 6,5 mm | |
| 11 | Remache Flow Form S08 | |
| 3 | Remache Flow Form S48 | |
| 4 | Perno , HF M6X18 PC88 MAT | Referencia de Tesla 1006529-00-A. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-

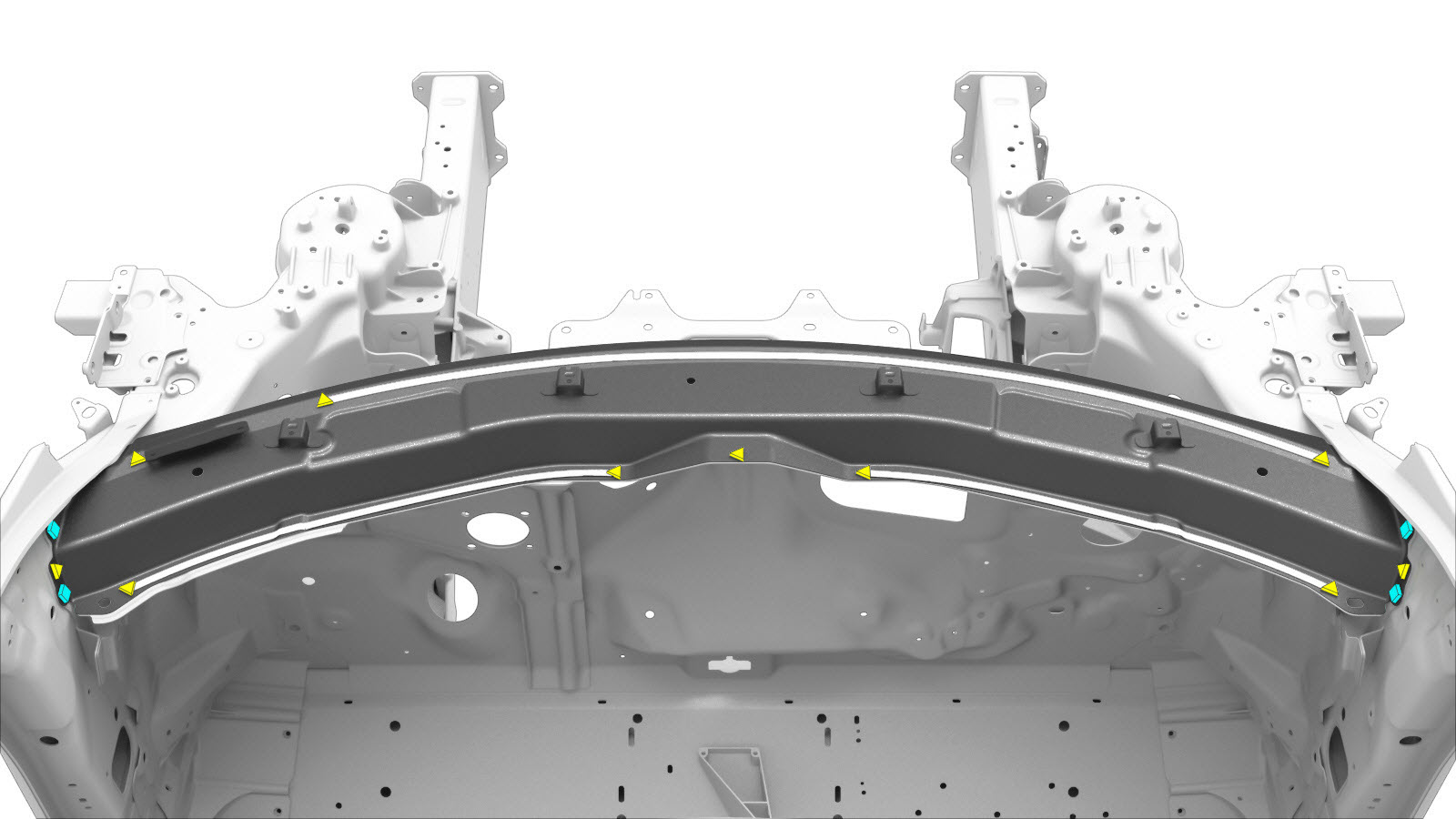

Retire el componente original.
o Soldaduras por puntos de fábrica
-

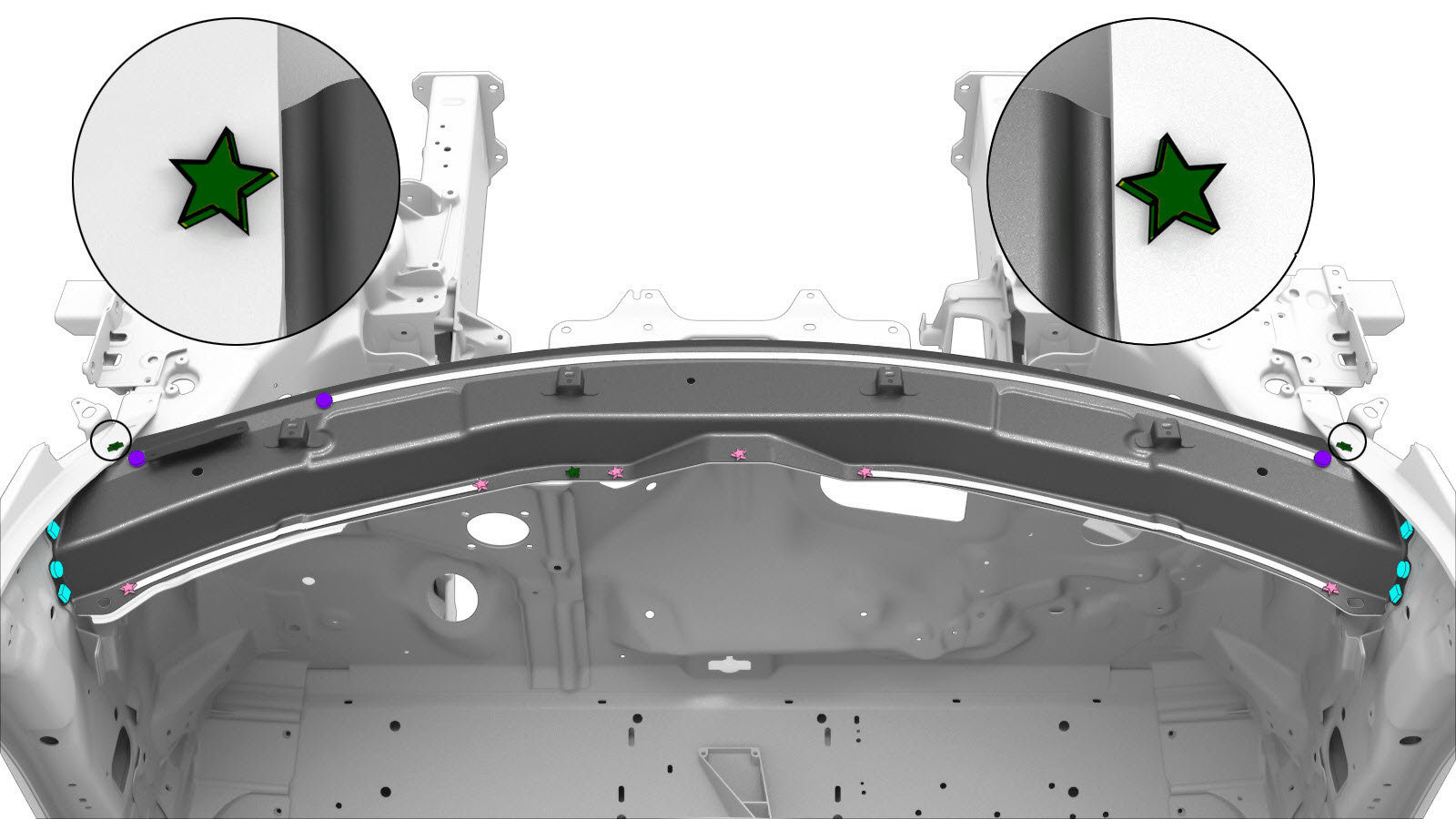

Preparación para la instalación.
o Remaches estructurales de alta resistencia, 6,5 mm
o Remaches abombados estructurales, 6,5 mm
o Pernos
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
-
Instale el componente o los componentes nuevos.
Apriete los pernos a 12 Nm.
- Efectúe las operaciones posteriores a la reparación necesarias.
