Conjunto del pilar de la bisagra

Información de reparación

Se puede sustituir cualquier sección individual o combinación de secciones del conjunto del pilar de la bisagra, siempre que se respeten las líneas de corte descritas en la sección Descripciones sobre las secciones del conjunto del pilar de la bisagra de este documento.
Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1 si se realiza una sustitución completa del conjunto; 2 si se sustituye una sección	PNL, PANEL-HINGE PILLAR (Pilar de la bisagra)
2	Remache estructural de alta resistencia, 6,5 mm
5	Remache Flow Form S38
2	Remache Flow Form S58
10	Remache Flow Form S48
4	Remache Flow Form S68
1	Perno, BOLT,HF,M6-1.0x21[88],G1009[B],MAT	Referencia de Tesla 1139785-00-A.
2	Perno, T2000,M8x1.25-28,CF,[88],G1009	Referencia de Tesla 1621839-00-B.
3	Perno, BOLT,HH,M8-1.25x27,[109],G0110,M	Referencia de Tesla 1621820-00-A.
2	Perno, cabeza Torx , PERNO, HF, M6x16, [109], G0109, ADH, MAT	Referencia de Tesla 1137934-00-C.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Descripciones sobre las secciones del conjunto del pilar de la bisagra


División en secciones del conjunto del pilar de la bisagra

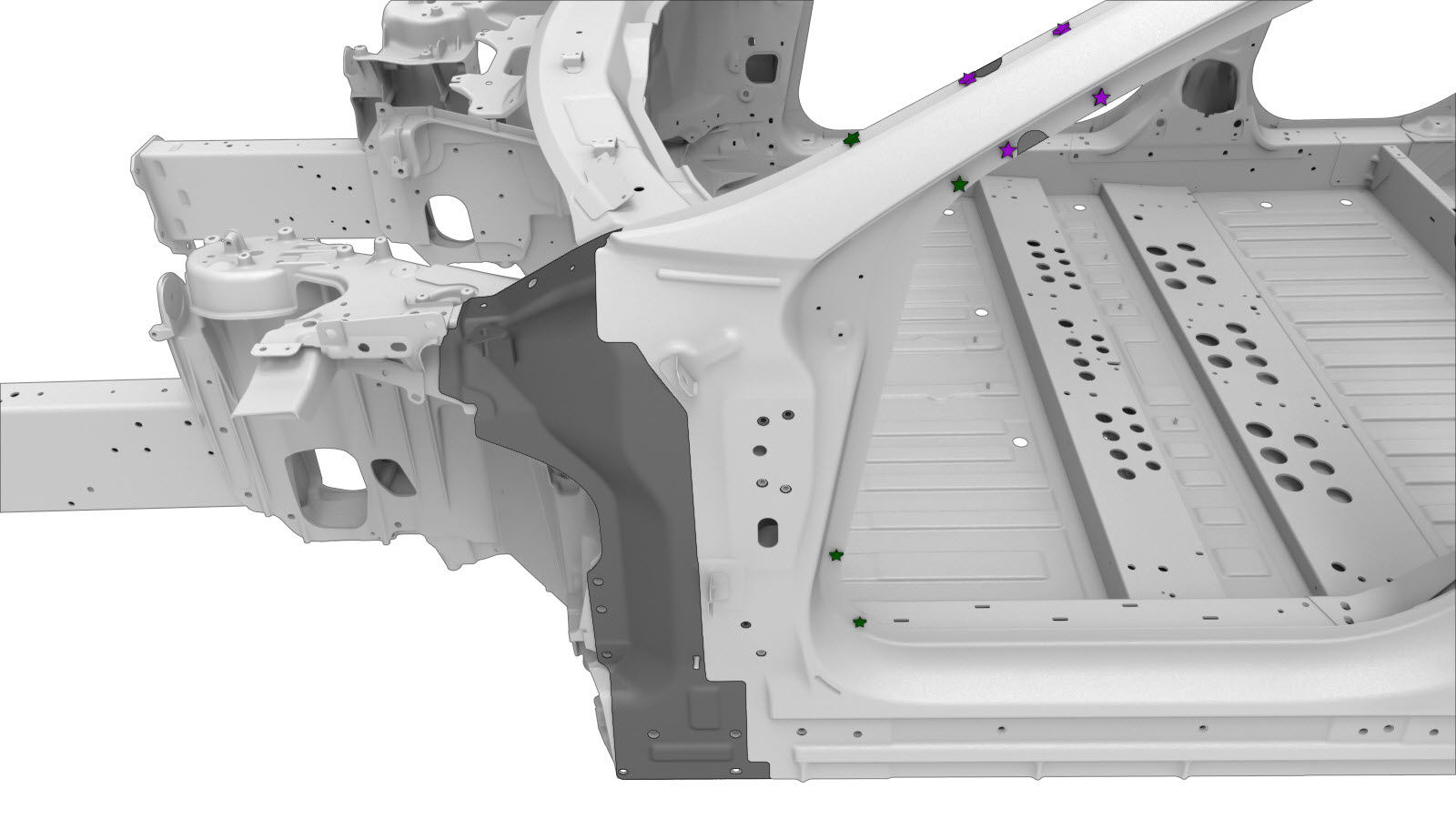

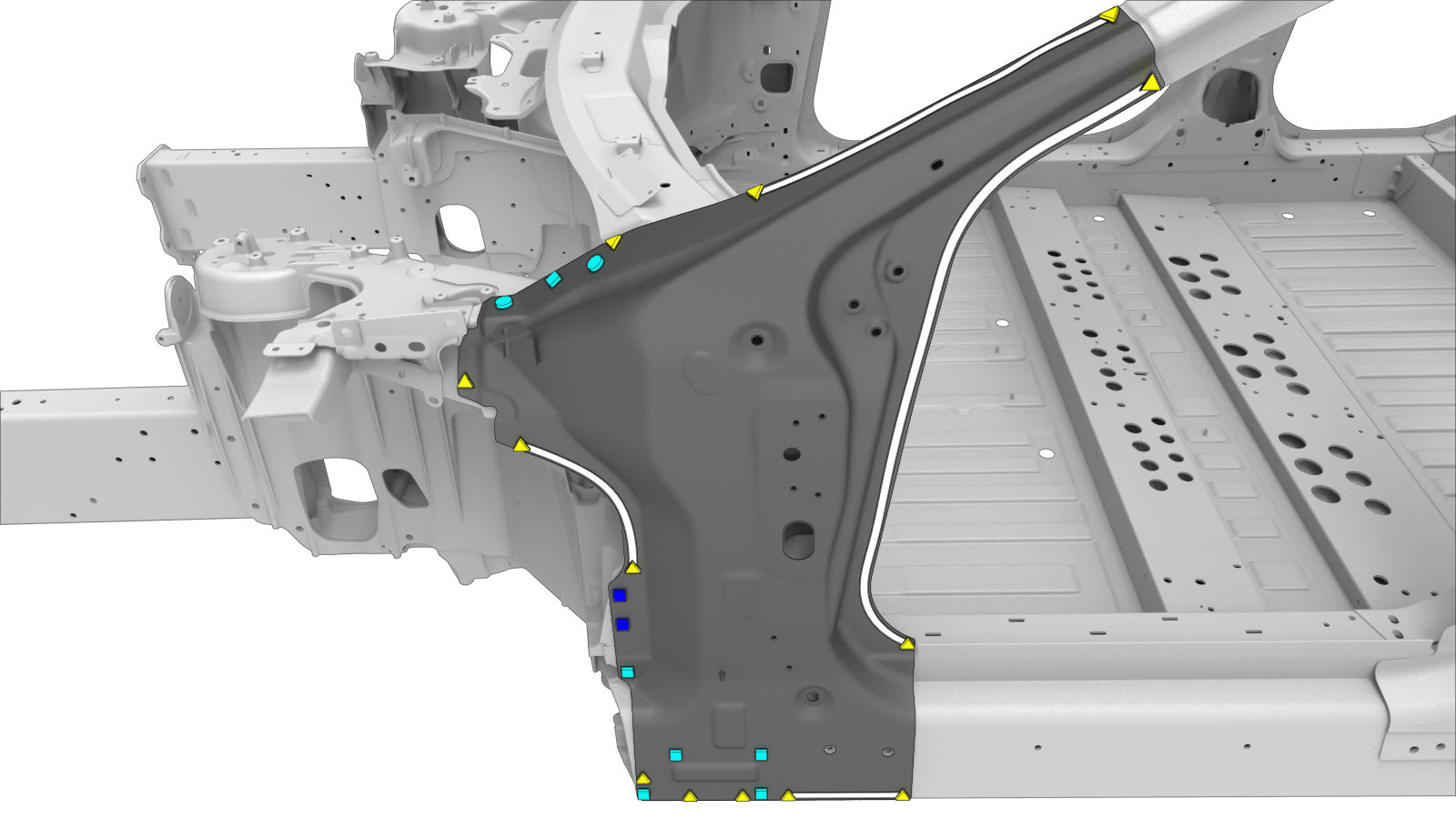

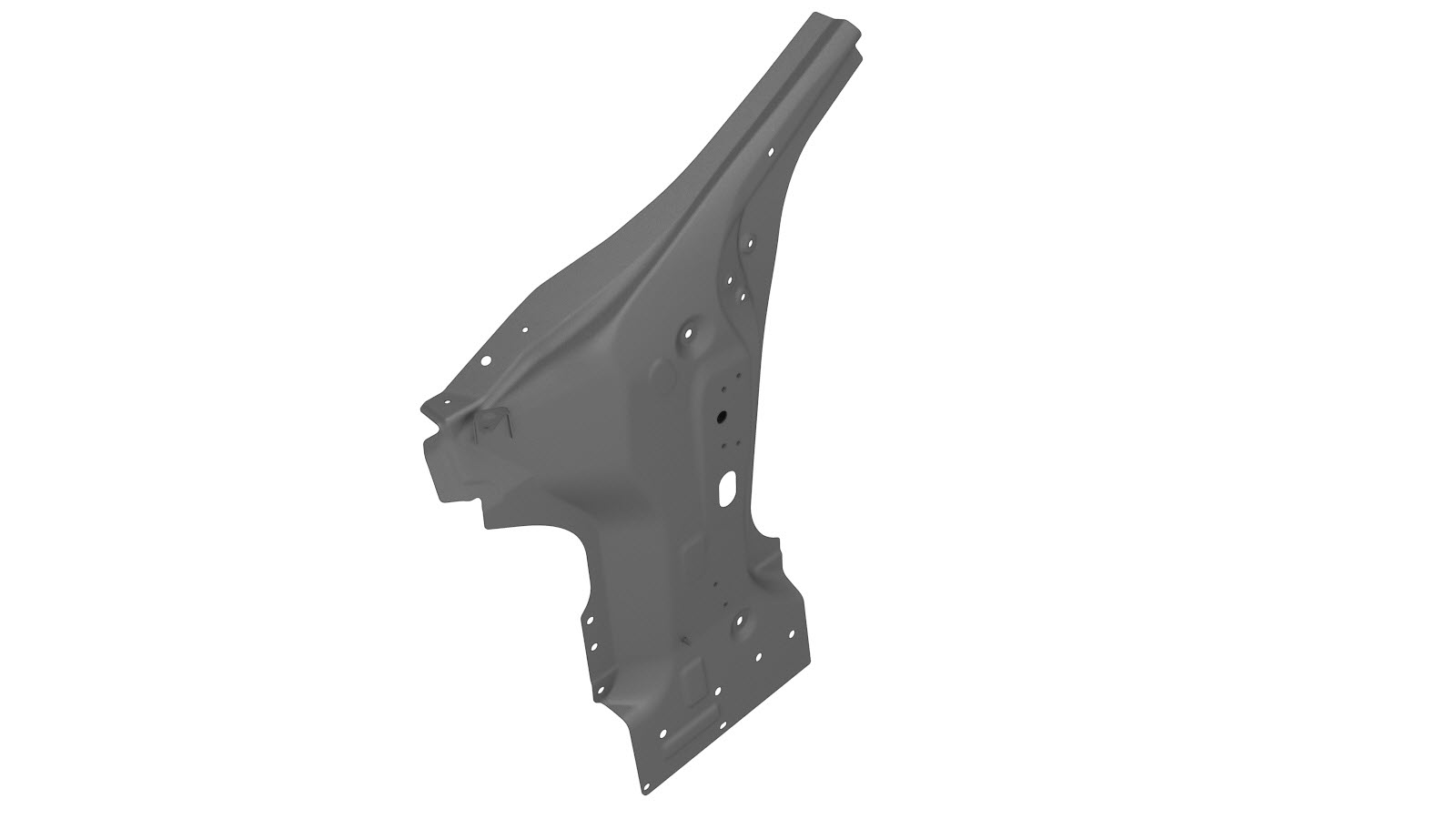

El conjunto del pilar de la bisagra (se muestra a continuación) es un solo componente y se puede sustituir como una sola reparación:

Como alternativa, en lugar de sustituir el conjunto del pilar de la bisagra completo, las áreas inferiores o superiores del conjunto del pilar de la bisagra se pueden sustituir empleando partes de un componente nuevo del conjunto del pilar de la bisagra mediante las líneas de corte descritas en este documento.

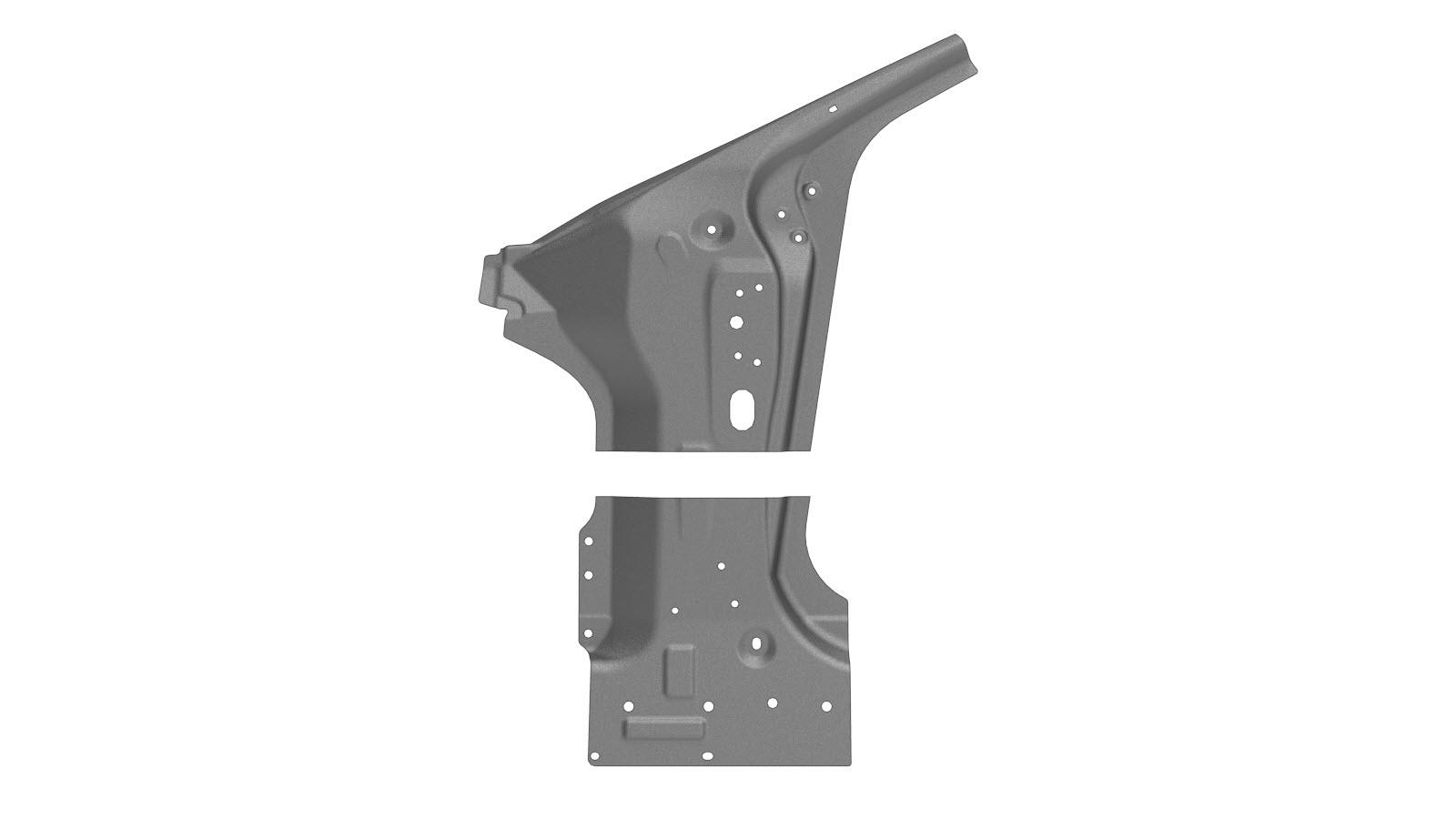

Secciones del conjunto del pilar de la bisagra

Procedimiento de reparación

Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente subyacente que se desea sustituir.
Si se sustituye una sección del conjunto del pilar de la bisagra: Corte el primer conjunto del pilar de la bisagra nuevo como se indica a continuación para fabricar el nuevo componente.
Línea de corte

Línea/punto de referencia

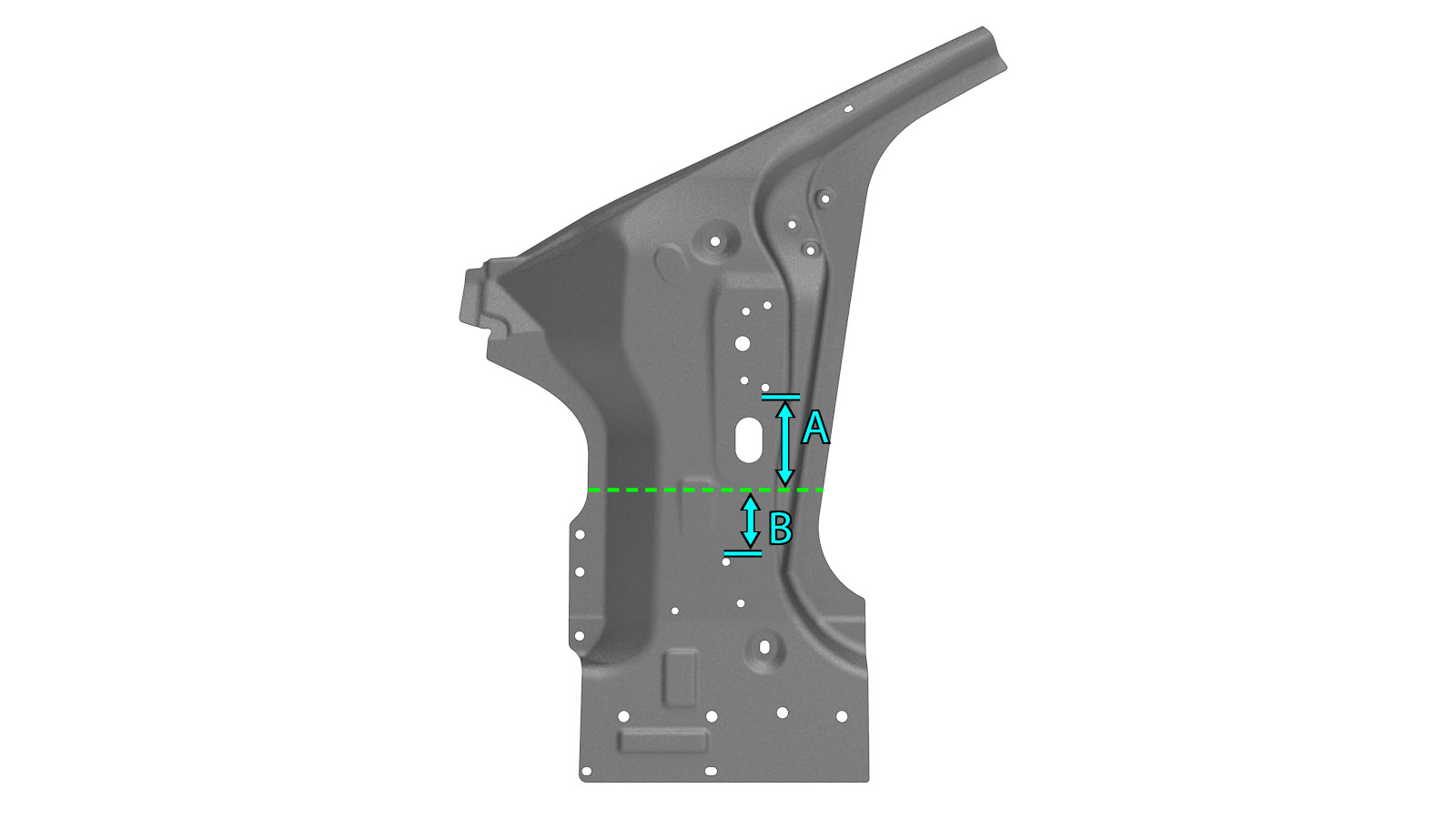

- A = 121 mm
- B = 91 mm
Si se sustituye una sección del conjunto del pilar de la bisagra: Marque el conjunto del pilar de bisagra en la línea de corte de la sección.
Línea de corte

Línea/punto de referencia

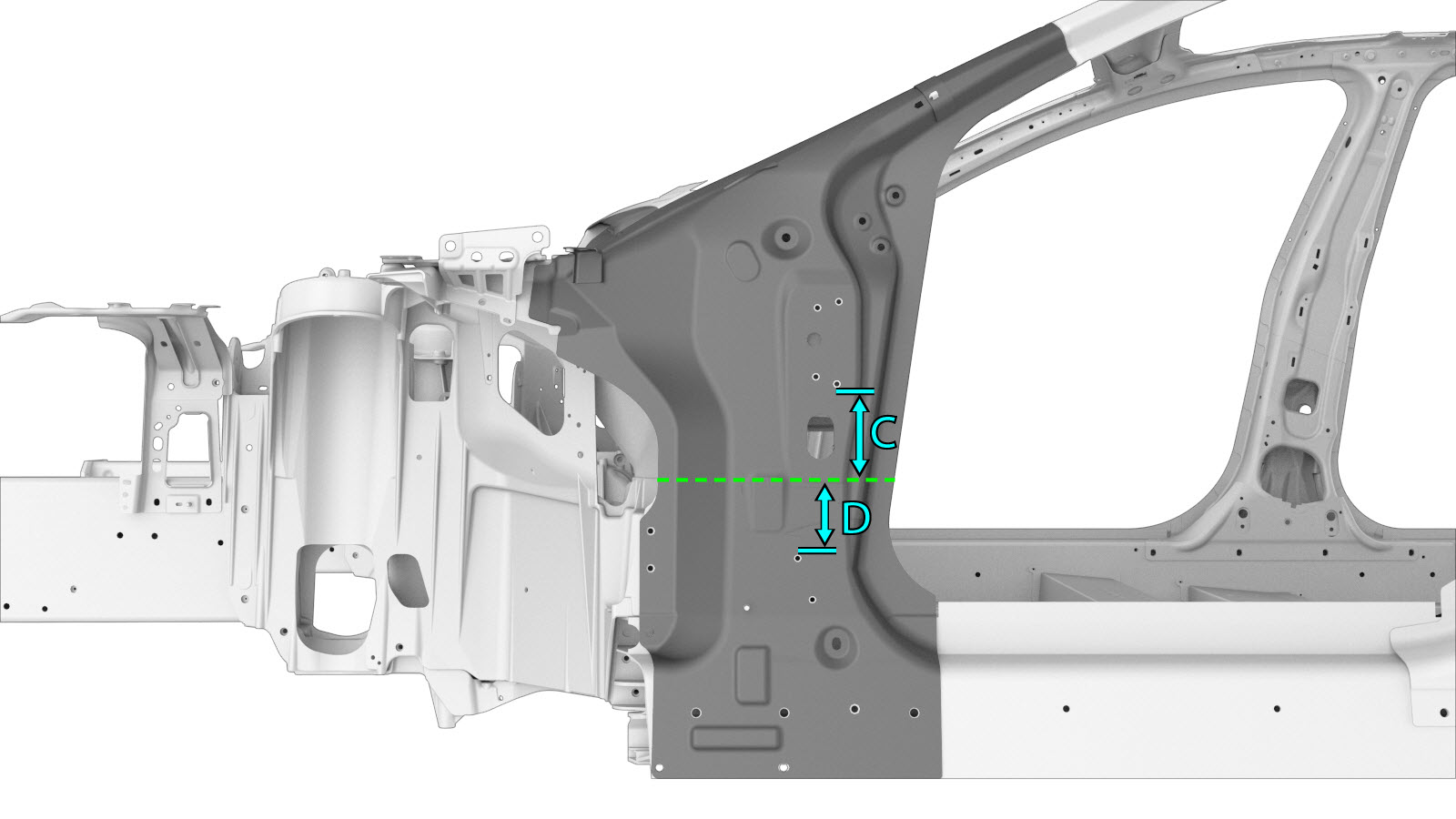

- C = 121 mm
- D = 91 mm
Retire el componente original.

Nota
Si se sustituye una sección del conjunto del pilar de la bisagra: Retire solo los fijadores de la sección que se va a sustituir.

o Soldaduras por puntos de fábrica

o Remaches estructurales de fábrica

o Pernos
Preparación para la instalación.
o Remaches estructurales de alta resistencia, 6,5 mm

o Remaches Flow Form, S48
o Remaches Flow Form, S38

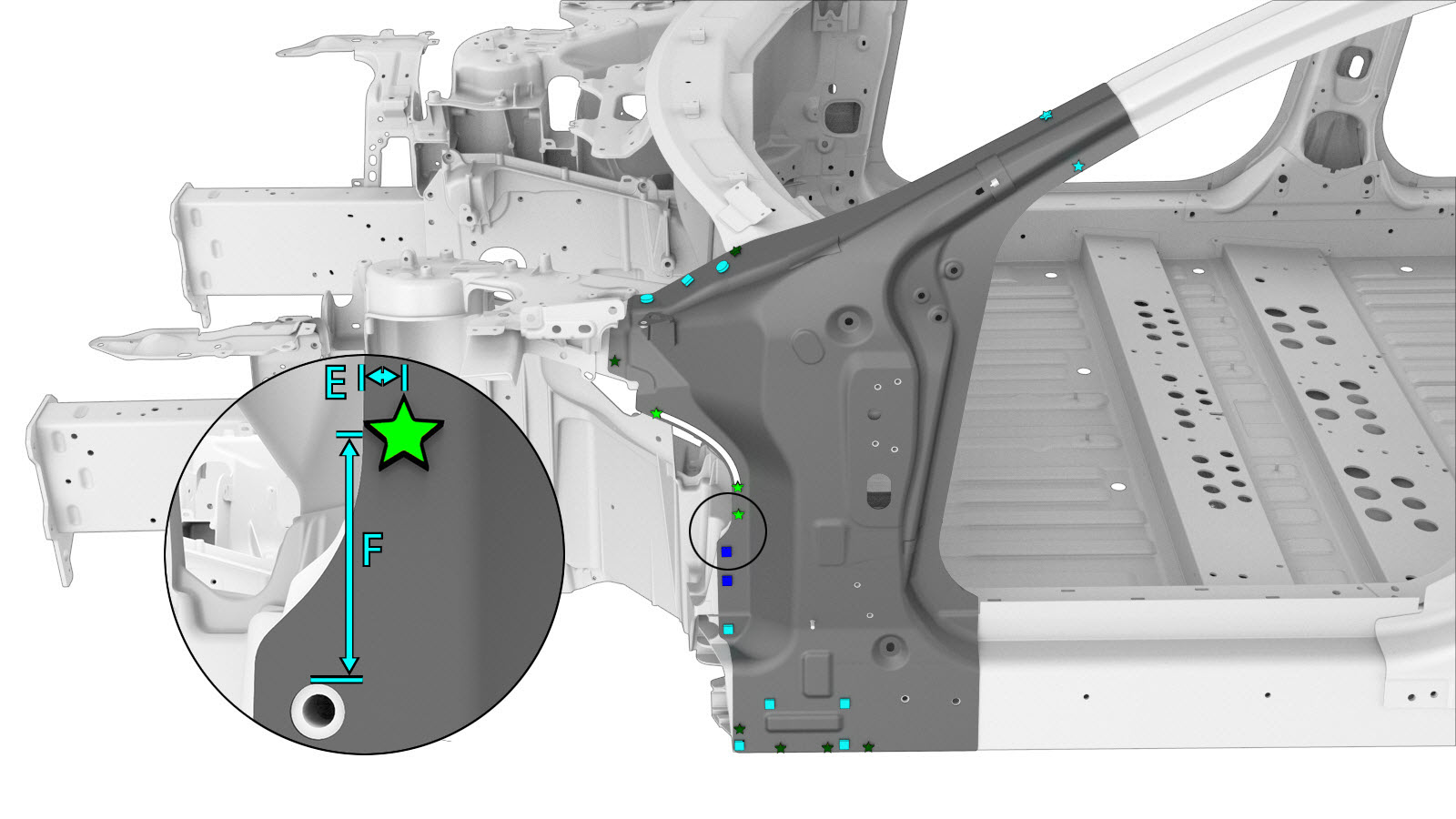

- E = 9 mm
- F = 66 mm
o Remaches Flow Form, S58

o Pernos

o Perno, Torx
Si se sustituye una sección del conjunto del pilar de la bisagra: Corte el segundo nuevo conjunto del pilar de bisagra como se muestra a continuación para crear una placa de respaldo.
Línea de corte

Línea/punto de referencia
- G = 101 mm
- H = 71 mm
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete los pernos de la siguiente manera:
- Perno Torx M8, referencia de Tesla 1621839-00-B: 30 Nm
- Perno hexagonal M8x27, referencia 1621820-00-A: 24 Nm
- Perno hexagonal M6x16, referencia 1137934-00-C: 8 Nm
- Perno hexagonal M6x21, referencia 1139785-00-A: 10 Nm
Si se reemplaza una sección del conjunto del pilar de la bisagra, realice una soldadura GMA en las juntas de tope entre las secciones.

Aviso
No suelde el panel donde esté en contacto directo con los paneles de alta resistencia situados debajo. El calor provocado por la soldadura puede debilitar la resistencia de la estructura subyacente de acero de alta resistencia.

Aviso
Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.

Aviso
Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.

Aviso
Antes de la soldadura MIG, asegúrese de que el adhesivo estructural está seco al tacto. Si el adhesivo estructural no está seco al tacto antes de la soldadura MIG, la resistencia de la junta adhesiva podría comprometerse.

PRECAUCIÓN
No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.

Nota
Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
Instale la parte necesaria de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
Instale las fijaciones como se indica.

o Remaches Flow Form, S48

o Remaches Flow Form, S68
Efectúe las operaciones posteriores a la reparación necesarias.
