Soporte de la hebilla del cinturón de seguridad de la segunda fila

Código de corrección: 10100301202 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

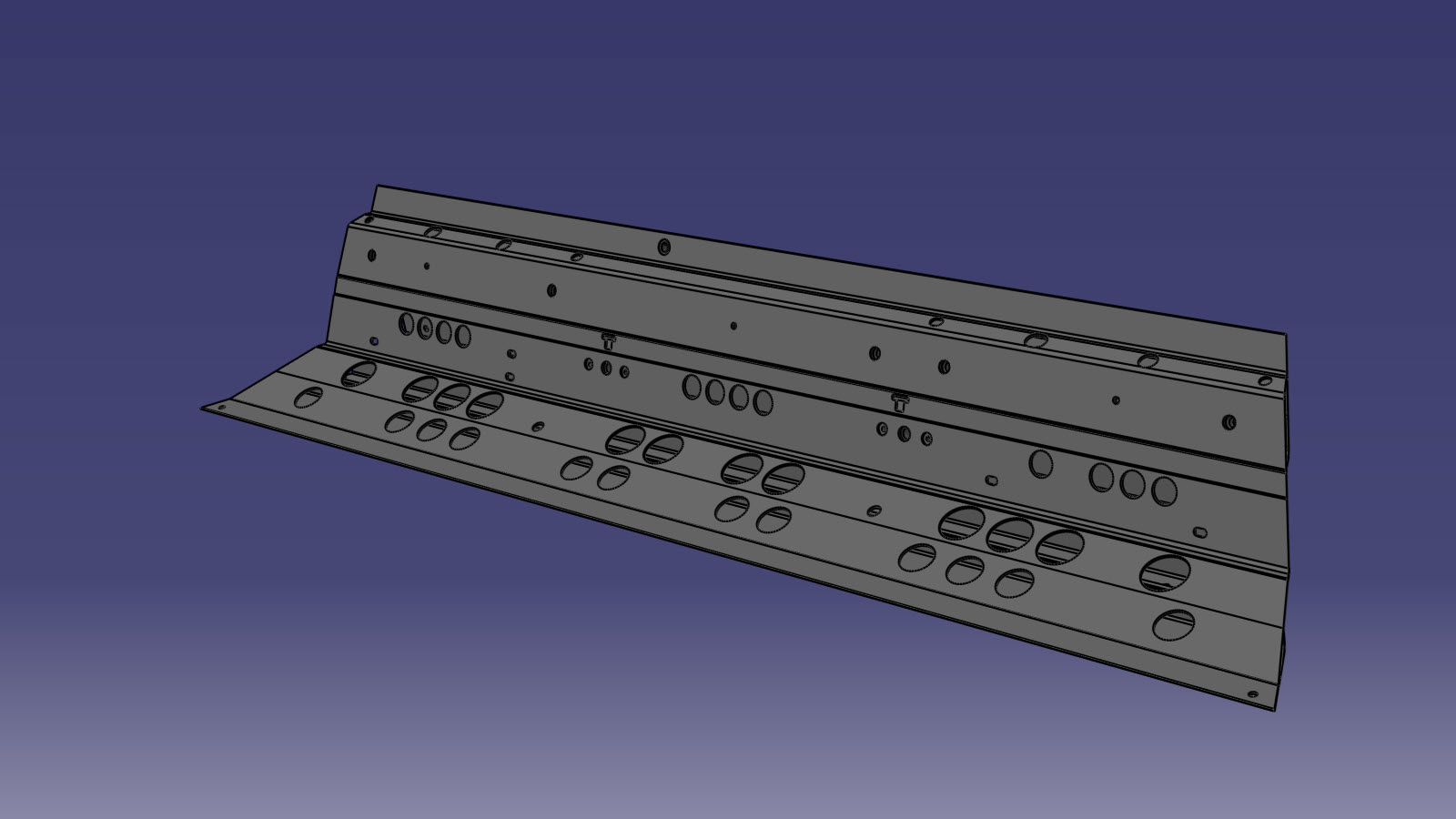

1 ASY, RR TORQUEBOX XMEMBER (Travesaño de la caja de torsión trasera)
1 Remaches ciegos

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

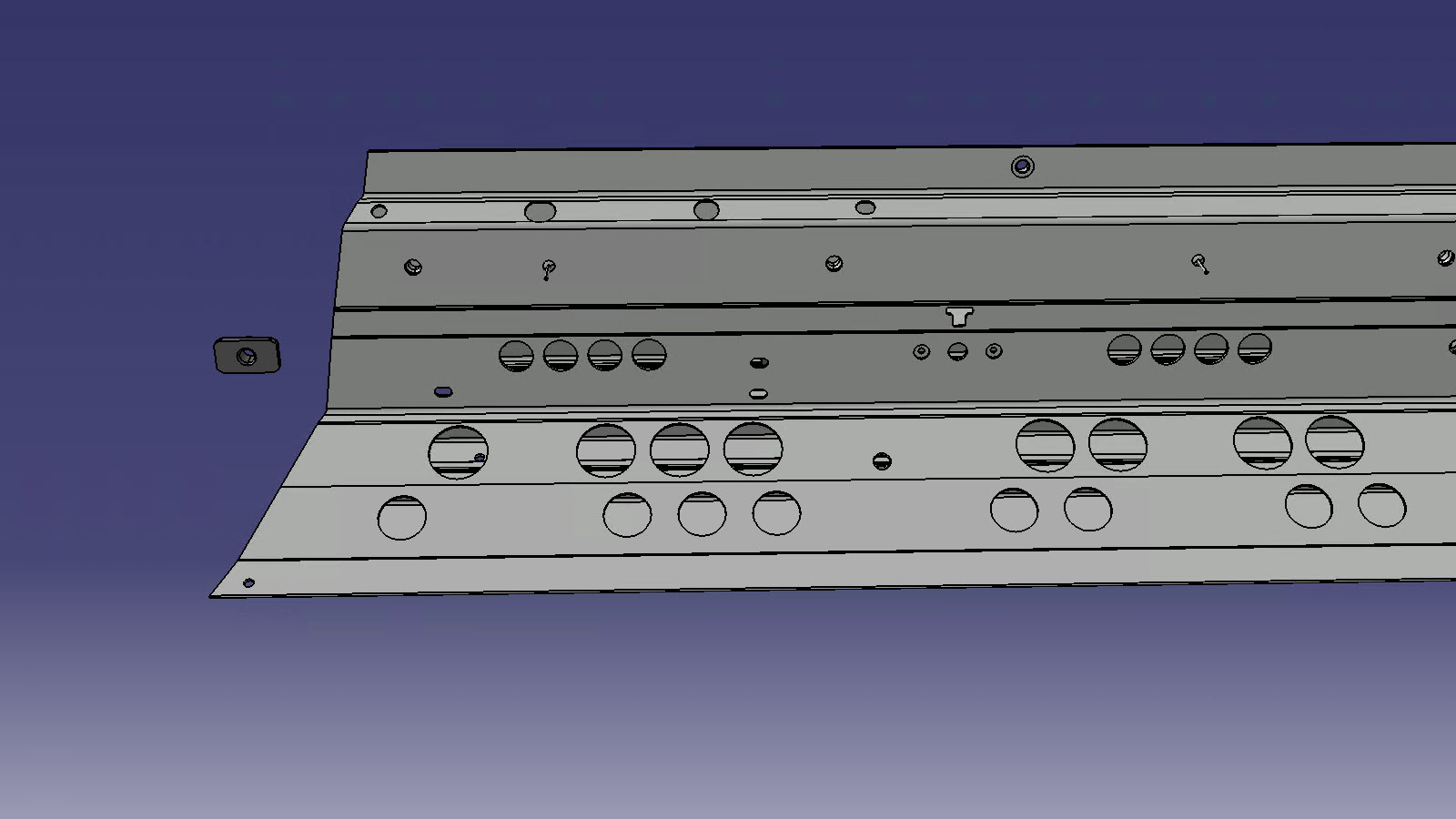

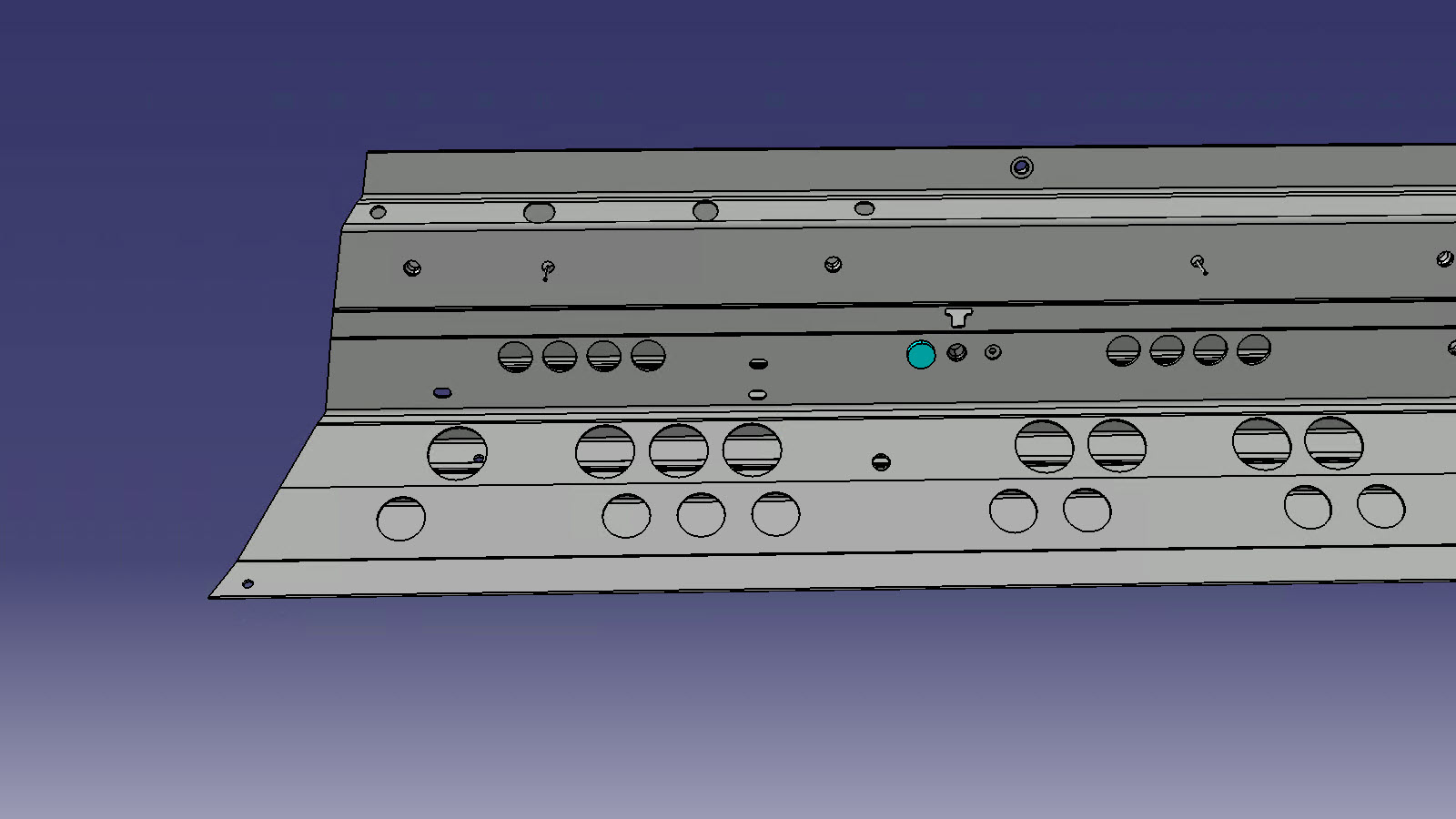

  1. Retire la tuerca M12 REC de la pieza de servicio ASY, RR TORQUEBOX XMEMBER.

    o Remaches estructurales de fábrica

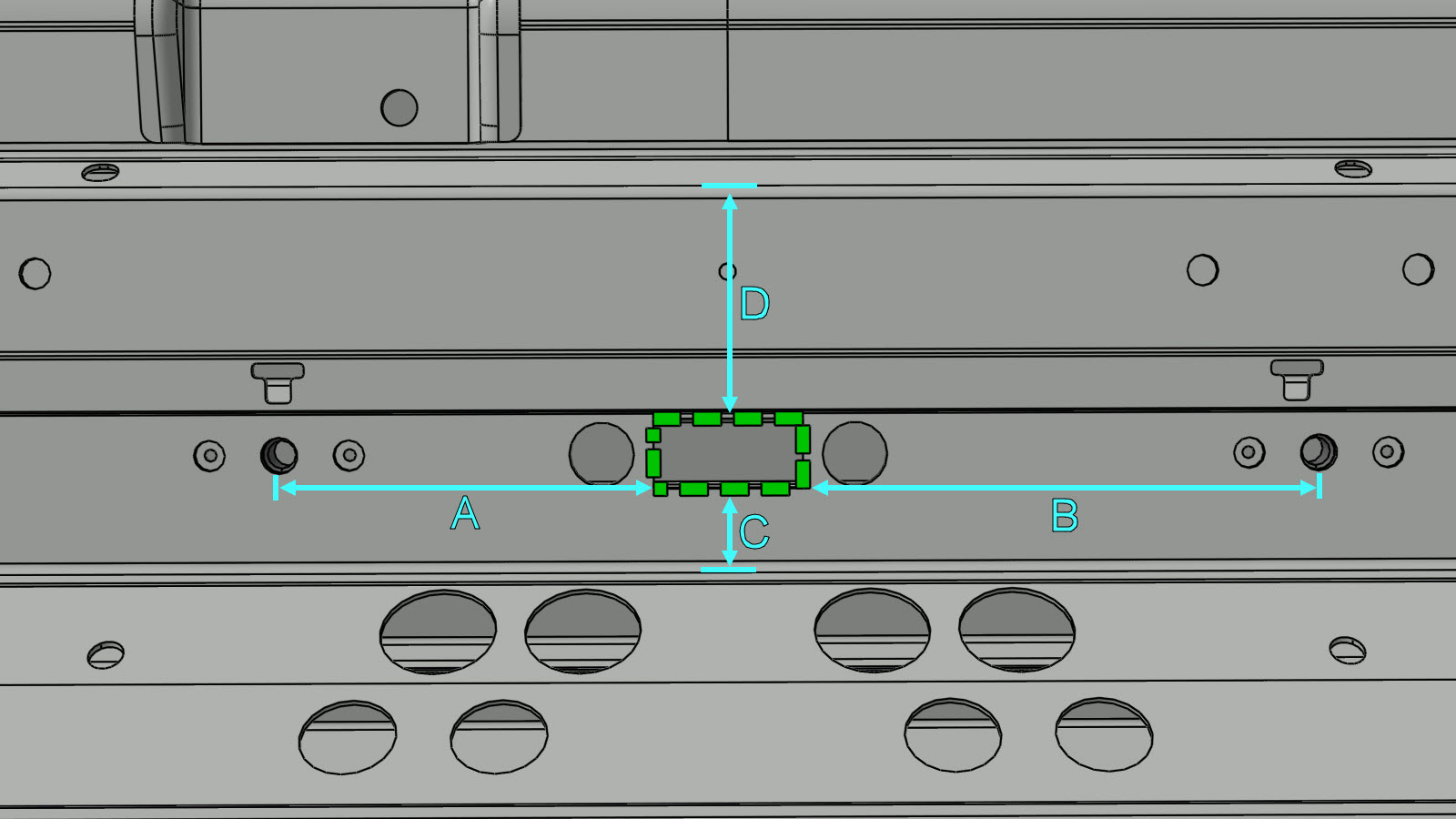

  2. Corte un orificio en el travesaño de la caja de torsión trasera para facilitar el acceso al componente dañado.

    Línea/punto de referencia

    Línea de corte
    • A = 133 mm.
    • B = 183 mm.
    • C = 30 mm.
    • D = 82 mm.

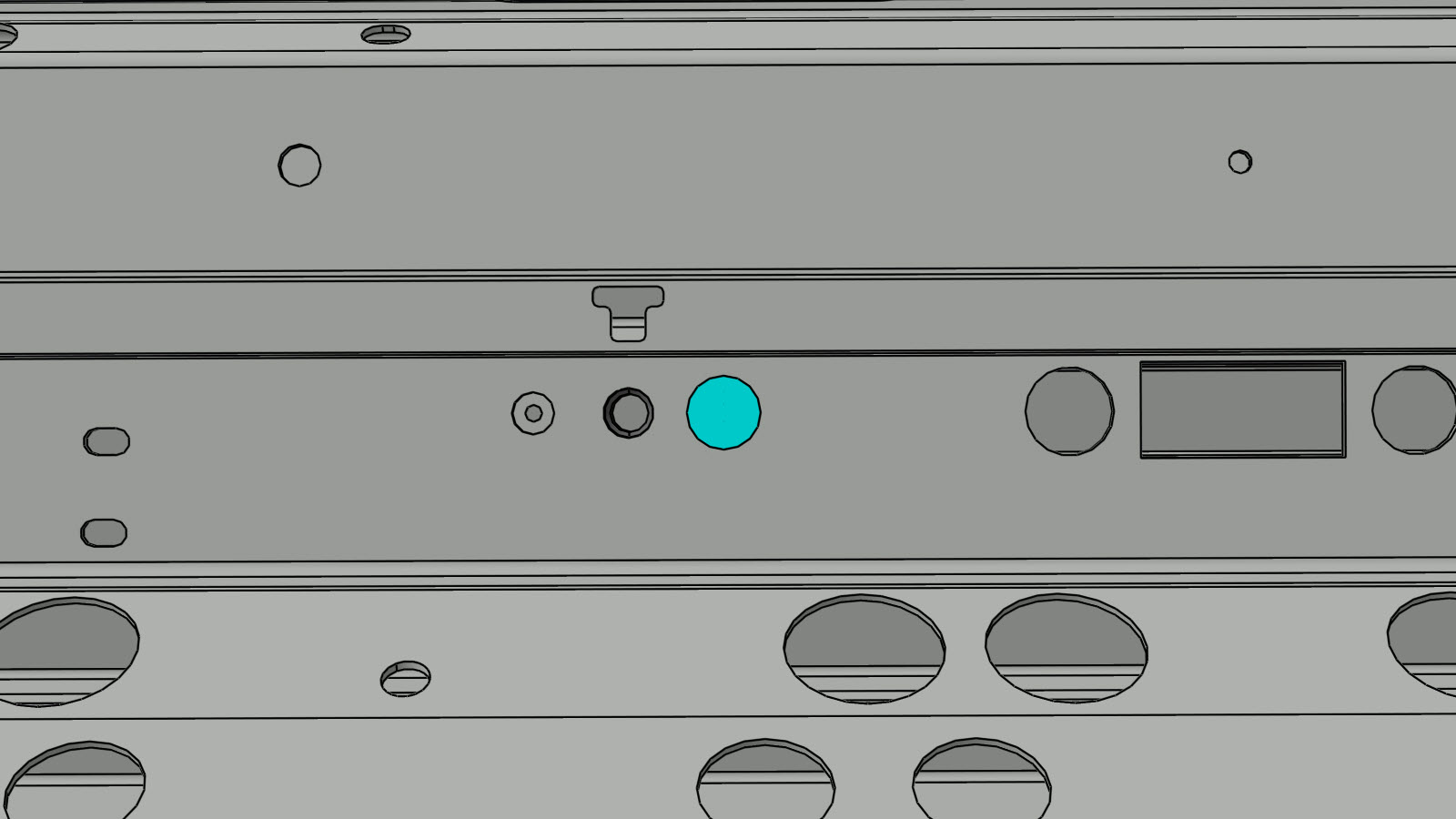

  3. Retire el componente original.

    o Remaches estructurales de fábrica

    Informational PurposesAn informational icon, calling your attention
    Nota
    Después de retirar el remache de fábrica, retire la tuerca M12 a través del orificio de acceso cortado en el travesaño de la caja de torsión trasera.

  5. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Coloque la tuerca M12 a través del orificio de acceso cortado en el travesaño de la caja de torsión trasera.

    o Remaches ciegos

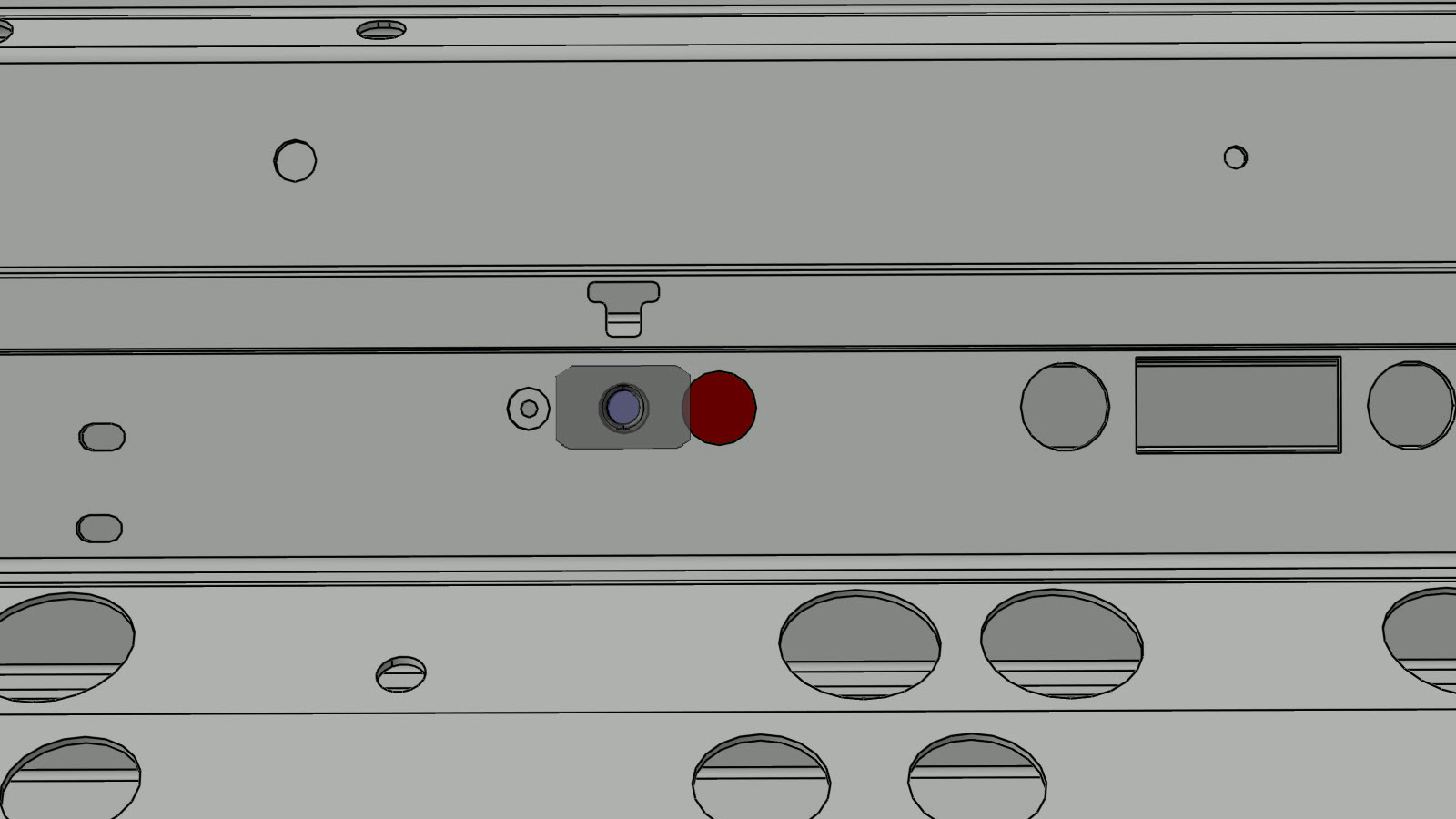

  6. Instale el componente o los componentes nuevos.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No se utiliza adhesivo estructural para fijar la tuerca M12 al travesaño de la caja de torsión trasera; la tuerca M12 solo se fija con un remache.
  7. Efectúe las operaciones posteriores a la reparación necesarias.
