Refuerzo del pilar C

Código de corrección: 10101913002 10101913102 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

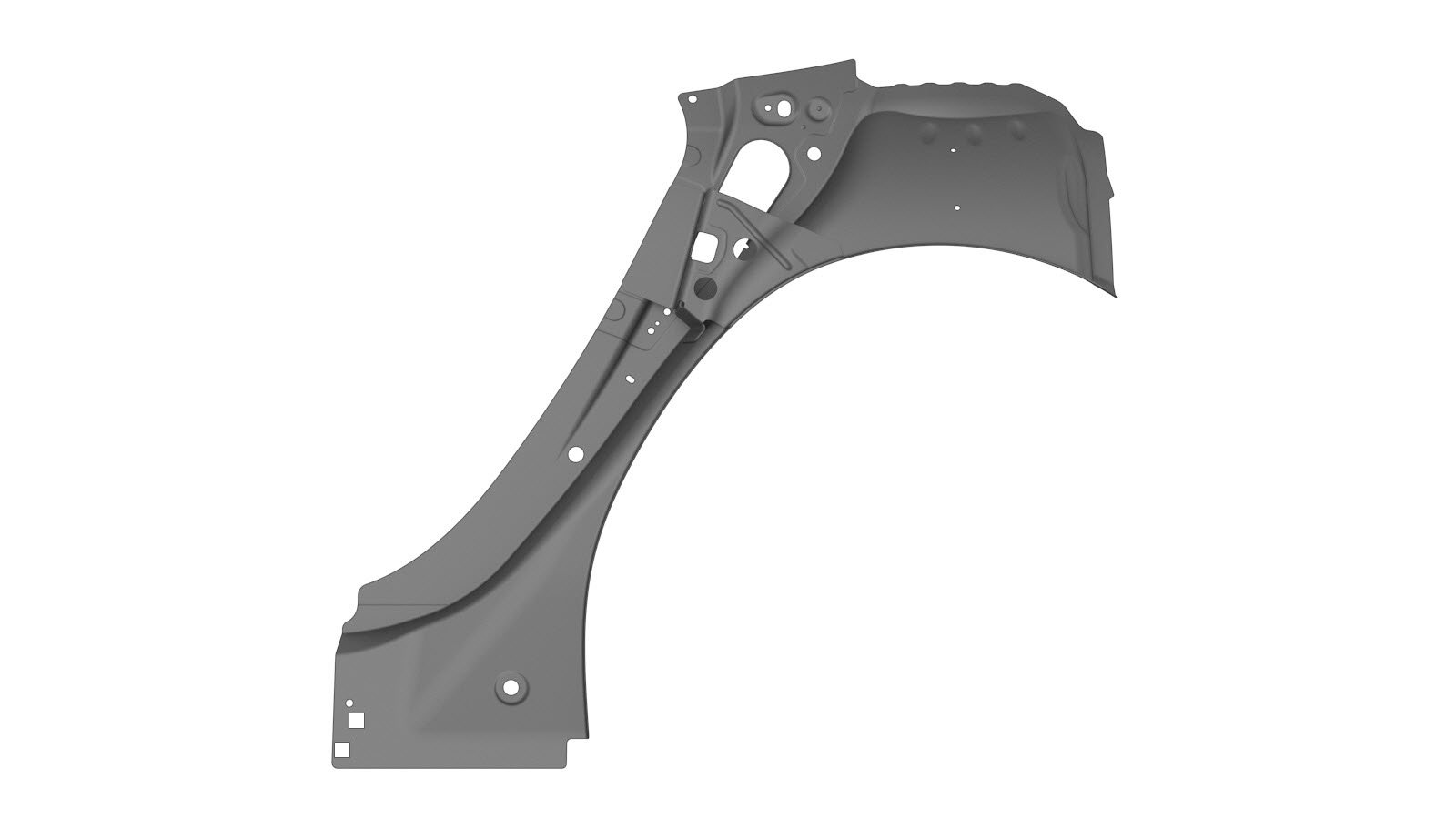

1 ASY REINF C-PILLAR (Refuerzo del pilar C)
6 Remache estructural de alta resistencia, 6,5 mm
32 Remache abombado estructural, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire la porción necesaria de Exterior del lateral de la carrocería (vehículos fabricados hasta el 17 de febrero de 2022) para dejar al descubierto el componente situado debajo que se va a sustituir.
  2. Retire el componente original.

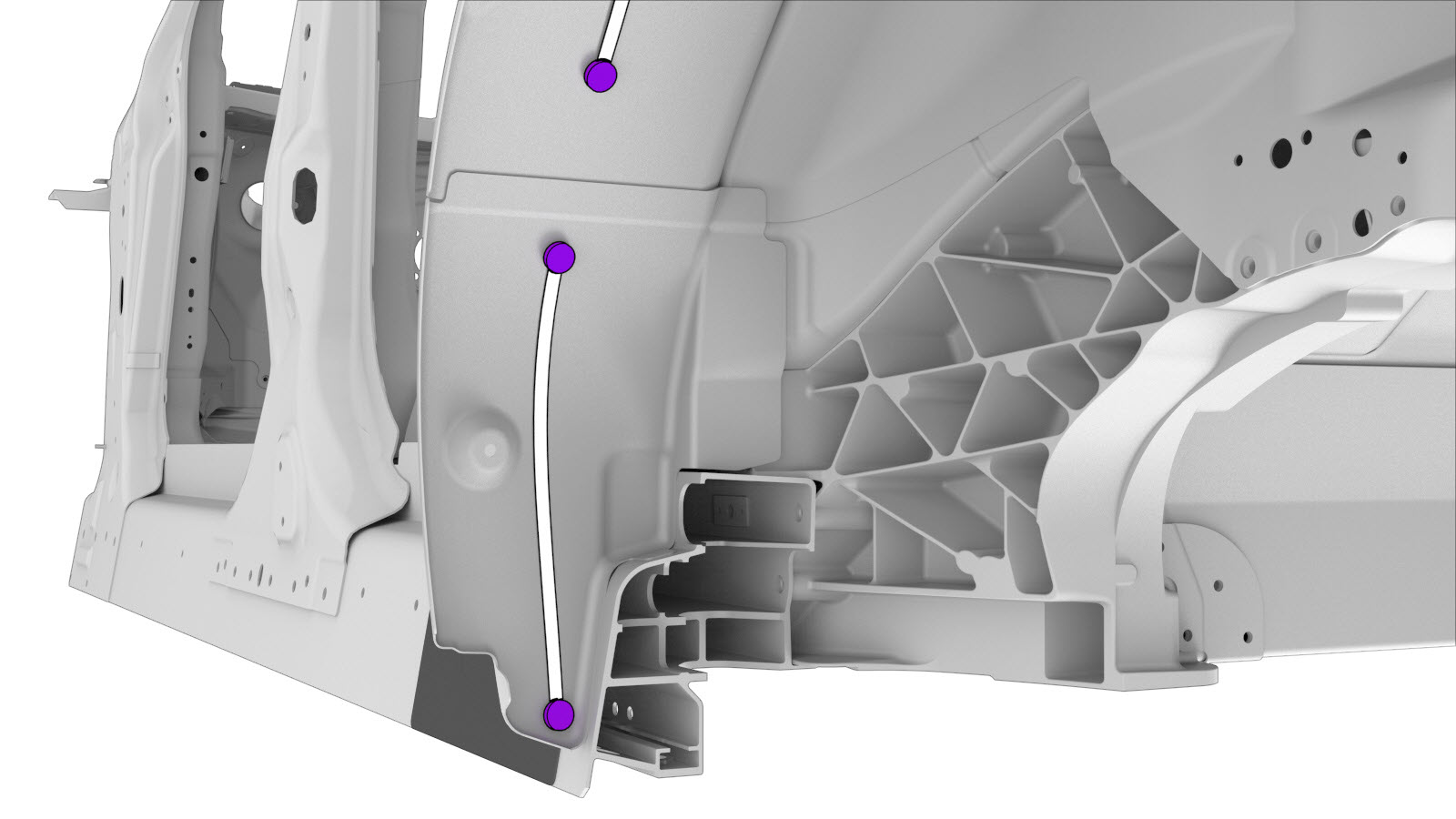

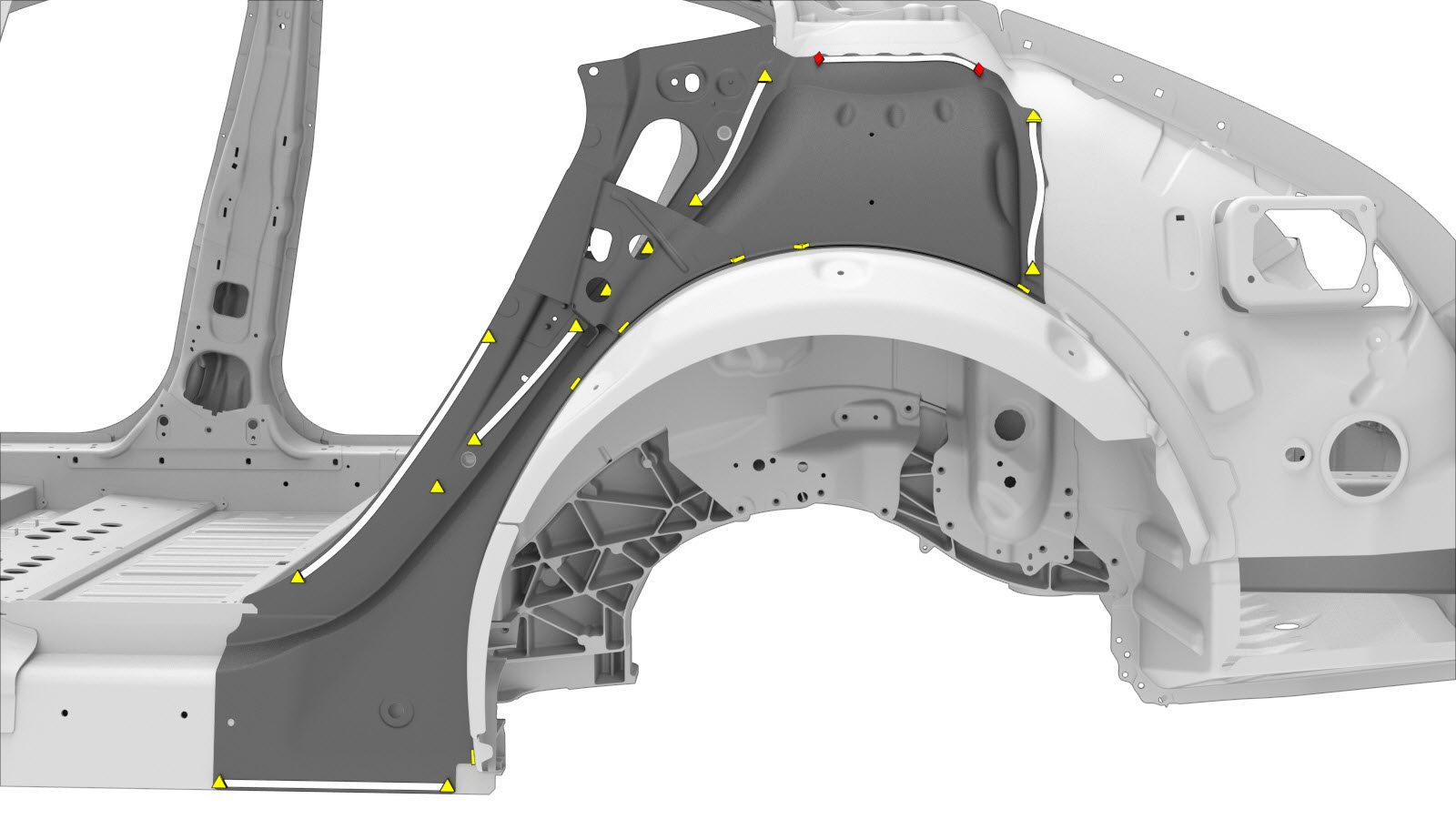

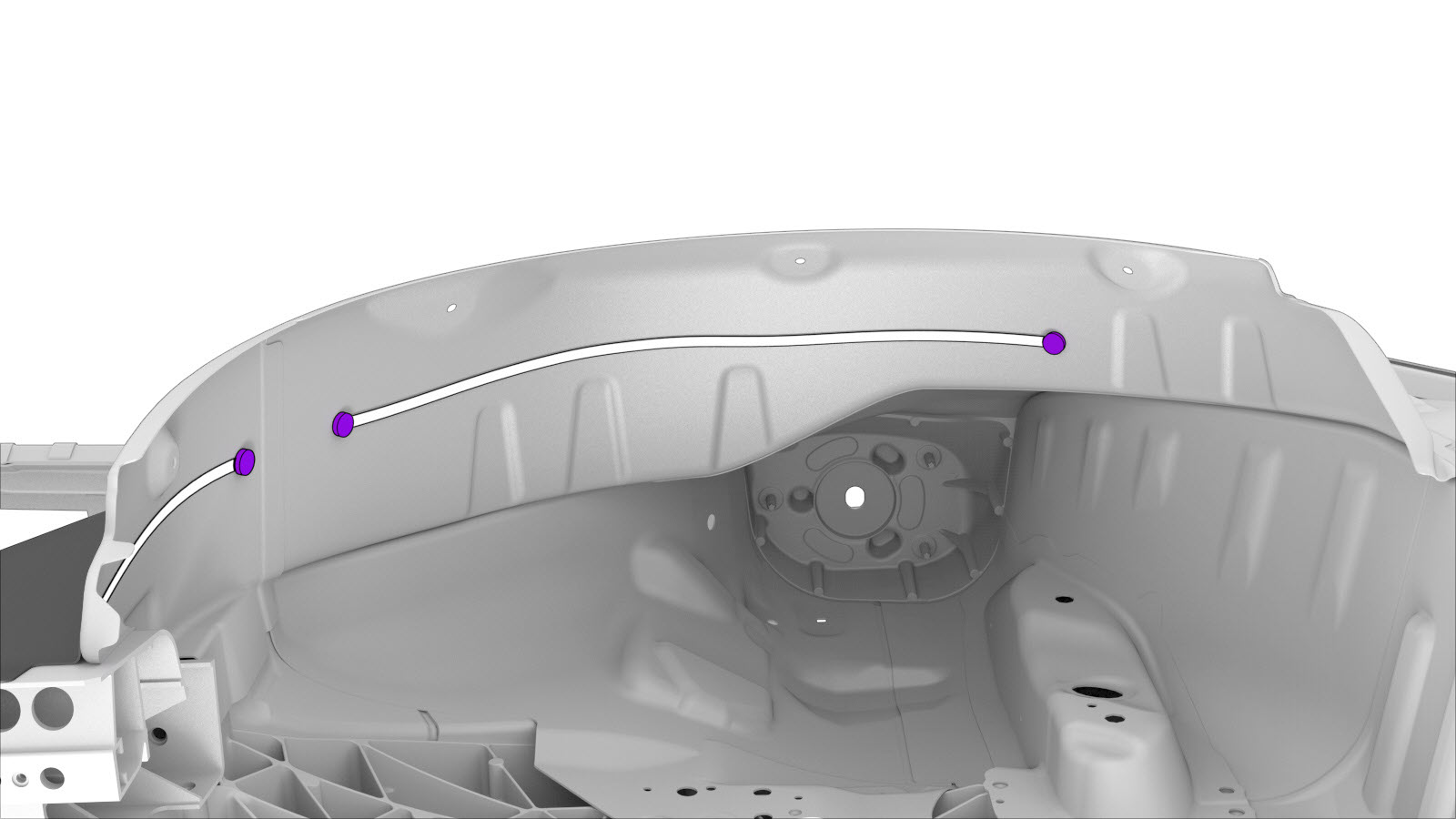

    o Soldaduras por puntos de fábrica

    o SPR de fábrica

  3. Preparación para la instalación.

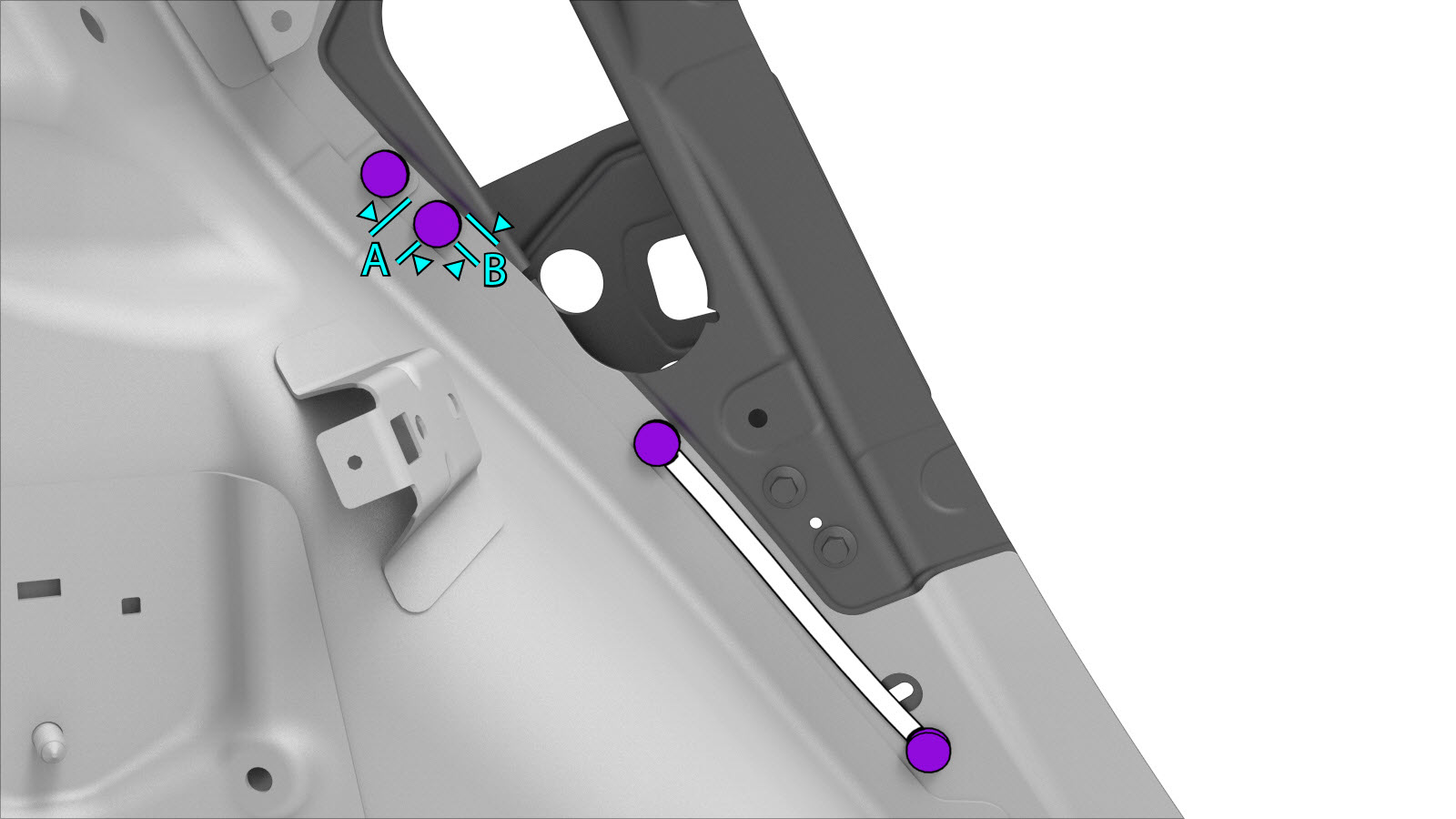

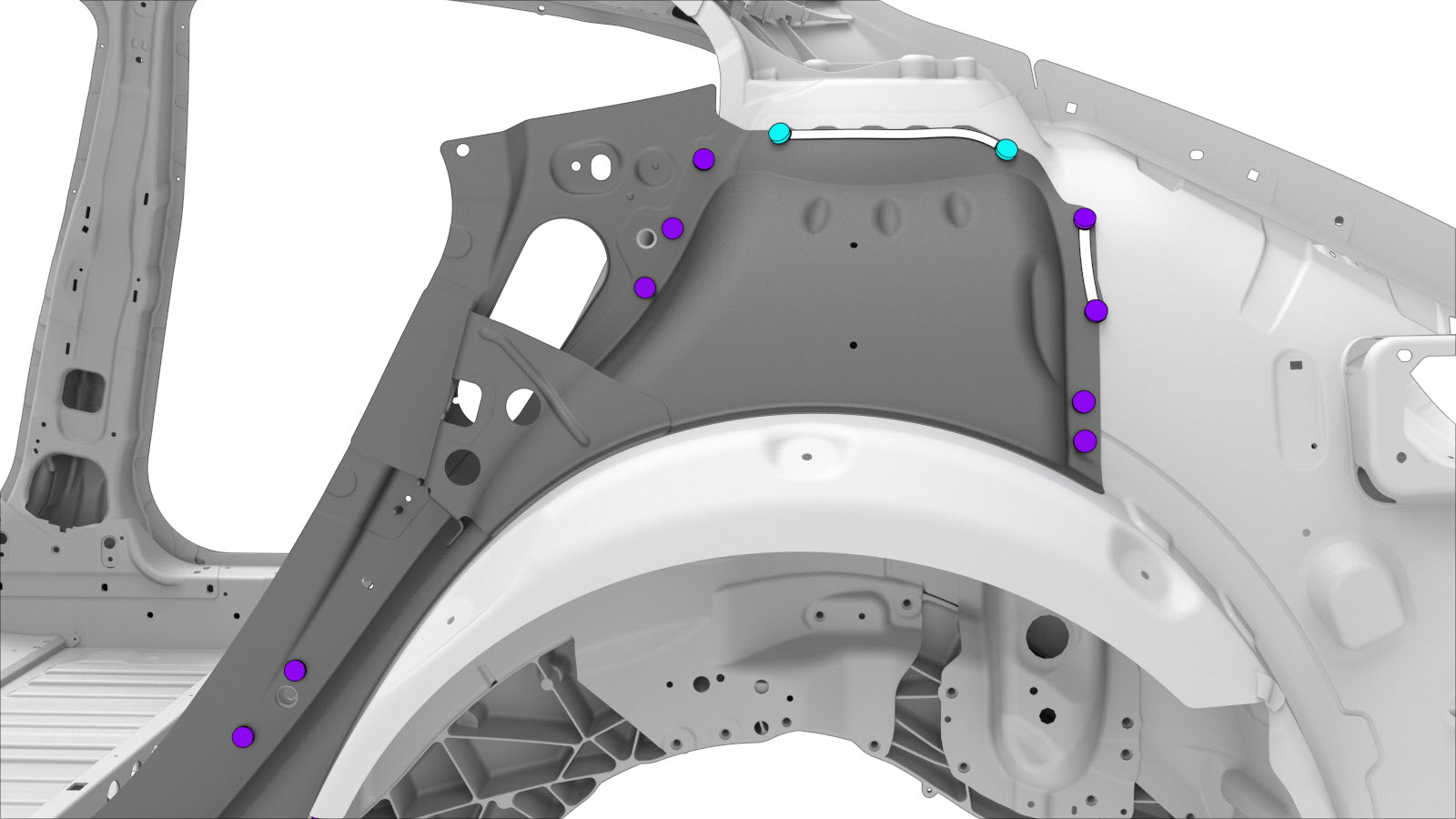

    o Remaches estructurales de alta resistencia, 6,5 mm
    o Remaches abombados estructurales, 6,5 mm
    • A = 16 mm.
    • B = 9 mm.

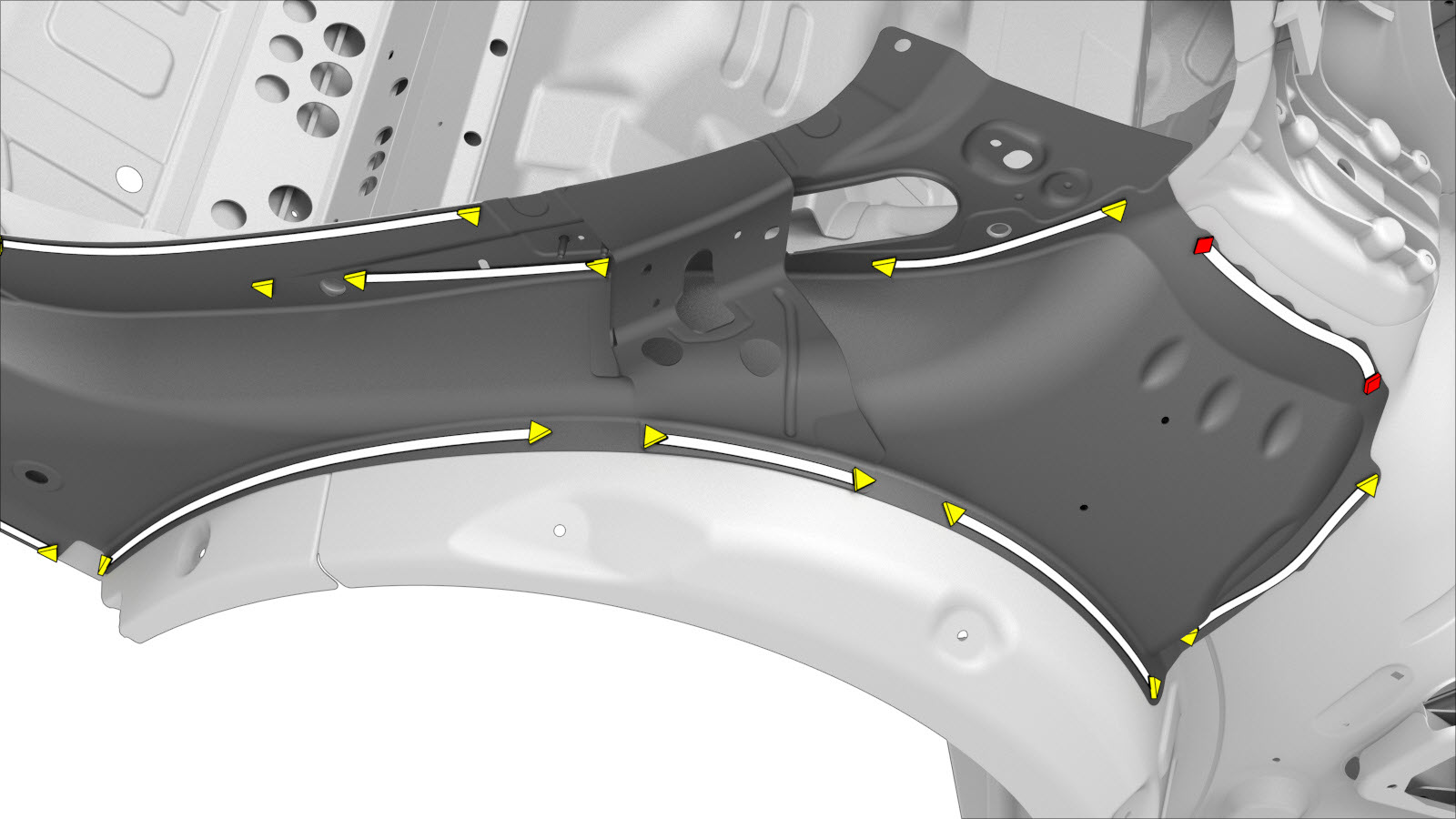

  4. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  5. Instale el componente o los componentes nuevos.
  6. Instale la parte necesaria de Exterior del lateral de la carrocería (vehículos fabricados hasta el 17 de febrero de 2022) que retiró para dejar al descubierto el componente que se va a sustituir.
  7. Efectúe las operaciones posteriores a la reparación necesarias.
