Conjunto del panel trasero (Vehículos fabricados hasta el 21 de mayo de 2024)

Código de corrección: 10101821902 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

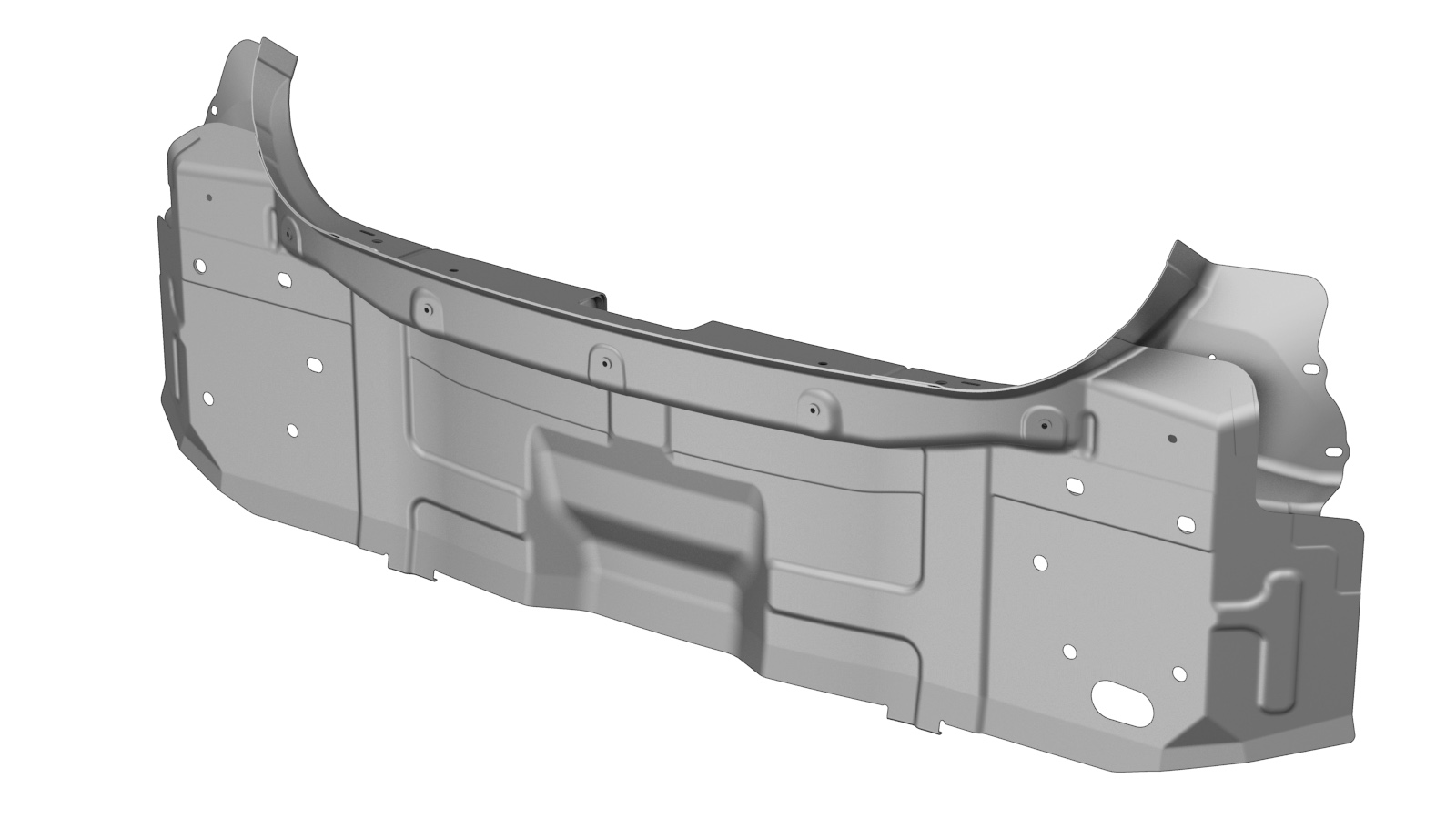

1 REAR CLOSEOUT PANEL ASSEMBLY (Conjunto del panel trasero)
37 Remache abombado estructural, 6,5 mm
4 Remache Flow Form S38
8

Perno , HF,M10-1.5x30,[109],ZNFL,SMAT

 Referencia de Tesla 1111151-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

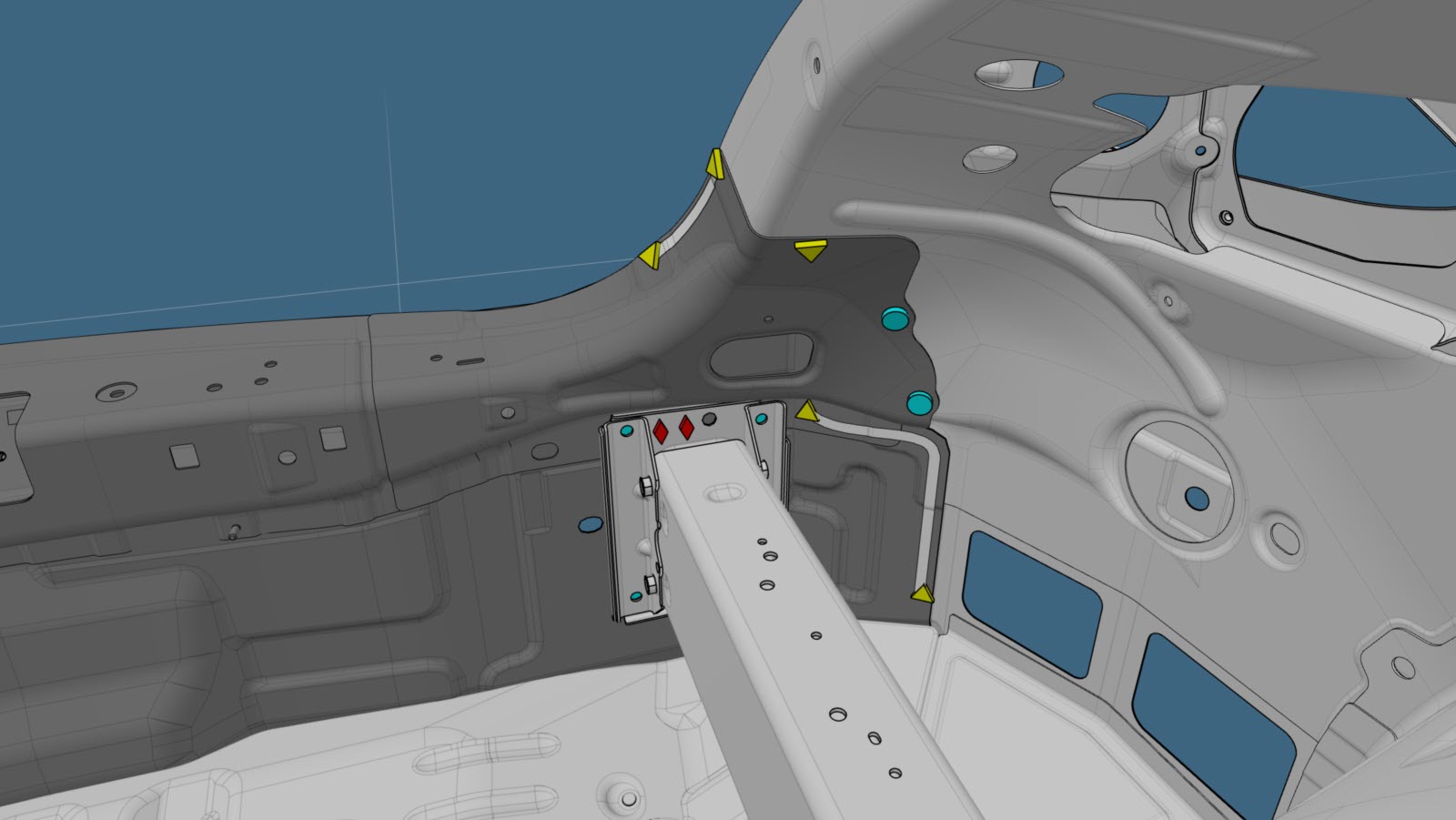

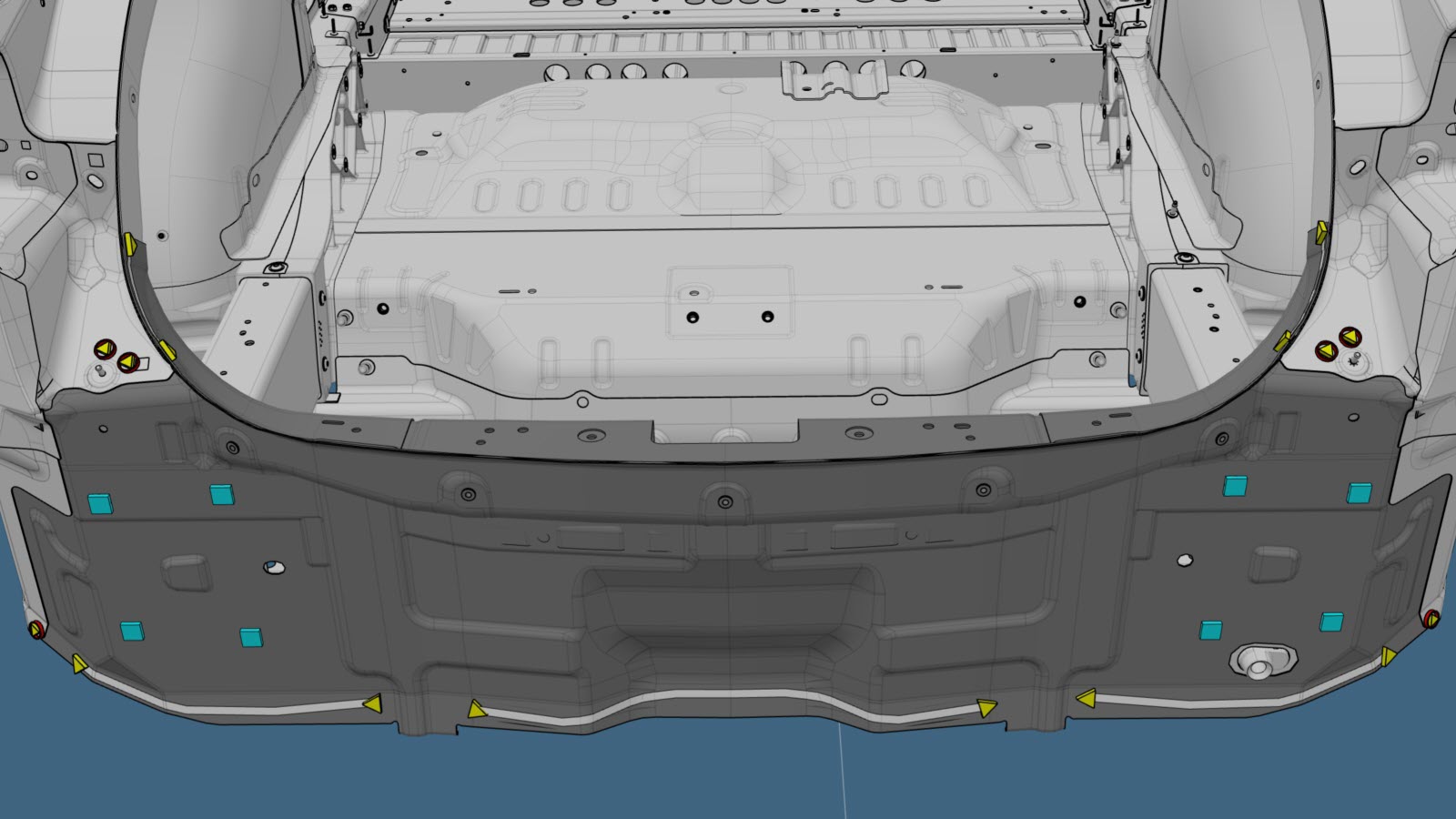

  1. Retire el componente original.
    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

    o Soldaduras por puntos de fábrica

    o Remaches estructurales de fábrica

    o SPR de fábrica

    o Pernos

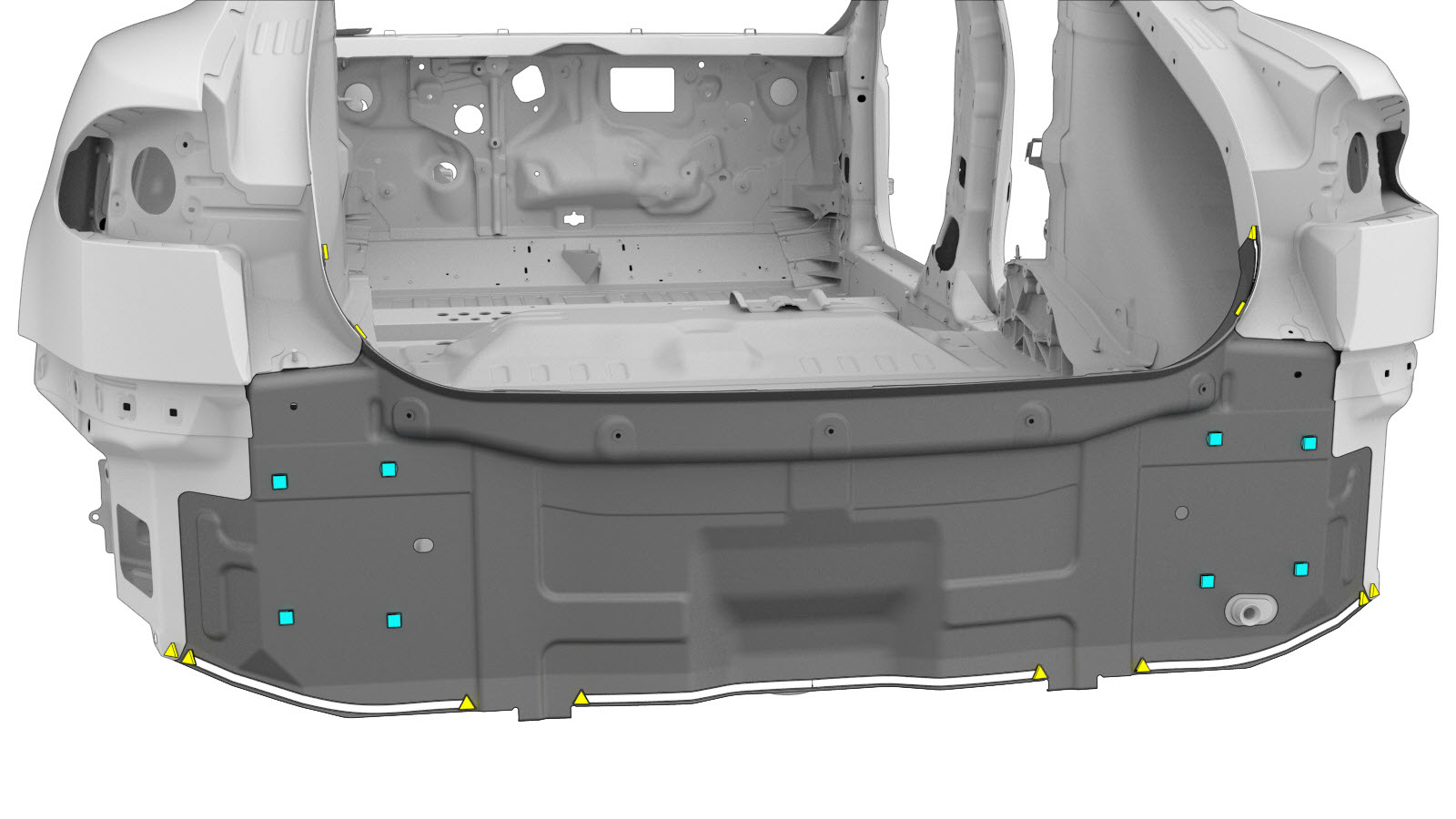

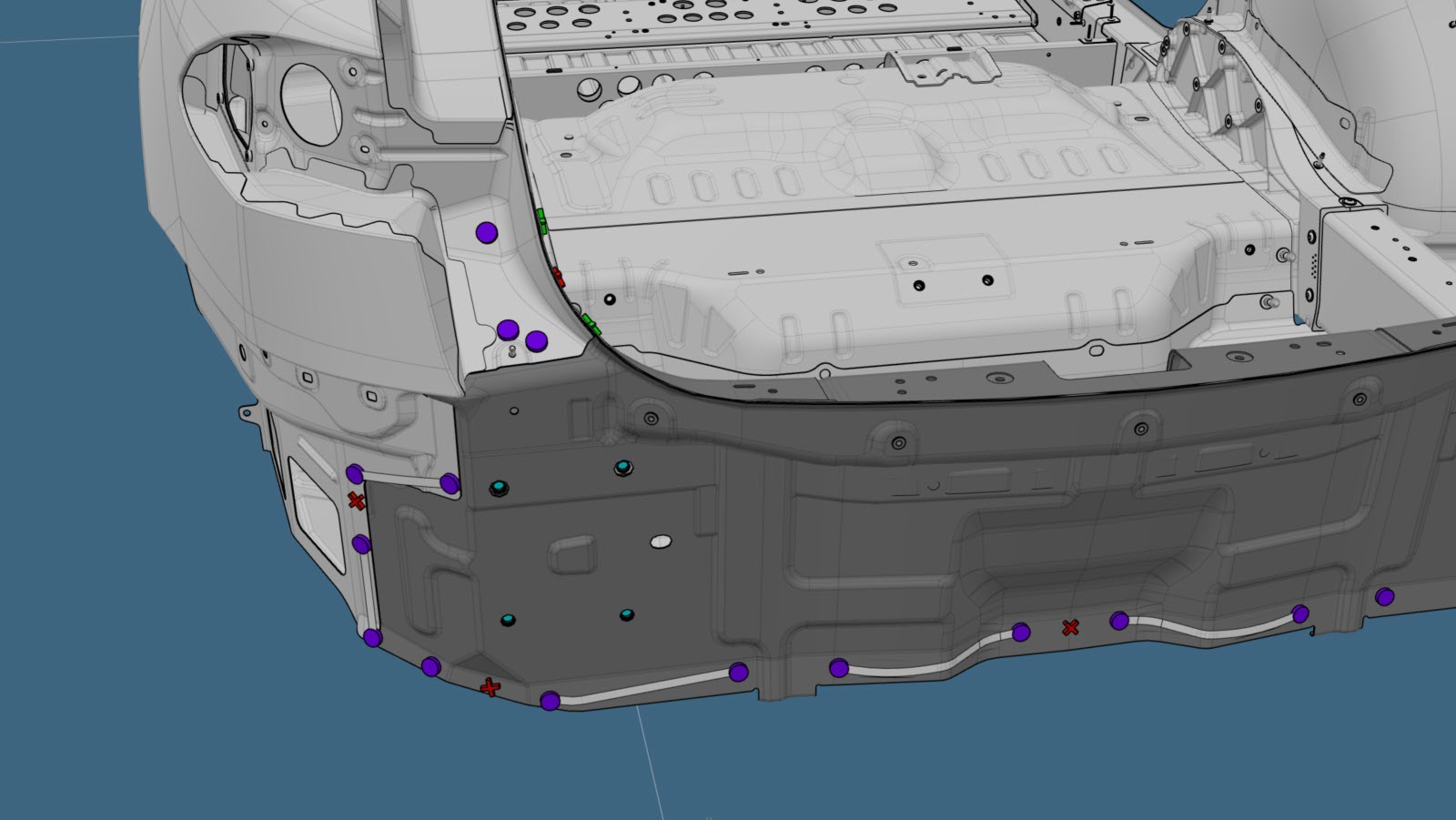

  2. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

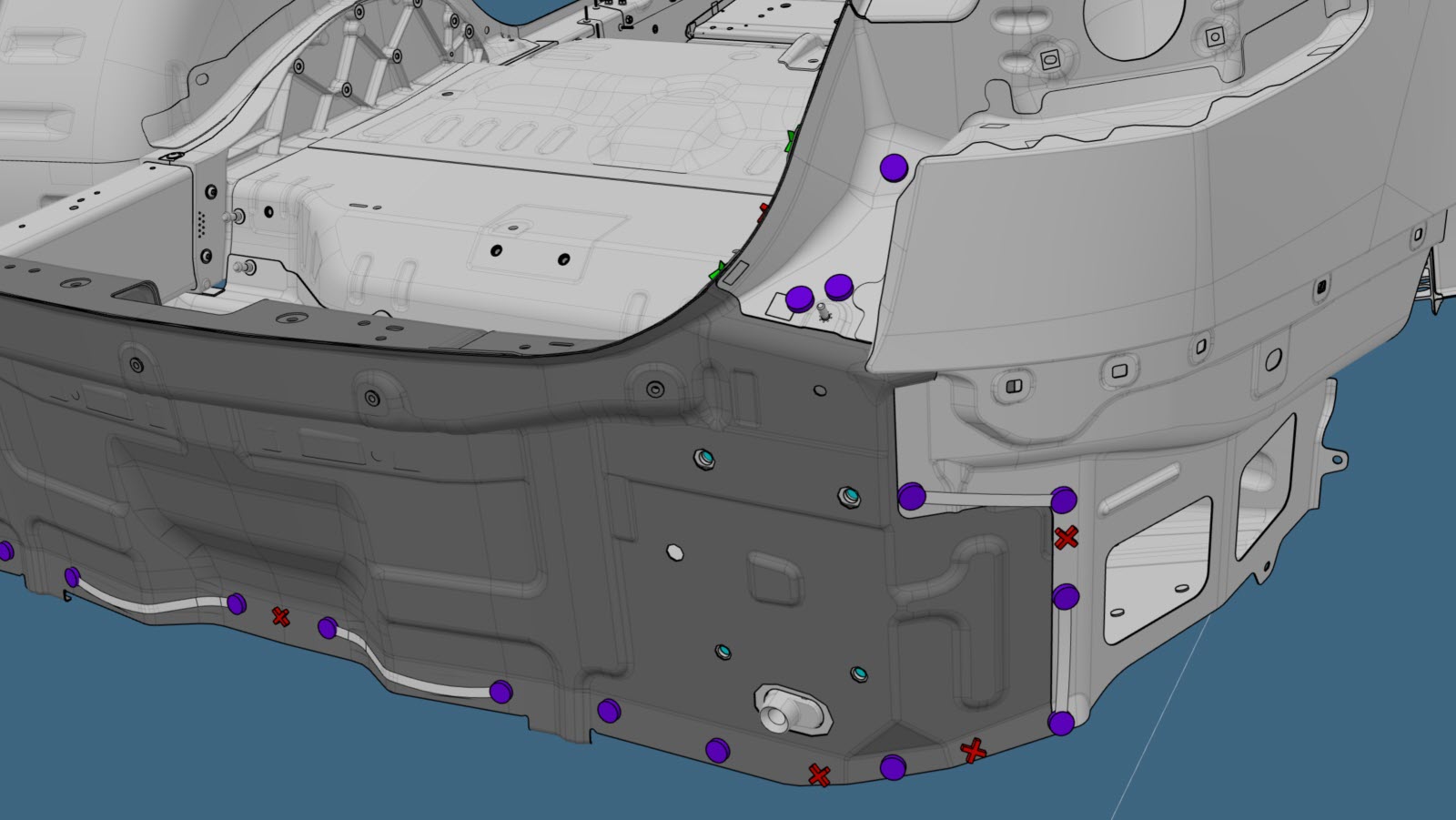

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

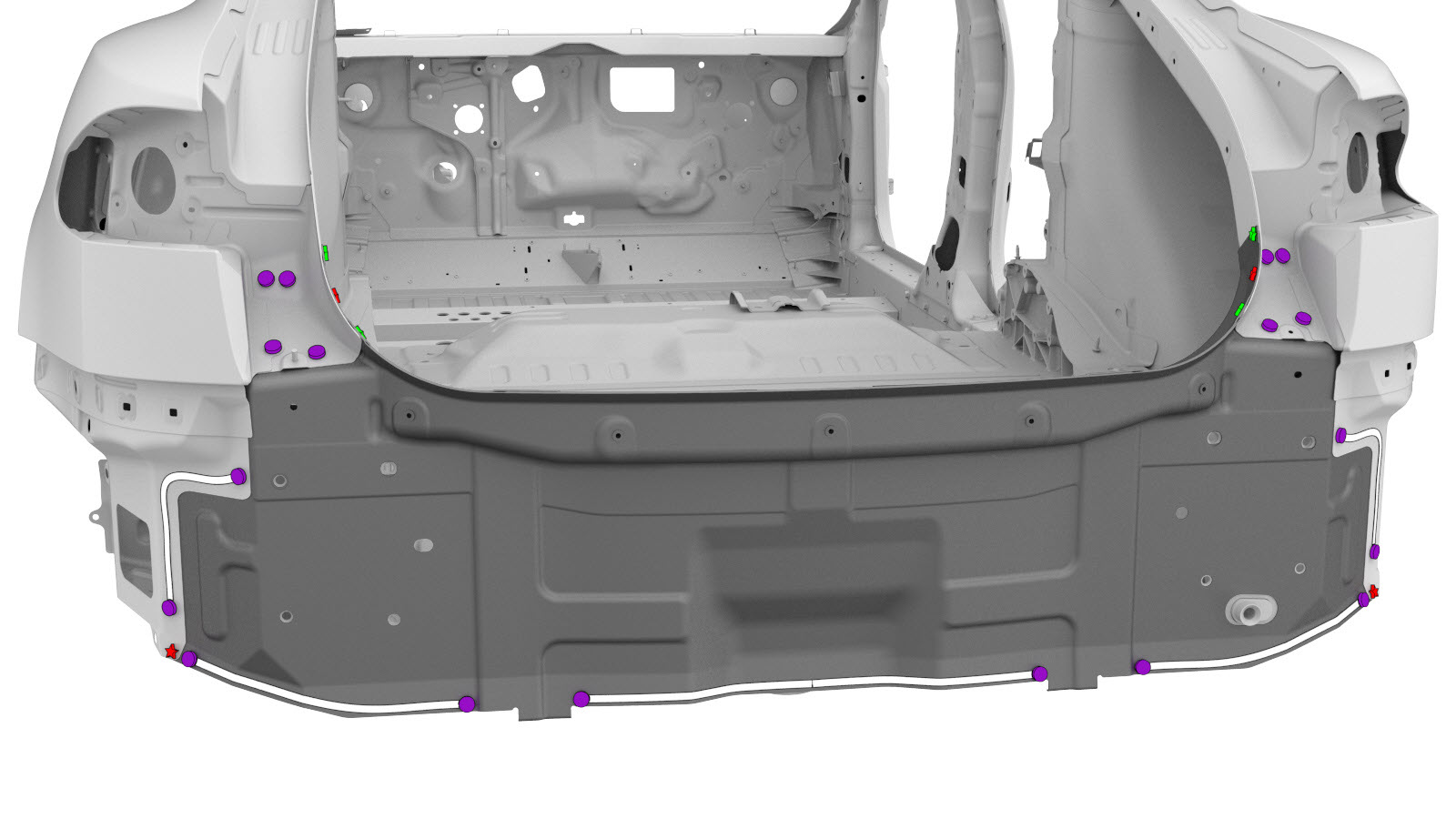

    o Remaches abombados estructurales, 6,5 mm

    o Remaches Flow Form, S38

    o Pernos

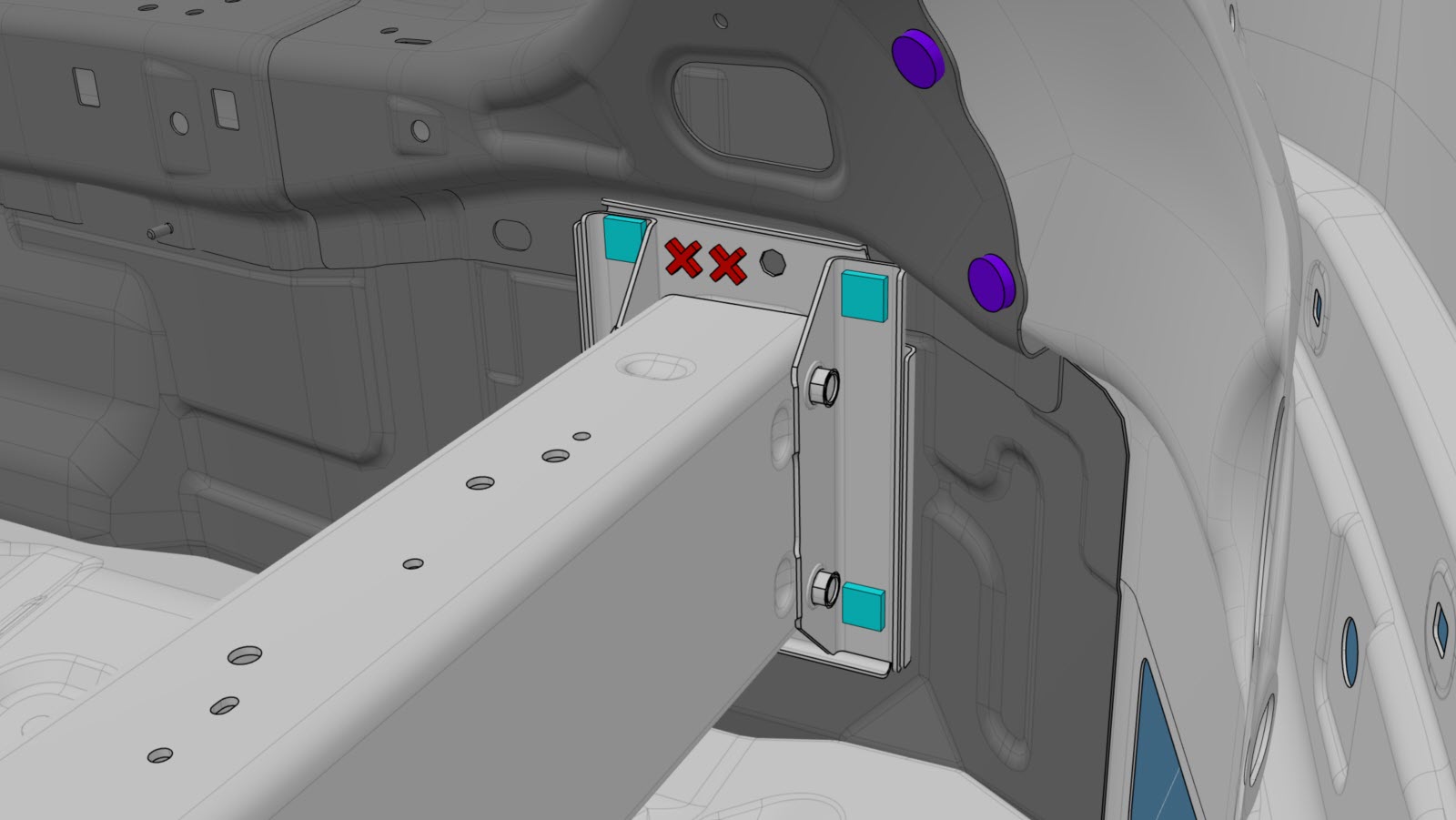

    Informational PurposesAn informational icon, calling your attention
    Nota

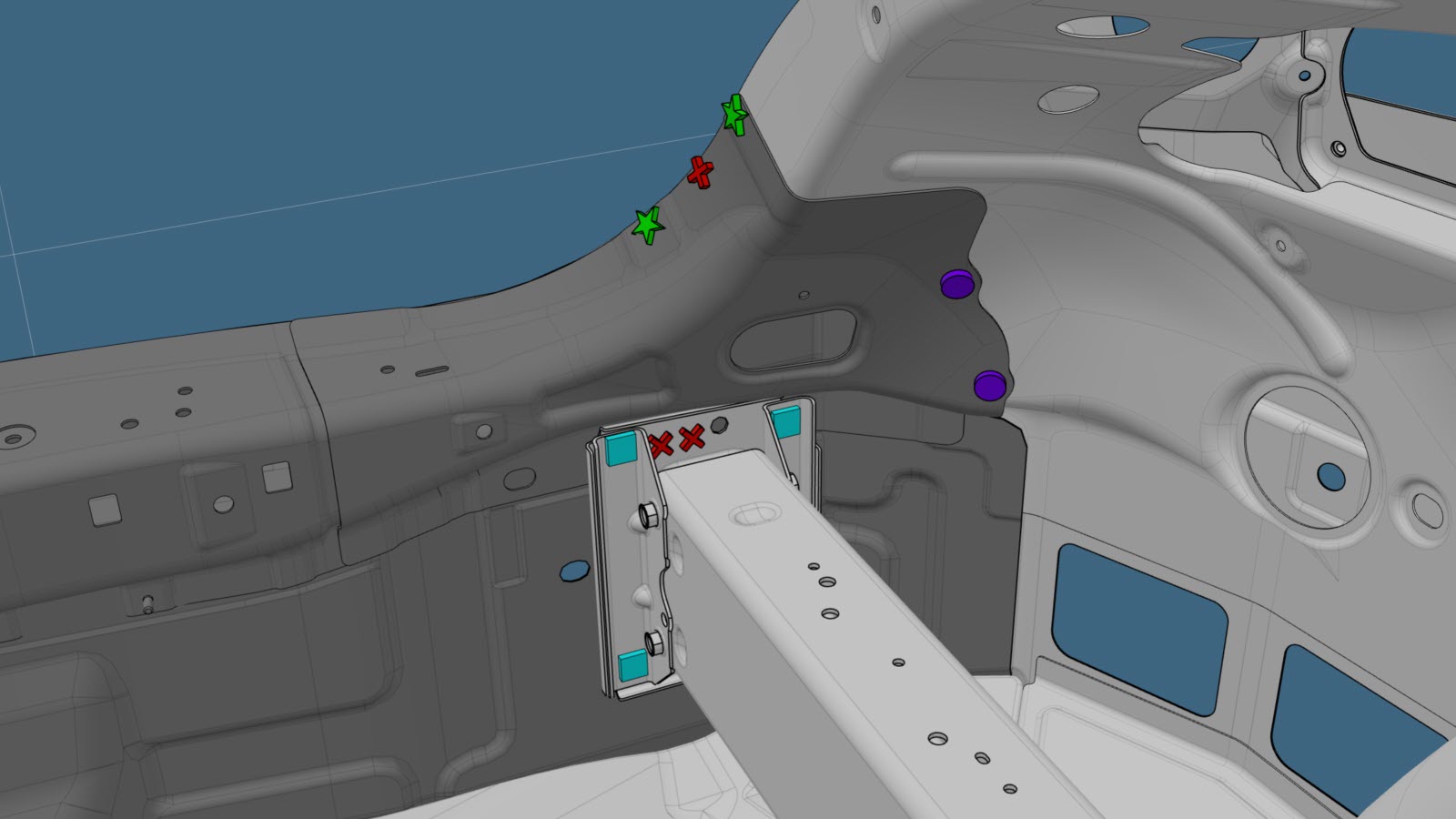

    Instale los pernos desde el interior del vehículo a través de la placa final del raíl trasero, donde se retiraron los espárragos en el paso anterior.

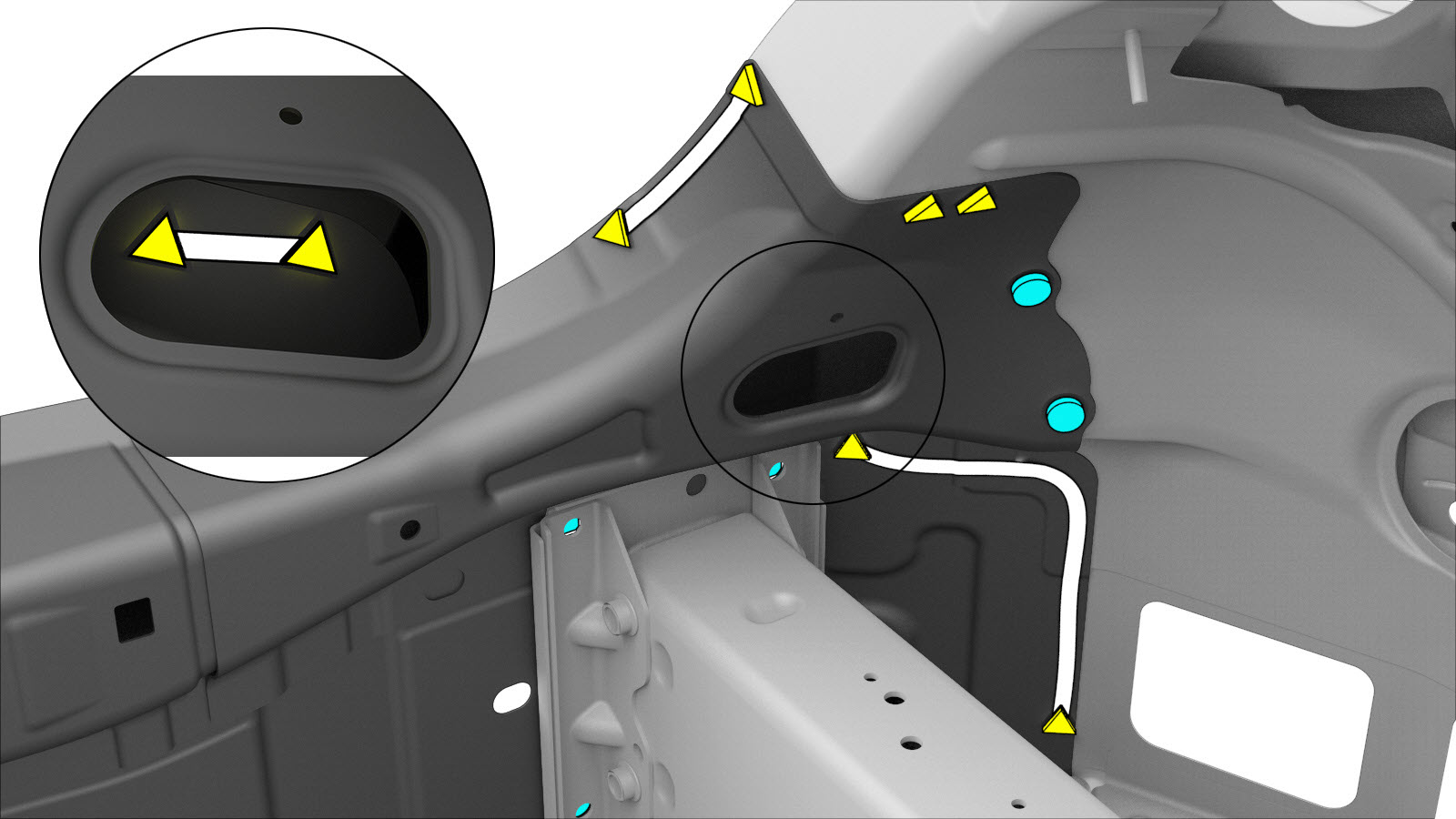

  3. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  4. Instale el componente o los componentes nuevos.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Los pernos de la placa final del raíl trasero se aprietan al instalar la barra del parachoques.
  5. Efectúe las operaciones posteriores a la reparación necesarias.
