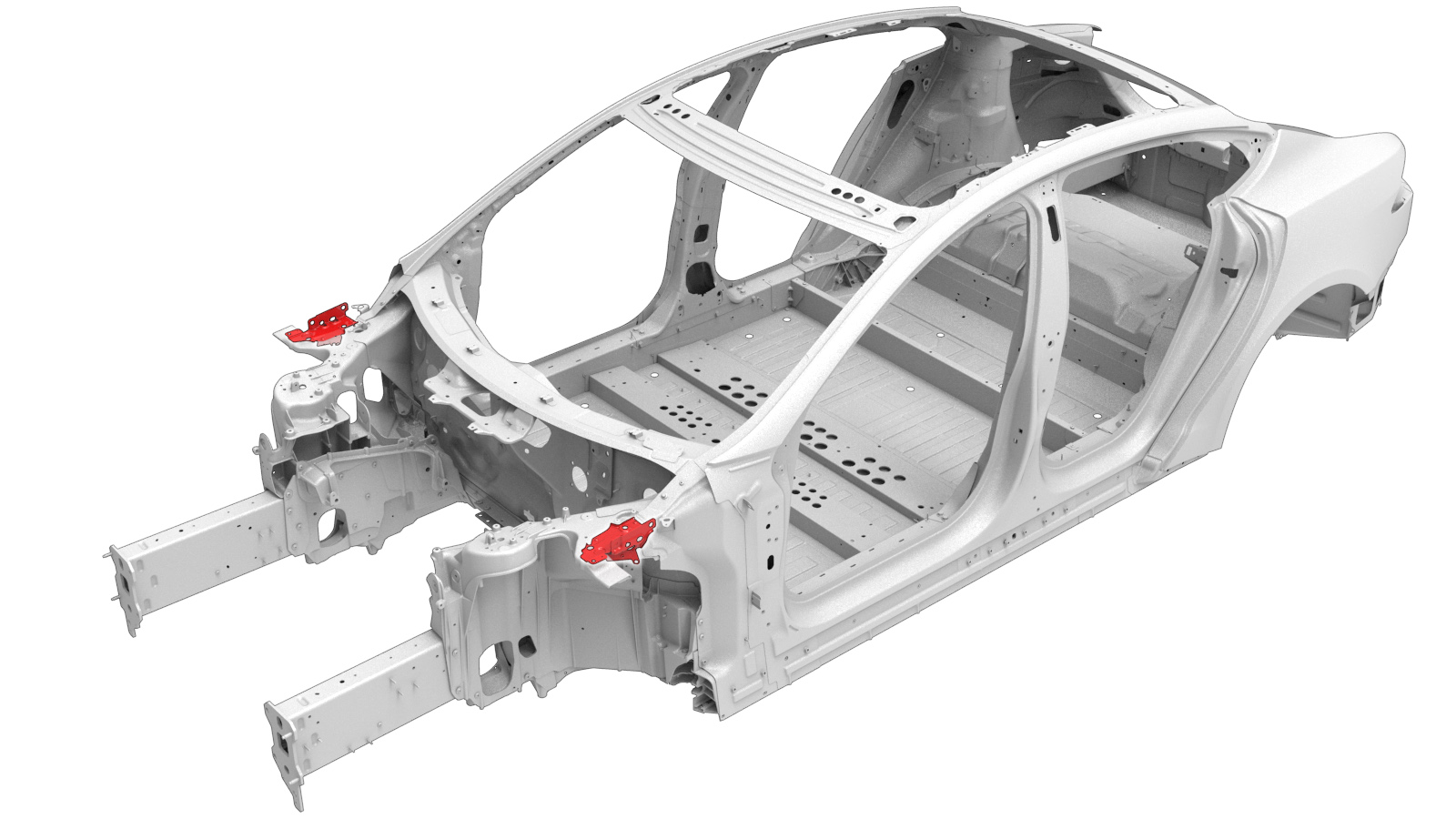

Conjunto de la base de pedales

Lista de piezas

Cantidad Descripción Imagen / Notas

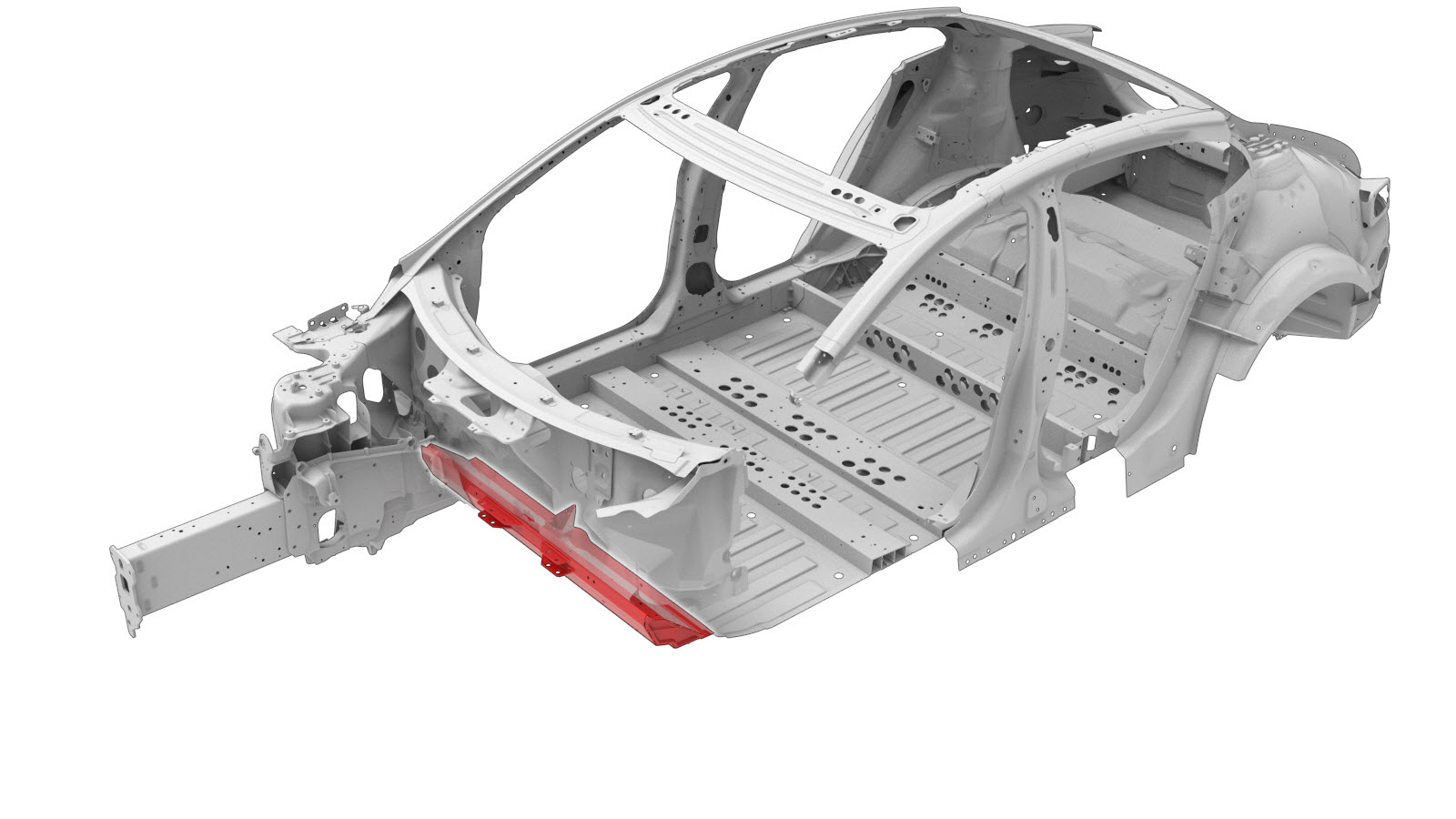

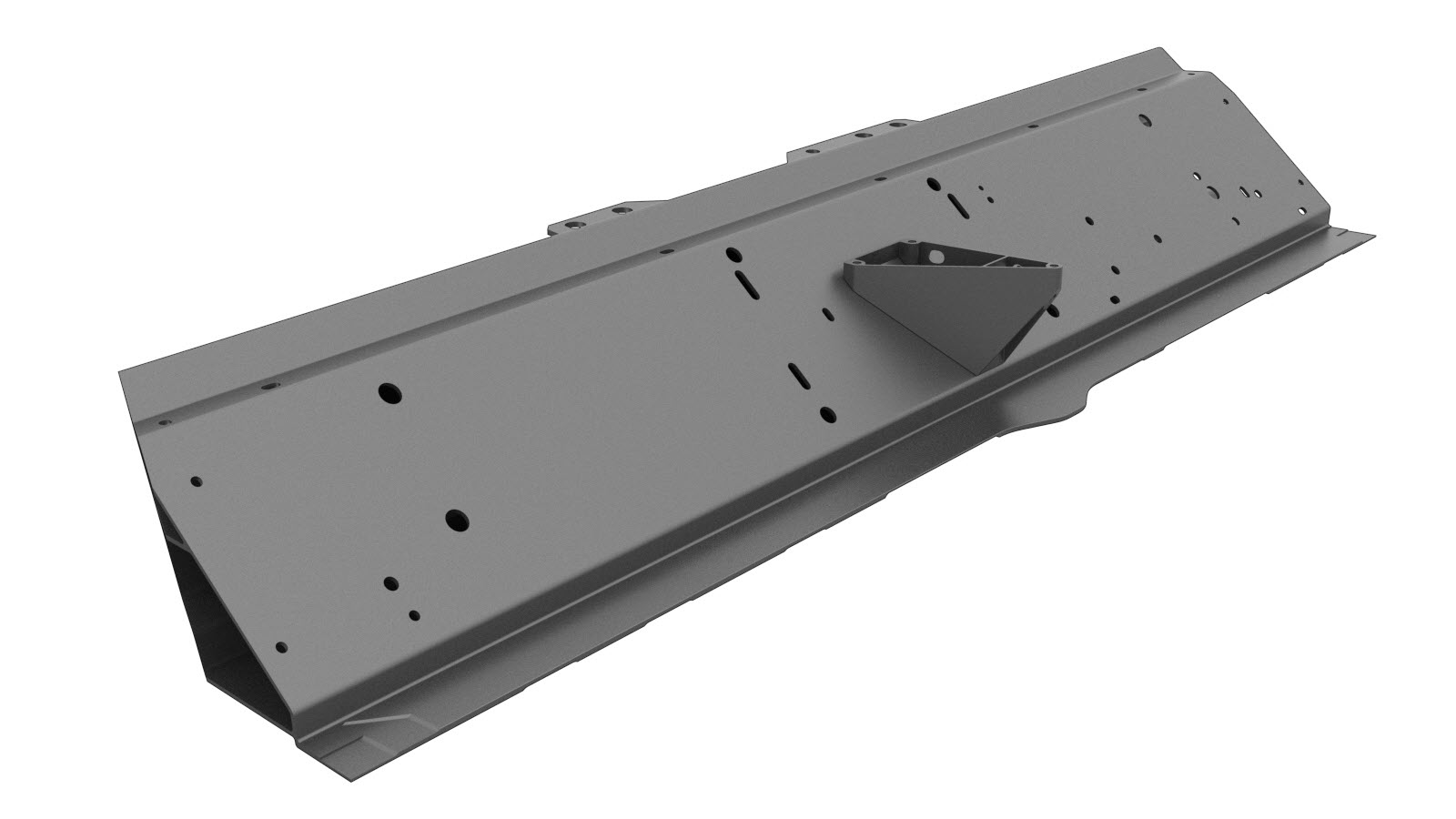

1 ASY, TOEBOARD WITH SUPPORT BKT (Conjunto de base de pedales)

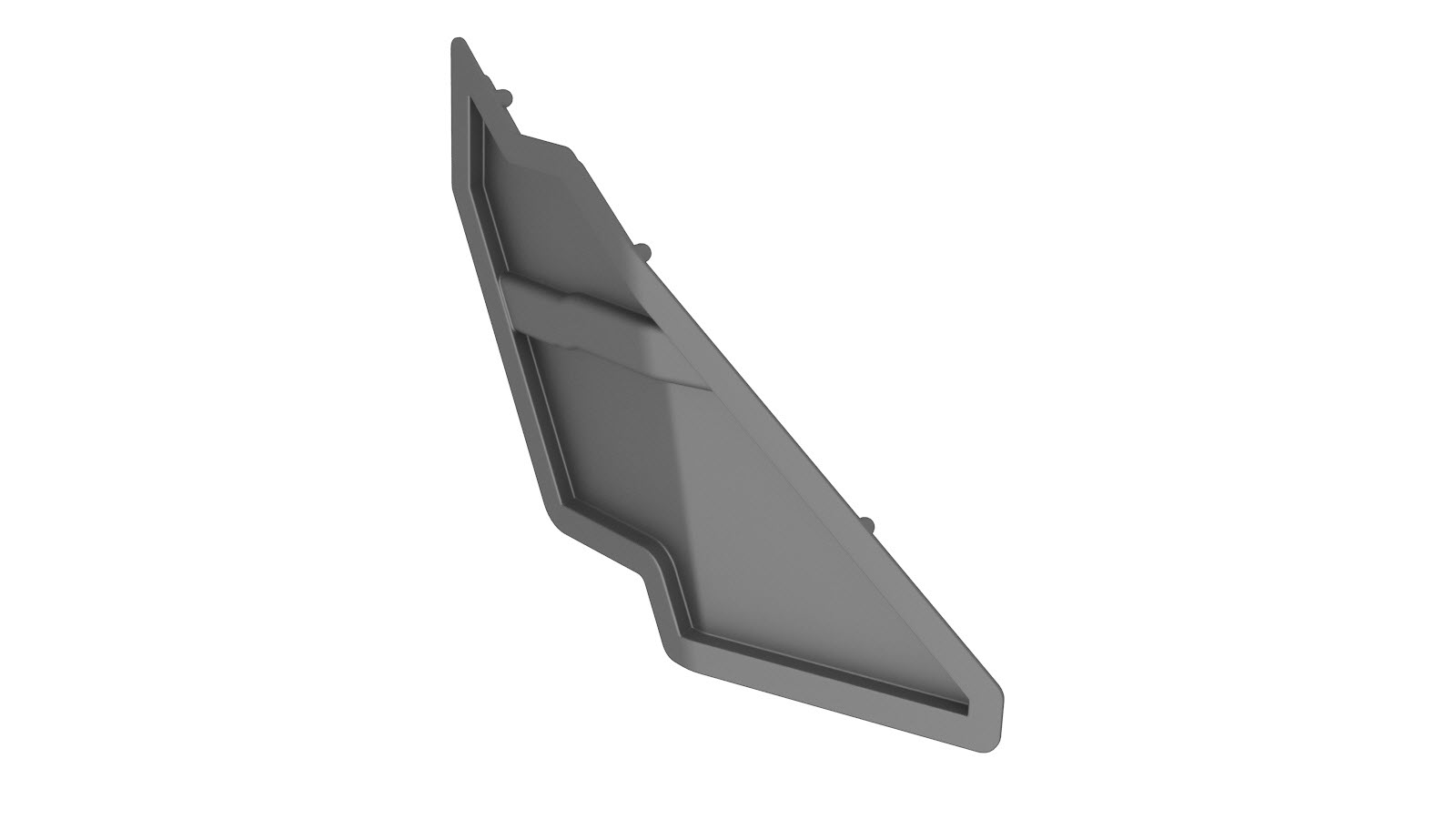

1 Deflector de NVH de la base de pedales - LH Referencia de Tesla 1622950-00-A.

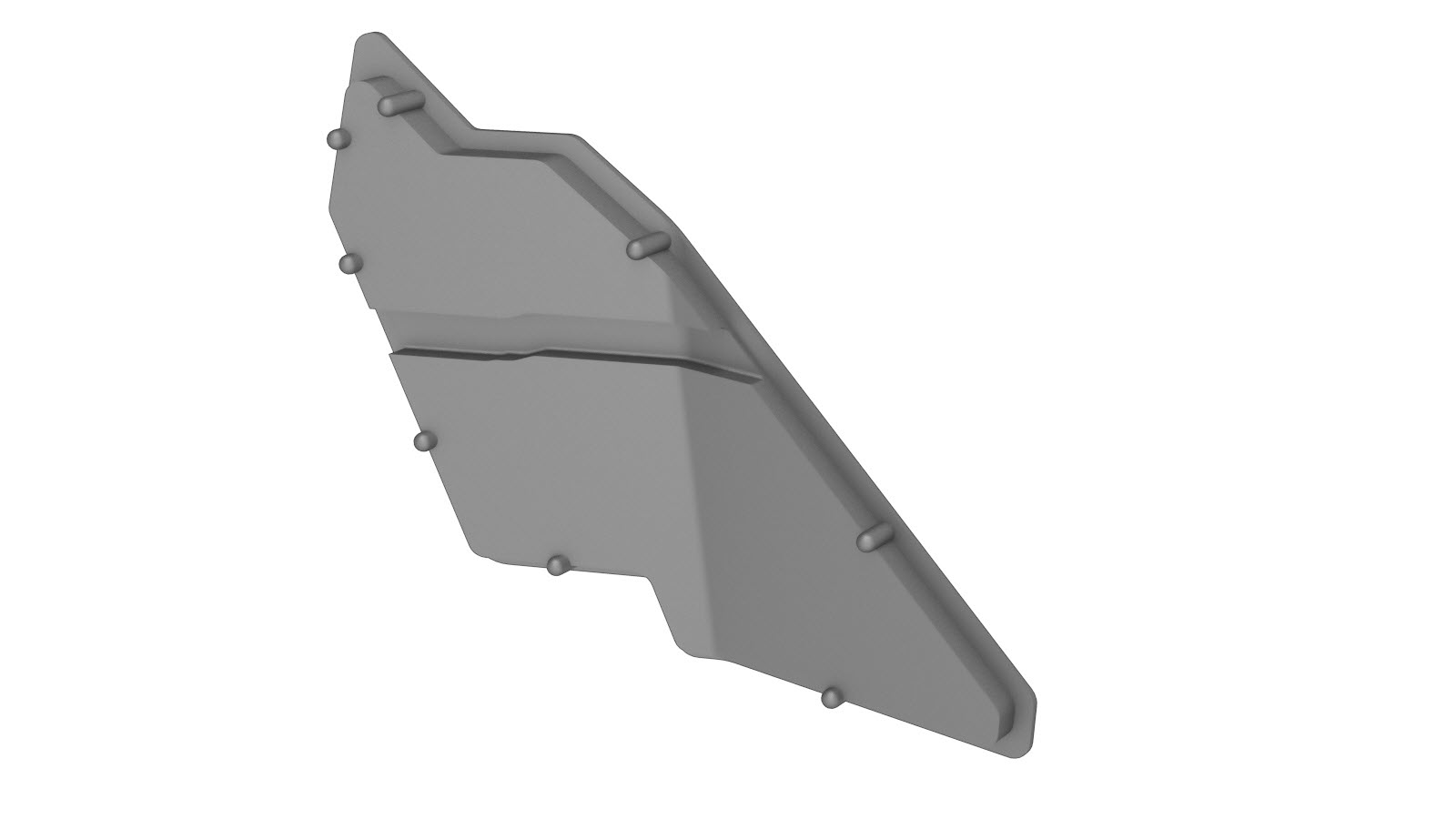

1 Deflector de NVH de la base de pedales - RH Referencia de Tesla 1622951-00-A.
9 Remache, 4,8 mm

2 Remache con reborde estructural de alta resistencia, 6,5 mm
4 Remache avellanado, 4,8 mm, largo
4 Remache avellanado, 4,8 mm, corto
3 Perno, cabeza Torx , M8x34 Referencia de Tesla 1022448-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

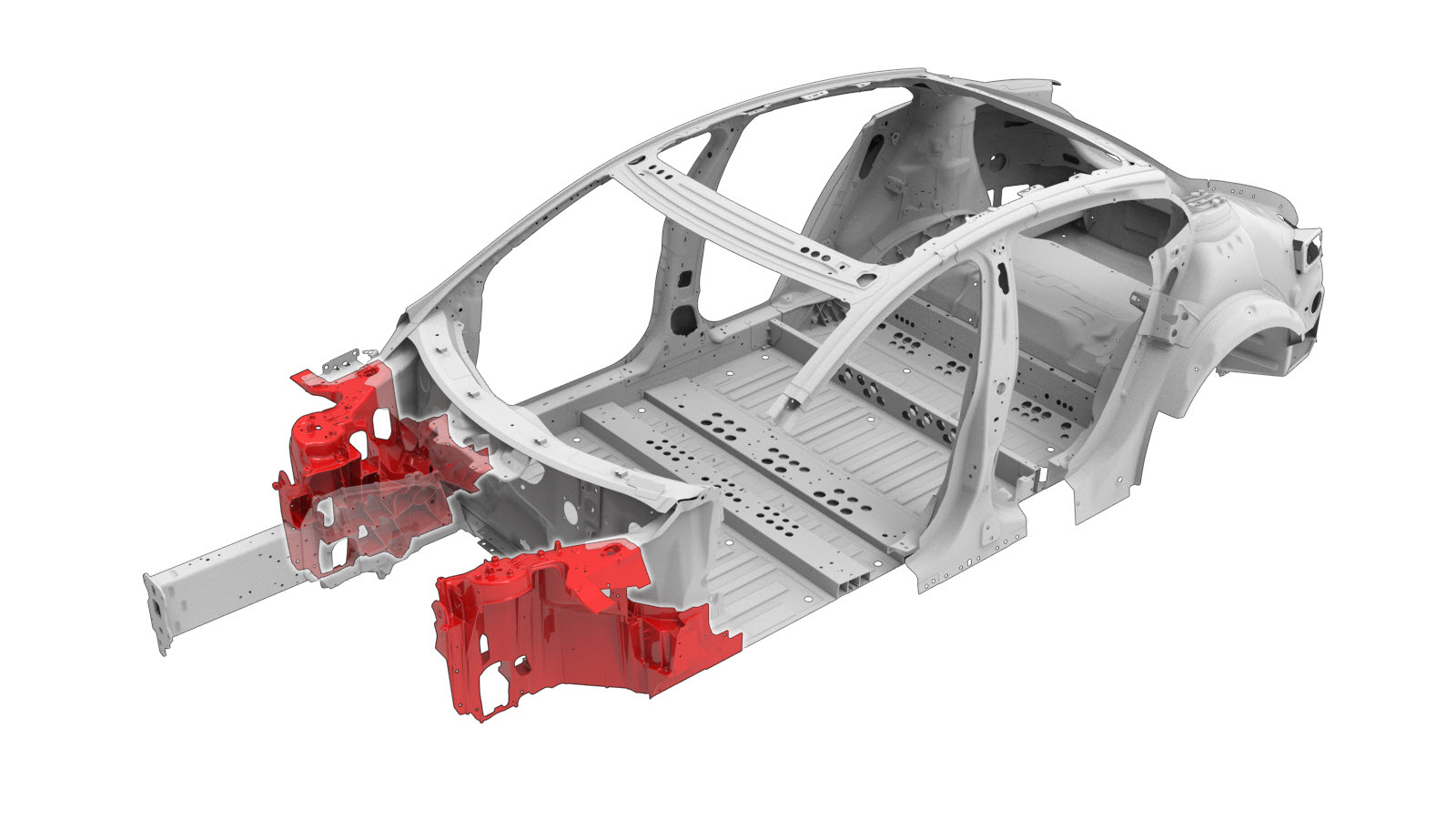

  1. Retirar Conjunto de la torre del amortiguador (delantero).

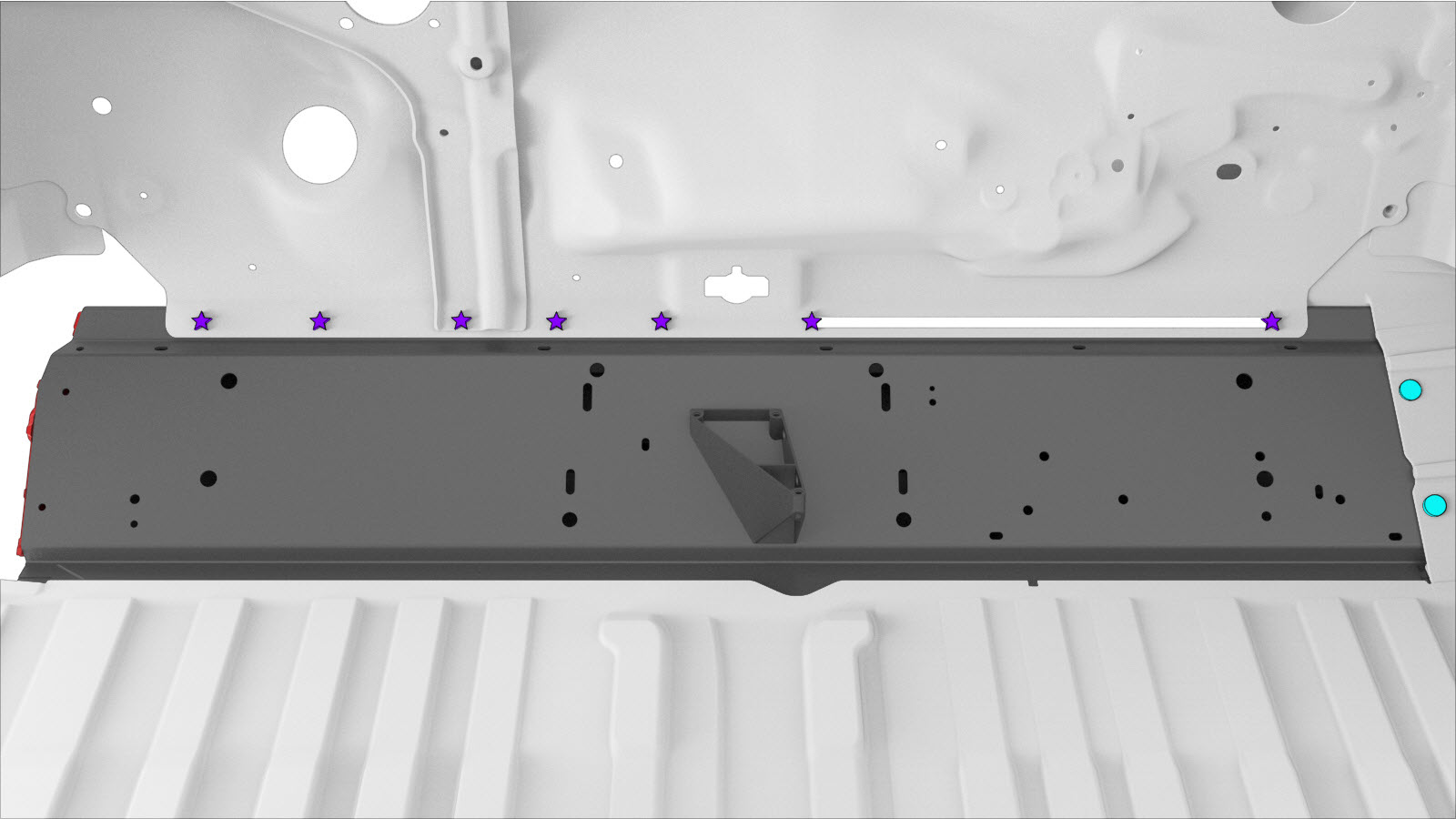

  2. Retire el componente original.

    o SPR de fábrica

    o Soldaduras por puntos de fábrica

    o RIVTAC

    o Remaches estructurales de fábrica

    o Perno, Torx

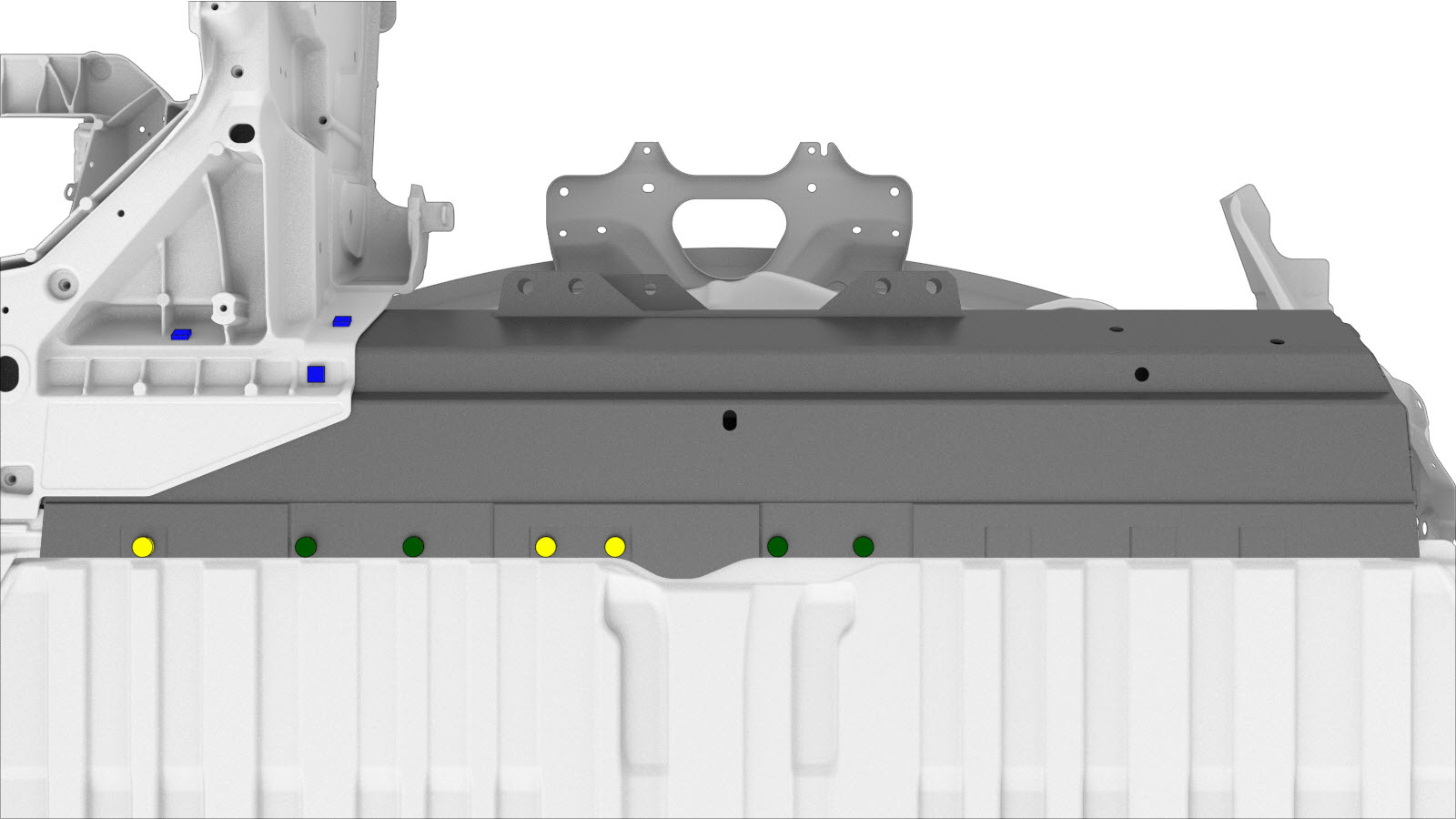

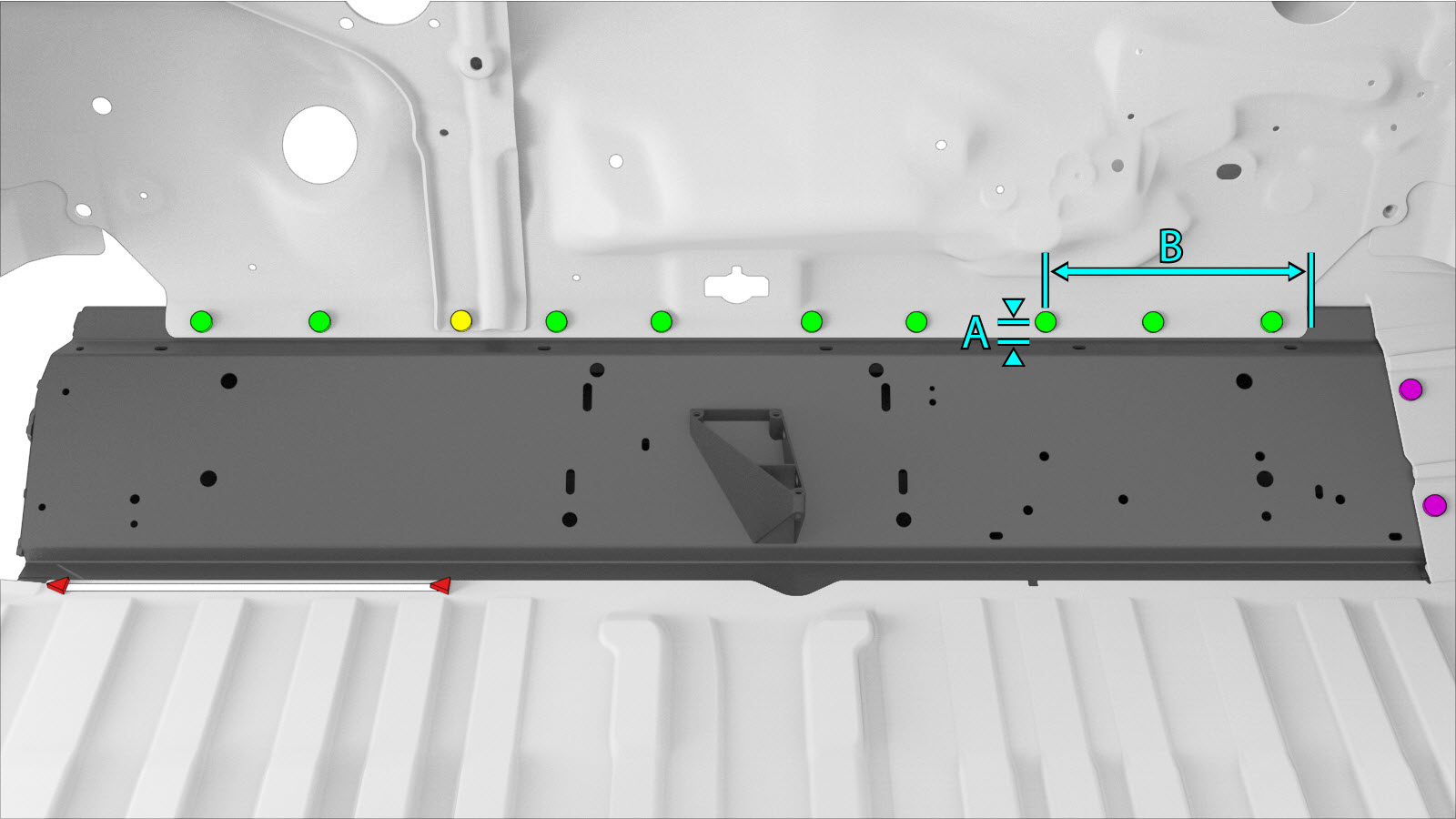

  3. Preparación para la instalación.
    o Remaches, 4,8 mm

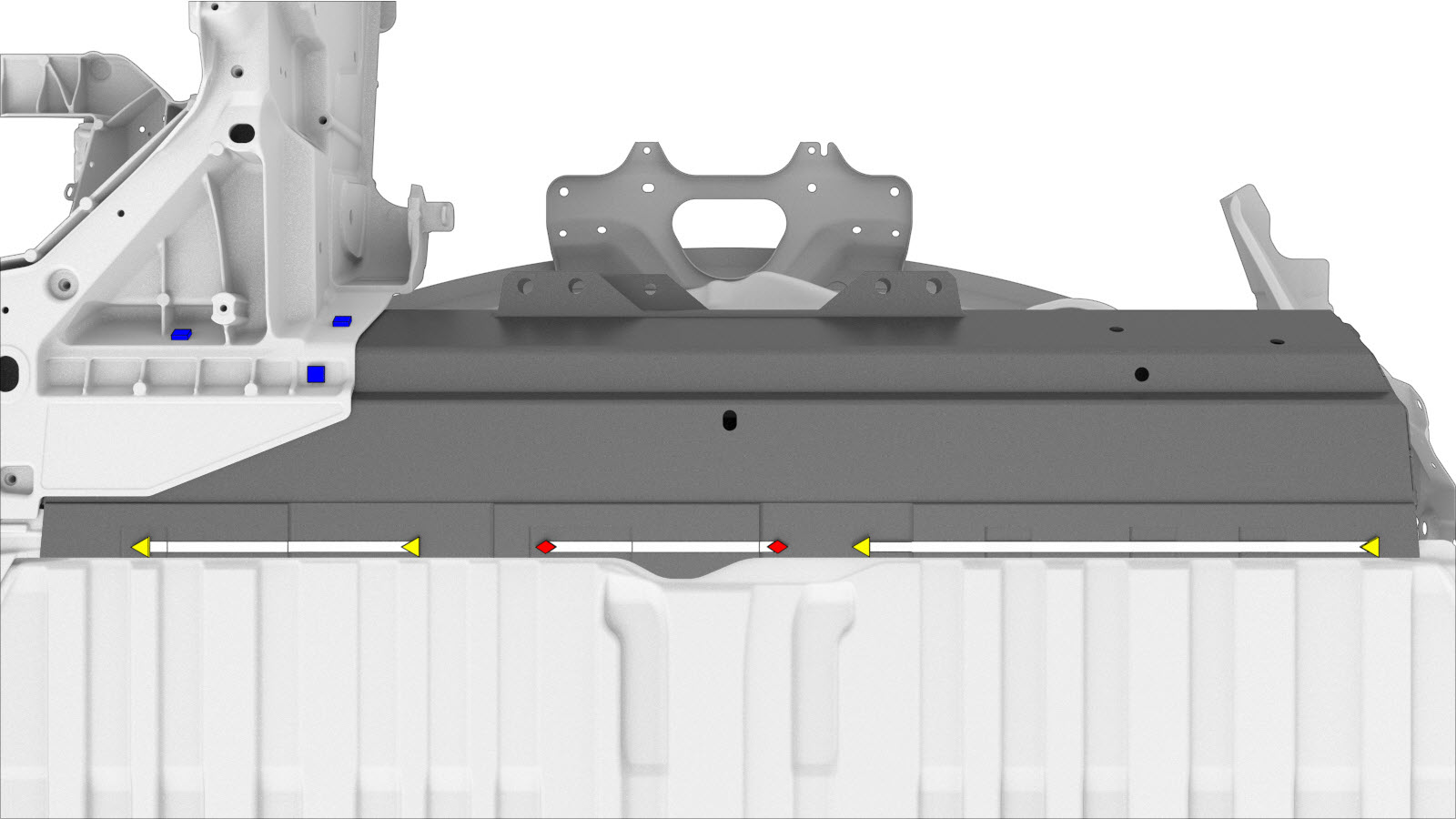

    • A = 14 mm.
    • B = 234 mm.

    o Remaches de brida estructurales de alta resistencia, 6,5 mm

    o Remaches avellanados, 4,8 mm, largos

    o Remaches, 4,8 mm

    o Remaches avellanados, 4,8 mm, cortos

    o Soldaduras de relleno de aluminio

    o Perno, Torx

  4. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

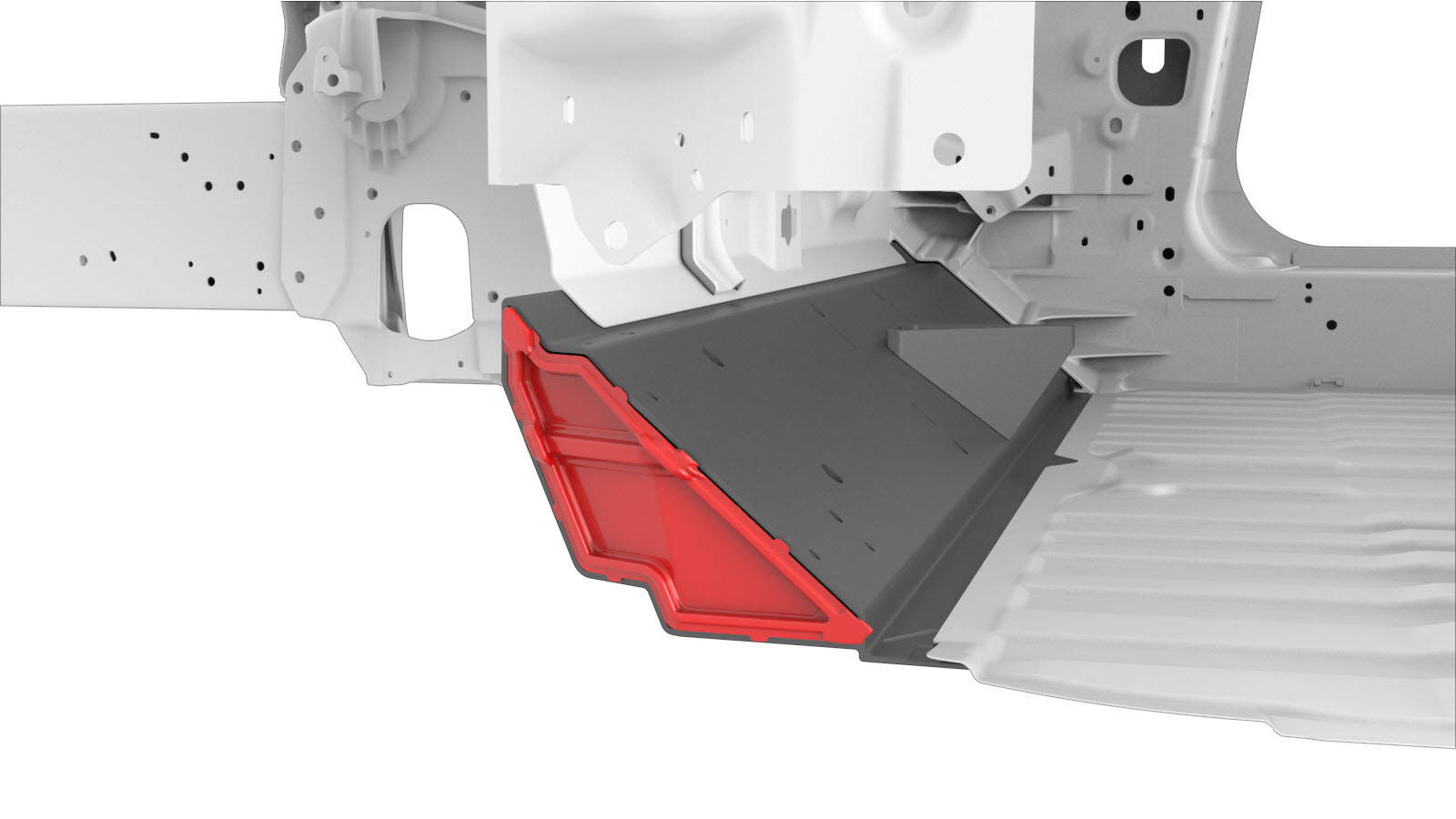

  5. Instale los deflectores de NVH en el conjunto de la base de pedales.
  6. Instale el componente o los componentes nuevos.
    Apriete los pernos a 30 Nm.
  7. Instale Conjunto de la torre del amortiguador (delantero).
  8. Instale Soporte de la bisagra del capó.
  9. Realice la soldadura MIG.
    o Soldaduras de relleno de aluminio
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  10. Efectúe las operaciones posteriores a la reparación necesarias.
