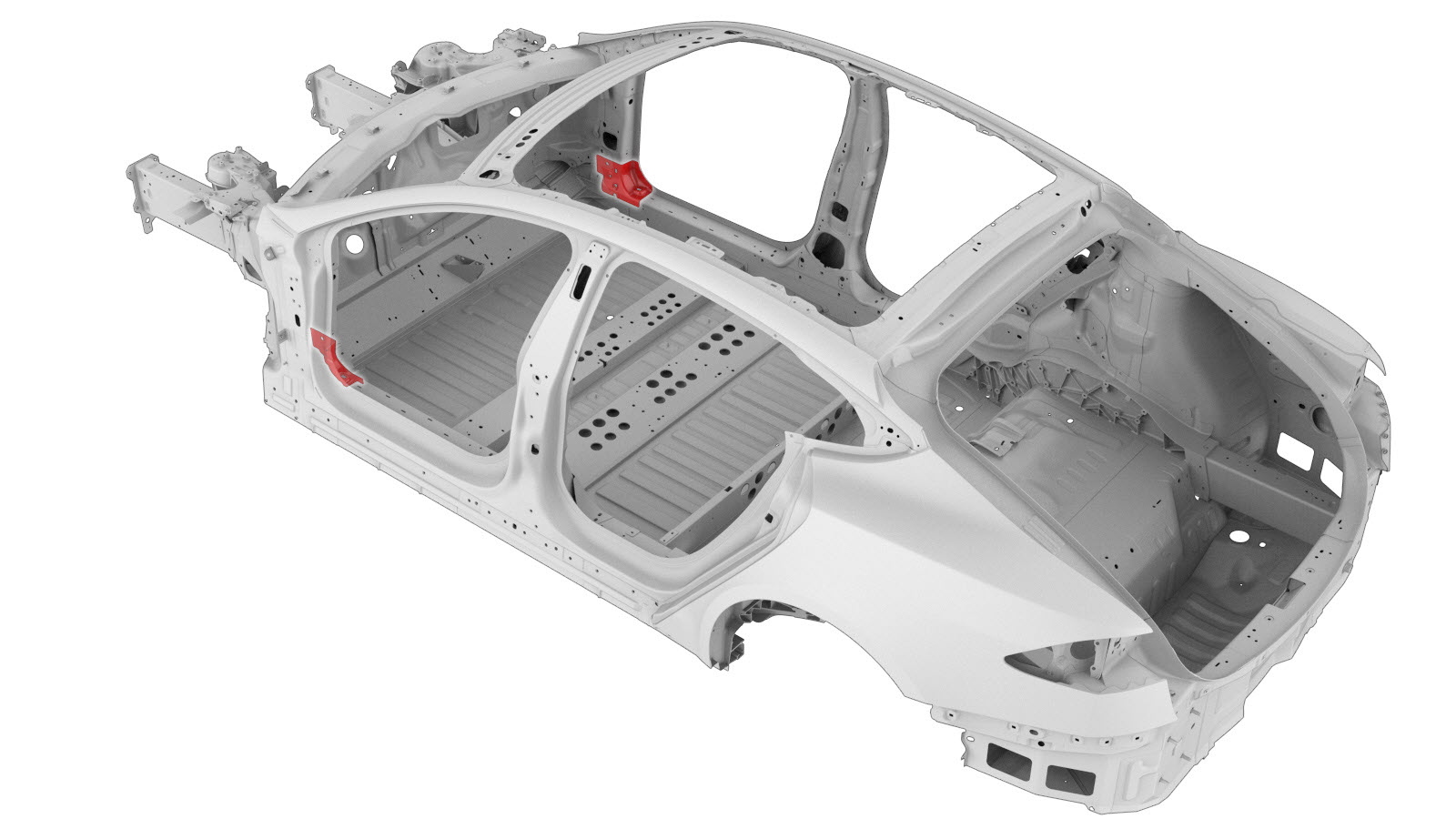

Conector del lateral de la cubierta al larguero

Lista de piezas

Cantidad Descripción Imagen / Notas

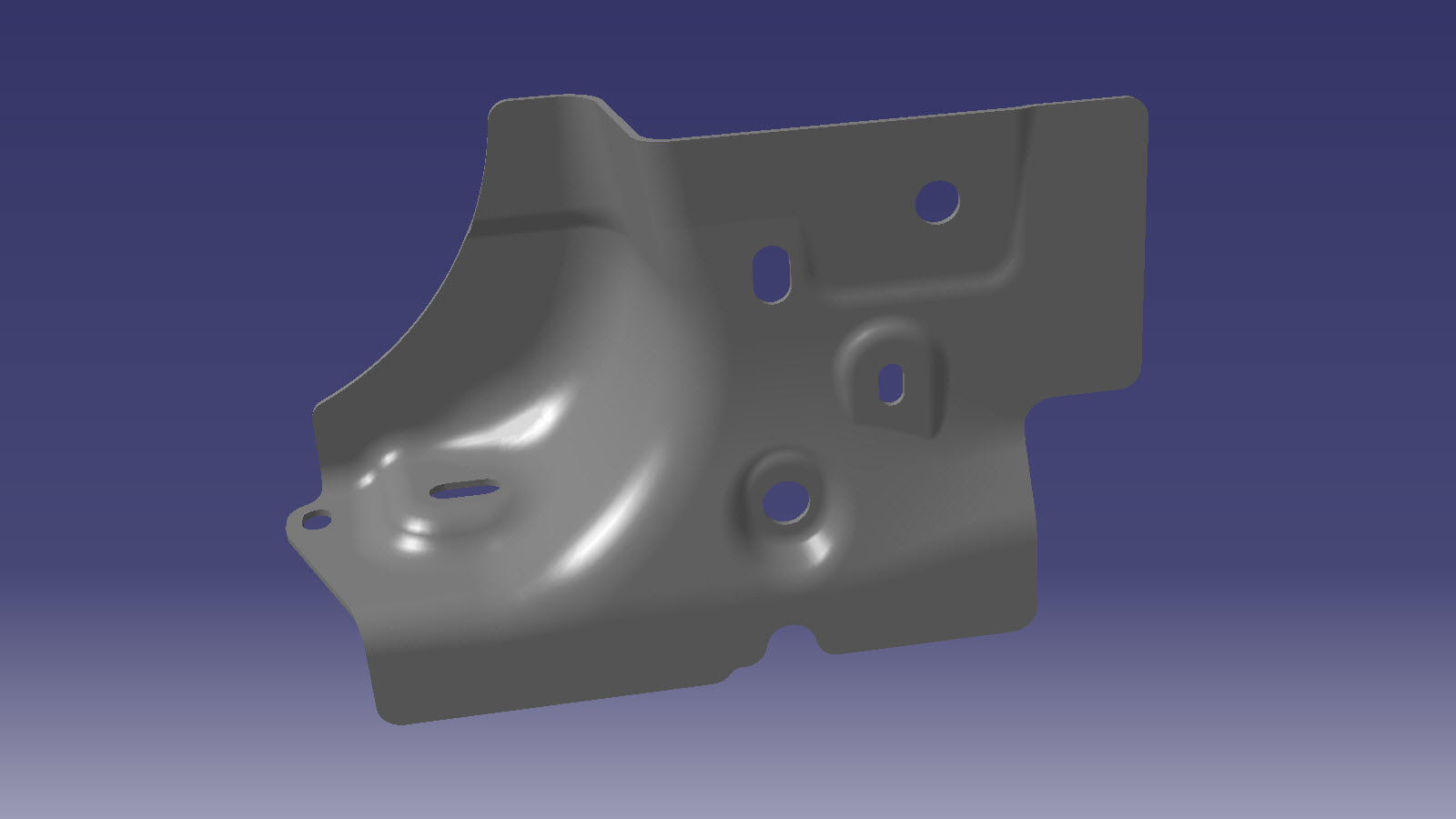

1 CONNECTOR - COWL SIDE TO SILL (Conector del lateral de la cubierta al larguero)
8 Remache estructural de alta resistencia, 6,5 mm
2 Remache estructural, 6,5 mm, mediano
3 Remache Flow Form S48
1 Remache Flow Form S58
1 Perno, cabeza Torx , M8x34 Referencia de Tesla 1022448-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o Perfore a través de los puntos de soldadura de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.
    o Remaches estructurales de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Solo algunos vehículos tienen un remache instalado en esta ubicación.

    o RIVTAC

    o Perno, Torx

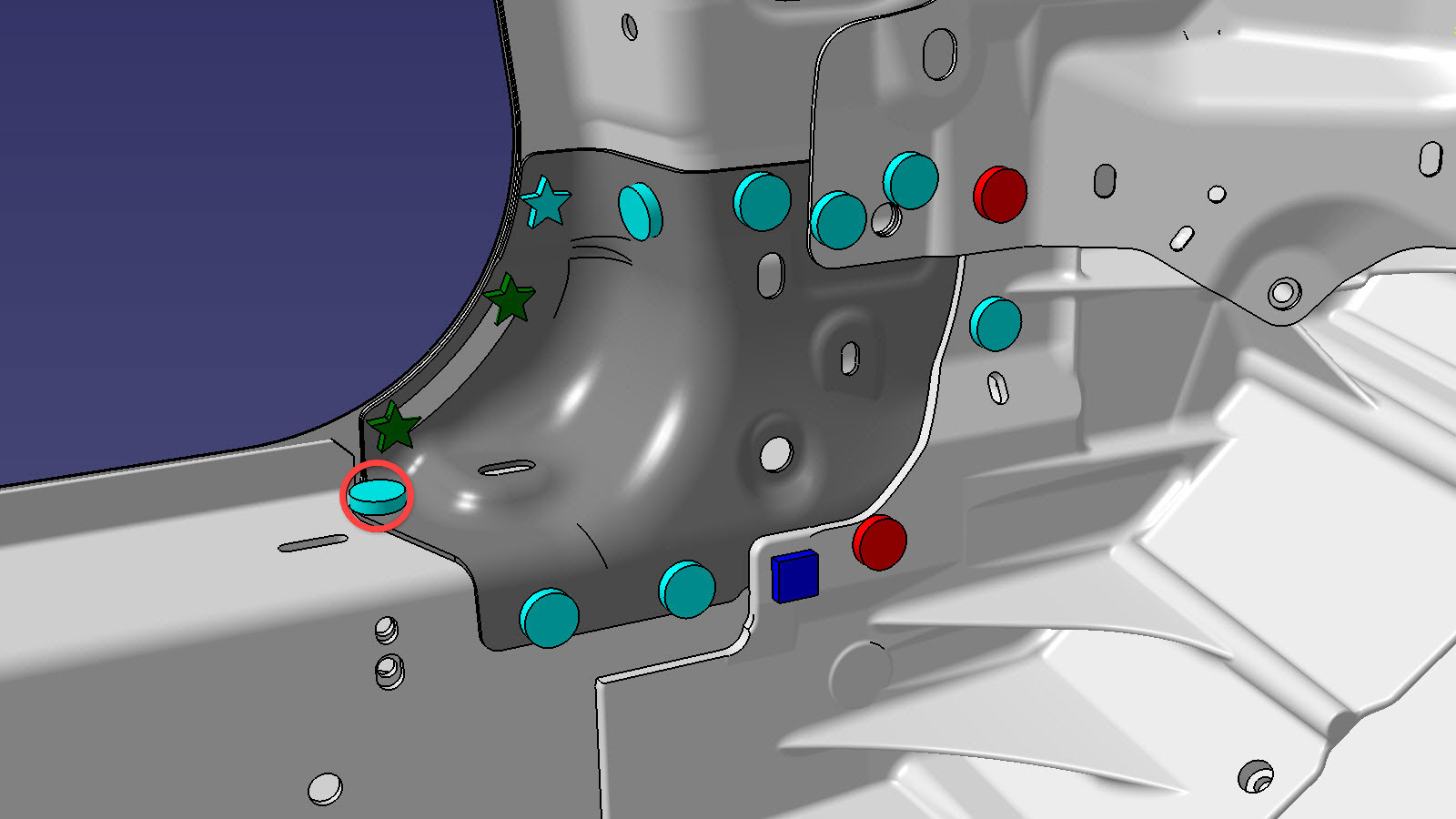

  2. Preparación para la instalación.
    o Remaches estructurales de alta resistencia, 6,5 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Para la ubicación del remache con un círculo rojo, instale un remache solo si ya existe un orificio en el componente del larguero.

    o Remaches estructurales, 6,5 mm, medianos

    o Remaches Flow Form, S48

    o Remaches Flow Form, S58

    o Perno, Torx

  3. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  4. Instale el componente o los componentes nuevos.
    Apriete el perno a 30 Nm.
  5. Efectúe las operaciones posteriores a la reparación necesarias.
